PH3 - Powerline-adapter Tenda - Gratis gebruiksaanwijzing en handleiding

Producttype	Powerline-adapter
Merk	Tenda
Model	PH3
Technologie	Powerline (draadgebonden communicatie via elektriciteitsnet)
Powerline-standaard	HomePlug AV
Theoretische maximale snelheid	Tot 200 Mbps
Poorten	1 Ethernet RJ45-poort 10/100 Mbps
Knoppen	Pair-knop (koppeling / reset)
LED-indicatoren	Voeding (aan/stand-by), PLC (netwerk), Ethernet (verbinding)
Voeding	100-240 V AC, 50/60 Hz
Stroomverbruik	Ongeveer 2-3 W in gebruik, < 1 W in stand-by
Afmetingen (bij benadering)	60 × 40 × 30 mm
Gewicht (bij benadering)	100 g
Bedrijfstemperatuur	0 °C tot 40 °C
Luchtvochtigheid tijdens gebruik	10 % tot 90 % RV (niet-condenserend)
Veiligheid	Voldoet aan CE-, RoHS-normen
Inhoud van de verpakking	2 Powerline-adapters, 2 Ethernet-kabels, snelle installatiehandleiding
Hoofdfunctie	Internetnetwerk uitbreiden via de elektriciteitsbedrading, plug-and-play
Installatie	Aansluiten op een stopcontact, Ethernet-kabel aansluiten, koppelen via Pair-knop
Compatibiliteit	Routers, modems, decoders, consoles, alle apparaten met een Ethernet-poort; compatibel met HomePlug AV Powerline-adapters
Onderhoud en reiniging	Voor reiniging loskoppelen; droge, zachte doek gebruiken; geen chemische producten gebruiken
Onderdelen en repareerbaarheid	Niet door de gebruiker te repareren; neem contact op met Tenda-ondersteuning bij defecten
Algemene informatie	2 jaar garantie, technische ondersteuning op www.tendacn.com

Veelgestelde vragen - PH3 Tenda

Ik kan na de installatie geen verbinding met internet maken. Wat moet ik doen?

Controleer of de router en de adapters correct zijn aangesloten. Zorg ervoor dat de computer automatisch een IP-adres krijgt. De PLC-indicatoren moeten continu groen branden. Reset indien nodig alle adapters.

Hoe beveilig ik het Powerline-netwerk?

Houd de Pair-knop van één adapter 1 seconde ingedrukt, druk vervolgens binnen 2 minuten op de Pair-knop van de tweede adapter. De PLC-indicatoren knipperen en worden dan continu groen, wat een beveiligd netwerk aangeeft.

Een adapter maakt geen verbinding na verplaatsing. Wat moet ik doen?

Zorg ervoor dat alle adapters op hetzelfde elektrische circuit zitten. Controleer voordat u verplaatst of de PLC-indicator continu groen brandt. Gebruik de Pair-knop om de adapter opnieuw te koppelen.

Hoe reset ik een Tenda PH3-adapter naar de fabrieksinstellingen?

Houd de Pair-knop ongeveer 6 seconden ingedrukt totdat de voedingsindicator uitgaat en vervolgens weer aangaat. De fabrieksinstellingen worden hersteld.

Wat betekenen de LED-indicatoren op de adapter?

De voedingsindicator brandt continu groen tijdens gebruik, knippert langzaam in stand-by. De PLC-indicator brandt continu groen als verbonden met het Powerline-netwerk, knippert snel tijdens het koppelen. De Ethernet-indicator brandt continu groen als er een kabel is aangesloten.

Kan ik de Powerline-adapter gebruiken met een router van een ander merk?

Ja, de adapter is compatibel met elke router of modem met een Ethernet-poort. Er is geen speciale configuratie vereist.

Hoeveel Powerline-adapters kan ik op hetzelfde netwerk gebruiken?

U kunt maximaal 8 adapters op hetzelfde elektrische netwerk gebruiken. Elke adapter moet worden gekoppeld met de Pair-knop om het netwerk te beveiligen.

Wordt de snelheid verminderd als de adapter op een stekkerdoos wordt aangesloten?

Het wordt aanbevolen de adapter rechtstreeks op een stopcontact aan te sluiten. Stekkerdozen kunnen de prestaties verminderen en interferentie veroorzaken.

Werkt de adapter met een andere elektriciteitsmeter of aardlekschakelaar?

De adapters werken op hetzelfde elektrische circuit. Als de meter of aardlekschakelaar de circuits scheidt, kan de communicatie worden geblokkeerd. Test op een stopcontact van hetzelfde circuit.

Hoe bespaar ik energie met de adapter?

De adapter schakelt automatisch naar de stand-bymodus wanneer er geen netwerkverkeer wordt gedetecteerd. De voedingsindicator knippert langzaam. Hij wordt onmiddellijk weer actief bij activiteit.

GEBRUIKSAANWIJZING PH3 Tenda

① Het wordt aanbevolen om de stekkerdoos aan te sluiten op de adapter die in het stopcontact is gestoken.

② De adapter kan alleen in verticale richting worden gebruikt.

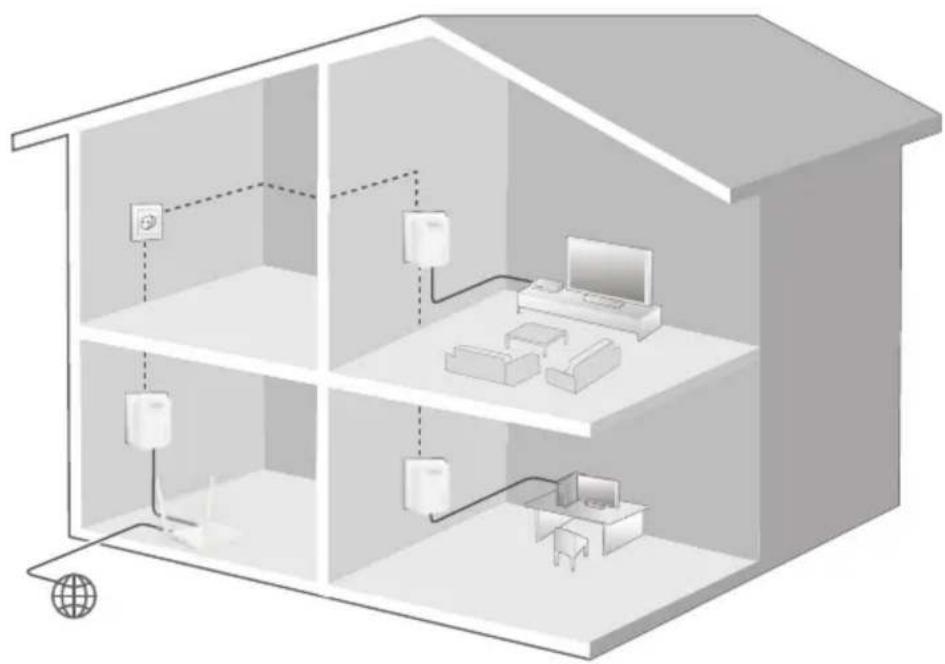

---- Hoogspanningslijn

— Ethernetkabel

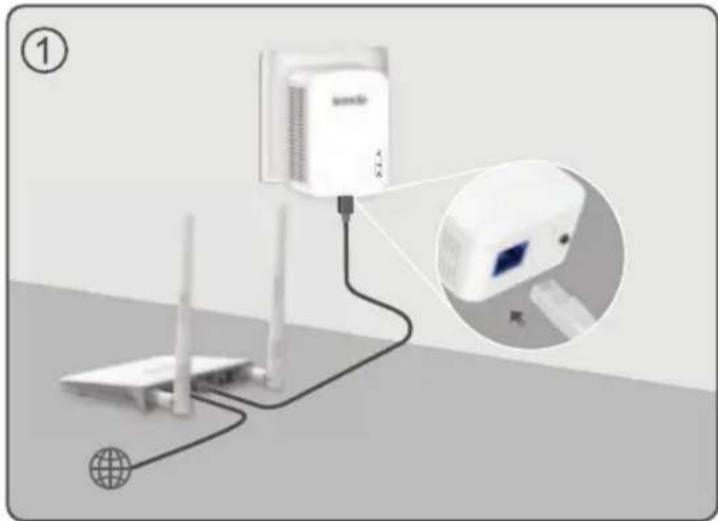

Sluit een adapter aan op een LAN-poort van een router voor internettoegang en steek deze in een stopcontact in de buurt.

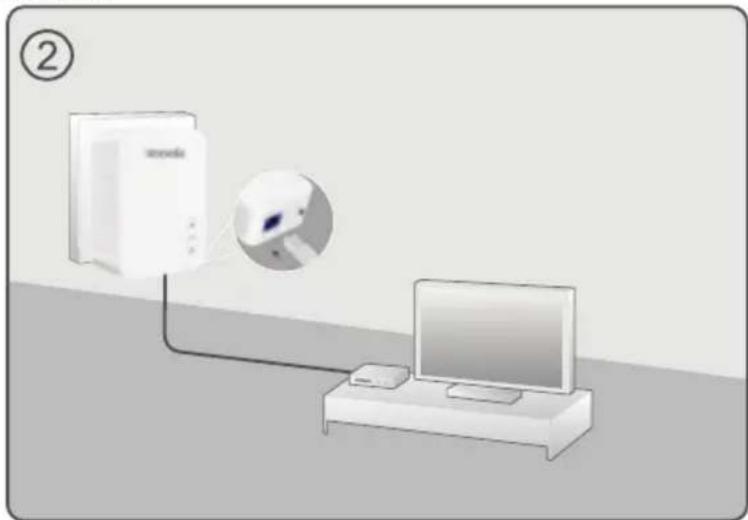

Sluit de andere adapter aan op een bekabeld apparaat, zoals een settopbox, en steek deze in een stopcontact.

Wacht tot de PLC-LED-indicatoren van de twee adapters continu branden.

1. Houd de knop Pair op een adapter 1 seconde ingedrukt, waarna de PLC-LED

op de adapter begint te knipperen.

1. Houd binnen 2 minuten de knop Pair op de andere adapter 1 seconde ingedrukt.

Observeer de PLC-LED's op de twee adapters totdat ze oplichten en blijven branden.

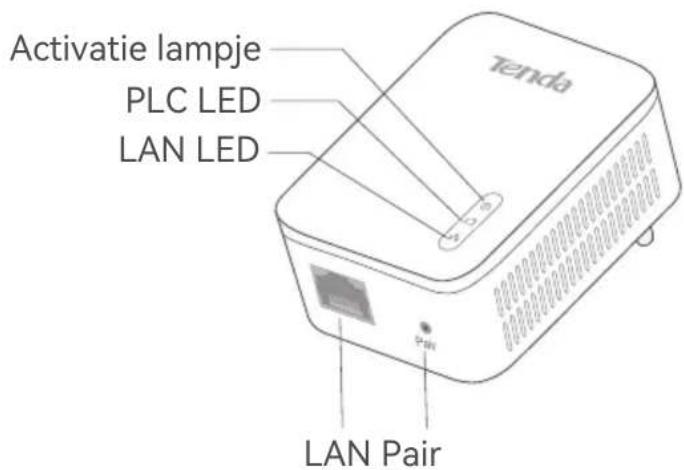

LED Kleur Toestand Beschrijving
		Uit	Het apparaat is niet op een stroomvoorziening aangesloten.
	Groente	Stevig aan	Het apparaat is ingeschakeld.
		Langzaam knipperend	Het apparaat bevindt zich in de energiebesparende modus.
		Uit	Het apparaat is niet gekoppeld aan een ander Powerline-apparaat of is uitgeschakeld.
	Groente	Stevig aan	Het apparaat is aangesloten op een powerline-netwerk.
		Snel knipperend	Het apparaat is bezig met een koppeling met een Powerline-apparaat.
	Rood	Stevig aan	Het apparaat verkeert in slechte staat. Probeer een ander stopcontact te vervangen totdat de LED-indicator groen wordt.
		Uit	Er is geen Ethernet-kabel gedetecteerd op de Ethernet-poort.
	Groente	Stevig aan	Er is een Ethernet-kabel correct aangesloten.

Knop Beschrijving
Pair	Houd deze ongeveer 1 seconde ingedrukt om het koppelen te starten.
	Houd deze ongeveer 6 seconden ingedrukt (de Power-LED gaat uit en vervolgens weer aan) om de adapter terug te zetten naar de fabrieksinstellingen.

Vraag 1: Ik heb geen toegang tot internet nadat ik de installatie heb voltooid. Wat moet ik doen?

A1: Probeer de volgende methoden:

• Controleer of uw router en de adapters goed zijn aangesloten.
• Controleer of u normaal toegang hebt tot internet door uw computer rechtstreeks op de router of modem aan te sluiten.
• Controleer of uw computer is ingesteld om automatisch een IP-adres te verkrijgen.
• Controleer of de PLC-LED's op de adapters groen branden. Als dit niet het geval is, reset dan alle adapters en probeer het opnieuw.
• Controleer of alle powerline-adapters zich op hetzelfde elektrische circuit bevinden.

Vraag 2: Ik heb geen toegang tot internet nadat ik de bewerkingen in Beveilig uw Powerline-netwerk heb voltooid. Wat moet ik doen?

A2: Probeer de volgende methoden:

• Controleer of u toegang heeft tot internet voordat u de knop Pair gebruikt om uw powerline-netwerk te beveiligen.
• Controleer of de PLC-LED's op de adapters groen branden. Als dit niet het geval is, reset dan alle adapters en gebruik vervolgens de knop Pair om de adapters opnieuw te koppelen.
• Controleer of alle powerline-adapters zich op hetzelfde elektrische circuit bevinden.

Vraag 3: Een adapter kon geen verbinding maken met het Powerline-netwerk nadat ik deze naar een nieuwe locatie had verplaatst. Wat moet ik doen?

A3: Probeer de volgende methoden:

• Controleer of alle powerline-adapters zich op hetzelfde elektrische circuit bevinden.
• Controleer of de PLC-LED op de adapter groen brandt voordat u deze naar een nieuwe locatie verplaatst.
• Gebruik de knop Pair om hem opnieuw te koppelen met een andere adapter in het powerline-netwerk.

Krijg ondersteuning en services

Ga voor technische specificaties, gebruikershandleidingen en meer informatie naar de productpagina of servicepagina op www.tendacn.com. Er zijn meerdere talen beschikbaar.

U kunt de productnaam en het model op het productlabel zien.
