PH3 - Adattatore Powerline Tenda - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Adattatore Powerline
Marca	Tenda
Modello	PH3
Tecnologia	Corrente portante in linea (CPL)
Norma CPL	HomePlug AV
Velocità massima teorica	Fino a 200 Mbps
Porte	1 porta Ethernet RJ45 10/100 Mbps
Pulsanti	Pulsante Pair (accoppiamento / ripristino)
Indicatori LED	Alimentazione (accensione/standby), PLC (rete), Ethernet (connessione)
Alimentazione	100-240 V CA, 50/60 Hz
Consumo elettrico	Circa 2-3 W in funzionamento, < 1 W in standby
Dimensioni (circa)	60 × 40 × 30 mm
Peso (circa)	100 g
Temperatura di funzionamento	0 °C a 40 °C
Umidità di funzionamento	10% a 90% UR (senza condensa)
Sicurezza	Conforme alle norme CE, RoHS
Contenuto della confezione	2 adattatori Powerline, 2 cavi Ethernet, guida rapida all'installazione
Funzione principale	Estendere la rete Internet tramite il cablaggio elettrico, plug and play
Installazione	Collegare a una presa a muro, connettere il cavo Ethernet, accoppiamento tramite pulsante Pair
Compatibilità	Router, modem, decoder, console, qualsiasi dispositivo con porta Ethernet; compatibile con gli adattatori CPL HomePlug AV
Manutenzione e pulizia	Scollegare prima della pulizia; utilizzare un panno asciutto e morbido; non utilizzare prodotti chimici
Pezzi di ricambio e riparabilità	Non riparabile dall'utente; contattare il supporto Tenda per eventuali difetti
Informazioni generali	Garanzia 2 anni, supporto tecnico su www.tendacn.com

Domande frequenti - PH3 Tenda

Non riesco ad accedere a Internet dopo l'installazione. Cosa fare?

Verificare che il router e gli adattatori siano collegati correttamente. Assicurarsi che il computer ottenga un indirizzo IP automaticamente. I LED PLC devono essere verdi fissi. Reimpostare tutti gli adattatori se necessario.

Come proteggere la rete Powerline?

Premere il pulsante Pair di un adattatore per 1 secondo, quindi entro 2 minuti premere il pulsante Pair del secondo adattatore. I LED PLC lampeggiano e poi diventano verdi fissi, indicando una rete protetta.

Un adattatore non si connette dopo essere stato spostato. Cosa fare?

Assicurarsi che tutti gli adattatori siano sullo stesso circuito elettrico. Prima di spostare, verificare che il LED PLC sia verde fisso. Utilizzare il pulsante Pair per riaccoppiare l'adattatore.

Come ripristinare un adattatore Tenda PH3 alle impostazioni di fabbrica?

Tenere premuto il pulsante Pair per circa 6 secondi finché il LED di alimentazione non si spegne e si riaccende. Le impostazioni di fabbrica vengono ripristinate.

Cosa significano i LED sull'adattatore?

Il LED Alimentazione è verde fisso in funzione, lampeggia lentamente in standby. Il LED PLC è verde fisso se connesso alla rete CPL, lampeggia rapidamente durante l'accoppiamento. Il LED Ethernet è verde fisso se un cavo è collegato.

Posso utilizzare l'adattatore Powerline con un router di un'altra marca?

Sì, l'adattatore è compatibile con qualsiasi router o modem dotato di porta Ethernet. Non è richiesta alcuna configurazione speciale.

Quanti adattatori Powerline posso utilizzare sulla stessa rete?

È possibile utilizzare fino a 8 adattatori sulla stessa rete elettrica. Ogni adattatore deve essere accoppiato con il pulsante Pair per proteggere la rete.

La velocità si riduce se l'adattatore è collegato a una ciabatta?

Si consiglia di collegare l'adattatore direttamente a una presa a muro. Le ciabatte possono ridurre le prestazioni e causare interferenze.

L'adattatore funziona con un contatore elettrico o un interruttore differenziale?

Gli adattatori funzionano sullo stesso circuito elettrico. Se il contatore o l'interruttore separa i circuiti, la comunicazione potrebbe essere bloccata. Testare su una presa dello stesso circuito.

Come risparmiare energia con l'adattatore?

L'adattatore passa automaticamente in modalità standby quando non viene rilevato traffico di rete. Il LED di alimentazione lampeggia lentamente. Si riattiva istantaneamente in caso di attività.

MANUALE UTENTE PH3 Tenda

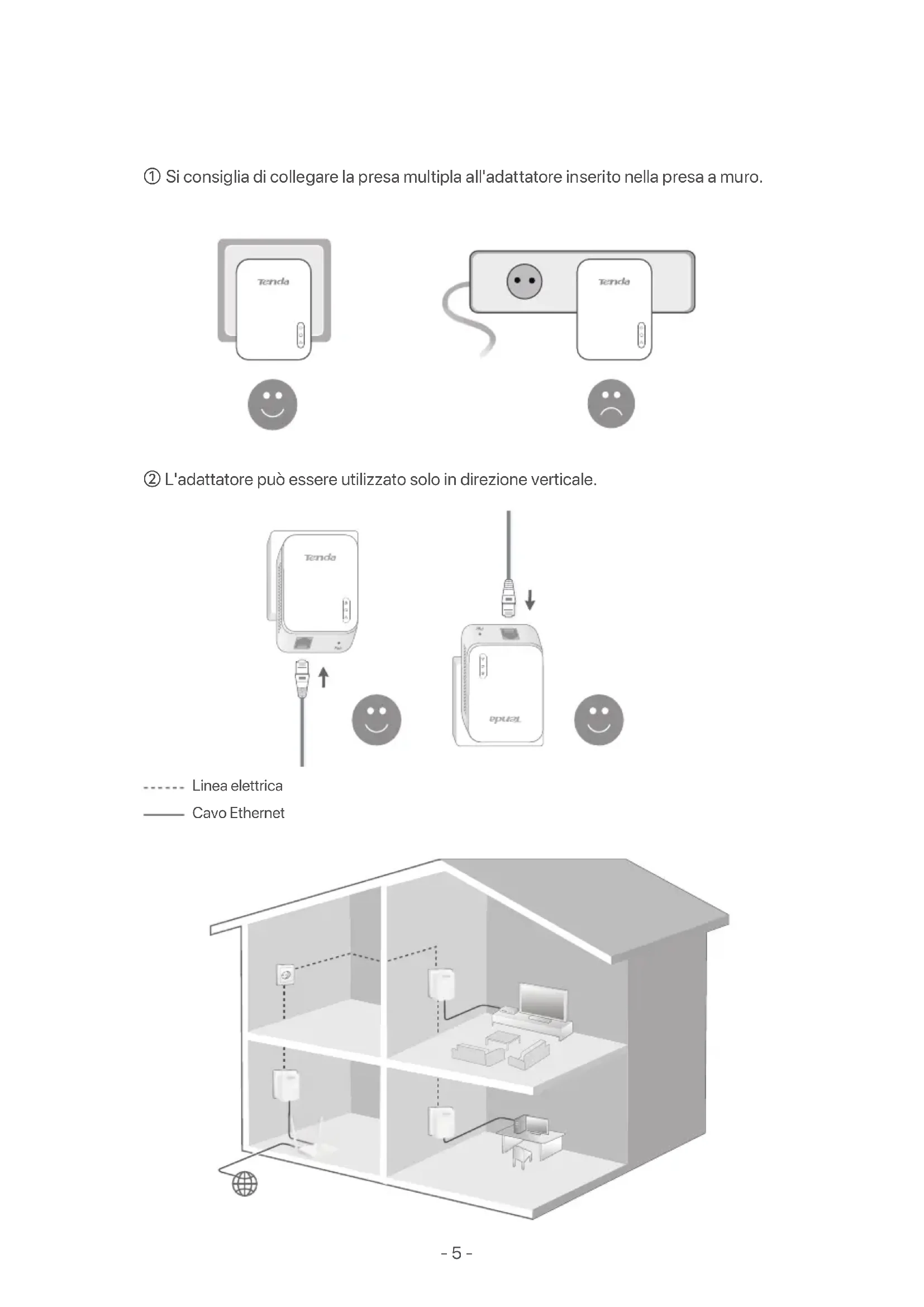

① Si consiglia di collegare la presa multipla all'adattatore inserito nella presa a muro.

② L'adattatore può essere utilizzato solo in direzione verticale.

---- Linea elettrica

Cavo Ethernet

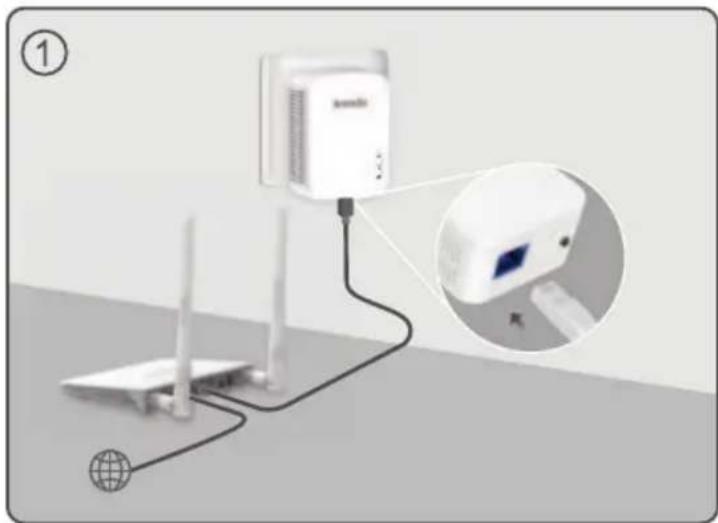

Collega un adattatore a una porta LAN di un router per l'accesso a Internet e collegalo a una presa a muro nelle vicinanze.

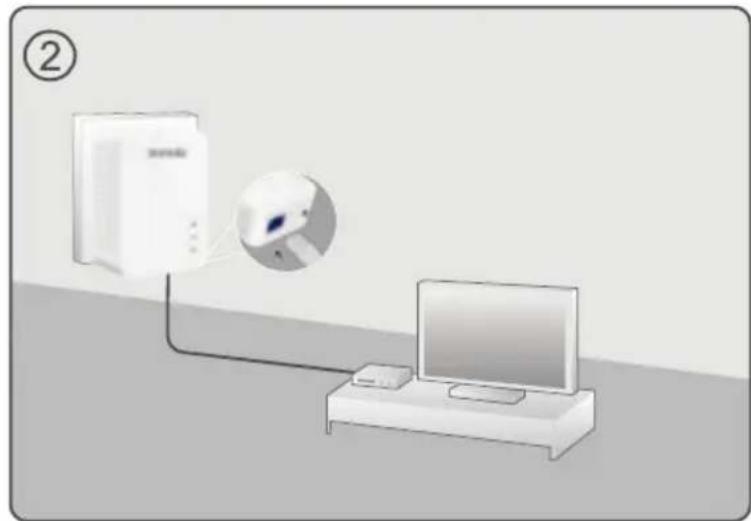

Collega l'altro adattatore a un dispositivo cablato come un set-top box e collegalo a una presa a muro.

Attendere fino a quando gli indicatori LED del PLC 📄 dei due adattatori si accendono in modo fisso.

1. Tieni premuto il pulsante Pair su un adattatore per 1 secondo e il LED PLC sull'adattatore inizia a lampeggiare.

1. Entro 2 minuti, tieni premuto il pulsante Pair sull'altro adattatore per 1 secondo. Osservare i LED PLC 📁sui due adattatori finché non si accendono e restano accesi.

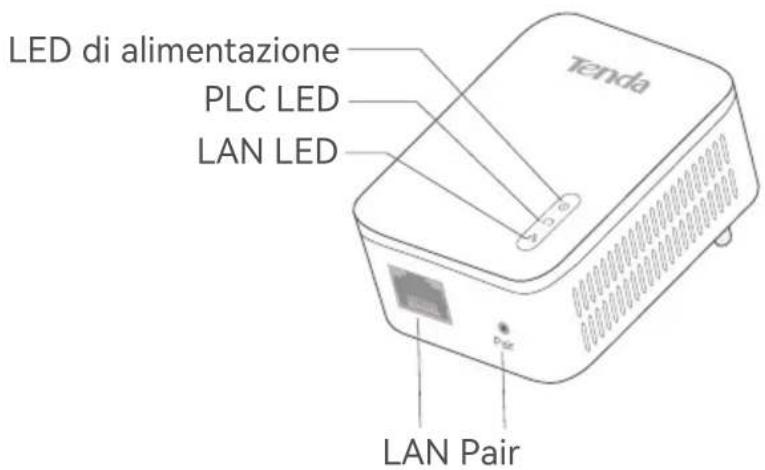

LED Colore Stato Descrizione
		Spento	Il dispositivo non è collegato a un alimentatore.
	Verde	Acceso fisso	Il dispositivo è acceso.
		Lampeggio lento	Il dispositivo è in modalità di risparmio energetico.
		Spento	Il dispositivo non è accoppiato con un altro dispositivo powerline oppure è spento.
	Verde	Acceso fisso	Il dispositivo è connesso a una rete powerline.
		Lampeggiante veloce	Il dispositivo è in fase di accoppiamento con un dispositivo powerline.
	Rosso	Acceso fisso	Il dispositivo è in cattive condizioni. Prova a cambiare un'altra presa a muro finché l'indicatore LED non diventa verde.
		Spento	Nessun cavo Ethernet rilevato sulla porta Ethernet.
	Verde	Acceso fisso	Un cavo Ethernet è collegato correttamente.

Pulsante	Descrizione
Pair	Tienilo premuto per circa 1 secondo per avviare l'accoppiamento.
	Tenerlo premuto per circa 6 secondi (il LED di alimentazione si spegnerà e poi si riaccenderà) per ripristinare le impostazioni di fabbrica dell'adattatore.

Q1. Non riesco ad accedere a Internet dopo aver terminato l'installazione. Cosa dovrei fare?

A1. Prova i seguenti metodi:

- Verifica che il router e gli adattatori siano collegati correttamente.

- Verifica di poter accedere normalmente a Internet collegando il computer direttamente al router o al modem.

- Verifica che il tuo computer sia stato impostato su Ottieni automaticamente un indirizzo IP.

- Verificare che i LED PLC 📂 sugli adattatori siano verdi fissi. In caso contrario, reimpostare tutti gli adattatori e riprovare.

- Verificare che tutti gli adattatori powerline siano sullo stesso circuito elettrico.

Q2. Non riesco ad accedere a Internet dopo aver terminato le operazioni in Proteggi la tua rete Powerline. Cosa dovrei fare?

A2. Prova i seguenti metodi:

- Verificare di poter accedere a Internet prima di utilizzare il pulsante Pair per proteggere la rete powerline.

- Verificare che i LED PLC 📂 sugli adattatori siano verdi fissi. In caso contrario, reimpostare tutti gli adattatori e quindi utilizzare il pulsante Pair per associare nuovamente gli adattatori.

- Verificare che tutti gli adattatori powerline siano sullo stesso circuito elettrico.

Q3. Un adattatore non è riuscito a connettersi alla rete powerline dopo averlo spostato in una nuova posizione. Cosa dovrei fare?

A3. Prova i seguenti metodi:

- Verificare che tutti gli adattatori powerline siano sullo stesso circuito elettrico.

- Verificare che il LED PLC 📄sull'adattatore sia verde fisso prima di spostarlo in una nuova posizione.

- Utilizzare il pulsante Pair per accoppiarlo nuovamente con un altro adattatore nella rete powerline.

Ottieni assistenza e servizi

Per specifiche tecniche, guide per l'utente e ulteriori informazioni, visitare la pagina del prodotto o la pagina del servizio su www.tendacn.com. Sono disponibili più lingue.

È possibile vedere il nome e il modello del prodotto sull'etichetta del prodotto.
