PH3 - Powerline-adapter Tenda - Gratis bruksanvisning och manual

Produkttyp	Powerline-adapter
Märke	Tenda
Modell	PH3
Teknik	Powerline (PLC)
PLC-standard	HomePlug AV
Maximal teoretisk hastighet	Upp till 200 Mbps
Portar	1 Ethernet RJ45-port 10/100 Mbps
Knappar	Pair-knapp (parning/återställning)
LED-indikatorer	Ström (på/viloläge), PLC (nätverk), Ethernet (anslutning)
Strömförsörjning	100-240 V AC, 50/60 Hz
Strömförbrukning	Cirka 2-3 W i drift, < 1 W i viloläge
Mått (ungefär)	60 × 40 × 30 mm
Vikt (ungefär)	100 g
Driftstemperatur	0 °C till 40 °C
Driftsfuktighet	10 % till 90 % RF (ingen kondensation)
Säkerhet	Uppfyller CE, RoHS-standarder
Förpackningens innehåll	2 Powerline-adaptrar, 2 Ethernet-kablar, snabbinstallationsguide
Huvudfunktion	Utöka internetnätverket via elledningar, plug and play
Installation	Anslut till ett vägguttag, anslut Ethernet-kabeln, para via Pair-knappen
Kompatibilitet	Routrar, modem, set-top-boxar, konsoler, alla enheter med Ethernet-port; kompatibel med HomePlug AV PLC-adaptrar
Underhåll och rengöring	Koppla bort före rengöring; använd en torr, mjuk trasa; använd inte kemikalier
Reservdelar och reparerbarhet	Ej reparerbar av användaren; kontakta Tenda support vid fel
Allmän information	2 års garanti, teknisk support på www.tendacn.com

Vanliga frågor - PH3 Tenda

Jag kan inte komma åt internet efter installationen. Vad ska jag göra?

Kontrollera att routern och adaptrarna är korrekt anslutna. Se till att datorn får en IP-adress automatiskt. PLC-indikatorerna ska lysa fast grönt. Återställ alla adaptrar om det behövs.

Hur säkrar jag Powerline-nätverket?

Tryck på Pair-knappen på en adapter i 1 sekund, och tryck sedan inom 2 minuter på Pair-knappen på den andra adaptern. PLC-indikatorerna blinkar och blir sedan fast gröna, vilket indikerar ett säkrat nätverk.

En adapter ansluter inte efter att ha flyttats. Vad ska jag göra?

Se till att alla adaptrar är på samma elektriska krets. Innan du flyttar, kontrollera att PLC-indikatorn lyser fast grönt. Använd Pair-knappen för att para om adaptern.

Hur återställer jag en Tenda PH3-adapter till fabriksinställningarna?

Håll ner Pair-knappen i cirka 6 sekunder tills strömindikatorn släcks och tänds igen. Fabriksinställningarna är återställda.

Vad betyder LED-indikatorerna på adaptern?

Ström-indikatorn lyser fast grönt i drift, blinkar långsamt i viloläge. PLC-indikatorn lyser fast grönt om den är ansluten till PLC-nätverket, blinkar snabbt under parning. Ethernet-indikatorn lyser fast grönt om en kabel är ansluten.

Kan jag använda Powerline-adaptern med en router från ett annat märke?

Ja, adaptern är kompatibel med alla routrar eller modem som har en Ethernet-port. Ingen särskild konfiguration krävs.

Hur många Powerline-adaptrar kan jag använda på samma nätverk?

Du kan använda upp till 8 adaptrar på samma elnät. Varje adapter måste paras med Pair-knappen för att säkra nätverket.

Minskar hastigheten om adaptern är ansluten till en grenkontakt?

Det rekommenderas att ansluta adaptern direkt till ett vägguttag. Grenkontakter kan minska prestanda och orsaka störningar.

Fungerar adaptern med en annan elmätare eller jordfelsbrytare?

Adaptrarna fungerar på samma elektriska krets. Om mätaren eller brytaren separerar kretsar kan kommunikationen blockeras. Testa på ett uttag i samma krets.

Hur sparar jag energi med adaptern?

Adaptern går automatiskt in i viloläge när ingen nätverkstrafik upptäcks. Strömindikatorn blinkar långsamt. Den aktiveras omedelbart vid aktivitet.

BRUKSANVISNING PH3 Tenda

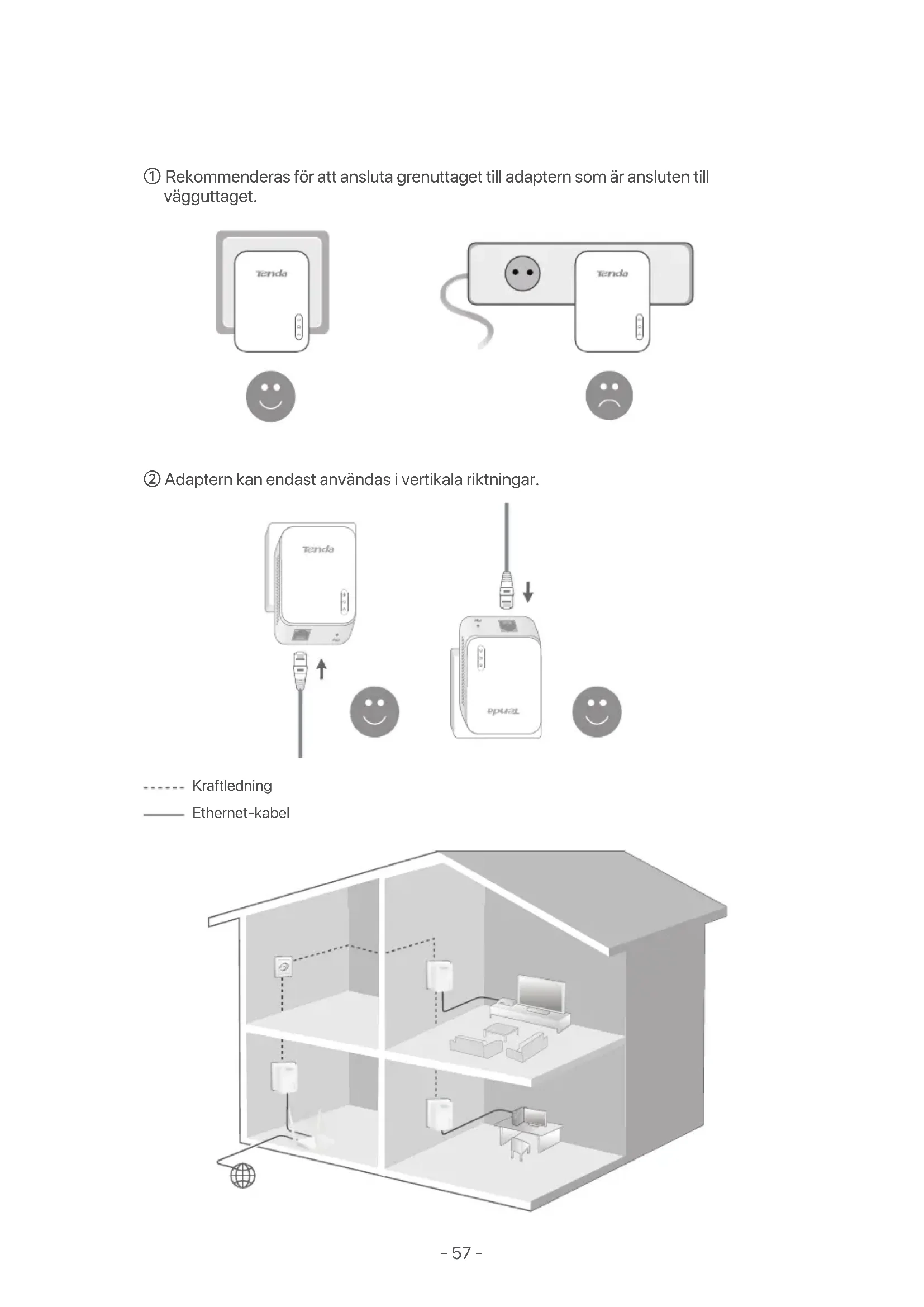

① Rekommenderas för att ansluta grenuttaget till adaptern som är ansluten till vägguttaget.

② Adaptern kan endast användas i vertikala riktningar.

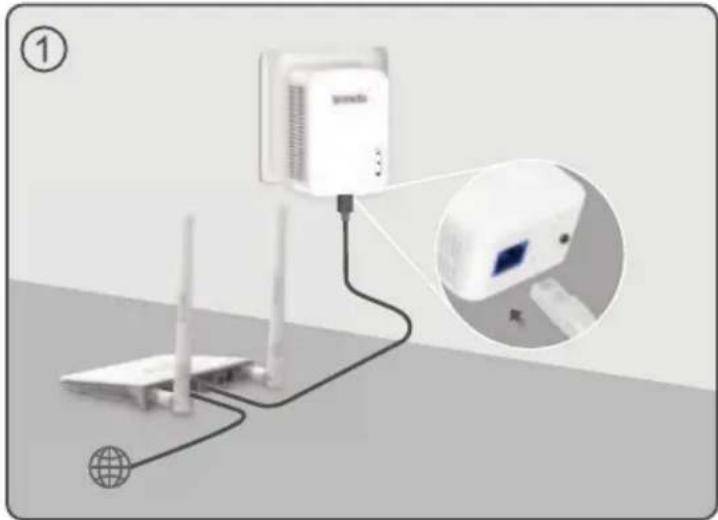

Anslut en adapter till en LAN-port på en router för internetåtkomst och anslut den till ett vägguttag i närheten.

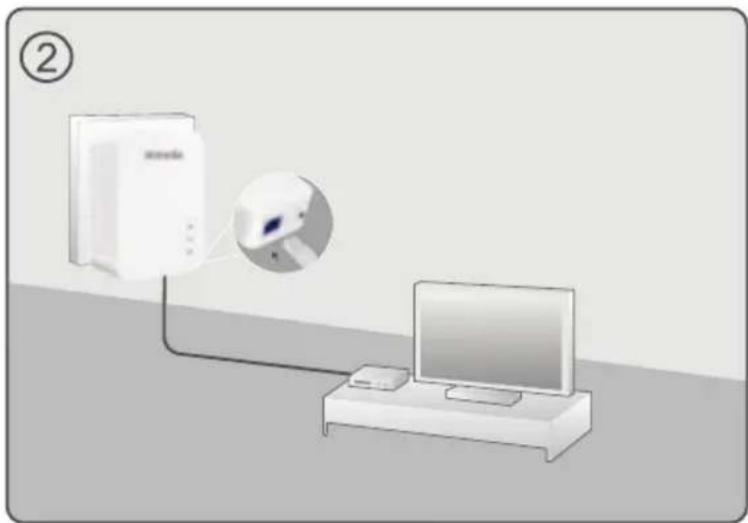

Anslut den andra adaptern till en kabelansluten enhet, till exempel en set-top-box, och anslut den till ett vägguttag.

Vänta tills PLC LED-indikatorerna för de två adaptrarna lyser med fast sken.

1. Håll ned Pair-knappen på en adapter i 1 sekund så börjar PLC-lampan, på adaptern att blinka.
2. Inom 2 minuter, håll ner knappen Pair på den andra adaptern i 1 sekund.

Observera PLC-lysdioderna på de två adaptrarna tills de tänds och fortsätter att lysa.

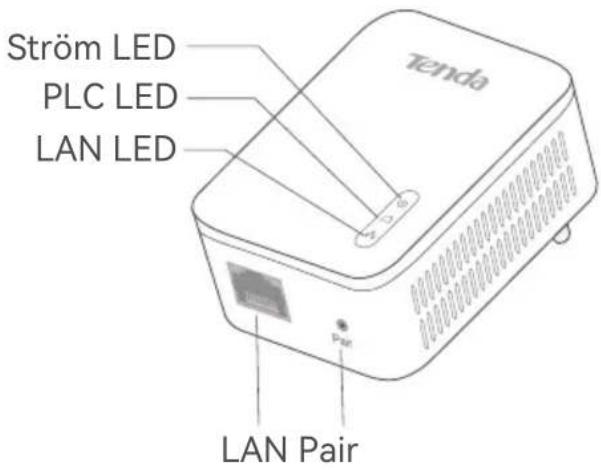

LED Färg Status Beskrivning
		Av	Enheten är inte ansluten till en strömkälla.
	Grön	Fast på	Enheten är påslagen.
		Blinkar långsamt	Enheten är i energisparläge.
		Av	Enheten är inte ihopparad med en annan elnätsenhet eller är avstängd.
	Grön	Fast på	Enheten är ansluten till ett elnät.
		Snabbt blinkande	Enheten paras ihop med en kraftledningsenhet.
	Röd	Fast på	Enheten är i dåligt skick. Försök att byta ett annat vägguttag tills LED-indikatorn blir grön.
		Av	Ingen Ethernet-kabel detekteras på Ethernet-porten.
	Grön	Fast på	En Ethernet-kabel är korrekt ansluten.

Knapp	Beskrivning
Pair	Håll den intryckt i cirka 1 sekund för att starta ihopparningen.
	Håll den intryckt i cirka 6 sekunder (strömlampan stängs av och tänds sedan igen) för att återställa adaptern till fabriksinställningarna.

F1: Jag kan inte komma åt internet efter att ha avslutat installationen. Vad ska jag göra?

A1: Prova följande metoder:

- Kontrollera att din router och adaptrarna är korrekt anslutna.

- Kontrollera att du kan komma åt internet på normalt sätt genom att ansluta din dator direkt till routern eller modemet.

- Kontrollera att din dator har ställts in på Få en IP-adress automatiskt.

- Kontrollera att PLC-lamporna på adaptrarna lyser grönt. Om inte, återställ alla adaptrar och försök igen.

- Kontrollera att alla powerline-adaptrar är på samma elektriska krets.

F2: Jag kan inte komma åt internet efter att ha avslutat operationerna i Säkra ditt Powerline-nätverk. Vad ska jag göra?

A2: Prova följande metoder:

- Verifiera att du har tillgång till internet innan du använder knappen Pair för att säkra ditt powerline-nätverk.

- Kontrollera att PLC-lamporna på adaptrarna lyser grönt. Om inte, återställ alla adaptrar och använd sedan knappen Pair för att para ihop adaptrarna igen.

- Kontrollera att alla powerline-adaptrar är på samma elektriska krets.

F3: En adapter kunde inte ansluta till elnätet efter att jag flyttade den till en ny plats. Vad ska jag göra?

A3: Prova följande metoder:

- Kontrollera att alla powerline-adaptrar är på samma elektriska krets.

- Kontrollera att PLC-lampan på adaptern lyser grönt innan du flyttar den till en ny plats.

- Använd knappen Pair för att para ihop den med en annan adapter i elnätet igen.

① Preporuča se spojiti produžni kabel na adapter uključen u zidnu utičnicu.

Få support och tjänster

För tekniska specifikationer, användarguider och mer information, besök produktsidan eller servicesidan på www.tendacn.com. Flera språk är tillgängliga.

Du kan se produktnamn och modell på produktetiketten.
