MANUAL DE UTILIZADOR ART 2318 LI BOSCH

Português....Página 31

Italiano....Pagina 37

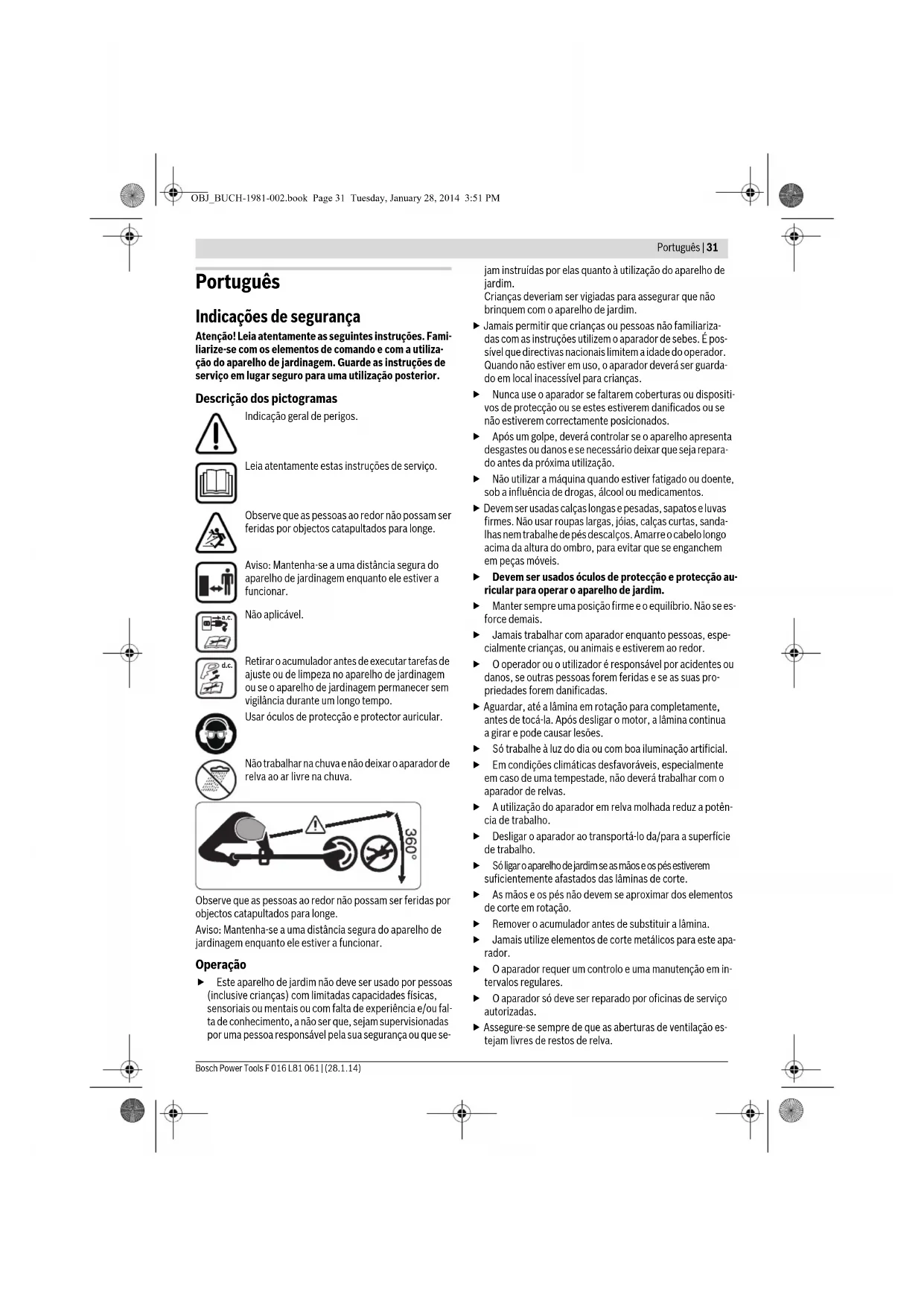

Indicações de segurança

Atenção! Leia atentamente as seguintes instruções. Familiarize-se com os elementos de comando e com a utilização do aparelho de jardinagem. Guarde as instruções de serviço em lugar seguro para uma utilização posterior.

Descrição dos pictogramas

Indicação geral de perigos.

Leia atentamente estas instruções de serviço.

Observe que as pessoas ao redor não possam ser feridas por objectos catapultados para longe.

Aviso: Mantenha-se a uma distância segura do aparelho de jardinagem enquanto ele estiver a funcionar.

Não aplicável.

Retirar o acumulador antes de executar tarefas de ajuste ou de limpeza no aparelho de jardinagem ou se o aparelho de jardinagem permanecer sem vigilância durante um longo tempo.

Usar óculos de protecção e protector auricular.

Não trabalhar na chuva e não deixar o aparador de relva ao ar livre na chuva.

360°

Observe que as pessoas ao redor não possam ser feridas por objectos catapultados para longe.

Aviso: Mantenha-se a uma distância segura do aparelho de jardinagem enquanto ele estiver a funcionar.

Operação

Este aparelho de jardim não deve ser usado por pessoas (inclusive crianças) com limitadas capacidades físicas, sensoriais ou mentais ou com falta de experiência e/ou falta de conhecimento, a não ser que, sejam supervisionadas por uma pessoa responsável pela sua segurança ou que se

jam instruidas por elas quanto à utilização do aparelho de jardim. Crianças deveriam ser vigiadas para assegurar que não brinquem com o aparelho de jardim.

• Jamais permitir que crianças ou pessoas não familiarizadas com as instruções utilizem o aparador de sebes. É possível que directivas nacionais limitem a idade do operador. Quando não estiver em uso, o aparador deverá ser guardado em local inacessível para crianças.
  Nunca use o aparador se faltarem coberturas ou dispositivos de protecção ou se estes estiverem danificados ou se não estiverem correctamente posicionados.
  ▶ Após um golpe, deverá controlar se o aparelho apresenta desgastes ou danos e se necessário deixar que seja reparado antes da próxima utilização.
• Não utilizar a máquina quando estiver fatigado ou doente, sob a influência de drogas, álcool ou medicamentos.
  ▶ Devem ser usadas calças longas e pesadas, sapatos e luvas firmes. Não usar roupas largas, jóias, calças curtas, sandalhas nem trabalhe de pés descalços. Amarre o cabelo longo acima da altura do ombro, para evitar que se enganchem em peças móveis.
  ▶ Devem ser usados óculos de protecção e protecção auricular para operar o aparelho de jardim.
• Manter sempre uma posição firme e o equilíbrio. Não se esforce demais.
• Jamais trabalhar com aparador enquanto pessoas, especialmente crianças, ou animais e estiverem ao redor.
  O operador ou o utilizador é responsável por acidentes ou danos, se outras pessoas forem feridas e se as suas propriedades forem danificadas.
• Aguardar, até a lâmina em rotação para completamente, antes de tocá-la. Após desligar o motor, a lâmina continua a girar e pode causar lesões.
  Só trabalhe à luz do dia ou com boa iluminação artificial.
  Em condições climáticas desfavoráveis, especialmente em caso de uma tempestade, não deverá trabalhar com o aparador de relvas.
  A utilização do aparador em relva molhada reduz a potência de trabalho.
  ▶ Desligar o aparador ao transportá-lo da/para a superfície de trabalho.
  Só ligar o aparelho de jardim se as mãos e os pés estiverem suficientemente afastados das lâminas de corte.
  As mãos e os pés não devem se aproximar dos elementos de corte em rotação.
  ▶ Remover o acumulador antes de substituir a lâmina.
• Jamais utilize elementos de corte metálicos para este aparador.
• O aparador requer um controlo e uma manutenção em intervalos regulares.
  ▶ O aparador só deve ser reparado por oficinas de serviço autorizadas.
• Assegure-se sempre de que as aberturas de ventilação estejam livres de restos de relva.

32 | Português

▶ Remover o acumulador:

- sempre que deixar o aparelho de jardim sem vigilância durante album tempo

- antes de substituir a lâmina

- antes de limpar, ou antes de trabalhos no aparador

▶ Guardar o aparelho de jardim em lugar seguro, seco e fora do alcance das crianças. Não colocar objectos em cima do aparelho de jardim.
- Por precaução deverá substituir as peças gastos ou danificadas.
▶ Assegure-se de que as peças substituídas sejam da Bosch.
- Jamais operar o aparelho de jardinagem sem que as respectivas peças estejam montadas.

Indicações sobre o manuseio ideal do acumulador

Assegure-se de que o aparelho de jardinagem esteja desligado antes de colocar o acumulador. A introdução de um acumulador num aparelho de jardinagem ligado pode levar a acidentes.
- Manter o carregador afastado de chuva ou humidade. A infiltração de água num carregador aumenta o risco de choque eléctrico.
Só carregar acumuladores em carregadores recomendados pelo fabricante. Para um carregador apropriado para um certo tipo de acumuladores há perigo de incêndio, se for utilizado para carregar outros acumuladores.
- Não carregar acumuladores de outras marcas. O carregador só é apropriado para carregar acumuladores Bosch de iões de lítio com as tensões indicadas nos dados técnicos. Caso contrário, há risco de incêndio e explosão.
- Manter o carregador limpo. Há risco de choque eléctrico devido a sujidade.
Antes de cada utilização é necessário verificar o carregador, o cabo e a ficha. Não utilizar o carregador se forem verificados danos. Não abrir pessoalmente o carregador e só permita que seja reparado por pessoal qualificado e que só sejam utilizadas peças sobressalentes originais. Carregadores, cabos e fichas danificados aumentam o risco de um choque eléctrico.
- Não operar o carregador sobre uma base facilmente inflamável (p. ex. papel, tecidos etc.) ou em ambiente combustível. Há perigo de incêndio devido ao aquecimento do carregador durante o carregamento.
Só devem ser utilizados acumuladores Bosch previstos para este aparelho de jardinagem. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.
- Manter o acumulador que não está sendo utilizado afastado de clips, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo.
No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.

• Não abrir o acumulador. Há risco de um curto-circuito.
  ▶ Proteger o acumulador contra calor, p. ex. também contra uma permanente radiação solar, fogo, água e humidade. Há risco de explosão.
  ▶ Não curto-circuitar o acumulador. Há risco de explosão.
  Em caso de danos e de utilização incorrecta do acumulador, podem escapar vapores. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias.
  ▶ Proteger o acumulador contra humidade e água.
  ▶ Sempre guardar o acumulador a uma temperatura de 0 °C a 50 °C. Por exemplo, não deixe o acumulador dentro do automóvel no verão.
  Limpar de vez em quando as aberturas de ventilação do acumulador com um pincel macio, limpo e seco.

Indicações de segurança para carregadores

Ler todas as indicações de segurança e as instruções. O desrespeito das instruções de segurança pode causar choque eléctrico, incêndios e/ou graves lesões.

Guardar todas as indicações de segurança e as instruções para futuras consultas.

Manter o carregador afastado de chuva ou humidade. A infiltração de água num carregador aumenta o risco de choque eléctrico.

• Não carregar acumuladores de outras marcas. O carregador só é apropriado para carregar acumuladores Bosch de iões de lítio com as tensões indicadas nos dados técnicos. Caso contrário, há risco de incêndio e explosão.
• Manter o carregador limpo. Há risco de choque eléctrico devido a sujidade.
  Antes de cada utilização é necessário verificar o carregador, o cabo e a ficha. Não utilizar o carregador se forem verificados danos. Não abrir pessoalmente o carregador e só permita que seja reparado por pessoal qualificado e que só sejam utilizadas peças sobressalentes originais. Carregadores, cabos e fichas danificados aumentam o risco de um choque eléctrico.
• Não operar o carregador sobre uma base facilmente inflamável (p. ex. papel, tecidos etc.) ou em ambiente combustível. Há perigo de incêndio devido ao aquecimento do carregador durante o carregamento.
  ▶ Supervisionar as crianças. Assim é assegurado que as crianças não brinquem com o carregador.
  Crianças e pessoas que, devido às suas capacidades físicas, sensoriais ou mentais, ou inexperiência ou desconhecimento, não estejam em condições de operar o carregador com segurança, não devem usar este carregador sem supervisão ou orientação de uma pessoal responsável. Caso contrário há perigo de um erro de operação e de lesões.

Português | 33

Símbolos

Os símbolos a seguir são importantes para a leitura e para a compreensão destas instruções de serviço. Os símbolos e os seus significados devem ser memorizados. A interpretação correcta dos símbolos facilita a utilização segura e aprimorada do aparelho de jardinagem.

Símbolo Significado

Usar luvas de protecção

Direcção da reacção

Direcção do movimento

Peso

Símbolo Significado

(mcal)	Ligar
(mmol/l)	Desligar
(mmol/l)	Acção permitida
(mmol/l)	Acção proibida
CLICK!	Nítido ruído
(mmol/l)	Acessórios/peças sobressalentes

Utilização conforme as disposições

O aparelho é destinado para cortar relva e ervas daninhas sob arbustos, assim como em taludes e ao longo de cantos que não podem ser alcançados com o corta-relvas.

A utilização conforme as disposições refere-se a uma temperatura ambiente entre 0 °C e 40 °C.

Dados técnicos

Aparador de relva		ART 23-18 LI	ART 23-18 LI+	ART 26-18 LI	ART 26-18 LI+
N° do produto		3 600 HA5 C.. 3 600 HA5 C.. 3 600 HA5 E.. 3 600 HA5 E..
N° de rotações em ponto morto	min^-1	7000/8000	7000/8000 7000/8000	7000/8000
Punho ajustável		●	●	●	●
Diâmetro de corte	cm 23 23 26 26
Peso conforme EPTA-Procedure 01/2003	kg 2,4 2,7 2,5 2,8
Accumulador	Li-lões Li-lões Li-lões Li-lões
N° do produto
- 1,5 Ah		2 607 336 207	2 607 336 207	2 607 336 207	2 607 336 207
- 2,0 Ah		2 607 336 921	2 607 336 921	2 607 336 921	2 607 336 921
Tensão nominal	V= 18 18 18 18
Capacidade
- 2 607 336 207	Ah	1,5	1,5	1,5	1,5
- 2 607 336 921	Ah	2,0	2,0	2,0	2,0
Número de elementos do acumu-lador
- 2 607 336 207		5	5	5	5
- 2 607 336 921		5	5	5	5
Observar o número de produto na placa de características do seu aparelho de jardinagem. A designação comercial dos aparelhos de jardinagem indi-viduais pode variar.

34 | Português

Aparador de relva		ART 23-18 LI	ART 23-18 LI+	ART 26-18 LI	ART 26-18 LI+
Carregador		AL 2204 CV	AL 2204 CV	AL 2204 CV	AL 2204 CV
No do produits	EU	2 607 225 273	2 607 225 273	2 607 225 273	2 607 225 273
	UK	2 607 225 275	2 607 225 275	2 607 225 275	2 607 225 275
	AUS	2 607 225 277	2 607 225 277	2 607 225 277	2 607 225 277
Corrente de carga	A	0	,	4	3
Faixa de temperatura de cargaadmissivel	°C	0 -45 0 -45 0 -45 0 -45
Tempo de carga com capacidade do acumulador, aprox.
-1,5 A h	min	207	207	207	207
-2,0 A h	min	290	290	290	290
Peso conforme EPTA-Procedure01/2003	kg	0,7 0,7 0,7 0,7
Classe de proteção		☐/II	☐/II	☐/II	☐/II
Carregador	AL 2215 CV AL 2215 CV AL 2215 CV AL 2215 CV
No do produits	EU	2 607 225 471	2 607 225 471	2 607 225 471	2 607 225 471
	UK	2 607 225 473	2 607 225 473	2 607 225 473	2 607 225 473
	AUS	2 609 225 475	2 609 225 475	2 609 225 475	2 609 225 475
Corrente de carga	A	1,5	1,5	1,5	1,5
Faixa de temperatura de cargaadmissivel	°C	0 -45 0 -45 0 -45 0 -45
Tempo de carga com capacidade do acumulador, aprox.
-1,5 A h	min	63	63	63	63
-2,0 A h	min	85	85	85	85
Peso conforme EPTA-Procedure01/2003	kg	0,4	0,4	0,4	0,4
Classe de proteção		☐/II	☐/II	☐/II	☐/II
Número de série		veja a placa de caractéristicas do aparelho de jarginagem
Observar o número de produits na placa de caractéristicas do seu aparelho de jardinagem. A designação comercial dos aparelhos de jardinagem individuais pode variar.

0,43 0,43 0,43

Informação sobre ruídos/vibrações

Valores de medição averiguados conforme EN 60335.		ART 23-18 LI	ART 23-18 LI+	ART 26-18 LI	ART 26-18 LI+
	3 600 ...	HA5 C..	HA5 C..	HA5 E..	HA5 E..
O nível de ruído avaliado A, do aparelho, é tipicamente de:
nível de pressão acústica	dB(A)	60	60	67	67
nível de potência acústica	dB(A)	81	81	88	88
incerteza K	dB	=3	=3	=3	=3
Usar protecção auricular!
Valores totais de vibração (soma de vectores de três direcções) averiguada conforme EN 60335:
valores totais de vibração a_h	m/s^2	< 2,5	< 2,5	< 2,5	< 2,5
incerteza K	m/s^2	=1,5	=1,5	=1,5	=1,5

F 016 L81 061 | (28.1.14) Bosch Power Tools

Português | 35

Declaração de conformidade C€

	ART 23-18 LI ART 23-18 LI+ ART 26-18 LI ART 26-18 LI+
	3 600 ...	HA5 C..	HA5 C..	HA5 E..	HA5 E..
Declaramos sob nossa exclusiva responsabilidade, que o produto descrito nos “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60335 conforme as determinações das directivas 2011/65/UE, 2004/108/CE, 2006/42/CE, 2000/14/CE.2000/14/CE: Nível de potência acústica garantidoProcesso de avaliação da conformidade de acordo com o anexo V.	dB(A) 88 88 91 91

Categoria de produto: 33

Entidade mencionada:

Montagem de funcionamento

Meta de acção Figura
Volume de fornecimento 1
Montagem da cobertura de protecção 2
Ajustar o punho 3
Montar as rodas 4
Carregar o acumuladorIntroduzir e retirar a bateria 5
Substituir a lâmina	6
Ajustar o ângulo de trabalho	7
Ligar e desligar 8
Indicações de trabalhoAjustar a altura de trabalho	9
Manutenção, limpeza e armazenamento	10
Seleccionar acessórios	11

Colocação em serviço

Para sua segurança

• Atenção: Desligar o aparelho de jardinagem e remover o acumulador, antes de realizar trabalhos de ajuste ou de limpeza.
  A lâmina de corte ainda continua a funcionar durante alguns segundos após desligar o aparador de relva sem fio. Aguardar até o motor/a lâmina de corte estar parada, antes de ligar novamente.
• Não desligar e religar repetidamente em curto espaço de tempo.
• É recomendável a utilização de elementos de corte homologados pela Bosch. O resultado de corte pode ser diferente com outros elementos de corte.

• Não utilizar outro carregador. O carregador fornecido está adaptado ao acumulador de iões de lítio montado no seu aparelho de jardim.
  ▶ Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a chapa de identificação do carregador. Carregadores marcados para 230 V também podem ser operados com 220 V.

O acumulador está equipado com uma monitorização de temperatura que só permite uma carga na faixa de temperatura entre 0 °C e 45 °C. Desta forma é alcançada uma alta vida útil do acumulador.

Nota: O acumulador é fornecido parcialmente carregado. Para assegurar a completa potência do acumulador, o acumulador deverá ser carregado completamente no carregador antes da primeira utilização.

O acumulador de iões de lítio pode ser carregado a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica o acumulador.

A "Electronic Cell Protection (ECP)" protege o acumulador de iões de lítio contra descarga total. O aparelho de jardim é desligado através de um disjuntor de protecção, logo que o acumulador estiver descarregado. A lâmina de corte não se movimenta mais.

36 | Português

ATENÇÃO

Não continuar a premir o interruptor de ligar-desligar após o desligamento

automático do aparelho de jardim. O acumulador pode ser danificado.

Indicação de controle da carga do acumulador

A indicação do controle de carga do acumulador, que se encontra no punho do produto, indica o baixo nível de carga, piscando três vezes quando o interruptor de ligar-desligar é premido. Neste caso é necessário retirar o acumulador e carregá-lo.

Processo de carga

O processo de carga começa assim que a ficha de rede do carregador for introduzida na tomada e o acumulador for em seguida colocado no carregador.

Com o processo de carga inteligente, o estado de carga do acumulador é reconhecido automaticamente e o acumulador é carregado de acordo com a temperatura e com a tensão do acumulador, com a corrente de carga ideal.

Desta forma o acumulador é poupado e permanece completamente carregado, mesmo durante a arrecadação no carregador.

Nota: O processo de carga só pode ser realizado se a temperatura do acumulador estiver dentro da faixa de temperatura de carga admissível, veja trecho "Dados técnicos".

Luz intermitente de indicação da carga do acumulador

O processo de carga é sinalizado pelo Pis-car da indicação de carga do acumulador.

Luz permanente de indicação da carga do acumulador

A Luz permanente da indicação de carga do acumulador sinaliza que o acumulador está completamente carregado ou que a temperatura do acu-

mulador está além da faixa de temperatura de carga admissível e, portanto, não pode ser carregado. O acumulador será carregado logo que a faixa de temperatura admissível for alcançada.

Quando o acumulador não está introduzido, a Luz permanente da indicação de carga do acumulador sinaliza que a ficha de rede está introduzida na tomada e que o carregador está pronto para funcionar.

Indicações para carregar

No caso de contínuos e repetidos ciclos de carga, sem interrupção, é possível que o carregador se esquente. Isto no entanto não tem importância e não apresenta qualquer defeito técnico do carregador.

Um período de funcionamento reduzido após o carregamento, indica que o acumulador está gasto e que deve ser substituido.

Busca de erros

Sintomas Possível causa Solução

A cobertura de protecção não pode ser puxada sobre o prato de corte	Montagem incorrecta Remover o prato de corte e montar nova-mente a cobertura de protecção
O aparador de relva não funciona Carregar o acumulador Carregar o acumulador, veja também as “Instruções para carregar”
O aparador de relva funciona com interrupções	A cablagem interna do aparelho de jardinagem está com defeito	Dirija-se a uma oficina de serviço pós-venda
	Interruptor de ligar-desligar com defeito	Dirija-se a uma oficina de serviço pós-venda
Aparelho de jardim sobrecarregado Relva alta demais Cortar em etapas
O aparelho de jardinagem não corta Lâmina danificada Substituir a lâmina
Elevadas vibrações Lâmina danificada	Substituir a lâmina

F 016 L81 061 | (28.1.14) Bosch Power Tools

Italiano | 37

Serviço pós-venda e consultoria de aplicação

Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características do aparelho de jardim.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Para efectuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

www.bosch.com.br/contacto

Transporte

Os acumuladores de iões de litio, contidos, estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (por ex.: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada.

Só enviar acumuladores se a carcaça não estiver danificada. Colar contactos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem.

Por favor observe também eventuais directivas nacionais suplementares.

Eliminação

Não deitar os aparelhos de jardinagem, carregadores e acumuladores/pilhas no lixo doméstico!

Apenas países da União Europeia:

Conforme as Directivas Europeias 2012/19/UE relativa aos resíduos aparelhos eléctricos e electrónicos velhos e conforme a directiva europeia 2006/66/CE relativa a acumuladores/pilhas defeituosos ou gastos, estes

devem ser recolhidos separadamente e conduzidos a uma reciclagem ecológica.

Accumuladores/pilhas:

lões de lítio:

Observar as indicações no capítulo "Transporte".

Sob reserva de alterações.

Italiano

Norme di sicurezza

Ideal Eletronik Bobinaj
