NÁVOD K OBSLUZE ART 2318 LI BOSCH

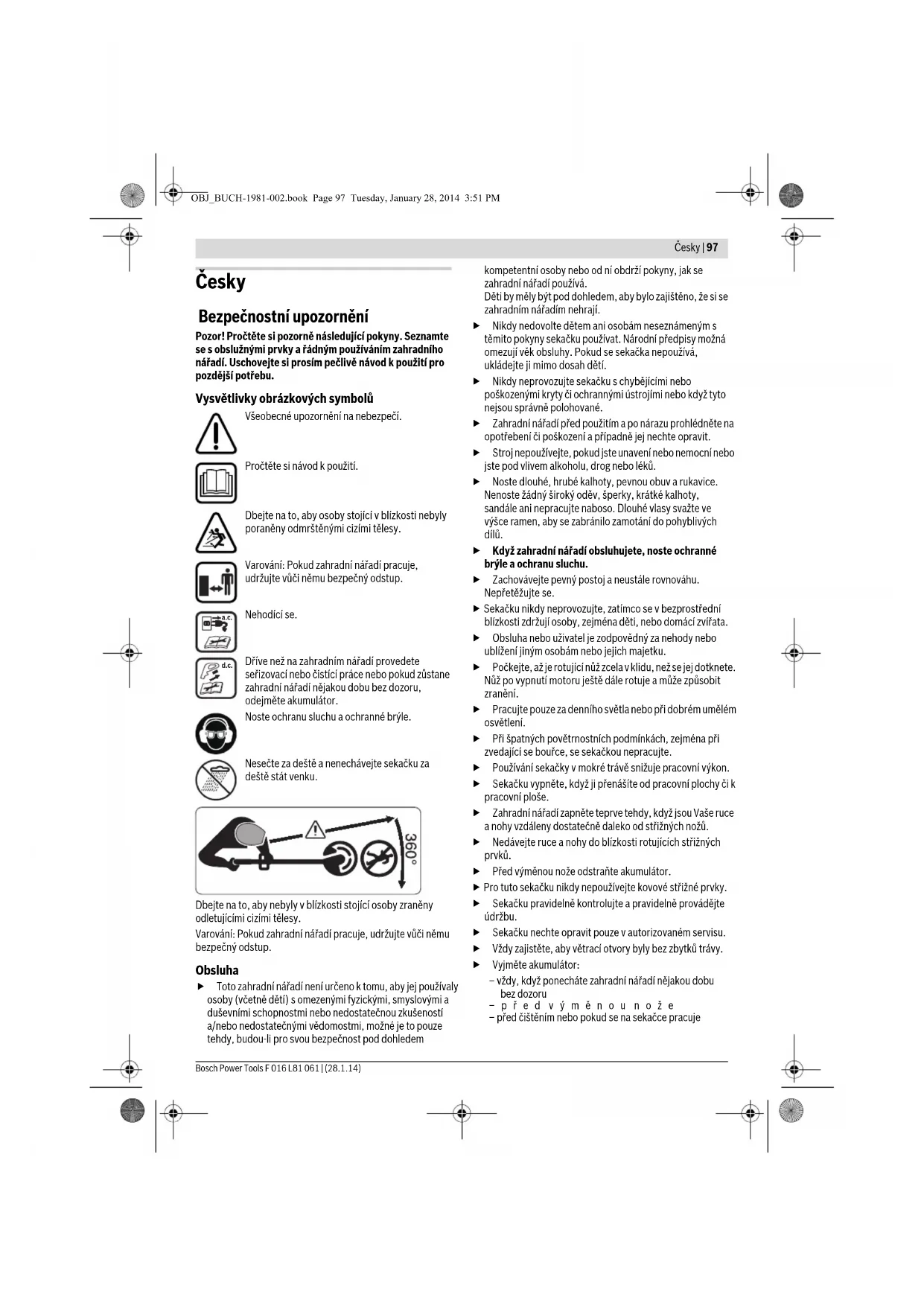

cs Původní návod k použivání

Bezpečnostní upozornění

Pozor! Pročtěte si pozorně následující pokyny. Seznamte se s obslužnými prvky a řádným používáním zahradního nářadí. Uschovejte si prosím pečlivě návod k použití pro pozdější potřebu.

Vysvětlivky obrázkových symbolů

Všeobecné upozornění na nebezpečí.

Pročtěte si návod k použití.

Dbejte na to, aby osoby stojici v blízkosti nebyly poraněny odmrštěnými cizími tělesy.

Varování: Pokud zahradní nářadí pracuje, udržujte vůči němu bezpečný odstup.

Nehodici se.

Dříve než na zahradním nářadí provedete seřizovací nebo čistící práce nebo pokud zůstane zahradní nářadí nějakou dobu bez dozoru, odejměte akumulátor.

Noste ochranu sluchu a ochranné brýle.

Nesečte za deště a nenechávejte sekačku za deště stát venku.

360°

Dbejte na to, aby nebyly v blízkosti stojící osoby zraněny odletujícími cizími tělesy.

Varování: Pokud zahradní nářadí pracuje, udržujte vůči němu bezpečný odstup.

Obsluha

Toto zahradní nářadí není určeno k tomu, aby jej používaly osoby (včetně dětí) s omezenými fyzickými, smyslovými a duševními schopnostmi nebo nedostatečnou zkušeností a/nebo nedostatečnými vědomostmi, možné je to pouze tehdy, budou-li pro svou bezpečnost pod dohledem

kompetentní osoby nebo od ni obdrži pokyny, jak se zahradní nářadí používá. Děti by měly být pod dohledem, aby bylo zajištěno, že si se zahradním nářadím nehrají.

Nikdy nedovolte dětem ani osobám neseznámeným s těmito pokyny sekačku používat. Národní předpisy možná omezuji věk obsluhy. Pokud se sekačka nepoužívá, ukládejte jí mimo dosah dětí.

Nikdy neprovozujte sekačku s chybějícími nebo poškozenými kryty či ochrannými ústrojími nebo když tyto nejsou správně polohované.

Zahradní nářadí před použitím a po nárazu prohlédněte na opotřebení či poškození a připadně jej nechte opravit.

Stroj nepoužívejte, pokud jste unavení nebo nemocní nebo jste pod vlivem alkoholu, drog nebo léků.

Noste dlouhé, hrubé kalhoty, pevnou obuv a rukavice. Nenoste žádný široky oděv, šperky, krátké kalhoty, sandále ani nepracujte naboso. Dlouhé vlasy svažte ve výšce ramen, aby se zabránilo zamotání do pohyblivých dílů.

Když zahradní nářadí obsluhujete, noste ochranné brýle a ochranu sluchu.

Zachovávejte pevný postoj a neustále rovnováhu. Nepřetěžujte se.

▶ Sekačku nikdy neprovozujte, zatímco se v bezprostřední blízkosti zdržuji osoby, zejména děti, nebo domácí zviřata.

▶ Obsluha nebo uživatel je zodpovědný za nehody nebo ublížení jiným osobám nebo jejich majetku.

Počkejte, až je rotující nůž zcela v klidu, než se jej dotknete. Nůž po vypnutí motoru ještě dále rotuje a může způsobit zranění.

Pracujte pouze za denního světla nebo při dobrém umělém osvětlení.

Při špatných povětrnostních podmínkách, zejména při zvedající se bouřce, se sekačkou nepracujte.

▶ Používání sekačky v mokré trávě snižuje pracovní výkon.

▶ Sekačku vypněte, když ji přenášíte od pracovní plochy či k pracovní ploše.

Zahradní nářadí zapněte teprve tehdy, když jsou Vaše ruce a nohy vzdáleny dostatečně daleko od střižných nožů.

Nedávejte ruce a nohy do blízkosti rotujících střižných prvků.

▶ Pred výměnou nože odstraňte akumulátor.

▶ Pro tuto sekačku nikdy nepoužívejte kovové střižné prvky.

▶ Sekačku pravidelně kontrolujte a pravidelně provádějte údržbu.

▶ Sekačku nechte opravit pouze v autorizovaném servisu.

Vždy zajistěte, aby větrací otvory byly bez zbytků trávy.

▶ Vyjměte akumulátor:

- vždy, když ponecháte zahradní nářadí nějakou dobu bez dozoru

- před výměnounože

- pred čištěním nebo pokud se na sekačce pracuje

98 | Česky

Zahradní nářadi uskladňujte na bezpečném, suchém místě mimo dosah dětí. Na zahradní nářadí nestavte žádné další předměty.
Z bezpečnostních důvodů vyměňte opotřebované nebo poškozené díly.
Zajistěte, aby vyměněné dily pocházely od firmy Bosch.
Zahradní nářadí nikdy neuvádějte do provozu, aniž jsou namontované příslušné díly.

Upozornění pro optimální zacházení s akumulátorem

▶ Dříve než vložíte akumulátor, zajistěte, aby bylo zahradní nářadí vypnuté. Vložení akumulátoru do zahradního nářadí, jež je zapnuté, může vést k úrazům.
▶ Chraňte nabíječku před deštěm a vlhkem. Vniknutí vody do nabíječky zvyšuje riziko úrazu elektrickým proudem.
Akumulátory nabíjejte pouze v nabíječkách, jež jsou doporučeny výrobcem. Pro nabíječku, která je vhodná pro určitý druh akumulátorů, existuje nebezpeči požáru, je-li používána s jinými akumulátory.
▶ Nenabíjejte žádné cizí akumulátory. Nabíječka je vhodná pouze k nabíjení akumulátorů Li-ion firmy Bosch s napětími uvedenými v technických datech. Jinak existuje nebezpečí požáru a výbuchu.
▶ Udržujte nabiječku čistou. Znečištěním vzniká nebezpečí úrazu elektrickým proudem.
▶ Před každým použitím zkontrolujte nabiječku, kabel a zástrčku. Pokud jste zjistili závady, nabiječku nepoužívejte. Nabiječku sami neotvírejte a nechte ji opravit pouze kvalifikovaným odborným personálem a originálními náhradními díly. Poškozená nabiječka, kabel a zástrčka zvyšují riziko úrazu elektrickým proudem.
Nabiječku neprovozujte na lehce hořlavém podkladu (např. papír, textil apod.) popř. v hořlavém prostředí. Z důvodu zahřívání nabiječky, jež vzniká při nabíjení, existuje nebezpeči požáru.
Použivejte pouze pro toto zahradní nářadí určené akumulátory Bosch. Použití jiných akumulátorů může vést k poraněním a k nebezpečí požáru.
Nepoužívaný akumulátor uchovávejte mimo kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které by mohly způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mit za následek opáleniny nebo požár.
Při špatném použití může z akumulátoru vytéci kapalina. Zabraňte kontaktu s ní. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte navíc i lékaře. Vytékající akumulátorová kapalina může způsobit podráždění pokožky nebo popáleniny.
▶ Neotvírejte akumulátor. Existuje nebezpečí zkratu.
▶ Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, vodou a vlhkostí. Existuje nebezpečí výbuchu.
- Akumulátor nezkratujte. Existuje nebezpečí exploze.

Při poškození a nesprávném použití akumulátoru mohou vystupovat páry. Přivádějte čerstvý vzduch a při potížích vyhledejte lékaře. Páry mohou dráždit dýchací cesty.
▶ Akumulátor chraňte před vlhkostí a vodou.
Akumulátor skladujte pouze v rozsahu teploty od 0 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě.
Příležitostně vyčistěte větraci otvory akumulátoru měkkým, čistým a suchým štětcem.

Bezpečnostní upozornění pro nabíječky

Čtěte všechna bezpečnostní upozornění a pokyny. Zanedbání při dodržování bezpečnostních upozornění a pokynů mohou způsobit zásah elektrickým proudem, požár a/nebo těžká poranění.

Všechna bezpečnostní upozornění a pokyny do budoucna uschovejte.

Chraňte nabíječku před deštěm a vlhkem. Vniknutí vody do nabíječky zvyšuje riziko úrazu elektrickým proudem.

Nenabíjejte žádné cizi akumulátory. Nabiječka je vhodná pouze k nabíjení akumulátorů Li-ion firmy Bosch s napětími uvedenými v technických datech. Jinak existuje nebezpečí požáru a výbuchu.
▶ Udržujte nabíječku čistou. Znečištěním vzniká nebezpeči úrazu elektrickým proudem.
▶ Před každým použitím zkontrolujte nabíječku, kabel a zástrčku. Pokud jste zjistili závady, nabíječku nepoužívejte. Nabíječku sami neotvírejte a nechte ji opravit pouze kvalifikovaným odborným personálem a originálními náhradními dily. Poškozená nabíječka, kabel a zástrčka zvyšují riziko úrazu elektrickým proudem.
Nabiječku neprovozujte na lehce hořlavém podkladu (např. papír, textil apod.) popř. v hořlavém prostředí. Z důvodu zahřívání nabiječky, jež vzniká při nabíjení, existuje nebezpečí požáru.
▶ Dohlížejte na děti. Tím bude zajištěno, že si děti s nabiječkou nehrají.
Děti a osoby, jež na základě svých fyzických, smyslových nebo duševních schopností či své nezkušenosti nebo neznalosti nejsou ve stavu nabiječku bezpečně obsluhovat, nesmějí tuto nabiječku bez dozoru či pokynů zodpovědné osoby používat. V opačném případě existuje nebezpečí od chybné obsluhy a poranění.

Symboly

Následující symboly mají význam pro čtení a pochopení návodu k obsluze. Zapamatujte si symboly a jejich význam. Správná interpretace symbolů Vám pomůže zahradní nářadí lépe a bezpečněji používat.

Česky|99

Symbol Význam

Noste ochranné rukavice

Směr reakce

Směr pohybu

Hmotnost

Zapnutí

Vypnuti

Symbol Význam

Dovolené počinání

Zakázané počínání

CLICK!

Slyšitelný zvuk

Příslušenství/náhradní díly

Určené použití

Stroj je určen k sekáni trávy a plevele pod keři a těž na svazích a okrajích, které nelze obsáhnout sekačkou.

Určující použití se vztahuje na teplotu okolí mezi 0 °C a 40 °C.

Technická data

Sekačka na trávu		ART 23-18 LI	ART 23-18 LI+	ART 26-18 LI	ART 26-18 LI+
Objednací číslo		3 600 HA5 C.. 3 600 HA5 C.. 3 600 HA5 E.. 3 600 HA5 E..
Otáčky naprázdno	min ^-1	7000/8000 7000/8000 7000/8000 7000/8000
Přestavitelná rukojeť		●	●	●	●
Strížný průměr	cm 23 23 26 26
Hmotnost podle EPTA-Procedure 01/2003	kg 2,4 2,7 2,5 2,8
Akumulátor	Li-Ion Li-Ion Li-Ion			Li-Ion
Objednací číslo
- 1,5 Ah	2 607 336 207		2 607 336 207	2 607 336 207	2 607 336 207
- 2,0 Ah	2 607 336 921		2 607 336 921	2 607 336 921	2 607 336 921
Jmenovité napětí	V= 18 18 18 18
Kapacita
- 2 607 336 207	Ah	1,5	1,5	1,5	1,5
- 2 607 336 921	Ah	2,0	2,0	2,0	2,0
Počet článků akumulátoru
- 2 607 336 207		5	5	5	5
- 2 607 336 921		5	5	5	5
Dbejte prosím objednacího čísla na typovém štítku Vašeho zahradního nářadí. Obchodní označení jednotlivých zahradních nářadí se mohou měnit.

100 | Česky

Sekačka na trávu		ART 23-18 LI	ART 23-18 LI+	ART 26-18 LI	ART 26-18 LI+
Nabíječka		AL 2204 CV	AL 2204 CV	AL 2204 CV	AL 2204 CV
Objednací číslo	EU	2 607 225 273	2 607 225 273	2 607 225 273	2 607 225 273
	UK	2 607 225 275	2 607 225 275	2 607 225 275	2 607 225 275
	AUS	2 607 225 277	2 607 225 277	2 607 225 277	2 607 225 277
Nabíjecí proud	A	0	,	4	3
Dovolený rozsah teploty nabíjení	°C	0 -45 0 -45 0 -45 0 -45
Doba nabíjení při kapacitě akumulátoru, ca.
-1,5 A h	min	207	207	207	207
-2,0 A h	min	290	290	290	290
Hmotnost podle EPTA-Procedure 01/2003	kg	0,7 0,7 0,7 0,7
Třída ochrany		☐/II	☐/II	☐/II	☐/II
Nabíječka		AL 2215 CV	AL 2215 CV	AL 2215 CV	AL 2215 CV
Objednací číslo	EU	2 607 225 471	2 607 225 471	2 607 225 471	2 607 225 471
	UK	2 607 225 473	2 607 225 473	2 607 225 473	2 607 225 473
	AUS	2 609 225 475	2 609 225 475	2 609 225 475	2 609 225 475
Nabíjecí proud	A	1,5	1,5	1,5	1,5
Dovolený rozsah teploty nabíjení	°C	0 -45 0 -45 0 -45 0 -45
Doba nabíjení při kapacitě akumulátoru, ca.
-1,5 A h	min	63	63	63	63
-2,0 A h	min	85	85	85	85
Hmotnost podle EPTA-Procedure 01/2003	kg	0,4	0,4	0,4	0,4
Třída ochrany		☐/II	☐/II	☐/II	☐/II
Sériové číslo				viz typový štítek na zahradním nářadí
Dbejte prosim objednaciho čísla na typovém štítku Vašeho zahradního nářadí. Obchodní oznaćení jednotlivých zahradních nářadí se mohou měnit.

0,43 0,43 0,43

Informace o hluku a vibracích

Naměřené hodnoty hluku zjištěny podle EN 60335.		ART 23-18 LI	ART 23-18 LI+	ART 26-18 LI	ART 26-18 LI+
	3 600 ...	HA5 C..	HA5 C..	HA5 E..	HA5 E..
Hodnocená hladina hluku A stroje činí typicky:
hladina akustického tlaku	dB(A)	60	60	67	67
hladina akustického výkonu	dB(A)	81	81	88	88
nepřesnost K	dB	=3	=3	=3	=3
Noste ochranu sluchu!
Celkové hodnoty vibrací (vektorový součet tří os) zjištěny podle EN 60335:
hodnota emise vibrací ah	m/s2	< 2,5	< 2,5	< 2,5	< 2,5
nepřesnost K	m/s2	=1,5	=1,5	=1,5	=1,5

Česky | 101

Prohlášení o shodě C€

	ART 23-18 LI ART 23-18 LI+ ART 26-18 LI ART 26-18 LI+
	3 600 ...	HA5 C..	HA5 C..	HA5 E..	HA5 E..
Prohlašujeme ve výhradní zodpovědnosti, že v odstavci „Technická data“ popsaný výrobek je v souladu s následujícími normami nebo normativními dokumenty: EN 60335 podle ustanovení směrnic 2011/65/EU, 2004/108/ES, 2006/42/ES, 2000/14/ES. 2000/14/ES: garantovaná hladina akustického výkonu Metoda posouzení shody podle dodatku V.	dB(A) 88 88 91 91

Kategorie výrobků: 33

Jmenované místo:

Technická dokumentace (2006/42/ES, 2000/14/ES) u:

Cíl počínání Obrázek
Obsah dodávky 1
Montáž ochranného krytu 2
Nastavení rukojeti 3
Montáž koleček 4
Nabíjení akumulátoruVložení a odejmutí akumulátoru 5
Výměna nožů	6
Nastavení pracovního úhlu	7
Zapnutí/vypnutí	8
Pracovní pokynyNastavení pracovní výšky	9
Údržba, čištění a skladování	10
Volba příslušenství	11

Uvedení do provozu

Pro Vaši bezpečnost

Pozor: Dříve než budou provedeny seřizovací a čistící práce, zahradní nářadí vypněte a odstraňte akumulátor.
Po vypnutí akumulátorové sekačky dobíhá nůž ještě několik sekund. Vyčkejte, až je motor/střižný nůž ve stavu klidu, než jej opětovně zapnete.
▶ Nevypínejte a opět krátce po sobě nezapínejte.
▶ Doporučuje se používání firmou Bosch schválených střižných prvků. U jiných střižných prvků se může výsledek sečení odlišovat.

Nabíjení akumulátoru

▶ Nepoužívejte žádnou jinou nabíječku. Dodaná nabíječka je sladěna s Li-iontovým akumulátorem vestavěným do Vašeho zahradního nářadí.

Dbejte síťového napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku nabíječky. Nabíječky označené 230 V mohou být provozovány i při 220 V.

Akumulátor je vybavený kontrolou teploty, jež dovoli nabíjeni pouze v rozsahu teploty mezi 0 °C a 45 °C. Tím se dosáhne vysoké životnosti akumulátoru.

Upozornění: Akumulátor se expeduje částečně nabitý. Pro zaručení plného výkonu akumulátoru jej před prvním nasazením v nabíječce zcela nabijte.

Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabijení nepoškozuje akumulátor.

Li-iontový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněn proti hlubokému vybití. Při vybitém akumulátoru se zahradní nářadí ochranným obvodem vypne: střížný nůž se už nepohybuje.

Po automatickém vypnutí zahradního nářadi už dále nestlačujte spínač.

Akumulátor se může poškodit.

Kontrolní ukazatel nabití akumulátoru

Když se stiskne spinač, indikuje kontrolní ukazatel nabití akumulátoru na rukojeti výrobku nízký stav nabití tříkrát se opakujícím zablikáním. V tom případě akumulátor vyjměte a nabijte.

102 | Česky

Proces nabíjení

Proces nabíjení začíná, jakmile se síťová zástrčka nabíječky zastrčí do zásuvky a akumulátor poté vloží do nabíječky. Díky inteligentnímu způsobu nabíjení se automaticky rozpozná stav nabití akumulátoru a v závislosti na teplotě a napětí akumulátoru se nabije právě optimálním nabíjecím proudem.

Tim se šetří akumulátor a zůstává při uložení v nabíječce vždy zcela nability.

Upozornění: Proces nabíjení je možný pouze tehdy, leží-li teplota akumulátoru v přípustném rozsahu teploty nabíjení, viz odstavec „Technická data“.

Blikající světlo ukazatele nabíjení akumulátoru

Proces nabíjení je signalizován blikáním ukazatele nabíjení akumulátoru.

Trvalé světlo ukazatele nabíjení akumulátoru

Trvalé světlo ukazatele nabíjení akumulátoru signalizuje, že akumulátor je zcela nabitý nebo že teplota akumulátoru leží vně

dovoleného rozsahu teploty nabíjení a proto nemůže být nabíjen. Jakmile je dosaženo dovoleného rozsahu teploty, bude akumulátor nabíjen. Bez nastrčeného akumulátoru signalizuje trvalé světlo ukazatele nabíjení akumulátoru, že je siťová zástrčka zasunuta do zásuvky a nabíječka je připravena k provozu.

Upozornění k nabíjení

Pří nepřetržitých popř. několikrát po sobě následujících nabíjecích cyklech bez přerušení se může nabíječka zahřát. To však není znepokojující a nepoukazuje to na technickou závadu nabíječky. Výrazně nižší provozní doba po nabití ukazuje, že je akumulátor opotřebován a musí být vyměněn.

Hledání závad

Příznaky Možná příčina Náprava

Ochranný kryt nelze natáhnout přes střížný talíř	Nesprávná montáž Odstraňte střížný talíř a ochranný kryt znovu namontujte
Sekačka neběží Vybitý akumulátor Akumulátor nabijte, viz též „Upozorněník nabíjení“
Sekačka běží přerušovaně Vadná vnitřní kabeláž zahradního nářadí Vyhledejte servis
Přetížené zahradní nářadí Přiliš vysoká tráva Sečte stupňovitě
Zahradní nářadí neseče Poškozené nože Výměna nožů
Zesílené vibrace Poškozené nože Výměna nožů

Zákaznická a poradenská služba

Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku zahradního nářadí.

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si můžete objednat oprava Vašeho

stroje online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch.cz

Přeprava

Obsažené lithium-ionotové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici. Při zasilání prostřednictvim třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při připravě zásilky nezbytně přizván expert na nebezpečné náklady. Akumulátory zasílejte pouze tehdy, pokud je těleso nepoškozené. Otevřené kontakty přelepte lepici páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dbejte prosím i případných navazujících národních předpisů

F 016 L81 061 | (28.1.14) Bosch Power Tools

Slovensky | 103

Zpracování odpadů

Nevyhazujte zahradní nářadí, nabíječky a akumulátory/baterie do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU museji být neupotřebitelná elektrická a elektronická zařízení a podle evropské směrnice 2006/66/ES vadné nebo opotrebované akumulátory/baterie rozebrané shromážděny a

dodány k opětovnému zhodnocení nepoškozujícímu životní prostředí.

Akumulátory/baterie:

Li-ion:

Dbejte prosím upozornění v odstavci „Přeprava“.

Změny vyhrazeny.

Slovensky

Bezpečnostné pokyny

Pozorne si prečítajte tento Návod na používanie.

Výstraha: Ked' záhradnicke náradie pracuje, zachovávajte od neho bezpečný odstup.

Obsluha

▶ Nepracujte so strunovou kosačkou za nepriaznivého počasia, najmä ked' sa blíži búrka.

- Strunovú kosačku pravidelne kontrolujte a vykonávajte jej údržbu.

Vniknutie vody do nabíjačky zvyšuje riziko zásahu elektrickým prúdom.

nabíjačka, určená na nabíjanie určitého druhu akumulátorov, na nabíjanie iných akumulátorov, hrozí nebezpečenstvo požiaru.

▶ Udržiavajte nabíjačku v čistote. Následkom znečistenia hrozí nebezpečenstvo zásahu elektrickým prúdom.

- Akumulátor neskratujte. Hrozí nebezpečenstvo výbuchu.

Bezpečnostné pokyny pre nabíjačky

Chráňte nabíjačku pred účinkami dažďa a vlhkosti. Vniknutie vody do nabíjačky zvyšuje riziko zásahu elektrickým prúdom.

Poverené pracovisko:

Nabíjací proces začina v okamihu, ked' sa zástrčka nabíjačky zasunie do zásuvky a ked' sa potom akumulátor vloží do nabíjačky.

Neodhadzujte opotrebované záhradnicke náradie, nabíjačky ani akumulátory/batérie do komunálneho odpadu!

Len pre krajiny EÚ:
