ПОСІБНИК КОРИСТУВАЧА ART 2318 LI BOSCH

ик Оригинальна інструкція з

експлуатації

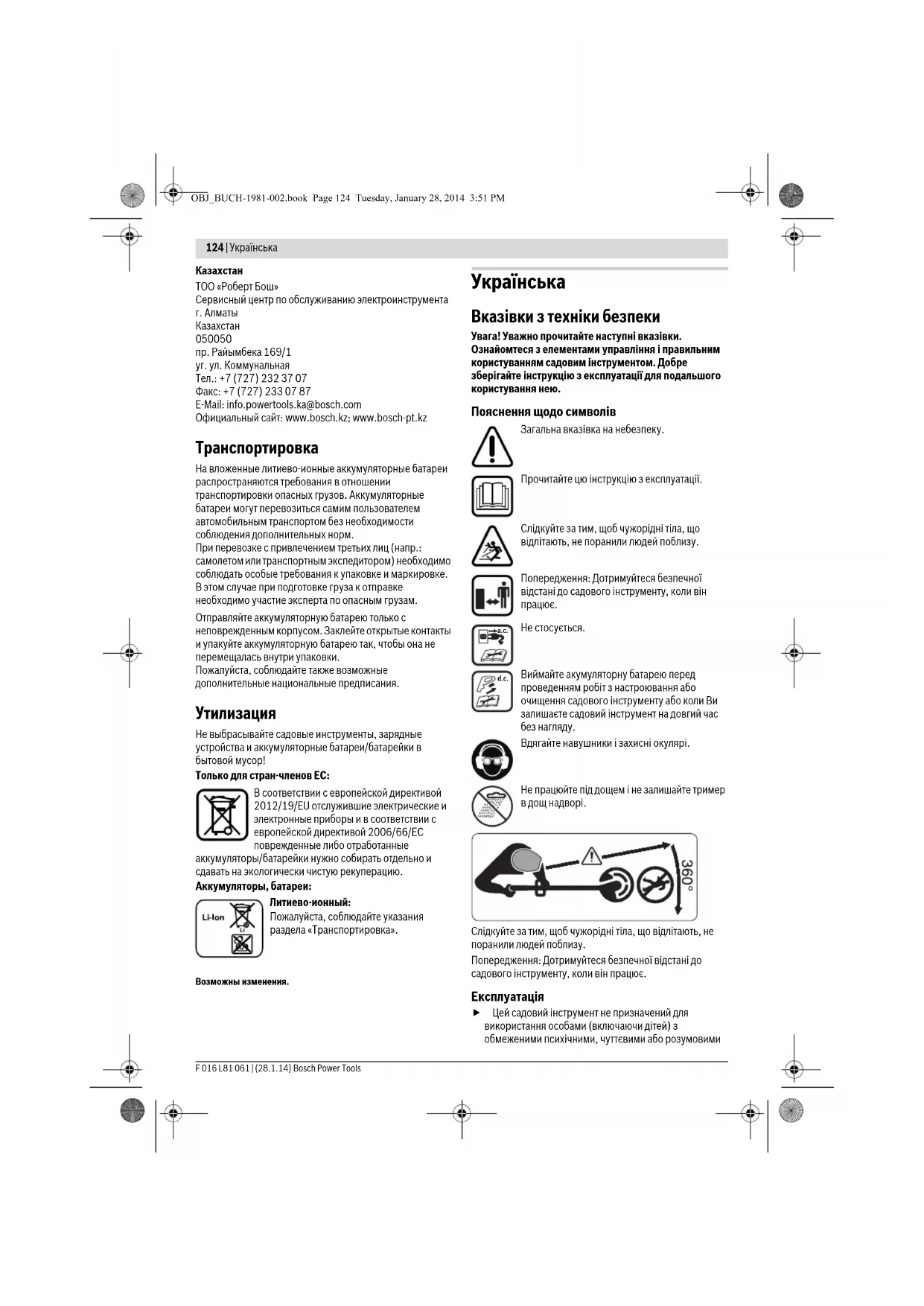

Українська. Сторінка 124

Казакша. Бет 131

АККУМУЛЯТОРНАЯ БАТАРЕЯ

Факс: [phone]

E-Mail: [e-mail]

Вказівки з техніки безпеки

Увага! Уважно прочитайте наступні вказівки. Ознайомтеся з елементами управління і правильним користуванням садовим інструментом. Добре зберігайте інструкцію з експлуатації для подальшого користування нею.

Пояснення щодо символів

Загальна вказівка на небезпеку.

Прочитайте цю інструкцію з експлуатації.

Слідкуйте за тим, щоб чужорідні тіла, що відлітають, не поранили людей поблизу.

Попередження: Дотримуйтеся безпечної відстані до садового інструменту, коли він працює.

Не стосується.

Виймайте акумуляторну батарею перед проведенням робіт з настроювання або очищення садового інструменту або коли Ви залишаєте садовий інструмент на довгий час без нагляду.

Вдягайте навушники і захисні окулярі.

Не працюйте під дощем і не залишайте тример в дощ надворі.

360°

Слідкуйте за тим, щоб чужорідні тіла, що відлітають, не поранили людей поблизу.

Попередження: Дотримуйтеся безпечної відстані до садового інструменту, коли він працюс.

Експлуатація

Цей садовий інструмент не призначений для використання особами (включаючи дітей) з обмеженими психічними, чуттєвими або розумовими

Українська | 125

здатностями або недостатнім досвідом та/або недостатніми знаннями – це дозволяється робити лише у тому випадку, якщо за ними спостерігає особа, що відповідає за їхню безпеку, або вони отримують від неї вказівки щодо того, як слід використовувати прилад. Необхідно спостерігати за дітьми, щоб переконатися, що вони не грають з садовим інструментом.

В жодному разі не дозволяйте користуватися тримером
дітям і особам, що не знайомі з цими інструкціями. Національні приписи можуть обмежувати допустимий вік користувача. Якщо Ви саме не працюсте з тримером, зберігайте його в недоступному для дітей місці.
Ніколи не працюйте з тримером, якщо відсутні або пошкоджені кришки або захисні пристрої або якщо вони неправильно встановлені.
▶ Перед початком роботи та після удару перевірте садовий інструмент на предмет зношення і пошкоджень і за необхідністю віддайте його у ремонт.
▶ Не користуйтеся приладом, якщо Ви стомлені або знаходитеся під дісю наркотиків, спиртних напоїв або ліків.
Одягайте довгі, міцні штани, міцне взуття та рукавиці. Не одягайте просторий одяг, прикраси, короткі штани, сандалі і не працюйте босоніж. Щоб волосся не заплуталося в рухомих деталях, підв'язуйте його вище рівня плечей.
▶ При обслуговуванні садового інструменту одягайте захисні окуляри та навушники.
Завжди зберігайте стійке положення і рівновагу. Не перенапружуйтесь.
Ніколи не користуйтеся тримером, коли поблизу знаходяться люди, зокрема діти, або домашні тварини.
▶ За нещасні випадки, тілесні ушкодження інших людей і пошкодження чужого майна відповідає користувач.
▶ Перш ніж торкатися до ножа, зачекайте, поки він не зупиниться. Після вимкнення мотора ніж ще продовжує обертатися і може призвести до поранень.
▶ Працюйте лише при денному світлі або при доброму штучному освітленні.
▶ Не працюйте тримером за поганих погодних умов, зокрема, коли збирається гроза.
▶ При використанні тримера в мокрій траві його продуктивність роботи зменшується.
▶ Перед перенесенням тримера з/до місця роботи вимикайте його.
Вмикайте садовий прилад лише тоді, коли руки і ноги знаходитимуться на достатній відстані від ножа.
▶ Не підсовуйте руки і ноги під ліску, що обертається.
▶ Перед тим, як міняти ніж, вийміть акумуляторну батарею.
▶ Ніколи не використовуйте металеві різальні елементи для цього тримера.

Регулярно перевіряйте тример і виконуйте роботи з його техобслуговування.
Віддавайте тример на ремонт лише в авторизовану сервісну майстерню.
Постійно слідкуйте за тим, щоб у вентиляційних щілинах не було трави.
Виймання акумуляторної батареї:
– завжди перед тим, як залишити садовий інструмент без нагляду
- перед тим, як міняти ніж
– перед очищенням або роботами на тримері
Зберігайте садовий інструмент в безпечному, сухому і недосяжному для дітей місці. Не ставте інші предмети на садовий інструмент.
3 міркувань техніки безпеки міняйте зношені або пошкоджені деталі.
Слідкуйте за тим, щоб нові деталі були від Bosch.
Ніколи не включайте садовий інструмент без монтованих відповідних деталей.

Вказівки щодо оптимального поводження з акумулятором

▶ Перед тим, як вставляти акумуляторну батарею, переконайтеся, що садовий інструмент вимкнено.
Встромляння акумуляторної батареї у ввімкнутий садовий інструмент може призвести до нещасного випадку.
Захищайте зарядний пристрій від дощу і вологи. Потрапляння води в зарядний пристрій збільшує ризик ураження електричним струмом.
Заряджуйте акумуляторні батареї лише в зарядних пристроях, що рекомендовані виготовлювачем. Зарядний пристрій може займатися, якщо в ньому будуть заряджатися непередбачені акумуляторні батареї.
Не заряджайте акумуляторні батареї інших виробників. Зарядний пристрій придатний лише для заряджання літієво-іонних акумуляторних батарей Bosch з напругою, зазначеною в технічних даних. В іншому випадку існус небезпека пожежі і вибуху.
- Тримайте зарядний пристрій в чистоті. Забруднення можуть призводити до ураження електричним струмом.
Кожний раз перед використанням перевіряйте зарядний пристрій, кабель і штепсель. Не користуйтеся зарядним пристроєм, якщо помітите пошкодження. Не розкривайте зарядний пристрій самостійно; ремонтувати його дозволяється лише кваліфікованим фахівцям з використанням оригінальних запчастин. Пошкоджений зарядний пристрій, шнур або штепсель збільшує ризик ураження електричним струмом.
Не користуйтеся зарядним пристроєм на основі, що може легко займатися, (напр., на папері, текстильних матеріалах тощо) або в горючому середовищі. Нагрівання зарядного пристрою під час заряджання може призводити до пожежі.

126 | Українська

Використовуйте лише акумуляторні батареї Bosch, які передбачені для даного садового інструменту. Використання інших акумуляторних батарей може призвести до травми і небезпеки пожежі.
Зберігайте акумуляторну батарею, що саме не застосовується, віддалік від канцелярських скріпок, монет, гвинтів та інших невеликих металевих предметів, що можуть спричиняти перемкнення контактів. Коротке замикання між контактами акумуляторної батареї може призводити до опіку або пожежі.
При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.
▶ Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання.
Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, води та вологи. Існує небезпека вибуху.
▶ Не можна закорочувати акумуляторну батарею. Існує небезпека вибуху.
При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи.
Захищайте акумулятор від вологи і води.
Зберігайте акумулятор лише при температурі від 0 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в машині.
Час від часу прочищайте вентиляційні отвори акумулятора м'яким, чистим і сухим пензликом.

Вказівки з техніки безпеки для зарядних пристроїв

Прочитайте всі вказівки з техніки безпеки та інструкції. Невиконання правил та вказівок з техніки безпеки може призводити до ураження електричним струмом, пожежі та/або важких серйозних травм.

Зберігайте всі правила з техніки безпеки і вказівки на майбутнє.

Захищайте зарядний пристрій від дощу і вологи. Потрапляння води в зарядний пристрій збільшус ризик ураження електричним струмом.

Не заряджайте акумуляторні батареї інших виробників. Зарядний пристрій придатний лише для заряджання літієво-іонних акумуляторних батарей Bosch з напругою, зазначеною в технічних даних. В іншому випадку існує небезпека пожежі і вибуху.
- Тримайте зарядний пристрій в чистоті. Забруднення можуть призводити до ураження електричним струмом.

Кожний раз перед використанням перевіряйте зарядний пристрій, кабель і штепсель. Не користуйтеся зарядним пристроєм, якщо помітите пошкодження. Не розкривайте зарядний пристрій самостійно; ремонтувати його дозволяється лише кваліфікованим фахівцям з використанням оригінальних запчастин. Пошкоджений зарядний пристрій, шнур або штепсель збільшує ризик ураження електричним струмом.
Не користуйтеся зарядним пристроєм на основі, що може легко займатися, (напр., на папері, текстильних матеріалах тощо) або в горючому середовищі. Нагрівання зарядного пристрою під час заряджання може призводити до пожежі.
Дивіться задітьми. Діти не повинні гратися з зарядним пристроєм.
Дітям та особам, які внаслідок ураження фізичних, сенсорних або розумових здібностей чи відсутність досвіду або знань не в стані безпечно працювати з зарядним пристроєм, забороняється користуватися зарядним пристроєм без нагляду або інструктажу відповідальної особи. Інакше може виникнути небезпека неправильного користування та одержання травм.

Символи

Наступні символи стануть Вам в пригоді, коли Ви будете читати та щоб зрозуміти інструкцію з експлуатації. Запам'ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися садовим інструментом.

Символ Значення

Вдягайте захисні рукавиці

Напрямок реакції

Напрямок руху

Bara

Вмикання

Вимикання

Дозволена дія

Заборонена дія

CLICK!

Відчутний шум

Приладдя/запчастини

Українська | 127

Призначення приладу

Прилад призначений для зрізування трави і бур'яну попід

кущами, а також на косогорах і попід краями, куди не

достає газонокосарка.

Використання за призначенням розраховане на

температуру зовнішнього середовища від 0 °C до 40 °C.

Технічні дані

Тример	ART 23-18 LI	ART 23-18 LI+	ART 26-18 LI	ART 26-18 LI+
Товарний номер	3 600 HA5 C.. 3 600 HA5 C.. 3 600 HA5 E.. 3 600 HA5 E..
Кількість обертів на холостому ходу	хвил.1	7000/8000 7000/8000 7000/8000 7000/8000
Регульована рукоятка		●	●	●
Діаметр кругового захвату	см 23 23 26 26
Вага відповідно до EPTA-Procedure 01/2003	кг 2,4 2,7 2,5 2,8
Акумуляторна батарея	іонно-літієва іонно-літієва іонно-літієва іонно-літієва
Товарний номер
- 1 , 5 А г о д .	2 607 336 207	2 607 336 207	2 607 336 207	2 607 336 207
- 2 , 0 А г о д .	2 607 336 921	2 607 336 921	2 607 336 921	2 607 336 921
Ном. напруга	B=	18	18 18 18
Ємність
- 2 607 336 207	Агод.	1,5	1,5	1,5
- 2 607 336 921	Агод.	2,0	2,0	2,0
Кількість акумуляторних елементів
- 2 607 336 207		5	5	5
- 2 607 336 921		5	5	5
Зарядний пристрій	AL 2204 CV	AL 2204 CV	AL 2204 CV	AL 2204 CV
Товарний номер	EU	2 607 225 273	2 607 225 273	2 607 225 273
	UK	2 607 225 275	2 607 225 275	2 607 225 275
	AUS	2 607 225 277	2 607 225 277	2 607 225 277
Зарядний струм	A	0,43	0,43	0,43
Допустимий температурний діапазон заряджання	°C	0 - 45	0 - 45	0 - 45
Тривалість заряджання при смності акумулятора, бл.
- 1 , 5 А •год.	хвил.	207	207	207
- 2 , 0 А •год.	хвил.	290	290	290
Вага відповідно до EPTA-Procedure 01/2003	кг	0,7	0,7	0,7
Клас захисту		☐/II	☐/II	☐/II
Зважайте на товарний номер, що зазначений на заводській табличці Вашого садового інструменту. Торговельна назва окремих садових інструментів може розрізнятися.

128 | Українська

Тример		ART 23-18 LI	ART 23-18 LI+	ART 26-18 LI	ART 26-18 LI+
Зарядний пристрій		AL 2215 CV	AL 2215 CV	AL 2215 CV	AL 2215 CV
Товарний номер	EU	2 607 225 471	2 607 225 471	2 607 225 471	2 607 225 471
	UK	2 607 225 473	2 607 225 473	2 607 225 473	2 607 225 473
	AUS	2 609 225 475	2 609 225 475	2 609 225 475	2 609 225 475
Зарядний струм	A	1	,	5	1,5 1,5 1,5
Допустимий температурнийдіапазон заряджання	°C 0 -45 0 -45 0 -45 0 -45
Тривалість заряджання приємності акумулятора, бл.- 1 , 5 А •год.	хвил.	63	63	63	63
- 2 , 0 А •год.	хвил.	85	85	85	85
Вага відповідно доEPTA-Procedure 01/2003	кг 0,4 0,4 0,4 0,4
Клас захисту		☐/II	☐/II	☐/II	☐/II
Серійний номер		див. заводську табличку на садовому інструменті
Зважайте на товарний номер, що зазначений на заводській табличці Вашого садового інструменту. Торговельна назва окремих садовихінструментів може розрізнятися.

Інформація щодо шуму і вібрації

Рівень шумів визначений відповідно до європейської норми EN 60335.		ART 23-18 LI	ART 23-18 LI+	ART 26-18 LI	ART 26-18 LI+
	3 600 ...	HA5 C..	HA5 C..	HA5 E..	HA5 E..
А-зважений рівень звукового тиску від приладу, як правило, становить:
звукове навантаження	дБ(А)	60	60	67	67
звукова потужність	дБ(А)	81	81	88	88
похибка К	дБ	=3	=3	=3	=3
Вдягайте навушники!
Загальна вібрація (векторна сума трьох напрямків) визначена відповідно до європейської норми EN 60335:
вібрація a_h	m/c^2	< 2,5	< 2,5	< 2,5	< 2,5
похибка К	m/c^2	=1,5	=1,5	=1,5	=1,5

Українська | 129

Заява про відповідність СЕ

	ART 23-18 LI ART 23-18 LI+ ART 26-18 LI ART 26-18 LI+
	3 600 ...	HA5 C..	HA5 C..	HA5 E..	HA5 E..
Ми заявляємо під нашу виключну відповідальність, що описаний в «Технічних даних» продукт відповідає таким нормам або нормативним документам: EN 60335 у відповідності до положень директиви 2011/65/ЄС, 2004/108/ЄС, 2006/42/ЄС, 2000/14/ЄС. 2000/14/ЄС: гарантована звукова потужність Процедура оцінки відповідності згідно з додатком V.	дБ(А) 88 88 91 91

Категорія продукту: 33

Призначений центр:

Технічна документація (2006/42/EC, 2000/14/EC):

Монтаж та експлуатація

Дія Малюнок
Обсяг поставки 1
Монтаж захисної кришки 2
Регулювання рукоятки 3
Монтаж коліщаток 4
Заряджання акумуляторної батареїВстромляння і виймання акумуляторноїбатареї 5
Замініть ножи	6
Налаштування робочого кута	7
Вмикання/вимикання	8
Вказівки щодо роботиНастроювання робочої висоти	9
Технічне обслуговування, очищення тазберігання	10
Вибір приладя	11

Початок роботи

Для Вашої безпеки

Увага: Перед тим, як проводити роботи з настроювання або очищення, вимкніть садовий інструмент та вийміть акумуляторну батарею.
Після вимкнення тримера з акумуляторною батареєю ніж ще декілька секунд обертається. Перш ніж знову вмикати прилад, зачекайте, поки мотор/ніж не зупиниться.
▶ Не вмикайте занадто швидко після вимикання.
Рекомендується використовувати дозволені Bosch ліски. При використанні іншої ліски результат підрізання може відрізнятися.

Заряджання акумуляторної батареї

He використовуйте інші зарядні пристрої. Поставлений разом з садовим інструментом зарядний пристрій розрахований на літієво-іонний акумулятор, що стоіть в інструменті.
Зважайте на напругу в мережі! Напруга джерела живлення має відповідати даним на заводській табличці зарядного пристрою. Зарядні пристрої, розраховані на 230 В, можуть працювати також і від 220 В.

Акумуляторна батарея має елемент для контролю за температурою, який допускає заряджання лише в температурному діапазоні від 0 °C до 45 °C. Цим забезпечується тривалий експлуатаційний резерв акумулятора.

Вказівка: Акумулятор постачається частково зарядженим. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити у зарядному пристрої.

Літієво-іонний акумулятор можна заряджати коли заводно, це не скорочує його експлуатаційний ресурс. Переривання процесу заряджання не пошкоджус акумулятор.

130 | Українська

Літісво-іонний акумулятор захищений від глибокого розряджання за допомогою «Electronic Cell Protection (ECP)». При розрядженому акумуляторі садовий інструмент завдяки схемі захисту вимикається: Ніж більше не рухається.

Після автоматичного вимикання садового інструменту більше не

натискуйте на вимикач. Це може пошкодити акумулятор.

Індикатор зарядженості акумуляторної батареї

Індикатор зарядженості акумуляторної батареї на рукоятці виробу показує низький ступінь зарядженості трьохразовим блиманням при натисканні на вимикач. В такому випадку акумуляторну батарею треба вийняти і зарядити.

Заряджання

Процес заряджання починається, коли мережний штепсель зарядного пристрою буде встрошлений в розетку і акумуляторна батарея буде встрошлена в зарядний пристрій.

Завдяки інтелектуальній системі заряджання ступінь зарядженості акумуляторної батареї автоматично розпізнається та заряджання здійснюється оптимальним струмом в залежності від температури та напруги акумулятора.

Це зберігає акумуляторну батарею, і – при її збереженні у зарядному пристрої – вона завжди буде повністю заряджена.

Вказівка: Процес заряджання можливий лише в тому випадку, якщо температура акумуляторної батареї знаходиться в межах допустимого температурного діапазону заряджання, див. розділ «Технічні дані».

Мигання індикатора зарядження акумуляторної батареї

Процес заряджання сигналізується миганням індикатора зарядження акумуляторної батареї.

Постійне свічення індикатора зарядження акумуляторної батареї

Постійне свічення індикатора зарядження акумуляторної батареї сигналізує, що акумуляторна батарея повністю заряджена або що

температура акумуляторної батареї знаходиться поза межами допустимого температурного діапазону заряджання і тому зарядження не можливе. Тільки-но буде досягнутий допустимий температурний діапазон зарядження, акумуляторна батарея почне заряджатися. Якщо акумуляторна батарея не встромлена, постійне свічення світлодіодного індикатора свідчить про те, що штепсель встрошлений у розетку і зарядний пристрій готовий до роботи.

Вказівки щодо заряджання

При постійних циклах заряджання або таких, що безперервно повторюються один за одним декілька разів, зарядний пристрій може нагрітися. Однак це не є небезпечним і не свідчить про технічну несправність зарядного пристрою.

Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти.

Пошук несправностей

Симптоми Можнона причина Що робити

Захисна кришка не насувається на дисковий ніж	Неправильний монтаж	Зніміть різальну тарілку і знову монтуйте захисний кожух
Тример не працює	Акумуляторна батарея розрядилася	Зарядіть акумуляторну батарею, див. також вказівки щодо заряджання
	Акумуляторна батарея занадто холодна/занадто гаряча	Дайте акумуляторній батареї нагрітися/охолонути
Тример працює з перебоями	Пошкоджена внутрішня проводка садового інструменту	Зверніться в сервісну майстерню
	Несправний вимикач Зверніться в сервісну майстерню
Перевантаження садового інструменту	Трава занадто висока	Зрізайте траву шарами
Садовий інструмент не ріже	Ніж пошкодився	Замініть ножи
Посилена вібрація	Ніж пошкодився	Замініть ножи

F016 L81 061 | (28.1.14) Bosch Power Tools

Казакша | 131

Сервіс та надання консультацій щодо використання продукції

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на заводській табличці садового інструменту.

Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати negативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

ТОВ «Роберт Бош»

Сервісний центр електроінструментів

вул. Крайня, 1, 02660, Київ-60

Україна

Тел.: [phone] (багатоканальний)

E-Mail: [e-mail]

Офіційний сайт: www.bosch-powertools.com.ua

Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.

Транспортування

На додані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без необхідності виконання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. В цьому випадку при підготовці посилки повинен приймати участь експерт з небезпечних вантажів.

Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.

Утилізація

Не викидайте садові інструменти, зарядні пристрої та акумуляторні батареї/батарейки в побутове сміття!

Лише для країн ЄС:

Відповідно до європейської директиви 2012/19/EU та свропейської директиви 2006/66/EC відпрацьовані електро- і електронні інструменти, пошкоджені або відпрацьовані акумуляторні батареї/

батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом.

Будь ласка, зважайте на вказівки в розділі «Транспортування».

Можливі зміни.

Қазақша

Факс: [phone]

E-Mail: [e-mail]

Тел./факс: [phone]

Mo6.: 070 595 888

Транспорт
