КОРИСНИЧКИ ПРИРАЧНИК ART 2318 LI BOSCH
Безбедносни напомени
Внимание! Ве молиме прочитајте ги следниве упатства. Запознајте се со командите и со соодветната употреба на косачката. Чувајте го упатството за идни консултации.
Толкување на симболите
Општи безбедносни правила.
Прочитајте го упатството за употреба.
Внимавајте предмети коишто летаат од косачката да не ги повредат личностите коишто стојат околу уредот.
Предупредување: Држете се на безбедно растојание од косачката додека таа работи.
Не е применливо.
Извадете ја батеријата пред чистење, поправање или складирање на машината.
Носете заштитни слушалки и очила.
Не поткаструвајте додека врне и не оставајте го тримерот на отворено кога врне.
Кога поткаструвате, внимавајте гранчињата што летаат да не ги повредат лицата коишто се наоѓаат во непосредна близина.
Предупредување: Држете се на безбедно растојание од косачката додека таа работи.
154 | Македонски
Ракување
Оваа косачка не е наменета за лица (вклучувајќи деца) со ограничени физички, сензорни или ментални способности, или со недостаток на искуство и знаење, освен ако не им се обезбедени соодветни инструкции или надзор за употреба на косачката од страна на личност одговорна за нивната безбедност. Внимавајте децата да не си играат со косачката.
▶ Никогаш не дозволувајте им на деца или на необучени лица да го употребуваат тримерот. Државните прописи можат да ја ограничат возраста на ракувачот. Тримерот чувајте го вон дофат на деца и кога не е во употреба.
▶ Не употребувајте го тримерот со оштетени или истрошени штитници, или ако штитниците не се монтирани.
▶ Пред употреба и по удар проверете дали е уредот оштетен или изабен и спроведете ги евентуалните потребни поправки.
▶ Не употребувајте ја машината ако сте уморни, болни или под влијание на алкохол, лекови или дрога.
▶ Носете долги пантолони од крут материјал, цврсти чевли и ракавици. Не носете лабава облека, накит, куси пантолони, сандали и не работете боси. Ако имате долга коса, врзете ја над рамената, за да спречите нејзино заплеткување во подвижните делови на уредот.
▶ Кога уредот е во употреба носете заштитни очила и слушалки.
- Стојте стабилно и секогаш одржувајте рамнотежа. Не исцирлувајте се.
- Никогаш не користете го тримерот кога во близина има други лица, а особено деца или животни.
Ракувачот е одговорен за штетата нанесена на други луѓе или имот.
▶ Почекајте сечилото потполно да застане пред да го допрете. Сечилото продолжува да ротира и откако моторот на уредот ќе згасне и може да предизвика повреда.
Работете само при дневна светлина или при добро осветлување.
▶ Не работете со тримерот при лоши временски услови, а посебно при грмотевици.
▶ Употребата на тримерот на влажна трева ја намалува неговата ефикасност.
Згаснете го уредот кога го пренесувате до и од местото на работа.
▶ Веднаш згаснете го уредот ако вашите нозе или раце се преблиску до сечилото.
▶ Не приближувајте ги нозете и рацете до вртечките елементи на сечилото.
▶ Пред замена на сечилото извадете ја батеријата.
▶ Никогаш не употребувајте метални елементи за сечилото на овој тример.
▶ Редовно проверувајте го и одржувајте го тримерот.
▶ Тримерот носете го на поправка само во овластен сервис.
▶ Секогаш проверувајте ги отворите за воздух да не се затнати од искосените отпадоци.
▶ Извадете ја батеријата:
- секогаш кога уредот го оставате без надзор на извесно време
- за замена на сечилото
- за чистење или поправка
▶ Чувајте го уредот на безбедно, суво место вон дофат на деца. Не ставајте други предмети на уредот.
▶ Поради безбедносни причини, веднаш заменете ги истрошените или оштетените делови.
▶ Секогаш користете Bosch оригинални резервни делови.
▶ Никогаш не користете го уредот ако на него не се монтирани придружните делови.
Напомени за оптимално користење на батериите
▶ Осигурајте се дека косачката е исклучена пред да и ја ставите батеријата. Ставањето на батеријата додека косачката работи може да предизвика несреќа.
▶ Полначот држете го подалеку од дожд и влага.
Навлегувањето на вода во полначот го зголемува ризикот од електричен удар.
▶ Батеријата полнете ја само со полначи препорачани од Bosch. Полнач што е погоден за полнење на еден вид батерии може да предизвика пожар кога се користи за полнење на некој друг, несоодветен вид на батерии.
▶ Не полнете други батерии. Полначот е наменет само за Бош литиум-јонски батерии со волтажа опишана во техничките карактеристики. Во спротивно, постои ризик од пожар и од експлозија.
▶ Одржувајте ја чистотата на полначот. Доколку се извалка, постои опасност од електричен удар.
▶ Пред секое користење, проверете го полначот, кабелот и приклучокот. Не го користете полначот, доколку приметите оштетувања. Не го отворајте сами полначот и оставете го на поправка кај квалификуван стручен персонал кој ќе користи само оригинални резервни делови. Оштетениот полнач, кабел и приклучок го зголемуваат ризикот за електричен удар.
Не го користете полначот на лесно запалива подлога (на пр. хартија, текстил итн.) односно во запалива околина. Постои опасност од пожар заради затоплувањето на уредот што произлегува при полнењето.
▶ Употребувајте само Бош батерии наменети за оваа косачка. Употребата на некои други батерии може да предизвика повреда или пожар.
▶ Кога не ја користите батеријата, чувајте ја понастрана од парички, спојувалки, клучеви, шајки, завртки и други метални предмети што можат да направат спој од едниот до другиот пол. Краток спој
меѓу двата пола може да предизвика пожар или изгореници.
▶ При погрешно користење, може да истече течноста од батеријата. Избегнувајте контакт со неа. Доколку случајно дојдете во контакт со течноста, исплакнете ја со вода. Доколку течноста дојде во контакт со очите, побарајте лекарска помош. Истечената течност од батеријата може да предизвика кожни иритации или изгореници. ▶ Не ја отворајте батеријата. Постои опасност од краток спој. ▶ Заштитете ја батеријата од топлина, на пр. од трајно изложување на сончеви зраци, оган, вода или влага. Постои опасност од експлозија. ▶ Не предизвикувајте краток спој на батеријата. Инаку, постои опасност од експлозија. ▶ Доколку се оштети батеријата или не се користи правилно, од неа може да излезе пареа. Внесете свеж воздух и доколку има повредени однесете ги на лекар. Пареата може да ги надразни дишните патишта. ▶ Заштитете ја батеријата од влага и вода. ▶ Складирајте ја батеријата во граници на температура од 0 °C до 50 °C. Не ја оставајте батеријата на пр. во автомобилот летно време. ▶ Повремено чистете ги отворите за проветрување на батеријата со мека, чиста и сува четка.
Безбедносни напомени за полначи
Прочитајте ги сите безбедносни предупредувања и упатства.
Непочитувањето на безбедносните предупредувања и упатства може да доведе до електричен удар, пожар и/или сериозни повреди.
Чувајте ги сите безбедносни предупредувања и упатства за идни консултации.
Полначот држете го подалеку од дожд и влага. Навлегувањето на вода во полначот го зголемува ризикот од електричен удар.
▶ Не полнете други батерии. Полначот е наменет само за Бош литиум-јонски батерии со волтажа опишана во техничките карактеристики. Во спротивно, постои ризик од пожар и експлозија. ▶ Одржувајте ја чистотата на полначот. Доколку се извалка, постои опасност од електричен удар. ▶ Пред секое користење, проверете го полначот, кабелот и приклучокот. Не го користете полначот доколку приметите оштетувања. Не го отворајте сами полначот и оставете го на поправка кај квалификуван стручен персонал кој ќе користи само оригинални резервни делови. Оштетениот полнач, кабел и приклучок го зголемуваат ризикот од електричен удар.
▶ Не го користете полначот на лесно запалива подлога (на пр. хартија, текстил итн.) односно во запалива околина. Постои опасност од пожар заради затоплувањето на уредот што произлегува при полнењето. ▶ Не ги оставајте децата без надзор. Така ќе се осигурате дека децата нема да си играат со полначот. Децата и лицата кои поради нивните физички, сензорни или духовни способности или нивно неискуство или непознавање не се во состојба безбедно да ракуваат со полначот, не смеат да го користат истиот без надзор или инструкции од страна на одговорно лице. Инаку постои опасност од погрешна употреба и повреди.
Ознаки
Следните симболи се важни за читање и разбирање на упатството за употреба. Ве молиме проучете ги симболите и нивното значење. Правилната интерпретација на симболите ќе Ви помогне подобро и побезбедно да ја користите косачката.
Ознака Значење
Носете заштитни ракавици
Правец на реакција
Правец на движење
Тежина
Вклучување
Исклучување
Дозволена функција
Забранети акции
CLICK!
Ниво на бучавата
Употреба со соодветна намена
Уредот е наменет за косење трева и плевел под грмушки, покрај рабови и агли коишто не можат да се искосат со косачка.
Уредот е наменет за употреба при надворешна температура меѓу 0 °C и 40 °C.
156 | Македонски
Технички податоци
| Тример за трева | ART 23-18 LI | ART 23-18 LI+ | ART 26-18 LI | ART 26-18 LI+ |
| Број на дел/артикл | | 3 600 HA5 C.. | 3 600 HA5 C.. | 3 600 HA5 E.. | 3 600 HA5 E.. |
| Број на празни вртежи | min-1 | 7000/8000 | 7000/8000 | 7000/8000 | 7000/8000 |
| Прилагодлива рачка | | ● | ● | ● | ● |
| Просечен дијаметар | см 23 23 26 26 | | | | |
| Тежина согласно EPTA-Procedure 01/2003 | кг 2,4 2,7 2,5 2,8 | | | | |
| Батерија | Литиум-јонска | Литиум-јонска | Литиум-јонска | Литиум-јонска |
| Број на дел/артикл | | | | | |
| - 1 , 5 A h | 2 607 336 207 | 2 607 336 207 | 2 607 336 207 | 2 607 336 207 |
| - 2 , 0 A h | 2 607 336 921 | 2 607 336 921 | 2 607 336 921 | 2 607 336 921 |
| Номинален напон | волти= 18 18 18 18 | | | | |
| Капацитет | | | | | |
| - 2 607 336 207 | Ah | 1,5 | 1,5 | 1,5 | 1,5 |
| - 2 607 336 921 | Ah | 2,0 | 2,0 | 2,0 | 2,0 |
| Број на батериски келии | | | | | |
| - 2 607 336 207 | | 5 | 5 | 5 | 5 |
| - 2 607 336 921 | | 5 | 5 | 5 | 5 |
| Полнач | AL 2204 CV | AL 2204 CV | AL 2204 CV | AL 2204 CV |
| Број на дел/артикл | EU | 2 607 225 273 | 2 607 225 273 | 2 607 225 273 | 2 607 225 273 |
| UK | 2 607 225 275 | 2 607 225 275 | 2 607 225 275 | 2 607 225 275 |
| AUS | 2 607 225 277 | 2 607 225 277 | 2 607 225 277 | 2 607 225 277 |
| Струја за полнење | A | 0,43 | 0,43 | 0,43 | 0,43 |
| Дозволени граници на температура за полнење | °C | 0 - 45 | 0 - 45 | 0 - 45 | 0 - 45 |
| Време на полнење при капацитет на батеријата одоколу | | | | | |
| - 1 , 5 A h | мин | 207 | 207 | 207 | 207 |
| - 2 , 0 A h | мин | 290 | 290 | 290 | 290 |
| Тежина согласно EPTA-Procedure 01/2003 | кг 0,7 0,7 0,7 0,7 | | | | |
| Класа на заштита | | ☐/П | ☐/П | ☐/П | ☐/П |
| Полнач | AL 2215 CV | AL 2215 CV | AL 2215 CV | AL 2215 CV |
| Број на дел/артикл | EU | 2 607 225 471 | 2 607 225 471 | 2 607 225 471 | 2 607 225 471 |
| UK | 2 607 225 473 | 2 607 225 473 | 2 607 225 473 | 2 607 225 473 |
| AUS | 2 609 225 475 | 2 609 225 475 | 2 609 225 475 | 2 609 225 475 |
| Струја за полнење | A | 1,5 | 1,5 | 1,5 | 1,5 |
| Дозволени граници на температура за полнење | °C | 0 - 45 | 0 - 45 | 0 - 45 | 0 - 45 |
| Серискиот број на уредот се наоға на натписната плочка на косачката. Трговските имиња на некои косачки можат да бидат различни. |

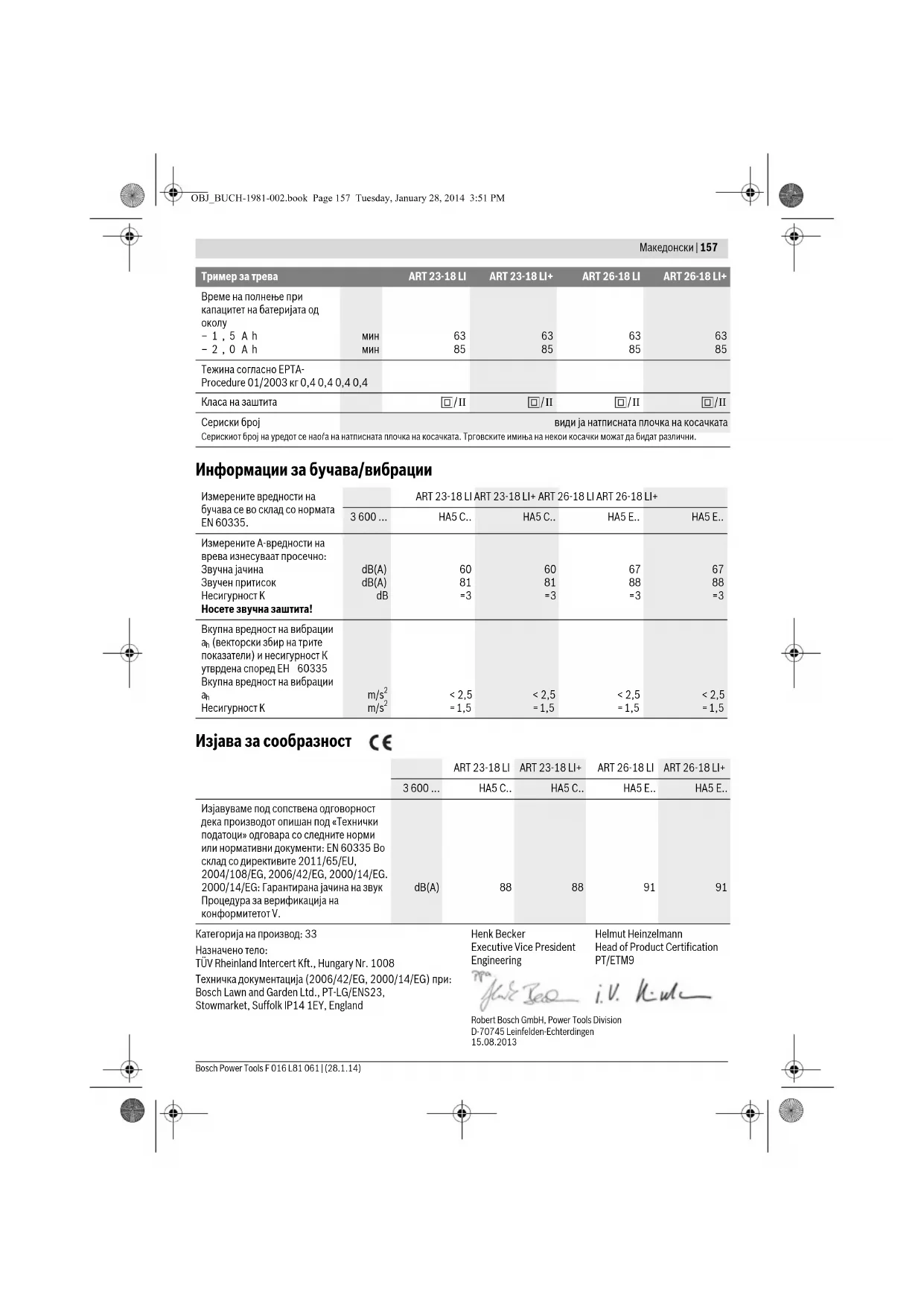

Македонски | 157
| Тример за трева | ART 23-18 LI | ART 23-18 LI+ | ART 26-18 LI | ART 26-18 LI+ |
| Време на полнење при капацитет на батеријата одоколу | | | | |
| - 1 , 5 A h | мин | 63 | 63 | 63 | 63 |
| - 2 , 0 A h | мин | 85 | 85 | 85 | 85 |
| Тежина согласно EPTA-Procedure 01/2003 кг 0,4 0,4 0,4 0,4 |
| Класа на заштита | ☐/II | ☐/II | ☐/II | ☐/II |
| Сериски број | види ја натписната плочка на косачката |
| Серискиот број на уредот се наога на натписната плочка на косачката. Трговските имиња на некои косачки можат да бидат различни. |
Информации за бучава/вибрации
| Измерените вредности набучава се во склад со норматаEN 60335. | ART 23-18 LI ART 23-18 LI+ ART 26-18 LI ART 26-18 LI+ |
| 3 600 ... | HA5 C.. | HA5 C.. | HA5 E.. | HA5 E.. |
| Измерените А-вредности наврева изнесуваат просечно:Звучна јачина | dB(A) | 60 | 60 | 67 | 67 |
| Звучен притисок | dB(A) | 81 | 81 | 88 | 88 |
| Несигурност К | dB | =3 | =3 | =3 | =3 |
| Носете звучна заштита! | | | | | |
| Вкупна вредност на вибрации ah (векторски збир на трите показатели) и несигурност Кутврдена според ЕН 60335 | m/s 2 | < 2,5 | < 2,5 | < 2,5 | < 2,5 |
| Несигурност К | m/s 2 | =1,5 | =1,5 | =1,5 | =1,5 |
Изјава за сообразност СЕ
| | ART 23-18 LI | ART 23-18 LI+ | ART 26-18 LI | ART 26-18 LI+ |
| 3 600 ... | HA5 C.. | HA5 C.. | HA5 E.. | HA5 E.. |
| Изјавуваме под сопствена одговорностдека производот опишан под «Техничкиподатоци» одговара со следните нормиили нормативни документи: EN 60335 Восклад со директивите 2011/65/EU,2004/108/EG, 2006/42/EG, 2000/14/EG.2000/14/EG: Гарантирана јачина на звук Процедура за верификација наконформитетот V. | dB(A) | 88 | 88 | 91 | 91 |
| Категорија на производ: 33Назначено тело:TÜV Rheinland Intercert Kft., Hungary Nr. 1008Техничка документација (2006/42/EG, 2000/14/EG) при:Bosch Lawn and Garden Ltd., PT-LG/ENS23,Stowmarket, Suffolk IP14 1EY, England | | Henk BeckerExecutive Vice PresidentEngineering[IMAGE]Robert Bosch GmbH, Power Tools DivisionD-70745 Leinfelden-Echterdingen15.08.2013 | Helmut HeinzelmannHead of Product CertificationPT/ETM9i.V. H.ud |
Bosch Power Tools F 016 L81 061 | (28.1.14)
158 | Македонски
Монтажа и користење
| Цел на користењето Слика |
| Обем на испорака 1 |
| Монтажа на штитникот 2 |
| Прилагодување на рачката 3 |
| Монтажа на тркалата 4 |
| Полнење на батеријатаВметнување и отстранување на батеријата | 5 |
| Заменете го сечилото 6 |
| Прилагодете го работниот агол 7 |
| Вклучување/исклучување | 8 |
| Совети за работаПрилагодување на работната висина 9 |
| Одржување, чистење и чување | 10 |
| Бирање на опрема | 11 |
Вклучување
За Ваша безбедност
▶ Внимание: Ако машината забавува, исклучете ја и наполнете ја батеријата. ▶ По исклучувањето на безжичниот тример сечилото продолжува да врти уште неколку секунди. Почекајте моторот и сечилото потполно да престанат со работа пред повторно да го вклучите тримерот. ▶ Немојте брзо наизменично да го вклучувате и исклучувате тримерот. ▶ Се препорачува употребата на елементи за сечилото одобрени од страна на Бош. При употреба на други елементи косењето може да се разликува.
Полнење на батеријата
▶ Не употребувајте друг полнач. Приложениот полнач е наменет за литиум-јонската батерија што се наоѓа во оваа косачка. ▶ Внимавајте на електричниот напон! Напонот на изворот на струја мора да одговара на оној кој е наведен на спецификационата плочка на полначот. Полначите означени со 230 волти исто така може да се користат и на 220 волти.
Батеријата е опремена со температурен монитор кој дозволува полнење само на температури од 0 °C до 45 °C степени. Така се обезбедува долготрајност на батеријата.
Напомена: Батеријата се испорачува полу-наполнета. За да ја наполните целосно батеријата, пред првата употреба ставете ја на полнач додека не се наполни целосно.
Литиум-јонските батерии може да се наполнат во секое време, без да се намали нивниот рок на употреба.
Прекинот при полнењето не и наштетува на батеријата.
Литиум-јонската батерија има «Electronic Cell Protection (ECP)» против потполно празнење. Кога батеријата е скоро празна косачката престанува да работи со цел да се заштити од оштетување: сечилата не се вртат.
ВНИМАНИЕ
Не притискајте го копчето за вклучување откако косачката
автоматски престанала да работи. Батеријата може да се оштети.
Индикатор за батеријата
Ако прекинувачот е притиснат, а индикаторот за батеријата на рачката од производот трепка три пати, тој означува слаба батерија. Во тој случај извадете ја батеријата и наполнете ја.
Процес на полнење
Полнењето започнува кога полначот е приклучен во утикач и батеријата е вметната во него.
Поради интелигентниот процес на полнење, веднаш се препознава состојбата на наполнетост на батеријата и ќе биде наполнета со оптималниот капацитет во зависност од температурата и напонот на батеријата.
Така се негува батеријата и при чување во полначот постојано е наполнета.
Напомена: Полнењето е можно само ако температурата на батеријата е во границите на дозволената температура, види ги «Техничките податоци».
Трепкаво светло на приказот за наполнетост на батеријата
Процесот на брзо полнење се сигнализира со трепкање на приказот за полнење на батеријата.
Трајно светло на приказот за наполнетост на батеријата
Трајно светло на приказот за наполнетост на батеријата сигнализира дека батеријата е целосно наполнета или дека
температурата на батеријата е надвор од дозволените граници за полнење и затоа не може да се наполни. Штом се достигне дозволената граница на температура, батеријата ќе се наполни.
Откако ќе ја извадите батеријата, трајното светло на приказот за полнење сигнализира дека струјниот приклучок е сè уште приклучен на мрежата и полначот е подготвен за работа.
Совети за полнењето
При континуирани или последователни циклуси на полнење без прекин, полначот може да се загрее. Ова е безопасно и не значи дека постои технички дефект на полначот.
Скратеното време на работа по полнењето покажува дека батеријата е истрошена и мора да се замени.
Отстранување грешки
| Затворачот не може да се отвори на дискот за косење. | Погрешна монтажа | Извадете го дискот за косење и повторно затворете го затворачот |
| Тримерот не работи | Празна батерија | Наполнете ја батеријата, исто така погледнете во «Забелешки за полнење» |
| Батеријата е премногу топла/ладна | Пуштете батеријата да се загрее/ олади |
| Тримерот работи со прекини | Неисправни внатрешни инсталации во косачката | Побарајте помош од сервис |
| Прекинувачот е расипан Побарајте помош од сервис |
| Уредот е преоптоварен | Тревата е превисока | Постепено забавувајте |
| Уредот не сече | Продолжниот кабел е оштетен | Заменете го сечилото |
| Зголемени вибрации | Продолжниот кабел е оштетен | Заменете го сечилото |
Сервисна служба и совети при користење
Секогаш при кореспонденција или нарачка на резервни делови наведете го десетцифрениот сериски број што се наоѓа на натписната плочка.
Литиум-јонските батерии подлежат на барањата на Законот за опасни материјали. Батериите може да се транспортираат само од страна на корисникот, без потреба од дополнителни квалификации.
При пренос на истите од страна на трети лица (на пр. воздушен транспорт или шпедиција) неопходно е да се внимава на специјалните напомени на амбалажата и ознаките. Во таков случај, при подготовката на пратката мора да се повика експерт за опасни супстанци.
Транспортирајте ги батериите само доколку куќиштето е неоштетено. Залепете ги отворените контакти и спакувајте ја батеријата на тој начин што нема да се движи во амбалажата.
Ве молиме внимавајте на евентуалните дополнителни национални прописи.
Отстранување
Не фрлајте ја косачката со комуналниот отпад!
Само за земји во рамки на ЕУ
Според Европската директива 2012/19/EU
електричната и електронската опрема што
веќе не е употреблива, како и според
Европската директива 2006/66/EG
неисправните и потрошените акумулатори и
батерии мора да се собираат одвоено од комуналниот отпад и да се одлагаат на начин што не е штетен по околината.
Батерии:
Литиум-јонска:
Прочитајте ги упатствата во поглавјето «Транспорт».
Се задржува правото на промена.
