MANUAL DE UTILIZADOR Hummer H3 CARRERA

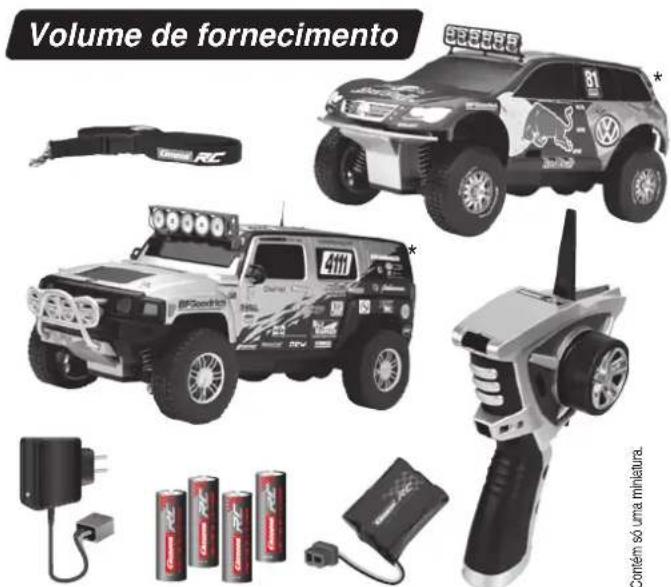

• Contém só uma miniatura. Estimado Cliente: Os nossos parabéns pela aquisição do seu novo carro-miniatura Carrera RC fabri- cado ao nível tecnológico actual. Devido ao nosso empenho constante no aperfeiçoa- mento dos nossos produtos, reservamo-nos o direito de realizar alterações tanto téc- nicas como no equipamento, em materiais e no design sem aviso prévio. Diferenças mínimas entre o presente produto e os dados e ilustrações contidos neste manual, não implicam direitos de qualquer natureza. Este manual de instruções, de uso e de montagem faz parte integrante do produto. A inobservância deste manual de instru- ções e das indicações de segurança nele contidas, implica a extinção da garantia. Guarde este manual para consultas posteriores e para sua eventual entrega a tercei- ros no caso da transferência do carro-miniatura para os mesmos. Condições de garantia Os produtos Carrera são brinquedos de técnica de alta qualidade, pelo que deviam ser tratados com cuidado. Siga necessariamente as indicações contidas no manual de instruções. Todas as peças são submetidas a um controlo rigoroso (reservados os direitos a alterações técnicas e do modelo em prol do melhoramento do produto). Se surgirem contudo alguns defeitos, concede-se uma garantia no âmbito das condições seguintes: A garantia abrange defeitos de material ou de fabrico comprovadamente existentes no momento da aquisição do produto Carrera. O prazo da garantia é de 24 meses, contados a partir da data de aquisição. Excluídos da garantia estão as peças de des- gaste e danos decorrentes de manuseio / utilização incorrectos ou de intervenção no produto. A reparação deve ser realizada unicamente pela empresa Stadlbauer Marke- ting + Vertrieb GmbH ou então por uma empresa por ela devidamente autorizada. No âmbito desta garantia, a empresa Stadlbauer Marketing + Vertrieb GmbH opta pela substituição do produto Carrera completo ou apenas pela substituição das peças defeituosas, ou por um substituto equivalente. Excluídos da garantia estão custos de transporte, de embalagem e de deslocação bem como danos da responsabilidade do adquirente. Estes custos estão a cargo do adquirente. Os direitos de garantia só podem ser exercidos exclusivamente pelo primeiro adquirente do produto Carrera. Os direitos à garantia só podem ser exercidos se

• o cartão de garantia for remetido devidamente preenchido, juntamente com o pro- duto Carrera defeituoso e acompanhado do recibo / factura / talão de aquisição.

• não forem efectuadas alterações arbitrárias no cartão de garantia.

• o brinquedo tiver sido tratado de acordo com as indicações contidas no manual de instruções e utilizado para o uso devido.

• os danos / disfunções não resultarem de força maior ou de desgaste decorrente do funcionamento. Não é possível substituir cartões de garantia. Nota para os Estados da UE: quanto à obrigação do vendedor conceder uma garan- tia legal informa-se que esta obrigação não é limitada por uma garantia material. Declaração de conformidade A Stadlbauer Marketing + Vertrieb GmbH declara por este meio que este modelo, inclu- sive telecomando, se encontram em conformidade com os requisitos fundamentais das seguintes Directivas CE: com as Directivas CE 2009/48 e 2004/108/CE sobre a Compa- tibilidade Electromagnética bem como com as demais disposições aplicáveis da Directiva 1999/5/CE (R&TTE). O original da declaração de conformidade pode ser solicitado em carrera-rc.com Advertências! AVISOS! Este brinquedo não é apropriado para crianças com menos de 3 anos de idade devido a pequenas peças ingeríveis. AVISOS! Perigo de entalamento decorrente do funcionamento! Retire todos os materiais de embalagem e arames de fixação antes de entregar o brinquedo à criança. Conserve a embalagem e o endereço para informações e possíveis consultas posteriores. Este pictograma com o símbolo de baldes de lixo riscados, avisa que as pilhas descarrega- das, baterias, células, blocos de baterias, pilhas em aparelhos, aparelhos eléctricos velhos etc., não devem ser colocados no lixo doméstico, dado que são nocivos ao meio ambiente e à saúde. Contribua para a pre- servação do meio ambiente e da saúde e esclareça também os seus filhos quanto à eliminação correcta de pilhas gastas e aparelhos eléctricos velhos. As pilhas e os aparelhos eléctricos devem ser entregues nos pontos de recolha conhecidos. Aqui, serão devidamente conduzidos à reciclagem. Não se deve utilizar pilhas de tipo diferente nem pilhas novas juntamente com pilhas usadas. Retirar as pilhas descarregadas do brinquedo. Não é permitido recarregar pilhas não-recarregáveis. As pilhas recarregáveis devem ser recarregadas unica- mente sob a vigilância de adultos. Retirar as pilhas recarregáveis do brinquedo antes de as recarregar. Não é permitido ligar os terminais de conexão em curto-circuito. Só é permitido utilizar as pilhas recomendadas ou pilhas de tipo equivalente. Aquando da utilização regular do carregador, dever-se-á verificar o cabo, a tomada e a ficha bem como as tampas e outras partes do mesmo. No caso de qualquer defeito ou avaria, o carregador só deverá ser colocado em funcionamento depois de ter sido reparado. Volume de fornecimento 1 x VW Touareg Hummer H3 1 x Comando 1 x Fita lanyard 1 x Carregador 1 x Bateria 1 x 4 pilhas AAA (não recarregável)1

Antes de cada utilização, dever-se-á verificar se o carro Carrera RC está bem montado; apertar os parafusos e as porcas se for necessário. Um carro Carrera RC é uma miniatura telecomandada e propulsada por bate- rias especiais. Só é permitido utilizar as baterias de lítio e iões Carrera RC originais. VERDE= prontoVERMELHO= a carregar Aquando da colocação em funciona- mento, primeiro ligar o comando e só depois ligar o carro. Para desligar o carro no fim da circu- lação, proceder por ordem inversa. Para evitar que o carro Carrera RC fun- cione com interferências no sistema de comando e ande descontroladamente, dever-se-á verificar se as baterias do comando e do carro estão devidamente carregadas. Coloque o carro sobre o chão sempre com a mão. Nunca lance o carro para o chão. O carro Carrera RC está dimensionado unicamente para efeitos de passa- tempo e deve circular somente nos circuitos e espaços previstos para isso. ATENÇÃO! Não utilize o carro Carrera RC na via de trânsito pública. Evite saltos de parapeitos e rampas com uma altura superior a 20 cm. Não ponha o carro a funcionar debaixo de linhas de alta tensão, postes de radiocomu- nicação ou com trovoada! Interferências atmosféricas podem provocar uma avaria. No caso de grandes diferenças entre a temperatura de armazenamento e a tempe- ratura do sítio onde vai colocar o carro em circulação, aguarde até o carro se aclimati- zar para evitar a formação de água conden- sada que provoca avarias. Cuidado com a ponta da antena; perigo de lesões! Nunca ponha este produto a funcionar sobre relvados. A erva pode enrolar-se fixamente e entalar o movimento do eixo o que provoca o aquecimento do motor. Com um carro Carrera RC não é permitido transportar mercadorias, pessoas nem animais. Nunca utilize detergentes fortes para limpar o seu carro. Nunca ponha o carro Carrera RC a funcionar no exterior com chuva ou com neve. O carro não deve circular por água, poças de água ou neve e deve ser guardado em lugar seco. Nunca utilize o carro Carrera RC na proximidade de rios nem lagos para ele não cair na água. Evite a circulação em circuitos que são só de areia. Não exponha o carro Carrera RC à incidência directa de raios solares. A fim de evitar o sobreaquecimento da electrónica do carro, aquando de uma temperatura superior a 35°C dever-se-á fazer pausas breves regularmente. Prescrições de segurança1

Carregue a pilha necessariamente depois de cada uso para evitar a denominada descarga total da mesma. Carregue a pilha de quando em quando (aprox. cada 2-3 meses). A inobservância do manejo anteriormente descrito, pode provocar defeitos.

• Gastar no máximo 2 pilhas consecutivamente. Depois de colocar 2 pilhas segui- das, é obrigatório fazer uma pausa de aprox. 20 minutos.

• Evitar a aplicação permanente do motor.

• Se o carro se desligar automaticamente várias vezes consecutivas, a pilha está vazia. Proceda ao carregamento da pilha.

• Depois da circulação, retirar a bateria ou desligar os pólos.

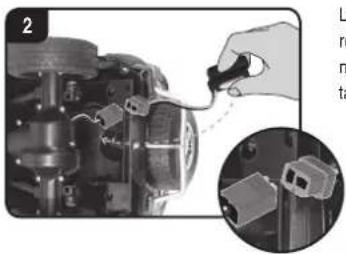

• Limpar o carro Carrera RC depois de cada circulação. Ligue primeiro a bateria Carrera RC ao car- regador incluído no volume de fornecimento. O conector e/ou a conexão entre a bateria e o carregador estão concebidos de forma a excluir-se a troca dos pólos. Ligue o carre- gador a uma fonte de energia. Se a bateria tiver sido ligada correctamente e o processo de carregamento se suceder em condições normais, a lâmpada LED vermelha perma- nece acesa constantemente. Quando a bateria estiver carregada, a lâmpada LED comuta para verde. A bateria está agora operacional para o funcionamento e pode ser retirada do carregador e instalada no seu carro Carrera RC. Após utilização, a pilha deve arrefecer pelo menos 20 minutos antes de poder ser carregada novamente. A inob- servância desta pausa, pode provocar a avaria da pilha. Retire a tampa do compartimento da bateria do carro Carrera RC com uma chave de fendas. Coloque a pilha Carrera RC no comparti- mento completamente carregada e com o logótipo voltado para cima e os pinos vira- dos para trás, até ao esbarro. Ligue a extremidade do cabo do carro Car- rera RC ao cabo da pilha e acomode o cabo no compartimento ao lado da pilha. Feche a tampa com uma chave de fendas. Pressione o botão “release” e retire o com- partimento das pilhas para fora do comando. Ao colocar as pilhas, preste atenção à posi- ção correcta dos pólos. Volte a empurrar o compartimento das pilhas para dentro do comando, até ele encaixar. O carro Carrera RC e o comando estão interligados de fábrica. Se inicialmente houver problemas de comunicação entre o carro Carrera RC e o comando, realize uma nova interligação. Pressionando-se o botão “binding” debaixo do chassi, o carro Carrera RC e o comando são interligados nova- mente. O botão “binding” tem que per- manecer pressionado pelo menos 3 segundos. Preste atenção a que o comando deve estar ligado ao efectuar este passo. Ligar o carro Carrera RC mediante o interruptor ON / OFF. Atenção este carro atinge velocida- des até 35km/h. Treine numa superfície vazia com as dimensões nínimas de 4x4 metros. Na primeira vez, manobre a alavanca de aceleração com muito cuidado uma vez que o carro reage sensivelmente. Antes de passar a manobras rápidas, pratique a circulação lenta até gastar pelo menos 2-3 cargas da pilha. Agora podemos experimentar o carro! Forme um circuito de corrida para o seu carro Carrera RC com pilões de limita- ção ou latas vazias, etc. numa área espaçosa e desimpedida. Acelerar nas rectas e desacelerar nas curvas é a téc- nica fundamental do comando da circu- lação de um carro Carrera RC. Vamos experimentar Funcionamento do carro Modo de colocar as pilhas Colocação da bateria Carregamento da bateria VERDE= pronto VERMELHO= a carregar31

OFF Problema Causa Solução O carro não circula Os interruptores do emissor e do carro ou de um deles estão OFF Ligá-lo(s) A bateria está fraca ou não está instalada no carro Colocar a bateria carregada A protecção contra sobreaquecimento imobilizou o carro devido a um aquecimento demasiado Desligar o receptor Deixar o carro RC arrefecer aprox. 30 minutos A bateria/pilha do emissor ou do carro está fraca Colocar a bateria ou a pilha carregada O carro está muito quente. Desligar o carro e o comando e deixá-lo arrefecer aproximadamente 30 minutos. O comando não funciona O carro põe-se em movimento indesejadamente. Primeiro ligar o emissor e só depois ligar o carro. Soluções de problemas Quando o comando estiver ligado, a luz dos LEDs vermelhos na frente do comando está acesa. TH-TRIMM Afinação da velocidade com precisão Aqui, você tem a possibilidade de alterar o efeito de travagem do seu carro. Direcção digital proporcional Acelerador para trás: circular para a frente Acelerador para a frente: travar ou marcha atrás Steering-TRIMM Afinação da direcção Se o carro não circular a direito, aqui você pode afinar a direcção. O comando de 2,4 GHz está equipado para dextros e esquerdinos e pode ser adaptado a jeito, trocando-se a posição da unidade de condução. Função de comutação mediante mudança da unidade de condução Para efectuar a mudança, desapertar os três parafusos interiores da unidade de condução e montá-la no lado oposto. Remover a cobertura do lado oposto e montar o volante nesse sítio. Apertar novamente os três parafusos interiores. Pronto! Funções do comando Salvo erros, omissões e modificações Cores /design final – sujeitos a alterações Reservados os direitos a alterações da técnica e do design Pictogramas = Fotos de símbolos A última versão deste manual de instruções de uso e informações sobre as peças de reposição disponíveis podem ser consultadas em carrera-rc.com na secção de serviço.32 ALKALINEALKALINEALKALINEALKALINE
