ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Hummer H3 CARRERA

GR Οδηγίες συναρμολόγησης και λειτουργίας

RC Power

carrera-rc.com

Made in China, Huizhou.

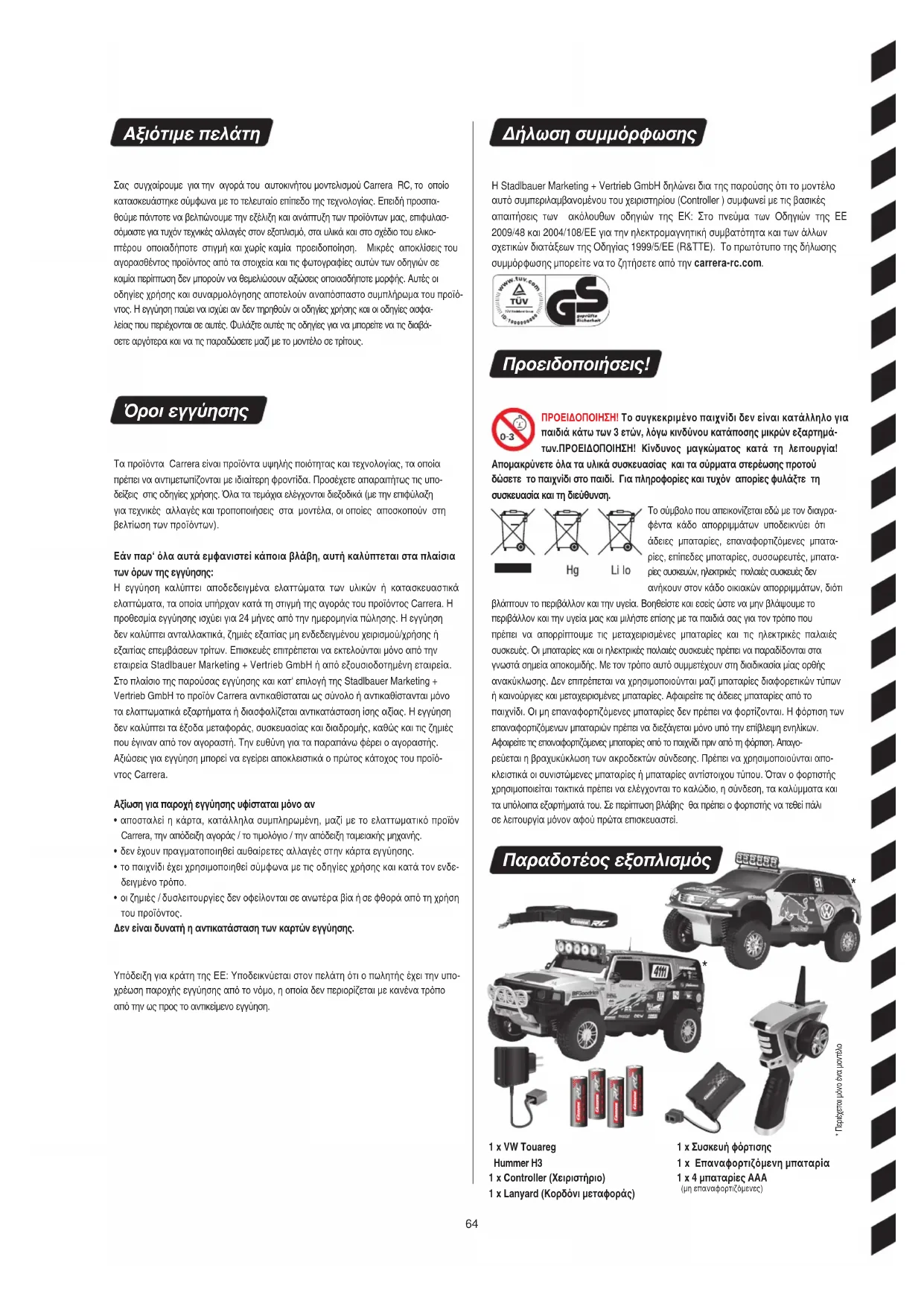

Lieferumfang · Contents of package · Fournitures · Contenido del embalaje Contenuto della fornitura · Inhoud van de levering · Volume de fornecimento Leveransomfattning · Toimituslaajuus · Zakres dostawy · Szállítási terjedelem Vsebina pakiranja · Rozsah dodávky · Leveringsomfang Leveringsomfang · Παραδοτέος εξοπλισμός

Σας συγχαίρουμε για την αγορά του αυτοκινήτου μοντελισμού Carrera RC, το οποίο κατασκευάστηκε σύμφωνα με το τελευταίο επίπεδο της τεχνολογίας. Επειδή προσπαθούμε πάντοτε να βελτιώνουμε την εξέλιξη και ανάπτυξη των προϊόντων μας, επιφυλοσόμαστε για τυχόν τεχνικές αλλογές στον εξοπλισμό, στα υλικά και στο σχέδιο του ελικοπτέρου οποιαδήποτε στιγμή και χωρίς καμία προειδοποίηση. Μικρές αποκλίσεις του αγορασθέντος προϊόντος από τα στοιχεία και τις φωτογραφίες αυτών των οδηγιών σε καμία περίπτωση δεν μπορούν να θεμελιώσουν αξώσεις οποιασδήποτε μορφής. Αυτές οι οδηγίες χρήσης και συναρμολόγησης αποτελούν αναπόσπαστο συμπλήρωμα του προϊόντος. Η εγγύηση παώει να ισχύει αν δεν πηρηθούν οι οδηγίες χρήσης και οι οδηγίες ακφαλείας που περιέχονται σε αυτές. Φιλάξτε αυτές τις οδηγίες για να μπορείτε να τις διαβάσετε αργότερα και να τις παραδώσετε μαξ με το μοντέλο σε τρίτους.

Όροι εγγύησης

Τα προϊόντα Carrera είναι προϊόντα υψηλής ποιότητας και τεχνολογίας, τα οποία πρέπει να αντιμετωπίζονται με ιδιαίτερη φροντίδα. Προσέχετε απαραιτήτως τις υποδείξεις στις οδηγίες χρήσης. Όλα τα τεμάχια ελέγχονται δεξοδικά (με την επιφύλαξη για τεχνικές αλλαγές και τροποποιήσεις στα μοντέλα, οι οποίες αποσκοπούν στη βελτίωση των προϊόντων).

Εάν παρ' όλα αυτά εμφανιστεί κάποια βλάβη, αυτή καλύπτεται στα πλαιοια των όρων της εγγύησης:

Η εγγύηση καλύπτει αποδεδειγμένα ελαττώματα των υλικών ή κατασκευαστικά ελαττώματα, τα οποία υπήρχαν κατά τη στιγμή της αγοράς του προϊόντος Carrera. Η προθεορία εγγύησης ισχύει για 24 μήνες από την ημερομηνία πώλησης. Η εγγύηση δεν καλύπτει ανταλλοκτικά, ζημιές εξαιπίας μη ενδεδειγμένου χειρισμού/χρήσης ή εξαιπίας επεμβάσεων πρίτων. Επισκευές επιτρέπεται να εκτελούνται μόνο από την εταιρεία Stadlbauer Marketing + Vertrieb GmbH ή από εξουσιοδοτημένη εταιρεία. Στο πλαίσιο της παρούσας εγγύησης και κατ' επιλογή της Stadlbauer Marketing + Vertrieb GmbH το προϊόν Carrera αντικαθίσταται ως σύνολο ή αντικαθίστανται μόνο τα ελαττωματικά εξαρτήματα ή διασφαλίζεται αντικοτάσταση ισης αξίας. Η εγγύηση δεν καλύπτει τα έξοδα μεταφοράς, συσκευασίας και διαδρομής, καθώς και τις ζημιές που έγιναν από τον αγοραστή. Την ευθύνη για τα παραπάνω φέρει ο αγοραστής. Άξιώσεις για εγγύηση μπορεί να εγείρει αποκλειστικά ο πρώτος κάτοχος του προϊόντος Carrera.

Αξίωση για παροχή εγγύησης υφίσταται μόνο αν

• αποσταλεί η κάρτα, κατάλληλα συμπληρωμένη, μαζί με το ελαττωματικό προϊόν Carrera, την απόδειξη ογοράς / το πιμολόγιο / την απόδειξη ταμειακής μηχανής.
  • δεν έχουν πραγματοποιηθεί αυθαίρετες αλλαγές στην κάρτα εγγύησης.
  • το παιχνίδι έχει χρησιμοποιηθεί σύμφωνα με τις οδηγίες χρήσης και κατά τον ενδεδειγμένο τρόπο.
• οι ζημιές / δυσλειτουργίες δεν οφείλονται σε ανωτέρα βία ή σε φθορά από τη χρήση του προϊόντος.

Δεν είναι δυνατή η αντικατάσταση των καρτών εγγύησης.

Υπόδειξη για κράτη της ΕΕ: Υποδεικνύεται στον πελάτη ότι ο πωλητής έχει την υπο- χρέωση παροχής εγγύησης από το νόμο, η οποία δεν περιορίζεται με κανένα τρόπο από την ως προς το αντικείμενο εγγύηση.

Δήλωση συμμόρφωσης

H Stadlbauer Marketing + Vertrieb GmbH δηλώνει δια της παρούσης ότι το μοντέλο αυτό συμπεριλαμβανομένου του χειριστηρίου (Controller ) συμφωνεί με της βασικές απαιτήσεις των ακόλουθων οδηγιών της ΕΚ: Στο πνεύμα των Οδηγιών της ΕΕ 2009/48 και 2004/108/ΕΕ για την ηλεκτρομαγνητική συμβατότητα και των άλλων σχετικών διατάξεων της Οδηγίας 1999/5/ΕΕ (R&TTE). Το πρωτότυπο της δήλωσης συμμόρφωσης μπορείτε να το ζητήσετε από την carrera-rc.com.

Προειδοποιήσεις!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Το συγκεκριμένο παιχνίδι δεν είναι κατάλληλο για παιδιά κάτω των 3 ετών, λόγω κινδύνου κατάποσης μικρών εξαρτημάτων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κινδύνος μαγκώματος κατά τη λειτουργία!

Απομακρύνετε όλα τα υλικά συσκευασίας και τα σύρματα στερέωσης προτού δώσετε το παιχνίδι στο παιδί. Για πληροφορίες και τυχόν απορίες φυλάξτε τη συσκευασία και τη διεύθυνοη.

Το σύμβολο που απεικονίζεται εδώ με τον διαγραφέντα κάδο απορριμμάτων υποδεικνύει ότι άδειες μπαταρίες, επαναφορτιζόμενες μπαταρίες, επίπεδες μπαταρίες, συσσωρευτές, μπαταρίες συσκειών, ηλεκτρικός παλαίες συσκειώς δεν ανήκουν στον κάδο οικιοκών απορριμμάτων, δίστη

βλάπτουν το περιβάλλον και την υγεία. Βοηθείστε και εσείς ώστε να μην βλάψουμε το περιβάλλον και την υγεία μας και μιλήστε επίσης με τα παιδιά σας για τον τρόπο που πρέπει να απορρίπτουμε τις μεταχειρισμένες μπαταρίες και τις ηλεκτρικές παλαιές συσκευές. Οι μπαταρίες και οι ηλεκτρικές παλαιές συσκευές πρέπει να παραδίδονται στα γνωστά σημεία αποκομιδής. Με τον τρόπο αυτό συμμετέχουν στη διαδικασία μίας ορθής ανακύκλωσης. Δεν επιτρέπεται να χρησιμοποιούνται μαζί μπαταρίες διαφορετικών τύπων ή καινούργιες και μετοχειρισμένες μπαταρίες. Αφαιρείτε τις άδειες μπαταρίες από το παιχνίδι. Οι μη επαναφορτιζόμενες μπαταρίες δεν πρέπει να φορτίζονται. Η φόρτιση των επαναφορτιζόμενων μπαταριών πρέπει να διεξάγεται μόνο υπό την επίβλεψη ενηλίκων. Αφαιρείτε τις επαναφορτιζόμενες μπαταρίες από το παιχνίδι πρων από τη φόρτιση. Απαγο- ρεύεται η βραχυκύκλωση των ακροδεκτών σύνδεσης. Πρέπει να χρησιμοποιούνται απο- κλειστικά οι συνιστώμενες μπαταρίες ή μπαταρίες αντίστοιχου τύπου. Όταν ο φορτιστής χρησιμοποιείται τακτικά πρέπει να ελέγχονται το καλώδιο, η σύνδεση, τα καλύμματα και τα υπόλοπα εξαρτήματά του. Σε περίπτωση βλάβης θα πρέπει ο φορτιστής να τεθεί πάλι σε λειτουργία μόνον αφού πρώτα επισκευαστεί.

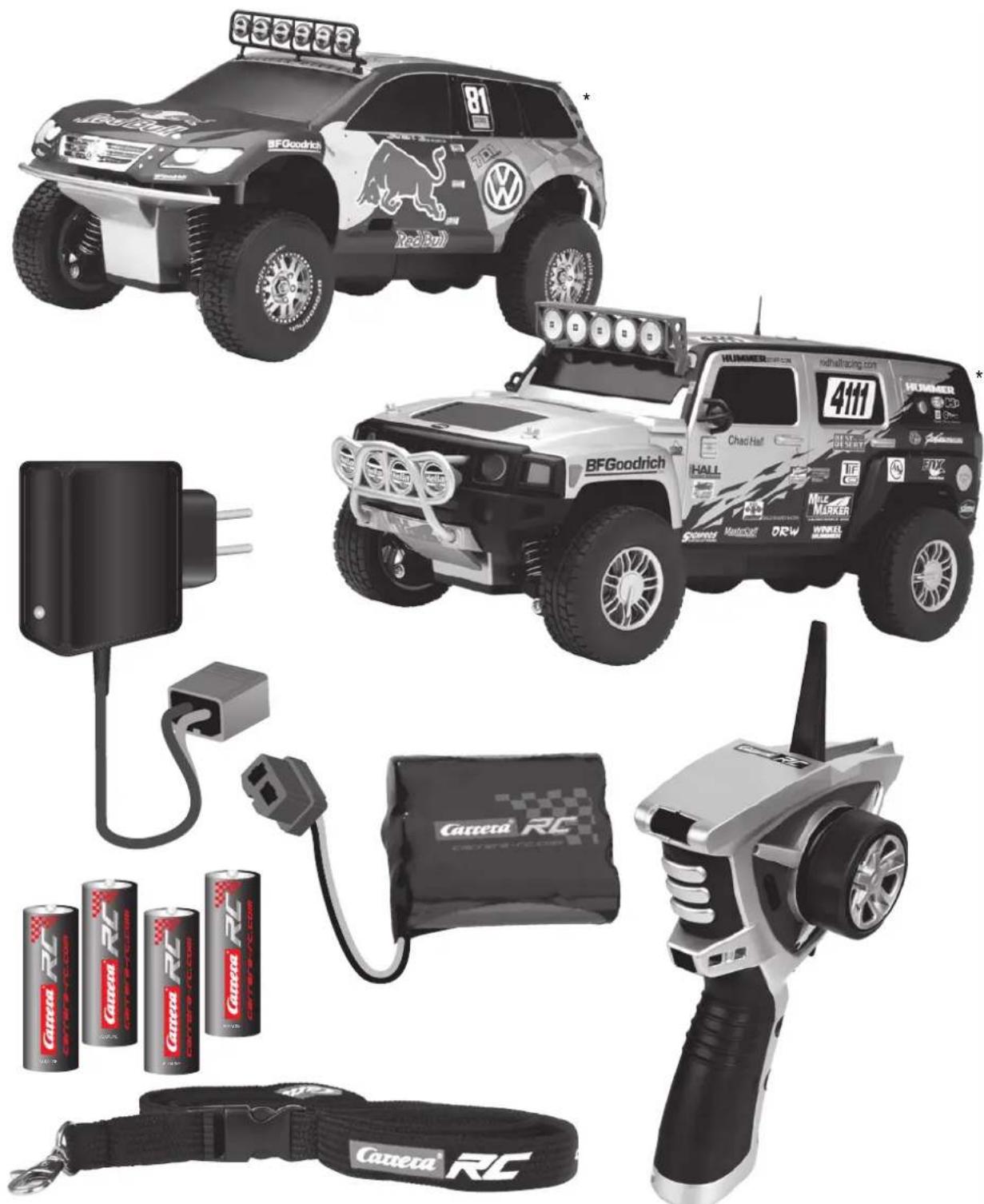

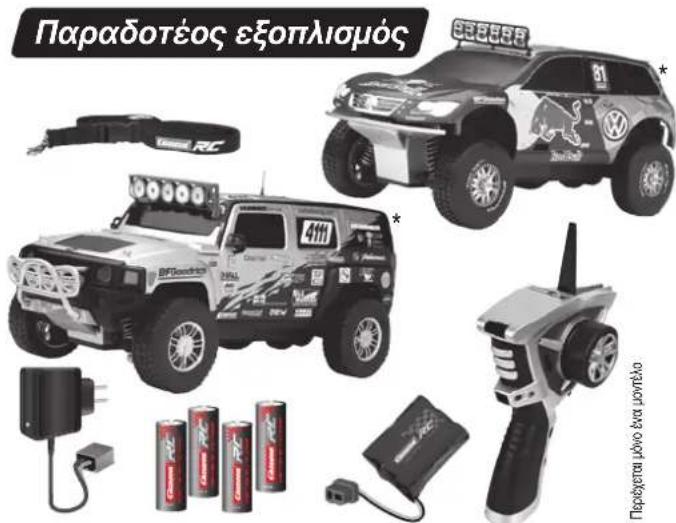

1 x VW Touareg
Hummer H3
1 x Controller (Χειριστήριο)
1 x Lanyard (Κορδόνι μεταφοράς)

1 x Συσκευή φόρτισης

1 x Επαναφορτιζόμενη μπαταρία

1 x 4 μπαταρίες AAA

(μη επαναφορτιζόμενες)

Διατάξεις ασφαλείας

Το αυτοκίνητο Carrera RC είναι ένα τηλεχειριζόμενο αυτοκίνητο μοντελισμού, που λειπουργεί με ειδικές επαναφορτιζόμενες μπαταρίες. Επιτρέπεται η χοήση μόνο των γνήσιων επαναφορτιζόμενων μπαταριών Li-Ion της Carrera RC.

Κατά την πρώτη θέση σε λεπουργία ενεργοποιείτε πάντοτε πρώτα το χειριστήριο και μετά το αυτοκίνητο. Για την απενεργοποίηση μετά τη χρήση ακολουθήστε την αντίστροφη σειρά!

Το αυτοκίνητο Carrera RC έχει σχεδια- στεί αποκλειστικά ως προϊόν ψυχογω- γίας και η χρήση του επιτρέπεται απο- κλειστικά μόνο στις προβλεπόμενε διαδρομές και περιοχές. ΠΡΟΣΟΧΗ! Μη χρησιμοποιείτε το αυτοκίνητο Carrera RC στο οδικό δίκτυο.

Μην το οδηγείτε επίσης κάτω από αγωγούς υψηλής τάσης ή ιστούς κεραιών ή οτον έχει κακοκορίοι: Οι οτμοσφαιρικές διαταραχές και παρεμβοιές μπορεί να προκαλέσουν δυσλειτουργία του αυτοκινήτου. Σε περίπτωση που η θερμοκρασία του χώρου αποθήκευσης και της περιοχής οδήγησης διαφέρει σε μεγάλο βαθμό, περιμένετε μέχρι το αυτοκίνητο να εγκλιματιστεί, προς αποτροπή σχημαπομού συμπικνωμένου νεροῦ και κατ' επέκταση προς αποτροπή δυσλειτουργιών.

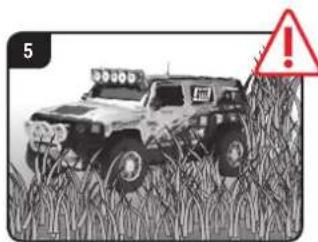

Μην οδηγείτε ποτέ το συγκεκριμένο προϊόν στα γρασίδι. Το γρασίδι μπορεί να εμποδίσει την περιστροφή του άξονα, αν περιπλακεί σ' αυτόν, και να προκαλέσει υπερθέρμανση του κινητήρα. Με το αυτοκίνητο Carrera RC δεν εππρέτετοι η μεταφορά προϊόντων, ατόμων ή ζώων.

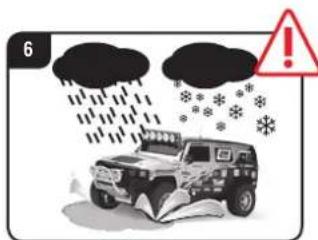

Μην οδηγείτε ποτέ το Carrera RC οτο ύποιθρο όταν βρέχει ή όταν χιονίζει. Dev εππρέπεται να οδηγείτε το αυτοκίνητο μέσα από νερά, λιμνάζοντα νερά ή χιόνι. Πρέπει να αποθηκεύεται σε στεγνό χώρο.

Μη χρησιμοποιείτε ποτέ το αυτοκίνητο Carrera RC κοντά σε ποταμούς, λίμνες ή θάλασσα, για να μην πέσει στο νερό. Αποφεύγετε να οδηγείτε το αυτοκίνητο στην όμμο.

Το αυτοκίνητο Carrera RC δεν επιτρέ- πεται να εκτίθεται άμεσα στην ηλιακή ακτινοβολία.

Προς αποτροπή υπερθέρμανοης των ηλεκτρονικών του αυτοκινήτου πρέπει σε θερμοκρασίες πάνω από 35°C να πραγματοποείτε τακτικά σύντομα διαλείμματα.

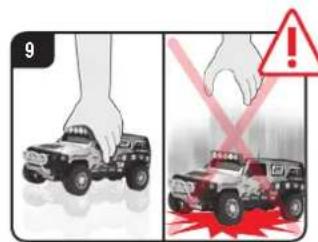

Να αποθέτετε το αυτοκίνητο στο έδαφος πάντοτε με το χέρι. Μη ρίχνετε ποτέ το αυτοκίνητο από τη θέση που βρίσκεστε κατευθείαν στο έδαφος.

Αποφεύγετε τα άλματα από εξέδρες ή ράμπες με ύψος πάνω από 30 cm.

Να είστε προσεκτικοί με την άκρη της κεραίας, υπάρχει κίνδυνος τραυματισμού!

Μη χρησιμοποιείτε ποτέ ισχυρά καθαρι- στικά μέσα για τον καθαρισμό του αυτο- κινήτου μοντελισμού.

Προς αποφυγή πρόκλησης βλαβών στο σύστημα ελέγχου του αυτοκινήτου Carrera RC και κατ' επέκταση προς αποφυγή ανεξέλεγκτης κίνησής του, πράτει να ελέγχετε οπό πρίν τις μπαταρίες του χεριστηρίου και τις επαναφορτιζόμενες μπατορίες του αυτοκινήτου

ΠΡΑΣΙΝΟ=ΈτοιμηΚΟΦΚΚΙΝΟ=Φορτίξειαι κατάλληλα φορτισμένες.

Πριν και μετά από κάθε οδήγηση πρέπει να ελέγχετε πάντοτε τη σωσπή συναρμολόγηση του αυτοκινήτου Carrera RC, ενδεχομένως να πρέπει να οφίξετε τις βίδες και τα παξιμάδια.

Φόρτιση της επαναφορτιζόμενης μπαταρίας

Συνδέστε πρώτα την επαναφορτίζόμενη μπαταρία του Carrera RC με τη συσκειή φόρτισης που παραδίδεται με τον εξοπλικμό. Το συνδεπικό εξόρτημα και η σύνδεση μεταξύ της επαναφορτίζόμενης μπαταρίας και του φόρτιστή είναι κοτασκευσσμένα κατά τέτοιον τρόπο, ώστε να αποκλείεται λονθασμένη πολικότητα. Συνδέστε τη συσκειή φόρτισης σε μια πηγή ενέργαίος. Εάν η επαναφορτίζόμενη μπαταρία έχει συνδεθεί σωστά και η διαδικασία φόρτισης πραγματοποιείται κανονικά, ανάβει συνεχώς η κόκκινη λυχνία LED. Μόλις η επαναφορτίζόμενη μπαταρία φορταπεί πλήρως, η λυχνία LED από κόκκινη γίνετοι πράσινη. Τύρα μπορείτε να αφορέσετε την επαναφορτίζόμενη μπαταρία από τη συσκειή φόρτισης και να την ποποβετήσετε στο αυτοκίνητο Carrera RC. Το autοκίνητο είναι έτομο για οδήγηση Μετά τη χρήση η επαναφορτίζόμενη μπαταρία πρέπει να κρυώσει για τουλάχιστον 20 λεπτά, προτού τη φόρτισε πάλι πλήρως. Εάν δεν τηρηθεί το παραπάνω διάστημα, είναι δυνατό να προκληθούν βλάβες στην επαναφορτίζόμενη μπαταρία.

πρέτει να κρυώσει για τουλάχιστον 20 λεπτά, προτού τη φορτίσετε πόλι πλήρως. Εάν δεν πηρθεί το παραπάνω διάστημα, είναι δυνατό να προκληθεύν βλάβες στην επανοφορτζόμενη μποταρία.

Фортіоте пăли тні мітапарія апаратнțївс метă тн хріон țня va αποφύγετε тн λεγόμενη βαθία εκφόρτιση της επαναφορτιζόμενης μπαταρίας. Φορτίζετε την επαναφορτιζόμενη μπαταρία ανά τακτά χρονικά διαστήματα (пер. κάθε 2-3 μήνες). Εάν δεν τηρηθεί αυτή η οδηγία, είναι δυνατό να προκληθούν βλάβες στην επαναφορτιζόμενη μπαταρία.

Τοποθέτηση της επαναφορτιζόμενης μπαταρίας

Με ένα κατσαβίδι αφαιρέστε το καπάκι της θήκης επαναφορτιζόμενης μπαταρίας στο αυτοκίνητο Carrera RC.

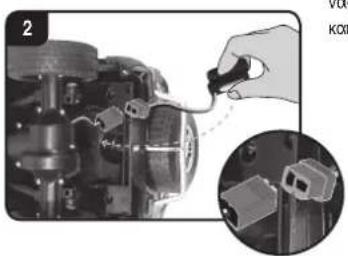

Συνδέστε το άκρο του καλωδίου του αυτοκι- νήτου Camera RC με αυτό της επαναφορτι- ζόμενη μπαταρίας. Τοποθετήστε την επα- ναφορτιζόμενη μπαταρία. Βίδώστε το καπάκι με ένα κοτοαβίδι.

Τοποθέτηση των μπαταριών

Πιέστε το κουμπί απελευθέρωσης (Release) και βγάλτε τη θήκη μπαταριών από το χειριστήριο (Controller).

Κατά την τοποθέτηση των μπαταριών προ- σεξτε τη σωστή πολικότητα. Ωθήσε πάλι τη θήκη μπαταριών μέσα στο χειριστήριο μέχρι να κουμπώσει.

Τώρα μπορείτε να ξεκινήσετε την οδήγηση

Το αυτοκίνητο Carrera RC και το χειριστήριο συνδέονται εργοστασιακό. Εάν στην αρχή αντιμετωπίσετε προβλήματα στην εποικοινωνία μεταξύ του αυτοκινήτου Carrera RC και του χειριστηρίου, δοκιμάστε μία νέα σύνδεση.

Πιέζοντας το κουμπί σύνδεσης στην κάτω πλευρά του αμαξώματος το αυτοκίνητο Carrera RC και το χειριστήρι συνδέονται εκ νέου. Πρέπει να πίσεσε το κουμπί σύνδεσης για τουλάχ. 3 sec. Προσέξτε σε αυτή την περίπτωση ότι το χειριστήριο πρέπει να είναι ενεργοποιημένο.

Ενεργοποιήστε το αυτοκίνητο Carrera RC από το διακόπτη ON/OFF.

Επιτρέψτε μας να σας εκπαιδεύσουμε στη χρήση του!

Προσοχή, το αυτοκίνητο αυτό επιτυγχάνει ταχύτητες έως και 35km/h. Εξασκηθείτε σε μια επιφάνεια χωρίς εμπόδια μεγέθους τουλάχ, 4×4 μέτρων. Την πρώτη φορά να χειρίζεστε πολύ προσεκτικά το μοχλό γκαζιού, καθώς το αυτοκίνητο αντιδρά πολύ ευαισθητα. Οδηγήστε αργά για τουλάχ, 2-3 γεμίσματα της επαναφορτζόμενης μιταταρίας, προτού ξεκινήσετε τους ταχύτερους ελιγμούς.

Χρησιμοποίθστε γωνίες ή άδεια κουτιά κτλ. για να φτιάξετε μια „αγωνιστική πίστα“ για το αυτοκίνητο Carrera RC σε μια μεγάλη επιφάνεια χωρίς εμπόδια. Η βασική τεχνική ελέγχου κοτά την οδήγηση ενός αυτοκινήτου Carrera RC είναι: στις ευθείες οδηγείτε γρήγορα και στις στροφές φρενάρετε.

• Χρησιμοποιείτε το μέγιστο 2 επαναφορτιζόμενες μπαταρίες διαδοχικά μέχρι να αδειάσουν. Μετά από 2 φορτίσεις των επαναφορτιζόμενων μπαταριών πρέπει οπωσ-
δήποτε να κάνετε ένα διάλειμμα περ. 20 λεπτών. - Αποφεύγετε τη μόνιμη χρήση του κινητήρα.
- Εάν το αυτοκίνητο απενεργοποιείται μόνο του για σύντομα διαδοχικά διαστήματα πολλές φορές, αυτό σημαίνει ότι η επαναφορτιζόμενη μπαταρία άδειασε. Φορτίστε την επαναφορτιζόμενη μπαταρία.
- Μετά την οδήγηση αφαιρέστε και αποσυνδέστε την επαναφορτιζόμενη μπαταρία. - Μετά την οδήγηση καθαρίστε το αυτοκίνητο Carrera RC.

Λειτουργίες χειριστηρίου

Όταν το χειριστήριο είναι ενεργοποιημένο ανάβουν οι κόκκινες λυχνίες LED στην μπροστινή περιοχή του χειριστηρίου.

Σύστημα διεύθυνσης ψηφιακό - αναλογικό

Μοχλός γκαζιού προς τα πίσω: εμπροσθοπορεία Μοχλός γκαζιού προς τα εμπρός: πέδηση ή οπισθοπορεία

Το χειριστήριο 2,4 GHz είναι σχεδιασμένο τόσο για δεξίχειρες όσο και για αριστερόχειρες και μπορεί να προσαρμοστεί στην εκάστοτε περίπτωση βιδώνοντας ανάλογα τη μονάδα διεύθυνσης.

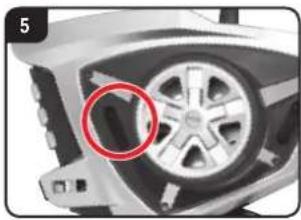

Αλλαγή λειτουργίας βιδώνοντας ανάλογα τη μονάδα διεύθυνσης

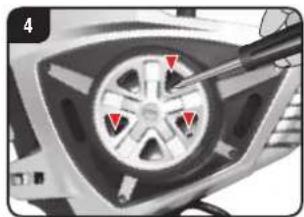

Για τη μετατροπή λύστε τις τρεις εωστερικές βίδες στη μονάδα συστήματος διεύθυνοης και τοποθετήσε την στην αντίθετη πλευρά. Αφαιρέστε το καλυμμα στην αντίθετη πλευρά και τοποθετήσε το τιμόνι στην αντίθετη πλευρά. Σφίζε τιάλι τις τρεις εωστερικές βίδες. Η εργασία ολοκληρώθηκε!

Ρύθμιση ακρίβείας ταχύτητας TH-TRIMM Εδώ έχετε τη δυνατότητα να τροποποή- σετε την απόδοση πέδησης του αυτοκινή- του σας.

Ρύθμιση ακριβείας διεύθυνοης Steering-TRIMM

Εάν το αυτοκίνητο δεν κινείται ευθεία, μπορείπε να εκτελέσετε εδώ ρυθμίσεις ακριβείας για το αυτοκίνητό σας.

Λύσεις προβλημάτων

Πρόβλημα: Αιτία: Λύση
Το αυτοκίνητο μοντελισμούδεν κινείται	Ο διακόπτης στο χειριστήριο ή/και το αυτοκίνητο μοντελισμού είναι στο "OFF"	Ενεργοποίηση
	Ασθενής ή ανύπαρκτη επαναφορτιζόμενη μπαταρία στο αυτοκίνητο μοντελισμού	Τοποθετήστε μια φορτισμένη επαναφορτιζόμενη μπαταρία
	Η προστασία υπερθέρμανσης έχει ακινητοποιήσει το αυτοκίνητο επειδή έχει ζεσταθεί πολύ	Απενεργοποίηστε το δέκτηΑφήστε το αυτοκίνητο RC να κριώσει για περίπου 30 λεπτά
	Ασθενής επαναφορτιζόμενη μπαταρία/απλή μπαταρία στο χειριστήριο ή στο αυτοκίνητο μοντελισμού	Τοποθετήστε μια φορτισμένη επαναφορτιζόμενη ή μία απλή μπαταρία
	Το αυτοκίνητο έχει ζεσταθεί πολύ.	Απενεργοποίηστε το αυτοκίνητο και το χειριστήριο και αφήστε το αυτοκίνητο να κριώσει για περίπου 30 λεπτά.
Αδυναρία ελέγχου	Το αυτοκίνητο τίθεται σε κίνηση χωρίς να το επιθυμείτε Ενεργοποίηστε	πρώτα τον πομπό και μετά το αυτοκίνητο.

Την τελευταία και πιο ενημερωμένη έκδοση αυτών των οδηγιών χρήσης, όπως και πληροφορίες για ανταλλακτικά θα βρείτε στο carrera-rc.com στον τομέα Service.
