BRUKSANVISNING Hummer H3 CARRERA

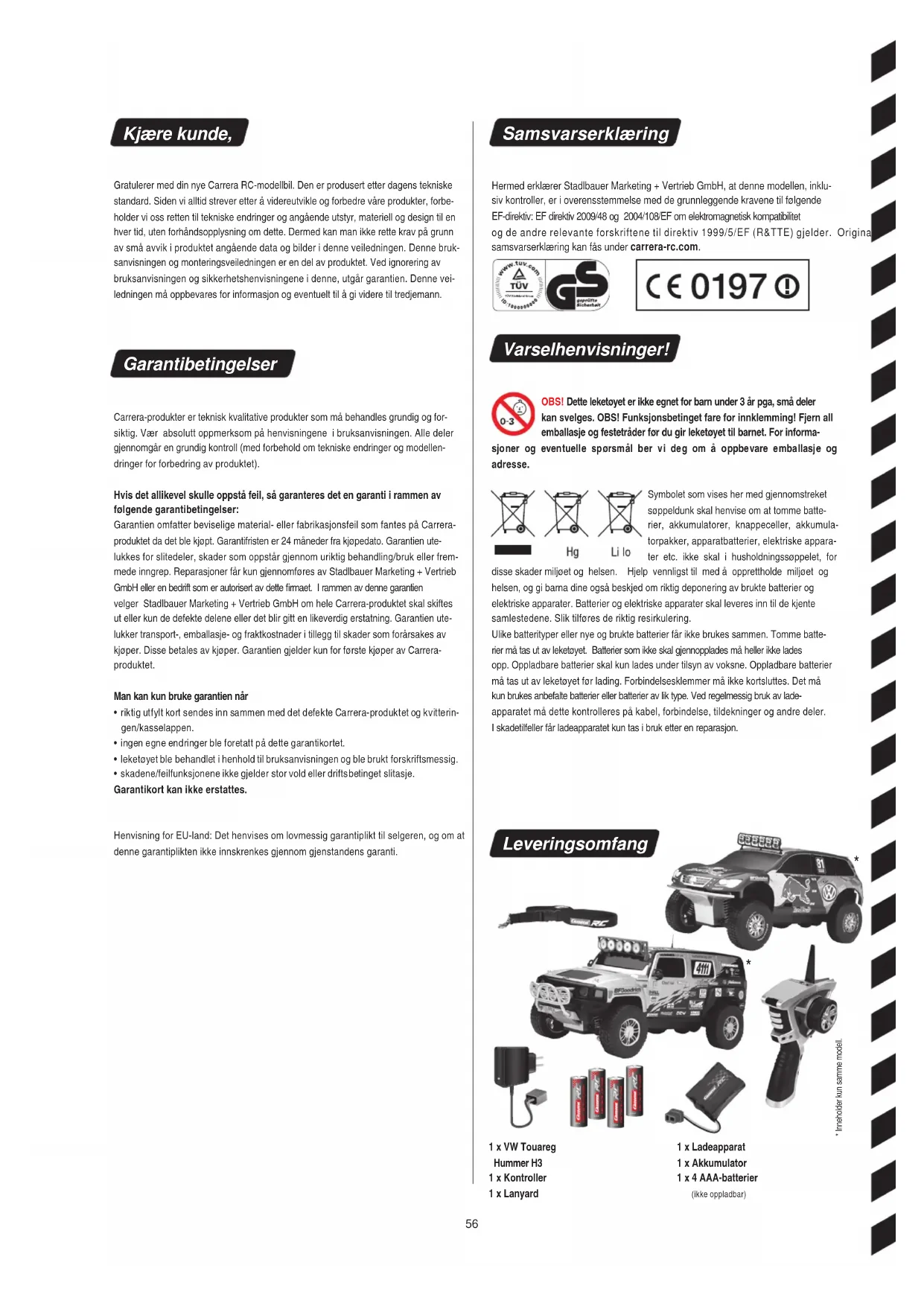

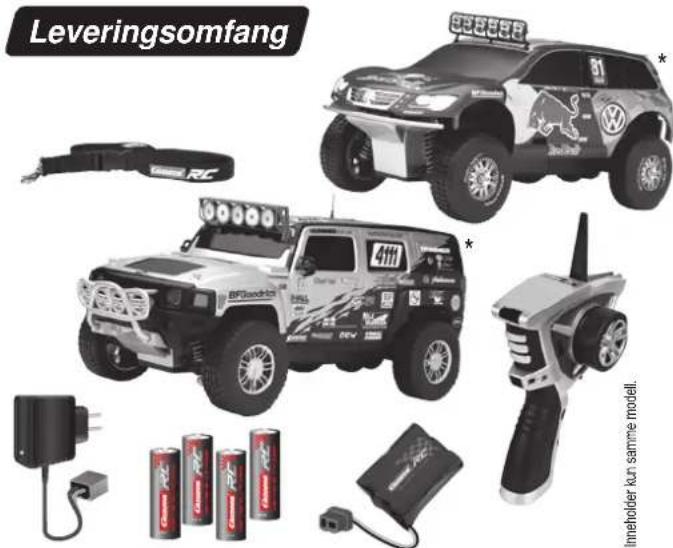

• Inneholder kun samme modell. 1 x Ladeapparat 1 x Akkumulator 1 x 4 AAA-batterier (ikke oppladbar) 1 x VW Touareg Hummer H3 1 x Kontroller 1 x Lanyard Kjære kunde, Gratulerer med din nye Carrera RC-modellbil. Den er produsert etter dagens tekniske standard. Siden vi alltid strever etter å videreutvikle og forbedre våre produkter, forbe- holder vi oss retten til tekniske endringer og angående utstyr, materiell og design til en hver tid, uten forhåndsopplysning om dette. Dermed kan man ikke rette krav på grunn av små avvik i produktet angående data og bilder i denne veiledningen. Denne bruk- sanvisningen og monteringsveiledningen er en del av produktet. Ved ignorering av bruksanvisningen og sikkerhetshenvisningene i denne, utgår garantien. Denne vei- ledningen må oppbevares for informasjon og eventuelt til å gi videre til tredjemann. Garantibetingelser Carrera-produkter er teknisk kvalitative produkter som må behandles grundig og for- siktig. Vær absolutt oppmerksom på henvisningene i bruksanvisningen. Alle deler gjennomgår en grundig kontroll (med forbehold om tekniske endringer og modellen- dringer for forbedring av produktet). Hvis det allikevel skulle oppstå feil, så garanteres det en garanti i rammen av følgende garantibetingelser: Garantien omfatter beviselige material- eller fabrikasjonsfeil som fantes på Carrera- produktet da det ble kjøpt. Garantifristen er 24 måneder fra kjøpedato. Garantien ute- lukkes for slitedeler, skader som oppstår gjennom uriktig behandling/bruk eller frem- mede inngrep. Reparasjoner får kun gjennomføres av Stadlbauer Marketing + Vertrieb GmbH eller en bedrift som er autorisert av dette firmaet. I rammen av denne garantien velger Stadlbauer Marketing + Vertrieb GmbH om hele Carrera-produktet skal skiftes ut eller kun de defekte delene eller det blir gitt en likeverdig erstatning. Garantien ute- lukker transport-, emballasje- og fraktkostnader i tillegg til skader som forårsakes av kjøper. Disse betales av kjøper. Garantien gjelder kun for første kjøper av Carrera- produktet. Man kan kun bruke garantien når

• riktig utfylt kort sendes inn sammen med det defekte Carrera-produktet og kvitterin- gen/kasselappen.

• ingen egne endringer ble foretatt på dette garantikortet.

• leketøyet ble behandlet i henhold til bruksanvisningen og ble brukt forskriftsmessig.

• skadene/feilfunksjonene ikke gjelder stor vold eller driftsbetinget slitasje. Garantikort kan ikke erstattes. Henvisning for EU-land: Det henvises om lovmessig garantiplikt til selgeren, og om at denne garantiplikten ikke innskrenkes gjennom gjenstandens garanti. Samsvarserklæring Hermed erklærer Stadlbauer Marketing + Vertrieb GmbH, at denne modellen, inklu- siv kontroller, er i overensstemmelse med de grunnleggende kravene til følgende EF-direktiv: EF direktiv 2009/48 og 2004/108/EF om elektromagnetisk kompatibilitet og de andre relevante forskriftene til direktiv 1999/5/EF (R&TTE) gjelder. Original samsvarserklæring kan fås under carrera-rc.com. Varselhenvisninger! OBS! Dette leketøyet er ikke egnet for barn under 3 år pga, små deler kan svelges. OBS! Funksjonsbetinget fare for innklemming! Fjern all emballasje og festetråder før du gir leketøyet til barnet. For informa- sjoner og eventuelle spørsmål ber vi deg om å oppbevare emballasje og adresse. Symbolet som vises her med gjennomstreket søppeldunk skal henvise om at tomme batte- rier, akkumulatorer, knappeceller, akkumula- torpakker, apparatbatterier, elektriske appara- ter etc. ikke skal i husholdningssøppelet, for disse skader miljøet og helsen. Hjelp vennligst til med å opprettholde miljøet og helsen, og gi barna dine også beskjed om riktig deponering av brukte batterier og elektriske apparater. Batterier og elektriske apparater skal leveres inn til de kjente samlestedene. Slik tilføres de riktig resirkulering. Ulike batterityper eller nye og brukte batterier får ikke brukes sammen. Tomme batte- rier må tas ut av leketøyet. Batterier som ikke skal gjennopplades må heller ikke lades opp. Oppladbare batterier skal kun lades under tilsyn av voksne. Oppladbare batterier må tas ut av leketøyet før lading. Forbindelsesklemmer må ikke kortsluttes. Det må kun brukes anbefalte batterier eller batterier av lik type. Ved regelmessig bruk av lade- apparatet må dette kontrolleres på kabel, forbindelse, tildekninger og andre deler. I skadetilfeller får ladeapparatet kun tas i bruk etter en reparasjon. Leveringsomfang1

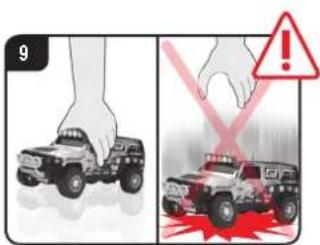

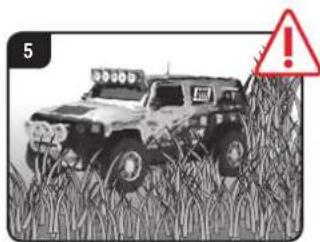

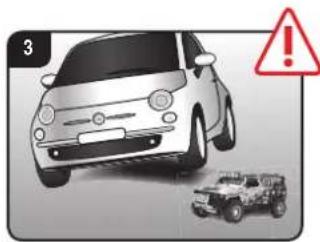

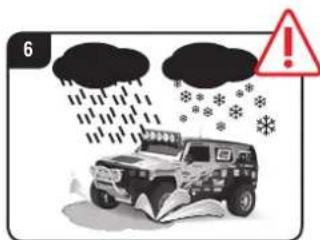

GRØNN=KlarRØD=Lade Sikkerhetsbestemmelser Et Carrera RC-kjøretøy er en fjernstyrt modellbil som brukes med spesielle kjøre-akkumulatorer. Det er kun tillatt å bruke de originale Carrera RC Li-Ion-akkumulatorene. Ved bruk slås alltid kontrolleren på først, og deretter kjøretøyet. Slå av i omvendt rekkefølge etter at du har kjørt ferdig! For å unngå at Carrera RC-kjøretøyet kjører med feil i styresystemet, og dermed kjører ukontrollert, skal batte- riene til kontrolleren og kjøretøyets akku- mulator kontrolleres for riktig ladetilstand med jevne mellomrom. Riktig montering av Carrera RC-kjø- retøyet må alltid kontrolleres før og etter hver kjøring, eventuelt må skruer og muttere ettertrekkes. Sett alltid kjøretøyet ned på bakken for hånd. Du må aldri kaste kjøretøyet ned på bakken. Carrera RC-kjøretøyet er kun bestemt for hobbyformål, og får kun brukes på dertil bestemte baner og plasser. OBS! Ikke bruk Carrera RC-kjøretøyet i veitrafikken. Unngå hopp fra ramper eller annet som har en høyde på over 20 cm. Atmosfæriske feil kan føre til funksjons- feil. Vennligst vent til kjøretøyet har akkli- matisert seg hvis det finnes store tempe- raturforskjeller mellom lagringssted og kjørested. Slik unngås dannelse av kon- densvann og dermed funksjonsfeil. Vær forsiktig med antennespissen, fare for skade! Du må aldri kjøre med dette produktet på gresset. Gress som setter seg fast kan hindre dreining av aksene og opp- varme motoren. Det må ikke transporte- res gods, personer eller dyr med Car- rera RC- kjøretøy. Bruk aldri skarpe løsningsmidler for rengjøring av modellen din. Du må aldri kjøre ute i regn eller snø med Carrera RC-kjøretøyet. Kjøretøyet må ikke kjøre gjennom vann, dammer eller snø, og det må lagres tørt. Kjøretøyet må aldri brukes i nærheten av elver, dammer eller sjøer, slik at Car- rera RC-kjøretøyet ikke faller i vannet. Unngå kjøring på strekninger som kun består av vann. Carrera RC-kjøretøyet må aldri utsettes for direkte sol. For å unngå overoppheting i elektronik- ken til kjøretøyet må man legge inn regelmessige hvilepauser ved en tem- peratur på over 35°C .1

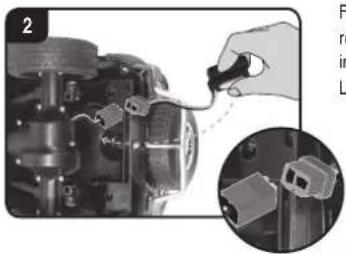

La oss øve! Nå kan man begynne å kjøre Sette inn batteriene Sette inn akkumulator Vennligst forbind først Carrera RC-akkulu- mator med vedlagt ladeapparat. Forbin- delsesstykket eller forbindelsen mellom akkumulator og ladeapparat er produsert slik at feil polaritet utelukkes. Forbind ladeappa- ratet med en energikilde. Når akkumulatoren ble riktig forbundet, og ladeprosessen skjer normalt, så lyser den røde LED-lampen konstant. Når akkumulato- ren er helt oppladet skifter den røde LED- lampen til grønt lys. Akkumulatoren kan fjer- nes og installeres i ditt Carrera RC-kjøretøy, og er nå klart til bruk. Akkumulatoren må kjøle seg ned i min. 20 minutter etter bruk, før den kan lades helt opp igjen. Hvis dette ignoreres, så kan akkumulatoren ødelegges. Fjern dekselet til akkumulatorrommet i Car- rera RC-kjøretøyet med en skrutrekker. Skyv fulloppladet Carrera RC akkumulator med logotrykket pekende opp og pluggene pekende bak, helt inn i rommet. Forbind kabelenden til Carrera RC-kjø- retøyet med akkumulatoren, og stuv kabelen inn ved siden av akkumulatoren i rommet. Lukk dekselet med en skrutrekker. Trykk på release-knappen og ta batterirom- met ut av kontrolleren. Se til at batteriene har riktig polaritet når de legges inn. Skyv batterirommet inn i kontrolleren igjen, til det låses fast. Carrera RC kjøretøyet og kontrolleren forbindes på fabrikken. Hvis det i begynnelsen skulle være problemer med kommunikasjonen mellom Carrera RC kjøretøyet og kontrolleren, så må en ny forbindelse opprettes. Ved å trykke på binding-knappen på undersiden av chassiset, forbindes Carrera RC kjøretøyet og kontrolleren på nytt. Binding-knappen må holdes nede i min. 3 sek. Se til at kontrolleren er slått på ved dette. Carrera RC-kjøretøyet slås på over ON/ OFF-bryteren. OBS, dette kjøretøyet oppnår has- tigheter på inntil 35 km/t. Prøv deg frem på en fri flate med min. 4x4 meter størrelse. Betjen gasspeda- len svært forsiktig første gang, for kjøretøyet reagerer svært sensibelt. Øv på å kjøre langsomt med min. 2-3 akkumulatorladninger, før du går over til å kjøre fort. Bygg opp en Carrera-RC kjørebane med hjørnebegrensninger eller tomme bokser osv. på en stor, fri flate. Den grunnleg- gende styreteknikken under kjøring med et Carrera RC-kjøretøy er: kjør fort på rette strekninger, og brems i svingene.

• Kjør maks. 2 akkumulatorer tomme etter hverandre. Etter 2 ladninger av akku- mulatorene må man alltid ha en hvilepause på ca. 20 minutter.

• Unngå permanent motorbruk.

• Hvis kjøretøyet slår seg av flere ganger etter hverandre automatisk, så er akku- mulatoren tom. Akkumulatoren må lades opp.

• Etter kjøring tas akkumulatoren ut eller klemmes av.

• Carrera RC-kjøretøyet må rengjøres etter kjøring. Opplading av akkumulatoren Etter bruk må akkumulatoren lades, slik at en total utladning forhindres. Akkumulatoren må lades opp med jevne mellomrom (ca. hver 2-3 måned). Hvis denne håndteringen av akkumulatoren ignoreres, kan det oppstå en defekt. GRØNN=KlarRØD=Lade59

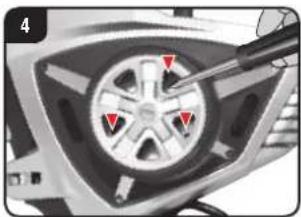

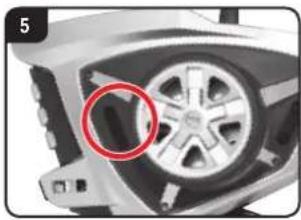

OFF Kontrollerfunksjoner Styring digital proporsjonal Gasspedal bakover: Fremover Gasspedal fremover: Bremsing eller rygging Hvis kontrolleren er på, så lyser de røde LED-lampene fremme i kontrolleren. TH-TRIMM finjustering av hastighet Her har du muligheten til å endre bremse- virkningen til kjøretøyet. Steering-TRIMM finjustering av styrin- gen Hvis kjøretøyet ikke kan kjøre rett frem, så kan du finjustere kjøretøyet ditt her. 2,4 GHz kontrolleren er egnet for høyre- og venstrehendte, og kan tilpasses ved å skru om på styreenheten. Vekselfunksjon ved å skru om styreenheten For ombygging løsnes de tre innvendige skruene på styreenheten og disse bringes på motsatt side. Dekkplaten på motsatt side fjernes og rattet monteres på motsatt side. De tre innvendige skru- ene festes igjen. Ferdig! Med forbehold om feil og endringer Farger/endelig design - med forbehold om endringer Med forbehold om tekniske endringer og endringer i design Piktogrammer = Symbolbilder Problem Årsak Løsning Modellen kjører ikke Bryter på kontroller og/eller modell står på ”OFF” Innkopling Svak eller overhode ingen akkumulator i modellen Legg inn oppladet akkumulator Overopphetingsbeskyttelsen har stoppet kjøretøyet pga. for sterk oppvarming Slå av mottaker RC-kjøretøyet må kjøles ned i omtrent 30 minutter Svak(t) akkumulator/batteri i kontroller eller modell Legg inn oppladet akkumulator eller batteri Kjøretøyet er svært varmt. Slå av kjøretøy og kontroller, og la kjøretøyet kjøle seg ned i omtrent 30 minutter. Ingen kontroll Kjøretøyet beveges utilsiktet Slå først på sender, så kjøretøy. Problemløs ninger Du finner nyeste versjon av bruksanvisningen og informasjon om tilgjengelige reservedeler på servicesidene på carrera-rc.com.60 ALKALINEALKALINEALKALINEALKALINE
