KÄYTTÖOHJE Hummer H3 CARRERA

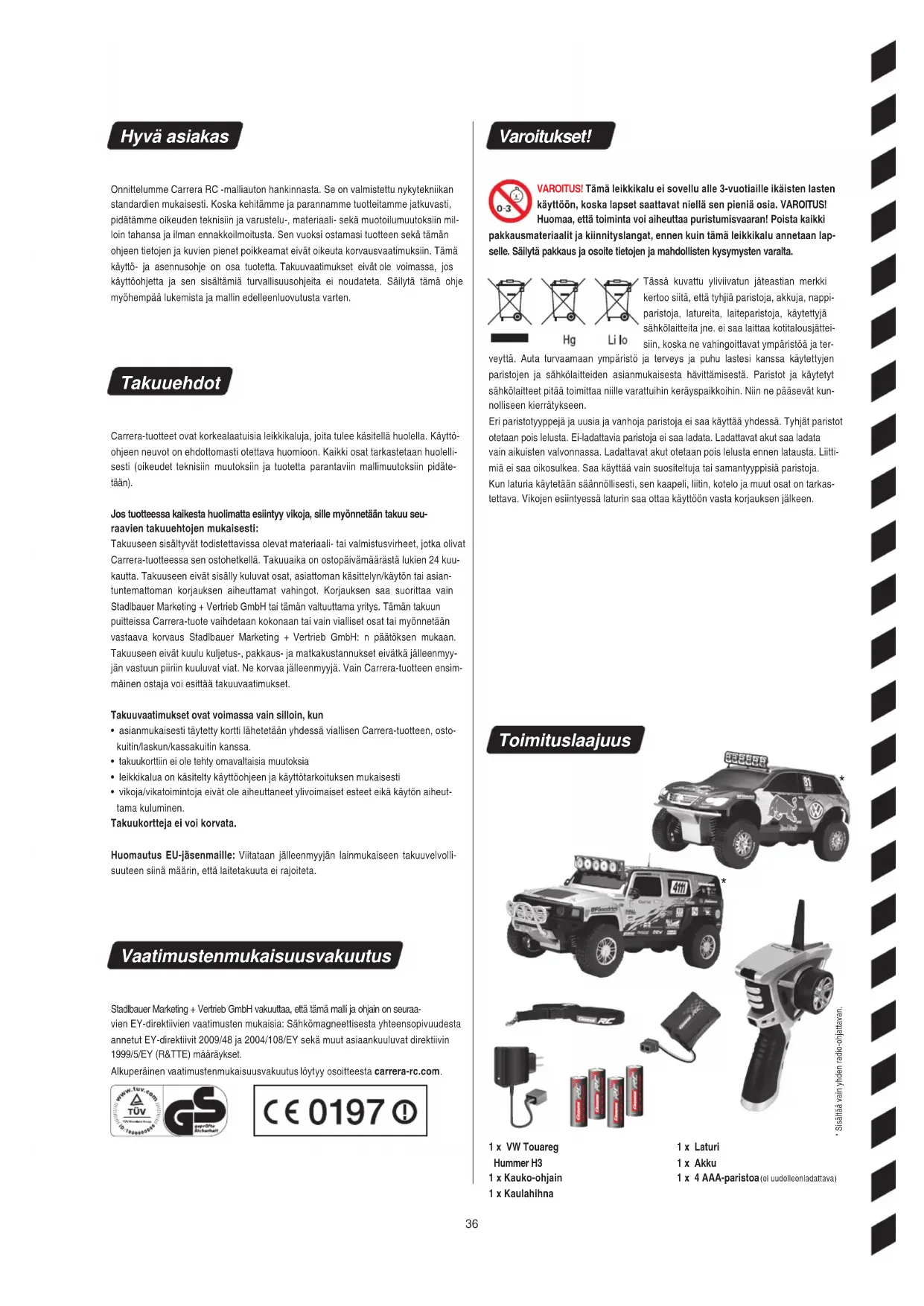

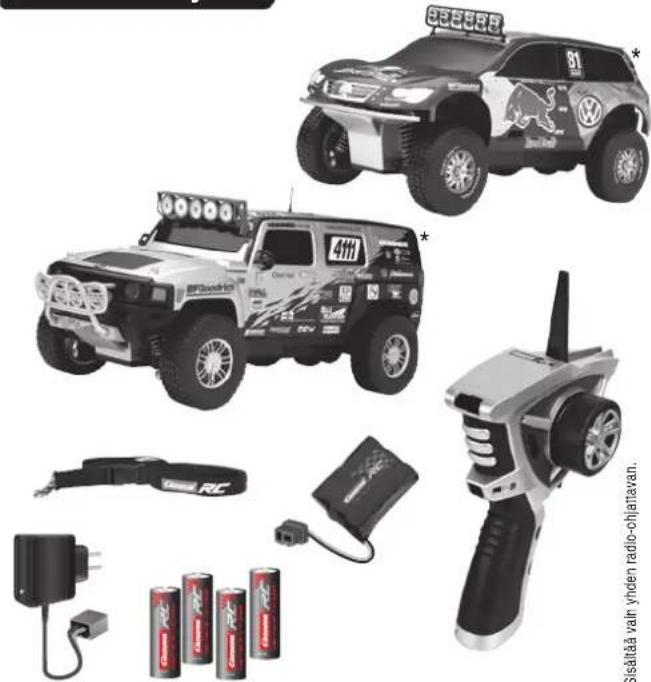

• Sisältää vain yhden radio-ohjattavan. Hyvä asiakas Onnittelumme Carrera RC -malliauton hankinnasta. Se on valmistettu nykytekniikan standardien mukaisesti. Koska kehitämme ja parannamme tuotteitamme jatkuvasti, pidätämme oikeuden teknisiin ja varustelu-, materiaali- sekä muotoilumuutoksiin mil- loin tahansa ja ilman ennakkoilmoitusta. Sen vuoksi ostamasi tuotteen sekä tämän ohjeen tietojen ja kuvien pienet poikkeamat eivät oikeuta korvausvaatimuksiin. Tämä käyttö- ja asennusohje on osa tuotetta. Takuuvaatimukset eivät ole voimassa, jos käyttöohjetta ja sen sisältämiä turvallisuusohjeita ei noudateta. Säilytä tämä ohje myöhempää lukemista ja mallin edelleenluovutusta varten. Takuuehdot Carrera-tuotteet ovat korkealaatuisia leikkikaluja, joita tulee käsitellä huolella. Käyttö- ohjeen neuvot on ehdottomasti otettava huomioon. Kaikki osat tarkastetaan huolelli- sesti (oikeudet teknisiin muutoksiin ja tuotetta parantaviin mallimuutoksiin pidäte- tään). Jos tuotteessa kaikesta huolimatta esiintyy vikoja, sille myönnetään takuu seu- raavien takuuehtojen mukaisesti: Takuuseen sisältyvät todistettavissa olevat materiaali- tai valmistusvirheet, jotka olivat Carrera-tuotteessa sen ostohetkellä. Takuuaika on ostopäivämäärästä lukien 24 kuu- kautta. Takuuseen eivät sisälly kuluvat osat, asiattoman käsittelyn/käytön tai asian- tuntemattoman korjauksen aiheuttamat vahingot. Korjauksen saa suorittaa vain Stadlbauer Marketing + Vertrieb GmbH tai tämän valtuuttama yritys. Tämän takuun puitteissa Carrera-tuote vaihdetaan kokonaan tai vain vialliset osat tai myönnetään vastaava korvaus Stadlbauer Marketing + Vertrieb GmbH: n päätöksen mukaan. Takuuseen eivät kuulu kuljetus-, pakkaus- ja matkakustannukset eivätkä jälleenmyy- jän vastuun piiriin kuuluvat viat. Ne korvaa jälleenmyyjä. Vain Carrera-tuotteen ensim- mäinen ostaja voi esittää takuuvaatimukset. Takuuvaatimukset ovat voimassa vain silloin, kun

• asianmukaisesti täytetty kortti lähetetään yhdessä viallisen Carrera-tuotteen, osto- kuitin/laskun/kassakuitin kanssa.

• takuukorttiin ei ole tehty omavaltaisia muutoksia

• leikkikalua on käsitelty käyttöohjeen ja käyttötarkoituksen mukaisesti

• vikoja/vikatoimintoja eivät ole aiheuttaneet ylivoimaiset esteet eikä käytön aiheut- tama kuluminen. Takuukortteja ei voi korvata. Huomautus EU-jäsenmaille: Viitataan jälleenmyyjän lainmukaiseen takuuvelvolli- suuteen siinä määrin, että laitetakuuta ei rajoiteta. Vaatimustenmukaisuusvakuutus Stadlbauer Marketing + Vertrieb GmbH vakuuttaa, että tämä malli ja ohjain on seuraa- vien EY-direktiivien vaatimusten mukaisia: Sähkömagneettisesta yhteensopivuudesta annetut EY-direktiivit 2009/48 ja 2004/108/EY sekä muut asiaankuuluvat direktiivin 1999/5/EY (R&TTE) määräykset. Alkuperäinen vaatimustenmukaisuusvakuutus löytyy osoitteesta carrera-rc.com. Varoitukset! VAROITUS! Tämä leikkikalu ei sovellu alle 3-vuotiaille ikäisten lasten käyttöön, koska lapset saattavat niellä sen pieniä osia. VAROITUS! Huomaa, että toiminta voi aiheuttaa puristumisvaaran! Poista kaikki pakkausmateriaalit ja kiinnityslangat, ennen kuin tämä leikkikalu annetaan lap- selle. Säilytä pakkaus ja osoite tietojen ja mahdollisten kysymysten varalta. Tässä kuvattu yliviivatun jäteastian merkki kertoo siitä, että tyhjiä paristoja, akkuja, nappi- paristoja, latureita, laiteparistoja, käytettyjä sähkölaitteita jne. ei saa laittaa kotitalousjättei- siin, koska ne vahingoittavat ympäristöä ja ter- veyttä. Auta turvaamaan ympäristö ja terveys ja puhu lastesi kanssa käytettyjen paristojen ja sähkölaitteiden asianmukaisesta hävittämisestä. Paristot ja käytetyt sähkölaitteet pitää toimittaa niille varattuihin keräyspaikkoihin. Niin ne pääsevät kun- nolliseen kierrätykseen. Eri paristotyyppejä ja uusia ja vanhoja paristoja ei saa käyttää yhdessä. Tyhjät paristot otetaan pois lelusta. Ei-ladattavia paristoja ei saa ladata. Ladattavat akut saa ladata vain aikuisten valvonnassa. Ladattavat akut otetaan pois lelusta ennen latausta. Liitti- miä ei saa oikosulkea. Saa käyttää vain suositeltuja tai samantyyppisiä paristoja. Kun laturia käytetään säännöllisesti, sen kaapeli, liitin, kotelo ja muut osat on tarkas- tettava. Vikojen esiintyessä laturin saa ottaa käyttöön vasta korjauksen jälkeen. Toimituslaajuus 1 x VW Touareg Hummer H3 1 x Kauko-ohjain 1 x Kaulahihna 1 x Laturi 1 x Akku 1 x 4 AAA-paristoa (ei uudelleenladattava)1

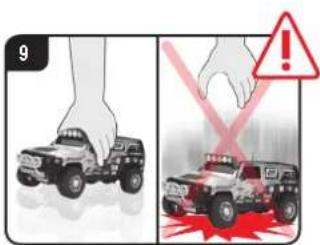

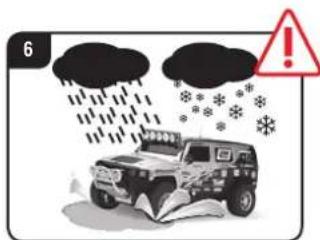

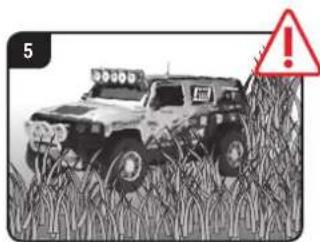

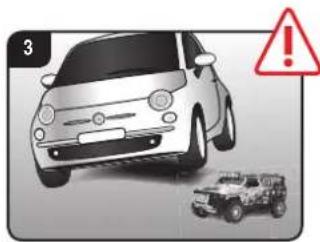

Carrera RC-auton asennus on tarkastet- tava ennen jokaista ajoa ja sen jälkeen, tarvittaessa ruuvit ja mutterit kiristetään. Carrera RC-auto on kauko-ohjattava, erityisillä ajoakuilla toimiva malliauto. Vain alkuperäisiä Carrera RC li-ion akkuja saa käyttää. VIHREÄ = valmisPUNAINEN = lataa Käynnistä käyttöönotossa aina ensin ohjain ja sen jälkeen auto. Sammuta ajon jälkeen päinvastai- sessa järjestyksessä! Ohjaimen paristojen ja auton akkujen moitteeton lataus on tarkastettava, jotta Carrera RC-auton ohjausjärjestelmä toimii moitteettomasti eikä auto voi liik- kua kontrolloimattomasti. Aseta auto aina käsin maahan. Älä kos- kaan heitä autoa seisten maahan. Carrera RC-auto on suunniteltu ainoas- taan harrastekäyttöön ja sillä saa ajaa vain sille tarkoitetuissa paikoissa ja radoilla. HUOMIO! Carrera RC-autoa ei saa käyttää tieliikenteessä. Vältä hyppyjä mäistä tai rampeista, jotka ovat korkeampia kuin 20 cm. Ei saa ajaa suurjännitejohtojen tai antennimastojen alla tai ukonilmalla! Ilmakehähäiriöt voivat aiheuttaa toimin- tahäiriöitä. Odota varastointitilan ja ajopaikan suurten lämpötilaerojen koh- dalla, kunnes auto on sopeutunut läm- pötilaan, jotta ei muodostu toimintahäi- riöitä aiheuttavaa kondenssivettä. Varo antennin päätä, tapaturmavaara! Tällä tuotteella ei saa ajaa nurmikolla. Kiinnittyvä ruoho voi estää akselin pyö- rimisen ja kuumentaa moottorin. Carrera RC-autolla ei saa kuljettaa tavaroita, ihmisiä tai eläimiä. Mallin puhdistukseen ei saa käyttää voimakkaita liuottimia. Carrera RC-autolla ei saa ajaa ulkona sateessa tai lumessa. Auto ei saa ajaa vedessä, lammikoissa tai lumessa, ja se on säilytettävä kuivassa. Autoa ei saa käyttää jokien, lammikoi- den tai järvien läheisyydessä, jotta Carrera RC-auto ei putoa veteen. Vältä ajamista reiteillä, jotka koostuvat yksinomaan hiekasta. Carrera RC-autoa ei saa altistaa suoralle auringonpaisteelle. Yli 35 °C:een lämpötiloissa täytyy säännölli- sesti pitää taukoja, jotta auton elekt- roniikka ei ylikuumene. Tur vallisuusohjeet1

Lataa akku ehdottomasti aina käytön jälkeen täyteen välttääksesi akun purkautumi- sen täysin tyhjäksi. Lataa akku aika ajoin (noin 2-3 kuukauden välein). Akku voi vahingoittua, mikäli yllä mainittuja ohjeita akun käsittelystä ei noudateta.

• Aja korkeintaan 2 akkua peräkkäin tyhjiksi. 2 akkutäytön jälkeen on ehdotto- masti pidettävä n. 20 minuutin tauko.

• Moottorin jatkuvaa käyntiä on vältettävä.

• Jos auto sammuu itsestään monta kertaa peräjälkeen, akku on tyhjä. Lataa akku.

• Ajon jälkeen akku otetaan pois tai liitetään irti.

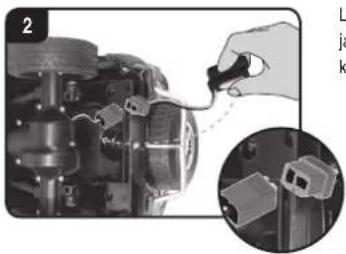

• Carrera RC-auto puhdistetaan ajon jälkeen. Carrera RC-auton akkukotelon kansi poiste- taan ruuvimeisselillä. Työnnä täyteen ladattu Carrera RC -akku logo ylöspäin ja pistokkeet perän suuntaan koteloon vasteeseen asti. Liitä Carrera RC -auton johdon pää akkuun ja laita kaapeli akun viereen koteloon. Sulje kansi ruuvimeisselillä. Paina vapaustusnappia ja ota paristokotelo ohjaimesta. Varmista asettaessasi, että paristojen navat ovat oikein päin. Työnnä paristokotelo takaisiin ohjaimeen, niin että lukkiutuu paikoilleen. Carrera RC-akku yhdistetään ensin mukana toimitettuun laturiin. Akun ja laturin välinen liitoskappale tai liitäntäkohta on valmistettu siten, että napojen vaihtuminen ei ole mah- dollista. Laturi liitetään virtalähteeseen. Jos akku on liitetty oikein ja lataus tapahtuu normaalisti, punainen LED-valo palaa jatku- vasti. Kun akku on ladattu täyteen, punainen LED-valo vaihtuu vihreäksi. Akun voi ottaa pois ja asentaa Carrera RC-autoon. Se on nyt käyttövalmis. Akun on käytön jälkeen jäähdyttävä väh. 20 minuuttia, ennen kuin sen voi ladata taas täyteen. Akku voi vioit- tua, jos tätä taukoa ei pidetä. Carrera RC -auto ja ohjain on yhdistetty tehtaalla. Jos aluksi esiintyy kommuni- kaatio-ongelmia Carrera RC -auton ja ohjaimen välillä, luo yhteys uudelleen. Kun painat auton alapuolella olevaa yhteysnappulaa, Carrera RC -auto ja ohjain yhdistetään uudelleen. Yhteys- nappulaa on painettava vähintään 3 sekuntia. Varmista, että ohjain on kyt- ketty päälle. Carrera RC-auto kytketään päälle ON- / OFF -kytkimellä. Ota huomioon, että tämä auto saavut- taa 35 tuntikilometrin nopeuden. Har- joittele vapaalla alueella, jonka koko on vähintään 4 x 4 metriä. Paina kaasua ensimmäisellä kerralla erittäin varo- vasti, koska auto reagoi hyvin her- kästi. Harjoittele hidasta ajamista väh.

2 - 3 akullista, ennen kuin ryhdyt nope-

ampiin ajotoimiin. Rakenna kulmarajoittimilla tai tyhjillä purkeilla jne. Carrera RC-auton kilpa- rata isoon ja vapaaseen tilaan. Carrera RC-auton ajon perusohjaustekniikka on, että suorilla ajetaan lujaa ja mutkissa jarrutetaan. Nyt harjoitellaan! Nyt ajo voi alkaa Paristojen paikoilleen asettaminen Akun asetus Akun lataus VIHREÄ = valmisPUNAINEN = lataa39

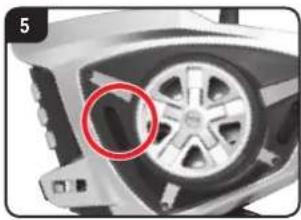

OFF Ongelma Syy Ratkaisu Auto ei kulje Lähettimen ja/tai auton kytkin on kohdassa „OFF“ Kytketään päälle Autossa heikko akku tai ei ollenkaan akkua Ladattu akku laitetaan sisään Ylikuumenemissuoja on pysäyttänyt auton liiallisen kuumenemisen takia Vastaanotin kytketään pois. RC-auton annetaan jäähtyä noin 30 minuuttia Lähettimessä tai autossa heikko akku/paristo Ladattu akku tai paristo laitetaan sisään Auto on hyvin kuuma. Kytke auto ja ohjain pois ja anna jäähtyä noin 30 minuuttia. Ei kontrollia Auto lähtee liikkeelle tahattomasti. Kytke ensin lähetin päälle, vasta sen jälkeen auto. Kun ohjain on kytketty päälle, ohjaimen etuosassa olevat punaiset LED-lamput palavat. TH-TRIMM Nopeuden hienosäätö Tässä sinulla on mahdollisuus muuttaa autosi jarrutusta. Digitaalinen suhteellinen ohjaus Kaasuvipu taakse: eteenpäin Kaasuvipu eteen: jarrutus tai taakse- päin Steering-TRIMM Ohjauksen hienosäätö Jos auto ei aja suoraan eteenpäin, voit tästä hienosäätää autoasi. 2,4 GHz:n ohjain on varustettu sekä oikea- että vasenkätisille, ja sen voi sovittaa ruuvaamalla ohjausyksikön toisinpäin. Vaihtotoiminto ruuvaamalla ohjausyksikkö toisin päin Kun haluat vaihtaa ohjausyksikön toisin päin, irrota sen sisäpuolella olevat ruuvit ja vie ne toiselle puolelle. Poista toisella puolella oleva peitelevy ja asenna ohjauspyörä toiselle puolelle. Kiinnitä taas kolme sisäpuolella olevaa ruuvia. Valmis! Ongelmaratkaisut Ohjaintoiminnot Oikeudet erehdyksiin ja muutoksiin pidätetään Oikeudet värien / lopullisen muotoilun muutoksiin pidätetään Oikeudet teknisiin ja muotoilun muutoksiin pidätetään Piktogrammit = symbolivalokuvat Tämän käyttöohjeen uusin versio ja tiedot saatavissa olevista varaosista löytyy sivustosta carrera-rc.com palvelujen kohdasta.40 ALKALINEALKALINEALKALINEALKALINE
