BEDIENUNGSANLEITUNG Hummer H3 CARRERA

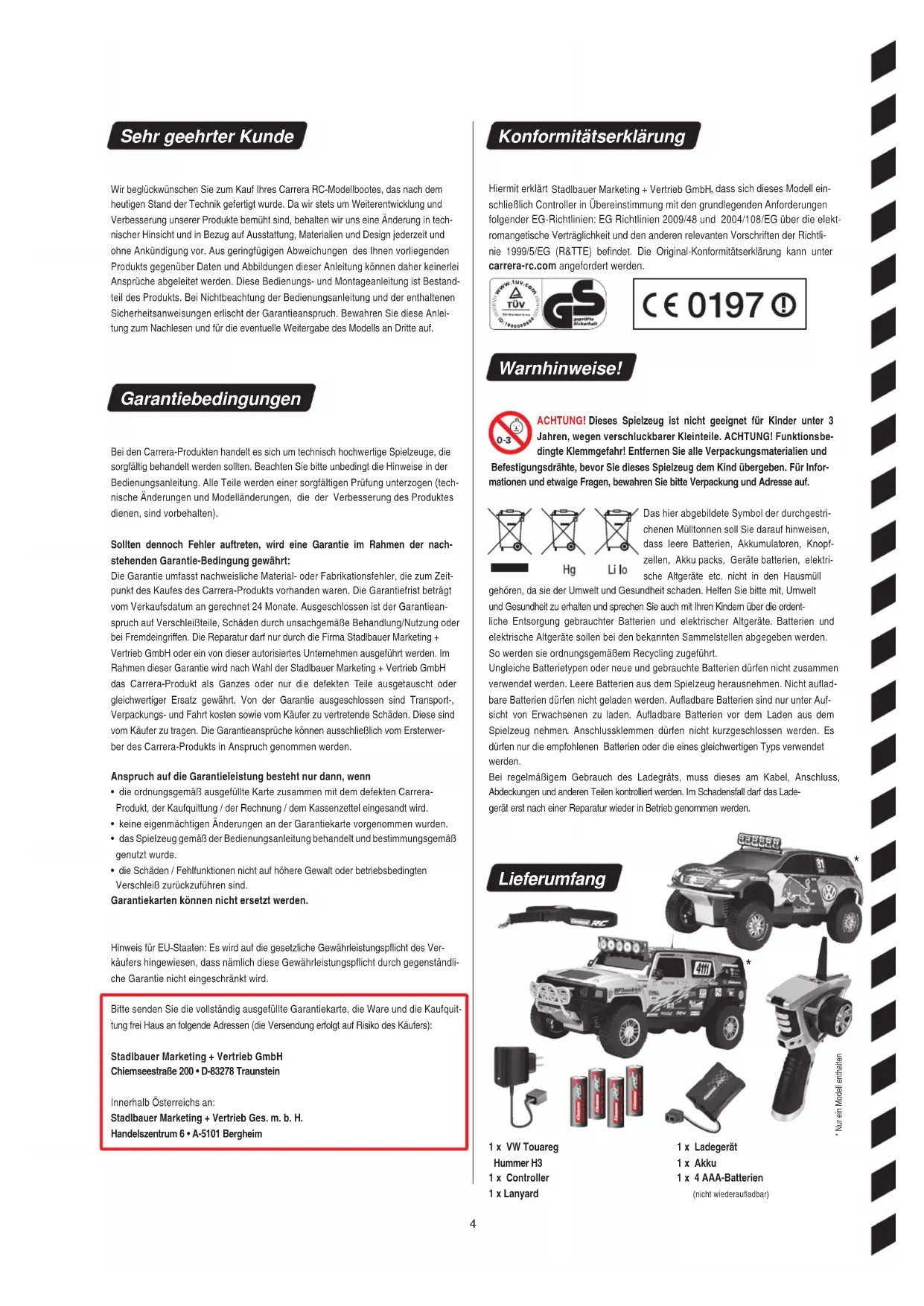

Sehr geehrter Kunde Wir beglückwünschen Sie zum Kauf Ihres Carrera RC-Modellbootes, das nach dem heutigen Stand der Technik gefertigt wurde. Da wir stets um Weiterentwicklung und Verbesserung unserer Produkte bemüht sind, behalten wir uns eine Änderung in tech- nischer Hinsicht und in Bezug auf Ausstattung, Materialien und Design jederzeit und ohne Ankündigung vor. Aus geringfügigen Abweichungen des Ihnen vorliegenden Produkts gegenüber Daten und Abbildungen dieser Anleitung können daher keinerlei Ansprüche abgeleitet werden. Diese Bedienungs- und Montageanleitung ist Bestand- teil des Produkts. Bei Nichtbeachtung der Bedienungsanleitung und der enthaltenen Sicherheitsanweisungen erlischt der Garantieanspruch. Bewahren Sie diese Anlei- tung zum Nachlesen und für die eventuelle Weitergabe des Modells an Dritte auf. Garantiebedingungen Bei den Carrera-Produkten handelt es sich um technisch hochwertige Spielzeuge, die sorgfältig behandelt werden sollten. Beachten Sie bitte unbedingt die Hinweise in der Bedienungsanleitung. Alle Teile werden einer sorgfältigen Prüfung unterzogen (tech- nische Änderungen und Modelländerungen, die der Verbesserung des Produktes dienen, sind vorbehalten). Sollten dennoch Fehler auftreten, wird eine Garantie im Rahmen der nach- stehenden Garantie-Bedingung gewährt: Die Garantie umfasst nachweisliche Material- oder Fabrikationsfehler, die zum Zeit- punkt des Kaufes des Carrera-Produkts vorhanden waren. Die Garantiefrist beträgt vom Verkaufsdatum an gerechnet 24 Monate. Ausgeschlossen ist der Garantiean- spruch auf Verschleißteile, Schäden durch unsachgemäße Behandlung/Nutzung oder bei Fremdeingriffen. Die Reparatur darf nur durch die Firma Stadlbauer Marketing + Vertrieb GmbH oder ein von dieser autorisiertes Unternehmen ausgeführt werden. Im Rahmen dieser Garantie wird nach Wahl der Stadlbauer Marketing + Vertrieb GmbH das Carrera-Produkt als Ganzes oder nur die defekten Teile ausgetauscht oder gleichwertiger Ersatz gewährt. Von der Garantie ausgeschlossen sind Transport-, Verpackungs- und Fahrt kosten sowie vom Käufer zu vertretende Schäden. Diese sind vom Käufer zu tragen. Die Garantieansprüche können ausschließlich vom Ersterwer- ber des Carrera-Produkts in Anspruch genommen werden. Anspruch auf die Garantieleistung besteht nur dann, wenn

• die ordnungsgemäß ausgefüllte Karte zusammen mit dem defekten Carrera- Produkt, der Kaufquittung / der Rechnung / dem Kassenzettel eingesandt wird.

• keine eigenmächtigen Änderungen an der Garantiekarte vorgenommen wurden.

• das Spielzeug gemäß der Bedienungsanleitung behandelt und bestimmungsgemäß genutzt wurde.

• die Schäden / Fehlfunktionen nicht auf höhere Gewalt oder betriebsbedingten Verschleiß zurückzuführen sind. Garantiekarten können nicht ersetzt werden. Hinweis für EU-Staaten: Es wird auf die gesetzliche Gewährleistungspflicht des Ver- käufers hingewiesen, dass nämlich diese Gewährleistungspflicht durch gegenständli- che Garantie nicht eingeschränkt wird. Bitte senden Sie die vollständig ausgefüllte Garantiekarte, die Ware und die Kaufquit- tung frei Haus an folgende Adressen (die Versendung erfolgt auf Risiko des Käufers): Stadlbauer Marketing + Vertrieb GmbH Chiemseestraße 200 • D-83278 Traunstein Innerhalb Österreichs an: Stadlbauer Marketing + Vertrieb Ges. m. b. H. Handelszentrum 6 • A-5101 Bergheim Konformitätserklärung Hiermit erklärt Stadlbauer Marketing + Vertrieb GmbH , dass sich dieses Modell ein- schließlich Controller in Übereinstimmung mit den grundlegenden Anforderungen folgender EG-Richtlinien: EG Richtlinien 2009/48 und 2004/108/EG über die elekt- romangetische Verträglichkeit und den anderen relevanten Vorschriften der Richtli- nie 1999/5/EG (R&TTE) befindet. Die Original-Konformitätserklärung kann unter carrera-rc.com angefordert werden. Warnhinweise! ACHTUNG! Dieses Spielzeug ist nicht geeignet für Kinder unter 3 Jahren, wegen verschluckbarer Kleinteile. ACHTUNG! Funktionsbe- dingte Klemmgefahr! Entfernen Sie alle Verpackungsmaterialien und Befestigungsdrähte, bevor Sie dieses Spielzeug dem Kind übergeben. Für Infor- mationen und etwaige Fragen, bewahren Sie bitte Verpackung und Adresse auf. Das hier abgebildete Symbol der durchgestri- chenen Mülltonnen soll Sie darauf hinweisen, dass leere Batterien, Akkumulatoren, Knopf- zellen, Akku packs, Geräte batterien, elektri- sche Altgeräte etc. nicht in den Hausmüll gehören, da sie der Umwelt und Gesundheit schaden. Helfen Sie bitte mit, Umwelt und Gesundheit zu erhalten und sprechen Sie auch mit Ihren Kindern über die ordent- liche Entsorgung gebrauchter Batterien und elektrischer Altgeräte. Batterien und elektrische Altgeräte sollen bei den bekannten Sammelstellen abgegeben werden. So werden sie ordnungsgemäßem Recycling zugeführt. Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden. Leere Batterien aus dem Spielzeug herausnehmen. Nicht auflad- bare Batterien dürfen nicht geladen werden. Aufladbare Batterien sind nur unter Auf- sicht von Erwachsenen zu laden. Aufladbare Batterien vor dem Laden aus dem Spielzeug nehmen. Anschlussklemmen dürfen nicht kurzgeschlossen werden. Es dürfen nur die empfohlenen Batterien oder die eines gleichwertigen Typs verwendet werden. Bei regelmäßigem Gebrauch des Ladegräts, muss dieses am Kabel, Anschluss, Abdeckungen und anderen Teilen kontrolliert werden. Im Schadensfall darf das Lade- gerät erst nach einer Reparatur wieder in Betrieb genommen werden. Lieferumfang 1 x VW Touareg Hummer H3 1 x Controller 1 x Lanyard 1 x Ladegerät 1 x Akku 1 x 4 AAA-Batterien (nicht wiederaufladbar)

• Nur ein Modell enthalten1

Sicherheitsbestimmunge n Bei Inbetriebnahme immer zuerst den Controller und dann das Fahr- zeug einschalten. Zum Abschalten nach der Fahrt umgekehrte Reihenfolge einhalten! Ein Carrera RC-Fahrzeug ist ein fern- gesteuertes, mit speziellen Fahr akkus betriebenes Modell auto. Es dürfen nur die original Carrera RC Li-Ion-Akkus verwendet werden. Um zu vermeiden, dass das Carrera RC-Fahrzeug mit Störungen im Steue- rungssystem und dadurch unkon trolliert fährt, sind die Batterien des Controllers und des Fahrzeugakkus auf einwand- freien Ladezustand hin zu überprüfen. Die korrekte Montage des Carrera RC- Fahrzeugs muss stets vor und nach jeder Fahrt überprüft werden, gegebe- nenfalls Schrauben und Muttern nach- ziehen. Stellen Sie das Fahrzeug immer von Hand auf dem Boden ab. Werfen Sie das Fahrzeug niemals aus dem Stand auf den Boden. Das Carrera RC-Fahrzeug ist aus- schließlich für Hobbyzwecke aus gelegt und darf nur auf dafür vor gesehenen Bahnen und Plätzen gefahren werden. ACHTUNG! Verwenden Sie das Carrera RC-Fahrzeug nicht im Straßen- verkehr. Vermeiden Sie Sprünge von Schanzen oder Rampen mit Höhen über 20 cm. Fahren Sie auch nicht unter Hochspan- nungsleitungen oder Funk masten oder bei Gewitter! Atmosphärische Störungen können zu einer Funktionsstörung führen. Bitte warten Sie bei großen Temperatur- unterschieden zwischen Lagerraum und Fahrplatz bis sich das Fahrzeug akklima- tisiert hat, um die Bildung von Kondens- wasser und daraus resultierende Funkti- onsstörungen zu vermeiden. Vorsicht mit der Antennenspitze, Verletzungsgefahr! Fahren Sie mit diesem Produkt niemals auf Grasflächen. Sich fest wickelndes Gras kann die Achsendrehung behin- dern und den Motor erhitzen. Mit einem Carrera RC- Fahrzeug dürfen keine Güter, Personen oder Tiere transpor- tiert werden. Verwenden Sie niemals scharfe Lösungsmittel zur Reinigung Ihres Modells. Fahren Sie mit dem Carrera RC- Fahr- zeug niemals bei Regen oder Schnee im Freien. Das Fahrzeug darf nicht durch Wasser, Pfützen oder Schnee fahren und muss im trockenen gelagert werden. Benutzen Sie das Fahrzeug niemals in der Nähe von Flüssen, Teichen oder Seen, damit das Carrera RC-Fahrzeug nicht ins Wasser fällt. Vermeiden Sie das Fahren auf Stre- cken, die ausschließlich aus Sand bestehen. Setzen Sie das Carrera RC- Fahrzeug keiner direkten Sonneneinstrahlung aus. Um Überhitzungen der Elektronik im Fahrzeug zu vermeiden, müssen bei einer Temperatur von über 35°C regel- mäßig kurze Ruhepausen eingelegt werden. GRÜN=BereitROT= Laden1

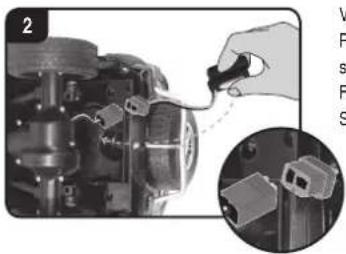

Einsetzen der Batterien Einsetzen des Akkus GRÜN=BereitROT=Laden Entfernen Sie mit einem Schraubenzieher den Deckel des Akkufachs beim Carrera RC-Fahrzeug. Schieben Sie den voll aufgeladenen Carrera RC Akku mit dem Logoaufdruck nach oben und den Steckern zum Heck weisend bis zum Anschlag in das Fach. Verbinden Sie das Kabelende des Carrera RC-Fahrzeugs mit dem des Akkus und ver- stauen Sie die Kabel neben dem Akku im Fach. Schließen Sie den Deckel mit einem Schraubenzieher. Drücken Sie auf den Releaseknopf und nehmen Sie das Batteriefach aus dem Controller. Achten Sie beim Einlegen der Batterien auf die richtige Polarität. Schieben Sie das Batteriefach in den Controller zurück, bis es einrastet. Aufladen des Akkus Jetzt kann die Fahrt losgehen Lass uns üben! Bitte verbinden Sie zuerst den Carrera RC- Akku mit dem beiliegenden Ladegerät. Das Verbindungsstück bzw. der Anschluss zwischen Akku und Ladegerät sind so hergestellt, dass verkehrte Polarität ausge- schlossen ist. Schließen Sie das Ladegerät an eine Energiequelle an. Wenn der Akku richtig angeschlossen wurde und der Aufladungs prozess normal erfolgt, leuchtet das rote LED-Lämpchen konstant. Wenn der Akku voll aufgeladen ist, schaltet das rote LED-Lämpchen auf grün um. Der Akku kann entfernt und in Ihrem Carrera RC-Fahrzeug installiert werden und ist nun bereit zum Fahren. Der Akku muss nach Gebrauch mind. 20 Minuten abkühlen, bevor er wieder vollständig geladen werden darf. Eine Nichtbeachtung dieser Pause kann zu einem defekten Akku führen. Das Carrera RC Fahrzeug und der Con- troller sind werkseitig gebunden. Sollte es am Anfang Probleme bei der Kom- munikation zwischen dem Carrera RC Fahrzeug und dem Controller geben, führen Sie bitte eine neue Bindung durch. Durch drücken des Bindingknopfs auf der Unterseite des Chassis werden das Carrera RC Fahrzeug und der Control- ler neu gebunden. Der Bindingknopf muss mind. 3 sec. gedrückt werden. Beachten Sie bitte, dass dabei der Controller eingeschalten sein muss. Carrera RC-Fahrzeug am ON/OFF- Schalter einschalten. Achtung dieses Fahrzeug erreicht Geschwindigkeiten von bis zu 35km/h. Bitte üben Sie auf einer leeren Fläche mit mind. 4x4 Metern Größe. Bedienen Sie beim ersten Mal sehr vorsichtig den Gashebel, da das Fahrzeug sehr sen- sibel reagiert. Üben Sie das Langsam- fahren mind. 2-3 Akkufüllungen, bevor Sie zu schnelleren Manövern übergehen. Bauen Sie mit Eckbegrenzungen oder leeren Büchsen usw. eine Carrera RC-Fahrzeug Rennstrecke auf einer großen, freien Fläche. Die grundlegende Steuertechnik beim Fahren mit einem Carrera RC-Fahrzeugs ist: auf Geraden schnell fahren und in den Kurven abbremsen.

• Maximal 2 Akkus direkt nach einander leer fahren. Nach 2 Akkufüllungen muss unbedingt eine Ruhepause von ca. 20 Minuten eingelegt werden.

• Permanenten Motoreinsatz vermeiden.

• Schaltet sich das Fahrzeug mehrmals kurz hinter einander von selbst ab, ist der Akku leer. Bitte laden Sie den Akku.

• Nach der Fahrt den Akku herausnehmen bzw. abklemmen.

• Das Carrera RC-Fahrzeug nach der Fahrt säubern. Laden Sie den Akku unbedingt nach Gebrauch wieder auf um eine sog. Tiefenentla- dung des Akkus zu vermeiden. Laden Sie den Akku von Zeit zu Zeit (ca. alle 2-3 Monate) auf. Eine Nichtbeachtung der o.g. Handhabung des Akkus kann zu einem Defekt führen.7

OFF Controll er-Funktionen Problemlösungen Wenn der Controller eingeschaltet ist leuchten die roten LED-Lampen im vorderen Bereiech des Controllers. TH-TRIMM Geschwindigkeitsfeinjustierung Hier haben Sie die Möglichkeit die Brems- wirkung Ihres Fahrzeuges zu verändern. Lenkung Digital Proportional Gashebel nach hinten: vorwärts Gashebel nach vorne: Bremsen bzw. Rückwärts Steering-TRIMM Lenkfeinjustierung Sollte das Fahrzeug nicht geradeaus fahren, können Sie hier Ihr Fahrzeug fein justieren. Der 2,4 GHz Controller ist für Rechts- und Linkshänder ausgerüstet und kann durch Umschrauben der Lenkeinheit dem jeweiligen angepasst werden. Wechselfunktion durch Umschrauben der Lenkeinheit Für den Umbau die drei innenliegenden Schrauben an der Lenkeinheit lösen und diese auf der Gegenseite anbringen. Die Abdeckplatte auf der Gegenseite entfernen und das Lenkrad auf der Gegenseite montieren. Die drei innen- liegenden Schrauben wieder fixieren. Fertig! Irrtum und Änderungen vorbehalten Farben / endgültiges Design – Änderungen vorbehalten Technische und designbedingte Änderungen vorbehalten Piktogramme = Symbolfotos Problem Ursache Lösung Modell fährt nicht Schalter am Controller oder/und Modell steht/stehen auf „OFF“ Einschalten Schwacher oder gar kein Akku im Modell Geladenen Akku einlegen Der Überhitzungsschutz hat das Auto wegen zu starker Erwärmung angehalten Den Empfänger ausschalten Das RC-Fahrzeug etwa 30 Minuten abkühlen lassen Schwacher Akku/Batterie im Controller oder Modell Geladenen Akku oder Batterie einlegen Das Fahrzeug ist sehr warm. Fahrzeug und Controller ausschalten und das Fahrzeug etwa 30 Minuten abkühlen lassen. Keine Kontrolle Fahrzeug setzt sich ungewollt in Bewegung Zuerst Controller einschalten, dann erst das Fahrzeug. Die aktuellste Version dieser Bedienungsanleitung und Informationen zu erhältlichen Ersatzteilen finden Sie auf carrera-rc.com im Servicebereich.8 ALKALINEALKALINEALKALINEALKALINE
