BEDIENUNGSANLEITUNG Black Devil CARRERA

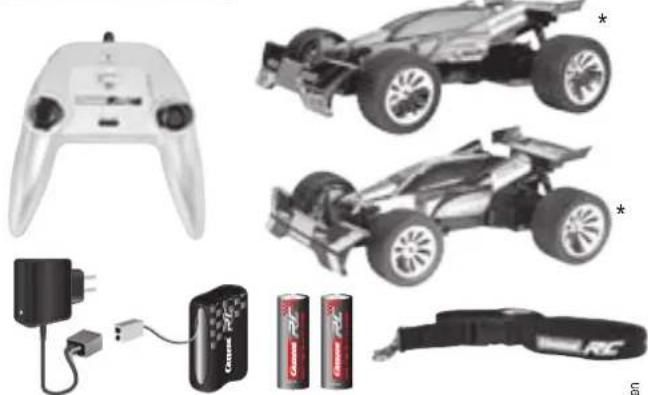

• Nur ein Modell enthalten · Contains only one model · contient un seul modèle · Contiene sólo un modelo · Contiene un solo modellino · Bevat slechts één model Contém só uma miniatura · Endast en modell · Sisältää vain yhden radio-ohjattavan · Zawiera tylko jeden model · Csak egy modellt tartalmaz · Vključen samo en model Obsahuje pouze jeden model. · Inneholder kun samme modell · Indeholder kun én model · Περιέχεται μόνο ένα μοντέλο *Montage- und Betriebsanleitung 4 Technische und designbedingte Änderungen vorbehalten Assembly and operating instructions 8 Subject to technical or design-related modification Instructions de montage et d’utilisation 12 Sous réserve de modifications techniques et des véhicules Instrucciones de montaje y de servicio 16 Reservado el derecho a modificaciones técnicas o debidas al diseño Istruzioni per il montaggio e l’uso 20 Con riserva di modifiche tecniche e dovute al design Montage- en gebruiksaanwijzing 24 Technische en door het design bepaalde wijzigingen voorbehouden Instruções de montagem e modo de utilização 28 Sujeito a alterações de design e técnicas Monterings- och bruksanvisning 32 Tekniska och designrelaterade ändringar förbehållna Asennus- ja käyttöohje 36 Oikeudet teknisiin ja muotoilumuutosten aiheuttamiin muutoksiin pidätetään Instrukcja montażu i obsługi 40 Zastrzega się prawo do zmian technicznych oraz uwarunkowanych wzornictwem Szerelési és használati utasítás 44 A műszaki és formatervezésből eredő módosítások joga fenntartva Navodila za montažo in uporabo 48 Tehnično in oblikovno pogojene spremembe pridržane Návod k montáži a obsluze 52 Technické a designem podmíněné změny vyhrazeny Montajse- og bruksanvisning 56 Det tas forbehold om endringer i teknikk og design Monterings- og driftsvejledning 60 Tekniske og designmæssige ændringer forbeholdes Οδηγίες συναρμολόγησης και λειτουργίας 64 Με την επιφύλαξη τεχνικών και σχεδιαστικών αλλαγών 07/2012 · 14 ALKALINEALKALINE Sehr geehrter Kunde Wir beglückwünschen Sie zum Kauf Ihres Carrera RC-Modellautos, das nach dem heutigen Stand der Technik gefertigt wurde. Da wir stets um Weiterentwicklung und Verbesserung unserer Produkte bemüht sind, behalten wir uns eine Änderung in tech- nischer Hinsicht und in Bezug auf Ausstattung, Materialien und Design jederzeit und ohne Ankündigung vor. Aus geringfügigen Abweichungen des Ihnen vorliegenden Produkts gegenüber Daten und Abbildungen dieser Anleitung können daher keinerlei Ansprüche abgeleitet werden. Diese Bedienungs- und Montageanleitung ist Bestand- teil des Produkts. Bei Nichtbeachtung der Bedienungsanleitung und der enthaltenen Sicherheitsanweisungen erlischt der Garantieanspruch. Bewahren Sie diese Anlei- tung zum Nachlesen und für die eventuelle Weitergabe des Modells an Dritte auf. Garantiebedingungen Bei den Carrera-Produkten handelt es sich um technisch hochwertige Spielzeuge, die sorgfältig behandelt werden sollten. Beachten Sie bitte unbedingt die Hinweise in der Bedienungsanleitung. Alle Teile werden einer sorgfältigen Prüfung unterzogen (tech- nische Änderungen und Modelländerungen, die der Verbesserung des Produktes dienen, sind vorbehalten). Sollten dennoch Fehler auftreten, wird eine Garantie im Rahmen der nach- stehenden Garantie-Bedingung gewährt: Die Garantie umfasst nachweisliche Material- oder Fabrikationsfehler, die zum Zeit- punkt des Kaufes des Carrera-Produkts vorhanden waren. Die Garantiefrist beträgt vom Verkaufsdatum an gerechnet 24 Monate. Ausgeschlossen ist der Garantiean- spruch auf Verschleißteile, Schäden durch unsachgemäße Behandlung/Nutzung oder bei Fremdeingriffen. Die Reparatur darf nur durch die Firma Stadlbauer Marketing + Vertrieb GmbH oder ein von dieser autorisiertes Unternehmen ausgeführt werden. Im Rahmen dieser Garantie wird nach Wahl der Stadlbauer Marketing + Vertrieb GmbH das Carrera-Produkt als Ganzes oder nur die defekten Teile ausgetauscht oder gleichwertiger Ersatz gewährt. Von der Garantie ausgeschlossen sind Transport-, Verpackungs- und Fahrt kosten sowie vom Käufer zu vertretende Schäden. Diese sind vom Käufer zu tragen. Die Garantieansprüche können ausschließlich vom Ersterwer- ber des Carrera-Produkts in Anspruch genommen werden. Anspruch auf die Garantieleistung besteht nur dann, wenn

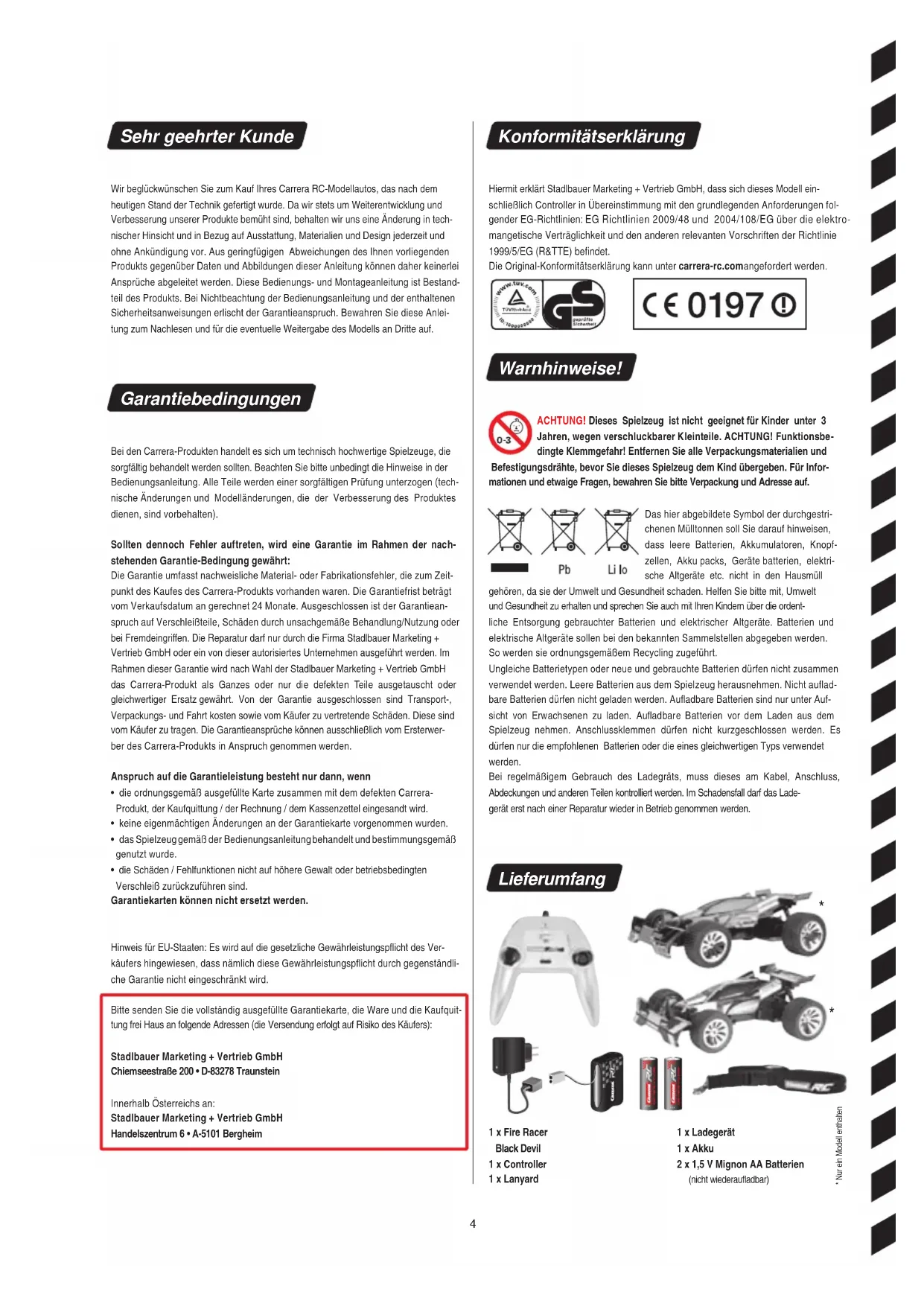

• die ordnungsgemäß ausgefüllte Karte zusammen mit dem defekten Carrera- Produkt, der Kaufquittung / der Rechnung / dem Kassenzettel eingesandt wird.

• keine eigenmächtigen Änderungen an der Garantiekarte vorgenommen wurden.

• das Spielzeug gemäß der Bedienungsanleitung behandelt und bestimmungsgemäß genutzt wurde.

• die Schäden / Fehlfunktionen nicht auf höhere Gewalt oder betriebsbedingten Verschleiß zurückzuführen sind. Garantiekarten können nicht ersetzt werden. Hinweis für EU-Staaten: Es wird auf die gesetzliche Gewährleistungspflicht des Ver- käufers hingewiesen, dass nämlich diese Gewährleistungspflicht durch gegenständli- che Garantie nicht eingeschränkt wird. Bitte senden Sie die vollständig ausgefüllte Garantiekarte, die Ware und die Kaufquit- tung frei Haus an folgende Adressen (die Versendung erfolgt auf Risiko des Käufers): Stadlbauer Marketing + Vertrieb GmbH Chiemseestraße 200 • D-83278 Traunstein Innerhalb Österreichs an: Stadlbauer Marketing + Vertrieb GmbH Handelszentrum 6 • A-5101 Bergheim Konformitätserklärung Hiermit erklärt Stadlbauer Marketing + Vertrieb GmbH, dass sich dieses Modell ein- schließlich Controller in Übereinstimmung mit den grundlegenden Anforderungen fol- gender EG-Richtlinien: EG Richtlinien 2009/48 und 2004/108/EG über die elektro- mangetische Verträglichkeit und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG (R&TTE) befindet. Die Original-Konformitätserklärung kann unter carrera-rc.com angefordert werden. Warnhinweise! ACHTUNG! Dieses Spielzeug ist nicht geeignet für Kinder unter 3 Jahren, wegen verschluckbarer Kleinteile. ACHTUNG! Funktionsbe- dingte Klemmgefahr! Entfernen Sie alle Verpackungsmaterialien und Befestigungsdrähte, bevor Sie dieses Spielzeug dem Kind übergeben. Für Infor- mationen und etwaige Fragen, bewahren Sie bitte Verpackung und Adresse auf. Das hier abgebildete Symbol der durchgestri- chenen Mülltonnen soll Sie darauf hinweisen, dass leere Batterien, Akkumulatoren, Knopf- zellen, Akku packs, Geräte batterien, elektri- sche Altgeräte etc. nicht in den Hausmüll gehören, da sie der Umwelt und Gesundheit schaden. Helfen Sie bitte mit, Umwelt und Gesundheit zu erhalten und sprechen Sie auch mit Ihren Kindern über die ordent- liche Entsorgung gebrauchter Batterien und elektrischer Altgeräte. Batterien und elektrische Altgeräte sollen bei den bekannten Sammelstellen abgegeben werden. So werden sie ordnungsgemäßem Recycling zugeführt. Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden. Leere Batterien aus dem Spielzeug herausnehmen. Nicht auflad- bare Batterien dürfen nicht geladen werden. Aufladbare Batterien sind nur unter Auf- sicht von Erwachsenen zu laden. Aufladbare Batterien vor dem Laden aus dem Spielzeug nehmen. Anschlussklemmen dürfen nicht kurzgeschlossen werden. Es dürfen nur die empfohlenen Batterien oder die eines gleichwertigen Typs verwendet werden. Bei regelmäßigem Gebrauch des Ladegräts, muss dieses am Kabel, Anschluss, Abdeckungen und anderen Teilen kontrolliert werden. Im Schadensfall darf das Lade- gerät erst nach einer Reparatur wieder in Betrieb genommen werden. Lieferumfang

• Nur ein Modell enthalten

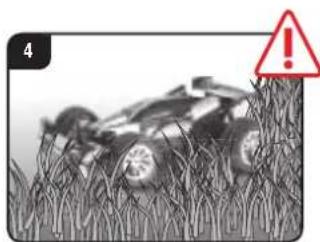

GRÜN=BereitROT= Laden Sicherheitsbestimmungen Ein Carrera RC-Fahrzeug ist ein fern- gesteuertes, mit speziellen Fahr akkus betriebenes Modell auto. Es dürfen nur die original Carrera RC Li-Ion-Akkus verwendet werden. Entfernen Sie den Akku aus dem Fahr- zeug bevor Sie diesen aufladen. Das Carrera RC-Fahrzeug ist aus- schließlich für Hobbyzwecke aus gelegt und darf nur auf dafür vor gesehenen Bahnen und Plätzen gefahren werden. ACHTUNG! Verwenden Sie das Carrera RC-Fahrzeug nicht im Straßen- verkehr. Fahren Sie auch nicht unter Hochspan- nungsleitungen oder Funk masten oder bei Gewitter! Atmosphärische Störungen können zu einer Funktionsstörung führen. Bitte warten Sie bei großen Temperatur- unterschieden zwischen Lagerraum und Fahrplatz bis sich das Fahrzeug akklima- tisiert hat, um die Bildung von Kondens- wasser und daraus resultierende Funkti- onsstörungen zu vermeiden. Fahren Sie mit diesem Produkt niemals auf Grasflächen. Sich fest wickelndes Gras kann die Achsendrehung behin- dern und den Motor erhitzen. Mit einem Carrera RC- Fahrzeug dürfen keine Güter, Personen oder Tiere transpor- tiert werden. Fahren Sie mit dem Carrera RC- Fahr- zeug niemals bei Regen oder Schnee im Freien. Das Fahrzeug darf nicht durch Wasser, Pfützen oder Schnee fahren und muss im trockenen gelagert werden. Benutzen Sie das Fahrzeug niemals in der Nähe von Flüssen, Teichen oder Seen, damit das Carrera RC-Fahrzeug nicht ins Wasser fällt. Vermeiden Sie das Fahren auf Strecken, die ausschließlich aus Sand bestehen. Setzen Sie das Carrera RC- Fahrzeug keiner direkten Sonneneinstrahlung aus. Um Überhitzungen der Elektronik im Fahrzeug zu vermeiden, müssen bei einer Temperatur von über 35°C regel- mäßig kurze Ruhepausen eingelegt werden. Stellen Sie das Fahrzeug immer von Hand auf dem Boden ab. Werfen Sie das Fahrzeug niemals aus dem Stand auf den Boden. Setzen Sie das Carrera RC-Fahrzeug niemals permanenten Lastwechsel, d.h. ständigem Vor- und Zurückfahren, aus. Vermeiden Sie Sprünge von Schanzen oder Rampen mit Höhen über 15 cm. Verwenden Sie niemals scharfe Lösungsmittel zur Reinigung Ihres Modells. Um zu vermeiden, dass das Carrera RC-Fahrzeug mit Störungen im Steue- rungssystem und dadurch unkon trolliert fährt, sind die Batterien des Controllers und des Fahrzeugakkus auf einwand- freien Ladezustand hin zu überprüfen. Ladegeräte und Netzteile nicht kurz- schließen. Die korrekte Montage des Carrera RC- Fahrzeugs muss stets vor und nach jeder Fahrt überprüft werden, gegebe- nenfalls Schrauben und Muttern nach- ziehen.6

Laden Sie den Akku unbedingt  nach Gebrauch wieder auf, um eine sog. Tiefenent- ladung des Akkus zu vermeiden. Laden Sie den Akku von Zeit zu Zeit (ca. alle 2-3  Monate) auf.  Eine Nichtbeachtung der o.g. Handhabung des Akkus kann zu einem  Defekt führen . Das Aufladen des Akkus hat unter Aufsicht eines Erwachsenen zu  erfolgen! Akkus dürfen nur von Erwachsenen oder von Kindern di e  mindestens   8 Jahre alt sind aufgela den werden.

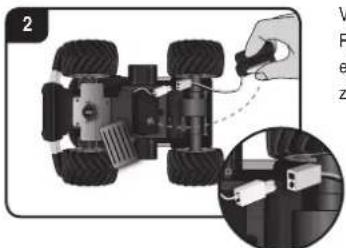

GRÜN=BereitROT=Laden Achtung dieses Fahrzeug erreicht Geschwindigkeiten von bis zu 20km/h. Bitte üben Sie auf einer leeren Fläche mit mind. 2,5x2,5 Metern Größe. Bedienen Sie beim ersten Mal sehr vorsichtig den Gashebel, da das Fahrzeug sensibel reagiert. Üben Sie das Langsamfahren mind. 2-3 Akkufül- lungen, bevor Sie zu schnelleren Manö- vern übergehen. Aufladen des Akkus Jetzt kann die Fahrt losgehen Einsetzen des Akkus Einsetzen der Batterien Lass uns üben! Das Carrera RC Fahrzeug und der Con- troller sind werkseitig gebunden. Justieren der Lenkung Stellt sich beim Betrieb des Carrera RC- Fahrzeugs heraus, dass das Fahrzeug nach rechts oder links zieht, kann durch den auf der Zeichnung ersichtlichen Justierungsschalter die Fahrspur korri- giert werden. 1.Schalten Sie das Fahrzeug am ON-/ OFF-Schalter ein. Die LED auf der Oberseite des Fahrzeugs blinkt rhyth- misch. 2.Schalten Sie den Controller ein. Die LED am Controller blinkt rhythmisch. Nach ein paar Sekunden leuchten die LED am Fahrzeug und am Controller permanent. Die Bindung ist abge- schlossen. Öffnen sie das Batteriefach mit einem Schraubendreher und setzen Sie die Batte- rien in den Controller ein. Achten Sie auf die richtige Polarität. Verwenden Sie nie neue und alte Batterien oder von unter schiedli- chen Herstellern gemeinsam. Nach dem verschließen des Faches können sie die Funktionalität des Controllers mit Hilfe des Powerschalters auf der Vorderseite prüfen. Bei ON-Stellung des Powerschalters und ordnungsgemäßer Funktion sollte die LED oben in der Mitte des Controllers rot auf- leuchten. Entfernen Sie mit einem Schraubenzieher den Deckel des Akkufachs beim Carrera RC-Fahrzeug. Verbinden Sie das Kabelende des Carrera RC-Fahrzeugs mit dem des Akkus. Akku einlegen. Deckel mit einem Schraubenzieher zuschrauben. Bitte verbinden Sie zuerst den Carrera RC- Akku mit dem beiliegenden Ladegerät. Das Verbindungsstück bzw. der Anschluss zwischen Akku und Ladegerät sind so hergestellt, dass verkehrte Polarität ausge- schlossen ist. Schließen Sie das Ladegerät an eine Energiequelle an. Wenn der Akku richtig angeschlossen wurde und der Aufladungs prozess normal erfolgt, leuchtet das rote LED-Lämpchen konstant. Wenn der Akku voll aufgeladen ist, schaltet das rote LED-Lämpchen auf grün um. Der Akku kann entfernt und in Ihrem Carrera RC-Fahrzeug installiert werden und ist nun bereit zum Fahren. Der Akku muss nach Gebrauch mind. 20 Minuten abkühlen, bevor er wieder vollständig geladen werden darf. Eine Nichtbeachtung dieser Pause kann zu einem defekten Akku führen.7

Controll er-Funktionen Problemlösungen SERVO TRONIC Mit den Joysticks können Sie präzise Lenk- und Fahrmanöver durchführen. Joystick links: Vorwärtsfahrt und Rückwärtsfahrt in unterschiedlichen Geschwindigkeiten Joystick rechts: Lenken nach Rechts Das Fahrzeug kann alternativ mit den Steuerwippen gesteuert werden. Auf der Controller-Rückseite im dafür vorgesehenen Fach können die Joysticks verstaut werden. Das Umhängeband mit dem Kara biner an der Öse des Controllers befestigen und um den Hals hängen. Achtung! Strangulationsgefahr! Bauen Sie mit Eckbegrenzungen oder leeren Büchsen usw. eine Carrera RC- Fahrzeug Rennstrecke auf einer großen, freien Fläche. Die grundle- gende Steuertechnik beim Fahren mit einem Carrera RC-Fahrzeugs ist: auf Geraden schnell fahren und in den Kurven abbremsen. Problem Ursache Lösung Modell fährt nicht Schalter am Controller oder/und Modell steht/stehen auf „OFF“ Einschalten Schwacher oder gar kein Akku im Modell Geladenen Akku einlegen Das Auto ist an einem Hindernis stehen geblieben. Der Überspannungsschutz hat das Auto abgeschaltet. ON/OFF Schalter am Fahrzeug einmal auf OFF, dann wieder auf ON schalten und auf einer freien Fläche platzieren. Schwacher Akku/Batterie im Controller oder Modell Geladenen Akku oder Batterie einlegen Der Controller ist ggf. nicht richtig mit dem Empfänger im Modell gebunden. Stellen Sie wie unter “Jetzt kann die Fahrt losgehen” beschrieben eine Bindung zwischen Modell und Controller her. Der Sender hat sich nach 30 Minuten selbst ausgeschaltet. Zum erneuten Gebrauch bitte den ON/OFF Schalter an Controller & Fahrzeug einmal auf OFF und anschließend wieder auf ON schalten. Das Fahrzeug ist sehr warm. Fahrzeug und Controller ausschalten und das Fahrzeug etwa 30 Minuten abkühlen lassen. Der Überhitzungsschutz hat das Auto wegen zu starker Erwärmung angehalten Den Empfänger ausschalten Das RC-Fahrzeug etwa 30 Minuten abkühlen lassen Keine Kontrolle Fahrzeug setzt sich ungewollt in Bewegung Zuerst Controller einschalten, dann erst das Fahrzeug. Irrtum und Änderungen vorbehalten Farben / endgültiges Design – Änderungen vorbehalten Technische und designbedingte Änderungen vorbehalten Piktogramme = Symbolfotos Die aktuellste Version dieser Bedienungsanleitung und Informationen zu erhältlichen Ersatzteilen finden Sie auf carrera-rc.com im Servicebereich. und Links mit unterschiedlichem Lenk- einschlag für präzises Lenken

• Beim Wechsel vom ersten zum zweiten Akku muss eine Fahrpause von mindestens 10 Minuten eingehalten werden. Beim darauf folgenden Wechsel muss unbedingt eine Ruhepause von mindestens 20 Minuten eingehalten werden.

• Permanenten Motoreinsatz vermeiden.

• Schaltet sich das Fahrzeug mehrmals kurz hinter einander von selbst ab, ist der Akku leer. Bitte laden Sie den Akku.

• Nach 30 Minuten Stillstand schalten sich Controller und Fahrzeug von selbst aus. Zum erneuten Gebrauch bitte den ON/OFF Schalter an Controller & Fahr- zeug einmal auf OFF und anschließend wieder auf ON schalten.

• Zum Ausschalten nach der Fahrt umgekehrte Reihenfolge einhalten.

• Nach der Fahrt den Akku herausnehmen bzw. abklemmen. Laden Sie den Akku unbedingt nach Gebrauch wieder auf, um eine sog. Tie- fenentladung des Akkus zu vermeiden.

• Lagern Sie den Akku immer außerhalb des Fahrzeuges.

• Das Carrera RC-Fahrzeug nach der Fahrt säubern.8 ALKALINEALKALINE
