Black Devil - Leikkikalut CARRERA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Radio-ohjattava auto
Merkki	Carrera
Malli	Black Devil
Suositeltu ikä	8-vuotiaasta alkaen (aikuisen valvonta vaaditaan latauksen aikana)
Ajoneuvon virtalähde	Ladattava Li-Ion-akku sisältyy
Kauko-ohjaimen virtalähde	2 AA-paristoa 1,5 V (ei ladattavia)
Huippunopeus	20 km/h
Päätoiminnot	Eteen-/taaksepäinajo, suhteellinen ohjaus (Servo Tronic), irrotettavat joystickit
Kantama	Noin 30 metriä (arvio)
Turvallisuus	Automaattinen pysäytys 30 min toimettomuuden jälkeen, ylikuumenemissuoja, ylijännitesuojakytkin
Huolto ja puhdistus	Puhdista kuivalla liinalla, älä käytä liuottimia. Säilytä kuivassa paikassa.
Varaosat ja korjattavuus	Saatavilla sivustolla carrera-rc.com (palvelualue)
Takuu	24 kuukautta (ei koske kuluvia osia eikä asiatonta käyttöä)
Standardit ja sertifikaatit	Eurooppalaiset direktiivit 2009/48, 2004/108/EY, 1999/5/EY (R&TTE)

Usein kysytyt kysymykset - Black Devil CARRERA

Kuinka ajoneuvon akku ladataan?

Liitä Li-Ion-akku mukana tulevaan laturiin (pistoke on suunniteltu estämään napaisuuden vaihtuminen). Kytke laturi pistorasiaan. Punainen merkkivalo ilmaisee latausta, vihreä merkkivalo ilmaisee, että akku on täynnä. Anna akun jäähtyä vähintään 20 minuuttia käytön jälkeen ennen lataamista. Lataus on tehtävä aikuisen valvonnassa.

Kuinka kauko-ohjain yhdistetään ajoneuvoon?

Kytke ensin ajoneuvo päälle (ON/OFF-kytkin). Ajoneuvon LED vilkkuu. Kytke sitten kauko-ohjain päälle: sen LED vilkkuu myös. Muutaman sekunnin kuluttua molemmat LEDit jäävät palamaan, mikä osoittaa yhteyden muodostuneen. Jos näin ei tapahdu, sammuta molemmat laitteet ja toista toimenpide.

Mikä on Carrera Black Devil -mallin huippunopeus?

Ajoneuvo voi saavuttaa enimmäisnopeuden 20 km/h. On suositeltavaa harjoitella vähintään 2,5 x 2,5 metrin kokoisella avoimella alueella.

Mitä paristoja kauko-ohjaimessa käytetään?

Kauko-ohjain toimii 2 x AA-paristolla 1,5 V (ei ladattavia). Noudata paristolokerossa ilmoitettua napaisuutta. Älä käytä eri valmistajien paristoja tai uusia ja käytettyjä paristoja yhdessä.

Mistä iästä lähtien tämä lelu on suositeltu?

Tämä lelu ei sovellu alle 3-vuotiaille (pienet osat). Se on suositeltu 8-vuotiaille ja sitä vanhemmille, erityisesti akun latauksen vuoksi, joka vaatii aikuisen valvontaa.

Kuinka ajoneuvo puhdistetaan?

Käytä kuivaa liinaa ajoneuvon puhdistamiseen. Älä koskaan käytä voimakkaita liuottimia. Säilytä sitä kuivassa paikassa, suojassa kosteudelta ja suoralta auringonvalolta.

Miksi auto pysähtyy yhtäkkiä?

Tämä voi johtua tyhjästä akusta (lataa se), ylikuumenemisesta (anna jäähtyä 30 minuuttia) tai esteestä, joka on laukaissut ylijännitesuojakytkimen (sammuta ja käynnistä ajoneuvo uudelleen vapaalla pinnalla). Kauko-ohjain sammuu automaattisesti 30 minuutin toimettomuuden jälkeen.

Kuinka ohjausta säädetään, jos auto vetää vasemmalle tai oikealle?

Käytä ajoneuvon alla olevaa säätöosaa ohjausvirheen korjaamiseen. Kierrä sitä asteittain, kunnes saat suoran kulkusuunnan.

Voinko käyttää autoa sateessa tai ruohikolla?

Ei. Käyttö on kielletty sateessa, lumessa, ruohikolla, lammikoissa tai hiekassa. Vältä myös korkeajännitelinjoja, ukkosmyrskyjä ja yli 35 °C:n lämpötiloja.

Mistä löydän varaosia?

Varaosat ovat saatavilla virallisella verkkosivustolla carrera-rc.com palvelualueella. Katso myös sivustolta käyttöohjeen uusin versio.

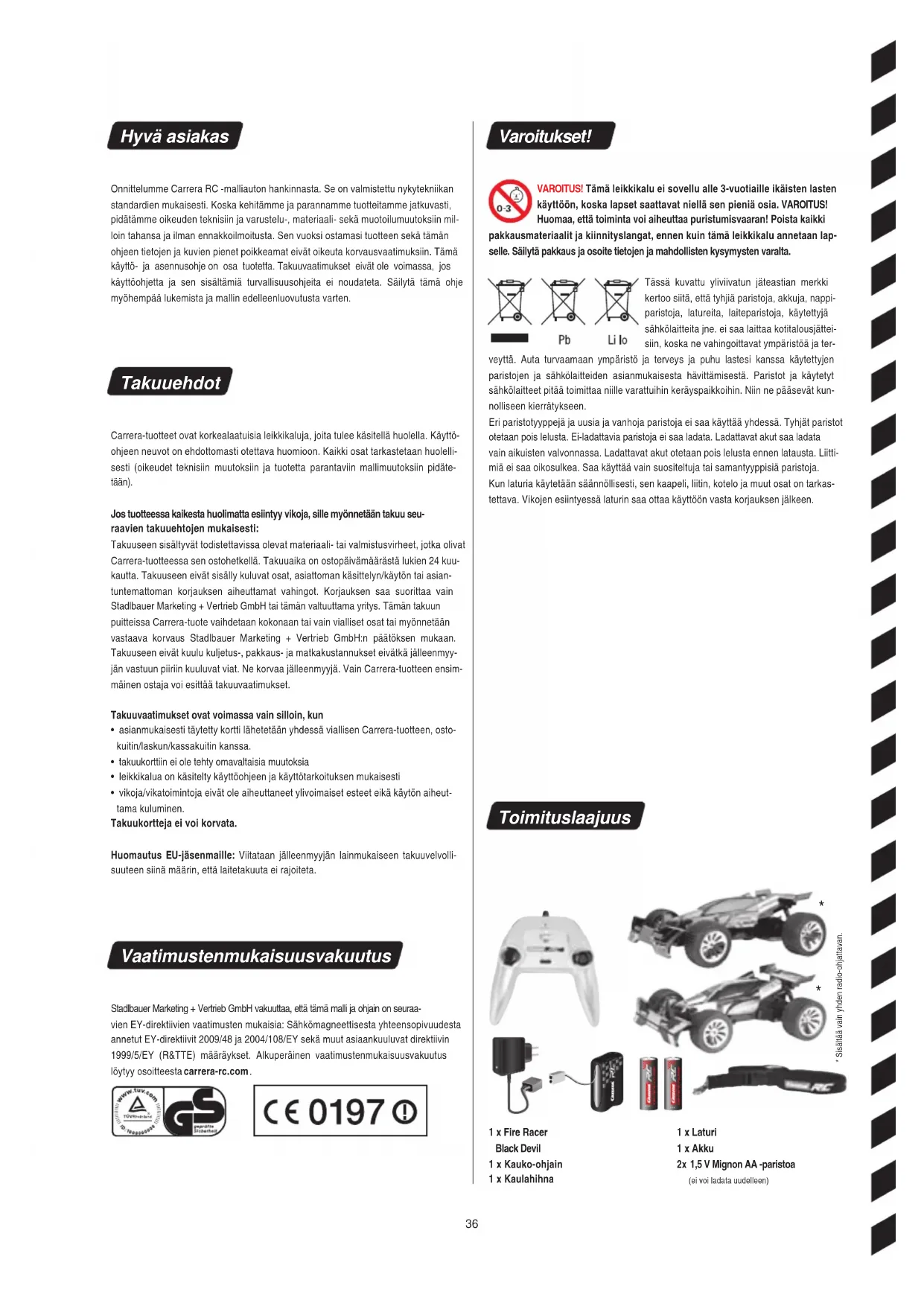

KÄYTTÖOHJE Black Devil CARRERA

Onnittelumme Carrera RC -malliauton hankinnasta. Se on valmistetu nykyteknikan standardien mukaisesti. Koska kehitamme ja parannamme tuotteitamme jatkuvasti, pidatamme oikeuden teknisin ja varustelu-, materiaali- sekaku muotoilumuutoksiin milloin tahansa ja ilman ennakkoilmoitusta. Sen vuksi ostamasi tuotteen sekā tamān ohjeen tietajen ja kuvien pieten poikkeamat eivat oikeuta korvausvaatimuksiin. Tamä käytö- ja asennusohje on osa tuotetta. Takuvaatumukset eivat ole voimassa, jos käytöchjetta ja sen sisälämä turvallisuosohjeita ei noudateta. Sälytä tamā ohje myoempää lukemista ja mallin edelleenluovutusa varlen.

Takuuehdot

Carrera-tuotteet ovat korkealautuisia leikkikaluja, joita tulee kasiellha huolella. Kayttoohjeen neuvot on ehottomasti otettava huomion. Kaiki osat tarkastetaan huollellisesti (oikeudet teknislin muutokiin ja tuotetta parantavin mallimuutoksiin pidateenan).

Jos tuotteessa kaikesta hulimatta esiintyy vikoja, sille myonnetaan takuu seu-raavien takuuehtoen mukaisesti:

Takuuseen sisalyvat todistettavissa olevat materiaali- tai valmistusvirheet, jotka olivat Carrera-tuotteessa sen ostohetkella. Takuuaika on ostopävämärastäukien 24 kukautta. Takuuseen eivat sisally kuluvat osat, asiattoman käsittelyn/kayton tai asiantuntemattoman korjauksen aiheuttamat vahingot. Korjauksen saa suorittaa vain Stadlbauer Marketing + Vertrieb GmbH tai taman valtuuttama yritys. Taman takun puiitteissa Carrera-tuote vaidhetaan kokonaan tai vain vialiset osat tai myonnetaan vastaava korvaus Stadlbauer Marketing + Vertrieb GmbH: n paatoksen mukaan. Takuuseen eivat kuulu kuljetus-, pakkaus- ja matkakustannukset eivatkä jalleenmyyjan vastuun piirin kuuluvat viat. Ne korvaa jalleenmyyja. Vain Carrera-tuotteen ensimäinen ostaja voi esittä takuvaatumukset.

Takuvaatimukset ovat voimassa vain silloin, kun

• asianmukaisesti tayetty korti lahetetaan yhdessa vialisen Carrera-tuotteen, ostokuitin/laskun/kassakuitin kanssa.
  takuukorttiin ei ole tehty omavaltaisia mutoksia
• leikkikalua on kasiitley kayttöohjeen ja kayttotarkoituksen mukaisesti
• vikoja/vikatoimintoja eivāt ole aiheuttaneet ylvivoaimaset esteet eika kayton aiheutama kuluminen.

Takuukortteja ei voi korvata.

Huomautus EU-jasenmaille: Viitataan jalleenmyyjan lainmukaiseen takuvelvollisuiteen siin maarin, etta laitetakuuta ei rajoiteta.

Vaatimustenmukaisuusvakuutus

Stadlbauer Marketing + Vertrieb GmbH vakuuttaa, etta tamai jai ohjain on seura-vien EY-direktiivien vaatimusten mukaisia: Sahkomagneittisesta yhteensopivuudesta annetut EY-direktivit 2009/48 ja 2004/108/EY seksa mut asiaankuuluvat direktiivin 1999/5/EY (R&TTE) maaraykset. Alkuperainen vaatimustenmukaisuusvakuutus loytyy ositeeesta carrera-rc.com

C∈0197①

Varoitukset!

VAROTUS! Tämä leikkikalu ei sovellu alle 3-vuotiaille ikaistenlasten käytöön, koska lapset saattavat niella sen pieni ia osia. VAROTUS! Huomaa, etta toiminta voi aiheuttaa puristumisvaaran! Poista kaikki

pakkaumaterialiaalit ja klinnitslangat, ennen kuin tamä leikkikalu anetaan lapse. Selle. Sälytä pakkaus ja osoite tiettojen ja mahdollisten kysymysten varalta.

Tassu kuvatu ylvivatun jateastian merkki kertoo siita, etta lyhjiaristoja, akkuja, napparistoja, latureita, laiteparistoja, kayetyjaa sakholaitteita jne. e saa laittaa kotitalousjattei sin, koska ne vahingoittavat ymparisto ja ter

veytta. Autu turvaamaan ymparisto ja terveys ja puhu lastesi kanssa kaytetyjen paristojen ja sahkolaitteiden asianmukaisesta hviittamisestaa. Paristot ja kaytetyt sahkolaitteet pitaa toimittaa nille varattuihin kerayspaikkoihin. Niin ne paasevat kunnolliseen kierratyseen.

Eri paristotyypejea ja uusia ja vanhoja paristoja ei saa kayttta yhdessa. Tyhjat paristot etotaan pois lelusta. EI-ladattavia paristoja ei saa ladata. Ladattavat akut saa ladata vain aikuisten valvonnassa. Ladattavat akut etotaan pois lelusta ennen latausta. Liittmiä ei saa oikosulkea. Saa kayttta vain suositeltuja tai samantyyppisi a paristoja.

Kun laturia kaytetaan saannollisesti, sen kaepeli, liitin, kotelo ja mutut osat on tarkastettava. Vikoen esiintyessa laturin saa ottaa kayttoon vasta korjauksen jalkeen.

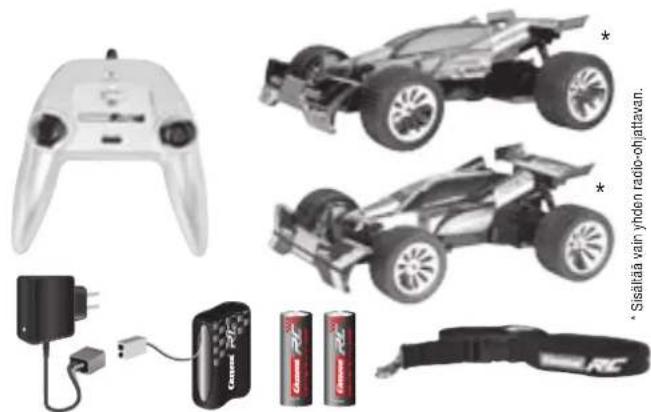

Toimituslaajus

1xFire Racer Black Devil
1xKauko-ohjain 1x Kaulahihna

1xLaturi

1x Akku

2x 1,5 V Mignon AA -paristoa

(ei volladata uudelleen)

Turvallisuusohjeet

Carrera RC-auto on kauko-ohjattava, erityisila ojoakuilla torimiva mallauto. Vain alkuperaisi Carrera RC li-ion akkuja saa kayttta. Poista akku ajoneuvosta, ennen kuin lataat sen.

Carrera RC-auto on suunnilellu ainoastaan harrastekayttoj na sillaa saa ajaa vain sille tarkoitetuissa paikoissa ja radoilla. HUOMIO! Carrera RC-auto ai saa kayttai tieliikenteessa.

Ei saa ajaa surjujannitejohtoen tai antennimastoen alla tai ukonilmalla! Ilmakehahairoi voivat aiheuttta toimin tahririota. Odata varastointitilan ja ajopikan suurten lamptilaeroen kohlalla, kunne ao on sopeutunl amptlaan, jotta ei muodosto toiminahiriotai heuittavaa kondensivettä.

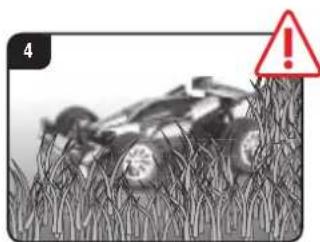

Talla tuotteella ei saa ajaa nurmikolla.
Kiinnittyva ruoho vo estaa aktselin pyorimensen ja kuumentaa moottorin.
Carrera RC-autolla ei saa kuljettaa tavaroita, ihmisia tai elaimia.

Carrera RC-autolla ei saa ajaa ulkona sateessa tai lumessa. Auto ei saa ajaa vedessa, lammikoissa tai lumessa, ja se on sailyettava kui-vassa.

Autoa ei saa kayttä jokien, lamnikoiden tai järvien laheisyydessä, jottaCarrera RC-auto ei putoa veteen.
Välta ajamista reiteillä, jotka koostuvatyksinomaan hiekasta.

Carrera RC-auto ei saa allistaa suoralle auringonpaisteelle. Yil 35 ^ C :een lampotiloissa taty sy aan-nollisesti pitta taukoja, jotta auton elektronikka ei yikuumene.

Ala altista Carrera RC-ajoneuvoa koskaan jatkuvalle kuormituksen vaiddolle, eli jatkuvalle eteen- ja taaksepain ajolle.

Aseta auto aina kasin maahan. Alkaoskaan heita autoa seisten maahan.

Väitä hyppyja mäistä tai rampeista, jotka ovat korkeampia kuin 15 cm.

Mallin puhdistukseen ei saa kayttaa voimakkaita liuottmia.

Ohjainen paristojen ja auton akkujen moitteeton lataus on tarkastettava, jotta Carrera RC-auton ohjausjarkestelmä toimi moitteptomasti eika auto voi likka kontrolloimattomiast. Latureita tai verkkolaitteita ei saa oikosulkea.

Carrera RC-auron asennus on tarkastet-tava ennen jokaista ajoa ja sen jälkeen, tarvittaessa ruuvit ja muterit kiristetaan.

Akun lataus

Carrera RC-akku yhdistetaa ensin mukana toimitetuun laturin. Akun ja laturin valinen liitokappale tai litantakoka on valmistetu siten, etta napojen vaituminen ei ole mahdollaha. Laturi litietaa virtalahteseen. Jos akku on liitetty oikein ja lataus tapahtuu normalaisti, punainen LED-valo palaa jatkvasti. Kun akku on ladattu tayteen, punainen LED-valo vahtuu vihreksi. Akun voi ottaa poja ji asentaa Carrera RC-autoon. Se on nyt kaytlovalmis. Akun on kayton jalkeen jahhyttava vah. 20 minuuttia, ennen kuin sen voi ladata taas tayteen. Akku voi voitua,Jos tata taukoa ei pideta.

VIHREA=valmisPUNAINEN = lataa

Lataa akku ehdottomasti aina kayton jalkeen tayteen valttaksesi akun purkautumisen tysin tyhjaksi. Lataa akku aika ajoin (noin 2-3 kukauden valein). Akku voi vahingoitua, mikali yll mainittuja ohjeita akun kasittelyste i noudateta. Akun lataus on tehtavä akuisen valvonnassal Vain aikuiset tai vahintaan 8 vuotta tayttaneet lapset savat ladata akut.

Akun asetus

Carrera RC-auton akkukotelon kansi poistetaan ruvimeisselillä.

Carrera RC-auton johdon paa liitetaan akkuun. Akku laitetaan sisaan. Kansi ruuvataan kiinn ruuvimeisellill.

Paristojen paikoilleen asettaminen

Avaa akkulokero ruuvimeissellila ja laita akut ohjaimeen. Varmista, etta navat ovat oikein pain. Ala koskaan kayta uusia ja vanhoja tai eri valmistajien paristoja yhdessa. Kun olet sulkenut lokeron, voit tarkastaa ohjaimen toiminnan etupuolella olevasta virtakytkimesta. Kun virtakytkin on asennossa ON, ylhaallahojaimen keskiosassa olevan LEDin tulisi palaa punaisena.

Nyt ajo voi alkaa

Carrera RC-ajoneuvo ja ohjainlaite on yhidetely tehtaalla.

1. Kytke ajoneuvu paalle ON-OFF-kytimesta. Ajoneuvon paall oleva LED vilkkuu rytmss.

1. Kytke ohjainlaie pälä. Ohjainlaiteen LED vilkkuu rytmäsa.

Mutaman sekunnin kuluttua ajonev-on ja ohjainlaiteen LED-valot palavatkeskeytyksettä. Yhteys on saatuikaan.

Ohjauken saatto Jos Carrera RC-auton kaytossa ilmenee,ettato vetta oikeaan tai vasempaan,ajosuunnan voi korjata piirustukssessa nakyvastaa sataktykl-mestal.

Nyt harjoitellaan!

Ota huomion, etta tama auto saavuttaa 20 tuntikilometrin nopeuden. Harjoitele vapaalla alueella,jonka koko on vahintaan 2,5x2,5 metrica.Kayta kaasuvipua ensimmaisellkerralla hyvin varovasti, sillajoneuvo reago herkasti. Harjoitele hitsaia ajamista vahintaan 2-3 akkulatausta, ennen kuin siirryt nopeampi nlikkeisiin.

Rakenna kulmarajoittilima tai tyhjillarpurkeilla jne. Carrera RC-auton kilparrata isoon ja vapaaseen tilaan. Carrera RC-auton ajon perusohjausteknikkaon, etta suorilla ajetaan lujaa ja mutkissa jarrutetaan.

Vaihdettaessa ensimmäisesta akusta toiseen on pidettäva vähintaan 10 minuutin ajotauko. Seuraavan vaildon alkana on ehottomasti pidettäva vähintaan 20 minuutin tauko.
Moottorin jatkuvaa kayntia on valtettava.
- Jos auto sommu itsestaan monta kertaa perajilkeen, akku on tyhja. Lataa akku.
- Ohjain ja auto kytkeytyvat automaattisesti bois, jos niita ei ole kaytety 30 minuuttin. Uusi kaytio on mahdollista kytkemallahojaimen ja auton ON/OFF-kytkin kerran asentoon OFF ja sen jälkeen takaisin asentoon ON.
- Auto sammutetaan ajon jälkeen käynnistykseen nahden painvastaisessa järestyksessä.
- Ajon jälkeen akku otetaan pois tai liitetäan irti. Lataa akku ehdottomasti aina kayton jälkeen täyteen valttäksesi akun purkautumisen tysin tyhjäksi.
Säilytä akkua aina ajoneuvon ulkopuolella.
Carrera RC-auto puhdistetaan ajon jalkeen.

Ohjaintoiminnot

SERVO TRONIC

Ohjainsauvalla voit tehdā tarkkoja
ohjaus- ja ajolikkeita.

Ohjainsauva vasemmalle: ajo eteenpain ja peruutus eri nopeuksilla

Ohjainsauva oikealle: ohjaus oikealle ja vasemmalle erilaisilla tarkoilla

Ohjaussauvat voidaan ottaa pois. Autoa voi vaihtoehtoisesti ohjata ktykinvivusta.

Ohjaussauvoja voi sallyttaa ohjaimen kaantopuolella olevassa kotelossa.

Karbinilukkoinen kaulanauha kiinittaaan kauko-ohjaimen silmukkaan jaripustetaan kaulaan.

Varoitukset! Kuristumisvaara!

Ongelmaratkaisut

OngelmaSyyRatkaisu
Auto ei kulje	Lähettimen ja/tai auton kytkin on kohdassa „OFF“ Kytketään pääle
	Autossa heikko akku tai ei ollenkaan akkua Ladattu akku laitetaan sisään
	Auto on jääny seisomaan esteeseen.	Ylikuormittussuoja on kytkenyt auton pois.Käännä auton ON/OFF-kytkin asentoon OFF, takaisin asentoon ON ja vie auto vapaaseen paikkaan.
	Lähettimessä tai autossa heikko akku/paristo Ladattu akku tai paristo	aitetaaan sisään
	Ohjainlaitetta ei ehkä ole yhdistetty olkein radio-ohjattavan vastaanottimeen.	Muodosta nyt kuten kohdassa "Nyt ajo voi alkaa"on kuvatu yhteys radio-ohjattavan ja ohjainlaitteenväillie.
	Lähetin on sammunut itsestaän 30 minuutin jälkeen.	Uusi käytö on mahdollista kytkemällä ohjainen ja auton ON/OFF-kytkin kerran asentoon OFF ja sen jälkeen takaisin asentoon ON.
	Auto on hyvin kuuma. Kytke auto ja ohjain pois ja anna jäähtyä noin 30 minuuttia.
	Ylikuemenemissuoja on pysäytänyt auton liialisen kuumenemisen takia.	Vastaanotin kytketään pois. RC-auton anetaanjähtyä noin 30 minuuttia
Ei kontrollia	Auto lahtee liikkeeile tahattomasti. Kytke ensin lahetin pääle, vasta sen jälkeen auto.

Tämän käyttoehjeen uusin vsio ja tiedot saatavissa olevista varaoisista loytyy sivustosta carrera-rc.com palvelujen kohdasta.
