Black Devil - Jouets CARRERA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Voiture radiocommandée
Marque	Carrera
Modèle	Black Devil
Âge recommandé	À partir de 8 ans (surveillance d'un adulte requise pour la charge)
Alimentation du véhicule	Batterie Li-Ion rechargeable incluse
Alimentation de la télécommande	2 piles AA 1,5 V (non rechargeables)
Vitesse maximale	20 km/h
Fonctions principales	Marche avant/arrière, direction proportionnelle (Servo Tronic), joysticks amovibles
Portée	Environ 30 mètres (estimation)
Sécurité	Arrêt automatique après 30 min d'inactivité, protection contre surchauffe, coupe-circuit de surtension
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de solvants. Ranger dans un endroit sec.
Pièces détachées et réparabilité	Disponibles sur le site carrera-rc.com (zone service)
Garantie	24 mois (hors pièces d'usure et usage non conforme)
Normes et certifications	Directives européennes 2009/48, 2004/108/CE, 1999/5/CE (R&TTE)

FOIRE AUX QUESTIONS - Black Devil CARRERA

Comment recharger la batterie du véhicule ?

Connectez la batterie Li-Ion au chargeur fourni (la prise est conçue pour éviter toute inversion de polarité). Branchez le chargeur sur une prise secteur. Le voyant rouge indique la charge, le voyant vert indique que la batterie est pleine. Laissez refroidir la batterie au moins 20 minutes après utilisation avant de la recharger. La charge doit être effectuée sous la surveillance d'un adulte.

Comment associer la télécommande au véhicule ?

Allumez d'abord le véhicule (interrupteur ON/OFF). La DEL du véhicule clignote. Allumez ensuite la télécommande : sa DEL clignote également. Après quelques secondes, les deux DEL restent allumées, indiquant que la liaison est établie. Si ce n'est pas le cas, éteignez les deux appareils et répétez l'opération.

Quelle est la vitesse maximale du Carrera Black Devil ?

Le véhicule peut atteindre une vitesse maximale de 20 km/h. Il est conseillé de s'entraîner sur une surface dégagée d'au moins 2,5 x 2,5 mètres.

Quelles piles utiliser pour la télécommande ?

La télécommande fonctionne avec 2 piles AA de 1,5 V (non rechargeables). Respectez la polarité indiquée dans le compartiment. N'utilisez pas de piles de différents fabricants, ni des piles neuves et usagées ensemble.

À partir de quel âge ce jouet est-il recommandé ?

Ce jouet n'est pas adapté aux enfants de moins de 3 ans (petites pièces). Il est recommandé pour les enfants de 8 ans et plus, notamment en raison de la charge de la batterie qui nécessite une surveillance adulte.

Comment nettoyer le véhicule ?

Utilisez un chiffon sec pour nettoyer le véhicule. N'utilisez jamais de solvants agressifs. Rangez-le dans un endroit sec, à l'abri de l'humidité et des rayons directs du soleil.

Pourquoi la voiture s'arrête-t-elle soudainement ?

Cela peut être dû à une batterie déchargée (rechargez-la), à une surchauffe (laissez refroidir 30 minutes), ou à un obstacle qui a déclenché le coupe-circuit de surtension (éteignez et rallumez le véhicule sur une surface libre). La télécommande s'éteint automatiquement après 30 minutes d'inactivité.

Comment ajuster la direction si la voiture tire à gauche ou à droite ?

Utilisez la pièce de réglage située sous le véhicule pour corriger le défaut de direction. Tournez-la progressivement jusqu'à obtenir une trajectoire droite.

Puis-je utiliser la voiture sous la pluie ou sur l'herbe ?

Non. L'utilisation est interdite sous la pluie, la neige, sur l'herbe, dans les flaques d'eau ou le sable. Évitez également les lignes à haute tension, les orages et les températures supérieures à 35 °C.

Où trouver des pièces de rechange ?

Les pièces de rechange sont disponibles sur le site officiel carrera-rc.com dans la zone service. Consultez également la version la plus récente du mode d'emploi sur ce site.

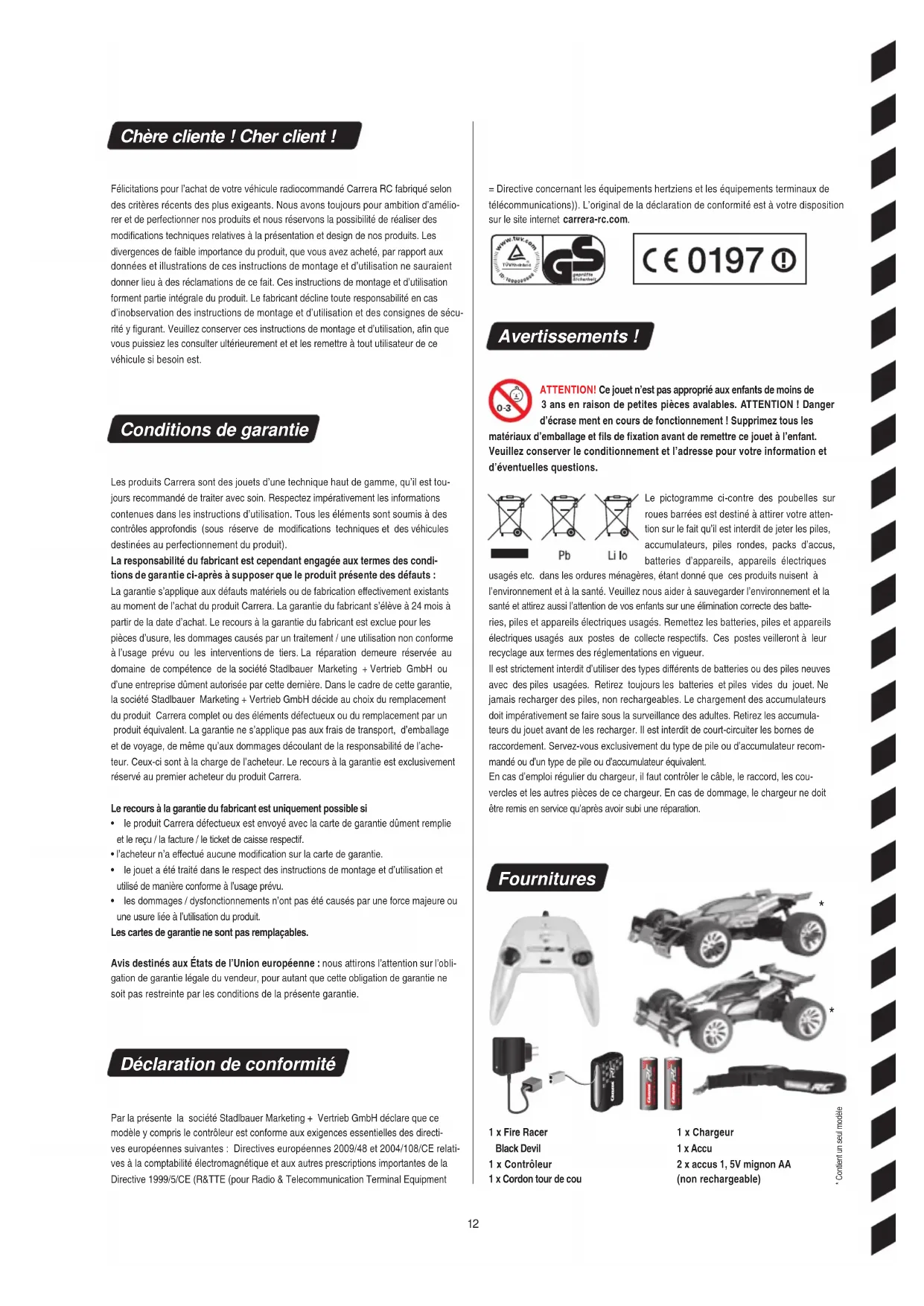

MODE D'EMPLOI Black Devil CARRERA

Félicitations pour l'achat de votre vehicule radiocommandé Carrera RC fabriqué selon des critères récents des plus exigeants. Nous avons toujours pour ambition d'améliorer et de perfectionner nos produits et nous réservons la capacité de réaliser des modifications techniques relatives à la presentation et design de nos produits. Les divergences de faible importance du produit, que vous avez acheté, par rapport aux données et illustrations de ces instructions de montage et d'utilisation ne sauraient donner lieu à des réclamations de ce fait. Ces instructions de montage et d'utilisation forment partie intégrale du produit. Le fabricant décline toute responsabilité en cas d'inobservation des instructions de montage et d'utilisation et des consignes de sécurité y figurant. Veuillez conserver ces instructions de montage et d'utilisation, afin que vous puissiez les consulter ultérieurement et et les remettre à tout utilisateur de ce vehicule si besoin est.

Conditions de garantie

Les produits Carrera sont des jouets d'une technique haut de gamme, qu'il est toujours recommendé deTRAITER avec soin. Respectez imperativement les informations contenues dans les instructions d'utilisation. Tous les éléments sont soumis à des contrôles approfondis (sous réserve de modifications techniques et des vehicules destinées au perfectionnement du produit).

La responsabilité du fabricant est cependant engagée aux termes des conditions de garantie ci-après à supposer que le produit présente des définuts :

La garantie s'applique aux defaults matériels ou de fabrication effectivement existants au moment de l'achat du produit Carrera. La garantie du fabricant s'éleve à 24 mois à partir de la date d'achat. Le recours à la garantie du fabricant est exclue pour les pieces d'usure, les dommages causés par un traitement / une utilisation non conforme à l'usage prévu ou les interventions de tiers. La réparation demeure réservée au domaine de compétence de la société Stadlbauer Marketing + Vertrieb GmbH ou d'une entreprise dûment autorisée par cette démarche. Dans le cadre de cette garantie, la société Stadlbauer Marketing + Vertrieb GmbH decide au besoin du remplacement du produit Carrera complét ou des éléments défectueux ou du remplacement par un produit équivalent. La garantie ne s'applique pas aux frais de transport, d'emballage et de voyage, de même qu'aux dommages découulant de la responsabilité de l'acheteur. Ceux-ci sont à la charge de l'acheteur. Le recours à la garantie est exclusivement réservé au premier acheteur du produit Carrera.

Le recours à la garantie du fabricant est uniquement possible si

• le produit Carrera défectueux est envoyé avec la carte de garantie d'umont remplie et le recu / la facture / le ticket de caisse respectif.
• l'acheteur n'a effectué aucune modification sur la carte de garantie.
• le jouet a été traité dans le respect des instructions de montage et d'utilisation et utilisé de manière conforme à l'usage prévu.
• les dommages / dysfonctionnements n'ont pas ete causees par une force majeure ou une usure lied a l'utilisation du produit.

Les cartes de garantie ne sont pas replacables.

Avis destinés aux États de l'Union Européenne : nous attirons l'attention sur l'obligation de garantie légale du vendeur, pour autant que cette obligation de garantie ne soit pas restreinte par les conditions de la présente garantie.

Déclaration de conformité

Par la presente la société Stadlbauer Marketing + Vertrieb GmbH déclare que ce modele y compris le contrôleur est conforme aux exigences essentielles des directives europeennes suivantes : Directives europeennes 2009/48 et 2004/108/CE relatives à la comptabilité electromagnétique et aux autres prescriptions importantes de la Directive 1999/5/CE (R&TTE (pour Radio & Telecommunication Terminal Equipment

= Directive concernant les équipements hertziens et les équipements terminaux de télécommunications)). L'original de la déclaration de conformité est à votre disposition sur le site internet carrera-rc.com.

C∈0197①

Avertissements!

ATTENTION! Ce jouet n'est pas approprié aux enfants de moins de 3 ans en raison de petites pieces availables. ATTENTION! Danger d'écrasement en cours de fonctionnement! Supprimez tous les l'emballage et fils de fixation avant de remetre ce jouet à l'enfant. inserver le conditionnement et l'adresse pour votre information et ses questions.

Le pictogramme ci-contre des poubelles sur roues barrées est destiné à attirer votre attention sur le fait qu'il est interdir de jeter les piles, accumulateurs, piles rondes, packs d'accus, batteries d'appareils, appeareils électriques

usages etc. dans les ordures menagères, étant donné que ces produits nuisent à l'environnement et à la santé. Veuliez nous aider à sauvegarder l'environnement et la santé et attrez aussi l'attention de vos enfants sur une élimination correcte des batteries, piles et apparéils électriques usages. Remettez les batteries, piles et apparéils électriques usages aux postes de collecte respectifs. Ces postes veilleront à leur recyclage aux termes des réglementations en vigueur.

Il est strictement interdit d'utiliser des types différents de batteries ou des piles neuves avec des piles usages. Retirez toujours les batteries et piles vides du jouet. Ne jamais recharger des piles, non rechargeables. Le chargement des accumulateurs doit impératifement se faire sous la surveillance des adults. Retirez les accumulateurs du jouet avant de les recharger. Il est interdit de court-circuiter les bornes de raccordement. Servez-vous exclusivement du type de pile ou d'accumulateur recommandé ou d'un type de pile ou d'accumulateur équivalent.

En cas d'emploi régulier du chargeur, il faut contrôler le cable, le raccord, les couvercles et les autres pièces de ce chargeur. En cas de dommage, le chargeur ne doit être remis en service qu'après avoir subi une réparation.

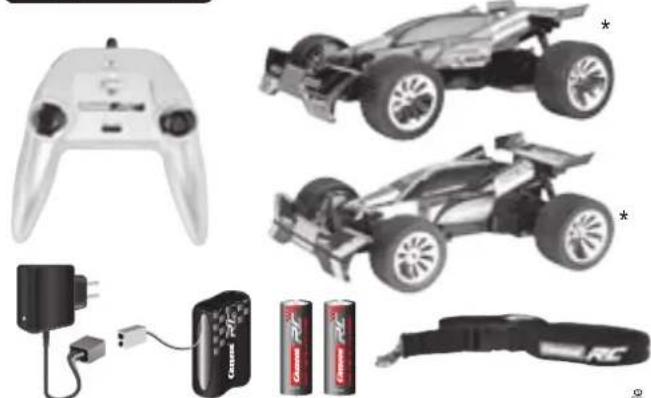

Fournitures

1xFireRacer
Black Devil
1 x Contrôleur
1 x Cordon tour de cou

1 x Chargeur
1xAccu
2 x accus 1,5V mignon AA (non rechargeable)

Consignes de sécurité

Votre vehicule radiocommande Carrera RC a ete concu pour ne fonctionner qu'veces les batteries Lithiums-ions livres avec le vehicule. Ne pas utiliser d'autres types de batterie. Retirez la batterie du vehicule avant de la charger.

Le vehicule Carrera RC est exclusivement destiné à un usage loisir et sonutilisation est limiteaux voies et lieuxprevus a cet usage.

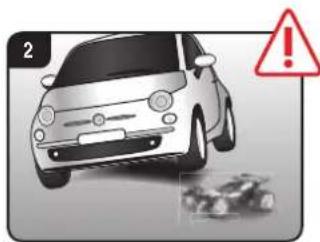

ATTENTION !!! Il est strictement interd it d'utiliser un vehicule Carrera RC sur une voie destinée à la circulation routiere.

Ne vous servez pas du vehicule sous des lignes à haute tension ou des pylones-antennes ou lors d'un orage! Les perturbations atmosphériques risquènt de provoquer des dysfonctionnements. Si les différences de température entre l'entrepôt et le lieu de fonctionnement sont grandes, attendez jusqu'à ce que le vehicule se soit acclimaté afin d'éviter la formation d'eau de condensation et les dysfonctions en résultat.

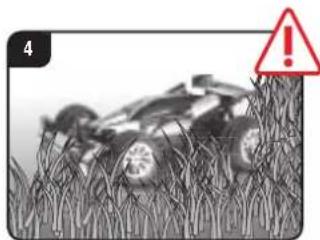

L'utilisation du vehicule est interdite sur pelouse et gazon. L'herbe pouvant s'enrouler autour des axes des roues empéchant leur bon fonctionnement et entrainant une surchauffe du moteur. Il est interdit de transporter des marchandises, personnes ou des animaux avec un vehicule Carrera RC.

Ne vous servez jamais du vehicule Carrera RC en plein air en cas de plue ou de neige.

Le vehicule ne doit pas rouler dans de I'eau, des flaques d'eau ou de la neige et doitetre entropesé au sec.

Ne vous servez jamais du vehicule à proximite directe des rivières, fleuves, etangs ou lacx afin que le Carrera RC ne risque pas de tomber dans l'eau. Evitez de rouler sur des parcours qui sont exclusivement en sable.

N'exposez pas le vehicule Carrera RC directement aux rayons du soleil. Pour eviter la surchauffe de l'electronique dans le vehicule, il faut intercaler régulément de courtes pauses lorsque la température extérieure est supérieure à 35^

Ne soumettez jamais la voiture Carrera RC à des changements de charge repétés, c.à-d. à des inversions permanentes.

Déposez toujours le vehicule sur le sol avec les mains. Ne jetez jamais le vehicule au pied levé sur le sol.

Evitez les sauts de tremplins ou de rampes à des hauteurs supérieures à 15 cm.

Ne vous servez jamais de solvants agressifs pour le nettoyage de votre maquette.

Controlez la charge de la batterie du vehicule et de la pile de la telekommande afin d'eviter tout dysfonctionnement pouvant entrainés des déplacements incontrolés du vehicule.
Ne mettez jamais les chargeurs et les blocs d'alimentation en court-circuit.

Contrôle le montage correct du vehicule Carrera RC avant et après chaque course et reisserrez les vis et écrous si besoin est.

Reliez dans un premier temps la batterie Carrera RC au chargeur fourn. La prise de raccordement entre la batterie et le chargeur a ete conque de sorte a eviter toute inversion de polarite. Raccordez ensuite le chargeur a une prise de courant.

Levoyant a LED s'allumera en rouge des lors que le branchement a eté réalisé correctement et que la charge s'effectue correctement. Levoyant passae au vert des la charge maximale atteinte. Debranche la batterie et installez-la dans voe vehicule Carrera RC.L'accu doit se refroidir après emploi durant 20 minutes au moins avant de pouvoiretre rechange completely. Le non-respect de cette pause peut entrainer la defaillance de I'accu.

VERT = pretROUGE charger

Rechargez vous accu après utilisation afin d'éviter une décharge profonde de celui ci. Chargez vous accu de temps en temps (environ tous les 2 à 3 mois).

La non-observation de l'utilisation mentionnée précédément peut provoquer une déterioration de l'accu. Le chargement de la batterie doit être effectué sous la surveillance d'unadult! Les piles doivent être chargees uniquement par des enfants ou des enfants de 8 ans ou plus.

Insertion de la batterie

Servez-vous d'un tournevis pour retirer le couvercle du compartment de la batterie du vehicule Carrera RC.

Branchez le cable du vehicule à la batterie.
Insérez la batterie dans son compartment avant de remettre le couvercle et de la visser à l'aide d'un toumevis.

Insertion des piles

Ouvr le compartment à accu avec un tournevis et insérer les accus dans le contrôleur. Respecter la bonne polarité. N'utilise jamais de piles de différents fabricants ou de piles usages et neuves ensemble. Àpres la fermeture du compartment, vous pouvez vérifier la fonctionnalité du contrôleur à l'aide du commutateur puissance sur le devant. En position ON du commutateur puissance et si le fonctionnement est correct, la DEL devrait s'allumer en rouge en haut au milieu du contrôleur.

La course peut démarrer maintainantC

Le vehicule Carrera RC et le contrôle sont reliés en usine.

1. Allumez le vehicule sur le commuta-teur ON/OFF. La DEL sur le haut du vehicule clignote regulierement.

1. Allumez le contrôleur. La DEL du contrôleur clignote régulément.

Après quelques secondes, les DEL du vehicule et du contrôleur restent allumées. La liaison est établie.

Ajustage de la direction

Si le vehicule a tendance a tire a gauche ou a droite, vous pouvez coriger ce defaut grace a la piece de réglage situé en dessous du vehicule (cf dessin)

Entrainons-nous!

Attention, ce vehicule atteint des vitesses de 20km/h maximum.

Veuillez vous exercer sur une surface vide d'une superficie minimum de 2,5 x 2,5 metres. Utilise le levier d'acceleration avec beaucoup de précaution la première fois, car le vehicule réagit avec sensibilité. Entrainez-vous en conduisant d'abord lentement au moins pendant 2 à 3 charges de batterie, avant de passer aux manoeuvres plus rapides.

Construisez un circuit pour votre vehic
cula Carrera RC sur un grand espace
libre en vous servant d'objets de délimi
tation des virages ou de boites vides etc.
La technique fondamentale pour
conduire un vehicule Carrera RC
consiste à accelerer sur les droites et à
freiner dans les virages.

• Lors du changement de la première à la deuxième batterie, observer un arrêt de conduite d'au moins 10 minutes. Lors du changement suivant, observer impératifient un arrêt de conduite d'au moins 20 minutes.
• Evitez toute mise en action ininterrompu du moteur.
• Si le vehicule se débranche plusieurs fois à brefs intervalles de soi-même, ceci signifie que l'accu est vide. Chargez l'accu.
• Àprountemspd'arrétd30minutes,lecontrôleur et le vehicule se débranchent automatiquement.Pour lesutiliserànouveau,brancherle commutateurON/OFF sur le contrôleur et le vehicule une fois sur OFF et ensuitea nouveau sur ON.
• Mettez le vehicule hors circuit dans le sens inverse de la mise en circuit après la course.
• Retirez l'accu après la course ou déconnectez-le.
  Rechargez votre accu après utilisation afin d'éviter une décharge profonde de celui-ci.
• Veuillez toujours conserve la batterie à l'extérieur du vehicule.
• Nettoyez le vehicule Carrera RC après la course.

Fonctions de la télécommande

SERVO TRONIC

Avec les leviers de commande, vous pouvez effectuer des manoeuvres de direction et de conduite précises.

Levier de commande de gauche : marche avant et marche arriere a diverses vitesses

Levier de commande de droite : pilotage vers la droite et la gauche à desangles de braquage diverspour une conduite précise

Les joysticks de la télécommande sont amovibles. Les commandes sont alors identiques à une télécommandes traditionelles.

Voupez ranger les joysticks dans le compartment prévu a cet effet dans le dos des poignées de la télécommande.

Fixer le mousqueton du cordon à l'anneau de la télékommande et suspendez leASFUR DU COU.

Attention! Danger d'étranglement!

Solutions aux problèmes

ProblèmeCauseRemède
Le vehicule ne roule pas	L'interrupteur de la télécommande ou du vehicule sont en position « OFF »	Mettre en position « ON »
	Batterie faible ou absence de batterie dans le vehicule Insérer une batterie chargeée
	La voiture s'est immobilisée devant un obstacle.	Le coupe-circuit de surtension a débranché la voiture. Commuter le commutateur ON/OFF sur le vehicule une fois sur OFF, puis à nouveau sur ON et le placer sur une surface libre.
	Batterie ou pile trop faible dans le vehicule ou la télécommande Insérez	une batterie ou une pile neuve
	Le contrôleur n'est éventuellesment pas relié correctement au récepteur du modèle	Etabisssez une liaison, tel qu'il est décrit sous « La course peut démarrer maintainant » entre le modèle et le contrôleur.
	L'émetteur s'est débranché de soi-même après 30 minutes.	Pour l'utiliser à nouveau, brancher le commutateur ON/OFF sur le contrôleur et le vehicule une fois sur OFF et ensuite à nouveau sur ON.
	Le vehicule est très chaud.	Débrancher le vehicule et le contrôleur et laisser refroidir le vehicule durant 30 minutes env.
	Le système de sécurité lié à une surchauffe c'est enclenché	Mettre en position « OFF » Laissez refroidir le vehicule 30 minutes environ
Contrôle du vehicule	Le vehicule démarre intempestivement. Enclencher tout d'abord l'émetteur puis le vehicule.

Voue tvez la vion la plus actuelle de ce mode d'emploi et les informations sur les pioces de rechange disponibles sur carrera-rc.com dans la zone de service.
