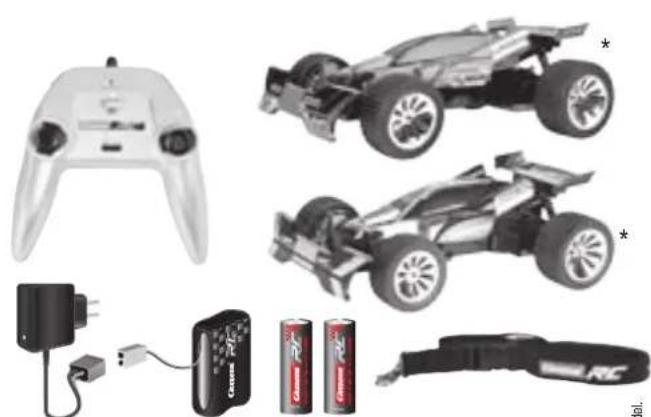

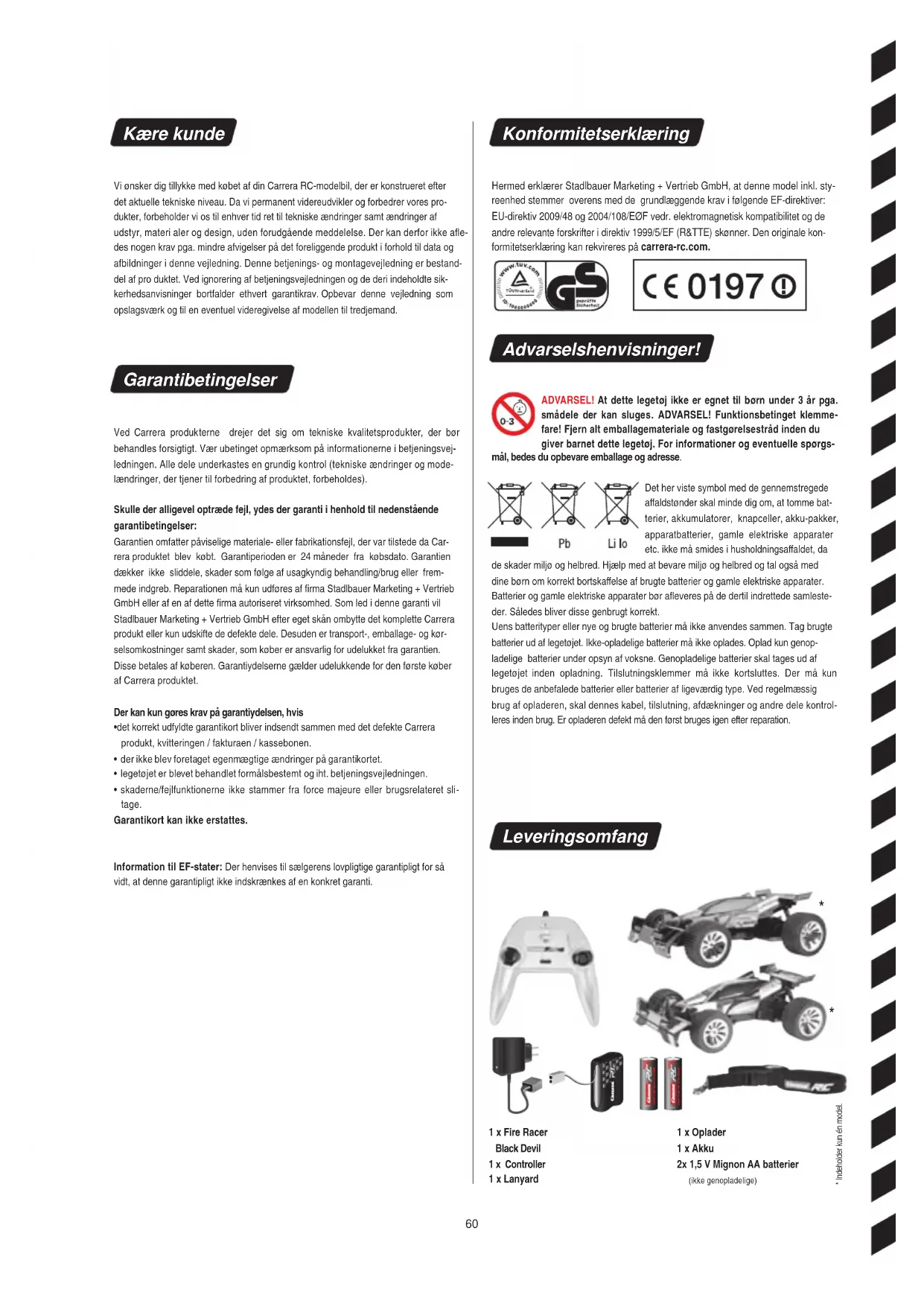

• Indeholder kun én model. Kære kunde Vi ønsker dig tillykke med købet af din Carrera RC-modelbil, der er konstrueret efter det aktuelle tekniske niveau. Da vi permanent videreudvikler og forbedrer vores pro- dukter, forbeholder vi os til enhver tid ret til tekniske ændringer samt ændringer af udstyr, materi aler og design, uden forudgående meddelelse. Der kan derfor ikke afle- des nogen krav pga. mindre afvigelser på det foreliggende produkt i forhold til data og afbildninger i denne vejledning. Denne betjenings- og montagevejledning er bestand- del af pro duktet. Ved ignorering af betjeningsvejledningen og de deri indeholdte sik- kerhedsanvisninger bortfalder ethvert garantikrav. Opbevar denne vejledning som opslagsværk og til en eventuel videregivelse af modellen til tredjemand. Garantibetingelser Ved Carrera produkterne drejer det sig om tekniske kvalitetsprodukter, der bør behandles forsigtigt. Vær ubetinget opmærksom på informationerne i betjeningsvej- ledningen. Alle dele underkastes en grundig kontrol (tekniske ændringer og mode- lændringer, der tjener til forbedring af produktet, forbeholdes). Skulle der alligevel optræde fejl, ydes der garanti i henhold til nedenstående  garantibetingelser: Garantien omfatter påviselige materiale- eller fabrikationsfejl, der var tilstede da Car- rera produktet blev købt. Garantiperioden er 24 måneder fra købsdato. Garantien dækker ikke sliddele, skader som følge af usagkyndig behandling/brug eller frem- mede indgreb. Reparationen må kun udføres af firma Stadlbauer Marketing + Vertrieb GmbH eller af en af dette firma autoriseret virksomhed. Som led i denne garanti vil Stadlbauer Marketing + Vertrieb GmbH efter eget skån ombytte det komplette Carrera produkt eller kun udskifte de defekte dele. Desuden er transport-, emballage- og kør- selsomkostninger samt skader, som køber er ansvarlig for udelukket fra garantien. Disse betales af køberen. Garantiydelserne gælder udelukkende for den første køber af Carrera produktet. Der kan kun gøres krav på garantiydelsen, hvis

• det korrekt udfyldte garantikort bliver indsendt sammen med det defekte Carrera produkt, kvitteringen / fakturaen / kassebonen.

• der ikke blev foretaget egenmægtige ændringer på garantikortet.

• legetøjet er blevet behandlet formålsbestemt og iht. betjeningsvejledningen.

• skaderne/fejlfunktionerne ikke stammer fra force majeure eller brugsrelateret sli- tage. Garantikort kan ikke erstattes. Information til EF-stater: Der henvises til sælgerens lovpligtige garantipligt for så vidt, at denne garantipligt ikke indskrænkes af en konkret garanti. Konformitetserklæring Hermed erklærer Stadlbauer Marketing + Vertrieb GmbH, at denne model inkl. sty- reenhed stemmer overens med de grundlæggende krav i følgende EF-direktiver: EU-direktiv 2009/48 og 2004/108/EØF vedr. elektromagnetisk kompatibilitet og de andre relevante forskrifter i direktiv 1999/5/EF (R&TTE) skønner. Den originale kon- formitetserklæring kan rekvireres på carrera-rc.com. Advarselshenvisninger! ADVARSEL! At d ette legetøj ikke er egnet ti l børn under 3 år pga.  smådele  de r  kan  sluges.  ADVARSEL!  Funktionsbetinget klemme- fare!  Fjern  alt  emballagemateriale  og  fastgøre lsestråd  inden  du  giver barnet dette legetøj. For informationer og eventuelle spørgs- mål, bedes du opbevare emballage og adresse. Det her viste symbol med de gennemstregede affaldstønder skal minde dig om, at tomme bat- terier, akkumulatorer, knapceller, akku-pakker, apparatbatterier, gamle elektriske apparater etc. ikke må smides i husholdningsaffaldet, da de skader miljø og helbred. Hjælp med at bevare miljø og helbred og tal også med dine børn om korrekt bortskaffelse af brugte batterier og gamle elektriske apparater. Batterier og gamle elektriske apparater bør afleveres på de dertil indrettede samleste- der. Således bliver disse genbrugt korrekt. Uens batterityper eller nye og brugte batterier må ikke anvendes sammen. Tag brugte batterier ud af legetøjet. Ikke-opladelige batterier må ikke oplades. Oplad kun genop- ladelige batterier under opsyn af voksne. Genopladelige batterier skal tages ud af legetøjet inden opladning. Tilslutningsklemmer må ikke kortsluttes. Der må kun bruges de anbefalede batterier eller batterier af ligeværdig type. Ved regelmæssig brug af opladeren, skal dennes kabel, tilslutning, afdækninger og andre dele kontrol- leres inden brug. Er opladeren defekt må den først bruges igen efter reparation. Leveringsomfang 1 x Oplader 1 x Akku 2x 1,5 V Mignon AA batterier 

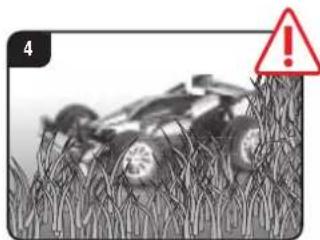

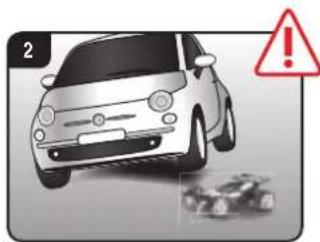

Udsæt aldrig Carrera RC-køretøjet for permanent belastningsskift, dvs. per- manent frem- og tilbagekørsel. GRØN=klarRØD=lader Carrera RC-køretøjet er udelukkende beregnet til hobbyformål og må kun anvendes på dertil tiltænkte baner og pladser. OBS! Anvend ikke Carrera RC-køretø- jet i trafikken. Et Carrera RC-køretøj er en fjernstyret, med specielle køre-akku‘er drevet modelbil. Der må kun anvendes de ori- ginale Carrera RC Li-Ion-akku‘er. Fjern akku’en fra køretøjet inden du oplader dette. Kør heller ikke under højspændingsled- ninger eller radiomaster eller i uvejr! Atmosfæriske forstyrrelser kan medføre funktionsfejl. Ved store temperaturfor- skelle mellem opbevarings- og brugssted bedes du, for at undgå dannelse kon- densvand og deraf resulterende funkti- onsfejl, vente til køretøjet har akklimatise- ret sig. Kør aldrig på græsflader med dette produkt. Græs kan vikle sig omkring akslen og påvirke dennes rotation og overophede motoren. Med et Carrera RC-køretøj må der hverken transporte- res gods, personer eller dyr. Kør aldrig med Carrera RC-køretøjet når det regner eller der ligger sne. Køretøjet må ikke køre gennem vand, pytter eller sne og skal opbevares tørt. Benyt aldrig køretøjer i nærheden af floder, damme eller søer, så Carrera RC-køretøjet ikke falder i vandet. Undgå at køre på underlag, som kun består af sand. Udsæt ikke Carrera RC-køretøjet for direkte sollys. For at undgå overophedning af køretø- jets elektronik skal man ved en tempe- ratur på over 35° C holde regelmæssige korte pauser. Sikkerhedsbestemmelser Undgå sping fra skanser eller ramper, der er højere end 15 cm. Stil altid køretøjet på underlaget med hånden. Kast aldrig køretøjet ned på underlaget. Anvend aldrig aggressive opløsnings- midler til rengøring af din model. For at undgå, at Carrera RC-køretøjet kører ukontrolleret pga. fejl i styresyste- met, skal det kontrolleres, at batterierne i controlleren og køretøjets akku‘er er korrekt opladet. Kortskut ikke opladere og strømforsyningen. Det skal før og efter enhver brug kontrol- leres, at Carrera RC-køretøjet er korrekt monteret, om nødvendigt skal skruer og møtrikker efterspændes.62

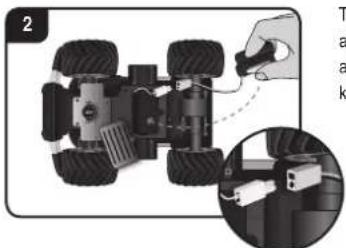

Oplad ubetinget ak ku‘en efte r brug for at undgå en såkaldt dybdeafladning a f denne. Oplad akku‘en regelmæssig t (ca. hver 2-3 måneder). Ignorering af ovennævnte ånd- teringsmåde kan medføre en defekt. Akku‘en må kun oplades under opsyn af en  voksen! Akku‘er må kun oplades af voksne eller af børn på mindst 8 år.  Lad os øve! Fjern dækslet på dit Carrera RC-køretøjs akkurum med en skruetrækker. Skub den fuldt opladede Carrera RC-akku med logoet opad og stikkene vendende bagud til anslag ind i akku-rummet. Tilslut Carrera RC-køretøjets kabelende til akku‘en og stop kablerne ned ved siden af akku‘en. Skru dækslet på med en skruetræk- ker. GRØN=klarRØD=lader Nu kan kørslen starte Isætning af batterier Isætning af akku‘en Opladning af akku‘en OBS! Dette køretøj opnår hastigheder  på op til 20 km/h.  Øv på et tomt areal på mindst 2,5x2,5 meter. Betjen gashåndtaget meget  forsigtigt første gang, da køretøjet  reagerer meget følsomt. Øv langsom kørsel mindst 2-3 opladninger, inden du forsøger hurtigere manøvre. Tilslut først Carrera RC-akku‘en til den med- følgende oplader. Forbindelsesstykket henholdsvis tilslutnin- gen mellem akku‘en og opladeren er kon- strueret således, at en forkert polaritet er udelukket. Tilslut opladeren til en energi- kilde. Når akku‘en er rigtigt tilsluttet og opladnings- processen foregår normalt, lyser den røde LED-lampe konstant. Når akku‘en er fuldt opladet, skifter den røde LED-lampe til grøn. Akku‘en kan nu sættes i dit Carrera RC- køretøj, som så er klar til brug. Efter brug skal akku‘en køle af i mindst 20 minutter, inden den må lades fuldstædigt op igen. Overholdes denne pause ikke, kan akku‘en ødelægges. Åbn batterirummet med en skruetrækker og sæt batterierne i controlleren. Vær derved opmærksom på den rigtige polaritet. Brug aldrig nye og gamle batterier eller batterier fra forskellige producenter sammen. Efter lukning af rummet kan du kontrollere control- lerens funktionalitet ved hjælp af Power- kontakten på forsiden. Ved Power-kontakt på ON og korrekt funktion skal LED’en øverst på midten af controlleren lyse rødt. Carrera RC-køretøjet og controlleren er synkroniseret fra fabrikken.

1. Tænd for køretøjet på ON-/OFF-kon-

takten. LED’en på oversiden af køretø- jet blinker rytmisk.

2. Tænd for controlleren. LED’en på

controlleren blinker rytmisk. Efter et par sekunder lyser LED’erne på køretøjet og på controlleren permanent. Synkroniseringen er afsluttet. Justering af styretøj Viser det ved brug af Carrera RC-køre- tøjet sig, at køretøjet trækker til højre eller til venstre, kan køresporet kor- rigeres med den på tegningen viste justeringskontakt.63

Joysti ck til højre: styring til højre og venstre med forskellige ratudslag til præcis styring SERVO TRONIC Med de to joystick kan du udføre præ- cise styre- og køremanøvre. Joystick til venstre: frem- og tilbage- kørsel med forskellige hastigheder Fejltagelser og ændringer forbeholdt Farver / endelige design- ændringer forbeholdt Tekniske og designrelaterede ændringer forbeholdt Piktogrammer = symbolfotos Controll er-funktioner Problemløs ninger Problem Årsag Løs ning Model kører ikke Kontakt på controller eller/og model står på „OFF”. Tænd Svag eller slet ingen akku i model Ilæg opladt akku Bilen er blevet stående ved en hindring. Overspændingsbeskyttelsen har afbrudt bilen. Stil ON/OFF-kontakten på køretøjet en gang på OFF, og så igen på ON og stil køretøjet på en fri flade. Svag akku/batteri i controller eller model Ilæg opladt akku eller batteri Controlleren er evt. ikke rigtigt synkroniseret med modtageren i modellen. Synkronisér som beskrevet nedenfor „Nu kan kørslen starte“ modellen og controlleren. Senderen har slukket automatisk efter 30 minutter. For at kunne køre igen stilles ON/OFF-kontakten på controlleren og på køretøjet en gang på OFF, og så igen på ON. Køretøjet er meget varmt. Sluk for køretøj og controller og lad køretøjet køle af i ca. 30 minutter. Overophedningsbeskyttelsen har stoppet bilen pga. for kraftig opvarmning Sluk for modtageren Lad RC-køretøjet køle af i ca. 30 minutter Ingen kontrol over bilen Køretøjet starter utilsigtet Tænd først for controlleren, og først derefter for køretøjet. Byg med trafikkegler eller tomme dåser osv. en Carrera RC-køretøj racerbane på en stort, frit areal. Den grundlæg- gende styreteknik ved kørsel med et Carrera RC-køretøj er: hurtig kørsel på lige strækninger og nedbremsning i kurverne.

• Slukker køretøjet flere gange kort efter hinan den af sig selv er akku‘en tom. Lad  akku‘en op. 

• Efter 30 minutters stilstand slukker contr olleren og køre tøje t automatisk. For at  kunne køre igen stilles ON/OFF-kontakten på controlleren og på køretøjet en  gang  på OFF, og så igen på ON.   • For at slukke for køretøjet efter kørslen skal man overholde den omvendte rækkefølge.

• Tag akku‘en ud hhv. adskil stikk erne efter bruge n. Oplad ubetinget akku‘en efter  brug for at undgå en såkaldt dybdeafladning af denne.

• Opbevar altid akku‘en uden for køretøjet.
