BRUGSANVISNING Hummer H3 CARRERA

DK Monterings- og driftsvejledning

Garantikort kan ikke erstattes.

Akkumulatoren må lades opp med jevne mellomrom (ca. hver 2-3 måned).

Hvis denne håndteringen av akkumulatoren ignoreres, kan det oppstå en defekt.

Hvis kontrolleren er på, så lyser de røde LED-lampene fremme i kontrolleren.

Vi ønsker dig tillykke med købet af din Carrera RC-modelbil, der er konstrueret efter det aktuelle tekniske niveau. Da vi permanent videreudvikler og forbedrer vores produkter, forbeholder vi os til enhver tid ret til tekniske ændringer samt ændringer af udstyr, materi aler og design, uden forudgående meddelelse. Der kan derfor ikke afledes nogen krav pga. mindre afvigelser på det foreliggende produkt i forhold til data og afbildninger i denne vejledning. Denne betjenings- og montagevejledning er bestanddel af pro duktet. Ved ignorering af betjeningsvejledningen og de deri indeholdte sikkerhedsanvisninger bortfalder ethvert garantikrav. Opbevar denne vejledning som opslagsværk og til en eventuel videregivelse af modellen til tredjemand.

Garantibetingelser

Ved Carrera produkterne drejer det sig om tekniske kvalitetsprodukter, der bør behandles forsigtigt. Vær ubetinget opmærksom på informationerne i betjeningsvejledningen. Alle dele underkastes en grundig kontrol (tekniske ændringer og modelændringer, der tjener til forbedring af produktet, forbeholdes).

Skulle der alligevel optræde fejl, ydes der garanti i henhold til nedenstående garantibetingelser:

Garantien omfatter påviselige materiale- eller fabrikationsfejl, der var tilstede da Carrera produktet blev købt. Garantiperioden er 24 måneder fra købsdato. Garantien dækker ikke sliddele, skader som følge af usagkyndig behandling/brug eller fremmede indgreb. Reparationen må kun udføres af firma Stadlbauer Marketing + Vertrieb GmbH eller af en af dette firma autoriseret virksomhed. Som led i denne garanti vil Stadlbauer Marketing + Vertrieb GmbH efter eget skån ombytte det komplette Carrera produkt eller kun udskifte de defekte dele. Desuden er transport-, emballage- og kørselsomkostninger samt skader, som køber er ansvarlig for udelukket fra garantien. Disse betales af køberen. Garantiydelserne gælder udelukkende for den første køber af Carrera produktet.

Der kan kun gøres krav på garantiydelsen, hvis

• det korrekt udfyldte garantikort bliver indsendt sammen med det defekte Carrera produkt, kvitteringen / fakturaen / kassebonen.
• der ikke blev foretaget egenmægtige ændringer på garantikortet.
• legetøjet er blevet behandlet formålsbestemt og iht. betjeningsvejledningen.
• skaderne/fejlfunktionerne ikke stammer fra force majeure eller brugsrelateret slitage.

Garantikort kan ikke erstattes.

Information til EF-stater: Der henvises til sælgerens lovpligtige garantipligt for så vidt, at denne garantipligt ikke indskrænkes af en konkret garanti.

Hermed erklærer Stadlbauer Marketing + Vertrieb GmbH, at denne model inkl. styreenhed stemmer overens med de grundlæggende krav i følgende EF-direktiver: EU-direktiv 2009/48 og 2004/108/EØF vedr. elektromagnetisk kompatibilitet og de andre relevante forskrifter i direktiv 1999/5/EF (R&TTE) skønner. Den originale konformitetserklæring kan rekvireres på carrera-rc.com.

Advarselshenvisninger!

ADVARSEL! At dette legetoj ikke er egnet til børn under 3 år pga. smådele der kan sluges. ADVARSEL! Funktionsbetinget klemmefare! Fjern alt emballagemateriale og fastgørelsestrád inden du giver barnet dette legetoj. For informationer og eventuelle spørgsdu opbevare emballage og adresse.

Det her viste symbol med de gennemstregede affaldstønder skal minde dig om, at tomme batterier, akkumulatorer, knapceller, akku-pakker, apparatbatterier, gamle elektriske apparater etc. ikke må smides i husholdningsaffaldet, da

de skader miljø og helbred. Hjælp med at bevare miljø og helbred og tal også med dine børn om korrekt bortskaffelse af brugte batterier og gamle elektriske apparater. Batterier og gamle elektriske apparater bør afleveres på de dertil indrettede samleste- der. Således bliver disse genbrugt korrekt.

Uens batterityper eller nye og brugte batterier må ikke anvendes sammen. Tag brugte batterier ud af legetojet. Ikke-opladelige batterier må ikke oplades. Oplad kun genopladelige batterier under opsyn af voksne. Genopladelige batterier skal tages ud af legetojet inden opladning. Tilslutningsklemmer må ikke kortsluttes. Der må kun bruges de anbefalede batterier eller batterier af ligeværdig type. Ved regelmæssig brug af opladeren, skal dennes kabel, tilslutning, afdækninger og andre dele kontrolleres inden brug. Er opladeren defekt må den først bruges igen efter reparation.

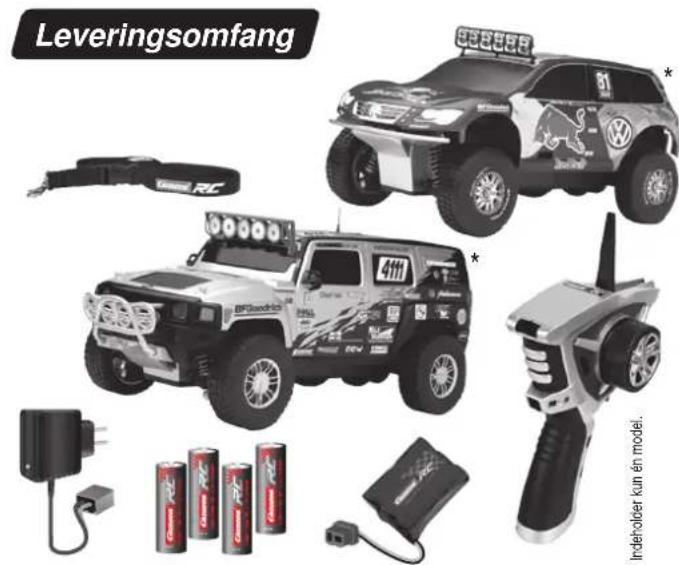

Leveringsomfang R99999 800 Volkswagen R99999 Indelolder kan én model...

1 x VW Touareg

Hummer H3

1 x Controller

1 x Lanyard

1 x Oplader

1 x Akku

1 x 4 AAA-batterier (ikke genopladelige)

Sikkerhedsbestemmelser

Et Carrera RC-køretøj er en fjernstyret, med specielle køre-akku'er drevet modelbil. Der må kun anvendes de originale Carrera RC Li-lon-akku'er.

Ved ibrugtagning skal man altid først tænde for controlleren og så for køretojet. For at slukke for køretojet efter korslen skal man overholde den omvendte rækkefølge.

Carrera RC-køretojet er udelukkende beregnet til hobbyformål og må kun anvendes på dertil tiltænkte baner og pladser. OBS! Anvend ikke Carrera RC-køretojet i trafikken.

4 !

Kør heller ikke under højspændingsledninger eller radiomaster eller i uvejr! Atmosfæriske forstyrrelser kan medføre funktionsfejl. Ved store temperaturforskelle mellem opbevarings- og brugssted bedes du, for at undgå dannelse kondensvand og deraf resulterende funktionsfejl, vente til køretojet har akklimatiseret sig.

Kør aldrig på græsflader med dette produkt. Græs kan vikle sig omkring akslen og påvirke dennes rotation og overophede motoren. Med et Carrera RC-køretoj må der hverken transporteres gods, personer eller dyr.

6 !

Kør aldrig med Carrera RC-køretøjet når det regner eller der ligger sne. Køretøjet må ikke køre gennem vand, pytter eller sne og skal opbevares tørt.

Benyt aldrig køretøjer i nærheden af floder, damme eller söer, så Carrera RC-køretojet ikke falder i vandet. Undgå at køre på underlag, som kun består af sand.

8

Udsæt ikke Carrera RC-køretøjet for direkte sollys. For at undgå overophedning af køretøjets elektronik skal man ved er temperatur på over 35° C holde regelmæssige korte pauser.

9 !

Stil altid køretøjet på underlaget med hånden. Kast aldrig køretøjet ned på underlaget.

10 >20cm !

Undgå sping fra skanser eller ramper, der er højere end 20 cm.

Pas på ikke at komme til skade på anten- nespidsen!

12 !

For at undgå, at Carrera RC-køretøjet kører ukontrolleret pga. fejl i styresystemet, skal det kontrolleres, at batterieme i controlleren og køretøjets akku'er er korrekt opladet.

Det skal før og efter enhver brug kontrolleres, at Carrera RC-køretøjet er korrekt monteret, om nødvendigt skal skruer og møtrikker efterspændes.

Opladning af akku'en

Tilslut først Carrera RC-akku'en til den medfølgende oplader.

Forbindelsesstykket henholdsvis tilslutningen mellem akku'en og opladeren er konstrueret således, at en forkert polaritet er udelukket. Tilslut opladeren til en energikilde. Når akku'en er rigtigt tilsluttet og opladningsprocessen foregår normalt, lyser den røde LED-lampe konstant. Når akku'en er fuldt opladet, skifter den røde LED-lampe til grøn. Akku'en kan nu sættes i dit Carrera RC-køretøj, som så er klar til brug. Efter brug skal akku'en køle af i mindst 20 minutter, inden den må lades fuldstædigt op igen. Overholdes denne pause ikke, kan akku'en ødelægges.

2 GRON=klarR0D=

Oplad ubetinget akku'en efter brug for at undgå en såkaldt dybdeafladning af denne. Oplad akku'en regelmæssigt (ca. hver 2-3 måneder). Ignorering af ovennævnte håndteringsmåde kan medføre en defekt.

Isætning af akku'en

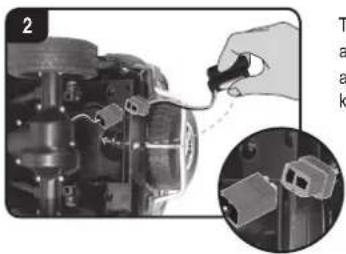

Fjern dækslet på dit Carrera RC-køretojs akkurum med en skruetrækker. Skub den fuldt opladede Carrera RC-akku med logoet opad og stikkene vendende bagud til anslag ind i akku-rummet.

Tilslut Carrera RC-køretojets kabelende til akku'en og stop kableme ned ved siden af akku'en. Skru dækslet på med en skruetrækker.

Isætning af batterier

Tryk på release-knappen og tag batterienheden ud af controlleren.

Vær ved ilægning af batterierne opmærksom på den rigtige polaritet. Skub batterienheden tilbage i controlleren til den går i indgreb.

Nu kan kørslen starte

Carrera RC-køretøjet og controlleren er synkroniseret fra fabrikken. Skulle der i starten være problemer med kommunikationen mellem Carrera RC-køretøjet og controlleren, skal du gennemføre en ny synkronisering.

Ved tryk på synkroniseringsknappen på undersiden af chassiset bliver Carrera RC-køretajet og controlleren synkroniseret igen. Synkroniseringsknappen skal trykkes i mindst 3 sek. Vær opmærksom på, at controlleren skal være tændt.

Tænd for Carrera RC-køretøjet på ON/OFF-kontakten.

Lad os øve!

1 35km/h 4m 4m

OBS! Dette køretoj opnår hastigheder på op til 35 km/h.

Ov på et tomt areal på mindst 4x4 meter. Betjen gashåndtaget meget forsigtigt første gang, da køretojet reagerer meget følsomt. Ov langsom kørsel mindst 2-3 akku-opladninger, inden du går over til hurtigere manøvrer.

Byg med trafikkegler eller tomme dåser osv. en Carrera RC-køretoj racerbane på en stort, frit areal. Den grundlæggende styreteknik ved kørsel med et Carrera RC-køretoj er: hurtig kørsel på lige strækninger og nedbremsning i kurverne.

• Kør maksimalt akku'en tom 2x direkte efter hinanden. Efter 2 akku-opladninger skal der ubetinget holdes en pause von ca. 20 minutter.
• Undgå permanent brug af motoren.
• Slukker køretojet flere gange kort efter hinanden af sig selv er akku'en tom. Lad akku'en op.
• Tag akku'en ud hhv. adskil stikkerne efter brugen.
  • Rengør RC-køretøjet efter brugen.

Når controlleren er tændt lyser de røde LED-lamper forrest på controlleren.

Styring digital proportional Gashåndtag tilbage: fremad Gashåndtag frem: bremse hhv. tilbage

2,4 GHz controlleren er udstyret til både højre- og venstrehåndede og kan tilpasses gennem ombygning af controlleren.

Vekselfunktion gennem ombygning af controlleren Til ombygning løsnes de tre indvendige skruer på controlleren og skrues i på modsatte side. Fjern afdækningspladen på den modsatte side og montér rattet på modsatte side. Spænd de tre indvendige skruer igen. Færdig!

TH-TRIM hastighedsfinjustering Her har du mulighed for at ændre dit køretøjs bremsevirkning.

Steering-TRIMM styrefinjustering Skulle køretøjet ikke køre ligeud, kan du finjustere det her.

Problemløsninger

Problem Årsag Løsning
Model kører ikke	Kontakt på controller eller/og model står på „OFF". Tænd
	Svag eller slet ingen akku i model llæg opladt akku
	Overophedningsbeskyttelsen har stoppet bilen pga. for kraftig opvarmning	Sluk for modtagerenLad RC-køretojet køle af i ca. 30 minutter
	Svag akku/batteri i controller eller model llæg opladt akku eller batteri
	Køretojet er meget varmt. Sluk for køretoj og controller og lad køretojet køle af i ca. 30 minutter.
Ingen kontrol over bilen	Køretojet starter utilsigtet Tænd først for controlleren, og først derefter for køretojet.

Den aktuelste version af denne betjeningsvejledning og informationer om tilgængelige reservedele finder du på carrera-rc.com i serviceområdet.

Fejtagelser og ændringer forbeholdt Farver / endelige design- ændringer forbeholdt Tekniske og designrelaterede ændringer forbeholdt Piktogrammer = symbolfotos
