BRUKSANVISNING Hummer H3 CARRERA

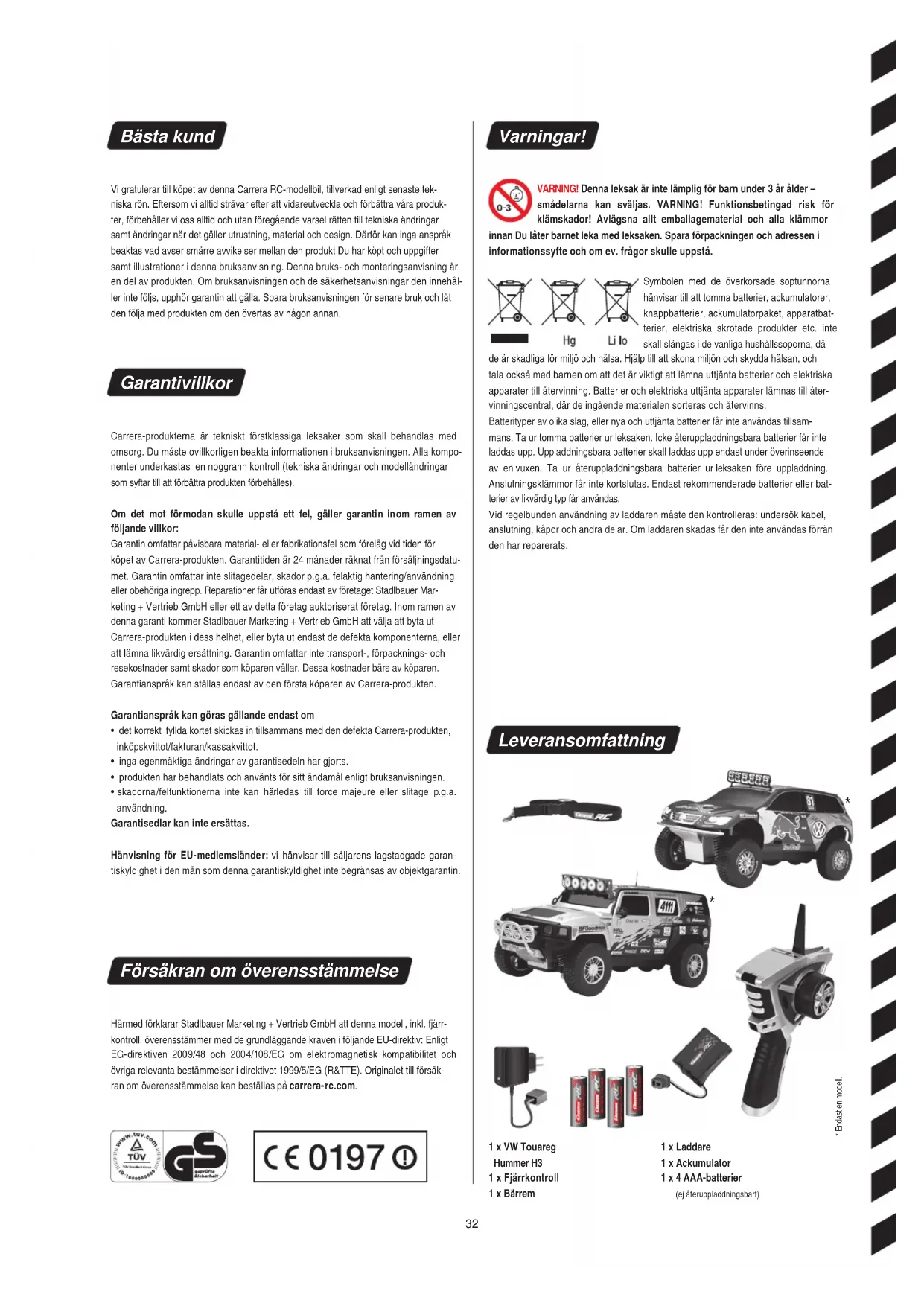

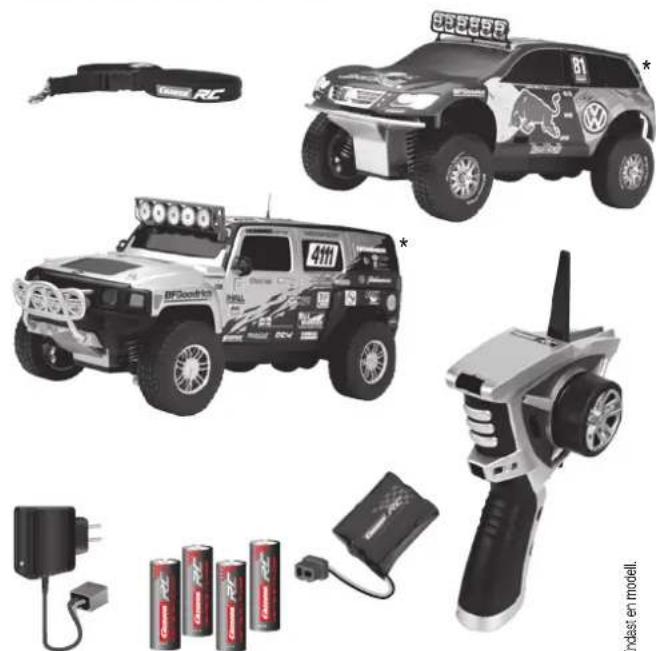

• Endast en modell. Bästa kund Vi gratulerar till köpet av denna Carrera RC-modellbil, tillverkad enligt senaste tek- niska rön. Eftersom vi alltid strävar efter att vidareutveckla och förbättra våra produk- ter, förbehåller vi oss alltid och utan föregående varsel rätten till tekniska ändringar samt ändringar när det gäller utrustning, material och design. Därför kan inga anspråk beaktas vad avser smärre avvikelser mellan den produkt Du har köpt och uppgifter samt illustrationer i denna bruksanvisning. Denna bruks- och monteringsanvisning är en del av produkten. Om bruksanvisningen och de säkerhetsanvisningar den innehål- ler inte följs, upphör garantin att gälla. Spara bruksanvisningen för senare bruk och låt den följa med produkten om den övertas av någon annan. Garantivillkor Carrera-produkterna är tekniskt förstklassiga leksaker som skall behandlas med omsorg. Du måste ovillkorligen beakta informationen i bruksanvisningen. Alla kompo- nenter underkastas en noggrann kontroll (tekniska ändringar och modelländringar som syftar till att förbättra produkten förbehålles). Om det mot förmodan skulle uppstå ett fel, gäller garantin inom ramen av följande villkor: Garantin omfattar påvisbara material- eller fabrikationsfel som förelåg vid tiden för köpet av Carrera-produkten. Garantitiden är 24 månader räknat från försäljningsdatu- met. Garantin omfattar inte slitagedelar, skador p.g.a. felaktig hantering/användning eller obehöriga ingrepp. Reparationer får utföras endast av företaget Stadlbauer Mar- keting + Vertrieb GmbH eller ett av detta företag auktoriserat företag. Inom ramen av denna garanti kommer Stadlbauer Marketing + Vertrieb GmbH att välja att byta ut Carrera-produkten i dess helhet, eller byta ut endast de defekta komponenterna, eller att lämna likvärdig ersättning. Garantin omfattar inte transport-, förpacknings- och resekostnader samt skador som köparen vållar. Dessa kostnader bärs av köparen. Garantianspråk kan ställas endast av den första köparen av Carrera-produkten. Garantianspråk kan göras gällande endast om

• det korrekt ifyllda kortet skickas in tillsammans med den defekta Carrera-produkten, inköpskvittot/fakturan/kassakvittot.

• inga egenmäktiga ändringar av garantisedeln har gjorts.

• produkten har behandlats och använts för sitt ändamål enligt bruksanvisningen.

• skadorna/felfunktionerna inte kan härledas till force majeure eller slitage p.g.a. användning. Garantisedlar kan inte ersättas. Hänvisning för EU-medlemsländer: vi hänvisar till säljarens lagstadgade garan- tiskyldighet i den mån som denna garantiskyldighet inte begränsas av objektgarantin. Försäkran om överensstämmelse Härmed förklarar Stadlbauer Marketing + Vertrieb GmbH att denna modell, inkl. fjärr- kontroll, överensstämmer med de grundläggande kraven i följande EU-direktiv: Enligt EG-direktiven 2009/48 och 2004/108/EG om elektromagnetisk kompatibilitet och övriga relevanta bestämmelser i direktivet 1999/5/EG (R&TTE). Originalet till försäk- ran om överensstämmelse kan beställas på carrera-rc.com. Varningar! VARNING! Denna leksak är inte lämplig för barn under 3 år ålder – smådelarna kan sväljas. VARNING! Funktionsbetingad risk för klämskador! Avlägsna allt emballagematerial och alla klämmor innan Du låter barnet leka med leksaken. Spara förpackningen och adressen i informationssyfte och om ev. frågor skulle uppstå. Symbolen med de överkorsade soptunnorna hänvisar till att tomma batterier, ackumulatorer, knappbatterier, ackumulatorpaket, apparatbat- terier, elektriska skrotade produkter etc. inte skall slängas i de vanliga hushållssoporna, då de är skadliga för miljö och hälsa. Hjälp till att skona miljön och skydda hälsan, och tala också med barnen om att det är viktigt att lämna uttjänta batterier och elektriska apparater till återvinning. Batterier och elektriska uttjänta apparater lämnas till åter- vinningscentral, där de ingående materialen sorteras och återvinns. Batterityper av olika slag, eller nya och uttjänta batterier får inte användas tillsam- mans. Ta ur tomma batterier ur leksaken. Icke återuppladdningsbara batterier får inte laddas upp. Uppladdningsbara batterier skall laddas upp endast under överinseende av en vuxen. Ta ur återuppladdningsbara batterier ur leksaken före uppladdning. Anslutningsklämmor får inte kortslutas. Endast rekommenderade batterier eller bat- terier av likvärdig typ får användas. Vid regelbunden användning av laddaren måste den kontrolleras: undersök kabel, anslutning, kåpor och andra delar. Om laddaren skadas får den inte användas förrän den har reparerats. Leveransomfattning 1 x VW Touareg Hummer H3 1 x Fjärrkontroll 1 x Bärrem 1 x Laddare 1 x Ackumulator 1 x 4 AAA-batterier (ej återuppladdningsbart)1

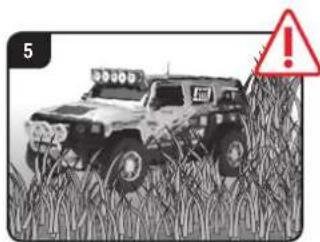

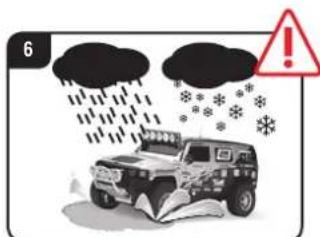

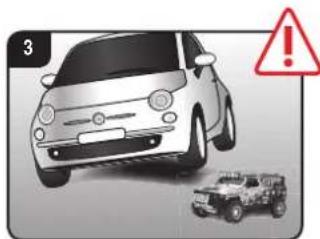

Före och efter varje körning måste man kontrollera att Carrera RC-bilen är kor- rekt monterad. Dra ev. åt skruvar och muttrar. En Carrera RC-bil är en fjärrstyrd modellbil som drivs med särskilda ack- umulatorer. Endast original Carrera RC li-jon-ackumulatorer får användas. RÖTT = laddar GRÖNT = klar Vid igångsättning skall alltid först kontrollen och sedan fordonet kopplas in. För avstängning efter körning: omvänd ordningsföljd gäller! För att förhindra att Carrera RC-bilen drabbas av störningar i styrsystemet, varvid den körs okontrollerat, skall man kontrollera batterierna i fjärrkontrollen och bilens ackumulator m.a.p. ladd- ningsstatus. Ställ alltid ner fordonet på marken med handen. Kasta aldrig ner fordonet på marken. Carrera RC-bilen är avsedd uteslu- tande för hobbyändamål och får köras endast på härför avsedda banor och platser. VARNING! Använd inte Carrera RC- bilen på allmän väg. Undvik hopp från ramper eller hopp- backar som är högre än 20 cm. Använd inte bilen under högspännings- ledningar eller radiomaster, eller vid oväder! Atmosfäriska störningar kan leda till funktionsfel. Vid stora tempera- turskillnader mellan förvaringsplats och körplats bör man vänta tills fordonet hunnit acklimatisera sig, för att förhin- dra att kondensvatten bildas med därav resulterande fuktionsstörningar. Var försiktig med antennspetsen – risk för skador! Använd aldrig denna produkt på gräs. Grässtrån som lindas upp kan hindra axelns vridning och överhetta motorn. Föremål, personer eller djur får aldrig transporteras på Carrera RC-bilen. Använd aldrig starka lösningsmedel att rengöra modellen med. Kör aldrig Carrera RC-bilen utomhus vid regn eller snö. Fordonet får inte köras genom vatten, vattenpussar eller snö och skall förva- ras på torr plats. Använd aldrig bilen i närheten av vat- tendrag, dammar eller sjöar – Carrera RC-bilen får inte hamna i vatten. Undvik att köra på sträckor, som uteslu- tande består av sand. Utsätt inte Carrera RC-bilen för direkt solstrålning. För att undvika överhettning av elektro- niken i fordonet måste kortare pauser regelbundet göras vid temperaturer över + 35°C. Säkerhetsbestämmelser1

Ladda ovillkorligen alltid upp batteriet igen efter användningen för att undvika en s.k. djupurladdning av det. Ladda upp batteriet då och då (ca varannan till var tredje månad). En ignorering av ovannämnda handhavande kan leda till att batteriet förs- törs.

• Max 2 ackumulatorer får tomköras direkt efter varandra. Efter 2 ackumulator fyllningar skall under alla villkor en paus på 20 minuter läggas in.

• Undvik att ha motorn inkopplad permanent.

• Om fordonet flera gånger i tät följdstängs av sig själv, är batteriet tomt. Ladda upp det igen.

• Ta ur resp. koppla ifrån ackumulatorn efter körning.

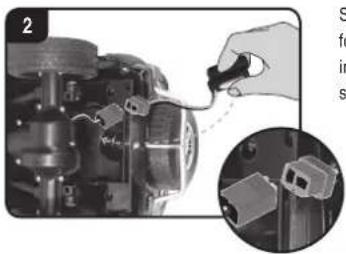

• Rengör Carrera RC-bilen efter körning. Koppla först ihop Carrera RC-ackumulatorn med bipackade laddare. Förbindelsedelen resp. anslutningen mellan ackumulator och laddare är konstruerade så att det inte går att kasta om polariteten. Anslut laddaren till en energikälla. När ackumulatorn har anslu- tits korrekt och uppladdningsprocessen pågår, lyser den röda LED-lampan hela tiden. När ackumulatorn är helt uppladdad, slår den röda LED-lampan om till grönt ljus. Nu kan ackumulatorn tas ur och installeras i Carrera RC-bilen, som nu är klar att köra. Efter användningen måste ackumulatorn svalna i minst 20 minuter innan den får laddas upp igen. Om denna paus inte efter- följs kan det leda till en defekt ackumulator. Använd en skruvmejsel för att avlägsna locket till ackumulatorfacket i Carrera RC- bilen. Skjut in den helt uppladdade Carrera RC ackumulatorn med logotrycket på ovansidan och stickkontakten mot häcken ända fram till anslaget i facket. Sammankoppla kabeländen på Carrera RC- fordonet med ackumulatorns ände och stuva in kabeln bredvid ackumulatorn i facket. Till- slut locket med en skruvmejsel. Tryck på frisläppningsknappen och ta ur batterifacket ur kontrollen. Se till att batterierna hamnar rätt med avse- ende på polariteten. Skjut tillbaka batterifacket i kontrollen tills att det hakar i. Carrera RC-fordonet och kontrollen har kopplats ihop i fabriken. Om det uppstår initiala problem med kommunikationen mellan Carrera RC-fordonet och kon- trollen, måste Du utföra en ny bindning. När Du trycker på bindningsknappen på undersidan av chassit, kopplas Carrera RC-fordonet och kontrollen ihop på nytt. Bindningsknappen måste vara intryckt i minst 3 sekunder. Tänk på att kontrollen måste vara inkopplad. Sätt igång Carrera RC-bilen med ON / OFF-knappen. Varning! Detta fordon uppnår en hastig- het på upp till 35 km/tim. Tänk på att man behöver en fri yta på minst 4 x 4 meters storlek för att övningsköra. Använd gas- spaken ytterst försiktigt första gången, eftersom fordonet reagerar mycket känsligt. Öva först långsam körning med minst 2-3 ackumulator fyllningar innan du övergår till snabbare manövrar. Nu övar vi! Bygg upp en körbana med hörnbegränsningar eller tomma burkar o.s.v., på en stor, fri plats. Den grundläggande styrtekniken vid körning med Carrera RC-bilar är att kunna köra fort på raksträckor och bromsa in i kurvorna. Låt oss öva! Nu kan Du börja köra Isättning av batterierna Isättning av ackumulatorn Uppladdning av ackumulatorn RÖTT = laddar GRÖNT = klar35

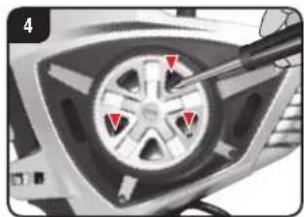

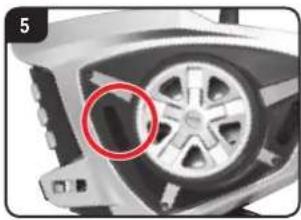

OFF Fel Orsak Åtgärd Bilen kör inte Omkopplaren på sändaren och/eller bilen står på ”OFF” Koppla in Svag eller obefintlig ackumulator i bilen Lägg i en laddad ackumulator Överhettningsskyddet har stoppat bilen p.g.a. för kraftig värme Stäng av mottagaren Låt RC-bilen svalna i ca 30 minuter Svag ackumulator/svagt batteri i sändaren eller bilen Lägg i en laddad ackumulator/laddat batteri Fordonet är mycket varmt. Stäng av fordon och controller och låt fordonet kyla av sig under ca 30 minuter. Ingen kontroll Fordonet sätter sig oavsiktligt i rörelse. Koppla först in sändaren, sedan fordonet. När kontrollen är inkopplad, lyser de röda LED-lamporna framtill på kontrol- len. TH-TRIMM Finjustering av hastigheten Här kan Du ändra bromseffekten för fordonet. Styrning Digital Proportional Gasspaken bakåt: framåt Gasspaken framåt: bromsning resp. backning Steering-TRIMM Rattjustering Om fordonet inte kör rakt, kan Du finjustera det här. Kontrollen (2,4 GHz) är utrustad för höger- och vänsterhänta, och kan anpassas genom omskruvning av styrenheten. Växlingsfunktion genom omskruv- ning av styrenheten För att bygga om: lossa de tre innerlig- gande skruvarna på styrenheten och sätt fast dem på motsatt sida. Avlägsna täckplattan på motsatt sida och mon- tera ratten på motsatt sida. Skruva fast de tre innerliggande skruvarna igen. Klart! Felsökningsguide Fjärrkontrollfunktioner Fel och ändringar förbehållna Färger / slutlig design - ändringar förbehållna Tekniska och designrelaterade ändringar förbehållna Piktogram = symbolfoton Den senaste versionen av denna bruksanvisning samt information om reservdelar återfinns på carrera-rc.com under rubriken Service.36 ALKALINEALKALINEALKALINEALKALINE
