BRUKSANVISNING Desert Rider CARRERA

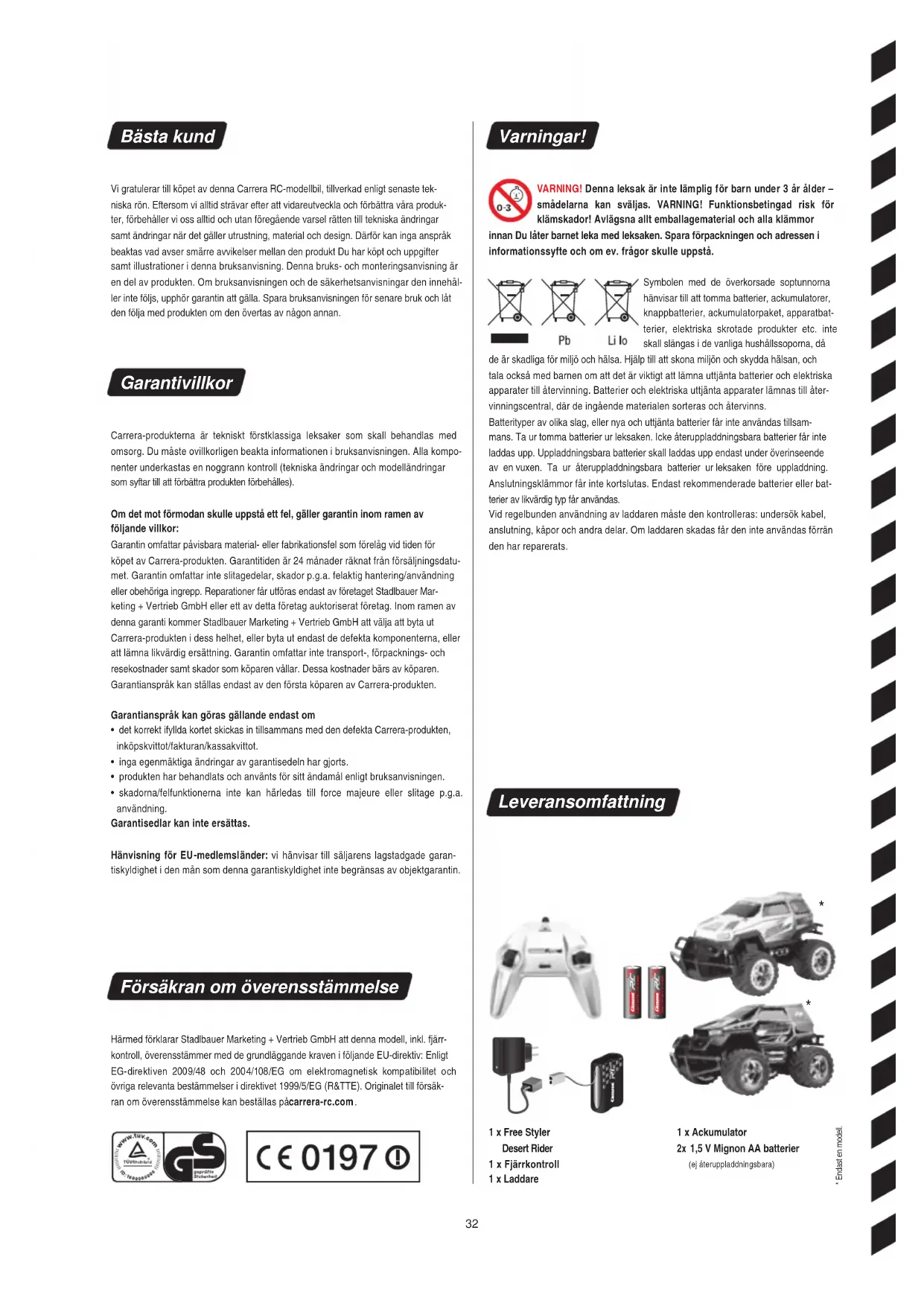

• Endast en modell. Bästa kund Vi gratulerar till köpet av denna Carrera RC-modellbil, tillverkad enligt senaste tek- niska rön. Eftersom vi alltid strävar efter att vidareutveckla och förbättra våra produk- ter, förbehåller vi oss alltid och utan föregående varsel rätten till tekniska ändringar samt ändringar när det gäller utrustning, material och design. Därför kan inga anspråk beaktas vad avser smärre avvikelser mellan den produkt Du har köpt och uppgifter samt illustrationer i denna bruksanvisning. Denna bruks- och monteringsanvisning är en del av produkten. Om bruksanvisningen och de säkerhetsanvisningar den innehål- ler inte följs, upphör garantin att gälla. Spara bruksanvisningen för senare bruk och låt den följa med produkten om den övertas av någon annan. Garantivillkor Carrera-produkterna är tekniskt förstklassiga leksaker som skall behandlas med omsorg. Du måste ovillkorligen beakta informationen i bruksanvisningen. Alla kompo- nenter underkastas en noggrann kontroll (tekniska ändringar och modelländringar som syftar till att förbättra produkten förbehålles). Om  det  mot  förmodan  skulle  up pstå  ett  fel,  gäller  garantin  inom  ramen  av   följande villkor: Garantin omfattar påvisbara material- eller fabrikationsfel som förelåg vid tiden för köpet av Carrera-produkten. Garantitiden är 24 månader räknat från försäljningsdatu- met. Garantin omfattar inte slitagedelar, skador p.g.a. felaktig hantering/användning eller obehöriga ingrepp. Reparationer får utföras endast av företaget Stadlbauer Mar- keting + Vertrieb GmbH eller ett av detta företag auktoriserat företag. Inom ramen av denna garanti kommer Stadlbauer Marketing + Vertrieb GmbH att välja att byta ut Carrera-produkten i dess helhet, eller byta ut endast de defekta komponenterna, eller att lämna likvärdig ersättning. Garantin omfattar inte transport-, förpacknings- och resekostnader samt skador som köparen vållar. Dessa kostnader bärs av köparen. Garantianspråk kan ställas endast av den första köparen av Carrera-produkten. Garantianspråk kan göras gällande endast om

• det korrekt ifyllda kortet skickas in tillsammans med den defekta Carrera-produkten, inköpskvittot/fakturan/kassakvittot.

• inga egenmäktiga ändringar av garantisedeln har gjorts.

• produkten har behandlats och använts för sitt ändamål enligt bruksanvisningen.

• skadorna/felfunktionerna inte kan härledas till force majeure eller slitage p.g.a. användning. Garantisedlar kan inte ersättas. Hänvisning för EU-medlemsländer: vi hänvisar till säljarens lagstadgade garan- tiskyldighet i den mån som denna garantiskyldighet inte begränsas av objektgarantin. Försäkran om överensstämmelse Härmed förklarar Stadlbauer Marketing + Vertrieb GmbH att denna modell, inkl. fjärr- kontroll, överensstämmer med de grundläggande kraven i följande EU-direktiv: Enligt EG-direktiven 2009/48 och 2004/108/EG om elektromagnetisk kompatibilitet och övriga relevanta bestämmelser i direktivet 1999/5/EG (R&TTE). Originalet till försäk- ran om överensstämmelse kan beställas på carrera-rc.com

Varningar! VARNING! Denna leksak är i nte lämplig för barn under 3 år ålder –  smådelarna  kan  sväljas.  VAR NING!  Funktionsbetingad  risk  för  klämskador!  Avlägsna  allt  emballagematerial  och  alla  klämmor  innan Du låter barnet leka med l eksaken. Spara förpackningen och adressen i  informationssyfte och om ev. frågor skulle uppstå. Symbolen med de överkorsade soptunnorna hänvisar till att tomma batterier, ackumulatorer, knappbatterier, ackumulatorpaket, apparatbat- terier, elektriska skrotade produkter etc. inte skall slängas i de vanliga hushållssoporna, då de är skadliga för miljö och hälsa. Hjälp till att skona miljön och skydda hälsan, och tala också med barnen om att det är viktigt att lämna uttjänta batterier och elektriska apparater till återvinning. Batterier och elektriska uttjänta apparater lämnas till åter- vinningscentral, där de ingående materialen sorteras och återvinns. Batterityper av olika slag, eller nya och uttjänta batterier får inte användas tillsam- mans. Ta ur tomma batterier ur leksaken. Icke återuppladdningsbara batterier får inte laddas upp. Uppladdningsbara batterier skall laddas upp endast under överinseende av en vuxen. Ta ur återuppladdningsbara batterier ur leksaken före uppladdning. Anslutningsklämmor får inte kortslutas. Endast rekommenderade batterier eller bat- terier av likvärdig typ får användas. Vid regelbunden användning av laddaren måste den kontrolleras: undersök kabel, anslutning, kåpor och andra delar. Om laddaren skadas får den inte användas förrän den har reparerats. Leveransomfattning 1 x Ackumulator 2x  1,5 V Mignon AA batterier 

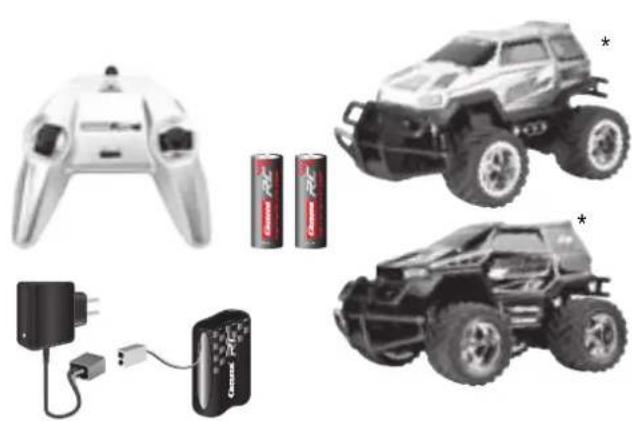

(ej återuppladdningsbara) 1 x Free Styler       Desert Rider   1 x Fjärrkontroll 1 x Laddare33

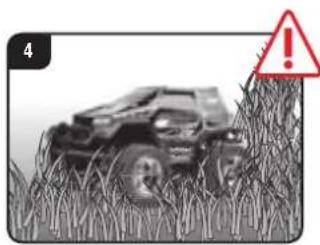

RÖTT = la ddar  GRÖNT = klar Säkerhetsbestämmelser En Carrera RC-bil är en fjärrstyrd modellbil som drivs med särskilda ack- umulatorer. Endast original Carrera RC li-jon-ackumulatorer får användas. Ta ur batteriet ur fordonet före uppladd- ning. Carrera RC-bilen är avsedd uteslu- tande för hobbyändamål och får köras endast på härför avsedda banor och platser. VARNING! Använd inte Carrera RC- bilen på allmän väg. Använd inte bilen under högspännings- ledningar eller radiomaster, eller vid oväder! Atmosfäriska störningar kan leda till funktionsfel. Vid stora tempera- turskillnader mellan förvaringsplats och körplats bör man vänta tills fordonet hunnit acklimatisera sig, för att förhin- dra att kondensvatten bildas med därav resulterande fuktionsstörningar. Använd aldrig denna produkt på gräs. Grässtrån som lindas upp kan hindra axelns vridning och överhetta motorn. Föremål, personer eller djur får aldrig transporteras på Carrera RC-bilen. Undvik hopp från ramper eller hopp- backar som är högre än 15 cm. Ställ alltid ner fordonet på marken med handen. Kasta aldrig ner fordonet på marken. Utsätt inte Carrera RC-fordonet för per- manenta belastningsväxlingar, d.v.s. ständig körning framåt och bakåt. Använd aldrig starka lösningsmedel att rengöra modellen med. För att förhindra att Carrera RC-bilen drabbas av störningar i styrsystemet, varvid den körs okontrollerat, skall man kontrollera batterierna i fjärrkontrollen och bilens ackumulator m.a.p. ladd- ningsstatus. Kortslut inte laddare och nätdelar. Före och efter varje körning måste man kontrollera att Carrera RC-bilen är kor- rekt monterad. Dra ev. åt skruvar och muttrar. Kör aldrig Carrera RC-bilen utomhus vid regn eller snö. Fordonet får inte köras genom vatten, vattenpussar eller snö och skall förva- ras på torr plats. Använd aldrig bilen i närheten av vat- tendrag, dammar eller sjöar – Carrera RC-bilen får inte hamna i vatten. Undvik att köra på sträckor, som uteslu- tande består av sand. Utsätt inte Carrera RC-bilen för direkt solstrålning. För att undvika överhettning av elektro- niken i fordonet måste kortare pauser regelbundet göras vid temperaturer över + 35°C.34

Ladda ovillkorligen alltid upp batteriet igen efter användningen för att undvika en  s.k. djupurladdning av det. La dda upp batteriet då och då (ca varannan till var tredje  månad). En ignorering av ovannämnda handhavande kan leda till att batteriet förs- törs. Batteriet skall laddas under överinseende av en vuxen! Batterier få r laddas  endast av vuxna, eller av barn som är minst 8 år  gamla. Använd en skruvmejsel för att avlägsna locket till ackumulatorfacket i Carrera RC- bilen. Koppla ihop kabeländen för Carrera RC- bilen med den för ackumulatorn. Lägg i acku- mulatorn. Skruva tillbaka locket. Varning! Detta fordon uppnår en  hastighet på upp till 20 km/tim. Tänk på att man behöver en fri yta på minst 2,5 x 2,5 meters storlek för att övnings- köra. Vid den första körningen bör du  hantera gasen mycket försikti gt,  eftersom fordonet är mycket käns- ligt. Öva på att köra långsamt med minst 2-3 kompletta batteriladdningar, innan du börjar köra fortare. Låt oss öva! Nu kan Du börja köra Isättning av batterierna Isättning av ackumulatorn Uppladdning av ackumulatorn RÖTT = laddar  GRÖNT = klar Koppla först ihop Carrera RC-ackumulatorn med bipackade laddare. Förbindelsedelen resp. anslutningen mellan ackumulator och laddare är konstruerade så att det inte går att kasta om polariteten. Anslut laddaren till en energikälla. När ackumulatorn har anslutits korrekt och uppladdningsprocessen pågår, lyser den röda LED-lampan hela tiden. När ackumula- torn är helt uppladdad, slår den röda LED- lampan om till grönt ljus. Nu kan ackumula- torn tas ur och installeras i Carrera RC-bilen, som nu är klar att köra. Efter användningen måste ackumulatorn svalna i minst 20 minu- ter innan den får laddas upp igen. Om denna paus inte efterföljs kan det leda till en defekt ackumulator. Öppna batterifacket med en skruvmejsel och sätt i batterierna i kontrollen. Se till att polariteten blir rätt. Använd aldrig nya och gamla batterier ihop, eller batterier från olika tillverkare. Stäng facket och kontrollera funktionen hos kontrollen med hjälp av strömbrytaren på framsidan. När strömbry- taren står i ONläge och allt fungerar korrekt skall LEDlampan uppe i mitten av kontrollen lysa röd. Carrera RC-fordonet och kontrollen har bundits i fabriken. Justering av styrningen Om Du ser att bilen drar åt höger eller vänster när Du kör, kan Du korrigera spåret med den justeringsknapp som Du ser på ritningen.

1. Knäpp på fordonet på ON-/OFF-

knappen. LED på ovansidan av fordo- net blinkar rytmiskt.

2. Knäpp på kontrollen. LED på kontrol-

len blinkar rytmiskt. Efter några sekunder lyser LED på for- donet och kontrollen permanent. Bind- ningen är klar.2

Fjärrkontrollfunktioner SERVO TRONIC Med hjälp av joystickarna kan du utföra exakta styr- och körmanövrar. Joystick åt vänster: framåt- och bak- åtkörning med olika hastigheter. Joystick höger: styrning åt vänster och höger med olika rattlåsning för exakt styrning. Fel och ändringar förbehållna Färger / slutlig design - ändringar förbehållna Tekniska och designrelaterade ändringar förbehållna Piktogram = symbolfoton Piktogramme = Symbolfotos Felsökningsguide Den senaste versionen av denna bruksanvisning samt information om reservdelar återfinns på carrera-rc.com under rubriken Service.  Fel Orsak Åtg ärd Bilen kör inte Omkopplaren på sändaren och/eller bilen står på ”OFF” Koppla in Svag eller obefintlig ackumulator i bilen Lägg i en laddad ackumulator Bilen har stannat vid ett hinder. Överspänningsskyddet har kopplat från bilen. Koppla ON/OFF brytaren på fordonet först på OFF, sedan på ON igen och placera den på en fri yta. Svag ackumulator/svagt batteri i sändaren eller bilen Lägg i en laddad ackumulator/laddat batteri Kontrollen är ev. inte korrekt bunden med mottagaren i modellen. Gör en bindning mellan modellen och kontrollen så som beskrivs i “Nu kan du börja köra”. Sändaren har stängts av sig själv efter 30 minuter. Starta på nytt genom att koppla ON/OFF brytaren på controller & fordon en gång på OFF och sedan på ON igen. Fordonet är mycket varmt. Stäng av fordon och controller och låt fordonet kyla av sig under ca 30 minuter. Överhettningsskyddet har stoppat bilen p.g.a. för kraftig värme Stäng av mottagaren Låt RC-bilen svalna i ca 30 minuter Ingen kontroll Fordonet sätter sig oavsiktligt i rörelse. Koppla först in sändaren, sedan fordonet. Nu övar vi! Bygg upp en körbana med hörnbegränsningar eller tomma burkar o.s.v., på en stor, fri plats. Den grundläggande styrtekniken vid körning med Carrera RC-bilar är att kunna köra fort på raksträckor och bromsa in i kurvorna.

• Vid en växling från det första til l d et andra batteriet måste man lägga in en  körpaus på minst 10 minut er. Vid nästa växling måste man ovillkorligen lägga  i n en paus på minst 20 minuter.

• Undvik att ha motorn inkopplad permanent.

• Om fordonet fl era gånger i tät följdstängs av sig själv, är batteriet tomt. Ladda  upp det igen.

• Efter 30 minuters stil lestånd stänger cont rol ler och fordon av sig själv. Starta  igen genom att koppla ON/OFF brytaren på controller & fordon en gång på  OFF och sedan på ON igen.

• Tillämpa den omvända ordningsföljden för att stänga av bilen efter körning.

• Ta ur re sp. koppla ifrån ackumulatorn efter kör ning. Ladd a ovillkorligen alltid  upp batteriet igen efter användningen för att undvika en s.k. djupurladdning  av det.

• Förvara alltid batteriet utanför modellen. 

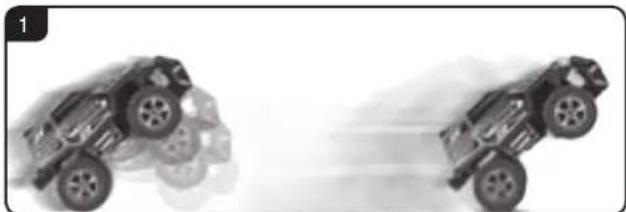

• Rengör Carrera RC-bilen efter körning. Med lite övning kan du utföra wheely-funktionen. Kör först snabbt bakåt och sedan omedelbart snabbt framåt. Wheely-funktionen

2. Slå kontrolleren på. LED på kontroller
