Power Wave - Leksaker CARRERA - Gratis bruksanvisning och manual

Produkttyp	Miniatyr radiostyrd båt
Varumärke	Carrera
Modell	Power Wave
Kategori	Leksaker
Båtens strömförsörjning	Litiumjonackumulator (ingår)
Kontrollens strömförsörjning	4 AAA-batterier (ingår ej)
Frekvens	2,4 GHz
Maxhastighet	30 km/h
Räckvidd	Standard räckvidd (automatisk återgång vid signalförlust)
Funktioner	Framåt, back, broms, digital proportionell styrning
Fjärrkontrollens anpassningsbarhet	För höger- och vänsterhänta (avtagbar styrguide)
Drifttid	Cirka 20 minuter per laddning
Laddningstid	Indikeras med LED (röd = laddar, grön = klar)
Paus mellan laddningar	Minst 20 minuter efter användning
Underhåll och rengöring	Rengör efter användning, använd inga starka lösningsmedel
Säkerhetsanvisningar	Använd inte utanför vatten, utsätt inte för sol, undvik åskväder, respektera pauser vid >35°C
Reservdelar	Finns på carrera-rc.com
Garanti	24 månader från inköpsdatum (undantaget slitage och felaktig användning)
Rekommenderad ålder	Ej specificerad (innehåller små delar, rekommenderas ej för barn under 3 år)

Vanliga frågor - Power Wave CARRERA

Hur laddar jag båtens ackumulator?

Anslut först batteriet till medföljande laddare (omvändningssäker anslutning), anslut sedan laddaren till ett vägguttag. Röd lampa indikerar laddning, grön indikerar att laddningen är klar. Låt ackumulatorn svalna i minst 20 minuter efter användning innan laddning.

Båten rör sig inte, vad ska jag göra?

Kontrollera att båtens och kontrollens strömbrytare är på. Se till att båtens batteri är laddat och att kontrollens batterier är bra. Om båten har överhettats, stäng av den och låt den svalna i 30 minuter.

Hur etablerar jag förbindelse mellan båten och kontrollen?

Sätt först på kontrollen, anslut sedan ackumulatorn till båten och sätt på den. Tryck på den lilla knappen i kontrollens batterifack tills LED-lampan lyser konstant. Förbindelsen sker endast om båten är i vattnet.

Kan jag använda båten utanför vattnet?

Nej, båten är endast konstruerad för användning i vatten. Propellrarna fungerar inte utanför vattnet och båten kan inte köras på land.

Hur justerar jag styrningen om båten inte går rakt?

Använd styrtrim (TRIM DE DIRECTION) på kontrollen för att justera banan.

Vilken typ av batterier ska jag använda i fjärrkontrollen?

Använd 4 icke laddningsbara AAA-batterier (LR03). Följ polariteten vid insättning.

Laddningsindikatorn förblir röd länge, är det normalt?

Ja, laddningstiden kan variera. Lampan växlar till grön när batteriet är fulladdat. Om lampan inte ändras efter flera timmar, kontrollera anslutningarna.

Vad ska jag göra vid signalförlust?

Båten återvänder automatiskt till räckviddsområdet. Om problemet kvarstår, kontrollera batterierna och ackumulatorns laddning samt se till att det inte finns några störningar.

Hur rengör jag båten efter användning?

Rengör den med en mjuk trasa. Använd aldrig starka lösningsmedel eller kemikalier.

Var hittar jag reservdelar?

Gå till webbplatsen carrera-rc.com, i Service-området, för en översikt över tillgängliga delar.

BRUKSANVISNING Power Wave CARRERA

s Monterings- och bruksanvisning

Vi gratulerar till köpet av denna Carrera RC-modellbåt, tillverkad enligt senaste tekniska rön. Eftersom vi alltid strävar efter att vidareutveckla och förbättra våra produkter, förbehåller vi oss alltid och utan föregående varsel rätten till tekniska ändringar samt ändringar när det gäller utrustning, material och design. Därför kan inga anspråk beaktas vad avser smärre avvikelser mellan den produkt Du har köpt och uppgifter samt illustrationer i denna bruksanvisning. Denna bruks- och monteringsanvisning är en del av produkten. Om bruksanvisningen och de säkerhetsanvisningar den innehåller inte följs, upphör garantin att gälla. Spara bruksanvisningen för senare bruk och låt den följa med produkten om den övertas av någon annan.

Garantivillkor

Carrera-produkterna år tekniskt förstklassiga leksaker som skall behandlas med omsorg. Du måste ovillkorligen beakta informationen i bruksanvisningen. Alla komponenter underkastas en noggrann kontroll (tekniska ändringar och modelländringar som syftar till att förbättra produkten förbehåles).

Om det mot förmodan skulle uppstå ett fel, gäller garantin inom ramen av följande villkor:

Garantin omfattar påvisbara material- eller fabrikationsfel som förelåg vid tiden för köpet av Carrera-produkten. Garantitiden är 24 månader räknat från försäljningsdatumet. Garantin omfattar inte slitagedelar, skador p.g.a. felaktig hantering/användning eller obehöriga ingrepp. Reparationer får utföras endast av företaget Stadlbauer Marketing + Vertrieb GmbH eller ett av detta företag auktoriserat företag. Inom ramen av denna garanti kommer Stadlbauer Marketing + Vertrieb GmbH att välja att byta ut Carrera-produkten i dess helhet, eller byta ut endast de defekta komponenterna, eller att lämna likvärdig ersättning. Garantin omfattar inte transport-, förpacknings- och resekostnader samt skador som köparen vållar. Dessa kostnader bårs av köparen. Garantianspråk kan ställas endast av den första köparen av Carrera-produkten.

Garantianspråk kan göras gällande endast om

• det korrekt ifyllda kortet skickas in tillsammans med den defekta Carrera-produkten, inköpskvittot/fakturan/kassakvittot.
• inga egenmäktiga ändringar av garantisedeln har gjorts.
• produkten har behandlats och använts för sitt ändamål enligt bruksanvisningen.
• skadorna/felfunktionerna inte kan härledas till force majeure eller slitage p.g.a. användning.

Garantisedlar kan inte ersättas.

Hänvisning för EU-medlemsländer: vi hänvisar till säljarens lagstadgade garantiskyldighet i den mån som denna garantiskyldighet inte begränsas av objektgarantin.

Försäkran om överensstämmelse

Härmed förklarar Stadlbauer Marketing + Vertrieb GmbH att denna modell, inkl. fjärrkontroll, överensstämmer med de grundläggande kraven i följande EU-direktiv: Enligt EG-direktiven 2009/48 och 2004/108/EG om elektromagnetisk kompatibilitet och övriga relevanta bestämmelser i direktivet 1999/5/EG (R&TTE). Originalet till försäkran om överensstämmelse kan beställas på carrera-rc.com.

Varningar!

Denna leksak är inte lämplig för barn under 36 månaders ålder – smådelarna kan sväljas. Varning! Funktionsbetingad risk för klämskador! Avlägsna allt emballagematerial och alla klämmor innan Du låter barnet

leka med leksaken. Spara förpackningen och adressen i informationssyfte och om ev. frågor skulle uppstå.

Symbolen med de överkorsade soptunnorna hänvisar till att tomma batterier, ackumulatorer, knappbatterier, ackumulatorpaket, apparatbatterier, elektriska skrotade produkter etc. inte skall slängas i de vanliga hushållssoporna, då

de är skadliga för miljö och hälsa. Hjälp till att skona miljön och skydda hälsan, och tala också med barnen om att det är viktigt att lämna uttjänta batterier och elektriska apparater till återvinning. Batterier och elektriska uttjänta apparater lämnas till återvinningscentral, där de ingående materialen sorteras och återvinns.

Batterityper av olika slag, eller nya och uttjänta batterier får inte användas tillsammans. Ta ur tomma batterier ur leksaken. Icke återuppladdningsbara batterier får inte laddas upp. Uppladdningsbara batterier skall laddas upp endast under överinseende av en vuxen. Ta ur återuppladdningsbara batterier ur leksaken före uppladdning. Anslutningsklämmor får inte kortslutas. Endast rekommenderade batterier eller batterier av likvärdig typ får användas.

Vid regelbunden användning av laddaren måste den kontrolleras: undersök kabel, anslutning, påpor och andra delar. Om laddaren skadas får den inte användas förrän den har reparerats.

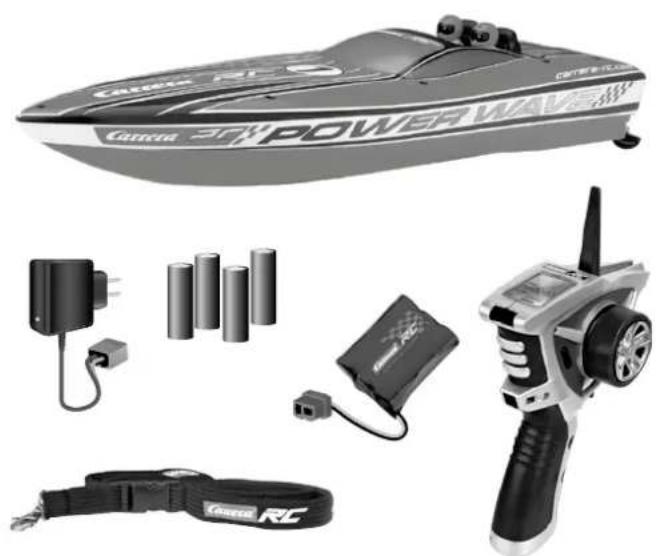

Leveransomfattning

1 x 4 AAA-batterier (ej återuppladdningsbart)

Säkerhetsbestämmelser

En Carrera RC-båt är en fjärrstyrd modellbåt som drivs med särskilda ackumulatorer. Endast original Carrera RC li-jon-ackumulatorer får användas.

Vid igångsättning skall alltid först kontrollen och sedan båten kopplas in. För avstängning efter körning: omvänd ordningsföljd gäller!

3 !

Använd inte modellen i åskväder! Atmosfäriska störningar kan orsaka funktionsfel.

4 !

Utsätt inte Carrera RC-bäten för direkt solstrålning. För undvikande av överhettning av elektroniken i fordonet, måste man lägga in korta pauser med jämna mellanrum vid en temperatur på över 35°C.

Var försiktig med antennspetsen – risk för skador!

6 !

Använd aldrig starka lösningsmedel att rengöra modellen med.

För att förhindra att Carrera RC-båten drabbas av störningar i styrsystemet, varvid den körs kontrollerat, skall man kontrollera batterierna i fjärrkontrollen och båtens ackumulator m.a.p. laddningsstatus.

Före och efter varje körning måste man kontrollera att Carrera RC-båten är korrekt monterad. Dra ev. åt skruvar och muttrar.

Propellem stängs av vid upptagning ur vattnet. OBS: propellrarna har ingen funktion förutom i vatten. Båten kan inte tas i drift på land.

Carrera båten får endast användas i vatten.

Se till att batterierna i fjärrkontrollen har tillräcklig kapacitet och att Li-jon batteriet är fullständigt laddat.

Uppladdning av ackumulatorn

Koppla först ihop Carrera RC-ackumulatorn med bipackade laddare. Förbindelsedelen resp. anslutningen mellan ackumulator och laddare är konstruerade så att det inte går att kasta om polariteten. Anslut laddaren till en energikälla.

När ackumulatorn har anslutits korrekt och uppladdningsprocessen pågår, lyser den röda LED-lampan hela tiden. När ackumulatorn är helt uppladdad, slår den röda LED-lampan om till grönt ljus. Nu kan ackumulatorn tas ur och installeras i Carrera RC-båten, som nu är klar att köra. Efter användningen måste ackumulatorn svalna i minst 20 minuter innan den får laddas upp igen. Om denna paus inte efterföljs kan det leda till en defekt ackumulator.

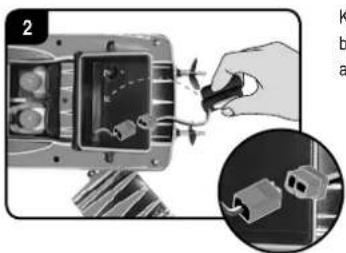

Isättning av ackumulatorn

Använd en skruvmejsel för att avlägsna locket till ackumulatorfacket i Carrera RC-båten.

Koppla ihop kabeländen för Carrera RC-båten med den för ackumulatom. Lägg i ackumulatom. Skruva tillbaka locket.

Isättning av batterierna

Tryck på frisläppningsknappen och ta ur batterifacket ur kontrollen.

Se till att batterierna hamnar rätt med avseende på polariteten.

Skjut tillbaka batterifacket i kontrollen tills att det hakar i.

Nu kan Du börja köra

Vid första igångsättning måste båten bindas till kontrollen.

Koppla först in kontrollen, sätt i batteriet i båten, koppla in båten och tryck på den lilla knappen som finns i batteri-facket, tills att LED-lampan lyser hela tiden.

Sammankopplingen kan ske endast när båten är i kontakt med vattnet!

Sätt igång Carrera RC-båten med ON / OFF-knappen.

Låt oss öva!

1 30km/h

OBS: Denna båt kommer upp i farter på upp till 30 km/h.

Använd gasspaken ytterst försiktigt första gången. Öva först långsam körning med minst 2-3 ackumulator fyllningar innan du övergår till snabbare manövrar.

• Kontrollera att båten och kontrollen är hopkopplade med varandra innan du lägger ut från stranden (se ovan).
• Undvik att ha motorn inkopplad permanent.
• Kör in till stranden efter ca 20 minuter för att byta batterlet.
• Ta ur resp. koppla ifrån ackumulatorn efter körning.
• Max 2 ackumulatorer får tomköras direkt efter varandra. Efter 2 ackumulator
  fyllningar skall under alla villkor en paus på 20 minuter läggas in.
  • Rengör Carrera RC-båten efter körningen.

Fjärrkontrollfunktioner

När kontrollen är inkopplad, lyser de röda LED-lamporna framtilt på kontrollen.

Styrning Digital Proportional Gasspaken bakåt: framåt Gasspaken framåt: bromsning resp. backning

Kontrollen (2,4 GHz) är utrustad för höger- och vänsterhänta, och kan anpassas genom omskruvning av styrenheten.

Växlingsfunktion genom omskruvning av styrenheten

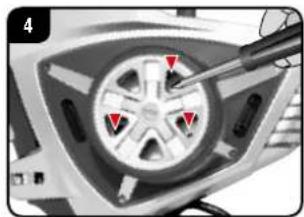

För att bygga om: lossa de tre innerliggande skruvarna på styrenheten och sätt fast dem på motsatt sida. Avlägsna täckplattan på motsatt sida och montera ratten på motsatt sida. Skruva fast de tre innerliggande skruvarna igen. Klart!

Finjustering av hastigheten Här kan Du ändra bromseffekten för båten.

Rattjustering Om båten inte kör rakt, kan Du finjus- tera det här.

När båten lämnar radiofrekvensen går den automatiskt tillbaka till räckviddsra- dien.

Felsökningsguide

Fel Orsak Åtgärd
Modellen kör inte	Omkopplaren på sändaren och/eller modellen står på „OFF“ Koppla in
	Svag eller obefintlig ackumulator i modellen Lägg i en laddad ackumulator
	Överhettningsskyddet har stoppat båten p.g.a. för kraftig värme	Stäng av mottagarenLåt RC-båten svalna i ca 30 minuter
	Svag ackumulator/svagt batteri i sändaren eller modellen Lägg i en laddad ackumulator/laddat batteri
	Båten är mycket varm. Låt RC-båten svalna i ca 30 minuter.
Ingen kontroll	Båten sätter sig oavsiktligt i rörelse Koppla först in sändaren, sedan fordonet.

Om du behöver reservdelar, finner du en fullständig översikt över alla tillgängliga delar på carrera-rc.com på serviceområdet.

Fel och ändringar förbehållna

Färger / slutlig design - ändringar förbehållna

Tekniska och designrelaterade ändringar förbehållna

Piktogram = symbolfoton
