Power Wave - Juguetes CARRERA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Barco radiocontrolado miniatura
Marca	Carrera
Modelo	Power Wave
Categoría	Juguetes
Alimentación del barco	Batería de iones de litio (incluida)
Alimentación del controlador	4 pilas AAA (no incluidas)
Frecuencia	2,4 GHz
Velocidad máxima	30 km/h
Alcance	Alcance estándar (retorno automático si se pierde la señal)
Funciones	Avance, retroceso, freno, dirección proporcional digital
Adaptabilidad del mando	Para diestros y zurdos (unidad de guía desmontable)
Tiempo de funcionamiento	Aproximadamente 20 minutos por carga
Tiempo de carga	Indicado por LED (rojo = carga, verde = listo)
Pausa entre cargas	Al menos 20 minutos después del uso
Mantenimiento y limpieza	Limpiar después del uso, no usar disolventes agresivos
Instrucciones de seguridad	No usar fuera del agua, no exponer al sol, evitar tormentas, respetar las pausas a >35°C
Piezas de repuesto	Disponibles en carrera-rc.com
Garantía	24 meses a partir de la fecha de compra (excluyendo piezas de desgaste y uso no conforme)
Edad recomendada	No especificado (contiene piezas pequeñas, no recomendado < 3 años)

Preguntas frecuentes - Power Wave CARRERA

¿Cómo cargar la batería del barco?

Conecte primero la batería al cargador suministrado (conector anti-inversión), luego enchufe el cargador a una toma de corriente. La luz roja indica carga, la verde indica carga completa. Deje enfriar la batería al menos 20 minutos después del uso antes de recargarla.

El barco no funciona, ¿qué hacer?

Verifique que el interruptor del barco y del controlador estén en ON. Asegúrese de que la batería del barco esté cargada y que las pilas del controlador estén en buen estado. Si el barco se ha sobrecalentado, apáguelo y déjelo enfriar 30 minutos.

¿Cómo establecer el enlace entre el barco y el controlador?

Encienda primero el controlador, luego conecte la batería al barco y enciéndalo. Presione el botón pequeño en el compartimento de pilas del controlador hasta que el LED permanezca encendido de forma continua. El enlace solo se realiza si el barco está en el agua.

¿Puedo usar el barco fuera del agua?

No, el barco está diseñado solo para uso en agua. Las hélices no funcionan fuera del agua y el barco no puede rodar en tierra.

¿Cómo ajustar la dirección si el barco no va recto?

Use el trim de dirección (TRIM DE DIRECCIÓN) en el controlador para ajustar la trayectoria.

¿Qué tipo de pilas usar en el mando?

Use 4 pilas AAA (LR03) no recargables. Respete la polaridad al insertarlas.

El indicador de carga permanece rojo mucho tiempo, ¿es normal?

Sí, el tiempo de carga puede variar. La luz se pone verde cuando la batería está completamente cargada. Si la luz no cambia después de varias horas, verifique las conexiones.

¿Qué hacer en caso de pérdida de señal?

El barco vuelve automáticamente al área de alcance. Si el problema persiste, verifique la carga de las pilas y la batería, y asegúrese de que no haya interferencias.

¿Cómo limpiar el barco después del uso?

Límpielo con un paño suave. Nunca use disolventes agresivos o productos químicos.

¿Dónde encontrar piezas de repuesto?

Visite el sitio web carrera-rc.com, en el área de Servicio, para obtener una visión general de las piezas disponibles.

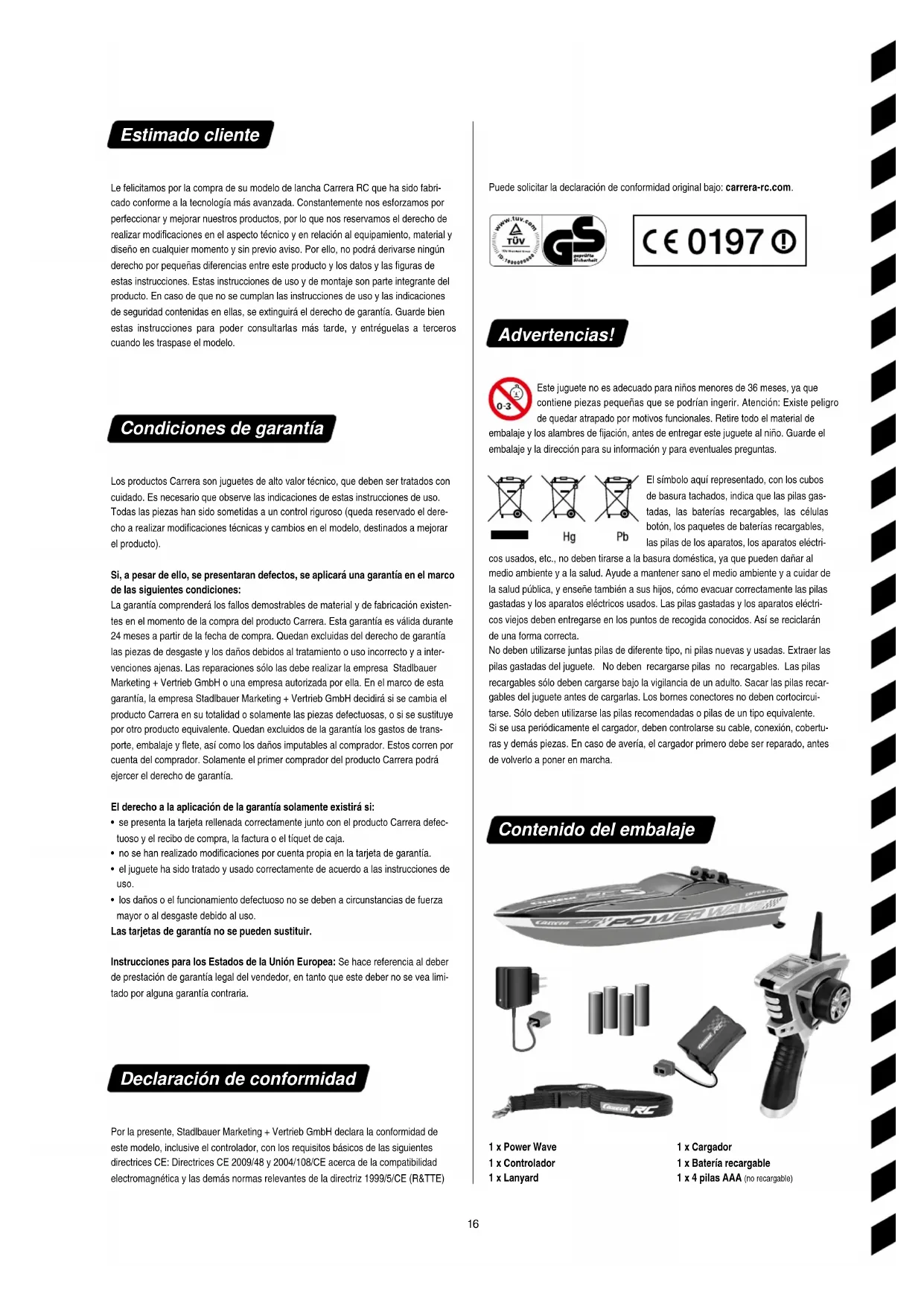

MANUAL DE USUARIO Power Wave CARRERA

E Instrucciones de montaje y de servicio

Le felicitamos por la compra de su modelo de lancha Carrera RC que ha sido fabricado conforme a la tecnología más avanzada. Constantemente nos esforzamos por perfeccionar y mejorar nuestros productos, por lo que nos reservamos el derecho de realizar modificaciones en el aspecto técnico y en relación al equipamiento, material y diseño en cualquier momento y sin previo aviso. Por ello, no podrá derivarse ningún derecho por pequeñas diferencias entre este producto y los datos y las figuras de estas instrucciones. Estas instrucciones de uso y de montaje son parte integrante del producto. En caso de que no se cumplan las instrucciones de uso y las indicaciones de seguridad contenidas en ellas, se extinguirá el derecho de garantía. Guarde bien estas instrucciones para poder consultarlas más tarde, y entréguelas a terceros cuando les traspase el modelo.

Condiciones de garantía

Los productos Carrera son juguetes de alto valor técnico, que deben ser tratados con cuidado. Es necesario que observe las indicaciones de estas instrucciones de uso. Todas las piezas han sido sometidas a un control riguroso (queda reservado el derecho a realizar modificaciones técnicas y cambios en el modelo, destinados a mejorar el producto).

Si, a pesar de ello, se presentaran defectos, se aplicará una garantía en el marco de las siguientes condiciones:

La garantía comprenderá los fallos demostrables de material y de fabricación existentes en el momento de la compra del producto Carrera. Esta garantía es válida durante 24 meses a partir de la fecha de compra. Quedan excluidas del derecho de garantía las piezas de desgaste y los daños debidos al tratamiento o uso incorrecto y a intervenciones ajenas. Las reparaciones sólo las debe realizar la empresa Stadlbauer Marketing + Vertrieb GmbH o una empresa autorizada por ella. En el marco de esta garantía, la empresa Stadlbauer Marketing + Vertrieb GmbH decidirá si se cambia el producto Carrera en su totalidad o solamente las piezas defectuosas, o si se sustituye por otro producto equivalente. Quedan excluidos de la garantía los gastos de transporte, embalaje y flete, así como los daños imputables al comprador. Estos corren por cuenta del comprador. Solamente el primer comprador del producto Carrera podrá ejercer el derecho de garantía.

El derecho a la aplicación de la garantía solamente existirá si:

• se presenta la tarjeta rellenada correctamente junto con el producto Carrera defectuoso y el recibo de compra, la factura o el tiquet de caja.
• no se han realizado modificaciones por cuenta propia en la tarjeta de garantía.
• el juguete ha sido tratado y usado correctamente de acuerdo a las instrucciones de uso.
• los daños o el funcionamiento defectuoso no se deben a circunstancias de fuerza mayor o al desgaste debido al uso.

Las tarjetas de garantía no se pueden sustituir.

Instrucciones para los Estados de la Unión Europea: Se hace referencia al deber de prestación de garantía legal del vendedor, en tanto que este deber no se vea limitado por alguna garantía contraria.

Declaración de conformidad

Por la presente, Stadlbauer Marketing + Vertrieb GmbH declara la conformidad de este modelo, inclusive el controlador, con los requisitos básicos de las siguientes directrices CE: Directrices CE 2009/48 y 2004/108/CE acerca de la compatibilidad electromagnética y las demás normas relevantes de la directriz 1999/5/CE (R&TTE)

Puede solicitar la declaración de conformidad original bajo: carrera-rc.com.

Advertencias!

Este juguete no es adecuado para niños menores de 36 meses, ya que contiene piezas pequeñas que se podrían ingerir. Atención: Existe peligro de quedar atrapado por motivos funcionales. Retire todo el material de

embalaje y los alambres de fijación, antes de entregar este juguete al niño. Guarde el embalaje y la dirección para su información y para eventuales preguntas.

El símbolo aquí representado, con los cubos de basura tachados, indica que las pilas gastadas, las baterías recargables, las células botón, los paquetes de baterías recargables, las pilas de los aparatos, los aparatos eléctri-

cos usados, etc., no deben tirarse a la basura doméstica, ya que pueden dañar al medio ambiente y a la salud. Ayude a mantener sano el medio ambiente y a cuidar de la salud pública, y enseñe también a sus hijos, cómo evacuar correctamente las pilas gastadas y los aparatos eléctricos usados. Las pilas gastadas y los aparatos eléctricos viejos deben entregarse en los puntos de recogida conocidos. Así se reciclarán de una forma correcta.

No deben utilizarse juntas pilas de diferente tipo, ni pilas nuevas y usadas. Extraer las pilas gastadas del juguete. No deben recargarse pilas no recargables. Las pilas recargables sólo deben cargarse bajo la vigilancia de un adulto. Sacar las pilas recargables del juguete antes de cargarlas. Los bornes conectores no deben cortocircuitarse. Sólo deben utilizarse las pilas recomendadas o pilas de un tipo equivalente.

Si se usa periódicamente el cargador, deben controlarse su cable, conexión, coberturas y demás piezas. En caso de avería, el cargador primero debe ser reparado, antes de volverlo a poner en marcha.

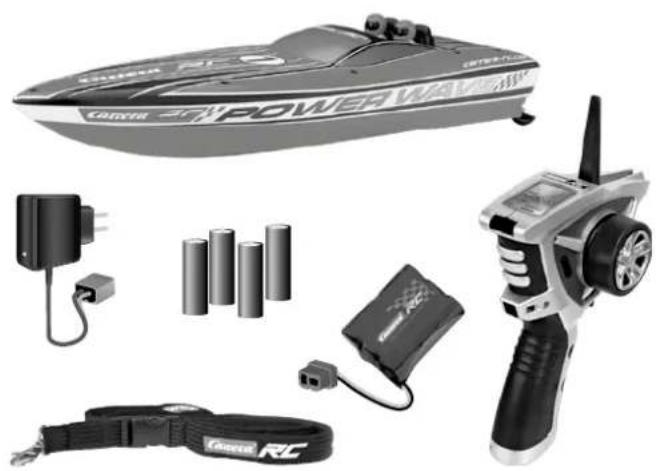

Contenido del embalaje

1 x Batería recargable

1 x 4 pilas AAA (no recargable)

Disposiciones de seguridad

La lancha Carrera RC es un modelo teledirigido que funciona con una batería especial. Sólo deben utilizarse las baterías de iones de litio Carrera RC originales.

Para la puesta en marcha, conectar siempre primero el controlador y luego la lancha. Para desconectar tras la marcha, proceder en el orden inverso.

3 !

Si aparece mal tiempo, las perturbaciones atmosféricas pueden producir fallos en el funcionamiento.

4 !

No exponga la lancha Carrera RC nunca a la radiación solar directa. Para evitar que se sobrecaliente la electrónica del vehículo, a una temperatura mayor de 35°C, deben efectuarse periódicamente breves descansos.

Tenga cuidado con el extremo de la antena. Existe peligro de sufrir lesiones.

6 !

No utilice nunca disolventes agresivos para limpiar el modelo.

7 VERDE = ListoROJO

Para evitar que la lancha Carrera RC funcione con el sistema de control averiado y de forma incontrolada, se debe comprobar que las pilas del controlador y la batería de la lancha tengan un nivel de carga correcto.

=Cargar

Antes y después de cada carrera, se debe verificar que la lancha Carrera RC aún está correctamente montado y, si fuese necesario, reapretar tornillos y tuercas.

La hélice se desactiva al sacarla del agua.

Recuerde siempre que la hélice no funcionará fuera del agua.

La lancha no puede ponerse en marcha en tierra firme.

La lancha Carrera sólo debe usarse en el agua.

Procure que las pilas del mando a distancia dispongan de capacidad suficiente y que la pila Li-Ion esté completamente cargada.

Carga de la batería

En primer lugar, conecte la batería Carrera RC al cargador adjunto. La pieza de unión o la conexión entre la batería y el cargador están fabricadas de modo que quede excluida la polaridad inversa. Conecte el cargador a una fuente de corriente.

Si ha conectado correctamente la batería, y el proceso de carga se desarrolla con normalidad, queda iluminado el piloto LED rojo. Cuando la batería esté completamente cargada, el piloto LED rojo pasa a verde. Seguidamente ya se puede retirar la batería e instalarla en la lancha Carrera RC, que ahora estará listo para funcionar. La batería debe enfriarse como mín. 20 minutos tras usarse, antes de que se pueda volver a cargar completamente. Si no se mantiene este descanso, puede averiarse la batería.

2 VERDE = ListoROJ

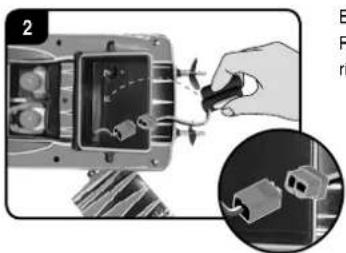

Colocación de la batería recargable

Retire con un destornillador la tapa del compartimento de la batería de la lancha Carrera RC.

El extremo del cable de la lancha Carrera RC, con el de la batería. Introduzca la batería. Atornille la tapa con un destornillador.

Colocación de las pilas

Pulse el botón de abertura y extraiga el compartimiento de pilas fuera del controlador.

Procurar colocar las pilas con la polaridad correcta. Inserte el compartimiento de pilas de nuevo dentro del controlador, hasta que se enclave.

¡Ahora ya puede empezar la carrera!

Para poner la lancha en marcha por primera vez, debe estar vinculada al controlador.

Es decir, conecte primero el controlador, inserte la pila recargable en la lancha, conecte la lancha y pulse el pequeño botón del compartimiento de pilas, hasta que se quede encendida la lámpara LED.

Sólo puede darse una vinculación, si la barca toca el agua.

Conecte la lancha Carrera RC mediante el interruptor ON/OFF.

¡Hagamos prácticas!

1 30km/h

Atención: Esta lancha alcanza una velocidad de hasta 30 km/h.

Pise al principio el pedal del gas muy cuidadosamente. Aprenda a conducir despacio, como mín. durante 2 a 3 cargas de la batería, antes de pasar a maniobras más rápidas.

• Antes de partir de la orilla, compruebe que la lancha y el controlador estén sincronizados (ver arriba).
• Evitar el funcionamiento permanente del motor.
• Lleve la lancha al cabo de aprox. 20 minutos a la orilla para cambiar la batería recargable.
• Una vez finalizada la carrera, extraer o desconectar la batería.
• No se deben gastar más de 2 cargas seguidas. Tras 2 cargas, debe descansarse siempre un tiempo de aprox. 20 minutos.
• Limpie la lancha Carrera RC después de usarla.

Funciones del controlador

1 ON OFF

Cuando el controlador está conectado, se le iluminan las lámparas LED rojas de la parte delantera.

Dirección Digital Proporcional Palanca del gas hacia atrás -> Avance Palanca del gas hacia delante -> Frenar o retroceso

El controlador de 2.4 GHz está equipado para diestros y zurdos, y puede adaptarse a cada persona, reatornillando la unidad del volante.

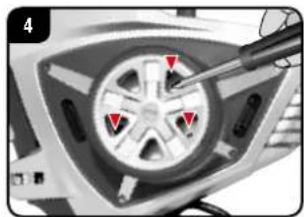

Cambio con sólo reatornillar la unidad de la dirección Para remodelarlo, soltar los tres tornillos interiores de la unidad del volante, y fijarla en el lado contrario. Extraer la placa cobertora del lado contrario y montar el volante al otro lado. Volver a fijar los tres tornillos interiores, y ¡listos!

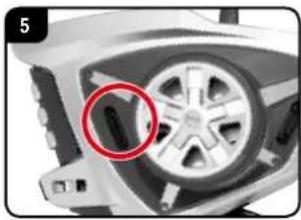

Ajuste detallado de la velocidad Aquí tiene la posibilidad de cambiar el efecto de frenado de su lancha.

Ajuste detallado de la dirección Si la lancha no marchase en línea recta, puede ajustarlo en detalle aquí.

Al salir de la frecuencia de radio, la lancha vuelve automáticamente a la zona de cobertura.

Solución de averías

Avería Causa Solución
El modelo no funciona	El interruptor del emisor y/o del modelo está(n) en la posición “OFF”. Conectar
	La batería recargable del modelo está desgastada o no hay batería. Introducir una batería recargada.
	La lancha se ha calentado demasiado y se ha detenido mediante la protección contra sobrecalentamiento.	Desconectar el receptor.Dejar enfriar la lancha RC durante 30 min. aprox.
	La batería recargable o la pila del emisor o del modelo está desgastada.	Colocar una batería o una pila cargada.
	La lancha está muy caliente. Deje enfriar la lancha RC aprox. 30 minutos.
No hay control	La lancha se pone en movimiento de forma involuntaria. Conectar primero el emisor, y luego la lancha.

Si necesitase piezas de recambio, encontrará una sinopsis completa de las piezas disponibles en el área de asistencia bajo carrera-rc.com.
