Shuttle Galaxy - Juguetes CARRERA - Manual de uso y guía de instrucciones gratis

MANUAL DE USUARIO Shuttle Galaxy CARRERA

• se presenta la tarjeta rellenada correctamente junto con el producto Carrera defec- tuoso y el recibo de compra, la factura o el tíquet de caja.

• no se han realizado modicaciones por cuenta propia en la tarjeta de garantía.

• el juguete ha sido tratado y usado correctamente de acuerdo a las instrucciones de uso.

• los daños o el funcionamiento defectuoso no se deben a circunstancias de fuerza mayor o al desgaste debido al uso. Las tarjetas de garantía no se pueden sustituir. Instrucciones para los Estados de la Unión Europea: Se hace referencia al deber de prestación de garantía legal del vendedor, en tanto que este deber no se vea limi- tado por alguna garantía contraria. Declaración de conformidad Por la presente, Stadlbauer Marketing + Vertrieb GmbH declara la conformidad de este modelo, inclusive el controlador, con los requisitos básicos de las siguientes directrices CE: Directrices CE 2009/48 y 2004/108/CE acerca de la compatibilidad electromagnética y las demás normas relevantes de la directriz 1999/5/CE (R&TTE) Puede solicitar la declaración de conformidad original bajo: carrerarc.com

Advertencias! Este juguete no es adecuado para niños menores de 36 meses, ya que contiene piezas pequeñas que se podrían ingerir. Atención: Existe peligro de quedar atrapado por motivos funcionales. Retire todo el material de embalaje y los alambres de jación, antes de entregar este juguete al niño. Guarde el embalaje y la dirección para su información y para eventuales pregun- tas. El símbolo aquí representado, con los cubos de basura tachados, indica que las pilas gas- tadas, las baterías recargables, las células botón, los paquetes de baterías recargables, las pilas de los aparatos, los aparatos eléctri- cos usados, etc., no deben tirarse a la basura doméstica, ya que pueden dañar al medio ambiente y a la salud. Ayude a mantener sano el medio ambiente y a cuidar de la salud pública, y enseñe también a sus hijos, cómo evacuar correctamente las pilas gastadas y los aparatos eléctricos usados. Las pilas gastadas y los aparatos eléctri- cos viejos deben entregarse en los puntos de recogida conocidos. Así se reciclarán de una forma correcta. No deben utilizarse juntas pilas de diferente tipo, ni pilas nuevas y usadas. Extraer las pilas gastadas del juguete. No deben recargarse pilas no recargables. Las pilas recargables sólo deben cargarse bajo la vigilancia de un adulto. Sacar las pilas recar- gables del juguete antes de cargarlas. Los bornes conectores no deben cortocircui- tarse. Sólo deben utilizarse las pilas recomendadas o pilas de un tipo equivalente. Si se usa periódicamente el cargador, deben controlarse su cable, conexión, cobertu- ras y demás piezas. En caso de avería, el cargador primero debe ser reparado, antes de volverlo a poner en marcha. Contenido del embalaje 1 x Shuttle Galaxy / Power Rider Moon Rider 1 x Controlador 1 x Cargador 1 x Batería recargable 1 x Antena 1 x Bloque de 9 V (no recargable)1

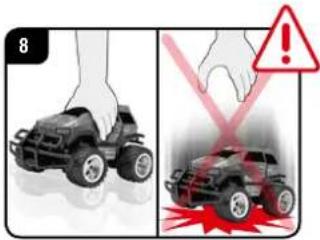

Antes y después de cada carrera, se debe vericar que el vehículo Carrera RC aún está correctamente montado y, si fuese necesario, reapretar tornillos y tuercas. Para evitar que el vehículo Carrera RC funcione con el sistema de control ave- riado y de forma incontrolada, se debe comprobar que las pilas del controlador y la batería del vehículo tengan un nivel de carga correcto. Colocación de la antena VERDE = ListoROJO = Cargar El automóvil Carrera RC es un modelo teledirigido que funciona con una bate- ría especial. Sólo deben utilizarse las baterías de iones de litio Carrera RC originales. Pasar el cable de la antena a través del tubito, y jarlo rmemente al vehículo. Asegurar el extremo del cable de la antena con una pegatina de la hoja de logotipos Carrera RC. Deposite el vehículo siempre con la mano sobre el suelo, y no lo tire nunca desde cierta altura al suelo. El vehículo Carrera RC ha sido dise- ñado exclusivamente con nes de entretenimiento, y sólo debe ser condu- cido por las pistas y los lugares previs- tos para ello. ATENCIÓN: No utilice el vehículo Carrera RC por la vía pública. Evite saltar desde rampas o trampolines de más de 15 cm de altura. No hacer funcionar el aparato bajo líneas de alta tensión o torres radiofónicas, ni en caso de tormenta. Las perturbaciones atmosféricas pueden producir fallos en el funcionamiento. Si existe una gran diferencia de temperatura entre el lugar donde guarda el vehículo y el lugar donde se vaya a conducir, espere hasta que el vehículo se haya aclimatado para evitar que se forme agua de condensación (ello podría producir averías funcionales). Tenga cuidado con el extremo de la antena. Existe peligro de sufrir lesiones. No haga funcion ar nunca este producto sobre supercies de hierba. La hierba que se enrolla con fuerza, puede di- cultar la rotación de los ejes y calentar el motor. El vehículo Carrera RC no debe usarse para transportar produc- tos, personas ni animales. No utilice nunca disolventes agresivos para limpiar el modelo. Nunca haga funcionar el vehículo Carrera RC al aire libre con lluvia o nieve. El vehículo no debe conducirse a través del agua, charcos o nieve, y debe guar- darse en lugar seco. No utilice nunca el vehículo Carrera RC cerca de ríos, estanques o lagos para que así no se caiga al agua. Evite pasar por tramos que sólo consis- tan de arena. No exponga el vehículo Carrera RC nunca a la radiación solar directa. Parta evitar el sobrecalentamiento de la electrónica del vehículo, deben efec- tuarse periódicamente breves descan- sos si la temperatura es superior a los 35°C. Disposiciones de seguridad18

Atención: Este vehículo alcanza una velocidad de hasta 20km/h. Ensaye en un área vacía con un tamaño mínimo de 2,5x2,5 metros. Pise al principio el pedal del gas muy cuidadosamente. Durante los primeros ensayos de condu- cir, usar necesariamente el modo de entrenamiento (lento). En primer lugar, conecte la batería Carrera RC al cargador adjunto. La pieza de unión o la conexión entre la batería y el cargador están fabricadas de modo que quede excluida la polaridad inversa. Conecte el cargador a una fuente de corriente. Si ha conectado correctamente la batería, y el proceso de carga se desarrolla con nor- malidad, queda iluminado el piloto LED rojo. Cuando la batería esté completamente car- gada, el piloto LED rojo pasa a verde. Segui- damente ya se puede retirar la batería e ins- talarla en el vehículo Carrera RC, que ahora estará listo para funcionar. La batería debe enfriarse como mín. 20 minutos tras usarse, antes de que se pueda volver a cargar com- pletamente. Si no se mantiene este des- canso, puede averiarse la batería. Retire con un destornillador la tapa del com- partimento de la batería del vehículo Carrera RC. El extremo del cable del vehículo Carrera RC, con el de la batería. Introduzca la bate- ría. Atornille la tapa con un destornillador. Desatornille la tapa del compartimento de la batería del controlador, e introduzca el bloque de 9 V. Al introducir el bloque de 9 V, tenga en cuenta la polaridad correcta. Atornille de nuevo la tapa con un destornillador. Asegúrese de que en su zona de circu- lación nadie esté utilizando la misma frecuencia. Para evitar eso, y para que su vehículo Carrera RC pueda ser dirigido con el controlador, asegúrese de que ambos tengan ajustada la misma frecuencia (A/B/C). El uso de bandas de frecuencia diferen- tes permite que tres vehículos funcio- nen al mismo tiempo. Extraiga completamente la antena del controlador. Conecte el vehículo Carrera RC mediante el interruptor ON/OFF. El vehículo Carrera RC tiene 2 veloci- dades. Con el interruptor ON/OFF puede cambiar entre los modos de interior y de entrenamiento. Ajuste de la dirección Si, al manejar el vehículo Carrera RC, comprobase que se desvía hacia la derecha o hacia la izquierda, puede corregir el carril mediante el interruptor de ajuste que se ve en el dibujo. ¡Hagamos prácticas! ¡Ahora ya puede empezar la carrera! Colocación del bloque de 9 V Colocación de la batería recargable Carga de la batería VERDE = ListoROJO = Cargar19

Realicemos algunas prácticas: Construya un recorrido con límites angulares o con cajas vacías para el vehículo Carrera RC en un lugar amplio y sin obstáculos. Vaya rápido en las rectas y frene en las curvas. Esa es la técnica de control básica para dirigir un vehículo Carrera RC.

• No se deben gastar más de 2 cargas seguidas. Tras 2 cargas, debe descansarse siempre un tiempo de aprox. 20 minutos.

• Evitar el funcionamiento permanente del motor.

• Si el vehículo se desconecta por sí mismo varias veces consecutivamente, es que la batería está descargada, y se tiene que cargar.

• Tras 30 minutos de estar detenido, el controlador desconecta el vehículo auto máticamente. Para volver a usar el vehículo, colocar primero el interruptor del controlador y el del vehículo a OFF, y seguidamente de nuevo a ON.

• Para desconectar tras la carrera, proceder en el orden inverso.

• Una vez nalizada la carrera, extraer o desconectar la batería.
