MANUAL DE UTILIZADOR Shuttle Galaxy CARRERA

P Instruções de montagem e modo de utilização

Os nossos parabéns pela aquisição do seu novo carro-miniatura Carrera RC fabricado ao nível tecnológico actual. Devido ao nosso empenho constante no aperfeiçoamento dos nossos produtos, reservamo-nos o direito de realizar alterações tanto técnicas como no equipamento, em materiais e no design sem aviso prévio. Diferenças mínimas entre o presente produto e os dados e ilustrações contidos neste manual, não implicam direitos de qualquer natureza. Este manual de instruções, de uso e de montagem faz parte integrante do produto. A inobservância deste manual de instruções e das indicações de segurança nele contidas, implica a extinção da garantia. Guarde este manual para consultas posteriores e para sua eventual entrega a terceiros no caso da transferência do carro-miniatura para os mesmos.

Condições de garantia

Os produtos Carrera são brinquedos de técnica de alta qualidade, pelo que deviam ser tratados com cuidado. Siga necessariamente as indicações contidas no manual de instruções. Todas as peças são submetidas a um controlo rigoroso (reservados os direitos a alterações técnicas e do modelo em prol do melhoramento do produto).

Se surgirem contudo alguns defeitos, concede-se uma garantia no âmbito das condições seguintes:

A garantia abrange defeitos de material ou de fabrico comprovadamente existentes no momento da aquisição do produto Carrera. O prazo da garantia é de 24 meses, contados a partir da data de aquisição. Excluídos da garantia estão as peças de desgaste e danos decorrentes de manuseio / utilização incorrectos ou de intervenção no produto. A reparação deve ser realizada unicamente pela empresa Stadlbauer Marketing + Vertrieb GmbH ou então por uma empresa por ela devidamente autorizada. No âmbito desta garantia, a empresa Stadlbauer Marketing + Vertrieb GmbH opta pela substituição do produto Carrera completo ou apenas pela substituição das peças defeituosas, ou por um substituto equivalente. Excluídos da garantia estão custos de transporte, de embalagem e de deslocação bem como danos da responsabilidade do adquirente. Estes custos estão a cargo do adquirente. Os direitos de garantia só podem ser exercidos exclusivamente pelo primeiro adquirente do produto Carrera.

Os direitos à garantia só podem ser exercidos se

• o cartão de garantia for remetido devidamente preenchido, juntamente com o produto Carrera defeituoso e acompanhado do recibo / factura / talão de aquisição.
• não forem efectuadas alterações arbitrárias no cartão de garantia.
• o brinquedo tiver sido tratado de acordo com as indicações contidas no manual de instruções e utilizado para o uso devido.
• os danos / disfunções não resultarem de força maior ou de desgaste decorrente do funcionamento.
  Não é possível substituir cartões de garantia.

Nota para os Estados da UE: quanto à obrigação do vendedor conceder uma garantia legal informa-se que esta obrigação não é limitada por uma garantia material.

Declaração de conformidade

A Stadlbauer Marketing + Vertrieb GmbH declara por este meio que este modelo, inclusive telecomando, se encontram em conformidade com os requisitos fundamentais das seguintes Directivas CE: com as Directivas CE 2009/48 e 2004/108/CE sobre a Compatibilidade Electromagnética bem como com as demais disposições aplicáveis

da Directiva 1999/5/CE (R&TTE). O original da declaração de conformidade pode ser solicitado em carrera-rc.com

Advertências!

Este brinquedo não é apropriado para crianças com menos de 36 meses de idade devido a pequenas peças ingeríveis. Atenção! Perigo de entalamento decorrente do funcionamento! Retire todos os materiais de embalagem e arames de fixação antes de entregar o brinquedo à criança. Conserve a embalagem e o endereço para informações e possíveis consultas posteriores.

Este pictograma com o símbolo de baldes de lixo riscados, avisa que as pilhas descarregadas, baterias, células, blocos de baterias, pilhas em aparelhos, aparelhos eléctricos velhos etc., não devem ser colocados no lixo doméstico, dado que são nocivos ao meio ambiente e à saúde. Contribua para a preservação do meio ambiente e da saúde e esclareça também os seus filhos quanto à eliminação correcta de pilhas gastos e aparelhos eléctricos velhos. As pilhas e os aparelhos eléctricos devem ser entregues nos pontos de recolha conhecidos. Aqui, serão devidamente conduzidos à reciclagem.

Não se deve utilizar pilhas de tipo diferente nem pilhas novas juntamente com pilhas usadas. Retirar as pilhas descarregadas do brinquedo. Não é permitido recarregar pilhas não-recarregáveis. As pilhas recarregáveis devem ser recarregadas unicamente sob a vigilância de adultos. Retirar as pilhas recarregáveis do brinquedo antes de as recarregar. Não é permitido ligar os terminais de conexão em curto-circuito. Só é permitido utilizar as pilhas recomendadas ou pilhas de tipo equivalente.

Aquando da utilização regular do carregador, dever-se-á verificar o cabo, a tomada e a ficha bem como as tampas e outras partes do mesmo. No caso de qualquer defeito ou avaria, o carregador só deverá ser colocado em funcionamento depois de ter sido reparado.

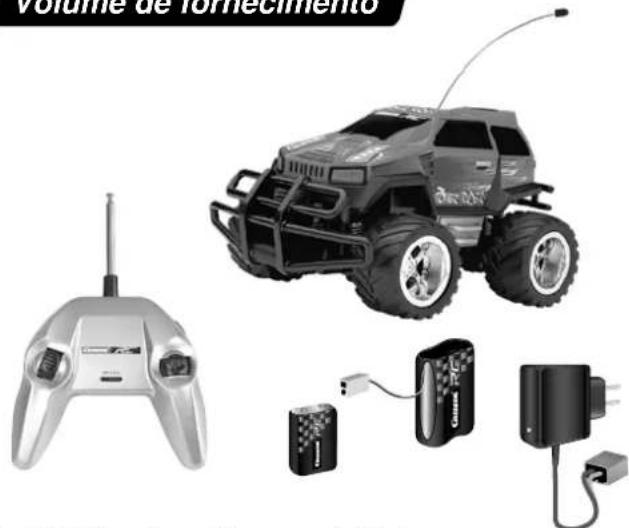

Volume de fornecimento

Prescrições de segurança

Um carro Carrera RC é uma miniatura telecomandada e propulsada por baterias especiais.

Só é permitido utilizar as baterias de lítio e iões Carrera RC originais.

O carro Carrera RC está dimensionado unicamente para efeitos de passa-tempo e deve circular somente nos circuitos e espaços previstos para isso.

ATENÇÃO!

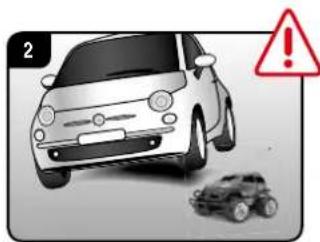

Não utilize o carro Carrera RC na via de trânsito pública.

3 !

Não ponha o carro a funcionar debaixo de linhas de alta tensão, postes de radiocomunicação ou com trovoada! Interferências atmosféricas podem provocar uma avaria. No caso de grandes diferenças entre a temperatura de armazenamento e a temperatura do sitio onde vai colocar o carro em circulação, aguarde até o carro se aclimatizar para evitar a formação de água condensada que provoca avarias.

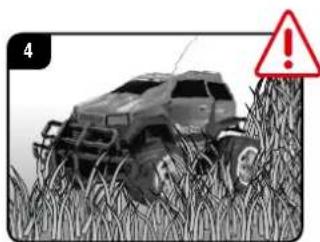

Nunca ponha este produto a funcionar sobre relvados. A erva pode enrolar-se fixamente e entalar o movimento do eixo o que provoca o aquecimento do motor. Com um carro Carrera RC não é permitido transportar mercadorias, pessoas nem animais.

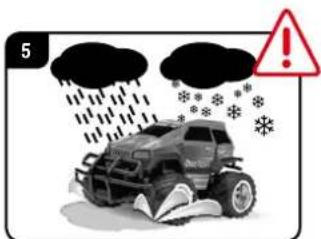

Nunca ponha o carro Carrera RC a funcionar no exterior com chuva ou com neve.

O carro não deve circular por água, poças de água ou neve e deve ser guardado em lugar seco.

Nunca utilize o carro Carrera RC na proximidade de rios nem lagos para ele não cair na água.

Evite a circulação em circuitos que são só de areia.

Não exponha o carro Carrera RC à incidência directa de raios solares.

A fim de evitar o sobreaquecimento da electrónica do carro, aquando de uma temperatura superior a 35°C dever-se-á fazer pausas breves regularmente.

7 !

8 !

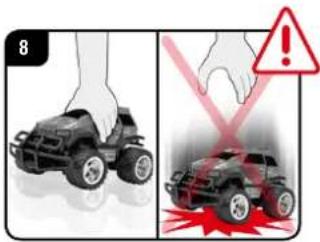

Coloque o carro sobre o chão sempre com a mão. Nunca lance o carro para o chão.

9 > 15cm

Evite saltos de parapeitos e rampas com uma altura superior a 15 cm.

10 !

Cuidado com a ponta da antena; perigo de lesões!

11 !

Nunca utilize detergentes fortes para limpar o seu carro.

12 VERMELHO= a carregar VERDE= pronto

Para evitar que o carro Carrera RC funcione com interferências no sistema de comando e ande descontroladamente, dever-se-á verificar se as baterias do comando e do carro estão devidamente carregadas.

Antes de cada utilização, dever-se-á verificar se o carro Carrera RC está bem montado; apertar os parafusos e as porcas se for necessário.

Montagem da antena

Enfiar o cabo pelo tubo da antena e fixá-lo ao carro Carrera RC.

Proteger a extremidade do cabo da antena com um autocolante Carrera RC da folha de pictogramas.

Carregamento da bateria

Ligue primeiro a bateria Carrera RC ao carregador incluído no volume de fornecimento. O conector e/ou a conexão entre a bateria e o carregador estão concebidos de forma a excluir-se a troca dos pólos. Ligue o carregador a uma fonte de energia.

Se a bateria tiver sido ligada correctamente e o processo de carregamento se suceder em condições normais, a lâmpada LED vermelha permanece acesa constantemente. Quando a bateria estiver carregada, a lâmpada LED comuta para verde. A bateria está agora operacional para o funcionamento e pode ser retirada do carregador e instalada no seu carro Carrera RC. Após utilização, a pilha deve arrefecer pelo menos 20 minutos antes de poder ser carregada novamente. A inobservância desta pausa, pode provocar a avaria da pilha.

2 VERMELHO= a carregar VERDE= pronto

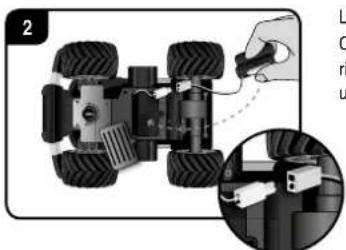

Colocação da bateria

Retire a tampa do compartimento da bateria do carro Carrera RC com uma chave de fendas.

Ligue a extremidade do cabo do carro Carrera RC à extremidade do cabo da bateria. Coloque a bateria. Aperte a tampa com uma chave de fendas.

Colocação do bloco de 9 V

Desaparafuse a tampa do compartimento da bateria do comando e coloque o bloco de 9 V no compartimento.

Tenha atenção à posição correcta dos pólos ao colocar o bloco de 9 V. Volte a aparafusar a tampa com uma chave de fendas.

Funcionamento do carro

1 OFF A B C

Certifique-se de que ninguém utiliza a mesma frequência na zona de circulação do carro.

Para evitar isso e para o carro Carrera RC poder ser activado pelo comando, certifique-se de que as frequências (A/B/C) ajustadas no carro e no comando, são as mesmas.

2 Camera RC OFF ABC

A utilização de bandas de frequência diferentes, permite a circulação simultânea de 3 carros.

Extrair a antena do comando completamente.

4 OFF SLOW FAST

Ligar o carro Carrera RC mediante o interruptor ON / OFF. O carro Carrera RC tem 2 velocidades. Com o interruptor de ON / OFF também se pode comutar para os modos de treino e indoor.

Alinhamento da direcção Se durante a circulação do carro Carrera RC se constatar que ele foge para a direita ou para a esquerda, a direcção pode ser alinhada mediante o interruptor de ajuste representado na ilustração.

Vamos experimentar

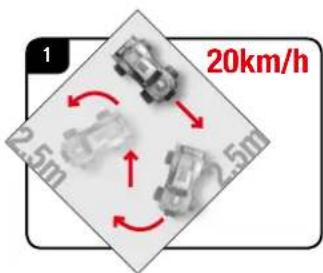

1 20km/h 2.5m 2.5m

Atenção este carro atinge velocidades até 20km/h. Treine numa superfície vazia com as dimensões mínimas de 2,5x2,5 metros. Na primeira vez, manobre a alavanca de aceleração com muito cuidado uma vez que o carro reage sensivelmente. Nas primeiras circulações experimentais, utilizar necessariamente o modo de treino (Slow).

Agora podemos experimentar o carro! Forme um circuito de corrida para o seu carro Carrera RC com pilões de limitação ou latas vazias, etc. numa área espacosa e desimpedida. Acelerar nas rectas e desacelerar nas curvas é a técnica fundamental do comando da circulação de um carro Carrera RC.

• Gastar no máximo 2 pilhas consecutivamente. Depois de colocar 2 pilhas seguidas, é obrigatório fazer uma pausa de aprox. 20 minutos.
• Evitar a aplicação permanente do motor.
• Se o carro se desligar automaticamente várias vezes consecutivas, a pilha está vazia. Proceda ao carregamento da pilha.
• Depois de 30 minutos de repouso, o comando e o carro desligam-se automaticamente. Para nova utilização, colocar o interruptor de ligar e desligar "ON/OFF" do comando & do carro uma vez em "OFF" e a seguir novamente em "ON".
• Para desligar o carro depois da circulação, proceder por ordem inversa.
• Depois da circulação, retirar a bateria ou desligar os pólos.
• Limpar o carro Carrera RC depois de cada circulação.

Funções do comando

O carro pode ser guiado em todas as direcções com os joysticks:

Joystick esquerdo:

para a frente, para trás Joystick direito: para a esquerda, para a direita

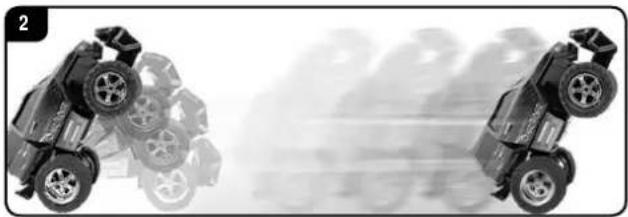

Função de empinar Função High Speed Turbo

Para activar o modo High Speed, pressione o botão no lado direito do comando. Com alguma prática, você consegue executar a função de empinar o carro. Para isso, ponha o carro em andamento para trás e mude para andamento para a frente, ao actuar o botão de turbo.

Soluções de problemas

Problema Causa Solução
O carro não circula	Os interruptores do emissor e do carro ou de um deles estão OFF Ligá-lo(s)
	A bateria está fraca ou não está instalada no carro Colocar a bateria carregada
	O carro ficou parado num obstáculo.	A protecção contra sobretensão desligou o carro.Colocar o interruptor de ligar e desligar “ON/OFF” do carro uma vez em “OFF” e a seguir novamente em “ON” e colocar o carro numa superfície desimpedida.
	A bateria/pilha do emissor ou do carro está fraca Colocar a bateria ou a pilha carregada
	Canais diferentes ajustados no carro e no comando Ajustar no mesmo canal
	O emissor desligou-se automaticamente passado 30 minutos.	Para nova utilização, colocar o interruptor de ligar e desligar “ON/OFF” do comando & do carro uma vez em “OFF” e a seguir novamente em “ON”.
	O carro está muito quente.	Desligar o carro e o comando e deixá-lo arrefecer aproximadamente 30 minutos.
O comando não funciona	O carro põe-se em movimento indesejadamente. Primeiro ligar o emissor e só depois ligar o carro.
	Defeito na antena do emissor Extrair a antena completamente
	Existe um outro carro RC a utilizar a mesma frequência Mudar de frequência

Se necessitar de peças de reposição, encontrará uma relação completa das peças disponíveis no menu de serviço em carrera-rc.com
