Shuttle Galaxy - Giocattoli CARRERA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Veicolo radiocomandato (RC)
Marca	Carrera
Modello	Shuttle Galaxy
Categoria	Giocattoli
Età minima consigliata	3 anni (non adatto a bambini di età inferiore a 36 mesi a causa di piccole parti)
Alimentazione del veicolo	Batteria agli ioni di litio (inclusa)
Alimentazione del telecomando	Pila 9V (non inclusa)
Frequenze disponibili	Canali A, B, C
Velocità massima	20 km/h
Funzioni del telecomando	Joystick sinistro: avanti/indietro; Joystick destro: sinistra/destra
Modalità allenamento	Sì (velocità ridotta, selezionabile tramite interruttore)
Turbo / Wheely	Pulsante turbo per alta velocità; funzione Wheely combinando retromarcia poi avanti con turbo
Regolazione della direzione	Pezzo di regolazione sotto il veicolo
Spegnimento automatico	Dopo 30 minuti di inattività, telecomando e veicolo si spengono
Pausa consigliata prima della ricarica	20 minuti dopo l'uso
Pausa consigliata dopo 2 cariche	20 minuti
Manutenzione e pulizia	Non utilizzare solventi aggressivi
Pezzi di ricambio	Disponibili su carrera-rc.com (zona Service)
Garanzia del produttore	24 mesi dalla data di acquisto (sotto condizioni)
Dichiarazione di conformità	Conforme alle direttive europee 2009/48 e 2004/108/CE

Domande frequenti - Shuttle Galaxy CARRERA

Come inserire la batteria nel veicolo?

Utilizzare un cacciavite per rimuovere il coperchio del vano batteria. Collegare il cavo del veicolo alla batteria, inserire la batteria e richiudere il coperchio avvitando.

Che tipo di pila usare per il telecomando?

Il telecomando richiede una pila 9V (non fornita). Rispettare la polarità indicata nel vano.

Come regolare la direzione se il veicolo tende a sinistra o destra?

Utilizzare il pezzo di regolazione situato sotto il veicolo per correggere la traiettoria. Regolare gradualmente fino a ottenere una linea retta.

Cosa fare se il veicolo non risponde più?

Verificare che gli interruttori del veicolo e del telecomando siano su ON. Assicurarsi che la batteria del veicolo e la pila del telecomando siano sufficientemente cariche. Verificare che veicolo e telecomando siano sullo stesso canale (A, B o C). Se il problema persiste, spegnere e riaccendere.

Come attivare la funzione Wheely?

Fare retromarcia con il joystick sinistro, poi passare alla marcia avanti premendo il pulsante Turbo (lato destro del telecomando). Con la pratica, il veicolo farà un wheely.

Posso usare il veicolo sull'erba?

No, l'uso su prato o erba è vietato perché l'erba potrebbe avvolgersi attorno agli assi e danneggiare il motore.

Come caricare la batteria?

Collegare la batteria al caricabatterie fornito, quindi collegare il caricabatterie a una presa di corrente. La spia rossa indica la carica, la spia verde indica che la batteria è piena. Lasciare raffreddare la batteria per 20 minuti dopo l'uso prima di ricaricarla.

Qual è la velocità massima del veicolo?

Il veicolo può raggiungere 20 km/h. Utilizzare la modalità allenamento (slow) per i principianti.

Dove trovare i pezzi di ricambio?

Visitare il sito carrera-rc.com nella zona Service per una panoramica completa dei pezzi disponibili.

Cosa fare in caso di malfunzionamento dovuto a un altro veicolo che utilizza la stessa frequenza?

Cambiare il canale del veicolo e del telecomando (A, B o C). Assicurarsi che nessuno usi la stessa frequenza nella propria area di gioco.

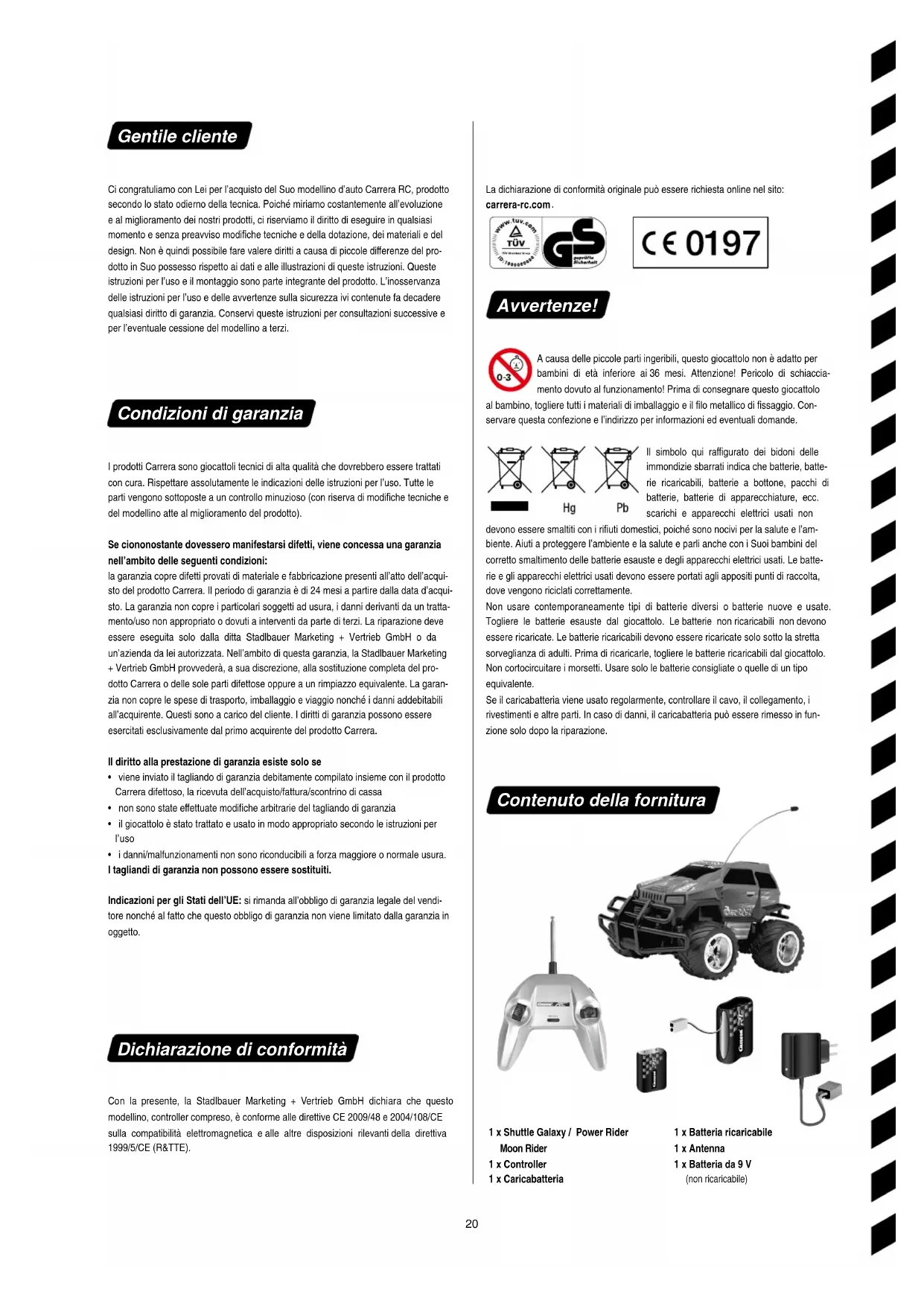

MANUALE UTENTE Shuttle Galaxy CARRERA

I Istruzioni per il montaggio e l'uso

Ci congratuliamo con Lei per l'acquisto del Suo modellino d'auto Carrera RC, prodotto secondo lo stato odierno della tecnica. Poiché miriamo costantemente all'evoluzione e al miglioramento dei nostri prodotti, ci riserviamo il diritto di eseguire in qualsiasi momento e senza preavviso modifiche tecniche e della dotazione, dei materiali e del design. Non è quindi possibile fare valere diritti a causa di piccole differenze del prodotto in Suo possesso rispetto ai dati e alle illustrazioni di queste istruzioni. Queste istruzioni per l'uso e il montaggio sono parte integrante del prodotto. L'inosservanza delle istruzioni per l'uso e delle avvertenze sulla sicurezza ivi contenute fa decadere qualsiasi diritto di garanzia. Conservi queste istruzioni per consultazioni successive e per l'eventuale cessione del modellino a terzi.

Condizioni di garanzia

I prodotti Carrera sono giocattoli tecnici di alta qualità che dovrebbero essere trattati con cura. Rispettare assolutamente le indicazioni delle istruzioni per l'uso. Tutte le parti vengono sottoposte a un controllo minuzioso (con riserva di modifiche tecniche e del modellino atte al miglioramento del prodotto).

Se ciononostante dovessero manifestarsi difetti, viene concessa una garanzia nell'ambito delle seguenti condizioni:

la garanzia copre difetti provati di materiale e fabbricazione presenti all'atto dell'acquisto del prodotto Carrera. Il periodo di garanzia è di 24 mesi a partire dalla data d'acquisto. La garanzia non copre i particolari soggetti ad usura, i danni derivanti da un trattamento/uso non appropriato o dovuti a interventi da parte di terzi. La riparazione deve essere eseguita solo dalla ditta Stadlbauer Marketing + Vertrieb GmbH o da un'azienda da lei autorizzata. Nell'ambito di questa garanzia, la Stadlbauer Marketing + Vertrieb GmbH provvederà, a sua discrezione, alla sostituzione completa del prodotto Carrera o delle sole parti difettose oppure a un rimpiazzo equivalente. La garanzia non copre le spese di trasporto, imballaggio e viaggio nonché i danni addebitabili all'acquirente. Questi sono a carico del cliente. I diritti di garanzia possono essere esercitati esclusivamente dal primo acquirente del prodotto Carrera.

Il diritto alla prestazione di garanzia esiste solo se

• viene inviato il tagliando di garanzia debitamente compilato insieme con il prodotto Carrera difettoso, la ricevuta dell'acquisto/fattura/scontrino di cassa
  • non sono state effettuate modifiche arbitrarie del tagliando di garanzia
• il giocattolo è stato trattato e usato in modo appropriato secondo le istruzioni per l'uso
• i danni/malfunzionamenti non sono riconducibili a forza maggiore o normale usura. I tagliandi di garanzia non possono essere sostituiti.

Indicazioni per gli Stati dell'UE: si rimanda all'obbligo di garanzia legale del venditore nonché al fatto che questo obbligo di garanzia non viene limitato dalla garanzia in oggetto.

Dichiarazione di conformità

Con la presente, la Stadlbauer Marketing + Vertrieb GmbH dichiara che questo modellino, controller compreso, è conforme alle direttive CE 2009/48 e 2004/108/CE sulla compatibilità elettromagnetica e alle altre disposizioni rilevanti della direttiva 1999/5/CE (R&TTE).

La dichiarazione di conformità originale può essere richiesta online nel sito: carrera-rc.com.

Avvertenze!

A causa delle piccole parti ingeribili, questo giocattolo non è adatto per bambini di età inferiore ai 36 mesi. Attenzione! Pericolo di schiaccia- mento dovuto al funzionamento! Prima di consegnare questo giocattolo

al bambino, togliere tutti i materiali di imballaggio e il filo metallico di fissaggio. Conservare questa confezione e l'indirizzo per informazioni ed eventuali domande.

Il simbolo qui raffigurato del bidoni delle immondizie sbarrati indica che batterie, batterie ricaricabili, batterie a bottone, pacchi di batterie, batterie di apparecchiature, ecc. scarichi e apparecchi elettrici usati non

devono essere smaltiti con i rifiuti domestici, poiché sono nocivi per la salute e l'ambiente. Aiuti a proteggere l'ambiente e la salute e parli anche con i Suoi bambini del corretto smaltimento delle batterie esauste e degli apparecchi elettrici usati. Le batterie e gli apparecchi elettrici usati devono essere portati agli appositi punti di raccolta, dove vengono riciclati correttamente.

Non usare contemporaneamente tipi di batterie diversi o batterie nuove e usate. Togliere le batterie esauste dal giocattolo. Le batterie non ricaricabili non devono essere ricaricate. Le batterie ricaricabili devono essere ricaricate solo sotto la stretta sorveglianza di adulti. Prima di ricaricarle, togliere le batterie ricaricabili dal giocattolo. Non cortocircuitare i morsetti. Usare solo le batterie consigliate o quelle di un tipo equivalente.

Se il caricabatteria viene usato regolarmente, controllare il cavo, il collegamento, i rivestimenti e altre parti. In caso di danni, il caricabatteria può essere rimesso in funzione solo dopo la riparazione.

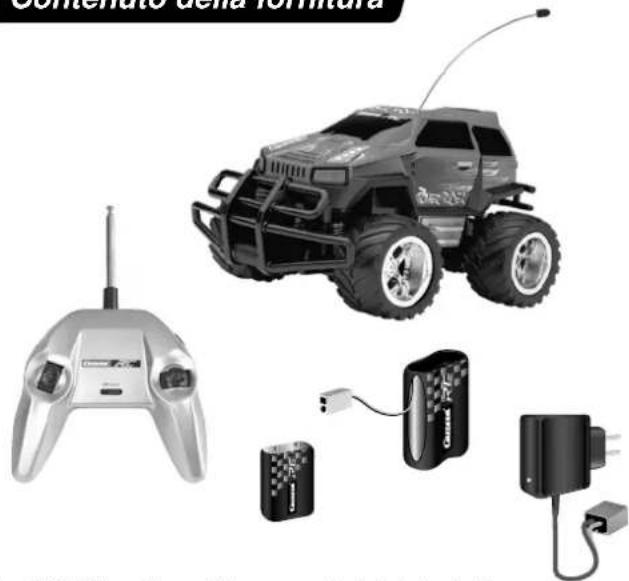

Contenuto della fornitura

1 x Batteria ricaricabile 1 x Antenna

1 x Batteria da 9 V (non ricaricabile)

Norme di sicurezza

Una vettura Carrera RC è un modellino d'auto telecomandato, azionato da speciali batterie ricaricabili. Usare solo le batterie agli ioni di litio originali Carrera RC.

La vettura Carrera RC è progettata esclusivamente per fini hobbistici e deve essere usata solo sulle piste e spazi appositi.

Attenzione!

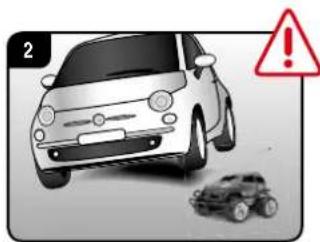

Non usare la vettura Carrera RC nel traffico stradale.

Non passare sotto linee ad alta tensione o piloni di antenne radio e non usare in caso di temporali Interferenze e perturbazioni atmosferiche possono causare malfunzionamenti. In caso di grandi differenze di temperatura tra il luogo di conservazione e quello di azionamento, per evitare la formazione di condensa e i malfunzionamenti da ciò risultanti attendere finché l'auto si è acclimatizzata.

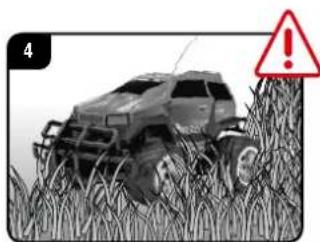

Non usare mai questo prodotto su manti erbosi. L'aggrovigliarsi dell'erba può ostacolare la rotazione degli assi e surriscaldare il motore. Con una vettura Carrera RC non devono essere trasportati animali, merci o persone.

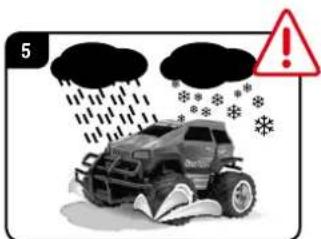

Non usare mai la vettura RC all'aperto in caso di pioggia o neve.

L'auto non deve essere fatta passare in acqua, pozzanghere e neve e deve essere conservata in un luogo asciutto.

Per evitare che la vettura Carrera RC cada in acqua, non usarla mai nei pressi di fiumi, stagni o laghi.

Evitare di percorrere tratti esclusivamente di sabbia.

Non esporre la vettura Carrera RC a irradiazioni solari dirette.

Per evitare surriscaldamenti dell'elettronica dell'auto, a temperature superiori ai 35°C si devono effettuare brevi pause regolari.

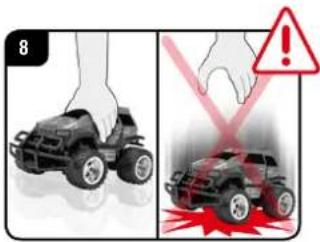

Mettere sempre l'auto sul pavimento con le mani. Non buttarla mai sul pavimento stando in piedi.

Evitare salti da trampolini o rampe più alti di 15 cm.

Attenzione alla punta dell'antenna, pericolo di lesioni!

Per la pulizia del modellino non usare mai detergenti aggressivi.

Per evitare che la vettura Carrera RC funzioni con un sistema di comando disturbato e quindi incontrollata, verificare lo stato della carica delle batterie del controller e della batteria della vettura.

Prima e dopo l'uso, controllare la correttezza del montaggio della vettura Carrera RC. Eventualmente stringere viti e dadi.

Applicazione dell'antenna

Fare passare il cavo dell'antenna attraverso il relativo tubicino e fissare quest'ultimo alla vettura Carrera RC. Bloccare l'estremità del cavo dell'antenna con un adesivo Carrera RC staccato dal foglio dei logo.

Carica della batteria

Collegare dapprima la batteria Carrera RC con il caricabatteria accluso. Il raccordo ossia il collegamento tra batteria e caricabatteria è realizzato in modo da escludere l'inversione della polarità. Collegare il caricabatteria a una fonte di energia. Se la batteria è stato collegato correttamente e il processo di carica avviene normalmente, la spia LED rossa si illumina permanentemente. Quando la batteria è completamente carica, la spia LED rossa commuta sul verde. La batteria può essere tolta e installata nella vettura Carrera RC che ora è pronta per l'uso. Dopo l'uso, l'accumulatore deve raffreddarsi per min. 20 minuti prima di poter essere ricaricato completamente. L'inosser-Carica di questa pausa può causare difetti all'accumulatore.

Installazione della batteria

Con un cacciavite togliere il coperchio del vano della batteria della vettura Carrera RC.

Collegare l'estremità del cavo della vettura Carrera RC con quella della batteria. Inserire la batteria. Con un cacciavite avvitare il coperchio.

Inserimento della batteria da 9 V

Svitare il coperchio del vano batterie del controller e inserire la batteria da 9 V.

Durante l'inserimento della batteria da 9 V assicurarsi che la polarità sia corretta. Con un cacciavite riavvitare il coperchio.

Ora la corsa può iniziare

Assicurarsi che nel proprio raggio d'azione nessuno usi la stessa frequenza.

Per evitarlo e per consentire alla vettura Carrera RC di essere azionata dal controller, assicurarsi che sulla vettura e sul controller sia impostata la medesima frequenza (A/B/C).

L'uso di bande di frequenza differenti consente l'uso contemporaneo di tre vetture.

Accendere la vettura Carrera RC con l'interruttore ON/OFF. Questa vettura ha 2 velocità. Con l'interruttore ON/OFF è anche possibile commutare nel modo training o indoor.

Regolazione dello sterzo Se durante l'uso della vettura Carrera RC si constata che tira a destra o a sinistra, la traiettoria può essere corretta con il dispositivo di regolazione visibile nel disegno.

Alleniamoci!

Attenzione! Quest'auto raggiunge velocità fino a 20 km/h. Allenarsi solo su una superficie libera di almeno 2,5 x 2,5 metri. La prima volta azionare la leva dell'acceleratore con molta cautela poiché l'auto reagisce in modo molto sensibile. Durante le prime prove di guida, utilizzare assolutamente il modo di training (slow).

Con cunei spartitraffico o lattine vuote, ecc. allestire un circuito per la vettura Carrera RC in un luogo spazioso e libero. La tecnica basilare di guida della vettura Carrera RC è l'accelerazione in rettilineo e la frenata in curva.

• Il periodo di funzionamento continuo non deve superare la durata di 2 cariche dell'accumulatore. Dopo 2 ricariche dell'accumulatore si deve effettuare una pausa di ca. 20 minuti.
• Evitare l'uso permanente del motore.
• Se l'auto si spegne ripetutamente, l'accumulatore è scarico. Ricaricalo.
• Dopo 30 minuti di inattività, il controller e l'auto si spengono automaticamente. Per il riutilizzo, posizionare l'interruttore ON/OFF del controller & dell'auto prima su OFF e quindi di nuovo su ON.
• Per lo spegnimento dopo l'uso procedere in ordine inverso.
• Dopo l'uso togliere la batteria e disconnetterla.
  • Dopo l'uso pulire la vettura Carrera RC.

Funzioni del controller

Con il joystick è possibile guidare la vettura in tutte le direzioni: joystick a sinistra: avanti, indietro joystick a destra: a sinistra, a destra

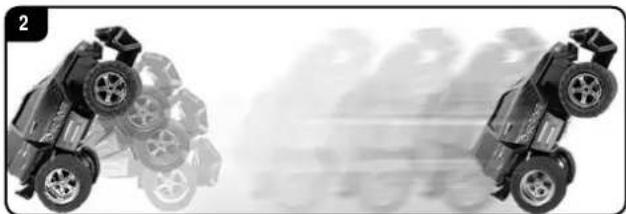

Funzione impennata Pulsante High Speed Turbo

Premendo il pulsante sul lato destro del controller si attiva il modo High Speed. Con un po' di pratica riuscierà a fare impennate.

Per questo faccia retromarcia e azionando il pulsante Turbo inserisca la marcia avanti.

Soluzioni dei problemi

Problema Causa Rimedio
Il modellino non funziona	L'interruttore sul trasmettitore e/o il modellino è posizionato su »OFF« Accendere
	Batteria scarica o nessuna batteria nel modellino Inserire una batteria carica
	L'auto si è fermata davanti a un ostacolo.	La protezione contro sovratensioni ha disinserito l'auto. Posizionare l'interruttore ON/OFF dell'auto prima su OFF e quindi su ON e mettere l'auto su una superficie libera.
	Batteria ricaricabile/batterie scariche nel trasmettitore o modellino	Inserire una batteria ricaricabile e/o una batteria cariche
	Impostati canali differenti nella vettura e nel controller Regolare sullo stesso canale
	Il trasmettitore si è disattivato automaticamente dopo 30 minuti.	Per il riutilizzo, posizionare l'interruttore ON/OFF del controller & dell'auto prima su OFF e quindi di nuovo su ON.
	L'auto è molto calda.	Spegnere l'auto e il controller e lasciare raffreddare la vettura per circa 30 minuti.
Nessun controllo	Il veicolo si mette in movimento non volutamente. Accendere prima il trasmettitore e poi il veicolo.
	Antenna del trasmettitore difettosa Estrarre completamente l'antenna
	Un altro modellino RC usa la medesima frequenza Cambiare la frequenza

Se occorressero pezzi di ricambio, nell'area di assistenza di carrera-rc.com è disponibile una panoramica completa dei pezzi disponibili.
