Shuttle Galaxy - Jouets CARRERA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Véhicule radiocommandé (RC)
Marque	Carrera
Modèle	Shuttle Galaxy
Catégorie	Jouets
Âge minimum recommandé	3 ans (ne convient pas aux enfants de moins de 36 mois en raison de petites pièces)
Alimentation du véhicule	Batterie Lithium-ion (incluse)
Alimentation de la télécommande	Pile 9V (non incluse)
Fréquences disponibles	Canaux A, B, C
Vitesse maximale	20 km/h
Fonctions de la télécommande	Joystick gauche : avant/arrière ; Joystick droit : gauche/droite
Mode entraînement	Oui (vitesse réduite, sélectionnable via interrupteur)
Turbo / Wheely	Bouton turbo pour haute vitesse ; fonction Wheely en combinant marche arrière puis avant avec turbo
Réglage de direction	Pièce de réglage sous le véhicule
Arrêt automatique	Après 30 minutes d'inactivité, télécommande et véhicule se coupent
Pause recommandée avant recharge	20 minutes après utilisation
Pause recommandée après 2 charges	20 minutes
Entretien et nettoyage	Ne pas utiliser de solvants agressifs
Pièces de rechange	Disponibles sur carrera-rc.com (zone Service)
Garantie fabricant	24 mois à compter de la date d'achat (sous conditions)
Déclaration de conformité	Conforme aux directives européennes 2009/48 et 2004/108/CE

FOIRE AUX QUESTIONS - Shuttle Galaxy CARRERA

Comment insérer la batterie dans le véhicule ?

Utilisez un tournevis pour retirer le couvercle du compartiment de la batterie. Branchez le câble du véhicule à la batterie, insérez la batterie et refermez le couvercle en vissant.

Quel type de pile utiliser pour la télécommande ?

La télécommande nécessite une pile 9V (non fournie). Respectez la polarité indiquée dans le compartiment.

Comment régler la direction si le véhicule tire à gauche ou à droite ?

Utilisez la pièce de réglage située sous le véhicule pour corriger la trajectoire. Ajustez progressivement jusqu'à obtenir une ligne droite.

Que faire si le véhicule ne répond plus ?

Vérifiez que les interrupteurs du véhicule et de la télécommande sont sur ON. Assurez-vous que la batterie du véhicule et la pile de la télécommande sont suffisamment chargées. Vérifiez que le véhicule et la télécommande sont sur le même canal (A, B ou C). Si le problème persiste, mettez hors tension puis à nouveau sous tension.

Comment activer la fonction Wheely ?

Faites marche arrière avec le joystick gauche, puis commutez en vitesse avant en appuyant sur le bouton Turbo (côté droit de la télécommande). Avec de la pratique, le véhicule effectuera un wheely.

Puis-je utiliser le véhicule sur l'herbe ?

Non, l'utilisation sur pelouse ou gazon est interdite car l'herbe peut s'enrouler autour des axes et endommager le moteur.

Comment charger la batterie ?

Branchez la batterie au chargeur fourni, puis connectez le chargeur à une prise secteur. Le voyant rouge indique la charge, le voyant vert indique que la batterie est pleine. Laissez la batterie refroidir 20 minutes après usage avant de la recharger.

Quelle est la vitesse maximale du véhicule ?

Le véhicule peut atteindre 20 km/h. Utilisez le mode entraînement (slow) pour les débuts.

Où trouver des pièces de rechange ?

Rendez-vous sur le site carrera-rc.com dans la zone Service pour une vue d'ensemble complète des pièces disponibles.

Que faire en cas de dysfonctionnement dû à un autre véhicule utilisant la même fréquence ?

Changez le canal de votre véhicule et de votre télécommande (A, B ou C). Assurez-vous que personne n'utilise la même fréquence dans votre zone de jeu.

MODE D'EMPLOI Shuttle Galaxy CARRERA

F Instructions de montage et d'utilisation

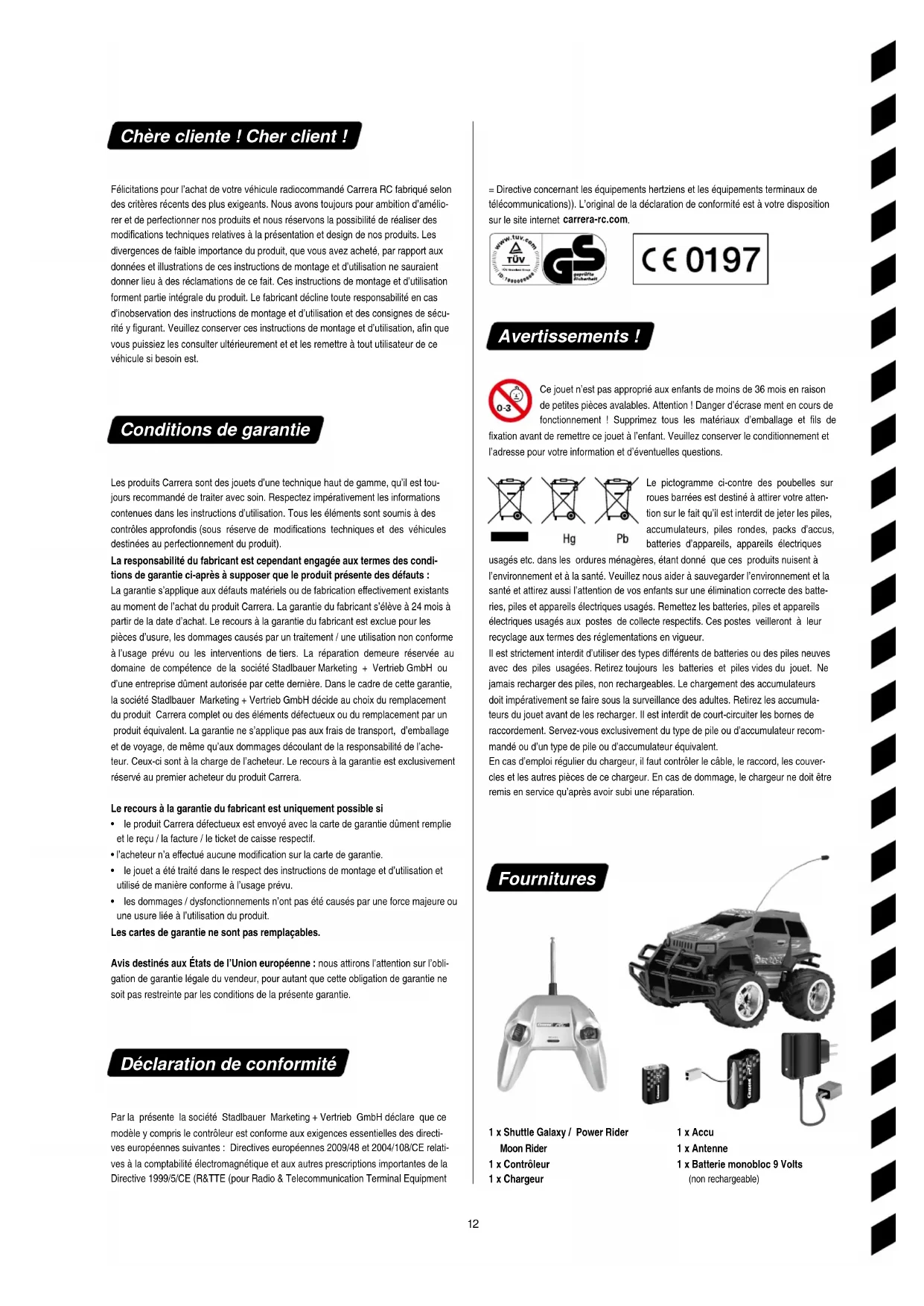

Félicitations pour l'achat de votre véhicule radiocommandé Carrera RC fabriqué selon des critères récents des plus exigeants. Nous avons toujours pour ambition d'améliorer et de perfectionner nos produits et nous réservons la possibilité de réaliser des modifications techniques relatives à la présentation et design de nos produits. Les divergences de faible importance du produit, que vous avez acheté, par rapport aux données et illustrations de ces instructions de montage et d'utilisation ne sauraient donner lieu à des réclamations de ce fait. Ces instructions de montage et d'utilisation forment partie intégrale du produit. Le fabricant décline toute responsabilité en cas d'inobservation des instructions de montage et d'utilisation et des consignes de sécurité y figurant. Veuillez conserver ces instructions de montage et d'utilisation, afin que vous puissiez les consulter ultérieurement et et les remettre à tout utilisateur de ce véhicule si besoin est.

Conditions de garantie

Les produits Carrera sont des jouets d'une technique haut de gamme, qu'il est toujours recommandé de traiter avec soin. Respectez impérativement les informations contenues dans les instructions d'utilisation. Tous les éléments sont soumis à des contrôles approfondis (sous réserve de modifications techniques et des véhicules destinées au perfectionnement du produit).

La responsabilité du fabricant est cependant engagée aux termes des conditions de garantie ci-après à supposer que le produit présente des défauts :

La garantie s'applique aux défauts matériels ou de fabrication effectivement existants au moment de l'achat du produit Carrera. La garantie du fabricant s'élève à 24 mois à partir de la date d'achat. Le recours à la garantie du fabricant est exclue pour les pièces d'usure, les dommages causés par un traitement / une utilisation non conforme à l'usage prévu ou les interventions de tiers. La réparation demeure réservée au domaine de compétence de la société Stadlbauer Marketing + Vertrieb GmbH ou d'une entreprise dûment autorisée par cette dernière. Dans le cadre de cette garantie, la société Stadlbauer Marketing + Vertrieb GmbH décide au choix du remplacement du produit Carrera complet ou des éléments défectueux ou du remplacement par un produit équivalent. La garantie ne s'applique pas aux frais de transport, d'emballage et de voyage, de même qu'aux dommages découlant de la responsabilité de l'acheteur. Ceux-ci sont à la charge de l'acheteur. Le recours à la garantie est exclusivement réservé au premier acheteur du produit Carrera.

Le recours à la garantie du fabricant est uniquement possible si

• le produit Carrera défectueux est envoyé avec la carte de garantie dûment remplie et le reçu / la facture / le ticket de caisse respectif.
• l'acheteur n'a effectué aucune modification sur la carte de garantie.
• le jouet a été traité dans le respect des instructions de montage et d'utilisation et utilisé de manière conforme à l'usage prévu.
• les dommages / dysfonctionnements n'ont pas été causés par une force majeure ou une usure liée à l'utilisation du produit.

Les cartes de garantie ne sont pas remplaçables.

Avis destinés aux États de l'Union européenne : nous attirons l'attention sur l'obligation de garantie légale du vendeur, pour autant que cette obligation de garantie ne soit pas restreinte par les conditions de la présente garantie.

Déclaration de conformité

Par la présente la société Stadlbauer Marketing + Vertrieb GmbH déclare que ce modèle y compris le contrôleur est conforme aux exigences essentielles des directives européennes suivantes : Directives européennes 2009/48 et 2004/108/CE relatives à la comptabilité électromagnétique et aux autres prescriptions importantes de la Directive 1999/5/CE (R&TTE (pour Radio & Telecommunication Terminal Equipment

= Directive concernant les équipements hertziens et les équipements terminaux de télécommunications). L'original de la déclaration de conformité est à votre disposition sur le site internet carrera-rc.com.

Avertissements !

Ce jouet n'est pas approprié aux enfants de moins de 36 mois en raison de petites pièces avalables. Attention ! Danger d'écrase ment en cours de fonctionnement ! Supprimez tous les matériaux d'emballage et fils de

fixation avant de remettre ce jouet à l'enfant. Veuillez conserver le conditionnement et l'adresse pour votre information et d'éventuelles questions.

Le pictogramme ci-contre des poubelles sur roues barrées est destiné à attirer votre attention sur le fait qu'il est interdit de jeter les piles, accumulateurs, piles rondes, packs d'accus, batteries d'appareils, appareils électriques

usagés etc. dans les ordures ménagères, étant donné que ces produits nuisent à l'environnement et à la santé. Veuillez nous aider à sauvegarder l'environnement et la santé et attirez aussi l'attention de vos enfants sur une élimination correcte des batteries, piles et appareils électriques usagés. Remettez les batteries, piles et appareils électriques usagés aux postes de collecte respectifs. Ces postes veilleront à leur recyclage aux termes des réglementations en vigueur.

Il est strictement interdit d'utiliser des types différents de batteries ou des piles neuves avec des piles usagées. Retirez toujours les batteries et piles vides du jouet. Ne jamais recharger des piles, non rechargeables. Le chargement des accumulateurs doit impérativement se faire sous la surveillance des adultes. Retirez les accumulateurs du jouet avant de les recharger. Il est interdit de court-circuiter les bornes de raccordement. Servez-vous exclusivement du type de pile ou d'accumulateur recommandé ou d'un type de pile ou d'accumulateur équivalent.

En cas d'emploi régulier du chargeur, il faut contrôler le câble, le raccord, les couvercles et les autres pièces de ce chargeur. En cas de dommage, le chargeur ne doit être remis en service qu'après avoir subi une réparation.

Fournitures

Consignes de sécurité

Votre véhicule radiocommandé Carrera RC a été conçu pour ne fonctionner qu'avec les batteries Lithiums-ions livrées avec le véhicule. Ne pas utiliser d'autres types de batterie.

Le véhicule Carrera RC est exclusivement destiné à un usage loisir et son utilisation est limitée aux voies et lieux prévus à cet usage.

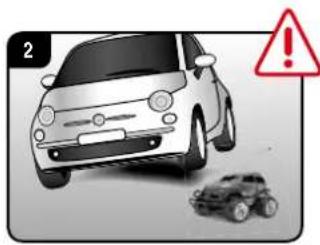

ATTENTION !!! Il est strictement interdit d'utiliser un véhicule Carrera RC sur une voie destinée à la circulation routière.

Ne vous servez pas du véhicule sous des lignes à haute tension ou des pylônes-antennes ou lors d'un orage ! Les perturbations atmosphériques risquent de provoquer des dysfonctionnements. Si les différences de température entre l'entrepôt et le lieu de fonctionnement sont grandes, attendez jusqu'à ce que le véhicule se soit acclimaté afin d'éviter la formation d'eau de condensation et les dysfonctions en résultant.

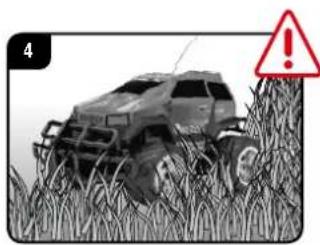

L'utilisation du véhicule est interdite sur pelouse et gazon. L'herbe pouvant s'en-rouler autour des axes des roues empêchant leur bon fonctionnement et entrainant une surchauffe du moteur. Il est interdit de transporter des marchandises, personnes ou des animaux avec un véhicule Carrera RC.

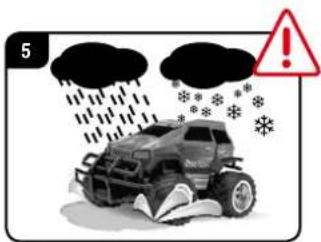

Ne vous servez jamais du véhicule Carrera RC en plein air en cas de pluie ou de neige.

Le véhicule ne doit pas rouler dans de l'eau, des flaques d'eau ou de la neige et doit être entreposé au sec.

Ne vous servez jamais du véhicule à proximité directe des rivières, fleuves, étangs ou lacs afin que le Carrera RC ne risque pas de tomber dans l'eau. Évitez de rouler sur des parcours qui sont exclusivement en sable.

N'exposez pas le véhicule Carrera RC directement aux rayons du soleil.

Pour éviter la surchauffe de l'électronique dans le véhicule, il faut intercaler régulièrement de courtes pauses lorsque la température extérieure est supérieure à 35 °C.

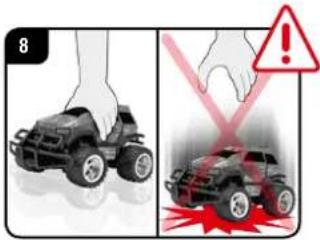

Déposez toujours le véhicule sur le sol avec les mains. Ne jetez jamais le véhicule au pied levé sur le sol.

Évitez les sauts de tremplins ou de rampes à des hauteurs supérieures à 15 cm.

Attention à la pointe de l'antenne, risque de blessures !

Ne vous servez jamais de solvants agressifs pour le nettoyage de votre maquette.

Controlez la charge de la batterie du véhicule et de la pile de la télécommande afin d'éviter tout dysfonctionnement pouvant entrainés des déplacements incontrollés du véhicule.

Contrôlez le montage correct du véhicule Carrera RC avant et après chaque course et resserrez les vis et écrous si besoin est.

Installation de l'antenne

Introduisez le câble d'antenne dans le petit tube fourni et fixez-le au Véhicule Carrera RC.

Immobilisez l'extrémité du câble d'an-tenne avec un autocollant Carrera RC fourni.

Reliez dans un premier temps la batterie Carrera RC au chargeur fourni. La prise de raccordement entre la batterie et le chargeur a été conçue de sorte à éviter toute inversion de polarité. Raccordez ensuite le chargeur à une prise de courant.

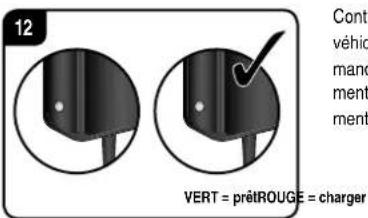

Le voyant à LED s'allumera en rouge dès lors que le branchement a été réalisé correctement et que la charge s'effectue correctement. Le voyant passe au vert dès la charge maximale atteinte. Débranchez la batterie et installez-la dans votre véhicule Carrera RC. L'accu doit se refroidir après emploi durant 20 minutes au moins avant de pouvoir être rechargé complètement. Le non-respect de cette pause peut entraîner la défaillance de l'accu.

VERT = prêtROUGE = charger

Insertion de la batterie

Servez-vous d'un tournevis pour retirer le couvercle du compartiment de la batterie du véhicule Carrera RC.

Branchez le câble du véhicule à la batterie. Insérez la batterie dans son compartiment avant de remettre le couvercle et de la visser à l'aide d'un tournevis.

Erissetizendels & Ne Bivits

Dévissez le couvercle de la télécommande et insérez la pile 9 V.

Assurez-vous du respect de la polarité en branchant la pile 9 V. Fermez et revissez le couvercle à l'aide d'un tournevis.

La course peut démarrer maintenant

Pour éviter toutes interférences avec d'autres véhicules, vérifiez que la télécommande et le véhicule sont programmés sur la même fréquence (A/B/C).

Assurez-vous que personne n'utilise la même fréquence dans votre zone de déplacement.

L'utilisation des différentes fréquences permet de piloter trois véhicules simultanément. Allongez l'antenne du contrôleur intégralement.

Sortez l'antenne de la télécommande intégralement.

Mettez le véhicule en marche grâce à l'interrupteur ON / OFF. Cet interrupteur permet également de sélectionner le mode de vitesse choisi : rapide ou entraînement.

Ajustage de la direction

Si le véhicule a tendance a tiré à gauche ou a droite, vous pouvez corriger ce défaut grâce à la pièce de réglage situé en dessous du véhicule (cf dessin).

Entraînons-nous !

Attention, ce véhicule atteint des vitesses de 20 km/h maximum.

Veuillez vous exercer sur une surface vide d'une superficie minimum de 2,5 x 2,5 mètres. Lors du premier essai, manipulez le levier d'accélération avec grande prudence. Lors des premiers exercices de conduite, veuillez impérativement utiliser le mode d'entraînement (slow).

Construissez un circuit pour votre véhicule Carrera RC sur un grand espace libre en vous servant d'objets de délimitation des virages ou de boîtes vides etc. La technique fondamentale pour conduire un véhicule Carrera RC consiste à accélérer sur les droites et à freiner dans les virages.

• Vider au maximum 2 accus directement l'un après l'autre. Après 2 charges d'accu, il faut intercaler impérativement une pause de 20 minutes env.
• Évitez toute mise en action ininterrompue du moteur.
• Si le véhicule se débranche plusieurs fois à brefs intervalles de soi-même, ceci signifie que l'accu est vide. Chargez l'accu.
  Après un temps d'arrêt de 30 minutes, le contrôleur et le véhicule se débranchent automatiquement. Pour les utiliser à nouveau, brancher le commutateur ON/OFF sur le contrôleur et le véhicule une fois sur OFF et ensuite à nouveau sur ON.
• Mettez le véhicule hors circuit dans le sens inverse de la mise en circuit après la course.
• Retirez l'accu après la course ou déconnectez-le.
• Nettoyez le véhicule Carrera RC après la course.

Fonctions de la télécommande

1. Vous pouvez diriger les véhicules dans toutes les directions à l'aide des Joysticks.

Joystick gauche : avant, arrière Joystick droite : gauche, droite

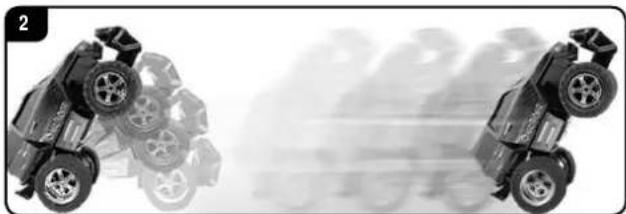

Fonction Wheely Bouton turbo grande vitesse

Vous activerez le mode High Speed en appuyant sur le bouton du côté droit du contrôleur. Avec un peu d'exercice, vous activerez la fonction Wheely. Pour ce, faites marche arrière et commutez en vitesse avant en actionnant le bouton Turbo.

Solutions aux problèmes

Problème Cause Remede
Le véhicule ne roule pas	L'interrupteur de la télécommande ou du véhicule sont en position « OFF »	Mettre en position « ON »
	Batterie faible ou absence de batterie dans le véhicule Insérer une batterie chargée
	La voiture s'est immobilisée devant un obstacle.	Le coupe-circuit de surtension a débranché la voiture.Commuter le commutateur ON/OFF sur le véhicule une fois sur OFF, puis à nouveau sur ON et le placer sur une surface libre.
	Batterie ou pile trop faible dans le véhicule ou la télécommande Insérez	une batterie ou une pile neuve
	Véhicule et contrôleur réglés sur des canaux différents Régler sur le même canal
	L'émetteur s'est débranché de soi-même après 30 minutes.	Pour l'utiliser à nouveau, brancher le commutateur ON/OFF sur le contrôleur et le véhicule une fois sur OFF et ensuite à nouveau sur ON.
	Le véhicule est très chaud.	Débrancher le véhicule et le contrôleur et laisser refroidir le véhicule durant 30 minutes env.
Contrôle du véhicule	Le véhicule démarre intempestivement. Enclencher tout d'abord l'émetteur puis le véhicule.
	L'antennes de la télécommande est défectueuse Sortez l'antenne complètement
	Un autre véhicule Carrera RC utilise la même fréquence Changez la fréquence choisie

Si vous avez besoin de pièces de rechange, vous trouverez une vue d'ensemble complète des pièces disponibles sur carrera-rc.com dans la zone de Service.
