Power Wave - Giocattoli CARRERA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Barca radiocomandata in miniatura
Marca	Carrera
Modello	Power Wave
Categoria	Giocattoli
Alimentazione della barca	Accumulatore agli ioni di litio (incluso)
Alimentazione del controller	4 batterie AAA (non incluse)
Frequenza	2,4 GHz
Velocità massima	30 km/h
Raggio d'azione	Portata standard (ritorno automatico in caso di perdita del segnale)
Funzioni	Avanti, indietro, freno, sterzo proporzionale digitale
Adattabilità del telecomando	Per destrimani e mancini (unità di guida svitabile)
Tempo di funzionamento	Circa 20 minuti per carica
Tempo di ricarica	Indicato da LED (rosso = in carica, verde = pronto)
Pausa tra le cariche	Almeno 20 minuti dopo l'uso
Manutenzione e pulizia	Pulire dopo l'uso, non utilizzare solventi aggressivi
Istruzioni di sicurezza	Non utilizzare fuori dall'acqua, non esporre al sole, evitare i temporali, rispettare le pause a >35°C
Pezzi di ricambio	Disponibili su carrera-rc.com
Garanzia	24 mesi dalla data di acquisto (escluse parti soggette a usura e uso improprio)
Età consigliata	Non specificato (contiene piccole parti, sconsigliato < 3 anni)

Domande frequenti - Power Wave CARRERA

Come caricare l'accumulatore della barca?

Collegare prima la batteria al caricabatterie fornito (presa anti-inversione), quindi collegare il caricabatterie a una presa a muro. Il LED rosso indica la carica, il verde indica la carica completata. Lasciare raffreddare la batteria per almeno 20 minuti dopo l'uso prima di ricaricarla.

La barca non funziona, cosa fare?

Verificare che l'interruttore della barca e del controller siano su ON. Assicurarsi che la batteria della barca sia carica e che le pile del controller siano buone. Se la barca si è surriscaldata, spegnerla e lasciarla raffreddare per 30 minuti.

Come stabilire il collegamento tra la barca e il controller?

Accendere prima il controller, quindi collegare l'accumulatore alla barca e accenderla. Premere il piccolo pulsante nel vano batterie del controller fino a quando il LED rimane acceso fisso. Il collegamento avviene solo se la barca è in acqua.

Posso usare la barca fuori dall'acqua?

No, la barca è progettata solo per l'uso in acqua. Le eliche non funzionano fuori dall'acqua e la barca non può muoversi a terra.

Come regolare la direzione se la barca non va dritta?

Utilizzare il trim di sterzo (TRIM DE DIRECTION) sul controller per regolare la traiettoria.

Che tipo di batterie usare nel telecomando?

Utilizzare 4 batterie AAA (LR03) non ricaricabili. Rispettare la polarità durante l'inserimento.

La spia di carica rimane rossa a lungo, è normale?

Sì, il tempo di ricarica può variare. Il LED diventa verde quando la batteria è completamente carica. Se il LED non cambia dopo diverse ore, controllare i collegamenti.

Cosa fare in caso di perdita del segnale?

La barca ritorna automaticamente nella zona di portata. Se il problema persiste, controllare la carica delle batterie e dell'accumulatore, e assicurarsi che non ci siano interferenze.

Come pulire la barca dopo l'uso?

Pulirla con un panno morbido. Non utilizzare mai solventi aggressivi o prodotti chimici.

Dove trovare i pezzi di ricambio?

Visitare il sito carrera-rc.com, nella sezione Service, per una panoramica dei pezzi disponibili.

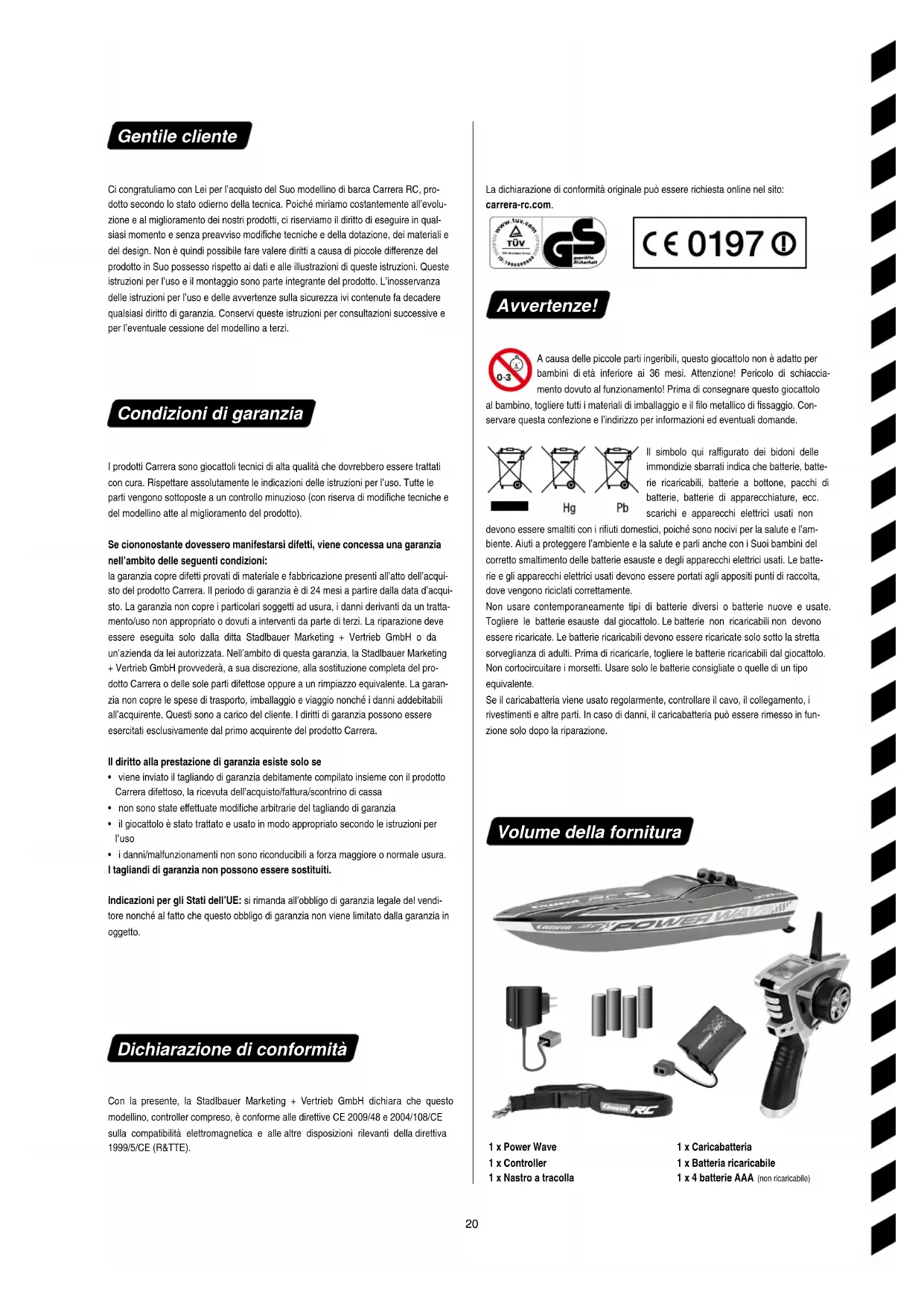

MANUALE UTENTE Power Wave CARRERA

I Istruzioni per il montaggio e l'uso

Ci congratuliamo con Lei per l'acquisto del Suo modellino di barca Carrera RC, prodotto secondo lo stato odierno della tecnica. Poiché miriamo costantemente all'evoluzione e al miglioramento dei nostri prodotti, ci riserviamo il diritto di eseguire in qualsiasi momento e senza preavviso modifiche tecniche e della dotazione, dei materiali e del design. Non è quindi possibile fare valere diritti a causa di piccole differenze del prodotto in Suo possesso rispetto ai dati e alle illustrazioni di queste istruzioni. Queste istruzioni per l'uso e il montaggio sono parte integrante del prodotto. L'inosservanza delle istruzioni per l'uso e delle avvertenze sulla sicurezza ivi contenute fa decadere qualsiasi diritto di garanzia. Conservi queste istruzioni per consultazioni successive e per l'eventuale cessione del modellino a terzi.

Condizioni di garanzia

I prodotti Carrera sono giocattoli tecnici di alta qualità che dovrebbero essere trattati con cura. Rispettare assolutamente le indicazioni delle istruzioni per l'uso. Tutte le parti vengono sottoposte a un controllo minuzioso (con riserva di modifiche tecniche e del modellino atte al miglioramento del prodotto).

Se ciononostante dovessero manifestarsi difetti, viene concessa una garanzia nell'ambito delle seguenti condizioni:

la garanzia copre difetti provati di materiale e fabbricazione presenti all'atto dell'acquisto del prodotto Carrera. Il periodo di garanzia è di 24 mesi a partire dalla data d'acquisto. La garanzia non copre i particolari soggetti ad usura, i danni derivanti da un trattamento/uso non appropriato o dovuti a interventi da parte di terzi. La riparazione deve essere eseguita solo dalla ditta Stadlbauer Marketing + Vertrieb GmbH o da un'azienda da lei autorizzata. Nell'ambito di questa garanzia, la Stadlbauer Marketing + Vertrieb GmbH provvederà, a sua discrezione, alla sostituzione completa del prodotto Carrera o delle sole parti difettose oppure a un rimpiazzo equivalente. La garanzia non copre le spese di trasporto, imballaggio e viaggio nonché i danni addebitabili all'acquirente. Questi sono a carico del cliente. I diritti di garanzia possono essere esercitati esclusivamente dal primo acquirente del prodotto Carrera.

Il diritto alla prestazione di garanzia esiste solo se

• viene inviato il tagliando di garanzia debitamente compilato insieme con il prodotto Carrera difettoso, la ricevuta dell'acquisto/fattura/scontrino di cassa
  • non sono state effettuate modifiche arbitrarie del tagliando di garanzia
• il giocattolo è stato trattato e usato in modo appropriato secondo le istruzioni per l'uso
• i danni/malfunzionamenti non sono riconducibili a forza maggiore o normale usura. I tagliandi di garanzia non possono essere sostituiti.

Indicazioni per gli Stati dell'UE: si rimanda all'obbligo di garanzia legale del venditore nonché al fatto che questo obbligo di garanzia non viene limitato dalla garanzia in oggetto.

Dichiarazione di conformità

Con la presente, la Stadlbauer Marketing + Vertrieb GmbH dichiara che questo modellino, controller compreso, è conforme alle direttive CE 2009/48 e 2004/108/CE sulla compatibilità elettromagnetica e alle altre disposizioni rilevanti della direttiva 1999/5/CE (R&TTE).

La dichiarazione di conformità originale può essere richiesta online nel sito:

carrera-rc.com.

Avvertenze!

A causa delle piccole parti ingeribili, questo giocattolo non è adatto per bambini di età inferiore ai 36 mesi. Attenzione! Pericolo di schiaccia- mento dovuto al funzionamento! Prima di consegnare questo giocattolo

al bambino, togliere tutti i materiali di imballaggio e il filo metallico di fissaggio. Conservare questa confezione e l'indirizzo per informazioni ed eventuali domande.

Il simbolo qui raffigurato dei bidoni delle immondizie sbarrati indica che batterie, batterie ricaricabili, batterie a bottone, pacchi di batterie, batterie di apparecchiature, ecc. scarichi e apparecchi elettrici usati non

devono essere smaltiti con i rifiuti domestici, poiché sono nocivi per la salute e l'ambiente. Aiuti a proteggere l'ambiente e la salute e parli anche con i Suoi bambini del corretto smaltimento delle batterie esauste e degli apparecchi elettrici usati. Le batterie e gli apparecchi elettrici usati devono essere portati agli appositi punti di raccolta, dove vengono riciclati correttamente.

Non usare contemporaneamente tipi di batterie diversi o batterie nuove e usate. Togliere le batterie esauste dal giocattolo. Le batterie non ricaricabili non devono essere ricaricate. Le batterie ricaricabili devono essere ricaricate solo sotto la stretta sorveglianza di adulti. Prima di ricaricarle, togliere le batterie ricaricabili dal giocattolo. Non cortocircuitare i morsetti. Usare solo le batterie consigliate o quelle di un tipo equivalente.

Se il caricabatteria viene usato regolarmente, controllare il cavo, il collegamento, i rivestimenti e altre parti. In caso di danni, il caricabatteria può essere rimesso in funzione solo dopo la riparazione.

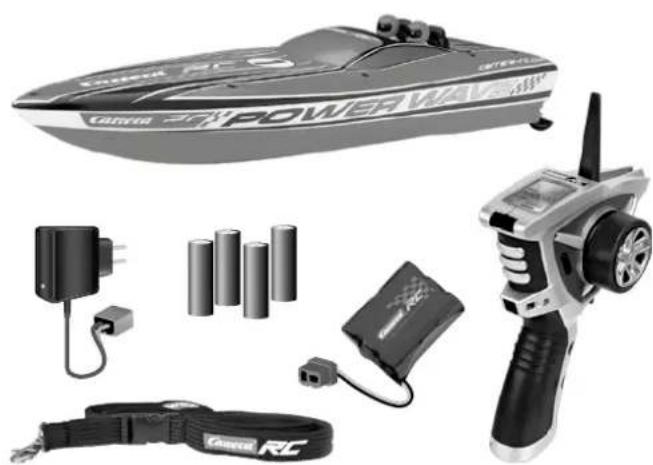

Volume della fornitura

1 x Batteria ricaricabile

Una barca Carrera RC è un modellino di barca telecomandato, azionato da speciali batterie ricaricabili. Usare solo le batterie agli ioni di litio originali Carrera RC.

Per la messa in funzione accendere dapprima il controller e quindi la barca.

Per lo spegnimento dopo l'uso procedere in ordine inverso!

Non fare funzionare il modellino in caso di temporale! Interferenze atmosferiche potrebbero causare malfunzionamenti.

Non esporre la barca Carrera RC a irradiazioni solari dirette.

Per evitare un riscaldamento eccessivo dell'elettronica nel veicolo, in caso di temperature superiori ai 35°C si devono fare brevi pause ad intervalli regolari.

Attenzione alla punta dell'antenna, pericolo di lesioni!

Per la pulizia del modellino non usare mai detergenti aggressivi.

Per evitare che la barca Carrera RC funzioni con un sistema di comando disturbato e quindi incontrollata, verifi- care lo stato della carica delle batterie del controller e della batteria della barca.

Prima e dopo l'uso, controllare la correttezza del montaggio della barca Carrera RC. Eventualmente stringere viti e dadi.

L'elica si arresta se la barca viene tolta dall'acqua.

Tenere assolutamente conto che fuori dall'acqua le eliche non funzionano.

Sulla terra ferma la barca non può essere messa in funzione.

La barca Carrera deve essere usata solo in acqua.

Assicurarsi che le batterie del telecomando dispongano di sufficiente capacità e che l'accumulatore Li-Ion sia completamente carico.

Carica della batteria

Collegare dapprima la batteria Carrera RC con il caricabatteria accluso. Il raccordo ossia il collegamento tra batteria e caricabatteria è realizzato in modo da escludere l'inversione della polarità. Collegare il caricabatteria a una fonte di energia.

Se la batteria è stata collegata correttamente e il processo di carica avviene normalmente, la spia LED rossa si illumina permanente-mente. Quando la batteria è completamente carica, la spia LED rossa commuta sul verde. La batteria può essere tolta e installata nella barca Carrera RC che ora è pronta per l'uso. Dopo l'uso, l'accumulatore deve raffreddarsi per min. 20 minuti prima di poter essere ricaricato completamente. L'inosser-

VERDE = ProntoROSSO = Canza di questa pausa può causare difetti all'accumulatore.

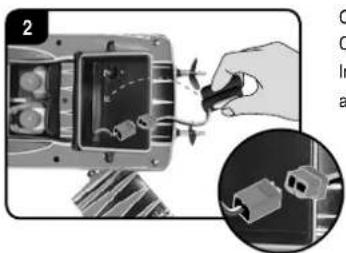

Installazione della batteria

Con un cacciavite togliere il coperchio del vano della batteria della barca Carrera RC.

Collegare l'estremità del cavo della barca Carrera RC con quella della batteria. Inserire la batteria. Con un cacciavite avvitare il coperchio.

Inserimento delle batterie

Premere il pulsante di sblocco e togliere il vano batterie dal controller.

Durante l'inserimento delle batterie assicurarsi che la polarità sia corretta. Reinserire il vano batterie nel controller facendolo scattare in posizione.

Ora la corsa può iniziare

Alla prima messa in funzione, la barca deve essere interconnessa con il controller.

Ciò significa: accendere prima il controller, collegare l'accumulatore nella barca, accendere quest'ultima e premere il piccolo pulsante posto nel vano batterie finché la spia LED si illumina permanentemente.

Un collegamento può avvenire solo se la barca è in contatto con l'acqua!

Accendere la barca Carrera RC con l'interruttore ON/OFF.

Alleniamoci!

Attenzione questa barca raggiunge velocità fino a 30 km/h.

La prima volta azionare la leva dell'acceleratore con molta cautela poiché l'auto reagisce in modo molto sensibile.

Provi la guida lenta per almeno 2-3 cariche dell'accumulatore, prima di passare a manovre più veloci.

• Prima di staccarsi dalla riva, verificare se la barca e il controller sono collegati (v.s.)
• Evitare l'uso permanente del motore.
• Dopo ca. 20 minuti ritornare a riva per sostituire l'accumulatore
• Dopo l'uso togliere la batteria e disconnetterla.
• Il periodo di funzionamento continuo non deve superare la durata di 2 cariche dell'accumulatore. Dopo 2 ricariche dell'accumulatore si deve effettuare una pausa di ca. 20 minuti.
  • Dopo l'uso pulire la barca Carrera RC

Funzioni del controller

Se il controller è acceso, le spie LED rosse nella zona anteriore del controller si illuminano.

Guida digitale proporzionale

Leva dell'acceleratore indietro: avanti Leva dell'acceleratore avanti: frenata o indietro

Il controller 2,4 GHz è adatto per destrimani e mancini e può essere adattato alle relative esigenze spostando l'unità di guida.

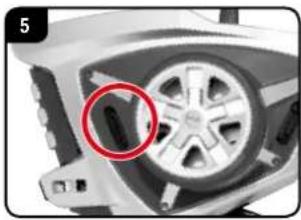

Funzione di commutazione grazie allo spostamento dell'unità di guida

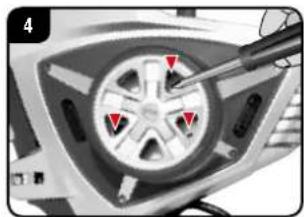

Per la trasformazione, svitare le tre viti all'interno dell'unità di guida e applicare quest'ultima sul lato opposto. Togliere la piastra di copertura del lato opposto e montare il volante su questo lato. Riavvitare le tre viti. Finito!

Regolazione di precisione della velocità Qui è possibile modificare l'effetto frenante della barca.

Regolazione di precisione dello sterzo Se la barca non procedesse diritto, qui è possibile regolarlo esattamente.

Controllo del raggio d'azione

Se lascia la radiofrequenza, la barca ritorna automaticamente nel raggio d'azione

Soluzioni dei problemi

Problema Causa Rimedio
Il modellino non funziona	L'interruttore sul trasmettitore e/o il modellino è posizionato su »OFF« Accendere
	Batteria scarica o nessuna batteria nel modellino Inserire una batteria carica
	La protezione contro il surriscaldamento ha fermato la barca a causa del forte riscaldamento	Disinserire il ricevitore. Fare raffreddare la barcaCarrera RC per ca. 30 minuti
	Batteria ricaricabile/batterie scariche nel trasmettitore o modellino	Inserire una batteria ricaricabile e/o una batteria cariche
	La barca è molto calda. Lasciare raffreddare la barca RC per circa 30 minuti.
Nessun controllo	La barca si mette in movimento non volutamente. Accendere prima il trasmettitore e poi la barca.

Se occorressero pezzi di ricambio, nell'area di assistenza di carrera-rc.com è disponibile una panoramica completa dei pezzi disponibili.

Con riserva di errori e modifiche

Con riserva di modifiche dei colori/design definitivo

Con riserva di modifiche tecniche e dovute al design

Pittogrammi = foto simboliche
