Tipo de produto	Barco de rádio controle miniatura
Marca	Carrera
Modelo	Power Wave
Categoria	Brinquedos
Alimentação do barco	Acumulador de íon de lítio (incluso)
Alimentação do controle	4 pilhas AAA (não fornecidas)
Frequência	2,4 GHz
Velocidade máxima	30 km/h
Raio de ação	Alcance padrão (retorno automático se perda de sinal)
Funções	Avanço, ré, freio, direção proporcional digital
Adaptabilidade do controle remoto	Para destros e canhotos (unidade de guia removível)
Tempo de funcionamento	Aproximadamente 20 minutos por carga
Tempo de carga	Indicado por LED (vermelho = carregando, verde = pronto)
Pausa entre cargas	Pelo menos 20 minutos após o uso
Manutenção e limpeza	Limpar após o uso, não usar solventes agressivos
Instruções de segurança	Não usar fora da água, não expor ao sol, evitar tempestades, respeitar pausas a >35°C
Peças de reposição	Disponíveis em carrera-rc.com
Garantia	24 meses a partir da data de compra (exceto peças de desgaste e uso não conforme)
Idade recomendada	Não especificado (contém peças pequenas, não recomendado < 3 anos)

Perguntas frequentes - Power Wave CARRERA

Como carregar o acumulador do barco?

Conecte primeiro a bateria ao carregador fornecido (conector anti-inversão), depois conecte o carregador a uma tomada elétrica. O LED vermelho indica carregamento, o verde indica carregamento concluído. Deixe a bateria esfriar por pelo menos 20 minutos após o uso antes de recarregá-la.

O barco não funciona, o que fazer?

Verifique se o interruptor do barco e do controle estão ligados. Certifique-se de que a bateria do barco está carregada e que as pilhas do controle estão boas. Se o barco superaquecer, desligue-o e deixe esfriar por 30 minutos.

Como estabelecer a conexão entre o barco e o controle?

Ligue primeiro o controle, depois conecte a bateria ao barco e ligue-o. Pressione o pequeno botão no compartimento de pilhas do controle até que o LED permaneça aceso continuamente. A conexão só é feita se o barco estiver na água.

Posso usar o barco fora da água?

Não, o barco foi projetado apenas para uso na água. As hélices não funcionam fora da água e o barco não pode andar em terra.

Como ajustar a direção se o barco não vai reto?

Use o trim de direção (TRIM DE DIREÇÃO) no controle para ajustar a trajetória.

Que tipo de pilhas usar no controle remoto?

Use 4 pilhas AAA (LR03) não recarregáveis. Respeite a polaridade ao inserir.

O indicador de carga fica vermelho por muito tempo, é normal?

Sim, o tempo de carga pode variar. O LED fica verde quando a bateria está totalmente carregada. Se o LED não mudar após várias horas, verifique as conexões.

O que fazer em caso de perda de sinal?

O barco retorna automaticamente para a área de alcance. Se o problema persistir, verifique a carga das pilhas e da bateria, e certifique-se de que não há interferências.

Como limpar o barco após o uso?

Limpe-o com um pano macio. Nunca use solventes agressivos ou produtos químicos.

Onde encontrar peças de reposição?

Acesse o site carrera-rc.com, na área de Serviço, para uma visão geral das peças disponíveis.

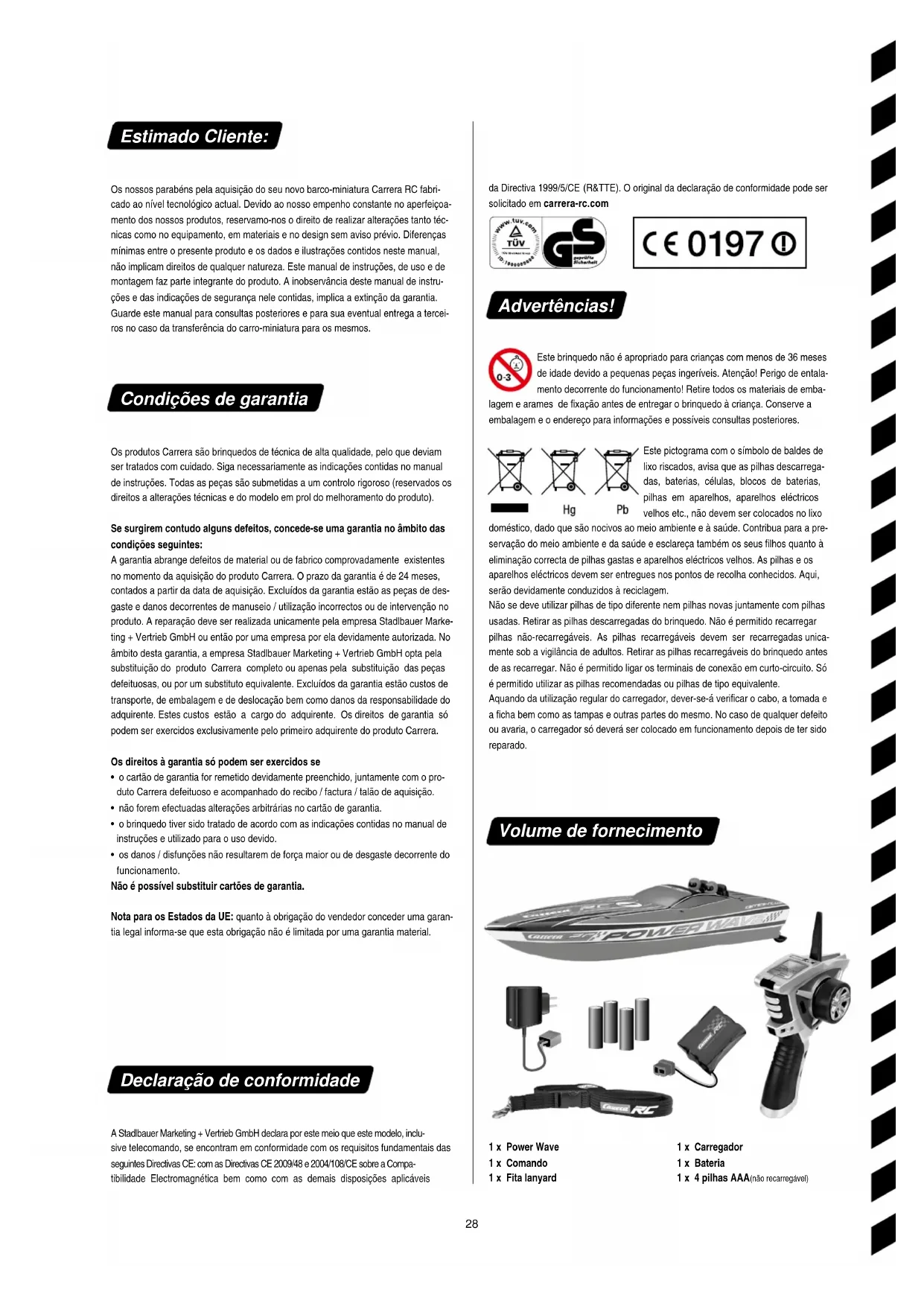

MANUAL DE UTILIZADOR Power Wave CARRERA

P Instruções de montagem e modo de utilização

Os nossos parabéns pela aquisição do seu novo barco-miniatura Carrera RC fabricado ao nível tecnológico actual. Devido ao nosso empenho constante no aperfeiçoamento dos nossos produtos, reservamo-nos o direito de realizar alterações tanto técnicas como no equipamento, em materiais e no design sem aviso prévio. Diferenças mínimas entre o presente produto e os dados e ilustrações contidos neste manual, não implicam direitos de qualquer natureza. Este manual de instruções, de uso e de montagem faz parte integrante do produto. A inobservância deste manual de instruções e das indicações de segurança nele contidas, implica a extinção da garantia. Guarde este manual para consultas posteriores e para sua eventual entrega a terceiros no caso da transferência do carro-miniatura para os mesmos.

Condições de garantia

Os produtos Carrera são brinquedos de técnica de alta qualidade, pelo que deviam ser tratados com cuidado. Siga necessariamente as indicações contidas no manual de instruções. Todas as peças são submetidas a um controlo rigoroso (reservados os direitos a alterações técnicas e do modelo em prol do melhoramento do produto).

Se surgirem contudo alguns defeitos, concede-se uma garantia no âmbito das condições seguintes:

A garantia abrange defeitos de material ou de fabrico comprovadamente existentes no momento da aquisição do produto Carrera. O prazo da garantia é de 24 meses, contados a partir da data de aquisição. Excluídos da garantia estão as peças de desgaste e danos decorrentes de manuseio / utilização incorrectos ou de intervenção no produto. A reparação deve ser realizada unicamente pela empresa Stadlbauer Marketing + Vertrieb GmbH ou então por uma empresa por ela devidamente autorizada. No âmbito desta garantia, a empresa Stadlbauer Marketing + Vertrieb GmbH opta pela substituição do produto Carrera completo ou apenas pela substituição das peças defeituosas, ou por um substituto equivalente. Excluídos da garantia estão custos de transporte, de embalagem e de deslocação bem como danos da responsabilidade do adquirente. Estes custos estão a cargo do adquirente. Os direitos de garantia só podem ser exercidos exclusivamente pelo primeiro adquirente do produto Carrera.

Os direitos à garantia só podem ser exercidos se

• o cartão de garantia for remetido devidamente preenchido, juntamente com o produto Carrera defeituoso e acompanhado do recibo / factura / talão de aquisição.
• não forem efectuadas alterações arbitrárias no cartão de garantia.
• o brinquedo tiver sido tratado de acordo com as indicações contidas no manual de instruções e utilizado para o uso devido.
• os danos / disfunções não resultarem de força maior ou de desgaste decorrente do funcionamento.

Não é possível substituir cartões de garantia.

Nota para os Estados da UE: quanto à obrigação do vendedor conceder uma garantia legal informa-se que esta obrigação não é limitada por uma garantia material.

Declaração de conformidade

A Stadlbauer Marketing + Vertrieb GmbH declara por este meio que este modelo, inclusive telecomando, se encontram em conformidade com os requisitos fundamentais das seguintes Directivas CE: com as Directivas CE 2009/48 e 2004/108/CE sobre a Compatibilidade Electromagnética bem como com as demais disposições aplicáveis

da Directiva 1999/5/CE (R&TTE). O original da declaração de conformidade pode ser solicitado em carrera-rc.com

Advertências!

Este brinquedo não é apropriado para crianças com menos de 36 meses de idade devido a pequenas peças ingeríveis. Atenção! Perigo de entalamento decorrente do funcionamento! Retire todos os materiais de emba-

lagem e arames de fixação antes de entregar o brinquedo à criança. Conserve a embalagem e o endereço para informações e possíveis consultas posteriores.

Este pictograma com o símbolo de baldes de lixo riscados, avisa que as pilhas descarregadas, baterias, células, blocos de baterias, pilhas em aparelhos, aparelhos eléctricos velhos etc., não devem ser colocados no lixo

doméstico, dado que são nocivos ao meio ambiente e à saúde. Contribua para a preservação do meio ambiente e da saúde e esclareça também os seus filhos quanto à eliminação correcta de pilhas gastos e aparelhos eléctricos velhos. As pilhas e os aparelhos eléctricos devem ser entregues nos pontos de recolha conhecidos. Aqui, serão devidamente conduzidos à reciclagem.

Não se deve utilizar pilhas de tipo diferente nem pilhas novas juntamente com pilhas usadas. Retirar as pilhas descarregadas do brinquedo. Não é permitido recarregar pilhas não-recarregáveis. As pilhas recarregáveis devem ser recarregadas unicamente sob a vigilância de adultos. Retirar as pilhas recarregáveis do brinquedo antes de as recarregar. Não é permitido ligar os terminais de conexão em curto-circuito. Só é permitido utilizar as pilhas recomendadas ou pilhas de tipo equivalente.

Aquando da utilização regular do carregador, dever-se-á verificar o cabo, a tomada e a ficha bem como as tampas e outras partes do mesmo. No caso de qualquer defeito ou avaria, o carregador só deverá ser colocado em funcionamento depois de ter sido reparado.

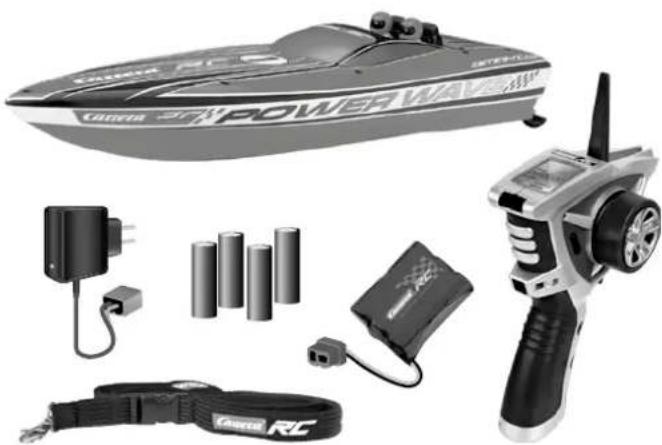

Volume de fornecimento

1 x 4 pilhas AAA(não recarregável)

Prescrições de segurança

Um barco Carrera RC é uma miniatura telecomandada e propulsada por baterias especiais.

Só é permitido utilizar as baterias de lítio e iões Carrera RC originais.

Aquando da colocação em funcionamento, primeiro ligar o comando e só depois ligar o barco.

Para desligar o carro no fim da circulação, proceder por ordem inversa.

Não saia de barco numa trovoada! As variações atmosféricas podem causar interferências no funcionamento.

Não exponha o barco Carrera RC à incidência directa de raios solares. Para evitar o sobreaquecimento da electrónica do carro, aquando de uma temperatura superior a 35°C dever-se-á fazer pausas breves regularmente.

Cuidado com a ponta da antena; perigo de lesões!

Nunca utilize detergentes fortes para limpar o seu barco.

Para evitar que o barco Carrera RC funcione com interferências no sistema de comando e ande descontroladamente, dever-se-á verificar se as baterias do comando e do barco estão devidamente carregadas.

Antes de cada utilização, dever-se-á verificar se o barco Carrera RC está bem montado; apertar os parafusos e as porcas se for necessário.

A hélice desliga-se aquando da retirada da água.

Preste atenção a que as hélices não têm nenhuma função fora da água.

O barco não pode ser colocado em funcionamento fora da água.

O Carrera Boot só pode ser utilizado na água.

Certifique-se de que as pilhas do telecomando têm capacidade suficiente e que a bateria de iões de lítio está completa-mente carregada.

Carregamento da bateria

Ligue primeiro a bateria Carrera RC ao carregador incluído no volume de fornecimento. O conector e/ou a conexão entre a bateria e o carregador estão concebidos de forma a excluir-se a troca dos pólos. Ligue o carregador a uma fonte de energia.

Se a bateria tiver sido ligada correctamente e o processo de carregamento se suceder em condições normais, a lâmpada LED vermelha permanece acesa constantemente. Quando a bateria estiver carregada, a lâmpada LED comuta para verde. A bateria está agora operacional para o funcionamento e pode ser retirada do carregador e instalada no seu barco Carrera RC. Após utilização, a pilha deve arrefecer pelo menos 20 minutos antes de poder ser carregada novamente. A inobservância desta pausa, pode provocar a avaria da pilha.

Colocação da bateria

Retire a tampa do compartimento da bateria do barco Carrera RC com uma chave de fendas.

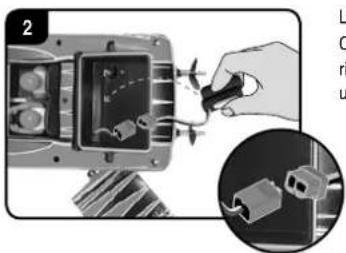

Ligue a extremidade do cabo do barco Carrera RC à extremidade do cabo da bateria. Coloque a bateria. Aperte a tampa com uma chave de fendas.

Pressione o botão "release" e retire o compartimento das pilhas para fora do comando.

Ao colocar as pilhas, preste atenção à posição correcta dos pólos.

Volte a empurrar o compartimento das pilhas para dentro do comando, até ele encaixar.

Funcionamento do barco

Na primeira colocação em funcionamento, o barco tem que ser interligado com o comando.

Ou seja: ligue primeiro o comando, coloque a pilha no barco, ligue-o e pressione o pequeno botão que se encontra no compartimento da pilha até a lâmpada LED ficar permanentemente acesa.

A ligação só pode ser efectuada aquando de contacto do barco com a água!

Ligar o barco Carrera RC mediante o interruptor ON / OFF.

Vamos experimentar

Atenção este barco atinge velocidades até 30 km/h.

Na primeira vez, manobre a alavanca de aceleração com muito cuidado uma vez que o carro reage sensivelmente. Antes de passar a manobras rápidas, pratique a circulação lenta até gastar pelo menos 2-3 cargas da pilha.

• Antes de desatracar da margem, verifique se o barco e o comando estão ligados um ao outro (ver acima)
• Evitar a aplicação permanente do motor.
• Depois de aprox. 20 minutos, regresse à margem para substituir a pilha.
• Depois da circulação, retirar a bateria ou desligar os pólos.
• Gastar no máximo 2 pilhas consecutivamente. Depois de colocar 2 pilhas seguidas, é obrigatório fazer uma pausa de aprox. 20 minutos.
• Limpe o barco RC-Boot depois de utilizá-lo.

Funções do comando

Quando o comando estiver ligado, a luz dos LEDs vermelhos na frente do comando está acesa.

Direcção digital proporcional Acelerador para trás: circular para a frente Acelerador para a frente: travar ou marcha atrás

O comando de 2,4 GHz está equipado para dextros e esquerdinos e pode ser adaptado a jeito, trocando-se a posição da unidade de condução.

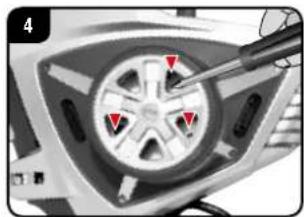

Função de comutação mediante mudança da unidade de condução Para efectuar a mudança, desapertar os três parafusos interiores da unidade de condução e montá-la no lado oposto. Remover a cobertura do lado oposto e montar o volante nesse sítio. Apertar novamente os três parafusos interiores. Pronto!

TH-TRIMM Afinação da velocidade com precisão Aqui, você tem a possibilidade de alterar o efeito de travagem do seu barco.

Steering-TRIMM Afinação da direcção Se o barco não circular a direito, aqui você pode afinar a direcção.

Controlo do alcance Ao sair da radiofrequência, o barco volta automaticamente para o raio de alcance.

Soluções de problemas

Problema Causa Solução
O barco não circula	Os interruptores do emissor e do barco ou de um deles estão OFF Lígá-lo(s)
	A bateria está fraca ou não está instalada no barco Colocar a bateria carregada
	A protecção contra sobreaquecimento imobilizou o barco devido a um aquecimento demasiado	Desligar o receptorDeixar o barco RC arrefecer aprox. 30 minutos
	A bateria/pilha do emissor ou do barco está fraca Colocar a bateria ou a pilha carregada
	O barco está muito quente. Deixe o RC-Boot arrefecer aprox. 30 minutos.
O comando não funciona	O barco põe-se em movimento indesejadamente. Primeiro ligar o emissor e só depois ligar o barco.

Se necessitar de peças de reposição, encontrará uma relação completa das peças disponíveis no menu de serviço em carrera-rc.com

Salvo arros, omissões e modificações Cores /design final – sujeitos a alterações Reservados os direitos a alterações da técnica e do design Pictogramas = Fotos de símbolos
