Power Wave - Speelgoed CARRERA - Gratis gebruiksaanwijzing en handleiding

Producttype	Miniatuur radiografisch bestuurbare boot
Merk	Carrera
Model	Power Wave
Categorie	Speelgoed
Voeding boot	Lithium-ion accu (inbegrepen)
Voeding controller	4 AAA-batterijen (niet meegeleverd)
Frequentie	2,4 GHz
Maximumsnelheid	30 km/u
Bereik	Standaard bereik (automatische terugkeer bij signaalverlies)
Functies	Vooruit, achteruit, rem, digitale proportionele besturing
Aanpasbaarheid afstandsbediening	Voor rechts- en linkshandigen (stuurunit losdraaibaar)
Werktijd	Ongeveer 20 minuten per lading
Laadtijd	Aangegeven door LED (rood = laden, groen = klaar)
Pauze tussen ladingen	Ten minste 20 minuten na gebruik
Onderhoud en reiniging	Reinigen na gebruik, geen agressieve oplosmiddelen gebruiken
Veiligheidsinstructies	Niet buiten water gebruiken, niet blootstellen aan zon, stormen vermijden, pauzes respecteren bij >35°C
Onderdelen	Beschikbaar op carrera-rc.com
Garantie	24 maanden vanaf aankoopdatum (exclusief slijtageonderdelen en oneigenlijk gebruik)
Aanbevolen leeftijd	Niet gespecificeerd (bevat kleine onderdelen, niet aanbevolen < 3 jaar)

Veelgestelde vragen - Power Wave CARRERA

Hoe laad ik de accu van de boot op?

Sluit eerst de batterij aan op de meegeleverde lader (anti-omkeerstekker), sluit vervolgens de lader aan op een stopcontact. Het rode lampje geeft aan dat er wordt geladen, het groene dat het laden is voltooid. Laat de accu na gebruik minimaal 20 minuten afkoelen voordat u hem oplaadt.

De boot vaart niet, wat moet ik doen?

Controleer of de schakelaars van de boot en de controller op AAN staan. Zorg ervoor dat de batterij van de boot is opgeladen en dat de batterijen van de controller goed zijn. Als de boot oververhit is, schakel hem dan uit en laat hem 30 minuten afkoelen.

Hoe maak ik verbinding tussen de boot en de controller?

Zet eerst de controller aan, sluit vervolgens de accu aan op de boot en zet hem aan. Druk op het kleine knopje in het batterijvak van de controller totdat de LED constant blijft branden. De verbinding wordt alleen gemaakt als de boot in het water is.

Kan ik de boot buiten het water gebruiken?

Nee, de boot is alleen ontworpen voor gebruik in het water. De schroeven werken niet buiten het water en de boot kan niet op land rijden.

Hoe stel ik de besturing af als de boot niet recht vaart?

Gebruik de richtingtrim (TRIM DE DIRECTION) op de controller om de baan aan te passen.

Welk type batterijen moet ik in de afstandsbediening gebruiken?

Gebruik 4 niet-oplaadbare AAA-batterijen (LR03). Houd rekening met de polariteit bij het plaatsen.

Het laadlampje blijft lang rood, is dat normaal?

Ja, de laadtijd kan variëren. Het lampje wordt groen wanneer de batterij volledig is opgeladen. Als het lampje na enkele uren niet verandert, controleer dan de aansluitingen.

Wat te doen bij signaalverlies?

De boot keert automatisch terug naar het bereik. Als het probleem aanhoudt, controleer dan de lading van de batterijen en de accu, en zorg ervoor dat er geen storingen zijn.

Hoe reinig ik de boot na gebruik?

Reinig hem met een zachte doek. Gebruik nooit agressieve oplosmiddelen of chemicaliën.

Waar vind ik reserveonderdelen?

Bezoek de website carrera-rc.com, in het gedeelte Service, voor een overzicht van beschikbare onderdelen.

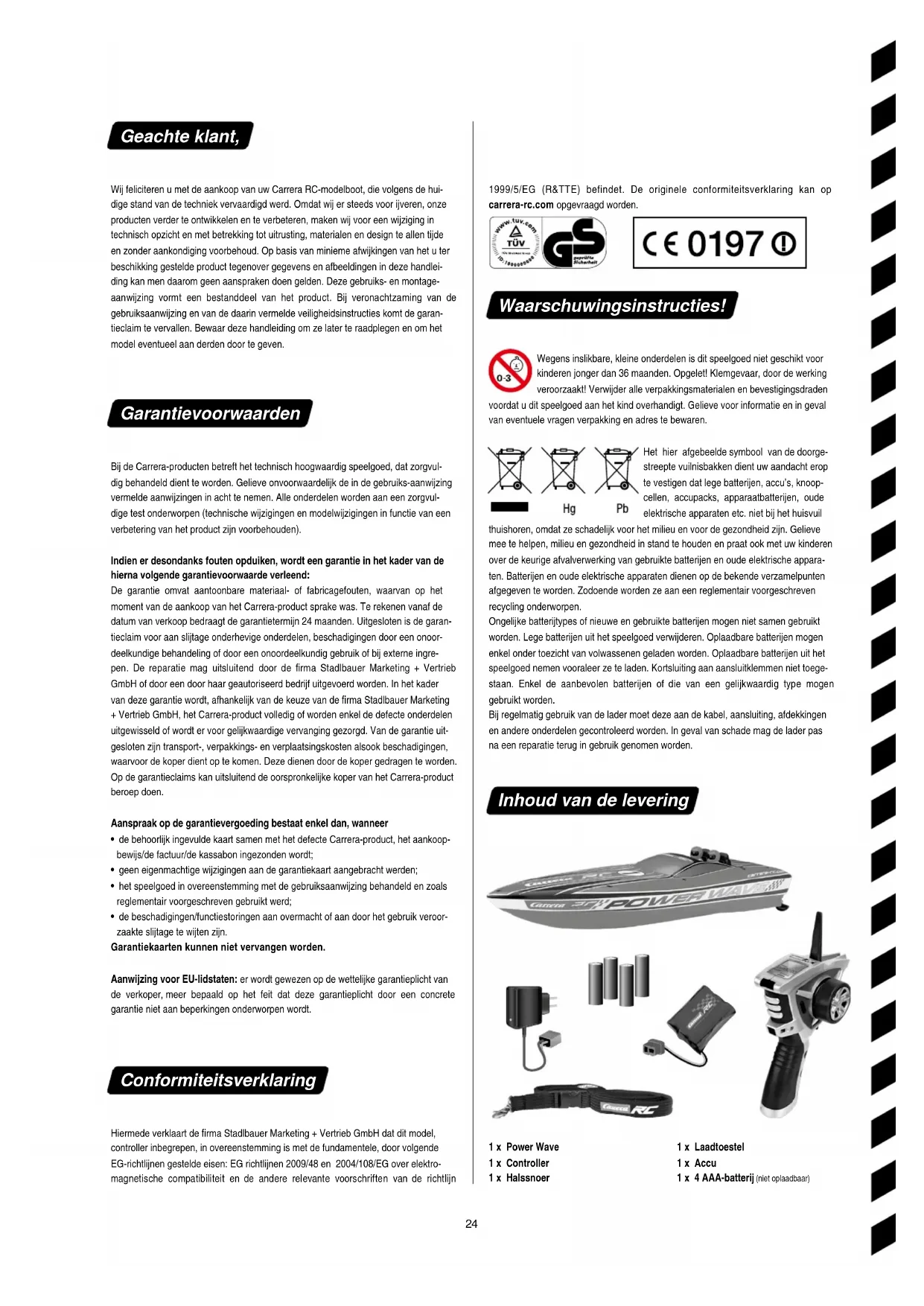

GEBRUIKSAANWIJZING Power Wave CARRERA

NL Montage- en gebruiksaanwijzing

Wij feliciteren u met de aankoop van uw Carrera RC-modelboot, die volgens de huidige stand van de techniek vervaardigd werd. Omdat wij er steeds voor ijveren, onze producten verder te ontwikkelen en te verbeteren, maken wij voor een wijziging in technisch opzicht en met betrekking tot uitrusting, materialen en design te allen tijde en zonder aankondiging voorbehoud. Op basis van minieme afwijkingen van het u ter beschikking gestelde product tegenover gegevens en afbeeldingen in deze handleiding kan men daarom geen aanspraken doen gelden. Deze gebruiks- en montage-aanwijzing vormt een bestanddeel van het product. Bij veronachtzaming van de gebruiksaanwijzing en van de daarin vermelde veiligheidsinstructies komt de garantieclaim te vervallen. Bewaar deze handleiding om ze later te raadplegen en om het model eventueel aan derden door te geven.

Garantievoorwaarden

Bij de Carrera-producten betreft het technisch hoogwaardig speelgoed, dat zorgvuldig behandeld dient te worden. Gelieve onvoorwaardelijk de in de gebruiksaanwijzing vermelde aanwijzingen in acht te nemen. Alle onderdelen worden aan een zorgvuldige test onderworpen (technische wijzigingen en modelwijzigingen in functie van een verbetering van het product zijn voorbehouden).

Indien er desondanks fouten opduiken, wordt een garantie in het kader van de hierna volgende garantievoorwaarde verleend:

De garantie omvat aantoonbare materiaal- of fabricagefouten, waarvan op het moment van de aankoop van het Carrera-product sprake was. Te rekenen vanaf de datum van verkoop bedraagt de garantietermijn 24 maanden. Uitgesloten is de garanteclaim voor aan slijtage onderhevige onderdelen, beschadigingen door een onoordeelkundige behandeling of door een onoordeelkundig gebruik of bij externe ingrepen. De reparatie mag uitsluitend door de firma Stadlbauer Marketing + Vertrieb GmbH of door een door haar geautoriseerd bedrijf uitgevoerd worden. In het kader van deze garantie wordt, afhankelijk van de keuze van de firma Stadlbauer Marketing + Vertrieb GmbH, het Carrera-product volledig of worden enkel de defecte onderdelen uitgewisseld of wordt er voor gelijkwaardige vervanging gezorgd. Van de garantie uitgesloten zijn transport-, verpakkings- en verplaatsingskosten alsook beschadigingen, waarvoor de koper dient op te komen. Deze dienen door de koper gedragen te worden. Op de garantieclaims kan uitsluitend de oorspronkelijke koper van het Carrera-product beroep doen.

Aanspraak op de garantievergoeding bestaat enkel dan, wanneer

• de behoorlijk ingevulde kaart samen met het defecte Carrera-product, het aankoopbewijs/de factuur/de kassabon ingezonden wordt;
• geen eigenmachtige wijzigingen aan de garantiekaart aangebracht werden;
• het speelgoed in overeenstemming met de gebruiksaanwijzing behandeld en zoals reglementair voorgeschreven gebruikt werd;
• de beschadigingen/functiestoringen aan overmacht of aan door het gebruik veroorzaakte slijtage te wijten zijn.

Garantiekaarten kunnen niet vervangen worden.

Aanwijzing voor EU-lidstaten: er wordt gewezen op de wettelijke garantieplicht van de verkoper, meer bepaald op het feit dat deze garantieplicht door een concrete garantie niet aan beperkingen onderworpen wordt.

Conformiteitsverklaring

Hiermede verklaart de firma Stadlbauer Marketing + Vertrieb GmbH dat dit model, controller inbegrepen, in overeenstemming is met de fundamentele, door volgende EG-richtlijnen gestelde eisen: EG richtlijnen 2009/48 en 2004/108/EG over elektromagnetische compatibiliteit en de andere relevante voorschriften van de richtlijn

1999/5/EG (R&TTE) befindet. De originele conformiteitsverklaring kan op carrera-rc.com opgevraagd worden.

Waarschuwingsinstructies!

Wegens inslikbare, kleine onderdelen is dit speelgoed niet geschikt voor kinderen jonger dan 36 maanden. Opgelet! Klemgevaar, door de werking veroorzaakt! Verwijder alle verpakkingsmaterialen en bevestigingsdraden

voordat u dit speelgoed aan het kind overhandigt. Gelieve voor informatie en in geval van eventuele vragen verpakking en adres te bewaren.

Het hier afgebeelde symbool van de doorgestreepte vuilnisbakken dient uw aandacht erop te vestigen dat lege batterijen, accu's, knoopcellen, accupacks, apparaatbatterijen, oude elektrische apparaten etc. niet bij het huisvuil

thuishoren, omdat ze schadelijk voor het milieu en voor de gezondheid zijn. Gelieve mee te helpen, milieu en gezondheid in stand te houden en praat ook met uw kinderen over de keurige afvalverwerking van gebruikte batterijen en oude elektrische apparaten. Batterijen en oude elektrische apparaten dienen op de bekende verzamelpunten afgegeven te worden. Zodoende worden ze aan een reglementair voorgeschreven recycling onderworpen.

Ongelijke batterijtypes of nieuwe en gebruikte batterijen mogen niet samen gebruikt worden. Lege batterijen uit het speelgoed verwijderen. Oplaadbare batterijen mogen enkel onder toezicht van volwassenen geladen worden. Oplaadbare batterijen uit het speelgoed nemen vooraleer ze te laden. Kortsluiting aan aansluitklemmen niet toegestaan. Enkel de aanbevolen batterijen of die van een gelijkwaardig type mogen gebruikt worden.

Bij regelmatig gebruik van de lader moet deze aan de kabel, aansluiting, afdekkingen en andere onderdelen gecontroleerd worden. In geval van schade mag de lader pas na een reparatie terug in gebruik genomen worden.

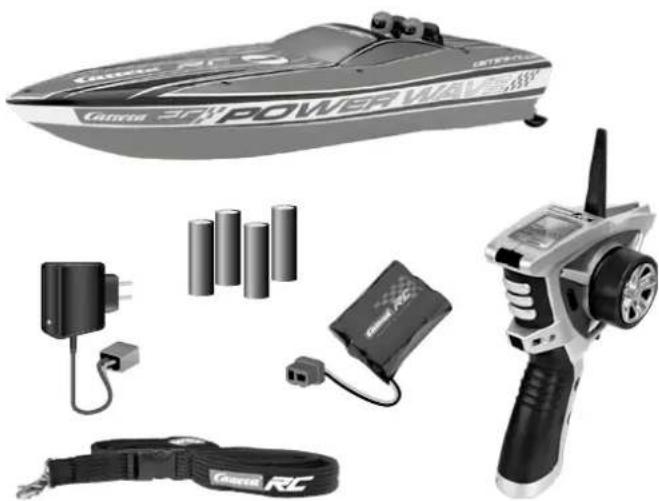

Inhoud van de levering

1 x 4 AAA-batterij (niet oplaadbaar)

Veiligheidsbepalingen

Een Carrera RC-boot is een op afstand bestuurde, met speciale vaaraccu's bediende modelboot. Enkel de originele Carrera RC li-ion-accu's mogen gebruikt worden.

Bij ingebruikname altijd eerst de controller en dan de boot inschakelen. Om na de rit uit te schakelen de omgekeerde volgorde toepassen!

Vaar nooit bij onweer! Atmosferische storingen kunnen leiden tot een functiestoring.

Stel de Carrera RC-boot niet bloot aan direct zonlicht. Om oververhittingen in het elektron-jisch systeem te vermijden, moeten bij temperaturen van neer dan 35°C regelmatig korte pauzes worden ingelast.

Wees voorzichtig met het uiteinde van de antenne, gevaar voor verwondingen!

Gebruik nooit bijtende oplosmiddelen voor de reiniging van uw model.

Om te vermijden dat de Carrera RC-boot met storingen in het besturings-systeem en daardoor ongecontroleerd rijdt, dienen de batterijen van de controller en van de voertuigaccu op een foutloze laadtoestand gecontroleerd te worden. laden

De correcte montage van de Carrera RC-boot moet steeds vóór en na iedere vaart gecontroleerd worden. Eventueel schroeven en moeren vaster aandraaien.

Veiligheidspropeller De propeller wordt bij het uit het water tillen uitgeschakeld.

Neem absoluut in acht, dat de propellers buiten het water geen functie bezitten. De boot kan aan land niet in werking worden gesteld.

De Carrera boot mag alleen in het water worden gebruikt. Gelieve er op te letten, dat de batterijen voor de afstandsbesturing over vol- doende capaciteit beschikken en dat de li-ion accu volledig is geladen.

Opladen van de accu

Gelieve eerst de Carrera RC-accu met het bijgeleverde laadtoestel te verbinden. Het verbindingsstuk en de aansluiting tussen accu en laadtoestel zijn zodanig vervaardigd, dat een verkeerde polariteit uitgesloten is. Sluit het laadtoestel op een energiebron aan.

Als de accu correct aangesloten werd en het oplaadproces normaal plaatsvindt, is het rode LED-lampje constant verlicht. Wanneer de accu volledig opgeladen is, schakelt het rode LED-lampje naar een groene kleur om. De accu kan verwijderd en in uw Carrera RC-boot geïnstalleerd worden en is nu klaar om te rijden. De accu moet na gebruik minimum 20 minuten afkoelen, voor hij weer volledig mag worden geladen. Een nietinachtgeming van deze pauze kan leiden tot een defecte accu.

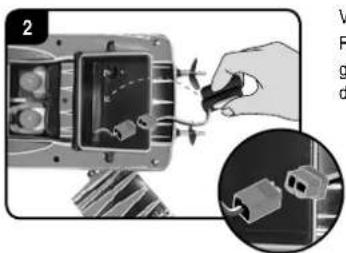

Aanbrengen van de accu

Verwijder met een schroevendraaier het deksel van het accuvak bij de Carrera RC-boot.

Verbind het kabeluiteinde van de Carrera RC-boot met dat van de accu. Accu inleggen. Deksel met een schroevendraaier dichtschroeven.

Plaatsen van de batterijen

Druk op de releaseknop en neem het batterijvak uit de controller.

Let bij het plaatsen van de batterijen op correcte polariteit. Schuif het batterijvak terug in de controller tot het vergrendelt.

Nu kan de rit beginnen

Bij de eerste ingebruikname dient de boot met de controller te worden gekoppeld.

Dat betekent: schakel eerst de controller in, zet de accu in de boot aan, schakel de boot in en druk op de zich in het batterijvak bevindende kleine knop, tot de LED-lamp permanent oplicht.

Een binding kan alleen gebeuren bij contact van de boot met het water!

Carrera RC-boot door middel van schakelaar "ON / OFF" inschakelen.

Eerst oefenen!

Let op, deze boot bereikt snelheden tot 30 km/h.

Gelieve bij de eerste keer de gashendel slechts voorzichtig te bedienen. Oefen het langzaam rijden minimum 2-3 accuvallingen vooralleer u tot snellere maneuvers overgaat.

• Controleer voor het afmeren van de oever of de boot met de controller is verbonden (zie boven)
• Permanent gebruik van de motor vermijden.
• Vaar na ca. 20 minuten naar de oever om de accu te wisselen.
• Na de rit de accu uitnemen.
• Maximaal 2 accu's direct na elkaar leeg rijden. Na 2 accuvullingen moet er absoluut een rustpauze van ongeveer 20 minuten worden ingelegd.
• De Carrera RC-boot na de vaart schoonmaken.

Functies van de controller

Als de controller is ingeschakeld lichten de rode LED-lampen in het voorste deel van de controller op.

Besturing digitaal proportionaal Gashendel naar achter: vooruit Gashendel naar voren: remmen resp. achteruit

De 2,4 GHz controller is uitgerust voor rechts- en linkshandige personen en kan door omschroeven van de besturingsunit aan de betreffende persoon worden aangepast.

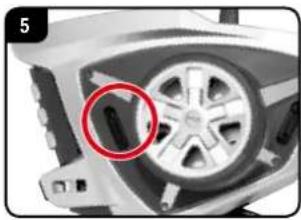

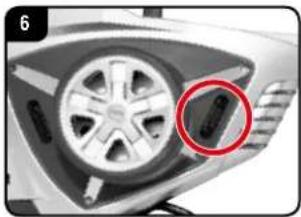

Wisselfunctie door omschroeven van de besturingsunit

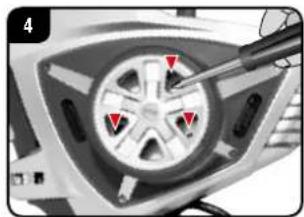

Voor de ombouw, de drie binnenin lig- gende schroeven aan de besturingsunit losschroeven en deze op de tegenzijde aanbrengen. De afdekplaat op de tegenzijde verwijderen en het stuurwiel op de tegenzijde montere. de drie innenin liggende schroeven opnieuw fixeren. Klaar!

Snelheidsfijnregeling

Hier heeft u de mogelijkheid om de remwerking van uw boot te wijzigen.

Besturingsfijnregeling

Als de boot niet recht vooruit zou rijden kunt u hier uw boot fijn instellen.

Bij het verlaten van de radiofrequentie keert de boot automatisch terug in de reikwijdteradius.

Probleemoplossingen

Probleem Oorzaak Oplossing
Model rijdt niet	Schakelaar op de zender of / en model staat / staan op "OFF" Inschakelen
	Zwakke of helemaal geen accu in het model Geladen accu inleggen
	De oververhittingsbeveiliging heeft de boot wegens te sterke opwarming doen stoppen	De ontvanger uitschakelenDe RC-boot ca. 30 minuten laten afkoelen.
	Zwakke accu/batterij in de zender of in het model Geladen accu of batterij inleggen
	De boot is zeer warm. De RC-boot ongeveer 30 minuten laten afkoelen.
Geen controle	De boot zet zich ongewild in beweging. Eerst de zender inschakelen, dan pas de boot.

Als u reserveonderdelen nodig heeft vindt u het volledige overzicht van beschikbare onderdelen op carrera-rc.com in het servicegedeelte.
