Producttype	Radiografisch bestuurd voertuig
Merk	Carrera
Model	Desert Rider
Categorie	Speelgoed
Voertuigvoeding	Lithium-ion batterij (inbegrepen)
Afstandsbediening voeding	2 AA batterijen (niet inbegrepen, 1,5 V)
Maximale snelheid	Tot 20 km/u
Wheely functie	Ja (achteruitrijden dan snel vooruit)
Aanbevolen ondergrond	Harde, vlakke, droge ondergrond
Aanbevolen minimumleeftijd	Niet geschikt voor kinderen jonger dan 3 jaar (kleine onderdelen)
Bereik afstandsbediening	Ongeveer 20-30 m (schatting)
Oplaadtijd	Ongeveer 1 tot 2 uur (schatting, niet gespecificeerd)
Autonomie	Varieert per gebruik, plan pauzes van 10 tot 20 minuten tussen oplaadbeurten
Fabrieksgarantie	24 maanden vanaf aankoopdatum
Reserveonderdelen	Beschikbaar op de website carrera-rc.com
Onderhoud	Reinigen met een droge doek, zonder agressieve oplosmiddelen
Elektrische veiligheid	Niet kortsluiten, opladen onder toezicht van een volwassene
Conformiteitsverklaring	Conform met Europese richtlijnen (beschikbaar op carrera-rc.com)
Inbegrepen accessoires	Voertuig, afstandsbediening, oplader, Li-Ion batterij

Veelgestelde vragen - Desert Rider CARRERA

Hoe koppel ik de afstandsbediening aan het voertuig?

Zet eerst het voertuig aan (AAN/UIT-schakelaar), dan de afstandsbediening. De LED's knipperen en blijven dan branden: de verbinding is tot stand gebracht. Indien nodig, schakel beide apparaten uit en weer aan.

Hoe laad ik de batterij van het voertuig op?

Gebruik uitsluitend de meegeleverde oplader. Sluit eerst de batterij aan op de oplader, dan de oplader op een stopcontact. Het rode lampje geeft aan dat er wordt opgeladen, groen wanneer klaar. Laat de batterij na gebruik 20 minuten afkoelen voordat u deze oplaadt.

Wat te doen als het voertuig niet reageert?

Controleer of de schakelaars van het voertuig en de afstandsbediening op AAN staan. Zorg ervoor dat de batterij van het voertuig en de batterijen van de afstandsbediening zijn opgeladen. Als het voertuig voor een obstakel is gestopt, schakel het dan uit en weer aan. Bij oververhitting, laat het 30 minuten afkoelen.

Hoe voer ik een Wheely uit?

Rijd snel achteruit, schakel dan onmiddellijk naar vooruit. Met een beetje oefening komt de voorkant van het voertuig omhoog.

Kan het voertuig op gras worden gebruikt?

Nee, gebruik op gras of gazon is niet toegestaan. Gras kan rond de assen wikkelen en oververhitting van de motor veroorzaken.

Wat is de maximale snelheid van het voertuig?

De maximale snelheid is 20 km/u. Het wordt aanbevolen om eerst te oefenen op een leeg oppervlak van minstens 2,5 x 2,5 meter.

Hoe corrigeer ik de richting als het voertuig naar links of rechts trekt?

Gebruik het afstelstuk onder het voertuig om de richting aan te passen. Draai het lichtjes in de tegenovergestelde richting van de afwijking.

Moet ik het voertuig na gebruik laten afkoelen?

Ja, laat het voertuig minstens 20 minuten afkoelen voordat u de batterij oplaadt. Bij hoge temperaturen (meer dan 35 °C), neem regelmatig pauzes om oververhitting van de elektronica te voorkomen.

Hoe reinig ik het voertuig?

Reinig het met een droge doek. Gebruik nooit agressieve oplosmiddelen of water. Vermijd rijden in water, sneeuw of zand.

Waar vind ik reserveonderdelen?

Reserveonderdelen en informatie zijn beschikbaar op de website carrera-rc.com in de servicezone.

GEBRUIKSAANWIJZING Desert Rider CARRERA

Montage- en gebruiksaanwijzing 24

Technische en door het design bepaalde wijzigingen voorbehonden

Wij feliciteren u met de aankoop van uw Carrera RC-modelauto, die volgens de huidige stand van de techniek vervaardigd werd. Omdat wij er steeds voor ijveren, once producten verder te ontwikkelen en te verbeteren, makeen wij voor een wijziging in technisch opzichten met betrekking lot utrusting, materialen en design te allen tijde en zonder aankondiging voorbehoud. Op basis van minieme afwijkingen van het u ter beschikking gestelde product gegenover gevevens en afbeeldingen in deze handlei ding kan menkaarom geen aanspraken doen gelden. Deze gebruiks-en montageaanwijzing vomt een bestandeel van het product. Bij veronachtzaming van de gebruksaanwijzing en van de daarin vermelde veiligheidsinstructies komt de garantieclaim te verrallen. Bewaar deze handleiding om ze later te raadplegen en om het model eventuelt aan derden door te gezven.

Garantievoorwaarden

Bij de Carrera-producten betreft het technisch hoogwaardig spelgoed, dat zorgvuldig behandeld dient te worden. Gieve neoorwaardelijk de in de gebruks-aanwijzing vermelde aanwijzingen in acht te nemen. Alle onderden worden aan een zorgvuldige test onderworpen (technische wijzigingen en modelwijzigingen in functie van een verbetering van het product zichn voorbehonden).

Indien er desondanks fouten opduiken, worden een garantie in het kader van de hierna volgende garantievoorwaarde verleend:

De garantie omvat aantoonbare materiala- of fabricagefouten, waarvan op het moment van de aankoop van het Carrera-product spreke was. Te rekenen vanaf de datum van verkoop bedraagt de garantietemijn 24 maanden. Uitgesloten is de garantieclaim voor aan slijtage onderhevige onderdelen, beschadigingen door een onoordeikundige behandeling of door een onoordeelkundig gebruik of bij externe ingrepen. De reparatie mag uitsluitend door de firma Stadlbauer Marketing ^+ Vertrieb GmbH of door een doorhaar geauthoriseerd bedrij utgevoerd worden. In het kader van deze garantie wordt, afhankelijk van de keuze van de firma Stadlbauer Marketing ^+ Vertrieb GmbH, het Carrera-product volledig of worden enkel de defecte onderdelen uitgewisseld of wordt er voor gelijkwaardige verrangings gezorgd. Van de garantie uitzegasloten zichn transport-, verpakkingen en verplaatsingskosten alsook beschadigingen, waarvoor de koper dient op te komen. Deze dienen door de koper gedragen te worden. Op de garantieclaims kan uitsluitend de oorspronkelijke koper van het Carrera-product beroep doeon.

Aanssprak op de garantievergoeding bestaat enkel dan, wanneer

• de behoorlijk ingevulde kaart samen met het defecte Carrera-product, het aankoop-bewijs/de factuur/de kassabon ingezonden worden;
• geen eigenvachtige wijzigingen aan de garantiekaart aangebracht werden;
• het speliegoed in overeenstemming met de gebruiksaanwijzing behandeld en zoals reglementair voorgeschreiben gebruikt werden;
• de beschadigingen/functiestoringen aan overmacht of aan door het gebruik veroorzaakte slijtage te wijten zich.

Aanwijzing voor EU-lidstatesen: er worden gewezen op de wettelijkke garantieplicht van de verkoper,meer bepaald op het feit dat deze garantieplicht door een concrete garantie Niet aan beperkingen onderworpen worden.

Conformiteitsverklaring

Hiermede verkaart de firma Stadlbauer Marketing + Vertrieb GmbH dat dit model, controller inbegren, in overeenstemming is met de fundamentele, door volgende EG-richtlijnen gestelde eisen: EG richtlijnen 2009/48 en 2004/108/EG over elektron magnetische compatibiliteit en de andere relevante voorschriften van de richtlijn

1999/5/EG (R&TTE) befind. De originele conformiteitsverklaring kan op carrera-rc.com opgevraagd worden.

Waarschuwingsinstructies!

WAARSCHUING! Wegens inslkBare, kleine onderdelen is dit spelgoed Niet geschikt voor kinderenjonger dan 3aar.

WAARSCHUING! Klemgevaar, door de werkung veroorzaakt! Verwijder alle verpakkingsmaterialen en bevestigingsdraden voordat u dit spelgoed aan het kind overhandigt. Gieve voor informatie en in geval van eventuèle vragen verpakking en adres te bewaren.

Het hier afgebelde symbool van de doorgestreepte vuilnisbakken dient uw aandacht erop te vestigen dat lege batterijen, accu's, knoop-cellen, accurpacks, apparaatbatterijen, oude elektrische apparaten etc. nied bij het huisvui

thuishoren, sondern ze schadelijk voor het milieu en voor de gezondheid zich. Gelinge mee te helpen, milieu en gezondheid in stand te honden en praat ook met uw kinderen over de keurige afvalverwerking van gebruike batterijen en oude elektrische apparaten. Batterijen en oude elektrische apparaten dienen op de bekende verzamelpunten afgegeven te worden. Zodoende worden ze aan een reglementair voorgeschreven recycling onderworpen.

Ongelijke batterijtypes of neue en gebruekte batterijnen mogen Niet samen gebruikt worden. Lege batterijnen uit het speliegoed verwijderen. Oplaadbare batterijnen mogen enkel onder toezicht van volwassenen geladen worden. Oplaadbare batterijnen uit het speliegoed nemen vooraleer ze te laden. Kortsluiting aan aansluikklemmen Niet toegestaan. Enkel de aanbevolen batterijnen of die van een gelijkwaardig type mogen gebruikt worden.

Bij regelmatig gebruik van de lader moet deze aan de kabel, aansluiting, afdekkingen en andere onderdelen gecontroleerd worden. In geval van schade mag de lader pas na een reparatie terug in gebruik genomen worden.

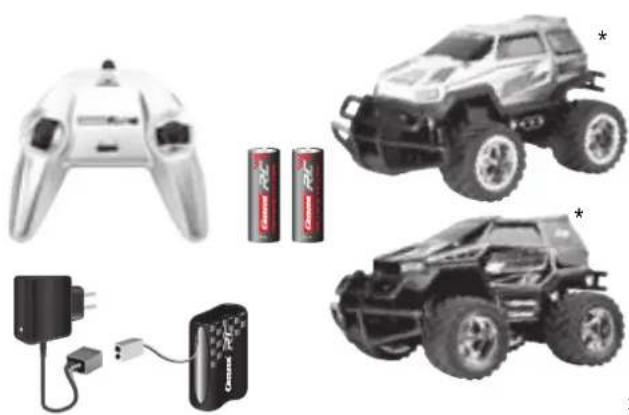

Inhoud van de levering

1 x Free Styler Desert Ride
1 x Controller
1 x Laadtoestel

1xAccu
2x1,5V mignon AA batterijen (niet oplaadbaar)

Veiligheidsbepalingen

Een Carrera RC-voertuig is een op afstand bestuurdre, met speciale rijdaccu's bediende modelauto. Enkel de originele Carrera RC li-ion-accu's mogen gebruikt worden. Verwijder de accu uit het voertuig, alvorens deze op te laden.

Het Carrera RC-voertuig is uitsluitend voor hobbyeleinden ontworpen en mag uitsluitend opঀoorvoortziene parcours enplaatsen bestuurd worden. OPGELET! Gebruik het Carrera RC-voertuig Niet in het wegverkeer.

Bestuur de auto ook Niet onder hoogspanningsleidingen of zendmasten of bij onweer! Atmosferische storingen kunnen tot een functiestoring leiden. Gelieve bij grote temperatuurverschilen:tussen bewaarplaats en plaats van gebruik te wachten tot het voertig geacclimatiseerd is, om vorming van condenswater en de daaruit resulterende functiestoringen te vermijden.

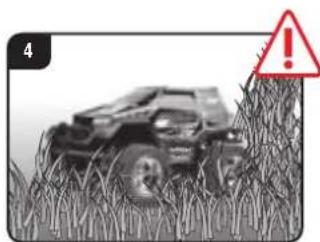

Gebruik dit product nooit op grasvlak-ten. Gras, dat vast kommt te zitten, kan de draaing van de as hinderen en de motor verhitten. Met een Carrera RCvoertuig mogen er gen goederen, personen ofieren vervoerd worden.

Bestuur het Carrera RC-voertuig nooit bij regen of sneeuw in de open lucht. Het voertuig mag Niet door water, plassen of sneeuw rijden en moet droog worden bewaard.

Gebruik het voertuig nooit in de nabijheid van rivieren,vijvers of meren opdat het Carrera RC-voertuig Niet in het water vall.

Vermijd het rijden op trajecten die uitsluitenduitzandbestaan.

Stel het Carrera RC-voertuig Niet bloat aan direct zonlicht.

Om oververhitting van het elektronisch systeem in het voertuig te vermijden要去en bij een temperatuur van meer dan 35^ regelmatig korte rustpauzes worden ingelegd.

Stel het Carrera RC-voertug nooit aan een continu wisselende belasting, d.w.z. voortdurend voor- enchyteruirijden, bloot.

Zet het voertuig allijd met de hand op de grond neer. Werp het voertuig nooit al staande op de vloer.

Vermijd prongen van schansen of bor-dessen, die hoger zijn dan 15 cm.

Gebruik nooit bijtende oplosmiddelen voor de reiniging van uw model.

Om te vermijden dat het Carrera RC-voertuig met storingen in het besturingsysteme en daardoor oncegontroleerd rijdt, dienen de batterijen van de controIer en van de voertuigaccu op een fouloze laadtostand gecontroleerd te worden. Laders en adapters mogen nicht werden kortgesloten.

De correcte montage van het Carrera RC-voertuig moet steeds voor en na iedere rit gecontroleerd worden. Eventu-eel schroeven en moeren vaster aan-draaien.

Opladen van de accu

Gelieve eerst de Carrera RC-accu met het bijgeleverde laadtoestel te verbinden. Het verbindungsstuk en de aansluitingussen accu en laadtoestel zich zodanig vervaardig, dat een verkeerde polariteit uitgesloten is. Sluit het laadtoestel op een energiebron aan. Als de accu correct aangesloten werden en het oplaadproces normala plaatsvindt, is het rode LED-lampje constant vertlicht. Wanneer de accu volledig opgeladen is, schakelt het rode LED-lampje maar een groene kleur om. De accu kan verwijderd en in uw Carrera RC-voertig geinstalleerd worden en is nu kaar om te rijden. De accu要去 na gebruik minimum 20 minuten afkoelen, voor hij weeer volledig mag worden geladen. Een Nietin-achtneming van deze pauze kan leiden tot gen defecte accu.

Laad de accu na gebruk absolut weer op, om een zogenaamde diepteontlading van de accu te vermijden. Laad de accu vanijd totijd (ca. alle 2-3 maanden) op.
Een Niet-inachtneming van de bovenstaande omgang met de accu kan tot een defect leiden. Het opladen van de accu moet onder toezicht van een volwassene geleuren! Accu's mogen uitsluitend door volwassenen of door kinderen van ten minste 8aar worden opgeladen.

Aanbrengen van de accu

Verwijder met een schroevendraaier het deksel van het accuvak bij het Carrera RC-voertuig.

Verbind het kabeluiteinde van het Carrera RC-voertuig met dat van de accu. Accu inleggen. Deksel met een schroevendraier血液循环.

Plaatsen van de batterijen

Open het batterijvak met een schroevendraaier en plaat de batterijen in de controller. Let op de correcte polariteit. Gebruik neue en oude batterijen of batterijen van verschillende fabrikanten nooit samen. Na het sluiten van het vak kutu u de functionaliteit van de controller met behulp van de Powerschakelaar op de voorzijde controleeren. Bij de ON-positie van de Powerschaklaar en reglementaire functie diert de LED bovenaan in het midden van de controller rood op te lichten.

Nu kan de rit beginnen

Het Carrera RC-voertuig en de controller zich in de fabriek gekoppeld.

1. Schakel het voertuig met de ON/ OFF-schakelaar in. De LED op de bovenzijde van het voertuig knippert ritmisch.

1. Schakel de controller in. De LED aan de controller knippert ritmisch.

Na enkele seconden branden de LEDs aan het voertuig en de controller permanent. De koppeling is voltooid.

Instelling van de stuurinrichting
Indienijdens de werkung van het
Carrera RC-voertuig blijdt het voertuig aan rechts of的那一 links neigt, kan door de op de tekening terug te vinden instelschakelaar der rijstrook gecorrigeerd worden.

Eerst oefenen!

Opgelet, dit voertuig haait snelheden tot 20km / h .Gelieve te oefenen op een vrije plaat met minimum 2.5x2.5 meter oppervlak.Bedien de gashendel de eeerste kerer Zoortzichtig, omdat het voertuig gevoelig reageert.Oefen het langzaam rijden gedurende min.2-3 accuvullingen, alvorens tot snellere manoeuvres over te gaan.

Bouw met veiligheidsdriehoeken, blikjes of dergelijke een Carrera RC-race-circuit op een grote en vrij pleaats. Defundamentele besturingstechniek bij het rijden met een Carrera RC-voertuig bestaat erin, op rechte stukken snug te rijden en in de bochten at te remmen.

• Bij het verwangen van de eerste accu door de tweede moet een rijpauze van minstens 10 minuteu worden ingelast. Bij waarop volgende verwangingen moet telkens een rustpauze van minstens 20 minutes worden ingelast.
• Permanent gebruik van de motor vermijden.
• Als het voertuig zichelfeermaals kort na elkaar vanzelfuitschakelt is de accu leeg. Gelieve de accu te laden.
• Na 30 minutes stilstand worden controller en voertuig automatisch uitgeschakeld. Om het voertuig opnieuw te gebruiken zet u de ON/OFF schakelaar aan controller & voertuig eenmaal op OFF en aansluitendeer op ON.
• Voor het uitschakelen na de rit de stappen in omgekeerde volgorde volgen.
• Na de rit de accu uitmelen. Laad de accu na gebruik absolut waer op, om een zogenaamde diepteontlading van de accu te vermijden.
• Bewaar de accu.altijd buiten het voertuig.
• Het Carrera RC-voertuig na de rit schoonmakers.

Functies van de controller

SERVO TRONIC

Met de joysticks kurz u nauwkeurige stuur- en rijmanoeuvres uitvoeren.

Joystick links: vooruit- en achteruitrijden met verzschillende snugheden

Joystick rechts: maar rechts en links sturen met verschiedene stuuritslag voor nauwkeurig sturen.

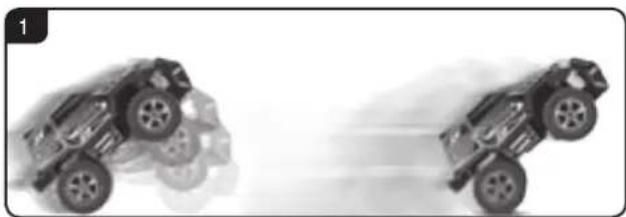

Wheely Functie

Met een beetje oefening brengt u de Wheely-functie tot stand. Rijd waaroor snel achteruit enervoigens direct weeer snel vooruit.

Probleemoplossingen

ProbleemOorzaakOplossing
Model rijd Niet	Schakelaar op de zender of / en model staat / staan op "OFF" Inschakenen
	Zwakke of helernaal geen accu in het model Geladen accu inleggen
	De auto is aan een hindernis blijven staan.	De overspanningsbeveiliging heeft de auto uitgeschakeld. De ON/OFF schakelaar aan het voertuig eenmaal op OFF, dan waar op ON schakelen en op een vrijplaats zetten.
	Zwakke accu/batterij in de zender of in het model Geladen accu of batterij ingetogen
	De controller is eventuele net correct aan de ontvanger in het model gekoppeld.	Breng zoals beschreiben onder 'Nu kan de fit beginnen', een koppeling:tussen model en controller tot stand.
	De zender werk na 30 minutes automatisch uitgeschakeld.	Om de zender opnieuw te gebruiken zet u de ON/OFF schakelaar aan controller & voertuig eenmaal op OFF en aansluitend werk op ON.
	Het voertuig is zeer warm.	Voertuig en controller uitschakelen en het voertuig ongeveer 30 minutes latent afkoelen.
	De oververhittingsbeveiliging heeft de auto wegens te sterke opwarming doein stoppen	De ontvanger uitschakelen De RC auto ca. 30 minutes latent afkoelen.
Geen controle	Het voertuig zich ongewild in beweging.	Eerst de zender inschakelen, dan pas het voertuig.

De meest actuele versie van deze bedieningshandleiding en informatie over verkrijgbare reserveonderdelen vindt u op carrera-rc.com in het servicebereik.
