INSTRUKCJA OBSŁUGI Desert Rider CARRERA

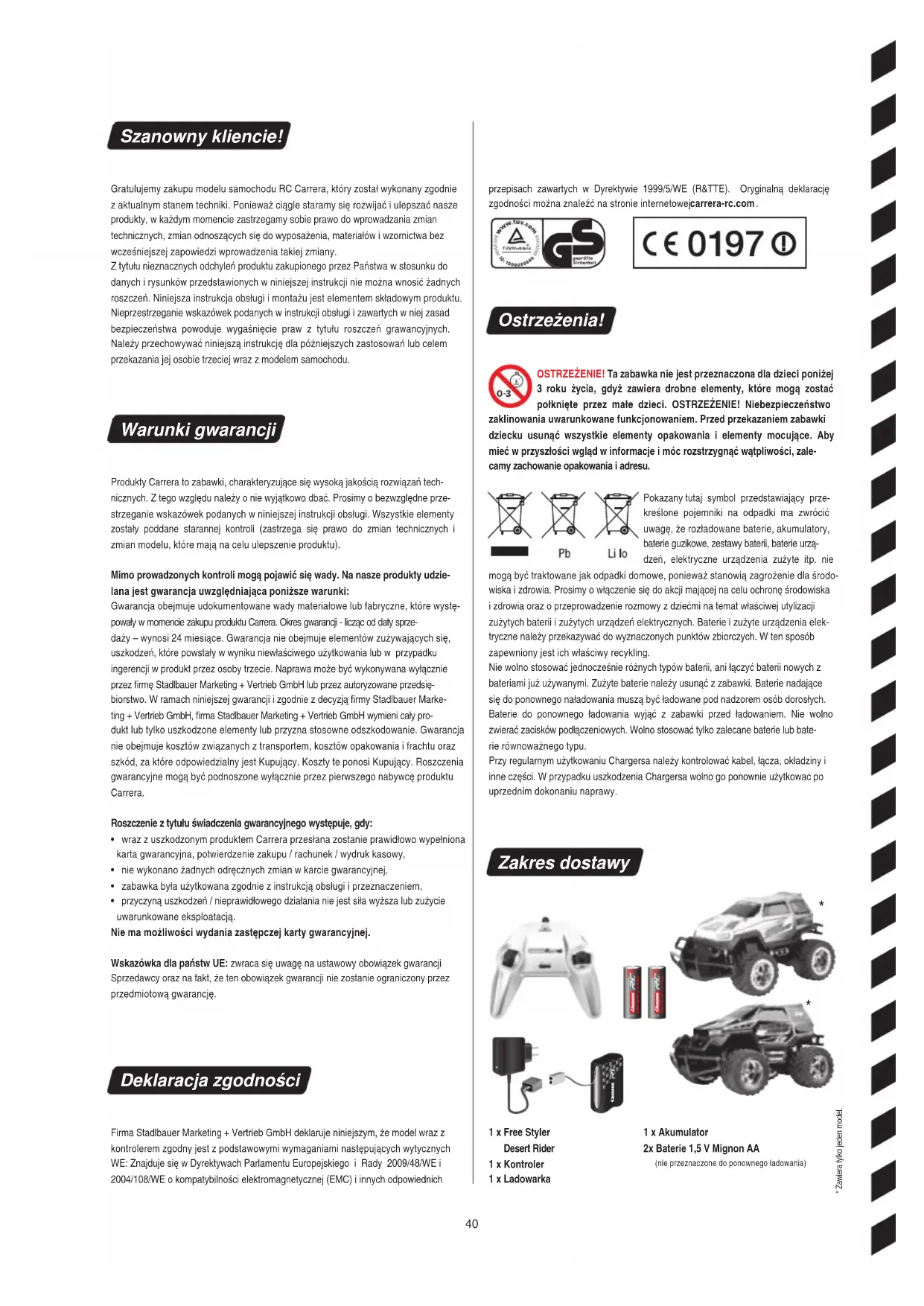

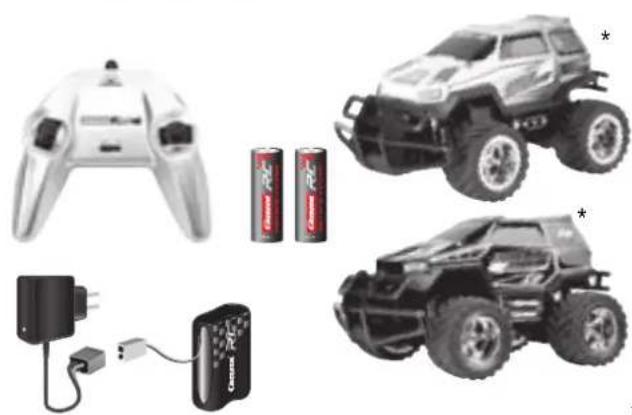

• Zawiera tylko jeden model. Szanowny kliencie! Gratulujemy zakupu modelu samochodu RC Carrera, który został wykonany zgodnie z aktualnym stanem techniki. Ponieważ ciągle staramy się rozwijać i ulepszać nasze produkty, w każdym momencie zastrzegamy sobie prawo do wprowadzania zmian technicznych, zmian odnoszących się do wyposażenia, materiałów i wzornictwa bez wcześniejszej zapowiedzi wprowadzenia takiej zmiany. Z tytułu nieznacznych odchyleń produktu zakupionego przez Państwa w stosunku do danych i rysunków przedstawionych w niniejszej instrukcji nie można wnosić żadnych roszczeń. Niniejsza instrukcja obsługi i montażu jest elementem składowym produktu. Nieprzestrzeganie wskazówek podanych w instrukcji obsługi i zawartych w niej zasad bezpieczeństwa powoduje wygaśnięcie praw z tytułu roszczeń grawancyjnych. Należy przechowywać niniejszą instrukcję dla późniejszych zastosowań lub celem przekazania jej osobie trzeciej wraz z modelem samochodu. Warunki gwarancji Produkty Carrera to zabawki, charakteryzujące się wysoką jakością rozwiązań tech- nicznych. Z tego względu należy o nie wyjątkowo dbać. Prosimy o bezwzględne prze- strzeganie wskazówek podanych w niniejszej instrukcji obsługi. Wszystkie elementy zostały poddane starannej kontroli (zastrzega się prawo do zmian technicznych i zmian modelu, które mają na celu ulepszenie produktu). Mimo prowadzonych kontroli mogą pojawić się wady. Na nasze produkty udzie- lana jest gwarancja uwzględniająca poniższe warunki: Gwarancja obejmuje udokumentowane wady materiałowe lub fabryczne, które wystę- powały w momencie zakupu produktu Carrera. Okres gwarancji - licząc od daty sprze- daży – wynosi 24 miesiące. Gwarancja nie obejmuje elementów zużywających się, uszkodzeń, które powstały w wyniku niewłaściwego użytkowania lub w przypadku ingerencji w produkt przez osoby trzecie. Naprawa może być wykonywana wyłącznie przez firmę Stadlbauer Marketing + Vertrieb GmbH lub przez autoryzowane przedsię- biorstwo. W ramach niniejszej gwarancji i zgodnie z decyzją firmy Stadlbauer Marke- ting + Vertrieb GmbH, firma Stadlbauer Marketing + Vertrieb GmbH wymieni cały pro- dukt lub tylko uszkodzone elementy lub przyzna stosowne odszkodowanie. Gwarancja nie obejmuje kosztów związanych z transportem, kosztów opakowania i frachtu oraz szkód, za które odpowiedzialny jest Kupujący. Koszty te ponosi Kupujący. Roszczenia gwarancyjne mogą być podnoszone wyłącznie przez pierwszego nabywcę produktu Carrera. Roszczenie z tytułu świadczenia gwarancyjnego występuje, gdy:

• wraz z uszkodzonym produktem Carrera przesłana zostanie prawidłowo wypełniona karta gwarancyjna, potwierdzenie zakupu / rachunek / wydruk kasowy,

• nie wykonano żadnych odręcznych zmian w karcie gwarancyjnej,

• zabawka była użytkowana zgodnie z instrukcją obsługi i przeznaczeniem,

• przyczyną uszkodzeń / nieprawidłowego działania nie jest siła wyższa lub zużycie uwarunkowane eksploatacją. Nie ma możliwości wydania zastępczej karty gwarancyjnej. Wskazówka dla państw UE: zwraca się uwagę na ustawowy obowiązek gwarancji Sprzedawcy oraz na fakt, że ten obowiązek gwarancji nie zostanie ograniczony przez przedmiotową gwarancję. Deklaracja zgodności Firma Stadlbauer Marketing + Vertrieb GmbH deklaruje niniejszym, że model wraz z kontrolerem zgodny jest z podstawowymi wymaganiami następujących wytycznych WE: Znajduje się w Dyrektywach Parlamentu Europejskiego i Rady 2009/48/WE i 2004/108/WE o kompatybilności elektromagnetycznej (EMC) i innych odpowiednich przepisach zawartych w Dyrektywie 1999/5/WE (R&TTE). Oryginalną deklarację zgodności można znaleźć na stronie internetowej carrera-rc.com

Ostrzeżenia! OSTRZEŻENIE! Ta zabawka nie jest przeznaczona dla dzieci poniżej 3 roku życia, gdyż zawiera drobne elementy, które mogą zostać połknięte przez małe dzieci. OSTRZEŻENIE! Niebezpieczeństwo zaklinowania uwarunkowane funkcjonowaniem. Przed przekazaniem zabawki dziecku usunąć wszystkie elementy opakowania i elementy mocujące. Aby mieć w przyszłości wgląd w informacje i móc rozstrzygnąć wątpliwości, zale- camy zachowanie opakowania i adresu. Pokazany tutaj symbol przedstawiający prze- kreślone pojemniki na odpadki ma zwrócić uwagę, że rozładowane baterie, akumulatory, baterie guzikowe, zestawy baterii, baterie urzą- dzeń, elektryczne urządzenia zużyte itp. nie mogą być traktowane jak odpadki domowe, ponieważ stanowią zagrożenie dla środo- wiska i zdrowia. Prosimy o włączenie się do akcji mającej na celu ochronę środowiska i zdrowia oraz o przeprowadzenie rozmowy z dziećmi na temat właściwej utylizacji zużytych baterii i zużytych urządzeń elektrycznych. Baterie i zużyte urządzenia elek- tryczne należy przekazywać do wyznaczonych punktów zbiorczych. W ten sposób zapewniony jest ich właściwy recykling. Nie wolno stosować jednocześnie różnych typów baterii, ani łączyć baterii nowych z bateriami już używanymi. Zużyte baterie należy usunąć z zabawki. Baterie nadające się do ponownego naładowania muszą być ładowane pod nadzorem osób dorosłych. Baterie do ponownego ładowania wyjąć z zabawki przed ładowaniem. Nie wolno zwierać zacisków podłączeniowych. Wolno stosować tylko zalecane baterie lub bate- rie równoważnego typu. Przy regularnym użytkowaniu Chargersa należy kontrolować kabel, łącza, okładziny i inne części. W przypadku uszkodzenia Chargersa wolno go ponownie użytkowac po uprzednim dokonaniu naprawy. Zakres dostawy 1 x Akumulator 2x Baterie 1,5 V Mignon AA (nie przeznaczone do ponownego ładowania) 1 x Free Styler Desert Rider 1 x Kontroler 1 x Ladowarka41

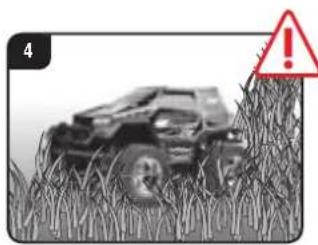

Pojazd Carrera RC jest modelem samochodu zdalnie sterowanym, wypo- sażonym w specjalny akumulator do jazdy. Wolno stosować tylko oryginalne baterie litowo-jonowe Carrera RC. Przed ładowaniem akumulatora należy go wyjąć z pojazdu. Samochód Carrera RC jest dostoso- wany wyłącznie do zabawy (hobby) i może jeździć tylko na torach i w miej- scach do tego przewidzianych. UWAGA! Nie stosować samochodu Carrera RC w ruchu drogowym. Nie jeździć pod przewodami wysokiego napięcia lub masztami radiowymi ani podczas burzy. Rozładowania atmosferyczne mogą powodo- wać zakłócenia działania. W przypadku dużych różnic temperatur między miejscem, w którym pojazd jest przechowywany i miejscem, w którym pojazd się porusza, prosimy o odczeka- nie do momentu zaaklimatyzowania się pojazdu, w celu uniknięcia zakłóceń funkcjonowania wskutek tworzenia się wody kondensacyjnej. Nigdy nie wjeżdżać pojazdem na trawę. Trawa owijająca się wokół osi pojazdu może uniemożliwiać ich obracanie i powodować jednocześnie rozgrzewanie silnika. W samochodzie Carrera RC nie wolno transportować żadnych towarów, osób ani zwierząt. Podczas opadów deszczu lub śniegu nigdy nie jeździć samochodem Carrera RC na zewnątrz pomieszczeń. Pojazd nie może być użytkowany do jazdy po wodzie, kałużach lub na śniegu i musi być przechowywany w suchym miejscu. Nie użytkować samochodu w pobliżu rzek, jezior lub stawów, aby samochód nie wpadł do wody. Unikajcie Państwo jazdy po wyłącznie piaszczystych odcinkach. Nie narażać samochodu Carrera RC na bezpośrednie oddziaływanie promieni słonecznych. W celu uniknięcia przegrzania elektro- niki pojazdu przy temperaturze ponad 35°C istnieje konieczność robienia regularnych krótkich przerw. ZIELONY = gotowy do  użytkowania CZERWONY =  ładowanie Zasady bezpieczeństwa Nigdy nie narażajcie Państwo pojazdu Carrera RC na zmiany obciążenia, to znaczy na ciągłą jazdę do przodu i do tyłu. Unikajcie Państwo skoków ze skoczni lub ramp, których wysokość wynosi ponad 15 cm. Zawsze stawiajcie Państwo pojazd na podłoge ręcznie. Nigdy nie rzucajcie Państwo pojazdu z góry na podłogę. Do czyszczenia modelu samochodu nie stosować agresywnych rozpuszczalni- ków. Aby zapobiec zakłóceniom systemu sterowania pojazdem Carrera RC i jed- noczesnej niekontrolowanej jeździe, należy od czasu do czasu sprawdzać baterie kontrolera i akumulatory w samo- chodzie pod kątem prawidłowego stanu naładowania. Nie zwierać przewodów ładowarek z zasilaczami sieciowymi. Przed i po każdej jeździe sprawdzać prawidłowy montaż samochodu Carrera RC, w razie konieczności dokręcić śruby i nakrętki.42

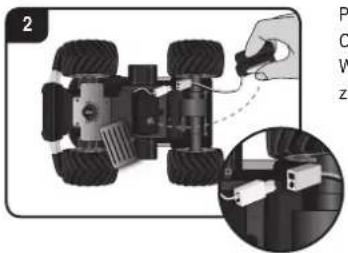

Po użytkowaniu pros imy bezwarunkowo po nownie naładować akumulator w celu  un iknięcia tzw. głębokiego rozładowania akumulatora. Prosimy o ładowanie akumu- latora co pewien czas (raz na około 2-3 miesiące). Nieprzestrzeganie powyżej poda- nych zasad obsługi może doprowadzić do uszkodzenia akumulatora. Ładowanie  akumulatorów może następować wyłącznie pod nadzorem osoby dorosłej!  Ładowania akumulatorów mogą dokonywać wyłącznie osoby dorosłe lub dzieci w  wieku co najmniej 8 lat.  Za pomocą wkrętaka usunąć pokrywę komory na akumulatorek, która umieszczona jest w samochodzie Carrera RC. Połączyć koniec przewodu samochodu Carrera RC z przewodem akumulatorka. Włożyć akumulatorek. Dokręcić pokrywę za pomocą wkrętaka. Poćwiczmy! Można rozpocząć jazdę Włożenie baterii Wkładanie akumulatorka Ładowanie akumulatorka ZIELONY = gotowy do  użytkowania CZERWONY =  ładowanie Uwaga, ten pojazd osiąga prędkości  do 20 km/h. Prosimy Państwa o ćwicze- nie na pustych powierzchniach o wymia- rach wynoszących przynajmniej 2,5x2,5 m. Przy pierwszym razie bar dzo  ostrożnie poruszajc ie Państwo pedał  gazu ze względu na wrażli wą reakcję  pojazdu. Ćwiczcie Państwo wolną jazdę co najmniej przez czas niezbędny do 2-3 - krotnego wyładowania akumulatora zanim przejdą Państwo do wykonywania szybszych manewrów. Połączyć najpierw akumulatorek Carrera RC z ładowarką dostarczoną wraz z samocho- dem. Wtyczka podłączeniowa lub złącze między akumulatorkiem a ładowarką są wykonane w taki sposób, że nie ma możliwo- ści zamiany biegunów. Podłączyć ładowarkę do źródła zasilania. Jeżeli akumulatorek został podłączony pra- widłowo i proces ładowania przebiega nor- malnie, świeci się ciągle czerwona dioda świetlna. Gdy akumulatorek jest całkowicie naładowany czerwona dioda świetlna zmie- nia kolor na zielony. Można teraz usunąć akumulatorek z ładowarki i umieścić go w samochodzie Carrera RC, który jest gotowy do jazdy. Po zużytkowaniu akumulator musi 20 minut stygnąć zanim może zostać w pełni naładowany. Nieprzestrzeganie przerw może doprowadzić do uszkodzenia akumu- latora. Otwórzcie Państwo komorę baterii przy pomocy śrubokrętu i umieśćcie Państwo baterie w kontrolerze. Zwróćcie Państwo uwagę na prawidłową biegunowość. Nigdy nie używajcie Państwo jednocześnie nowych i starych baterii lub baterii pocho- dzących od różnych producentów. Po zamknięciu komory baterii mogą Państwo sprawdzić działanie kontrolera przy pomocy przycisku Power znajdującego się na przed- niej stronie. Jeżeli przycisk Power znajduje się w połozeniu ON i kontroler działa prawi- dłowo, wtedy powinien zabłysnąć na czer- wono wskaźnik LED znajdujący się u góry na środku kontrolera. Pojazd Carrera RC i kontroler są fabrycznie dostosowane do współ- pracy. Regulacja układu kierowania Jeżeli podczas eksploatacji samochodu Carrera RC okaże się, że samochód ściągany jest w prawą lub lewą stronę, można za pomocą przełącznika regula- cji – widocznego na rysunku obok – skorygować tor jazdy samochodu.

1. Włączcie Państwo pojazd naciskając

przycisk ON/OFF. Lampa LED znajdu- jąca się u góry pojazdu miga rytmicz- nie.

2. Włączcie Państwo kontroler. Lampa

LED znajdująca się przy kontrolerze miga rytmicznie. Po upływie kilku sekund lampy LED znajdujące się przy pojeździe i przy kontrolerze świecą nieprzerwanie. Połączenie jest zakończone.2

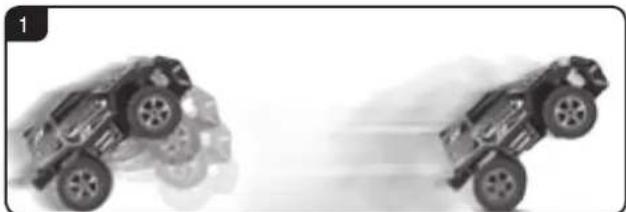

Funkcje kontrolera Błąd i zmiany zastrzeżone Kolory / ostateczny wzorzec – zmiany zastrzeżone Techniczne i uwarunkowane wzorcem zmiany zastrzeżone Piktogramy = symbole SERVO TRONIC Przy pomocy dżojstika mogą Państwo przeprowadzać precyzyjne manewry sterowania i jazdy. Lewa strona dżojstika: jazda do przodu i do tyłu z różnymi prędkościami Prawa strona dżojstika: skręcanie w prawo i w lewo z różnym wychyleniem przednich kół podczas jazdy na zakrę- tach w celu precyzyjnego sterowania Usuwanie problemów (usterek) Za pomocą ograniczników lub pustych puszek zbudować na dużej i wolnej przestrzeni tor wyścigowy. Szybka jazda na prostych odcinkach trasy i hamowanie na zakrętach to podsta- wowa technika sterowania podczas jazdy samochodem Carrera RC.

• Przy wym ianie pierwszego akumulatora na drugi musi zostać zachowana  przerwa w jeździe trwając a co najmniej 10 minut. Przy następnej wymianie musi  koniecznie zostać zachowana przerwa trwająca co najmniej 20 minut. 

• Unikać ciągłego używania silnika

• Jeżeli pojazd ki lkakrotnie sam się wyłącza, ozna cza to, że akum ulator jest  pusty. Prosimy o naładowanie akumulatora. 

• Po 30 minutach przestoju kontroler i pojazd wyłączaj ą się same. W celu ponown ego uży t- kowania prosimy Państwa o prze stawienie przełącz nika ON/OFF znajdującego się przy  kontrolerze i pojeździe najpierw do po zycji OFF i następnie ponownie do pozycji ON.

• Celem wyłączenia samochod u po zakończeniu jazdy postępować w odwrotnej  kolejności.

• Po wykonanej jeździe wyjąć akumulatorek lub odłączyć go. Po użytkowaniu  pr osimy bezwarunkowo ponownie naładować akumulator w celu uniknięcia tzw.  głębokiego rozładowania akumulatora.

• Akumula tory zawsze należy przechowyw ać poza pojazd em.  

• Oczyścić samochód Carrera RC po zakończeniu jazdy. Najnows zą wersję niniejszej in st rukcji obsługi i informacje dotyczące dostępnych części zamiennych zn ajdą Państwo w dziale serwisu pod carrera-rc.com. Problem Przyczyna Sposób usunięcia usterki Model samochodu nie jedzie Przełącznik(i) na nadajniku lub/i modelu jest/są w pozycji „OFF” Włączyć Słaby akumulatorek w samochodzie lub brak akumulatorka Zamontować naładowany akumulatorek (baterie) Samochód zatrzymał się na przeszkodzie. Ochrona przeciwprzepięciowa wyłączyła pojazd. Przełącznik ON/OFF znajdujący się przy pojeździe przestawić do pozycji OFF, następnie ponownie do pozycji ON i umieścić pojazd na wolnej powierzchni. Słaby akumulatorek/bateria w nadajniku lub w modelu samochodu Zamontować naładowany akumulatorek lub baterie Kontroler jest ewentualnie nieprawidłowo połączony z odbiornikiem znajdującym się w modelu. Połączcie Państwo model z kontrolerem w sposób opisany w punkcie “Można rozpocząć jazdę”. Nadajnik po 30 minutach sam się wyłączył. W celu ponownego użytkowania prosimy o przestawienie przełącznika ON/OFF znajdującego się przy kontrolerze i pojeździe najpierw do pozycji OFF i następnie ponownie do pozycji ON. Pojazd jest bardzo ciepły. Wyłączyc pojazd i kontroler i pozostawić pojazd przez około 30 minut do ostygnięcia. System zabezpieczania przed przegrzaniem spowodował zatrzymanie auta ze względu na zbyt duże rozgrzanie Wyłączyć odbiornik. Pozostawić samochód RC przez około 30 minut do ochłodzenia Brak kontroli Pojazd porusza się mimowolnie. Najpierw włączyć nadajnik, dopiero potem pojazd. Po wykonaniu kilku ćwiczeń będą Państwo w stanie opanować zasady obsługi funkcji wheely. W tym celu należy jechać szybko do tyłu i następnie szybko do przodu. Funkcja Wheely
