INSTRUKCJA OBSŁUGI Hummer H3 CARRERA

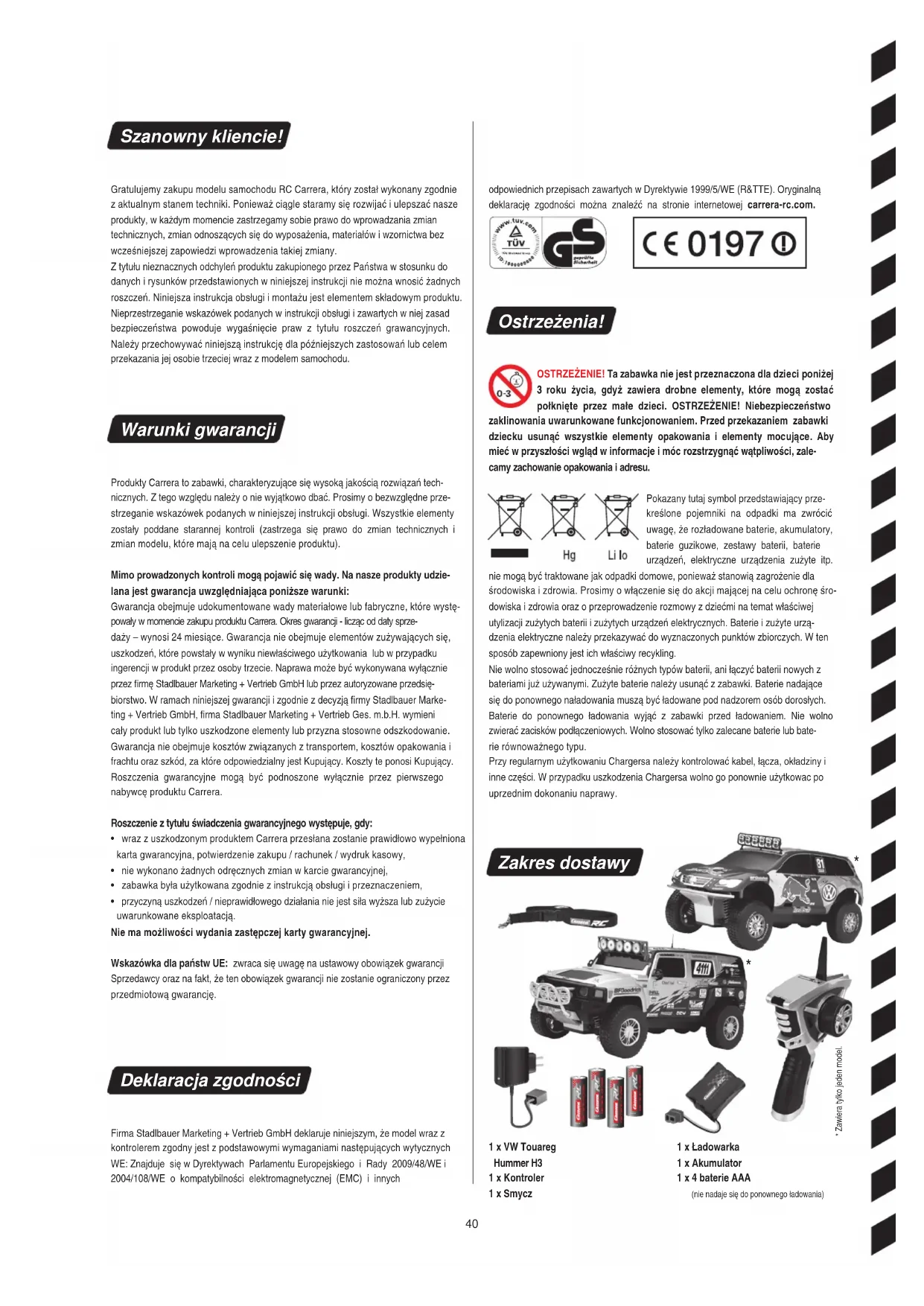

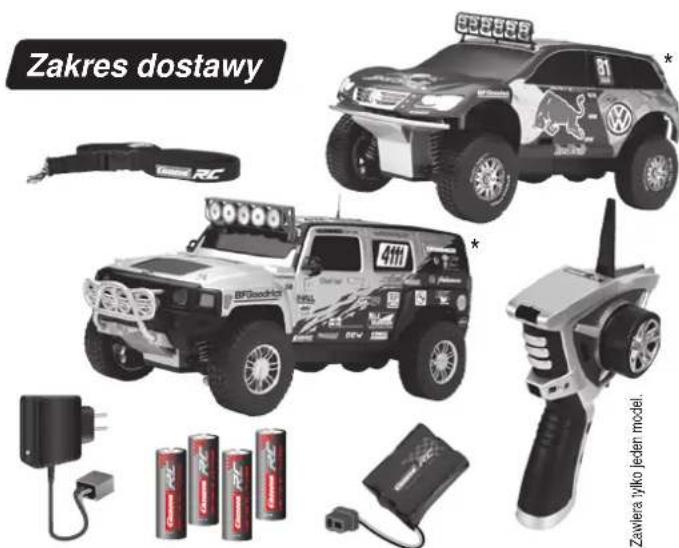

• Zawiera tylko jeden model. Szanowny kliencie! Gratulujemy zakupu modelu samochodu RC Carrera, który został wykonany zgodnie z aktualnym stanem techniki. Ponieważ ciągle staramy się rozwijać i ulepszać nasze produkty, w każdym momencie zastrzegamy sobie prawo do wprowadzania zmian technicznych, zmian odnoszących się do wyposażenia, materiałów i wzornictwa bez wcześniejszej zapowiedzi wprowadzenia takiej zmiany. Z tytułu nieznacznych odchyleń produktu zakupionego przez Państwa w stosunku do danych i rysunków przedstawionych w niniejszej instrukcji nie można wnosić żadnych roszczeń. Niniejsza instrukcja obsługi i montażu jest elementem składowym produktu. Nieprzestrzeganie wskazówek podanych w instrukcji obsługi i zawartych w niej zasad bezpieczeństwa powoduje wygaśnięcie praw z tytułu roszczeń grawancyjnych. Należy przechowywać niniejszą instrukcję dla późniejszych zastosowań lub celem przekazania jej osobie trzeciej wraz z modelem samochodu. Warunki gwarancji Produkty Carrera to zabawki, charakteryzujące się wysoką jakością rozwiązań tech- nicznych. Z tego względu należy o nie wyjątkowo dbać. Prosimy o bezwzględne prze- strzeganie wskazówek podanych w niniejszej instrukcji obsługi. Wszystkie elementy zostały poddane starannej kontroli (zastrzega się prawo do zmian technicznych i zmian modelu, które mają na celu ulepszenie produktu). Mimo prowadzonych kontroli mogą pojawić się wady. Na nasze produkty udzie- lana jest gwarancja uwzględniająca poniższe warunki: Gwarancja obejmuje udokumentowane wady materiałowe lub fabryczne, które wystę- powały w momencie zakupu produktu Carrera. Okres gwarancji - licząc od daty sprze- daży – wynosi 24 miesiące. Gwarancja nie obejmuje elementów zużywających się, uszkodzeń, które powstały w wyniku niewłaściwego użytkowania lub w przypadku ingerencji w produkt przez osoby trzecie. Naprawa może być wykonywana wyłącznie przez firmę Stadlbauer Marketing + Vertrieb GmbH lub przez autoryzowane przedsię- biorstwo. W ramach niniejszej gwarancji i zgodnie z decyzją firmy Stadlbauer Marke- ting + Vertrieb GmbH, firma Stadlbauer Marketing + Vertrieb Ges. m.b.H. wymieni cały produkt lub tylko uszkodzone elementy lub przyzna stosowne odszkodowanie. Gwarancja nie obejmuje kosztów związanych z transportem, kosztów opakowania i frachtu oraz szkód, za które odpowiedzialny jest Kupujący. Koszty te ponosi Kupujący. Roszczenia gwarancyjne mogą być podnoszone wyłącznie przez pierwszego nabywcę produktu Carrera. Roszczenie z tytułu świadczenia gwarancyjnego występuje, gdy:

• wraz z uszkodzonym produktem Carrera przesłana zostanie prawidłowo wypełniona karta gwarancyjna, potwierdzenie zakupu / rachunek / wydruk kasowy,

• nie wykonano żadnych odręcznych zmian w karcie gwarancyjnej,

• zabawka była użytkowana zgodnie z instrukcją obsługi i przeznaczeniem,

• przyczyną uszkodzeń / nieprawidłowego działania nie jest siła wyższa lub zużycie uwarunkowane eksploatacją. Nie ma możliwości wydania zastępczej karty gwarancyjnej. Wskazówka dla państw UE: zwraca się uwagę na ustawowy obowiązek gwarancji Sprzedawcy oraz na fakt, że ten obowiązek gwarancji nie zostanie ograniczony przez przedmiotową gwarancję. Deklaracja zgodności Firma Stadlbauer Marketing + Vertrieb GmbH deklaruje niniejszym, że model wraz z kontrolerem zgodny jest z podstawowymi wymaganiami następujących wytycznych WE: Znajduje się w Dyrektywach Parlamentu Europejskiego i Rady 2009/48/WE i 2004/108/WE o kompatybilności elektromagnetycznej (EMC) i innych odpowiednich przepisach zawartych w Dyrektywie 1999/5/WE (R&TTE). Oryginalną deklarację zgodności można znaleźć na stronie internetowej carrera-rc.com. Ostrzeżenia! OSTRZEŻENIE! Ta zabawka nie jest przeznaczona dla dzieci poniżej 3 roku życia, gdyż zawiera drobne elementy, które mogą zostać połknięte przez małe dzieci. OSTRZEŻENIE! Niebezpieczeństwo zaklinowania uwarunkowane funkcjonowaniem. Przed przekazaniem zabawki dziecku usunąć wszystkie elementy opakowania i elementy mocujące. Aby mieć w przyszłości wgląd w informacje i móc rozstrzygnąć wątpliwości, zale- camy zachowanie opakowania i adresu. Pokazany tutaj symbol przedstawiający prze- kreślone pojemniki na odpadki ma zwrócić uwagę, że rozładowane baterie, akumulatory, baterie guzikowe, zestawy baterii, baterie urządzeń, elektryczne urządzenia zużyte itp. nie mogą być traktowane jak odpadki domowe, ponieważ stanowią zagrożenie dla środowiska i zdrowia. Prosimy o włączenie się do akcji mającej na celu ochronę śro- dowiska i zdrowia oraz o przeprowadzenie rozmowy z dziećmi na temat właściwej utylizacji zużytych baterii i zużytych urządzeń elektrycznych. Baterie i zużyte urzą- dzenia elektryczne należy przekazywać do wyznaczonych punktów zbiorczych. W ten sposób zapewniony jest ich właściwy recykling. Nie wolno stosować jednocześnie różnych typów baterii, ani łączyć baterii nowych z bateriami już używanymi. Zużyte baterie należy usunąć z zabawki. Baterie nadające się do ponownego naładowania muszą być ładowane pod nadzorem osób dorosłych. Baterie do ponownego ładowania wyjąć z zabawki przed ładowaniem. Nie wolno zwierać zacisków podłączeniowych. Wolno stosować tylko zalecane baterie lub bate- rie równoważnego typu. Przy regularnym użytkowaniu Chargersa należy kontrolować kabel, łącza, okładziny i inne części. W przypadku uszkodzenia Chargersa wolno go ponownie użytkowac po uprzednim dokonaniu naprawy. Zakres dostawy 1 x VW Touareg Hummer H3 1 x Kontroler 1 x Smycz 1 x Ładowarka 1 x Akumulator 1 x 4 baterie AAA (nie nadaje się do ponownego ładowania)1

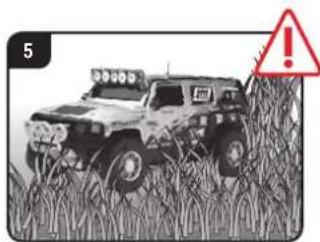

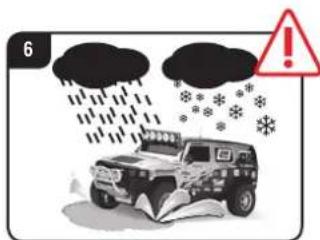

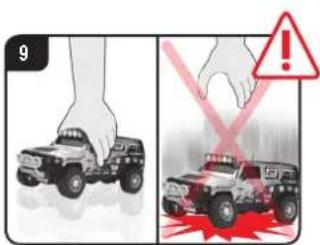

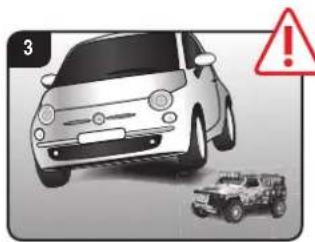

Przed i po każdej jeździe sprawdzać prawidłowy montaż samochodu Carrera RC, w razie konieczności dokręcić śruby i nakrętki. Pojazd Carrera RC jest modelem samochodu zdalnie sterowanym, wypo- sażonym w specjalny akumulator do jazdy. Wolno stosować tylko oryginalne baterie litowo-jonowe Carrera RC. Przy uruchomieniu zawsze najpierw włączać kontroler i potem pojazd. Przy wyłączaniu po jeździe zacho- wać odwrotną kolejność! Aby zapobiec zakłóceniom systemu sterowania pojazdem Carrera RC i jed- noczesnej niekontrolowanej jeździe, należy od czasu do czasu sprawdzać baterie kontrolera i akumulatory w samo- chodzie pod kątem prawidłowego stanu naładowania. Zawsze stawiajcie Państwo pojazd na podłoge ręcznie. Nigdy nie rzucajcie Państwo pojazdu z góry na podłogę. Samochód Carrera RC jest dostoso- wany wyłącznie do zabawy (hobby) i może jeździć tylko na torach i w miej- scach do tego przewidzianych. UWAGA! Nie stosować samochodu Carrera RC w ruchu drogowym. Unikajcie Państwo skoków ze skoczni lub ramp, których wysokość wynosi ponad 20 cm. Nie jeździć pod przewodami wysokiego napię- cia lub masztami radiowymi ani podczas burzy. Rozładowania atmosferyczne mogą powodo- wać zakłócenia działania. W przypadku dużych różnic temperatur między miejscem, w którym pojazd jest przechowywany i miejscem, w którym pojazd się porusza, prosimy o odczeka- nie do momentu zaaklimatyzowania się pojaz- du, w celu uniknięcia zakłóceń funkcjonowania wskutek tworzenia się wody kondensacyjnej. Zwracać uwagę na końcówkę anteny – niebezpieczeństwo zranienia! Nigdy nie wjeżdżać pojazdem na trawę. Trawa owijająca się wokół osi pojazdu może uniemożliwiać ich obracanie i powodować jednocześnie rozgrzewanie silnika. W samochodzie Carrera RC nie wolno transportować żadnych towarów, osób ani zwierząt. Do czyszczenia modelu samochodu nie stosować agresywnych rozpuszczalni- ków. Podczas opadów deszczu lub śniegu nigdy nie jeździć samochodem Carrera RC na zewnątrz pomieszczeń. Pojazd nie może być użytkowany do jazdy po wodzie, kałużach lub na śniegu i musi być przechowywany w suchym miejscu. Nie użytkować samochodu w pobliżu rzek, jezior lub stawów, aby samochód nie wpadł do wody. Unikajcie Państwo jazdy po wyłącznie piaszczystych odcinkach. Nie narażać samochodu Carrera RC na bezpośrednie oddziaływanie promieni słonecznych. W celu uniknięcia prze- grzania elektroniki pojazdu przy tempe- raturze ponad 35°C istnieje koniecz- ność robienia regularnych krótkich przerw. ZIELONY = gotowy do użytkowaniaCZERWONY = ładowanie Zasady bezpieczeństwa1

Po użytkowaniu prosimy bezwarunkowo ponownie naładować akumulator w celu uniknięcia tzw. głębokiego rozładowania akumulatora. Prosimy o ładowanie akumu- latora co pewien czas (raz na około 2-3 miesiące). Nieprzestrzeganie powyżej poda- nych zasad obsługi może doprowadzić do uszkodzenia akumulatora.

• Maksymalnie 2 akumulatory mogą być użytkowane do pełnego ich rozładowa- nia. Po zużyciu zawartości dwóch akumulatorów bezwględnie musi być zro- biona przerwa trwająca około 20 minut.

• Unikać ciągłego używania silnika

• Jeżeli pojazd kilkakrotnie sam się wyłącza, oznacza to, że akumulator jest pusty. Prosimy o naładowanie akumulatora.

• Po wykonanej jeździe wyjąć akumulatorek lub odłączyć go.

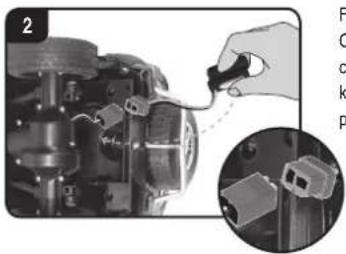

• Oczyścić samochód Carrera RC po zakończeniu jazdy. Połączyć najpierw akumulatorek Carrera RC z ładowarką dostarczoną wraz z samocho- dem. Wtyczka podłączeniowa lub złącze między akumulatorkiem a ładowarką są wykonane w taki sposób, że nie ma możliwo- ści zamiany biegunów. Podłączyć ładowarkę do źródła zasilania. Jeżeli akumulatorek został podłączony prawidłowo i proces łado- wania przebiega normalnie, świeci się ciągle czerwona dioda świetlna. Gdy akumulatorek jest całkowicie naładowany czerwona dioda świetlna zmienia kolor na zielony. Można teraz usunąć akumulatorek z ładowarki i umieścić go w samochodzie Carrera RC, który jest gotowy do jazdy. Po zużytkowaniu akumulator musi 20 minut stygnąć zanim może zostać w pełni naładowany. Nieprze- strzeganie przerw może doprowadzić do uszkodzenia akumulatora. Za pomocą wkrętaka usunąć pokrywę komory na akumulatorek, która umieszczona jest w samochodzie Carrera RC. Wsuńcie Państwo zupełnie naładowany akumulator Carrera RC kierując logo do góry i wtyczkę do tyłu do oporu do komory baterii. Połączcie Państwo koniec kabla pojazdu Carrera RC z kablem akumulatora i umieść- cie Państwo oba kable obok akumulatora w komorze baterii. Zamknijcie Państwo pokrywę przy pomocy śrubokrętu. Przycisnąć przycisk przekaźnika i wyjąć schowek na baterie z kontolera. Przy wkładaniu baterii należy zwrócić uwagę na biegunowość baterii. Schowek na baterie ponownie wsunąć do kontrolera do momentu zaskoczenia zapadki. Pojazd Carrera RC i kontroler mogą funkcjonować jedynie w połączeniu. Przy początkowych problemach komu- nikacyjnych między pojazdem Carrera RC i kontrolerem, należy doprowadzić do ponownego ich połączenia. Poprzez przyciśnięcie przycisku sprzę- żenia na spodzie podwozia, pojazd Carrera RC i kontroler zostaną ponow- nie połączone. Przycisk sprzężenia należy przyciskać co najmniej 3 sekundy. Należy zwrócić uwagę na fakt, że kontroler musi być włączony. Włączyć samochód Carrera RC za pomocą przełącznika ON / OFF. Uwaga, ten pojazd osiąga prędkości do 35 km/h. Prosimy Państwa o ćwiczenie na pustych powierzchniach o wymiarach wyno- szących przynajmniej 4x4 m. Przy pierwszym użytkowaniu poruszajcie Państwo bardzo ostrożnie dźwignię gazu, ponieważ pojazd reaguje bardzo wrażliwie. Trenujcie Państwo wolną jazdę przynajmniej przez czas trwania wyładowania zawartości 2-3 akumulatorów zanim przejdą Państwo do szybkiej jazdy. Za pomocą ograniczników lub pustych puszek zbudować na dużej i wolnej przestrzeni tor wyścigowy. Szybka jazda na prostych odcinkach trasy i hamowanie na zakrętach to podsta- wowa technika sterowania podczas jazdy samochodem Carrera RC. Poćwiczmy! Można rozpocząć jazdę Włożenie baterii Wkładanie akumulatorka Ładowanie akumulatorka ZIELONY = gotowy do użytkowania CZERWONY = ładowanie43

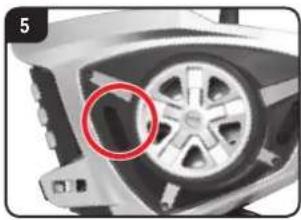

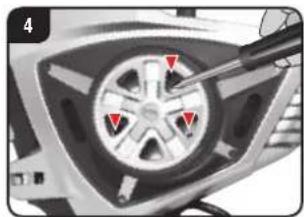

OFF Problem Przyczyna Sposób usunięcia usterki Model samochodu nie jedzie Przełącznik(i) na nadajniku lub/i modelu jest/są w pozycji „OFF” Włączyć Słaby akumulatorek w samochodzie lub brak akumulatorka Zamontować naładowany akumulatorek (baterie) System zabezpieczania przed przegrzaniem spowodował zatrzymanie auta ze względu na zbyt duże rozgrzanie Wyłączyć odbiornik. Pozostawić samochód RC przez około 30 minut do ochłodzenia Słaby akumulatorek/bateria w nadajniku lub w modelu samochodu Zamontować naładowany akumulatorek lub baterie Pojazd jest bardzo ciepły. Wyłączyc pojazd i kontroler i pozostawić pojazd przez około 30 minut do ostygnięcia. Brak kontroli Pojazd porusza się mimowolnie Najpierw włączyć nadajnik, dopiero potem pojazd. Jeżeli kontroler jest włączony, wtedy w przedniej części kontrolera świecą się czerwone lampy LED. TH-TRIMM Precyzyjne regulowanie prędkości W tym miejscu mają Państwo możliwość zmiany działania hamulców Państwa pojazdu. Sterowanie cyfrowe propoprcjonalne Dźwignia gazu do tyłu: jazda naprzód Dźwignia gazu do przodu: hamulce lub jazda do tyłu Steering-TRIMM Precyzyjne regulowanie sterowania Jeżeli pojazd nie jedzie prosto, mogą Państwo w tym miejscu precyzyjnie uregulować pojazd. Kontroler 2,4 GHz jest przeznaczony dla osób prawo i leworęcznych. Poprzez zmianę pozycji jednostki steru- jącej można go dopasować odpowied- nio do potrzeb. Zmiana funkcji poprzez zmianę pozy- cji śrub mechanizmu kierującego W celu przebudowy należy poluźnić trzy śruby wewnętrzne znajdujące się przy mechanizmie kierującym i przymo- cować je po przeciwnej stronie. Usunąć płytę przykrywającą znajdującą się po przeciwnej stronie i zamontować kie- rownicę po przeciwnej stronie. Ponow- nie ustalić trzy śruby wewnętrzne. Gotowe! Usuwanie problemów (usterek) Funkcje kontrolera Błąd i zmiany zastrzeżone Kolory / ostateczny wzorzec – zmiany zastrzeżone Techniczne i uwarunkowane wzorcem zmiany zastrzeżone Piktogramy = symbole Najnowszą wersję niniejszej instrukcji obsługi i informacje dotyczące dostępnych części zamiennych znajdą Państwo w dziale serwisu pod carrera-rc.com.44 ALKALINEALKALINEALKALINEALKALINE
