MANUALE UTENTE Hummer H3 CARRERA

• Contiene un solo modellino Gentile cliente Ci congratuliamo con Lei per l’acquisto del Suo modellino d’auto Carrera RC, prodotto secondo lo stato odierno della tecnica. Poiché miriamo costantemente all’evoluzione e al miglioramento dei nostri prodotti, ci riserviamo il diritto di eseguire in qualsiasi momento e senza preavviso modifiche tecniche e della dotazione, dei materiali e del design. Non è quindi possibile fare valere diritti a causa di piccole differenze del pro- dotto in Suo possesso rispetto ai dati e alle illustrazioni di queste istruzioni. Queste istruzioni per l’uso e il montaggio sono parte integrante del prodotto. L’inosservanza delle istruzioni per l’uso e delle avvertenze sulla sicurezza ivi contenute fa decadere qualsiasi diritto di garanzia. Conservi queste istruzioni per consultazioni successive e per l’eventuale cessione del modellino a terzi. Condizioni di garanzia I prodotti Carrera sono giocattoli tecnici di alta qualità che dovrebbero essere trattati con cura. Rispettare assolutamente le indicazioni delle istruzioni per l’uso. Tutte le parti vengono sottoposte a un controllo minuzioso (con riserva di modifiche tecniche e del modellino atte al miglioramento del prodotto). Se ciononostante dovessero manifestarsi difetti, viene concessa una garanzia nell’ambito delle seguenti condizioni: la garanzia copre difetti provati di materiale e fabbricazione presenti all’atto dell’acqui- sto del prodotto Carrera. Il periodo di garanzia è di 24 mesi a partire dalla data d’acqui- sto. La garanzia non copre i particolari soggetti ad usura, i danni derivanti da un tratta- mento/uso non appropriato o dovuti a interventi da parte di terzi. La riparazione deve essere eseguita solo dalla ditta Stadlbauer Marketing + Vertrieb GmbH o da un’azienda da lei autorizzata. Nell’ambito di questa garanzia, la Stadlbauer Marketing + Vertrieb GmbH provvederà, a sua discrezione, alla sostituzione completa del pro- dotto Carrera o delle sole parti difettose oppure a un rimpiazzo equivalente. La garan- zia non copre le spese di trasporto, imballaggio e viaggio nonché i danni addebitabili all’acquirente. Questi sono a carico del cliente. I diritti di garanzia possono essere esercitati esclusivamente dal primo acquirente del prodotto Carrera. Il diritto alla prestazione di garanzia esiste solo se

• viene inviato il tagliando di garanzia debitamente compilato insieme con il prodotto Carrera difettoso, la ricevuta dell’acquisto/fattura/scontrino di cassa

• non sono state effettuate modifiche arbitrarie del tagliando di garanzia

• il giocattolo è stato trattato e usato in modo appropriato secondo le istruzioni per l’uso

• i danni/malfunzionamenti non sono riconducibili a forza maggiore o normale usura. I tagliandi di garanzia non possono essere sostituiti. Indicazioni per gli Stati dell’UE: si rimanda all’obbligo di garanzia legale del vendi- tore nonché al fatto che questo obbligo di garanzia non viene limitato dalla garanzia in oggetto. Dichiarazione di conformità Con la presente, la Stadlbauer Marketing + Vertrieb GmbH dichiara che questo modellino, controller compreso, è conforme alle disposizioni fondamentali delle diret- tive CE: ...è conforme alle direttive CE 2009/48 e 2004/108/CE sulla compatibilità elettromagnetica e alle altre disposizioni rilevanti della direttiva 1999/5/CE (R&TTE). La dichiarazione di conformità originale può essere richiesta online nel sito: carrera-rc.com. Avvertenze! AVVERTENZA! A causa delle piccole parti ingeribili, questo giocat- tolo non è adatto per bambini di età inferiore ai 3 anni. AVVERTENZA! Pericolo di schiacciamento dovuto al funziona- mento! Prima di consegnare questo giocattolo al bambino, togliere tutti i mate- riali di imballaggio e il filo metallico di fissaggio. Conservare questa confezione e l’indirizzo per informazioni ed eventuali domande. Il simbolo qui raffigurato dei bidoni delle immondizie sbarrati indica che batterie, batte- rie ricaricabili, batterie a bottone, pacchi di batterie, batterie di apparecchiature, ecc. scarichi e apparecchi elettrici usati non devono essere smaltiti con i rifiuti domestici, poiché sono nocivi per la salute e l’am- biente. Aiuti a proteggere l’ambiente e la salute e parli anche con i Suoi bambini del corretto smaltimento delle batterie esauste e degli apparecchi elettrici usati. Le batte- rie e gli apparecchi elettrici usati devono essere portati agli appositi punti di raccolta, dove vengono riciclati correttamente. Non usare contemporaneamente tipi di batterie diversi o batterie nuove e usate. Togliere le batterie esauste dal giocattolo. Le batterie non ricaricabili non devono essere ricaricate. Le batterie ricaricabili devono essere ricaricate solo sotto la stretta sorveglianza di adulti. Prima di ricaricarle, togliere le batterie ricaricabili dal giocattolo. Non cortocircuitare i morsetti. Usare solo le batterie consigliate o quelle di un tipo equivalente. Se il caricabatteria viene usato regolarmente, controllare il cavo, il collegamento, i rivestimenti e altre parti. In caso di danni, il caricabatteria può essere rimesso in fun- zione solo dopo la riparazione. Volume della fornitura 1 x VW Touareg Hummer H3 1 x Controller 1 x Nastro a tracolla 1 x Caricabatteria 1 x Batteria ricaricabile 1 x 4 batterie AAA (non ricaricabile)1

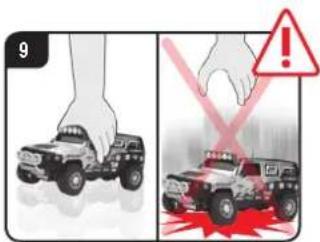

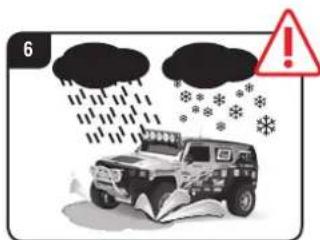

Prima e dopo l’uso, controllare la correttezza del montaggio della vettura Carrera RC. Eventualmente stringere viti e dadi. Una vettura Carrera RC è un modellino d’auto telecomandato, azionato da spe- ciali batterie ricaricabili. Usare solo le batterie agli ioni di litio originali Carrera RC. VERDE = ProntoROSSO = Carica Per la messa in funzione accendere dapprima il controller e quindi il vei- colo. Per lo spegnimento dopo l’uso procedere in ordine inverso! Per evitare che la vettura Carrera RC funzioni con un sistema di comando disturbato e quindi incontrollata, verifi- care lo stato della carica delle batterie del controller e della batteria della vet- tura. Mettere sempre l’auto sul pavimento con le mani. Non buttarla mai sul pavimento stando in piedi. La vettura Carrera RC è progettata esclusivamente per fini hobbistici e deve essere usata solo sulle piste e spazi appositi. Attenzione! Non usare la vettura Carrera RC nel traffico stradale. Evitare salti da trampolini o rampe più alti di 20 cm. Non passare sotto linee ad alta tensione o piloni di antenne radio e non usare in caso di temporali! Interferenze e pertur- bazioni atmosferiche possono causare malfunzionamenti. In caso di grandi dif- ferenze di temperatura tra il luogo di conservazione e quello di azionamento, per evitare la formazione di condensa e i malfunzionamenti da ciò risultanti atten- dere finché l’auto si è acclimatizzata. Attenzione alla punta dell’antenna, pericolo di lesioni! Non usare mai questo prodotto su manti erbosi. L’aggrovigliarsi dell’erba può ostacolare la rotazione degli assi e surriscaldare il motore. Con una vettura Carrera RC non devono essere traspor- tati animali, merci o persone. Per la pulizia del modellino non usare mai detergenti aggressivi. Non usare mai la vettura RC all’aperto in caso di pioggia o neve. L’auto non deve essere fatta passare in acqua, pozzanghere e neve e deve essere conservata in un luogo asciutto. Per evitare che la vettura Carrera RC cada in acqua, non usarla mai nei pressi di fiumi, stagni o laghi. Evitare di percorrere tratti esclusiva- mente di sabbia. Non esporre la vettura Carrera RC a irradiazioni solari dirette. Per evitare surriscaldamenti dell’elet- tronica dell’auto, a temperature supe- riori ai 35°C si devono effettuare brevi pause regolari. Norme di sicurezza1

Per evitare una cosiddetta scarica completa dell‘accumulatore, ricaricarlo assoluta- mente dopo l‘uso. Ricaricare l‘accumulatore di tanto in tanto (ca. ogni 2 - 3 mesi). L‘inosservanza del suddetto handling dell‘accumulatore può causare difetti.

• Il periodo di funzionamento continuo non deve superare la durata di 2 cariche dell’accumulatore. Dopo 2 ricariche dell’accumulatore si deve effettuare una pausa di ca. 20 minuti.

• Evitare l’uso permanente del motore.

• Se l’auto si spegne ripetutamente, l’accumulatore è scarico. Ricaricalo.

• Dopo l’uso togliere la batteria e disconnetterla.

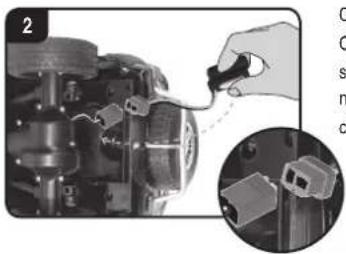

• Dopo l’uso pulire la vettura Carrera RC. Collegare dapprima la batteria Carrera RC con il caricabatteria accluso. Il raccordo ossia il collegamento tra batteria e carica- batteria è realizzato in modo da escludere l’inversione della polarità. Collegare il caricabatteria a una fonte di energia.Se la batteria è stato collegato cor- rettamente e il processo di carica avviene normalmente, la spia LED rossa si illumina permanentemente. Quando la batteria è completamente carica, la spia LED rossa commuta sul verde. La batteria può essere tolta e installata nella vettura Carrera RC che ora è pronta per l’uso. Dopo l’uso, l’accumu- latore deve raffreddarsi per min. 20 minuti prima di poter essere ricaricato completa- mente. L’inosservanza di questa pausa può causare difetti all’accumulatore. Con un cacciavite togliere il coperchio del vano della batteria della vettura Carrera RC. Inserire l’accumulatore Carrera RC comple- tamente carico nell’apposito vano fino all’ar- resto, con il logo rivolto verso l’alto e i con- nettori rivolti verso la parte posteriore. Collegare l’estremità del cavo dell’auto Carrera RC con quello dell’accumulatore e sistemare il cavo accanto all’accumulatore nel vano. Chiudere il coperchio con un cac- ciavite. Premere il pulsante di sblocco e togliere il vano batterie dal controller. Durante l’inserimento delle batterie assicu- rarsi che la polarità sia corretta. Reinserire il vano batterie nel controller facendolo scat- tare in posizione. Il veicolo Carrera RC e il controller sono stati interconnessi dalla fabbrica. Se inizialmente sorgessero problemi di comunicazione tra il veicolo Carrera RC e il controller, eseguire una riconnes- sione. Il veicolo Carrera RC e il controller ven- gono riconnessi premendo il relativo pulsante sul lato inferiore dello chassis. Il pulsante di interconnessione deve essere tenuto premuto per almeno 3 sec. a controller acceso. Accendere la vettura Carrera RC con l’interruttore ON/OFF. Attenzione! Quest’auto raggiunge velocità fino a 35 km/h. Allenarsi solo su una superficie libera di almeno 4 x 4 metri. La prima volta azionare la leva dell’acceleratore con molta cautela poiché l’auto reagisce in modo molto sensibile. Provi la guida lenta per almeno 2-3 cariche dell’accumulatore, prima di passare a manovre più veloci. Con cunei spartitraffico o lattine vuote, ecc. allestire un circuito per la vettura Carrera RC in un luogo spazioso e libero. La tecnica basilare di guida della vettura Carrera RC è l’accelerazione in rettilineo e la frenata in curva. Alleniamoci! Ora la corsa può iniziare Inserimento delle batterie Installazione della batteria Carica della batteria VERDE = ProntoROSSO = Carica23

OFF Problema Causa Rimedio Il modellino non funziona L’interruttore sul trasmettitore e/o il modellino è posizionato su »OFF« Accendere Batteria scarica o nessuna batteria nel modellino Inserire una batteria carica La protezione contro il surriscaldamento ha fermato l’auto a causa del forte riscaldamento Disinserire il ricevitore. Fare raffreddare la vettura Carrera RC per ca. 30 minuti Batteria ricaricabile/batterie scariche nel trasmettitore o modellino Inserire una batteria ricaricabile e/o una batteria cariche L’auto è molto calda. Spegnere l’auto e il controller e lasciare raffreddare la vettura per circa 30 minuti. Nessun controllo Il veicolo si mette in movimento non volutamente. Accendere prima il trasmettitore e poi il veicolo. Con riserva di errori e modifiche Con riserva di modifiche dei colori/design definitivo Con riserva di modifiche tecniche e dovute al design Pittogrammi = foto simboliche Soluzioni dei problemi Se il controller è acceso, le spie LED rosse nella zona anteriore del controller si illuminano. TH-TRIMM Regolazione di precisione della velocità Qui è possibile modificare l’effetto frenante della vettura. Guida digitale proporzionale Leva dell‘acceleratore indietro: avanti Leva dell‘acceleratore avanti: frenata o indietro Steering-TRIMM Regolazione di precisione dello sterzo Se il veicolo non procedesse diritto, qui è possibile regolarlo esattamente. Il controller 2,4 GHz è adatto per destri- mani e mancini e può essere adattato alle relative esigenze spostando l‘unità di guida. Funzione di commutazione grazie allo spostamento dell’unità di guida Per la trasformazione, svitare le tre viti all’interno dell’unità di guida e applicare quest’ultima sul lato opposto. Togliere la piastra di copertura del lato opposto e montare il volante su questo lato. Riavvitare le tre viti. Finito! Funzioni del controller La versione più attuale di queste istruzioni per l‘uso e le informazioni sui pezzi di ricambio sono disponibili su carrera-rc.com nell‘area assistenza.24 ALKALINEALKALINEALKALINEALKALINE
