Desert Rider - Giocattoli CARRERA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Veicolo radiocomandato
Marca	Carrera
Modello	Desert Rider
Categoria	Giocattolo
Alimentazione del veicolo	Batteria agli ioni di litio (inclusa)
Alimentazione del telecomando	2 pile di tipo AA (non incluse, 1,5 V)
Velocità massima	Fino a 20 km/h
Funzione Wheely	Sì (retromarcia poi avanti rapido)
Superficie di utilizzo consigliata	Suolo duro, piatto, asciutto
Età minima consigliata	Non adatto a bambini di età inferiore a 3 anni (piccole parti)
Portata del telecomando	Circa 20-30 m (stima)
Tempo di ricarica	Circa 1-2 ore (stima, non specificato)
Autonomia	Variabile in base all'uso, prevedere pause di 10-20 minuti tra le ricariche
Garanzia del produttore	24 mesi dalla data di acquisto
Ricambi	Disponibili sul sito carrera-rc.com
Manutenzione	Pulire con un panno asciutto, senza solventi aggressivi
Sicurezza elettrica	Non cortocircuitare, ricaricare sotto la supervisione di un adulto
Dichiarazione di conformità	Conforme alle direttive europee (disponibile su carrera-rc.com)
Accessori inclusi	Veicolo, telecomando, caricabatterie, batteria Li-Ion

Domande frequenti - Desert Rider CARRERA

Come associare il telecomando al veicolo?

Accendere prima il veicolo (interruttore ON/OFF), poi il telecomando. I LED lampeggiano poi restano accesi: il collegamento è stabilito. Se necessario, spegnere e riaccendere entrambi i dispositivi.

Come ricaricare la batteria del veicolo?

Utilizzare esclusivamente il caricabatterie fornito. Collegare prima la batteria al caricabatterie, poi il caricabatterie a una presa. La spia rossa indica la carica, verde quando è terminata. Lasciare raffreddare la batteria per 20 minuti dopo l'uso prima di ricaricarla.

Cosa fare se il veicolo non risponde?

Verificare che gli interruttori del veicolo e del telecomando siano su ON. Assicurarsi che la batteria del veicolo e le pile del telecomando siano cariche. Se il veicolo si è fermato davanti a un ostacolo, spegnerlo e riaccenderlo. In caso di surriscaldamento, lasciare raffreddare per 30 minuti.

Come eseguire un Wheely?

Fare retromarcia rapidamente, poi passare immediatamente in avanti. Con un po' di pratica, la parte anteriore del veicolo si solleva.

Si può usare il veicolo sull'erba?

No, l'uso è vietato su prato o erba. L'erba può avvolgersi attorno agli assi e causare il surriscaldamento del motore.

Qual è la velocità massima del veicolo?

La velocità massima è di 20 km/h. Si consiglia di esercitarsi prima su una superficie vuota di almeno 2,5 x 2,5 metri.

Come correggere la direzione se il veicolo tira a sinistra o a destra?

Utilizzare il pezzo di regolazione situato sotto il veicolo per regolare la direzione. Ruotarlo leggermente nel senso opposto alla deviazione.

Devo lasciare raffreddare il veicolo dopo l'uso?

Sì, lasciare raffreddare il veicolo almeno 20 minuti prima di ricaricare la batteria. In caso di caldo intenso (oltre 35 °C), fare pause regolari per evitare il surriscaldamento dell'elettronica.

Come pulire il veicolo?

Pulirlo con un panno asciutto. Non usare mai solventi aggressivi o acqua. Evitare di guidare in acqua, neve o sabbia.

Dove trovare i ricambi?

I ricambi e le informazioni sono disponibili sul sito carrera-rc.com nell'area di servizio.

MANUALE UTENTE Desert Rider CARRERA

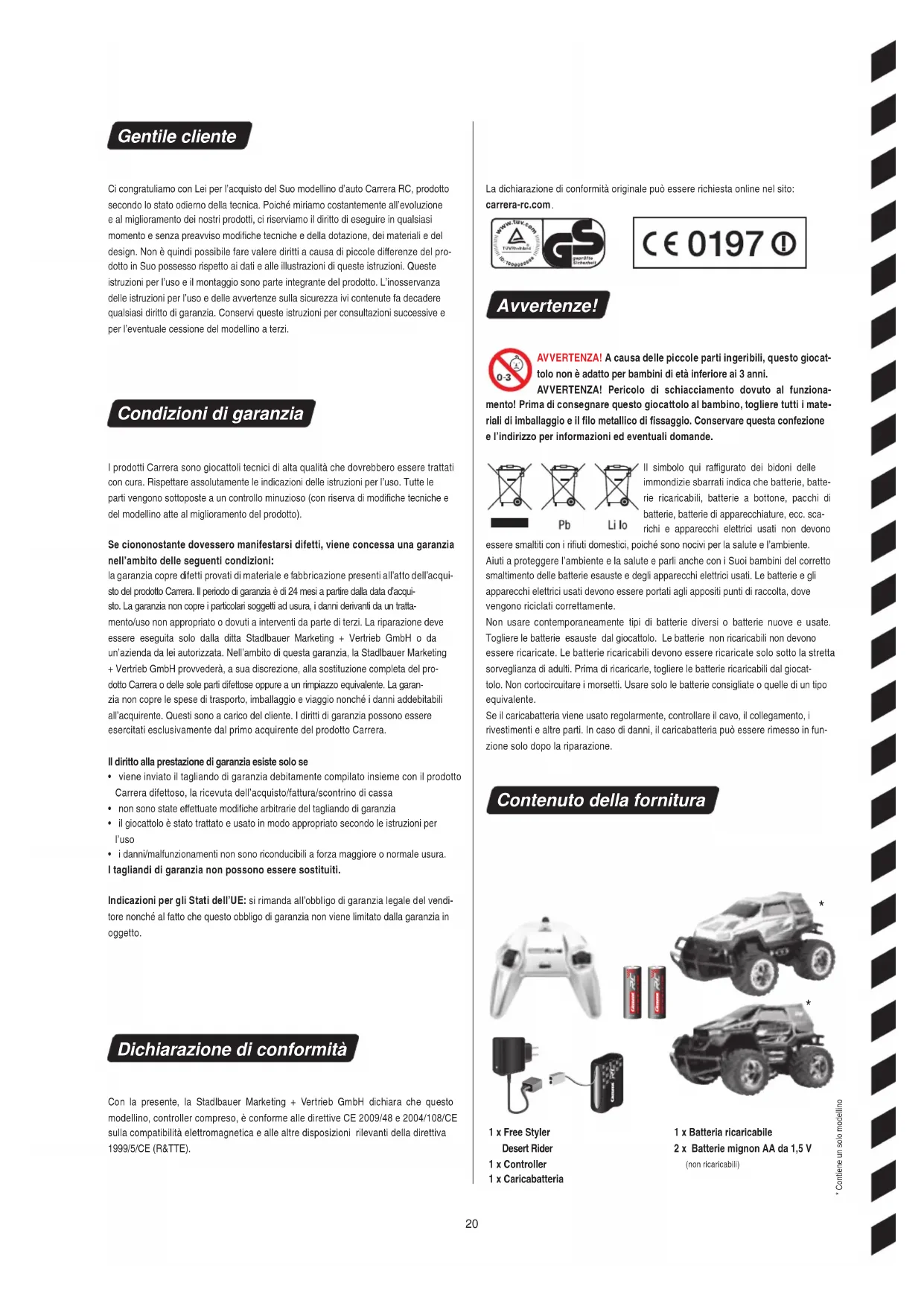

Istruzioni per il montaggio e l'uso 20

Con riserva di modifiche tecniche e dovute al design

Ci gratuliamo con Lei per l'acquisto del Suo modellino d'auto Carrera RC, prodotto secondo lo stato odiero della tecnia. Poiché miriamo costamente all'evoluzione e al miglioramento dei nostri prodotti, ci riserviamo il diritto di esguire in qualiasi段时间e e nella preavviso modifiche tecniche e della dotazione, dei materiali e del design. Non è quindi possibile fare valere diritti a causa di piccole differenze del prodotto in Suo possesso rispetto ai dati e alle illustrazioni di queste istruzioni. Queste istruzioni per l'uso e il montaggio sono parte integrante del prodotto. L'inosservanza delle istruzioni per l'uso e delle avvertenze sulla sicurezza è continue fa decadere qualiasi diritto di garanzia. Conservi queste istruzioni per consultazioni successive e per l'eventuale cessione del modellino a terzi.

Condizioni di garanzia

I prodotti Carrera sono glacattoli tecnici di alta qualità che dovrebbero essere trattati con cura. Rispectare assolutamente leindicazioni delle istruzioni per l'uso. Tutte le parti vengono sottoposte a un controllo minuzioso (con riserva di modifiche tecniche e del modellino atte al miglioramento del prodotto).

Se cionostante dovessero manifestarsi difetti, viene concessa una garanzia nell'ambito delle seguenti condizioni:

la garanzia copre difetti provati di materiale e fabbricazione presenti all'atto dell'acqui-sto del prodotto Carrera. Il periodo di garanzia è di 24 giorni a partire nella data d'acqui-sto. La garanzia non copre i particolari soggetti ad usura, i dati derivanti da un trattamento/uso non appropriato o dovuti a intervenuti da parte di terzi. La riparazione devese essere eseguita solo alla ditta Stadlbauer Marketing + Vertrieb GmbH o da un'azienda da lei autorizzata. Nell'ambito di esta garanzia, la Stadlbauer Marketing + Vertrieb GmbH provedera, a sua discrezione, alla sostituzione completa del prodotto Carrera o delle sole parti difettose oppure a un rimpiazza equivalente. La garanzia non copre le spesse di trasporto, imballaggio e viaggio nonché i dati addebitabili all'acquirente. Questi sono a carico del cliente. I diritti di garanzia possono essere eserciti ate esclusamente dal primo acquirente del prodotto Carrera.

Il diritto alla prestazione di garanzia esiste solo se

• viene inviato il tagliando di garanzia debitamente compilato insieme con il prodotto Carrera difettoso, la ricevuta dell'acquisto/fattura/scontrino di cassa
  non sono state effettuate modifiche arbitrarie del tagliando di garanzia
• il giocattolo è stato trattato e usato in modo appropriato secondo le istruzioni per l'uso
• i danni/malfunzionamenti non sono riconducibili a forza maggiore o normale usura.
  I tagliandi di garanzia non possono essere sostituiti.

Indicazioni per gli Stati dell'UE: si rimanda all'obbligo di garanzia legale del venditore nonché al fatto che Anything obligo di garanzia non viene limitato alla garanzia in oggetto.

Dichiarazione di conformità

Con la presente, la Stadlbauer Marketing + Vertrieb GmbH dichiara che questo modellino, controller compreso, è conforme alle direttive CE 2009/48 e 2004/108/CE sulla compatibilità elettromagnetica e alle altre disposizioni rilevanti della direttiva 1999/5/CE (R&TTE).

La dichiarazione di conformità originale cui si sono richiesta online nel site: carrera-rc.com.

Avvertenze!

AVVERTENZA! A causa delle piccole parti ingeribili, quello giocat- tolo non è adatto per bambini di età inferiore ai 3 anni.

AVVERTENZA! Pericolo di schiacciamento dovuto al funzionamento! Prima di consegnare quello giocattolo al bambino, togliere tutti i materiali di imballaggio e il filo metallico di fissaggio. Conservare quella confezione e l'indirizzo per informazioni ed eventuali domande.

Il simbolo qui raffigurato dei bidoni delle immondizie sbarrati indica che batterie, batterie ricaracibili, batterie a bottone, pacchi di batterie, batterie di apparecchiature, ecc. scarichi e apparecchi elettrici usati non devono

essere smaltiti con i rifiuti domestici, poiché sono nocivi per la salute e l'ambiente.

Aiuti a proteggere l'ambiente e la salute e parlìanche con i Suoi bambini del corretto smaltimento delle batterie ESAuste e degli apparecchi elettrici usati. Le batterie e gli apparecchi elettrici usati devono essere portatiagli apposti puniti di raccolta, dove vengono riciclati correttamente.

Non usare contemporaneamente tipi di batterie diversi o batterie nuove e usate. Togliere le batterie esauste dal giocattolo. Le batterie non ricaricabili non devono essere ricaricate. Le batterie ricaricabili devono essere ricaricate solo quello la stretta sorvegianza di adulti. Prima di ricaricare, tagliere le batterie ricaricabili dal giocatolo. Non cortocircuitare i morsetti. Usare solo le batterie consigilate o quella di un tipo equivalente.

Se il caricabatteriaiene usato regolarmente, controllare il cavo, il collegamento, i rivestimenti e altre parti. In caso di danni, il caricabatteria può essere rimesso in funzione solo dopo la riparazione.

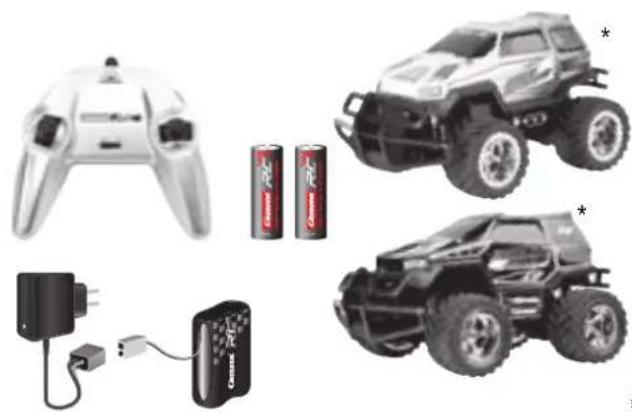

Contenuo della fornitura

1xFree Styler Desert Rider
1 x Controller
1 x Caricabatteria

1 x Batteria ricaricable 2x Batterie mignon AA da 1,5 V (non ricarabicil)

Norme di sicurezza

Una vettura Carrera RC è un modellino d'auto telecommando, azionato da speciali batterie ricaricabili. Usare solo le batterieagliioni di litiooriginali Carrera RC.

Prima di caricarlo,togliere l'accumulatore della vettra.

La vetura Carrera RC è progettata esclusivamente per fini hobbisticheve dessere usata solo sulle piste e spazi apposti.

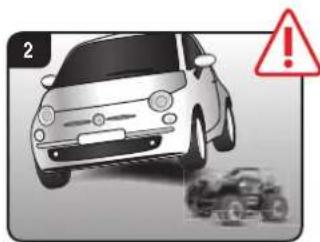

Attenzione! Non usare la vettura Carrera RC nel traffico stradale.

Non passare sotto linee ad alla tensione o piloni di antennre radio e non usare in caso di temporali Interferenze e perturbazioni atmospheriche possono causare malfunzionamenti. In caso di granidi differenze di temperatura tra il luogo di conservazione e quello di azionamento, per evitare la formazione di condensa e i malfunzionamenti da cui risultanti attendere finché l'auto si è acclimatizzata.

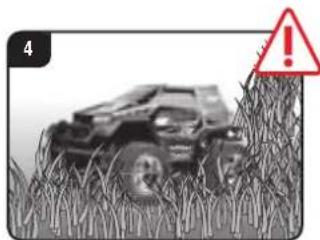

Non usare mai quello prodotto su manti erbosi. L'aggrevigiliarsi dell'erba cui ostacolare la rotazione degli asso e surscaldare il motore. Con una vettura Carrera RC non devono essere trasportati animali, miglior o persone.

Non usare mai la vetura RC all'aperto in caso di pioggia o neve.

L'auto non delve essere fattà passare in acqua, pozzanghere e neve e deiessere conservata in un luogo asciutto.

Per evitare che la vettura Carrera RC cada in acqua, non usarla mai nei pressi di fiumi, stagni o lachi.

Evitare di percorrere tratti escludamente di sabbia.

Non esporre la vettura Carrera RC a irradiazioni solari dirette.

Per evitare surriscaldamenti dell'elettronica dell'auto, a temperature superiore ai 35^ si devono effettuare brevi pause regolari.

Non esporre mai la vettura Carrera RC a una variazione di carico permanente -cioe guida continua alternata avanti e indietro.

Mettere sempre l'auto sul pavimento con le mani. Non buttaria mai sul pavimento stando in piedi.

Evitare salti da trampolini o rampe più alti di 15 cm.

Per la pulizia del modelino non usare mai detergenti aggressivi.

Per evitare che la vettra Carrera RC funzioni con unsystema di lavoro disturbato e quindi incontrollata, verificare lo stato della carica delle batterie del controller e della batteria della vetura. Non cortocircuitoaricabatterie e alimentatori.

Prima e dopo l'uso, controllare la correttezza del montaggio della vettura Carrera RC. Eventually stringere viti e dadi.

Carica della batteria

Collegare daprima la batteria Carrera RC con il caricabatteria acclo. Il raccordo ossia il collegamento tra batteria e caricabatteria è realizato in modo da escludere l'inversione della polarità. Collegare il caricabatteria a una fonte di energia. Se la batteria è stato collegato correttamente e il processo di carica avviene normalmente, la spia LED rossa si illumina permanente. Quando la batteria è completamente carica, la spia LED rossa commuta sul verde. La batteria può essereolta e installata nella vettura Carrera RC che ora è pronta per l'uso. Dopo l'uso, l'accumulatore delve rafreddarsi per min. 20 minuti prima di poter essere ricaricato completeness. L'inosser- Carea di questa pausa può causare difetti all'accumulatore.

Per evitare una cosiddetta scarica completa dell'accumulatore, ricaricarlo assolutamente dopo l'uso. Ricaricare l'accumulatore di tanto in tanto (ca. agli 2 - 3 mesi). L'inosservanza del suddetto handling dell'accumulatore cui causare difetti. La carica dell'accumulatore deve essere effettuata sulla sorvegianza di un adulto! Gli accumulatorati devono essere caricati solo da adulti o da bambini di almeno 8 anni.

Installazione della batteria

Con un cacciavite togliere il coperchio del vano della batteria della vetura Carrera RC.

Collegare l'estremita del cavo della vettura Carrera RC con quella della batteria. Inserire la batteria. Con un cacciavite avvitare il coperchio.

Inserimento delle batterie

Con un cacciavite aprie il vano batterie e insertire le batterie nel controller, facendo attenzione alla polaitia.Non usare mai contemporaneamente batterie nuove e vecchie o di produttori diversi.Dopo la chiusura del vano, con l'aioo dell'interruttore di potenza sul lato anteriore si puo verificare la funzionalita del controller. Se I'interruttro di potenza è posizionato su ON e il controller funziona correttamente, il LED in alto al centro del controller dovrebbe illuminarsi di rosso.

Ora la corsa può iniziare

La vettura Carrera RC e il controller sono collegati alla fabbrica.

1.Accendere la vettra con l'interutore ONOFF. IL LED sul lato superiore della vettra lampeggia ritmicatione.

1. Accendere il controller. Il LED sul controller lampeggia ritmicamente.

Dopo alcuni secondi, i LED sulla vettura e sul controller si illuminano permanente. Il collegamento è stabilito.

Regolazione dello sterzo Se durante l'uso della vetura Carrera RC si constata che tira a destra o a sinistra, la traiettoria può essere corretta con il dispositivo di regolazione visible nel disegno.

Alleniamoci!

Attenzione! Quest'auto raggiunge velocità fino a 20 km/h. Allenarsi solo su una superficie libera di almeno 2.5 x 2,5 metri. La prima volta azionare con precauzione la leva del gas, perché la vettura reagisce con sensibilità. Esercitarsi con la guida lenta per almeno 2-3 cariche dell'accumulatore, prima di passare a manovre più velociti.

Con cunei spartitraffico o latnine vuote, ecc. allestire un circuito per la vettura Carrera RC in un luogo spazioso e libero. La tecnia basilare di guida della vettura Carrera RC è l'accelerazione in rettilinoe e la frenata in curva.

• Quando si sostitulisce il primo accumulatore con il secondo, si delve rispetto una pausa di guida di almeno 10 minuti. Alla sostituzione successiva, una pausa di almeno 20 minuti.
• Evitare l'uso permanente del motore.
• Se l'auto si spegne ripetulamente, l'accumulatore è scarico. Ricaricalo.
• Dopo 30 minuti di inattività, il controller e l'auto si spengono automaticamente. Per il riutilizzo, posizionare l'interruttore ON/OFF del controller & dell'auto prima su OFF e quindi di nuovo su ON.
  Per lo spegnimento dopo l'uso procedere in ordine inverso.
• Dop o l'uso togliere la batteria e disconnetterla. Per evitare una cosidetta scarica completa dell'accumulatore, ricaricario assolutamente dato l'uso.
• Conservare sempre l'accumulatore all'esterno della vettura.
• Dopo l'uso pulire la vettura Carrera RC.

Funzioni del controller

Servo Tronic

Con i joystick si possono effettuare sterzate e manovre precise.

Joystick sinistro: guida in avanti e indietro a diverse velocità

Joystick destro: sterzata a destra e sinistra con angoli di sterzata diversi

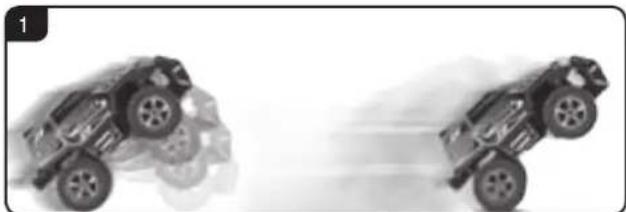

Funzione impennata

Con un po' di pratica riesceanche la funzione Wheely.A什麽 scopo fare andare velocimento il veicolo in retromarcia e poi di nuovo velocamento in avanti.

Solutioni dei problemi

ProblemaCausaRimedio
Il modellino non funziona	L'interruttore sul trasmettitore e/o il modellino è posizionato su «OFF« Accede
	Batteria scarica o nessuna batteria nel modellino Inserire una batteria carica
	L'auto si è fermata davanti a un ostacolo.	La protezione contro sovratensioni ha disinserito l'auto. Posizione l'interruttore ON/OFF dell'auto prima su OFF e quando su ON e mettere l'auto su una superficie libera.
	Batteria ricaricabile/batterie scariche nel trasmettitore o modellino	Inserire una batteria ricaricabile e/o una batteria cariche
	Il controller potrebbe non essere collegato correttamente con il ricevitore nel modello	Stabilire un collegamento tra modello e controller procedendo come descritto sotto "Ora la corsa più iniziare".
	Il trasmettitore si è disattivato automaticamente dopo 30 minuti.	Per il rutilizzo, posizionale l'interruttore ON/OFF del controller & dell'auto prima su OFF e quando di nuovo su ON.
	L'auto è molto calda.	Spagnere l'auto e il controller e lasciare raffreddare la vettura per circa 30 minuti.
	La protezione contro il surriscaldamento ha fermato l'auto a causa del forte riscaldamento	Disinserire il ricevitore. Fare raffreddare la vettura Carrera RC per ca. 30 minuti
Nessun controllo	Il veicolo si mette in movimento non volutamente.	Accendere prima il trasmettitore e poi il veicolo.

La versione piu attuale di queste istruzioni per l'uso e le informazioni sui pezzi di ricambio sono disponibili su carrera-rc.com nell'area assistenza.
