BRUKSANVISNING Desert Rider CARRERA

• Inneholder kun samme modell. Kjære kunde, Gratulerer med din nye Carrera RC-modellbil. Den er produsert etter dagens tekniske standard. Siden vi alltid strever etter å videreutvikle og forbedre våre produkter, forbe- holder vi oss retten til tekniske endringer og angående utstyr, materiell og design til en hver tid, uten forhåndsopplysning om dette. Dermed kan man ikke rette krav på grunn av små avvik i produktet angående data og bilder i denne veiledningen. Denne bruks- anvisningen og monteringsveiledningen er en del av produktet. Ved ignorering av bruksanvisningen og sikkerhetshenvisningene i denne, utgår garantien. Denne vei- ledningen må oppbevares for informasjon og eventuelt til å gi videre til tredjemann. Garantibetingelser Carrera-produkter er teknisk kvalitative produkter som må behandles grundig og for- siktig. Vær absolutt oppmerksom på henvisningene i bruksanvisningen. Alle deler gjennomgår en grundig kontroll (med forbehold om tekniske endringer og modellend- ringer for forbedring av produktet). Hvis det allikevel skulle oppstå feil, så garanteres det en garanti i rammen av  følgende garantibetingelser: Garantien omfatter beviselige material- eller fabrikasjonsfeil som fantes på Carrera- produktet da det ble kjøpt. Garantifristen er 24 måneder fra kjøpedato. Garantien ute- lukkes for slitedeler, skader som oppstår gjennom uriktig behandling/bruk eller frem- mede inngrep. Reparasjoner får kun gjennomføres av Stadlbauer Marketing + Vertrieb GmbH eller en bedrift som er autorisert av dette firmaet. I rammen av denne garantien velger Stadlbauer Marketing + Vertrieb GmbH om hele Carrera-produktet skal skiftes ut eller kun de defekte delene eller det blir gitt en likeverdig erstatning. Garantien ute- lukker transport-, emballasje- og fraktkostnader i tillegg til skader som forårsakes av kjøper. Disse betales av kjøper. Garantien gjelder kun for første kjøper av Carrera- produktet. Man kan kun bruke garantien når

• riktig utfylt kort sendes inn sammen med det defekte Carrera-produktet og kvitterin- gen/kasselappen.

• ingen egne endringer ble foretatt på dette garantikortet.

• leketøyet ble behandlet i henhold til bruksanvisningen og ble brukt forskriftsmessig.

• skadene/feilfunksjonene ikke gjelder stor vold eller driftsbetinget slitasje. Garantikort kan ikke erstattes. Henvisning for EU-land: Det henvises om lovmessig garantiplikt til selgeren, og om at denne garantiplikten ikke innskrenkes gjennom gjenstandens garanti. Samsvarserklæring Hermed erklærer Stadlbauer Marketing + Vertrieb GmbH, at denne modellen, inklu- siv kontroller, er i overensstemmelse med de grunnleggende kravene til følgende EF-direktiv: EF direktiv 2009/48 og 2004/108/EF om elektromagnetisk kompatibilitet og de andre relevante forskriftene til direktiv 1999/5/EF (R&TTE) gjelder. Original samsvarserklæring kan fås under carrera-rc.com. Varselhenvisninger! OBS! Dette leketøyet er ikke egnet for barn under 3 år pga, små deler  ka n svelges. OBS! Funksjonsbetinget fare for innklemming! Fjern all  emballasje og festetråder før du gir leketøyet til barnet. For informa- sjoner  og  eventuelle  spørsmål  ber  vi  deg  om  å  oppbevare  emballasje  og  adresse. Symbolet som vises her med gjennomstreket søppeldunk skal henvise om at tomme batterier, akkumulatorer, knappeceller, akkumulatorpak- ker, apparatbatterier, elektriske apparater etc. ikke skal i husholdningssøppelet, for disse skader miljøet og helsen. Hjelp vennligst til med å opprettholde miljøet og helsen, og gi barna dine også beskjed om riktig deponering av brukte batterier og elektriske apparater. Batterier og elektriske apparater skal leveres inn til de kjente samleste- dene. Slik tilføres de riktig resirkulering. Ulike batterityper eller nye og brukte batterier får ikke brukes sammen. Tomme batte- rier må tas ut av leketøyet. Batterier som ikke skal gjennopplades må heller ikke lades opp. Oppladbare batterier skal kun lades under tilsyn av voksne. Oppladbare batterier må tas ut av leketøyet før lading. Forbindelsesklemmer må ikke kortsluttes. Det må kun brukes anbefalte batterier eller batterier av lik type. Ved regelmessig bruk av lade- apparatet må dette kontrolleres på kabel, forbindelse, tildekninger og andre deler. I skadetilfeller får ladeapparatet kun tas i bruk etter en reparasjon. Leveringsomfang 1 x Free Styler       Desert Rider   1 x  Kontroller 1 x Lanyard 1 x Ladeapparat 1 x Akkumulator 2x 1 ,5 V  Mignon AA batterier  

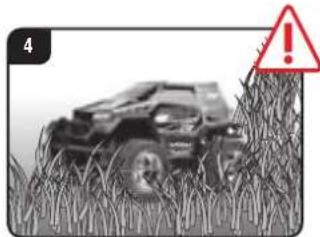

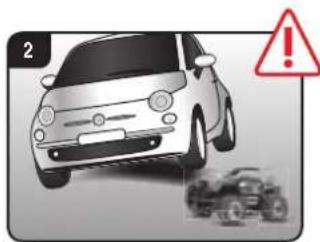

GRØNN=KlarRØD=Lade Carrera RC-kjøretøyet er kun bestemt for hobbyformål, og får kun brukes på dertil bestemte baner og plasser. OBS! Ikke bruk Carrera RC-kjøretøyet i veitrafikken. Et Carrera RC-kjøretøy er en fjernstyrt modellbil som brukes med spesielle kjøre-akkumulatorer. Det er kun tillatt å bruke de originale Carrera RC Li-Ion-akkumulatorene. Før du lader opp batteriet, må du fjerne det fra kjøre- tøyet. Atmosfæriske feil kan føre til funksjons- feil. Vennligst vent til kjøretøyet har akkli- matisert seg hvis det finnes store tempe- raturforskjeller mellom lagringssted og kjørested. Slik unngås dannelse av kon- densvann og dermed funksjonsfeil. Du må aldri kjøre med dette produktet på gresset. Gress som setter seg fast kan hindre dreining av aksene og opp- varme motoren. Det må ikke transpor- teres gods, personer eller dyr med Car- rera RC- kjøretøy. Du må aldri kjøre ute i regn eller snø med Carrera RC-kjøretøyet. Kjøretøyet må ikke kjøre gjennom vann, dammer eller snø, og det må lagres tørt. Kjøretøyet må aldri brukes i nærheten av elver, dammer eller sjøer, slik at Carrera RC-kjøretøyet ikke faller i vannet. Unngå kjøring på strekninger som kun består av vann. Carrera RC-kjøretøyet må aldri utsettes for direkte sol. For å unngå overoppheting i elektronik- ken til kjøretøyet må man legge inn regelmessige hvilepauser ved en tem- peratur på over 35°C . Sikkerhetsbestemmelser Ditt Carrera RC-kjøretøy må aldri utset- tes for permanent lastskifte, dvs. stadig kjøring frem og tilbake. Unngå hopp fra ramper eller annet som har en høyde på over 15 cm. Sett alltid kjøretøyet ned på bakken for hånd. Du må aldri kaste kjøretøyet ned på bakken. Bruk aldri skarpe løsningsmidler for ren- gjøring av modellen din. For å unngå at Carrera RC-kjøretøyet kjører med feil i styresystemet, og dermed kjører ukontrollert, skal bat- teriene til kontrolleren og kjøretøyets akkumulator kontrolleres for riktig ladetil- stand med jevne mellomrom. Batterila- dere og stikkontakter må ikke kortslut- tes. Riktig montering av Carrera RC-kjøre- tøyet må alltid kontrolleres før og etter hver kjøring, eventuelt må skruer og muttere ettertrekkes.58

Etter bruk må akkumulatoren lades, slik at en total utladning forhindres. Akkumula- toren må lades opp med jevne mellomrom (ca. hver 2-3 måned). Hvis denne håndte- ringen av akkumulatoren ignoreres, kan det oppstå en defekt.  Batteriet må lades  under oppsikt av en voksen per son!  Batterier skal kun lades av voksne personer,  eller av barn som er minst 8 år gamle. La oss øve! Åpne batterirommet med en skrutrekker og sett batteriene inn i kontroller. Se til at du har riktig polaritet. Du må aldri bruke nye og gamle batterier samtidig, eller batterier fra ulike produsenter. Etter at rommet lukkes kan du kontrollere funksjonen til kontrolleren med hjelp av power-bryteren på fremsiden. Når Power-bryteren er i ON-posisjon og ved riktig funksjon skal LED oppe i midten av kontrolleren lyse rødt. GRØNN=KlarRØD=Lade Nå kan man begynne å kjøre Sette inn batteriene Sette inn akkumulator Opplading av akkumulatoren OBS, dette kjøretøyet oppnår hastig- heter på innti l 20 km/t.   Prøv deg frem på en fri flate med min. 2,5x2,5 meter størrelse. Gasspedalen  må betjenes svært forsiktig første  gang, for kjøretøyet reagerer sensi- belt. Du kan øve deg i å kjøre langsomt 2-3 akkumulatorladinger før du går over til rask manøvrering. 1.Carrera RC kjøretøyet slås på over ON/OFF bryteren. LED på oversiden av kjøretøyet blinker rytmisk.

2. Slå kontrolleren på. LED på kontroller

blinker rytmisk. Etter et par sekunder lyser LED på kjø- retøy og på kontroller permanent. Bin- dingen er avsluttet. Carrera RC kjøretøyet og kontrolleren ble forbundet på fabrikken. Justering av styringen Hvis det viser seg at Carrera RC-kjøre- tøyet trekker mot høyre eller venstre, så kan man justere kjøresporet med juste- ringsbryteren som vises i tegningen. Vennligst forbind først Carrera RC-akkulu- mator med vedlagt ladeapparat. Forbin- delsesstykket eller forbindelsen mellom akkumulator og ladeapparat er produsert slik at feil polaritet utelukkes. Forbind ladeap- paratet med en energikilde. Når akkumulatoren ble riktig forbundet, og ladeprosessen skjer normalt, så lyser den røde LED-lampen konstant. Når akkumulato- ren er helt oppladet skifter den røde LED- lampen til grønt lys. Akkumulatoren kan fjer- nes og installeres i ditt Carrera RC-kjøretøy, og er nå klart til bruk. Akkumulatoren må kjøle seg ned i min. 20 minutter etter bruk, før den kan lades helt opp igjen. Hvis dette ignoreres, så kan akkumulatoren ødelegges. Fjern dekselet til akkumulatorrommet i Car- rera RC-kjøretøyet med en skrutrekker. Skyv fulloppladet Carrera RC akkumulator med logotrykket pekende opp og pluggene pekende bak, helt inn i rommet. Forbind kabelenden til Carrera RC-kjøre- tøyet med akkumulatoren, og stuv kabelen inn ved siden av akkumulatoren i rommet. Lukk dekselet med en skrutrekker.2

Kontrollerfunksjoner Høyre joystick: styrie mot høyre og venstre med forskjellige rattposisjoner for presis styring Med forbehold om feil og endringer Farger/endelig design - med forbehold om endringer Med forbehold om tekniske endringer og endringer i design Piktogrammer = Symbolbilder

Med joystickene kan du gjennomføre presise styrings- og kjøringsmanøvre- ringer. Venstre joystick: fremover og bakover i forskjellige hastigheter Problemløs ninger Du finner nyeste versjon av bruksanv isningen og informasjon om tilgjengelige reservedeler på services idene på carrera-rc.com.  Problem Årsak Løs ning Modellen kjører ikke Bryter på kontroller og/eller modell står på ”OFF” Innkopling Svak eller overhode ingen akkumulator i modellen Legg inn oppladet akkumulator Bilen har stoppet pga. en hindring. Overspenningsbeskyttelsen har slått av bilen. ON/OFF bryteren på kjøretøyet settes på OFF, så på ON igjen og plasseres på en ledig flate. Svak(t) akkumulator/batteri i kontroller eller modell Legg inn oppladet akkumulator eller batteri Kontroller er ev. ikke bundet riktig med mottakeren i modellen. Opprett en forbindelse mellom modell og kontroller som beskrevet under “Nå kan man begynne å kjøre”. Senderen slo seg av automatisk etter 30 minutter. For å kjøre på nytt settes ON/OFF bryteren på kontroller & kjøretøy først på OFF, og deretter på ON. Kjøretøyet er svært varmt. Slå av kjøretøy og kontroller, og la kjøretøyet kjøle seg ned i omtrent 30 minutter. Overopphetingsbeskyttelsen har stoppet kjøretøyet pga. for sterk oppvarming Slå av mottaker RC-kjøretøyet må kjøles ned i omtrent 30 minutter Ingen kontroll Kjøretøyet beveges utilsiktet Slå først på sender, så kjøretøy. Bygg opp en Carrera-RC kjørebane med hjørnebegrensninger eller tomme bokser osv. på en stor, fri flate. Den grunnleggende styreteknikken under kjøring med et Carrera RC-kjøretøy er: kjør fort på rette strekninger, og brems i svingene.

• Ved skifte fra første til andre akkumulator må man overholde en kjørepause på  minst 10 minutter. Skiftet deretter må man overholde en hvilepause på minst   20 minutter.

• Unngå permanent m o torbruk.

• Hvis kjøretøyet slår seg av flere gan ger etter hverandre automatisk, så er akku- mulatoren tom. Akkumulatoren må lades opp. 

• Etter 30 minutter i ro s lår kontrolleren og kjøretøyet seg av automatisk. For å  kjøre på nytt settes ON/OFF bryteren på kontroller & kjøretøy først på OFF, og  deretter på ON.

• Slå av i omvendt rekkefølge etter at du har kjørt ferdig! 

• Etter kjøring tas akkumulatoren ut eller klemmes av. Etter bruk må akkumulato- ren lades, slik at en total utladning forhindres.

• Batteriet må alltid oppbevares utenfor kjøretøyet. 

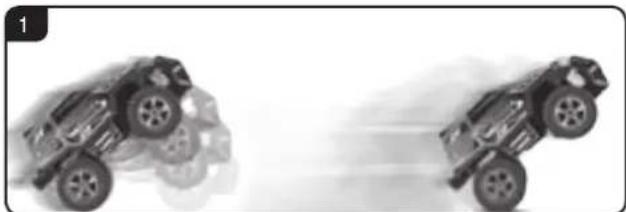

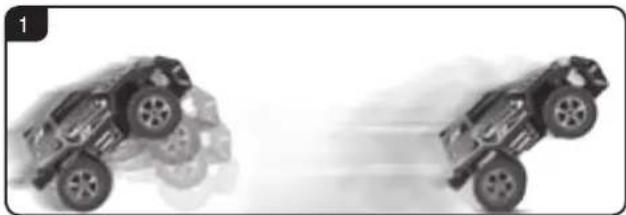

• Carrera RC-kjøretø yet må rengjøres etter kjøring. Wheelyfunksjon Med litt øvelse får du til Wheely funksjonen. Kjør raskt bakover først, deretter raskt fremover.
