Produkttyp	Funkgesteuertes Fahrzeug
Marke	Carrera
Modell	Desert Rider
Kategorie	Spielzeug
Fahrzeugstromversorgung	Lithium-Ionen-Akku (enthalten)
Stromversorgung der Fernbedienung	2 AA-Batterien (nicht enthalten, 1,5 V)
Höchstgeschwindigkeit	Bis zu 20 km/h
Wheely-Funktion	Ja (Rückwärtsfahren dann schnelles Vorwärtsfahren)
Empfohlener Untergrund	Harter, ebener, trockener Boden
Mindestalter	Nicht geeignet für Kinder unter 3 Jahren (Kleinteile)
Reichweite der Fernbedienung	Ca. 20-30 m (Schätzung)
Ladezeit	Ca. 1-2 Stunden (Schätzung, nicht angegeben)
Betriebsdauer	Variabel je nach Nutzung, 10-20 Minuten Pausen zwischen den Ladevorgängen einplanen
Herstellergarantie	24 Monate ab Kaufdatum
Ersatzteile	Erhältlich auf der Website carrera-rc.com
Pflege	Mit einem trockenen Tuch reinigen, keine aggressiven Lösungsmittel verwenden
Elektrische Sicherheit	Nicht kurzschließen, unter Aufsicht eines Erwachsenen laden
Konformitätserklärung	Entspricht den EU-Richtlinien (verfügbar auf carrera-rc.com)
Enthaltenes Zubehör	Fahrzeug, Fernbedienung, Ladegerät, Li-Ionen-Akku

Häufig gestellte Fragen - Desert Rider CARRERA

Wie verbinde ich die Fernbedienung mit dem Fahrzeug?

Schalten Sie zuerst das Fahrzeug ein (ON/OFF-Schalter), dann die Fernbedienung. Die LEDs blinken und leuchten dann dauerhaft: Die Verbindung ist hergestellt. Falls nötig, schalten Sie beide Geräte aus und wieder ein.

Wie lade ich den Akku des Fahrzeugs auf?

Verwenden Sie ausschließlich das mitgelieferte Ladegerät. Schließen Sie zuerst den Akku an das Ladegerät an, dann das Ladegerät an eine Steckdose. Die rote Leuchte zeigt den Ladevorgang an, grün wenn er abgeschlossen ist. Lassen Sie den Akku nach Gebrauch 20 Minuten abkühlen, bevor Sie ihn laden.

Was tun, wenn das Fahrzeug nicht reagiert?

Überprüfen Sie, ob die Schalter des Fahrzeugs und der Fernbedienung auf ON stehen. Stellen Sie sicher, dass der Akku des Fahrzeugs und die Batterien der Fernbedienung geladen sind. Wenn das Fahrzeug vor einem Hindernis gestoppt ist, schalten Sie es aus und wieder ein. Bei Überhitzung 30 Minuten abkühlen lassen.

Wie führe ich einen Wheely aus?

Fahren Sie schnell rückwärts, schalten Sie dann sofort auf Vorwärtsfahrt um. Mit etwas Übung hebt sich die Vorderseite des Fahrzeugs.

Kann das Fahrzeug auf Gras verwendet werden?

Nein, die Verwendung auf Rasen oder Gras ist nicht erlaubt. Gras kann sich um die Achsen wickeln und eine Überhitzung des Motors verursachen.

Wie hoch ist die Höchstgeschwindigkeit des Fahrzeugs?

Die Höchstgeschwindigkeit beträgt 20 km/h. Es wird empfohlen, zuerst auf einer leeren Fläche von mindestens 2,5 x 2,5 Metern zu üben.

Wie korrigiere ich die Lenkung, wenn das Fahrzeug nach links oder rechts zieht?

Verwenden Sie das Einstellteil unter dem Fahrzeug, um die Lenkung anzupassen. Drehen Sie es leicht in die entgegengesetzte Richtung der Abweichung.

Muss ich das Fahrzeug nach Gebrauch abkühlen lassen?

Ja, lassen Sie das Fahrzeug mindestens 20 Minuten abkühlen, bevor Sie den Akku laden. Bei starker Hitze (über 35 °C) legen Sie regelmäßige Pausen ein, um eine Überhitzung der Elektronik zu vermeiden.

Wie reinige ich das Fahrzeug?

Reinigen Sie es mit einem trockenen Tuch. Verwenden Sie niemals aggressive Lösungsmittel oder Wasser. Vermeiden Sie Fahrten im Wasser, Schnee oder Sand.

Wo finde ich Ersatzteile?

Ersatzteile und Informationen sind auf der Website carrera-rc.com im Servicebereich erhältlich.

BEDIENUNGSANLEITUNG Desert Rider CARRERA

Montage- und Betriebsanleitung 4

Technische und designbedingte Änderungen vorbehalten

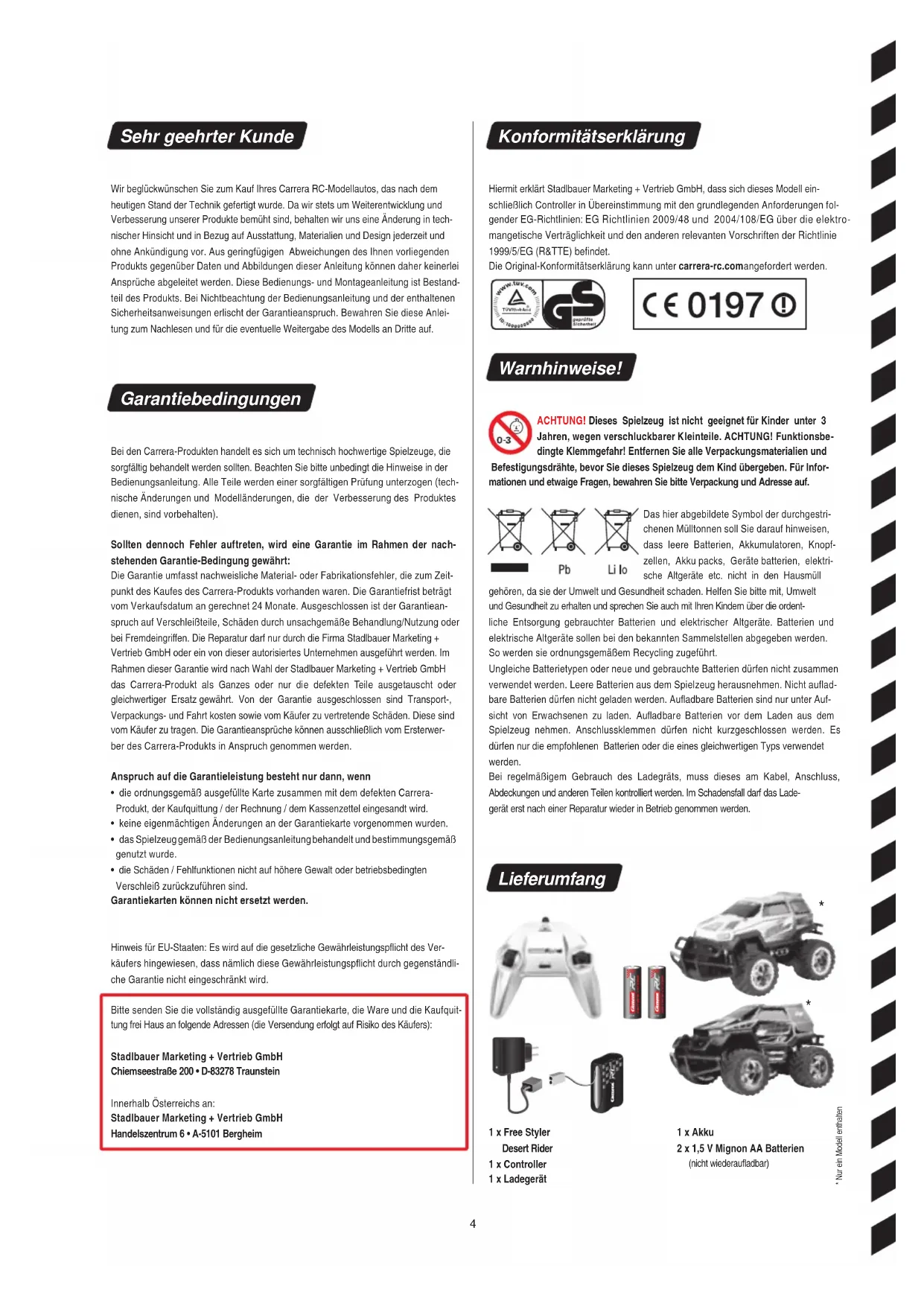

Wir beglückwünschen Sie zum Kauf Ihres Carrera RC-Modellautos, das nach dem heutigen Stand der Technik gefertigt wurde. Da wir stets um Weiterentwicklung und Verbesserung unserer Produkte bemührt sind, behalten wir uns eine Änderung in technischer Hinsicht und in Bezug auf Ausstattung, Materialien und Design jederzeit und ohne Ankündigung vor. Aus geringfügigen Abweichungen des Ihnen vorliegenden Produkts gegenüber Daten und Abbildungen dieser Anleitung könnenDMAher keinerlei Ansprüche abgeleitet werden. Diese Bedienungs- und Montageanleitung ist Bestandteil des Produkts. Bei Nichtbeachtung der Bedienungsanleitung und der enthaltenen Sicherheitsanweisungen erlischt der Garantieanspruch. Bewahren Sie die these Anleitung zum Nachlesen und fur die eventuelle Weitergabe des Modells an Dritte auf.

Garantiebedingungen

Bei den Carrera-Produkten handelt es sich um technisch hochwertige Spielzeuge, die sorgfältig behandelt werden sollenen. Beachten Sieitte unbedingt die Hinweise in der Bedienungsanleitung. Alle Teile werden einer sorgfälligen Prufung unterzogen (technische Änderungen und Modelländerungen, die der Verbesserung des Produktes dienen, sind vorbehalten).

Sollten denench Fehler auftreten, wird eine Garantie im Rahmen der nachstehenden Garantie-Bedingung gewährt:

Die Garantie umfasst nachweisliche Material- oder Fabrikationsfehler, die zum Zeitpunkt des Kaufes des Carrera-Produkt vorhanden waren. Die Garantiefrist beträgt vom Verkaufsdatum angerechnet 24 Monate. Ausgeschlossen ist der Garantianspruch auf Verschleißele, Schaden durch unsachgemäß Behandlung/Nutzung oder bei Fremdeingriffen. Die Reparatur darf nur durch die Firma Stadlbauer Marketing + Vertrieb GmbH oder ein von dieser autorisiertes Unternehmen ausgeführrt werden. Im Rahmen dieser Garantie wird nach Wahl der Stadlbauer Marketing + Vertrieb GmbH das Carrera-Produkt als Ganzes oder nur die defekten Teile ausgetaucht oder gleichwertiger Ersatz gewährt. Von der Garantie ausgeschlossen sind Transport-, Verpackungs- und Fahrt kosten sowie vom Käufer zu vertretende Schaden. Diese sind vom Käufer zu tragen. Die Garantieansprüche können ausschließlich vom Ersterwerber des Carrera-Produkt in Anspruch genommen werden.

Anspruch auf die Garantieleistung besteht nur dann, wenn

• die ordnungsgemäß ausgefüllte Karte zusammen mit dem defekten Carrera-Produkt, der Kaufquittung / der Rechnung / dem Kassenzettel eingesandt wird.
• keine eigemächtigen Änderungen an der Garantiekarte vorgenommen wurden.
• das Spielzeug gemäß der Bedienungsanleitung gehalt und bestimmungsgemäß genutzt wurde.
• die Schäden / Fehlfunktionen nicht auf höhere Gewalt oder betriebsbedingten Verschleißzurückzuführen sind.

Garantiekarten konnen nicht ersetzt werden.

Hinweis für EU-Staaten: Es wird auf die gesetzliche Gewährleistungspflicht des Verkaufers hingewiesen, dass)nach diese Gewährleistungspflicht durch gegenständliche Garantie nicht eingeschränkt wird.

Bitte senden Sie die vollständig ausgefüllte Garantiekarte, die Ware und die Kaufquittung frei Haus an folgende Adressen (die Versendung erfolgt auf Risiko des Käufers):

Stadlbauer Marketing + Vertrieb GmbH Chlemseestraße 200 - D-83278 Traunstein

Innerhalb Österreichs an:
Stadlbauer Marketing + Vertrieb GmbH
Handelszentrum 6 - A-5101 Bergheim

Konformitätserklarung

Hiermit erklart Stadlbauer Marketing + Vertrieb GmbH, dass sich these des Modell einschließlich Controller in Übereinstimmung mit den grundlegenden Anforderungen folgender EG-Richtlinien: EG Richtlinien 2009/48 und 2004/108/EG über die elektromangetische Verträglichkeit und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG (R&TTE) befindet.

Die Original-Konformitäserklarung kann unter carrera-rc.comangeforderd werden.

Warnhinweise!

ACHTUNG! Dieses Spielzeug ist nicht geeignet für Kinder unter 3 Jahren, wegen verschluckbarer Kleinteile. ACHTUNG! Funktionsbedingte Klemmgefahr! Entfern den Sie alle Verpackungsmaterialien und

Befestigungsdrahte, bevor Sie ceses Spielzeug dem Kind übergeben. Für Informationen und etwaige Fragen, bewahren Sieitte Verpackung und Adresse auf.

Das hier abgebildete Symbol der durchgestri-chenen Mulltonnen soll Sie daraufhinweisen, dass leere Batterien, Akkumulatoren, Knopf-zeilen, Akku packs, Geräte batterien, elektrische Altgeräte etc. nicht in den Hausmüll

gehören, da sie der Umwelt und Gesundheit schaden. Helfen Sieitte mit, Umwelt und Gesundheit zu erhalten und sprechen Sie auch mit ihren Kindem über die ordentliche Entsorgung gebrauchter Batterien und elektrischer Altgeräte. Batterien und elektrische Altgeräte sollen bei den bekannten Sammelstellen abgegeben werden. So werden sie ordnungsgemäß Recycling zugeführlt.

Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden. Leere Batterien aus dem Spielzeug Herausnehmen. Nicht aufladbare Batterien dürfen nicht geladen werden. Aufladbare Batterien sind nur unter Aufsicht von Erwachsenen zu laden. Aufladbare Batterien vor dem Laden aus dem Spielzeugnehmen. Anschlussklemmen dürfen nicht kurzgeschlossen werden. Es dürfen nur die empfohlenen Batterien oder die eines gleichwertigen Typ verwendet werden.

Bei regelmäbigem Gebrauch des Ladegrats, muss diese am Kabel, Anschluss, Abdeckungen und anderen Teilen kontrolliert werden. Im Schadensfall dar das Ladgerat erst nach einer Reparatur wieder in Betrieb genommen werden.

Lieferumfang

1 x Free Styler Desert Rider
1 x Controller 1 x Ladegerät

1x Akku
2x1,5V Mignon AA Batterien (nicht wiederaufladbar)

Sicherheitsbestimmungen

Ein Carrera RC-Fahrzeug ist ein fern-gesteuertes, mit speziellen Fahr akkus betriebenes Modell auto. Es dürfen nur die original Carrera RC Li-Ion-Akkus verwendet werden. Entfemen Sie den Akku aus dem Fahrzeug bevor Sie diesen aufladen.

Das Carrera RC-Fahrzeug ist aus
schlieBlich fur Hobbyzwecke aus geegt
und dar nur auf dafur vor gesehenen
Bahren und Platzen gefahren werden.
ACHTUNGl Verwenden Sie das
Carrera RC-Fahrzeug nicht im StraBen-
verkehr.

Fahren Sie auch nicht unter Hochspannungsleitungen oder Funk masten oder bei Gewitter! Atmospherice Störungen konnen zu einer Funktionstörung führen.itte warten Sie bei groBen Temperaturunterschieden zwischen Lagerraum und Fahrplatz bis sich das Fahrzeug akklatisiert hat, um die Bildung von Kondenswasser und darauf resultierende Funktionstörungen zu vermeiden.

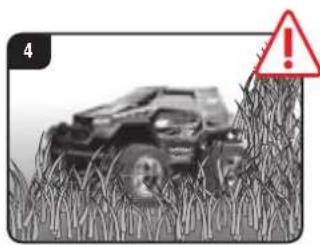

Fahren Sie mit diesen Produkt niemals auf Grasflächen. Sich fest wickelndes Gras kann die Achsendrehung behindem und den Motor erhitzen. Mit einem Carrera RC- Fahrzeug dürfen keine Güter, Personen oder Tiere transportiert werden.

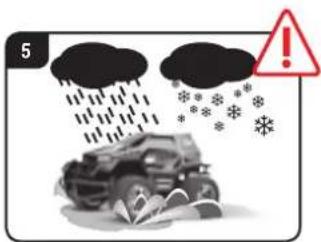

Fahren Sie mit dem Carrera RC-Fahr-zeug niemals bei Regen oder Schnee im Freien.

Das Fahrzeugarf nicht durch Wasser, Pflutzen oder Schnee fahren und muss im trockenen gelagert werden.

Benutzen Sie das Fahrzeug niemals in der Näre von Flüssen, Teichen oder Seen, damit das Carrera RC-Fahrzeug nicht ins Wasser fällt.

Vermeiden Sie das Fahren auf Strecken, die ausschließlich aus Sand bestehen.

Setzen Sie das Carrera RC-Fahrzeug keiner direkten Sonneneinstahrung aus.

Um Überhitzungen der Elektronik im Fahrzeug zu vermeiden, müssen bei einer Temperatur von über 35^ regelmäß kurze Ruhepausen eingelegt werden.

Setzen Sie das Carrera RC-Fahrzeug niemals permanenten Lastwechsel, d.h. ständigem Vor- und Zurückfahren, aus.

Stellen Sie das Fahrzeug immer von Hand auf dem Boden ab. Werfen Sie das Fahrzeug niemals aus dem Stand auf den Boden.

Vermeiden Sie Sprünge von Schanzen oder Rampen mit Höhen über 15 cm.

Verwenden Sie niemals scharfe
Lösungsmittel zur Reinigung Ihres
Modells.

Um zu vermeiden, dass das Carrera RC-Fahrzeug mit Störungen im Steuerungssystem und dadurch unkon trolliert fahrt, sind die Batterien des Controllers und des Fahrzeugakkus auf einwandfrei Ladezustand hin zu überprüfen. Ladegerate und Netzele nicht kurzachlieben.

Die korrekte Montage des Carrera RC-Fahrzeugs muss stets vor und nach jeder Fahrt überprüft werden, gegeben falls Schrauben und Muttern nachziehen.

Aufladen des Akkus J

Bitte verbinden Sie zuerst den Carrera RC-Akku mit dem beiliegenden Ladegerät. Das Verbindungsstück bzw. der Anschluss zwischen Akku und Ladegerät sind so hergestellt, dass verkehrte Polarität ausgeschlossen ist. Schließen Sie das Ladegerät an eine Energiequelle an. Wenn der Akku richtig angeschlossen wurde und der Aufladungs prozess normal erfolgt, leuchtet das rote LED-Lampchen konstant. Wenn der Akku voll aufgeladen ist, schaltet das rote LED-Lampchen auf grün um. Der Akku kann entfern und in ihrer Carrera RC-Fahrzeug installiert werden und ist nun bereit zum Fahren. Der Akku muss nach Gebrauch mind. 20 Minuten abkühlen, bevo er wieder vollständig geladen werden darf. Eine Nichtbeachtung dieser Pause kann zu einem defekten Akku führen.

Laden Sie den Akku unbedingt nach Gebrauch wieder auf, um eine sog. Tiefentladung des Akkus zu vermeiden. Laden Sie den Akku von Zeit zu Zeit (ca. alle 2-3 Monate) auf.Eine Nichtbeachtung der o.g. Handhabung des Akkus kann zu einem Defekt führen. Das Aufladen des Akkus hat unter Aufsicht eines Erwachsenen zu erfolgen! Akkus durren nur von Erwachsenen oder von Kindern die mindestens 8 Jahre alt sind aufgeladen werden.

Einsetzen des Akkus

Entfernen Sie mit einem Schraubenzieher den Deckel des Akkufachs beim Carrera RC-Fahrzeug.

Verbinden Sie das Kabelende des Carrera RC-Fahrzeugs mit dem des Akkus. Akku einlagen. Deckel mit einem Schraubenzieher zuschrauben.

Einsetzen der Batterien

Öffnen sie das Batteriefach mit einem Schraubendreher und setzen Sie die Batterien in den Controller ein. Achten Sie auf die richtige Polarität. Verwenden Sie ne eine neue und alle Batterien oder von unter schiedlichen Herstellern gemeinsam. Nach dem verschreiben des Faches konnen sie die Funktionalität des Controllers mit Hilfe des Powerschalters auf der Vorderseite prufen. Bei ON-Stellung des Powerschalters und ordnungsgemäß Funktion solte die LED oben in der Mitte des Controllers rot aufleuchten.

en

Das Carrera RC Fahrzeug und der Controller sind werkseitig gebunden.

1.Schalten Sie das Fahrzeug am ON- OFF-Schalter ein. Die LED auf der Oberseite des Fahrzeugs blinkt rhythmisch.

2.Schalten Sie den Controller ein. Die LED am Controller blinkt rhythmisch.

Nach ein paar Sekunden leuchten die LED am Fahrzeug und am Controller permanent. Die Bindung ist abgeschlüssen.

Justieren der Lenkung Stellt sich beim Betrieb des Carrera RC-Fahrzeugs hersaus, dass das Fahrzeug nach rechts oder links zieht, kann durch den auf der Zeichnung ersichtlich chenen Justierungsschalter die Fahrschein korrigiert werden.

Lass uns über!

Achtung these Fahrzeug erreicht Geschwindigkeiten von bis zu 20km / h .Bitte uber Sie auf einer leeren Flache mit mind.2,5x2,5 Metern GroBe. Bedienen Sie beim ersten Mal sehr vorsichtig den Gashebel, da das Fahrzeug sensibel reagiert.Uben Sie das Langsamfahrens mind.2-3 Akkufullungen, bevor Sie zu schnlleren Manovern übergeben.

Bauen Sie mit Eckbegrenzungen oder leeren Buchen ausw. eine Carrera RC-Fahrzeug Rennstrecke auf einer großen, freiener Fläche. Die grundlegende Steuertechnik beim Fahren mit einem Carrera RC-Fahrzeugs ist: auf Geraden schnell fahren und in den Kurven abbremsen.

• Beim Wechsel vom ersten zum zweiten Akku muss eine Fahropause von mindestens 10 Minuten eingehalten werden. Beim darauf folgenden Wechsel muss unbedingte eine Ruhepause von mindestens 20 Minuten eingehalten werden.
• Permanente Motoreinsatz vermeiden.
  Schaltet sich das Fahrzeug mehrmals kurz hinter einander von selbst ab, ist der Akku leer.itte laden Sie den Akku.
• Nach 30 Minuten Stillstand schalten sich Controller und Fahrzeug von selbst aus. Zum erneuten Gebrauchitte den ONOFF Schalter an Controller & Fahrzeugomal auf OFF und anschließend wieder auf ON schalten.
  Zum Ausschalten nach der Fahrt umgekehrte Reihenfolge einhalten.
• Nach der Fahrt den Akku hersausnehmen bzw. abklemmen.
  Laden Sie den Akku unbedingt nach Gebrauch wieder auf, um eine sog. Tiefenentladung des Akkus zu vermeiden.
  Lagern Sie den Akku immer außerhalb des Fahrzeuges.
• Das Carrera RC-Fahrzeug nach der Fahrt saubern.

Controller-Funktionen

SERVO TRONIC

Mit den Joysticks konnen Sie prazise
Lenk- und Fahrman over durchführten.
Joystick links: Vorwartschaft und Rückwartschaft in entsprechenden Geschwindigkeiten

Joystick rechts: Lenken nach Rechts und Links mit entsprechlichem Lenkeinschlag für prazises Lenken.

Wheelyfunktion

Mit etwas Übung bringen Sie die Wheely Funktion zustande. Fahren Sie dazu schnell rückwarts und dann sofort wieder schnell vorwerts.

Problemlösungen

Problem Ursache Lösung
Modell fahr nicht	Schalter am Controller oder/und Modell steht/stehen auf „OFF“ Einschlten
	Schwacher oder gar kein Akku im Modell Geladenen Akku einlegen
	Das Auto ist an einem Hindemis stehen geblieben.	Der Überspannungsschutz hat das Auto abgeschlossen. ON/OFF Schalter am Fahrzeug einzel auf OFF, dann wieder auf ON schalten und auf einer freien Fläche platzieren.
	Schwacher Akku/Batterie im Controller oder Modell Geladenen Akku oder	Batterie einlagen
	Der Controller ist ggf. nicht richtig mit dem Empfänger im Modell gebunden.	Stellen Sie wie unter “Jetzt kann die Fahrt losgethen” beschreiben, eine Bindung zwischen Modell und Controller her.
	Der Sender hat sich nach 30 Minuten selbst ausgeschlossen.	Zum erneuten Gebrauchitte den ON/OFF Schalter an Controller & Fahrzeug einzel auf OFF und anschließend darüber auf ON schalien.
	Das Fahrzeug ist sehr warm.	Fahrzeug und Controller ausschalten und das Fahrzeug etwa 30 Minuten abkühlen halten.
	Der Überhitzungsschutz hat das Auto wegen zu starker Erwärung angehalten	Den Empfänger ausschalten Das RC-Fahrzeug etwa 30 Minuten abkühlen halten
Keine Kontrolle	Fahrzeug setzen sich ungewollt in Bewegung	Zuerst Controller einschalten, dann erst das Fahrzeug.

Die aktuellste Version dieser Bedienungsanleitung und Informationen zu erhältlichen Ersatzteilen finden Sie auf carrera-rc.com im Servicebereich.
