Black Devil - Giocattoli CARRERA - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Auto radiocomandata
Marca	Carrera
Modello	Black Devil
Età consigliata	Da 8 anni (supervisione di un adulto richiesta per la ricarica)
Alimentazione del veicolo	Batteria Li-Ion ricaricabile inclusa
Alimentazione del telecomando	2 pile AA 1,5 V (non ricaricabili)
Velocità massima	20 km/h
Funzioni principali	Avanti/indietro, sterzo proporzionale (Servo Tronic), joystick rimovibili
Portata	Circa 30 metri (stima)
Sicurezza	Spegnimento automatico dopo 30 min di inattività, protezione contro il surriscaldamento, interruttore di sovratensione
Manutenzione e pulizia	Pulire con un panno asciutto, non utilizzare solventi. Conservare in un luogo asciutto.
Pezzi di ricambio e riparabilità	Disponibili sul sito carrera-rc.com (zona servizio)
Garanzia	24 mesi (escluse parti soggette a usura e uso non conforme)
Norme e certificazioni	Direttive europee 2009/48, 2004/108/CE, 1999/5/CE (R&TTE)

Domande frequenti - Black Devil CARRERA

Come ricaricare la batteria del veicolo?

Collegare la batteria Li-Ion al caricabatterie fornito (la presa è progettata per evitare inversione di polarità). Collegare il caricabatterie a una presa di corrente. La spia rossa indica la carica, la spia verde indica che la batteria è carica. Lasciare raffreddare la batteria per almeno 20 minuti dopo l'uso prima di ricaricarla. La ricarica deve essere effettuata sotto la supervisione di un adulto.

Come associare il telecomando al veicolo?

Accendere prima il veicolo (interruttore ON/OFF). Il LED del veicolo lampeggia. Accendere quindi il telecomando: anche il suo LED lampeggia. Dopo alcuni secondi, entrambi i LED rimangono accesi, indicando che il collegamento è stabilito. In caso contrario, spegnere entrambi i dispositivi e ripetere l'operazione.

Qual è la velocità massima del Carrera Black Devil?

Il veicolo può raggiungere una velocità massima di 20 km/h. Si consiglia di esercitarsi su una superficie libera di almeno 2,5 x 2,5 metri.

Quali pile utilizzare per il telecomando?

Il telecomando funziona con 2 pile AA da 1,5 V (non ricaricabili). Rispettare la polarità indicata nel vano. Non utilizzare pile di diversi produttori, né pile nuove e usate insieme.

A partire da quale età è consigliato questo giocattolo?

Questo giocattolo non è adatto a bambini di età inferiore a 3 anni (piccole parti). È consigliato per bambini di 8 anni e più, in particolare a causa della ricarica della batteria che richiede la supervisione di un adulto.

Come pulire il veicolo?

Utilizzare un panno asciutto per pulire il veicolo. Non utilizzare mai solventi aggressivi. Conservare in un luogo asciutto, al riparo dall'umidità e dalla luce solare diretta.

Perché l'auto si ferma improvvisamente?

Può essere dovuto a una batteria scarica (ricaricarla), a un surriscaldamento (lasciare raffreddare 30 minuti), o a un ostacolo che ha attivato l'interruttore di sovratensione (spegnere e riaccendere il veicolo su una superficie libera). Il telecomando si spegne automaticamente dopo 30 minuti di inattività.

Come regolare lo sterzo se l'auto tira a sinistra o a destra?

Utilizzare il pezzo di regolazione situato sotto il veicolo per correggere il difetto di sterzo. Ruotarlo gradualmente fino a ottenere una traiettoria rettilinea.

Posso usare l'auto sotto la pioggia o sull'erba?

No. L'uso è vietato sotto la pioggia, la neve, sull'erba, nelle pozzanghere o sulla sabbia. Evitare anche linee ad alta tensione, temporali e temperature superiori a 35 °C.

Dove trovare pezzi di ricambio?

I pezzi di ricambio sono disponibili sul sito ufficiale carrera-rc.com nella zona servizio. Consultare anche la versione più recente del manuale di istruzioni su questo sito.

MANUALE UTENTE Black Devil CARRERA

Ci congratuliamo con Lei per l'acquisto del Suo modellino d'auto Carrera RC, prodotto secondo lo stato odiero della tecnia. Poiché miriamo costamente all'evoluzione e al miglioramento dei nostri prodotti, ci riserviamo il diritto di esguire in qualiasi段时间e e nella preavviso modifiche tecniche e della dotazione, dei materiali e del design. Non è quindi possibile fare valere diritti a causa di piccole differenze del prodotto in Suo possesso rispetto ai dati e alle illustrazioni di queste istruzioni. Queste istruzioni per l'uso e il montaggio sono parte integrante del prodotto. L'inosservanza delle istruzioni per l'uso e delle avvertenze sulla sicurezza è continue fa decadere qualiasi diritto di garanzia. Conservi queste istruzioni per consultazioni successive e per l'eventuale cessione del modellino a terzi.

Condizioni di garanzia

I prodotti Carrera sono glacattoli tecnici di alta qualità che dovrebbero essere trattati con cura. Rispectare assolutamente leindicazioni delle istruzioni per l'uso. Tutte le parti vengono sottoposte a un controllo minuzioso (con riserva di modifiche tecniche e del modellino atte al miglioramento del prodotto).

Se cionostante dovessero manifestarsi difetti, viene concessa una garanzia nell'ambito delle seguenti condizioni:

la garanzia copre difetti provati di materiale e fabbricazione presenti all'atto dell'acqui-sto del prodotto Carrera. Il periodo di garanzia è di 24 giorni a partire nella data d'acqui-sto. La garanzia non copre i particolari soggetti ad usura, i dati derivanti da un trattamento/uso non appropriato o dovuti a intervenuti da parte di terzi. La riparazione devese essere eseguita solo alla ditta Stadlbauer Marketing + Vertrieb GmbH o da un'azienda da lei autorizzata. Nell'ambito di但这a garanzia, la Stadlbauer Marketing + Vertrieb GmbH provedera, a sua discrezione, alla sostituzione completa del prodotto Carrera o delle sole parti difettose oppure a un rimpiazza equivalente. La garanzia non copre le spesse di trasporto, imballaggio e viaggio nonché i dati addebitabili all'acquirente. Questi sono a carico del cliente. I diritti di garanzia possono essere eserciti ate esclusamente dal primo acquirente del prodotto Carrera.

Il diritto alla prestazione di garanzia esiste solo se

• viene inviato il tagliando di garanzia debitamente compilato insieme con il prodotto Carrera difettoso, la ricevuta dell'acquisto/fattura/scontrino di cassa
  non sono state effettuate modifiche arbitrarie del tagliando di garanzia
• il giocattolo è stato trattato e usato in modo appropriato secondo le istruzioni per l'uso
• i danni/malfunzionamenti non sono riconducibili a forza maggiore o normale usura.
  I tagliandi di garanzia non possono essere sostituiti.

Indicazioni per gli Stati dell'UE: si rimanda all'obbligo di garanzia legale del venditore nonché al fatto che questo obbligo di garanzia non viene limitato alla garanzia in oggetto.

Dichiarazione di conformità

Con la presente, la Stadlbauer Marketing + Vertrieb GmbH dichiara che questo modellino, controller compreso, è conforme alle direttive CE 2009/48 e 2004/108/CE sulla compatibilità elettromagnetica e alle altre disposizioni rilevanti della direttiva 1999/5/CE (R&TTE).

La dichiarazione di conformità originale cui è richiesta online nel sito: carrera-rc.com.

Avvertenze!

AVVERTENZA! A causa delle piccole parti ingeribili, quello giocat- tolo non è adatto per bambini di età inferiore ai 3 anni.

AVVERTENZA! Pericolo di schiacciamento dovuto al funzionamento! Prima di consegnare quello giocattolo al bambino, togliere tutti i materiali di imballaggio e il filo metallico di fissaggio. Conservare quella confezione e l'indirizzo per informazioni ed eventuali domande.

Il simbolo qui raffigurato dei bidoni delle immondizie sbarrati indica che batterie, batterie ricaricabili, batterie a bottone, pacchi di batterie, batterie di apparecchiature, ecc. scarichi e apparecchi eletrici usati non devono

essere smaltiti con i rifiuti domestici, poichec sono nocivi per la salute e l'ambiente.

Aiuti a proteggere l'ambiente e la salute e parlìanche con i Suoi bambini del corretto smaltimento delle batterie ESAuste e degli apparecchi elettrici usati. Le batterie e gli apparecchi elettrici usati devono essere portatiagli apposti puniti di raccolta, dove vengono riciclati correttamente.

Non usare contemporaneamente tipi di batterie diversi o batterie nuove e usate. Togliere le batterie esauste dal giocattolo. Le batterie non ricaricabili non devono essere ricaricate. Le batterie ricaricabili devono essere ricaricate solo quello la stretta sorvegianza di adulti. Prima di ricaricare, tagliere le batterie ricaricabili dal giocatolo. Non cortocircuitare i morsetti. Usare solo le batterie consigilate o quella di un tipo equivalente.

Se il caricabatteriaiene usato regolarmente, controllare il cavo, il collegamento, i rivestimenti e altre parti. In caso di danni, il caricabatteria può essere rimesso in funzione solo dopo la riparazione.

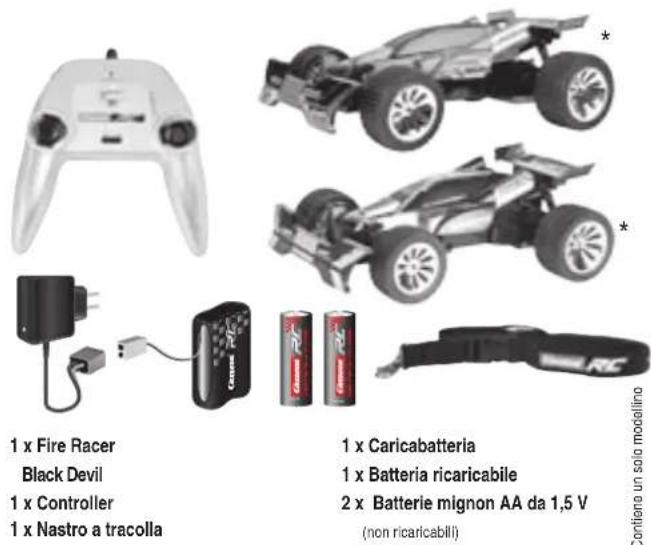

Contenuo della fornitura

* Cantiene un solo modellino

Norme di sicurezza

Una vettura Carrera RC è un modellino d'auto telecommando, azionato da speciali batterie ricaricabili. Usare solo le batterieagliioni di litiooriginali Carrera RC.

Prima di caricarlo,togliere l'accumulatore della vettra.

La vetura Carrera RC è progettata esclusivamente per fini hobbisticheve essere usata sola sulle piste e spazi apposti.

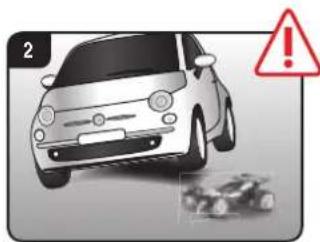

Attenzione! Non usare la vettura Carrera RC nel traffico stradale.

Non passare sotto linee ad alla tensione o piloni di antennre radio e non usare in caso di temporali Interferenze e perturbazioni atmospheriche possono causare malfunzionamenti. In caso di granidi differenze di temperatura tra il luogo di conservazione e quello di azionamento, per evitare la formazione di condensa e i malfunzionamenti da cui risultanti attendere finché l'auto si è acclimatizzata.

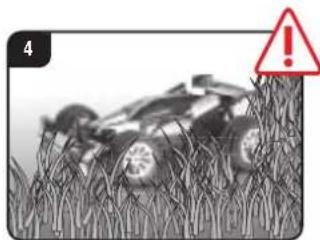

Non usare mai quello prodotto su manti erbosi. L'aggrevigiliarsi dell'erba cui ostacolare la rotazione degli asso e surscaldare il motore. Con una vettura Carrera RC non devono essere trasportati animali, miglior o persone.

Non usare mai la vetura RC all'aperto in caso di pioggia o neve.

L'auto non delve essere fatta passare in acqua, pozzanghere e neve e deve essere conservata in un luogo asciutto.

Per evitare che la vettura Carrera RC cada in acqua, non usarla mai nei pressi di fiumi, stagni o laghi.

Evitare di percorrere tratti escludamente di sabbia.

Non esporre la vettura Carrera RC a irradiazioni solari dirette.

Per evitare surriscaldamenti dell'elettronica dell'auto, a temperature superiore ai 35^ si devono effettuare brevipause regolari.

Non esporre mai la vettura Carrera RC a una variazione di carico permanente -cioo guida continua alternata avanti e indietro.

Mettere sempre l'auto sul pavimento con le mani. Non buttarla mai sul pavimento stando in piedi.

Evitare salti da trampolini o rampe più alti di 15 cm.

Per la pulizia del modelino non usare mai detergenti aggressivi.

Per evitare che la vettura Carrera RC funzioni con un sistema di comando disturbato e quindi incontrolata, verificare lo stato della carica delle batterie del controller e della batteria della vetura. Non cortocircuito caricabatterie e alimentatori.

Prima e dopo l'uso, controllare la correttezza del montaggio della vettura Carrera RC. Eventualmente stringere viti e dadi.

Carica della batteria

Collegare daprima la batteria Carrera RC con il caricabatteria acclo. Il raccordo ossia il collegamento tra batteria e caricabatteria è realizato in modo da escludere l'inversione della polarità. Collegare il caricabatteria a una fonte di energia. Se la batteria è stato collegato correttamente e il processo di carica avviene normalmente, la spia LED rossa si illumina permanente. Quando la batteria è completamente carica, la spia LED rossa commuta sul verde. La batteria può essereolta e installata nella vettura Carrera RC che ora è pronta per l'uso. Dopo l'uso, l'accumulatore delve rafreddarsi per min. 20 minuti prima di poter essere ricaricato completeness. L'inosser- Carea di questa pausa può causare difetti all'accumulatore.

Per evitare una cosiddetta scarica completa dell'accumulatore, ricaricarlo assolutamente dopo l'uso. Ricaricare l'accumulatore di tanto in tanto (ca. agli 2 - 3 mesi). L'inosservanza del suddetto handling dell'accumulatore cui causare difetti. La carica dell'accumulatore deve essere effettuata在整个 adulto! Gli accumulatorati devono essere caricati solo da adulto o da bambini di almeno 8 anni.

Installazione della batteria

Con un cacciavite togliere il coperchio del vano della batteria della vetura Carrera RC.

Collegare l'estremita del cavo della vettura Carrera RC con quella della batteria. Inserire la batteria. Con un cacciavite avvitare il coperchio.

Inserimento delle batterie

Con un cacciavite après il vano batterie e inserire le batterie nel controller, facendo attenzione alla polaità. Non usare mai contemporaneamente batterie nuove e vecchie o di produttori diversi. Dopo la chiusura del vano, con l'auto dell'interruttore di potenza sul lato anteriore si può verificare la funzionalità del controller. Se l'interruttore di potenza è posizionato su ON e il controller funziona correttamente, il LED in alto al centro del controller dovrebbe illuminarnsi di roso.

Ora la corsa può iniziare

La vettura Carrera RC e il controller sono collegati alla fabbrica.

1.Accendere la vetuta con l'interutore ONOFF. IL LED sul lato superiore della vetuta lampeggia ritmasticamente.

1. Accendere il controller. Il LED sul controller lampeggia ritmicatede.

Dopo alcuni secondi, i LED sulla vettura e sul controller si illuminano permanente. Il collegamento è stabilito.

Regolazione dello sterzo Se durante l'uso della vettura Carrera RC si constata che tira a destra o a sinistra, la traiettoria può essere corretta con il dispositivo di regolazione visible nel disegno.

Alleniamoci!

Attenzione! Quest'auto raggiunge velocità fino a 20km / h .Allenarsi solo su una superficie libera di almeno 2,5 x 2,5 metri. La prima volta azionare con precauzione la leva del gas, perché la vetura reagisce con sensibilità. Esercitarsi con la guida lenta per almeno 2-3 cariche dell'accumulatore, prima di passare a manovre più velocì.

Con cunei spartitraffico o latnine vuote, ecc. allestire un circuito per la vettura Carrera RC in un luogo spazioso e libero. La tecnia basilare di guida della vettura Carrera RC è l'accelerazione in rettilineo e la frenata in curva.

• Quando si sostituisce il primo accumulator con il secondo, si deve rispetto una pausa di guida di almeno 10 minuti. Alla sostituzione successiva, una pausa di almeno 20 minuti.
• Evitare l'uso permanente del motore.
• Se I'auto si spegne ripeturamente, I'accumulatore è scarico. Ricaricalo.
• Dopo 30 minuti di inattività, il controller e l'auto si spengono automaticamente. Per il riutilizzo, posizionale l'interruttore ON/OFF del controller & dell'auto prima su OFF e quindi di nuovo su ON.
• Per lo spegnimento dopo l'uso procedere in ordine inverso.
• Doplo l'uso togliere la batteria e disconnetterla. Per evitare una cosiddetta scarica completa dell'accumulatore, ricaricarlo assolutamente dopo l'uso.
• Conservare sempre l'accumulatore all'esterno della vettura.
• Dopo l'uso pulire la vettura Carrera RC.

Funzioni del controller

Servo Tronic

Con i joystick si possono effettuare sterzate e manovre precise.

Joystick sinistro: guida in avanti e indietro a diverse velocità

Joystick destro: sterzata a destra e sinistra con angoli di sterzata diversi

I jouystick sono amovibili. In alternativa la vetura più essere comandata con le leve di lavoro.

I joystick possono assere riposti sul lato posteriori del comando nell'apposto scomparto.

Fissare il nastro a tracolla con il moschettone sull'occhiello del controller e metterlo al collo.

Avvertenze! Pericolo di strangolamento!

Solutioni dei problemi

ProblemaCausaRimedio
Il modellino non funzione	L'interruttore sul trasmettitore e/o il modellino è posizionato su «OFF« Accede
	Batteria scarica o nessuna batteria nel modellino Inserire una batteria	carica
	L'auto si è ferrata davanti a un ostacolo.	La protezione contro sovratensioni ha disinserito l'auto. Posizioneare l'interruttore ON/OFF dell'auto prima su OFF e quindi su ON e mettere l'auto su una superficie libera.
	Batteria ricaricabile/batterie scariche nel trasmettitore o modellino	Inserire una batteria ricaricabile e/o una batteria cariche
	Il controller potrebbe non essere collegato correttamente con il ricevitore nel modello	Stabilire un collegamento tra modello e controller procedendo come descritto sotto "Ora la corsa più iniziare".
	Il trasmettitore si è disattivato automaticamente dopo 30 minuti.	Per il riutilizzo, posizionale l'interruttore ON/OFF del controller & dell'auto prima su OFF e quindi di nuovo su ON.
	L'auto è molto calda.	Spagnere l'auto e il controller e lasciare raffreddare la vettura per circa 30 minuti.
	La protezione contro il surriscaldamento ha fermato l'auto a causa del forte riscaldamento	Disinserire il ricevitore. Fare raffreddare la vettura Carrera RC per ca. 30 minuti
Nessun controllo	Il veicolo si mette in movimento non volutamente.	Accendere prima il trasmettitore e poi il veicolo.

La versione piu alte di queste istruzioni per l'uso e le informazioni sui pezzi di ricambio sono disponibili su carrera-rc.com nelli'area assistenza.
