GEBRUIKSAANWIJZING Black Devil CARRERA

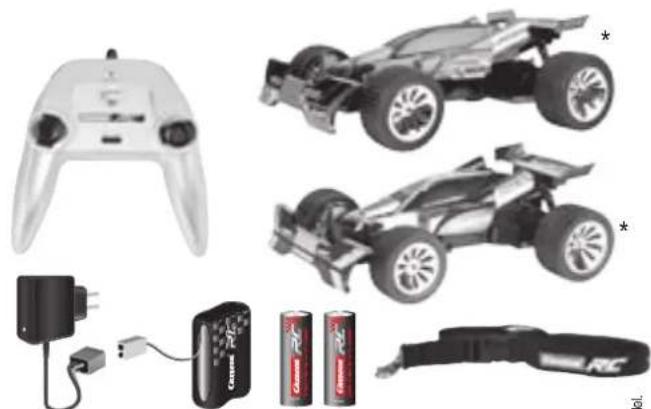

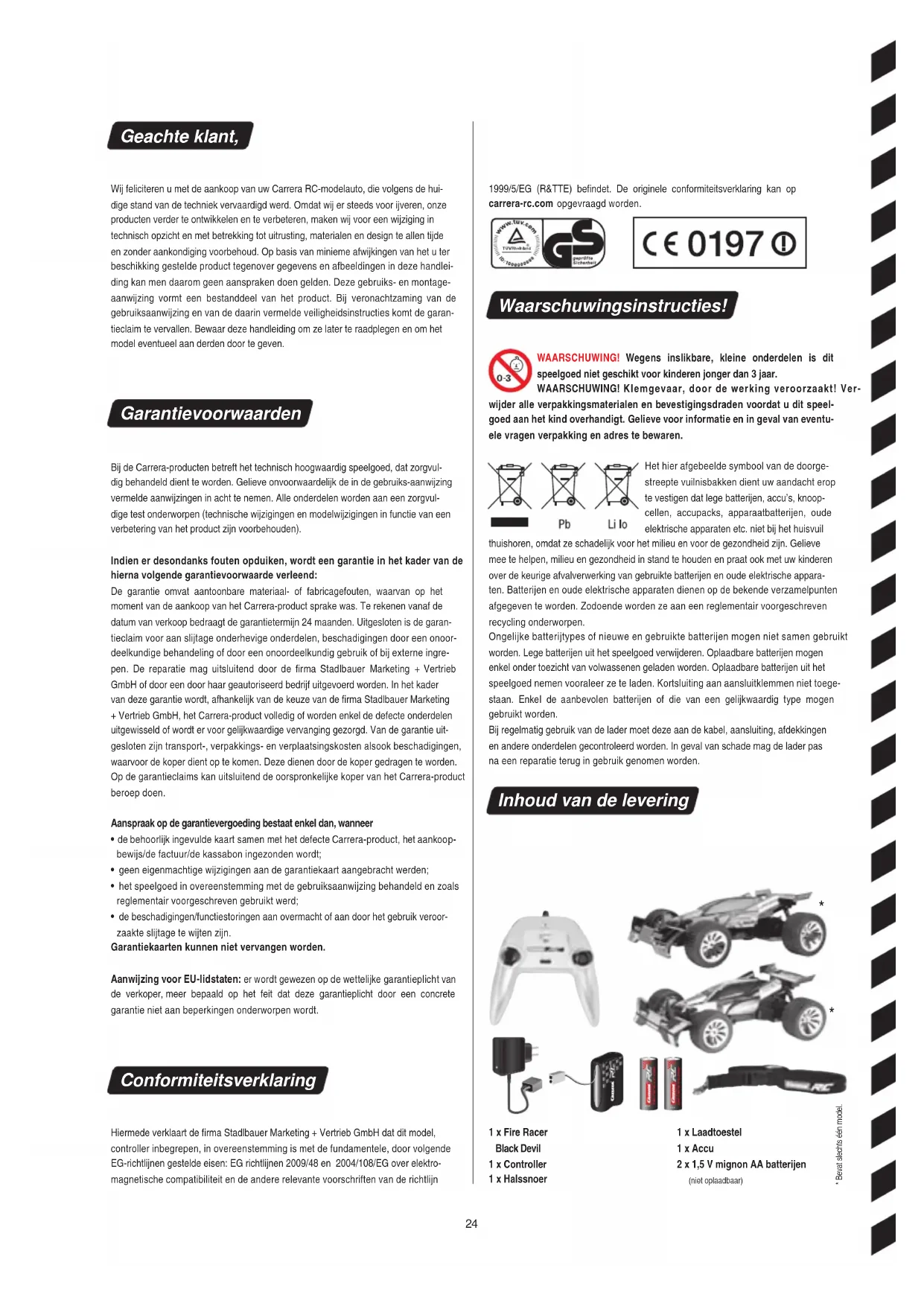

• Bevat slechts één model. Geachte klant, Wij feliciteren u met de aankoop van uw Carrera RC-modelauto, die volgens de hui- dige stand van de techniek vervaardigd werd. Omdat wij er steeds voor ijveren, onze producten verder te ontwikkelen en te verbeteren, maken wij voor een wijziging in technisch opzicht en met betrekking tot uitrusting, materialen en design te allen tijde en zonder aankondiging voorbehoud. Op basis van minieme afwijkingen van het u ter beschikking gestelde product tegenover gegevens en afbeeldingen in deze handlei- ding kan men daarom geen aanspraken doen gelden. Deze gebruiks- en montage- aanwijzing vormt een bestanddeel van het product. Bij veronachtzaming van de gebruiksaanwijzing en van de daarin vermelde veiligheidsinstructies komt de garan- tieclaim te vervallen. Bewaar deze handleiding om ze later te raadplegen en om het model eventueel aan derden door te geven. Garantievoorwaarden Bij de Carrera-producten betreft het technisch hoogwaardig speelgoed, dat zorgvul- dig behandeld dient te worden. Gelieve onvoorwaardelijk de in de gebruiks-aanwijzing vermelde aanwijzingen in acht te nemen. Alle onderdelen worden aan een zorgvul- dige test onderworpen (technische wijzigingen en modelwijzigingen in functie van een verbetering van het product zijn voorbehouden). Indien er desondanks fouten opduiken, wordt een garantie in het kader van de  hierna volgende garantievoorwaarde verleend: De garantie omvat aantoonbare materiaal- of fabricagefouten, waarvan op het moment van de aankoop van het Carrera-product sprake was. Te rekenen vanaf de datum van verkoop bedraagt de garantietermijn 24 maanden. Uitgesloten is de garan- tieclaim voor aan slijtage onderhevige onderdelen, beschadigingen door een onoor- deelkundige behandeling of door een onoordeelkundig gebruik of bij externe ingre- pen. De reparatie mag uitsluitend door de firma Stadlbauer Marketing + Vertrieb GmbH of door een door haar geautoriseerd bedrijf uitgevoerd worden. In het kader van deze garantie wordt, afhankelijk van de keuze van de firma Stadlbauer Marketing + Vertrieb GmbH, het Carrera-product volledig of worden enkel de defecte onderdelen uitgewisseld of wordt er voor gelijkwaardige vervanging gezorgd. Van de garantie uit- gesloten zijn transport-, verpakkings- en verplaatsingskosten alsook beschadigingen, waarvoor de koper dient op te komen. Deze dienen door de koper gedragen te worden. Op de garantieclaims kan uitsluitend de oorspronkelijke koper van het Carrera-product beroep doen. Aanspraak op de garantievergoeding bestaat enkel dan, wanneer

• de behoorlijk ingevulde kaart samen met het defecte Carrera-product, het aankoop- bewijs/de factuur/de kassabon ingezonden wordt;

• geen eigenmachtige wijzigingen aan de garantiekaart aangebracht werden;

• het speelgoed in overeenstemming met de gebruiksaanwijzing behandeld en zoals reglementair voorgeschreven gebruikt werd;

• de beschadigingen/functiestoringen aan overmacht of aan door het gebruik veroor- zaakte slijtage te wijten zijn. Garantiekaarten kunnen niet vervangen worden. Aanwijzi ng voor EU-lidstaten: er wordt gewezen op de wettelijke garantieplicht van de verkoper, meer bepaald op het feit dat deze garantieplicht door een concrete garantie niet aan beperkingen onderworpen wordt. Conformiteitsverklaring Hiermede verklaart de firma Stadlbauer Marketing + Vertrieb GmbH dat dit model, controller inbegrepen, in overeenstemming is met de fundamentele, door volgende EG-richtlijnen gestelde eisen: EG richtlijnen 2009/48 en 2004/108/EG over elektro- magnetische compatibiliteit en de andere relevante voorschriften van de richtlijn 1999/5/EG (R&TTE) befindet. De originele conformiteitsverklaring kan op carrera-rc.com opgevraagd worden. Waarschuwingsinstructies! WAARSCHUWING!  We gens  inslikbare,  kleine  onderdelen  is  dit  speelgoed  niet  geschikt  voor  kinderen  jonger  dan  3  jaar.   WAARSCHUWING! Klemgevaar, door de werking veroorzaakt! Ver- wijder alle ve rpakkingsmaterialen en bevestigingsdraden voordat u di t speel- goed aan het kind overhandigt. Gelieve vo or informatie en in geval  van eventu- ele vragen verpakking en adres te bewaren. Het hier afgebeelde symbool van de doorge- streepte vuilnisbakken dient uw aandacht erop te vestigen dat lege batterijen, accu’s, knoop- cellen, accupacks, apparaatbatterijen, oude elektrische apparaten etc. niet bij het huisvuil thuishoren, omdat ze schadelijk voor het milieu en voor de gezondheid zijn. Gelieve mee te helpen, milieu en gezondheid in stand te houden en praat ook met uw kinderen over de keurige afvalverwerking van gebruikte batterijen en oude elektrische appara- ten. Batterijen en oude elektrische apparaten dienen op de bekende verzamelpunten afgegeven te worden. Zodoende worden ze aan een reglementair voorgeschreven recycling onderworpen. Ongelijke batterijtypes of nieuwe en gebruikte batterijen mogen niet samen gebruikt worden. Lege batterijen uit het speelgoed verwijderen. Oplaadbare batterijen mogen enkel onder toezicht van volwassenen geladen worden. Oplaadbare batterijen uit het speelgoed nemen vooraleer ze te laden. Kortsluiting aan aansluitklemmen niet toege- staan. Enkel de aanbevolen batterijen of die van een gelijkwaardig type mogen gebruikt worden. Bij regelmatig gebruik van de lader moet deze aan de kabel, aansluiting, afdekkingen en andere onderdelen gecontroleerd worden. In geval van schade mag de lader pas na een reparatie terug in gebruik genomen worden. Inhoud van de levering 1 x Laadtoestel  1 x Accu 2 x 1,5 V mignon AA batterijen  

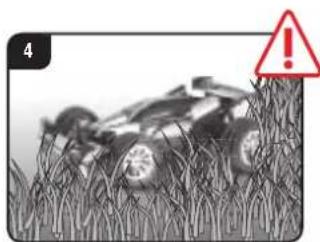

Zet het voertuig altijd met de hand op de grond neer. Werp het voertuig nooit al staande op de vloer. Stel het Carrera RC-voertuig nooit aan een continu wisselende belasting, d.w.z. voortdurend voor- en achteruitrij- den, bloot. GROEN = gereedROOD = laden Een Carrera RC-voertuig is een op afstand bestuurde, met speciale rijdaccu’s bediende modelauto. Enkel de originele Carrera RC li-ion-accu’s mogen gebruikt worden. Verwijder de accu uit het voertuig, alvo- rens deze op te laden. Vermijd sprongen van schansen of bor- dessen, die hoger zijn dan 15 cm. Het Carrera RC-voertuig is uitsluitend voor hobbydoeleinden ontworpen en mag uitsluitend op daarvoor voorziene parcours en plaatsen bestuurd worden. OPGELE T! Gebruik het Carrera RC- voertuig niet in het wegverkeer. Gebruik nooit bijtende oplosmiddelen voor de reiniging van uw model. Bestuur de auto ook niet onder hoog- spanningsleidingen of zendmasten of bij onweer! Atmosferische storingen kunnen tot een functiestoring leiden. Gelieve bij grote temperatuurverschil- len tussen bewaarplaats en plaats van gebruik te wachten tot het voertuig geacclimatiseerd is, om vorming van condenswater en de daaruit resulte- rende functiestoringen te vermijden. Om te vermijden dat het Carrera RC- voertuig met storingen in het besturings- systeem en daardoor ongecontroleerd rijdt, dienen de batterijen van de control- ler en van de voertuigaccu op een fout- loze laadtoestand gecontroleerd te worden. Laders en adapters mogen niet worden kortgesloten. Gebruik dit product nooit op grasvlak- ten. Gras, dat vast komt te zitten, kan de draaiing van de as hinderen en de motor verhitten. Met een Carrera RC- voertuig mogen er geen goederen, per- sonen of dieren vervoerd worden. De correcte montage van het Carrera RC-voertuig moet steeds vóór en na iedere rit gecontroleerd worden. Eventu- eel schroeven en moeren vaster aan- draaien. Bestuur het Carrera RC-voertuig nooit bij regen of sneeuw in de open lucht. Het voertuig mag niet door water, plas- sen of sneeuw rijden en moet droog worden bewaard. Gebruik het voertuig nooit in de nabij- heid van rivieren, vijvers of meren opdat het Carrera RC-voertuig niet in het water valt. Vermijd het rijden op trajecten die uitslui- tend uit zand bestaan. Stel het Carrera RC-voertuig niet bloot aan direct zonlicht. Om oververhitting van het elektronisch systeem in het voertuig te vermijden moeten bij een temperatuur van meer dan 35°C regelmatig korte rustpauzes worden ingelegd. Veiligheidsbepalingen26

Laad de accu na gebruik abs oluut weer op, om een zogenaamde di epteontlading van  de accu te vermijden. Laad de accu van tijd tot tijd (ca. alle 2-3 maanden) op. Een niet-inachtneming van de bovenstaande omgang met de accu kan tot een defect  leiden. Het opladen van de accu mo et onder toezicht van een volwassene gebeuren!  Accu‘s mogen uitsluitend door volwassenen of door kinderen van ten minste 8 jaar  worden opgeladen. Opgelet, dit voertuig haalt snelhe- den tot 20km/h. Gelieve te oefenen op een vrije plaats met minimum 2,5x2,5 meter oppervlak. Bedien de gas hen- del de eerste keer ze er voorzichtig,  omdat het voertuig gevoelig rea- geert. Oefen het langzaam rijden gedu- rende min. 2-3 accuvullingen, alvorens tot snellere manoeuvres over te gaan. Eerst oefenen! Nu kan de rit beginnen Plaatsen van de batterijen Aanbrengen van de accu Opladen van de accu GROEN = gereedROOD = laden Het Carrera RC-voertuig en de control- ler zijn in de fabriek gekoppeld.

2. Schakel de controller in. De LED aan

de controller knippert ritmisch. Na enkele seconden branden de LEDs aan het voertuig en de controller per- manent. De koppeling is voltooid.

1. Schakel het voertuig met de ON/

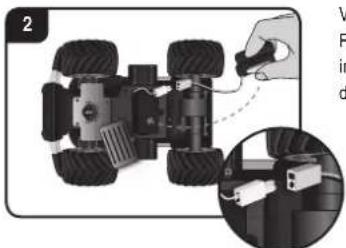

OFF-schakelaar in. De LED op de bovenzijde van het voertuig knippert ritmisch. Instelling van de stuurinrichting Indien tijdens de werking van het Carrera RC-voertuig blijkt dat het voer- tuig naar rechts of naar links neigt, kan door de op de tekening terug te vinden instelschakelaar de rijstrook gecor- rigeerd worden. Verwijder met een schroevendraaier het deksel van het accuvak bij het Carrera RC- voertuig. Verbind het kabeluiteinde van het Carrera RC-voertuig met dat van de accu. Accu inleggen. Deksel met een schroevendraaier dichtschroeven. Gelieve eerst de Carrera RC-accu met het bijgeleverde laadtoestel te verbinden. Het verbindingsstuk en de aansluiting tussen accu en laadtoestel zijn zodanig vervaar- digd, dat een verkeerde polariteit uitgesloten is. Sluit het laadtoestel op een energiebron aan. Als de accu correct aangesloten werd en het oplaadproces normaal plaatsvindt, is het rode LED-lampje constant verlicht. Wan- neer de accu volledig opgeladen is, schakelt het rode LED-lampje naar een groene kleur om. De accu kan verwijderd en in uw Carrera RC-voertuig geïnstalleerd worden en is nu klaar om te rijden. De accu moet na gebruik minimum 20 minuten afkoelen, voor hij weer volledig mag worden geladen. Een nietin- achtneming van deze pauze kan leiden tot een defecte accu. Open het batterijvak met een schroeven- draaier en plaats de batterijen in de control- ler. Let op de correcte polariteit. Gebruik nieuwe en oude batterijen of batterijen van verschillende fabrikanten nooit samen. Na het sluiten van het vak kunt u de functionali- teit van de controller met behulp van de Powerschakelaar op de voorzijde controle- ren. Bij de ON-positie van de Powerschake- laar en reglementaire functie dient de LED bovenaan in het midden van de controller rood op te lichten.27

Vergissingen en fouten uitgesloten Kleur/finale ontwerpaanpassingen uitgesloten Technische aanpassingen en ontwerp gerelateerde aanpassingen uitgesloten Pictogrammen = symbolisch foto’s Probleem Oorza ak Oplossing Model rijdt niet Schakelaar op de zender of / en model staat / staan op “OFF” Inschakelen Zwakke of helemaal geen accu in het model Geladen accu inleggen De auto is aan een hindernis blijven staan. De overspanningsbeveiliging heeft de auto uitgeschakeld. De ON/OFF schakelaar aan het voertuig eenmaal op OFF, dan weer op ON schakelen en op een vrije plaats zetten. Zwakke accu/batterij in de zender of in het model Geladen accu of batterij inleggen De controller is eventueel niet correct aan de ontvanger in het model gekoppeld. Breng zoals beschreven onder ‘Nu kan de rit beginnen’, een koppeling tussen model en controller tot stand. De zender werd na 30 minuten automatisch uitgeschakeld. Om de zender opnieuw te gebruiken zet u de ON/OFF schakelaar aan controller & voertuig eenmaal op OFF en aansluitend weer op ON. Het voertuig is zeer warm. Voertuig en controller uitschakelen en het voertuig ongeveer 30 minuten laten afkoelen. De oververhittingsbeveiliging heeft de auto wegens te sterke opwarming doen stoppen De ontvanger uitschakelen De RC auto ca. 30 minuten laten afkoelen. Geen controle Het voertuig zet zich ongewild in beweging. Eerst de zender inschakelen, dan pas het voertuig. SERVO TRONIC Met de joysticks kunt u nauwkeurige stuur- en rijmanoeuvres uitvoeren. Joystick links: vooruit- en achteruitrij- den met verschillende snelheden Joystick rechts: naar rechts en links sturen met verschillende stuuruitslag voor nauwkeurig sturen. Probleemoplossingen Functies van de controller Bouw met veiligheidsdriehoeken, blik- jes of dergelijke een Carrera RC-race- circuit op een grote en vrije plaats. De fundamentele besturingstechniek bij het rijden met een Carrera RC-voertuig bestaat erin, op rechte stukken snel te rijden en in de bochten af te remmen.

• Bij het vervangen van de ee rste accu door de twee de moet een rijpauze van  minstens 10 minuten worden ingelast. Bij daarop volgende vervangingen  moet telkens een rustpauze van min stens 20 minuten worden ingelast.

• Permanent gebruik van de motor vermijden.

• Als het voertuig zichze lf meermaals kort na elkaar vanzelf uitschakelt is de  acc u leeg. Gelieve de accu te laden.

• Na 30 minuten stil stand worden controller en voertuig automatisch uitge- schakeld. Om het voertuig opnieuw te gebrui ken ze t u de ON/OFF schake- laar aan contr oller & voertuig eenmaal op OFF en aansluitend weer op ON.

• Voor het uitschakelen na de rit de stappen in omgekeerde volgorde volgen.

• Na de rit de accu uitnemen. Laa d de accu na gebruik absoluut weer op, om  een zogenaamde diepteontlading van de accu te vermijden.

• Bewaar de accu alt ijd buiten het voertuig.

• Het Carrera RC-voe rtuig na de rit schoonmaken. De meest actuele versie van deze bedieningshandleiding en informatie over verkrijgb are reserveonderdelen vindt u op carrera-rc.com in het servicebereik.  De joysticks zijn afneembaar. Het voer- tuig kan alternatief met de kantelende besturingstoetsen bestuurd worden. Aan de achterzijde van de controller in het daarvoor voorziene vak kunnen de joysticks opgeborgen worden. Het halssnoer aan het oog van de controller bevestigen en rond de hals hangen. Waarschuwingen!   Risico van wurging!28 ALKALINEALKALINE
