GEBRUIKSAANWIJZING Hummer H3 CARRERA

• Bevat slechts één model. Geachte klant, Wij feliciteren u met de aankoop van uw Carrera RC-modelauto, die volgens de hui- dige stand van de techniek vervaardigd werd. Omdat wij er steeds voor ijveren, onze producten verder te ontwikkelen en te verbeteren, maken wij voor een wijziging in technisch opzicht en met betrekking tot uitrusting, materialen en design te allen tijde en zonder aankondiging voorbehoud. Op basis van minieme afwijkingen van het u ter beschikking gestelde product tegenover gegevens en afbeeldingen in deze handlei- ding kan men daarom geen aanspraken doen gelden. Deze gebruiks- en montage- aanwijzing vormt een bestanddeel van het product. Bij veronachtzaming van de gebruiksaanwijzing en van de daarin vermelde veiligheidsinstructies komt de garan- tieclaim te vervallen. Bewaar deze handleiding om ze later te raadplegen en om het model eventueel aan derden door te geven. Garantievoorwaarden Bij de Carrera-producten betreft het technisch hoogwaardig speelgoed, dat zorgvul- dig behandeld dient te worden. Gelieve onvoorwaardelijk de in de gebruiks-aanwijzing vermelde aanwijzingen in acht te nemen. Alle onderdelen worden aan een zorgvul- dige test onderworpen (technische wijzigingen en modelwijzigingen in functie van een verbetering van het product zijn voorbehouden). Indien er desondanks fouten opduiken, wordt een garantie in het kader van de hierna volgende garantievoorwaarde verleend: De garantie omvat aantoonbare materiaal- of fabricagefouten, waarvan op het moment van de aankoop van het Carrera-product sprake was. Te rekenen vanaf de datum van verkoop bedraagt de garantietermijn 24 maanden. Uitgesloten is de garan- tieclaim voor aan slijtage onderhevige onderdelen, beschadigingen door een onoor- deelkundige behandeling of door een onoordeelkundig gebruik of bij externe ingre- pen. De reparatie mag uitsluitend door de firma Stadlbauer Marketing + Vertrieb GmbH of door een door haar geautoriseerd bedrijf uitgevoerd worden. In het kader van deze garantie wordt, afhankelijk van de keuze van de firma Stadlbauer Marketing + Vertrieb GmbH, het Carrera-product volledig of worden enkel de defecte onderdelen uitgewisseld of wordt er voor gelijkwaardige vervanging gezorgd. Van de garantie uit- gesloten zijn transport-, verpakkings- en verplaatsingskosten alsook beschadigingen, waarvoor de koper dient op te komen. Deze dienen door de koper gedragen te worden. Op de garantieclaims kan uitsluitend de oorspronkelijke koper van het Carrera-product beroep doen. Aanspraak op de garantievergoeding bestaat enkel dan, wanneer

• de behoorlijk ingevulde kaart samen met het defecte Carrera-product, het aankoop- bewijs/de factuur/de kassabon ingezonden wordt;

• geen eigenmachtige wijzigingen aan de garantiekaart aangebracht werden;

• het speelgoed in overeenstemming met de gebruiksaanwijzing behandeld en zoals reglementair voorgeschreven gebruikt werd;

• de beschadigingen/functiestoringen aan overmacht of aan door het gebruik veroor- zaakte slijtage te wijten zijn. Garantiekaarten kunnen niet vervangen worden. Aanwijzing voor EU-lidstaten: er wordt gewezen op de wettelijke garantieplicht van de verkoper, meer bepaald op het feit dat deze garantieplicht door een concrete garantie niet aan beperkingen onderworpen wordt. Conformiteitsverklaring Hiermede verklaart de firma Stadlbauer Marketing + Vertrieb GmbH dat dit model, controller inbegrepen, in overeenstemming is met de fundamentele, door volgende EG-richtlijnen gestelde eisen: EG richtlijnen 2009/48 en 2004/108/EG over elektro- magnetische compatibiliteit en de andere relevante voorschriften van de richtlijn

1999/5/EG (R&TTE) befindet. De originele conformiteitsverklaring kan opcarrera-rc.com opgevraagd worden. Waarschuwingsinstructies! WAARSCHUWING! Wegens inslikbare, kleine onderdelen is dit speelgoed niet geschikt voor kinderen jonger dan 3 jaar. WAARSCHUWING! Klemgevaar, door de werking veroorzaakt! Ver- wijder alle verpakkingsmaterialen en bevestigingsdraden voordat u dit speelgoed aan het kind overhandigt. Gelieve voor informatie en in geval van eventuele vragen verpakking en adres te bewaren. Het hier afgebeelde symbool van de doorge- streepte vuilnisbakken dient uw aandacht erop te vestigen dat lege batterijen, accu’s, knoop- cellen, accupacks, apparaatbatterijen, oude elektrische apparaten etc. niet bij het huisvuil thuishoren, omdat ze schadelijk voor het milieu en voor de gezondheid zijn. Gelieve mee te helpen, milieu en gezondheid in stand te houden en praat ook met uw kinderen over de keurige afvalverwerking van gebruikte batterijen en oude elektrische appara- ten. Batterijen en oude elektrische apparaten dienen op de bekende verzamelpunten afgegeven te worden. Zodoende worden ze aan een reglementair voorgeschreven recycling onderworpen. Ongelijke batterijtypes of nieuwe en gebruikte batterijen mogen niet samen gebruikt worden. Lege batterijen uit het speelgoed verwijderen. Oplaadbare batterijen mogen enkel onder toezicht van volwassenen geladen worden. Oplaadbare batterijen uit het speelgoed nemen vooraleer ze te laden. Kortsluiting aan aansluitklemmen niet toege- staan. Enkel de aanbevolen batterijen of die van een gelijkwaardig type mogen gebruikt worden. Bij regelmatig gebruik van de lader moet deze aan de kabel, aansluiting, afdekkingen en andere onderdelen gecontroleerd worden. In geval van schade mag de lader pas na een reparatie terug in gebruik genomen worden. Inhoud van de levering 1 x VW Touareg Hummer H3 1 x Controller 1 x Halssnoer 1 x Laadtoestel 1 x Accu 1 x 4 AAA-batterij (niet oplaadbaar)1

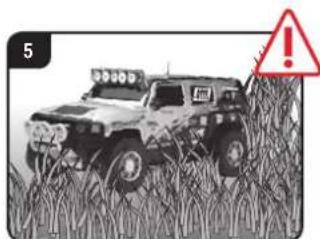

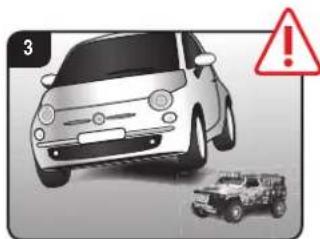

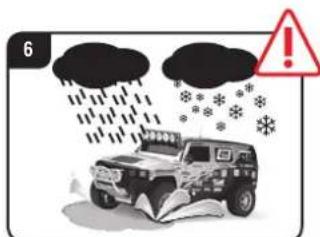

De correcte montage van het Carrera RC-voertuig moet steeds vóór en na iedere rit gecontroleerd worden. Eventu- eel schroeven en moeren vaster aan- draaien. Een Carrera RC-voertuig is een op afstand bestuurde, met speciale rijdaccu’s bediende modelauto. Enkel de originele Carrera RC li-ion-accu’s mogen gebruikt worden. GROEN = gereedROOD = laden Bij ingebruikname altijd eerst de controller en dan het voertuig inschakelen. Om na de rit uit te schakelen de omgekeerde volgorde toepassen! Om te vermijden dat het Carrera RC- voertuig met storingen in het besturings- systeem en daardoor ongecontroleerd rijdt, dienen de batterijen van de control- ler en van de voertuigaccu op een fout- loze laadtoestand gecontroleerd te worden. Zet het voertuig altijd met de hand op de grond neer. Werp het voertuig nooit al staande op de vloer. Het Carrera RC-voertuig is uitsluitend voor hobbydoeleinden ontworpen en mag uitsluitend op daarvoor voorziene parcours en plaatsen bestuurd worden. OPGELET! Gebruik het Carrera RC- voertuig niet in het wegverkeer. Vermijd sprongen van schansen of bor- dessen, die hoger zijn dan 20 cm. Bestuur de auto ook niet onder hoog- spanningsleidingen of zendmasten of bij onweer! Atmosferische storingen kunnen tot een functiestoring leiden. Gelieve bij grote temperatuurverschillen tussen bewaarplaats en plaats van gebruik te wachten tot het voertuig geacclimatiseerd is, om vorming van condenswater en de daaruit resulterende functiestoringen te vermijden. Wees voorzichtig met het uiteinde van de antenne, gevaar voor verwondingen! Gebruik dit product nooit op grasvlak- ten. Gras, dat vast komt te zitten, kan de draaiing van de as hinderen en de motor verhitten. Met een Carrera RC- voertuig mogen er geen goederen, per- sonen of dieren vervoerd worden. Gebruik nooit bijtende oplosmiddelen voor de reiniging van uw model. Bestuur het Carrera RC-voertuig nooit bij regen of sneeuw in de open lucht. Het voertuig mag niet door water, plas- sen of sneeuw rijden en moet droog worden bewaard. Gebruik het voertuig nooit in de nabij- heid van rivieren, vijvers of meren opdat het Carrera RC-voertuig niet in het water valt. Vermijd het rijden op trajecten die uit- sluitend uit zand bestaan. Stel het Carrera RC-voertuig niet bloot aan direct zonlicht. Om oververhitting van het elektronisch systeem in het voertuig te vermijden moeten bij een temperatuur van meer dan 35°C regelmatig korte rustpauzes worden ingelegd. Veiligheidsbe palingen1

Laad de accu na gebruik absoluut weer op, om een zogenaamde diepteontlading van de accu te vermijden. Laad de accu van tijd tot tijd (ca. alle 2-3 maanden) op. Een niet-inachtneming van de bovenstaande omgang met de accu kan tot een defect leiden.

• Maximaal 2 accu’s direct na elkaar leeg rijden. Na 2 accuvullingen moet er abso- luut een rustpauze van ongeveer 20 minuten worden ingelegd.

• Permanent gebruik van de motor vermijden.

• Als het voertuig zichzelf meermaals kort na elkaar vanzelf uitschakelt is de accu leeg. Gelieve de accu te laden.

• Na de rit de accu uitnemen.

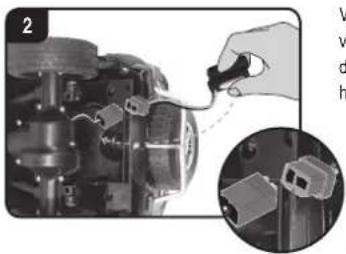

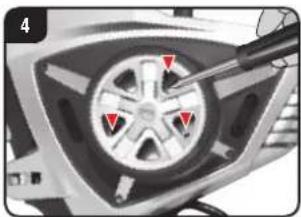

• Het Carrera RC-voertuig na de rit schoonmaken. Gelieve eerst de Carrera RC-accu met het bijgeleverde laadtoestel te verbinden. Het verbindingsstuk en de aansluiting tussen accu en laadtoestel zijn zodanig vervaar- digd, dat een verkeerde polariteit uitgesloten is. Sluit het laadtoestel op een energiebron aan.Als de accu correct aangesloten werd en het oplaadproces normaal plaatsvindt, is het rode LED-lampje constant verlicht. Wan- neer de accu volledig opgeladen is, schakelt het rode LED-lampje naar een groene kleur om. De accu kan verwijderd en in uw Carrera RC-voertuig geïnstalleerd worden en is nu klaar om te rijden. De accu moet na gebruik minimum 20 minuten afkoelen, voor hij weer volledig mag worden geladen. Een nietin- achtneming van deze pauze kan leiden tot een defecte accu. Verwijder met een schroevendraaier het deksel van het accuvak bij het Carrera RC- voertuig. Schuif de volledig geladen Carrera RC accu met het opgedrukte logo naar boven en de stekkers naar de achterkant van het voertuig wijzend tot aan de aanslag in het vak. Verbind het kabeleinde van het Carrera RC voertuig met de kabel van de accu en berg de kabels naast de accu op in het vak. Sluit het deksel met een schroevendraaier. Druk op de releaseknop en neem het bat- terijvak uit de controller. Let bij het plaatsen van de batterijen op correcte polariteit. Schuif het batterijvak terug in de controller tot het vergrendelt. Het Carrera RC voertuig en de control- ler zijn door de fabriek gekoppeld. Als er in het begin problemen bij de com- municatie tussen het Carrera RC voer- tuig zouden zijn, dient u een nieuwe koppeling uit te voeren. Door op de koppelingknop op de onder- zijde van het chassis te drukken worden het Carrera RC voertuig en de control- ler opnieuw gekoppeld. De koppeling- knop dient gedurende min. 3 sec te worden ingedrukt. Gelieve in acht te nemen, dat de controller ingeschakeld moet zijn. Carrera RC-voertuig door middel van schakelaar “ON / OFF” inschakelen. Opgelet, dit voertuig haalt snelheden tot 35km/h. Gelieve te oefenen op een vrije plaats met minimum 4x4 meter oppervlak. Gelieve bij de eerste keer de gashendel slechts voorzichtig te bedienen, omdat het voertuig zeer gevoelig reageert. Oefen het langzaam rijden minimum 2-3 accuvullingen vooral- leer u tot snellere maneuvers overgaat. Bouw met veiligheidsdriehoeken, blikjes of dergelijke een Carrera RC-racecircuit op een grote en vrije plaats. De funda- mentele besturingstechniek bij het rijden met een Carrera RC-voertuig bestaat erin, op rechte stukken snel te rijden en in de bochten af te remmen. Eerst oefenen! Nu kan de rit beginnen Plaatsen van de batterijen Aanbrengen van de accu Opladen van de accu GROEN = gereedROOD = laden27

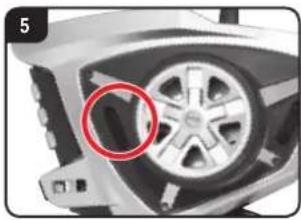

OFF Probleem Oorzaak Oplossing Model rijdt niet Schakelaar op de zender of / en model staat / staan op “OFF” Inschakelen Zwakke of helemaal geen accu in het model Geladen accu inleggen De oververhittingsbeveiliging heeft de auto wegens te sterke opwarming doen stoppen De ontvanger uitschakelen De RC auto ca. 30 minuten laten afkoelen. Zwakke accu/batterij in de zender of in het model Geladen accu of batterij inleggen Het voertuig is zeer warm. Voertuig en controller uitschakelen en het voertuig ongeveer 30 minuten laten afkoelen. Geen controle Het voertuig zet zich ongewild in beweging. Eerst de zender inschakelen, dan pas het voertuig. Vergissingen en fouten uitgesloten Kleur/finale ontwerpaanpassingen uitgesloten Technische aanpassingen en ontwerp gerelateerde aanpassingen uitgesloten Pictogrammen = symbolisch foto’s Als de controller is ingeschakeld lichten de rode LED-lampen in het voorste deel van de controller op. TH-TRIMM Snelheidsfijnregeling Hier heeft u de mogelijkheid om de rem- werking van uw voertuig te wijzigen. Besturing digitaal proportionaal Gashendel naar achter: vooruit Gashendel naar voren: remmen resp. achteruit Steering-TRIMM Besturingsfijnregeling Als het voertuig niet recht vooruit zou rijden kunt u hier uw voertuig fijn instel- len. De 2,4 GHz controller is uitgerust voor rechts- en linkshandige personen en kan door omschroeven van de bestu- ringsunit aan de betreffende persoon worden aangepast. Wisselfunctie door omschroeven van de besturingsunit Voor de ombouw, de drie binnenin lig- gende schroeven aan de besturingsunit losschroeven en deze op de tegenzijde aanbrengen. De afdekplaat op de tegenzijde verwijderen en het stuurwiel op de tegenzijde montere. de drie innenin liggende schroeven opnieuw fixeren. Klaar! Probleemoplossingen Functies van de controller De meest actuele versie van deze bedieningshandleiding en informatie over verkrijgbare reserveonderdelen vindt u op carrera-rc.com in het servicebereik.28 ALKALINEALKALINEALKALINEALKALINE
