HASZNÁLATI ÚTMUTATÓ Hummer H3 CARRERA

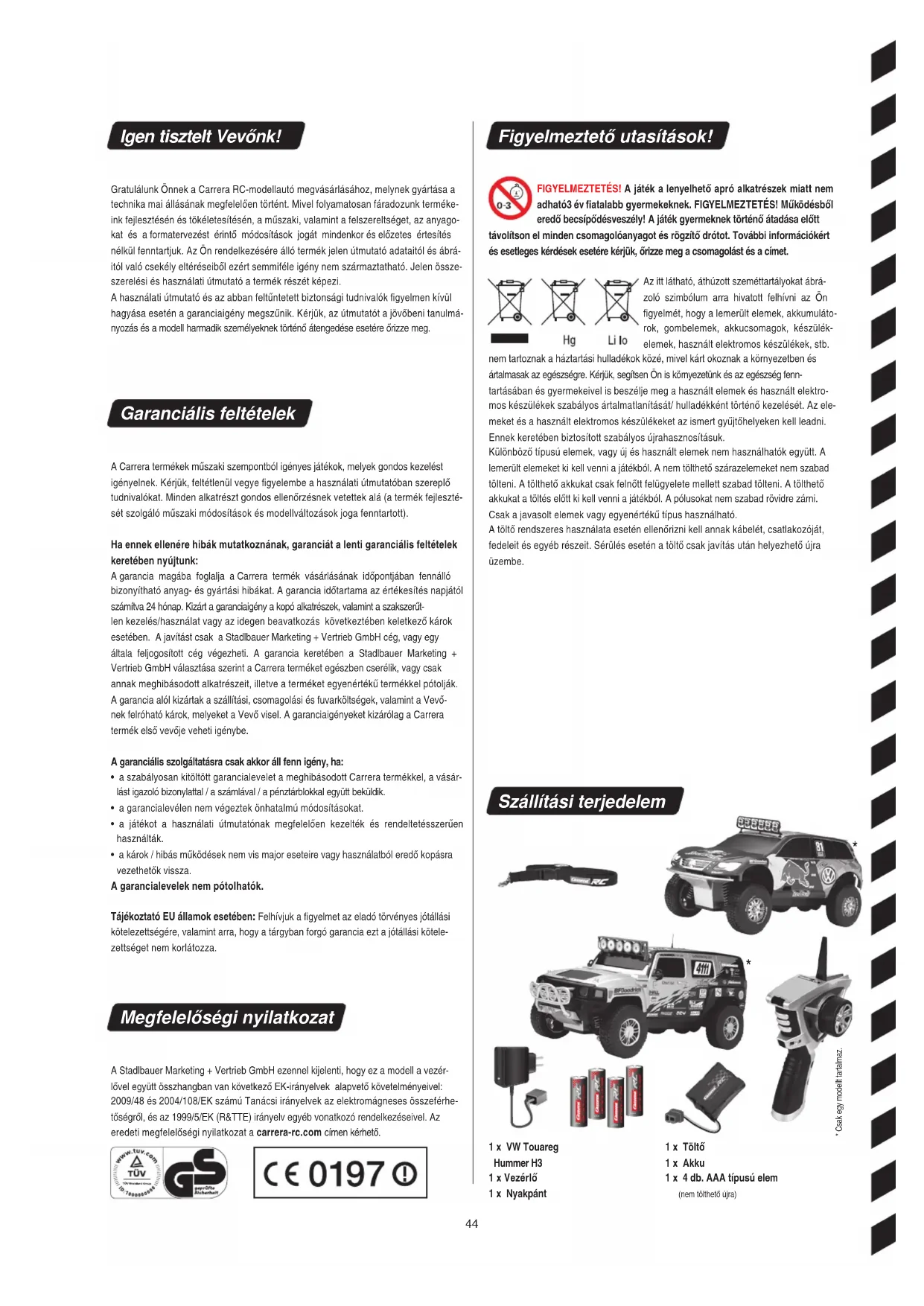

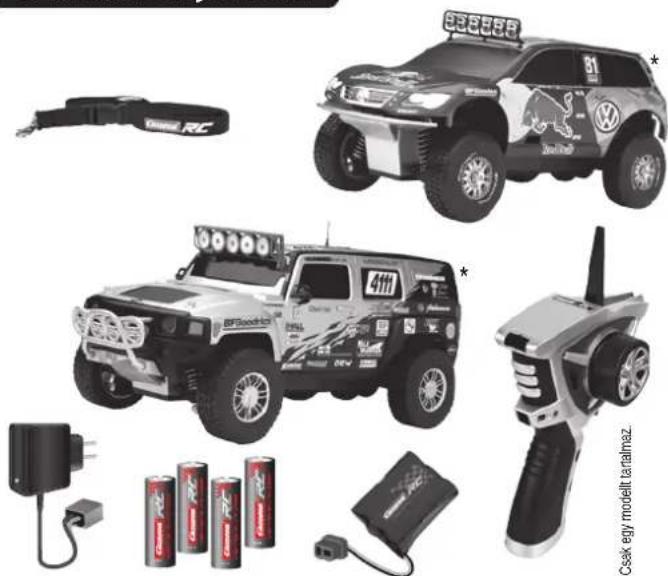

• Csak egy modellt tartalmaz. Igen tisztelt Vevőnk! Gratulálunk Önnek a Carrera RC-modellautó megvásárlásához, melynek gyártása a technika mai állásának megfelelően történt. Mivel folyamatosan fáradozunk terméke- ink fejlesztésén és tökéletesítésén, a műszaki, valamint a felszereltséget, az anyago- kat és a formatervezést érintő módosítások jogát mindenkor és előzetes értesítés nélkül fenntartjuk. Az Ön rendelkezésére álló termék jelen útmutató adataitól és ábrá- itól való csekély eltéréseiből ezért semmiféle igény nem származtatható. Jelen össze- szerelési és használati útmutató a termék részét képezi. A használati útmutató és az abban feltűntetett biztonsági tudnivalók figyelmen kívül hagyása esetén a garanciaigény megszűnik. Kérjük, az útmutatót a jövőbeni tanulmá- nyozás és a modell harmadik személyeknek történő átengedése esetére őrizze meg. Garanciális feltételek A Carrera termékek műszaki szempontból igényes játékok, melyek gondos kezelést igényelnek. Kérjük, feltétlenül vegye figyelembe a használati útmutatóban szereplő tudnivalókat. Minden alkatrészt gondos ellenőrzésnek vetettek alá (a termék fejleszté- sét szolgáló műszaki módosítások és modellváltozások joga fenntartott). Ha ennek ellenére hibák mutatkoznának, garanciát a lenti garanciális feltételek keretében nyújtunk: A garancia magába foglalja a Carrera termék vásárlásának időpontjában fennálló bizonyítható anyag- és gyártási hibákat. A garancia időtartama az értékesítés napjától számítva 24 hónap. Kizárt a garanciaigény a kopó alkatrészek, valamint a szakszerűt- len kezelés/használat vagy az idegen beavatkozás következtében keletkező károk esetében. A javítást csak a Stadlbauer Marketing + Vertrieb GmbH cég, vagy egy általa feljogosított cég végezheti. A garancia keretében a Stadlbauer Marketing + Vertrieb GmbH választása szerint a Carrera terméket egészben cserélik, vagy csak annak meghibásodott alkatrészeit, illetve a terméket egyenértékű termékkel pótolják. A garancia alól kizártak a szállítási, csomagolási és fuvarköltségek, valamint a Vevő- nek felróható károk, melyeket a Vevő visel. A garanciaigényeket kizárólag a Carrera termék első vevője veheti igénybe. A garanciális szolgáltatásra csak akkor áll fenn igény, ha:

• a szabályosan kitöltött garancialevelet a meghibásodott Carrera termékkel, a vásár- lást igazoló bizonylattal / a számlával / a pénztárblokkal együtt beküldik.

• a garancialevélen nem végeztek önhatalmú módosításokat.

• a játékot a használati útmutatónak megfelelően kezelték és rendeltetésszerűen használták.

• a károk / hibás működések nem vis major eseteire vagy használatból eredő kopásra vezethetők vissza. A garancialevelek nem pótolhatók. Tájékoztató EU államok esetében: Felhívjuk a figyelmet az eladó törvényes jótállási kötelezettségére, valamint arra, hogy a tárgyban forgó garancia ezt a jótállási kötele- zettséget nem korlátozza. Megfelelőségi nyilatkozat A Stadlbauer Marketing + Vertrieb GmbH ezennel kijelenti, hogy ez a modell a vezér- lővel együtt összhangban van következő EK-irányelvek alapvető követelményeivel: 2009/48 és 2004/108/EK számú Tanácsi irányelvek az elektromágneses összeférhe- tőségről, és az 1999/5/EK (R&TTE) irányelv egyéb vonatkozó rendelkezéseivel. Az eredeti megfelelőségi nyilatkozat a carrera-rc.com címen kérhető. Figyelmeztető utasítások! FIGYELMEZTETÉS! A játék a lenyelhető apró alkatrészek miatt nem adható3 év fiatalabb gyermekeknek. FIGYELMEZTETÉS! Működésből eredő becsípődésveszély! A játék gyermeknek történő átadása előtt távolítson el minden csomagolóanyagot és rögzítő drótot. További információkért és esetleges kérdések esetére kérjük, őrizze meg a csomagolást és a címet. Az itt látható, áthúzott szeméttartályokat ábrá- zoló szimbólum arra hivatott felhívni az Ön figyelmét, hogy a lemerült elemek, akkumuláto- rok, gombelemek, akkucsomagok, készülék- elemek, használt elektromos készülékek, stb. nem tartoznak a háztartási hulladékok közé, mivel kárt okoznak a környezetben és ártalmasak az egészségre. Kérjük, segítsen Ön is környezetünk és az egészség fenn- tartásában és gyermekeivel is beszélje meg a használt elemek és használt elektro- mos készülékek szabályos ártalmatlanítását/ hulladékként történő kezelését. Az ele- meket és a használt elektromos készülékeket az ismert gyűjtőhelyeken kell leadni. Ennek keretében biztosított szabályos újrahasznosításuk. Különböző típusú elemek, vagy új és használt elemek nem használhatók együtt. A lemerült elemeket ki kell venni a játékból. A nem tölthető szárazelemeket nem szabad tölteni. A tölthető akkukat csak felnőtt felügyelete mellett szabad tölteni. A tölthető akkukat a töltés előtt ki kell venni a játékból. A pólusokat nem szabad rövidre zárni. Csak a javasolt elemek vagy egyenértékű típus használható. A töltő rendszeres használata esetén ellenőrizni kell annak kábelét, csatlakozóját, fedeleit és egyéb részeit. Sérülés esetén a töltő csak javítás után helyezhető újra üzembe. Szállítási terjedelem 1 x VW Touareg Hummer H3 1 x Vezérlő 1 x Nyakpánt 1 x Töltő 1 x Akku 1 x 4 db. AAA típusú elem (nem tölthető újra)1

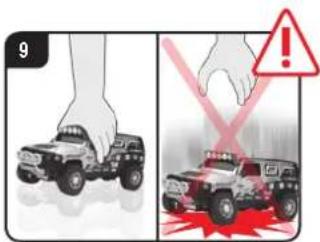

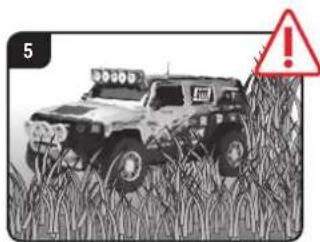

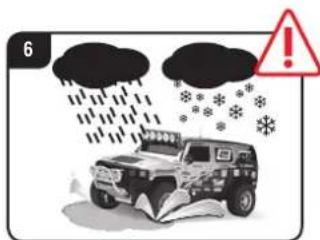

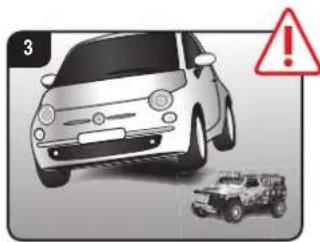

A Carrera RC jármű szabályos össze- szerelését minden használat előtt és után ellenőrizni kell, szükség esetén a csavarokat és anyacsavarokat meg kell húzni. A Carrera RC jármű egy távirányítható, speciális akkukkal működtetett modell- autó. Csak az eredeti Carrera RC Li-Ion akkuk alkalmazása megengedett. ZÖLD = készPIROS = töltés Üzembe helyezésnél először mindig a vezérlőt kapcsoljuk be és csak utána a járműt. A megtett út utáni kikapcsoláshoz a fordított sorrendet kell betartani! A Carrera RC jármű vezérlőrendszer működészavarai esetén történő hasz- nálatának és az ebből eredő kontrollá- latlan működésnek a megakadályo- zása érdekében ellenőrizni kell a vezérlőben lévő elemek és a járműak- kuk kifogástalan töltésszintjét. A járművet mindig kézzel tegye a pad- lóra. Álló helyzetből soha ne dobja a járművet a padlóra. A Carrera RC jármű kizárólag hobbicé- lokra készült és csak az e célt szolgáló pályákon és helyeken használható. FIGYELEM! A Carrera RC jármű közúti forgalomban történő használata tilos. Kerülje a 20 centiméternél magasabb sáncokról vagy rámpákról való ugratást. Ne működtesse nagyfeszültségű vezeté- kek vagy rádiótornyok alatt, és ne hasz- nálja viharban sem! Az légköri zavarok működészavart okozhatnak. A tároló helység és a használat helye között fennálló nagy hőmérsékletkülönbség esetén kérjük, várja meg, míg a jármű akklimatizálódott, ezzel megakadá- lyozva a kondenzvíz képződését és az ebből eredő működészavarokat. Vigyázat! Az antenna csúcsa sérülésveszélyt hordoz magában. Soha ne működtesse a terméket füves felületeken. A járműre tekeredő fű meg- akadályozhatja a tengelyek forgását, melynek következtében túlhevülhet a motor. A Carrera RC járművekkel nem szállítható áru, személyek vagy állatok. A modell tisztításához soha ne használ- jon agresszív oldószereket. A Carrera RC járművet soha ne hasz- nálja a szabadban esőben vagy hóban. A járművel nem szabad áthaladni vízen, tócsákon vagy havon és száraz helyen kell tárolni. A Carrera RC jármű vízbe esésének elkerülése érdekében soha ne használja a járművet folyók, illetve kisebb vagy nagyobb tavak közelében. Kerülje a kizárólag homokból álló sza- kaszokon való haladást. Ne tegye ki a Carrera RC járműt közvetlen napsugárzásnak. A járműelektronika túlhevülésének megakadályozása érdekében 35°C fölötti hőmérséklet esetén rendszere- sen rövid szüneteket kell beiktatni. Biztonsági rendelkezések1

Az akku ún. mélykisülésének megakadályozása érdekében a használat után az akkut feltétlenül újra fel kell tölteni. Időnként (kb. 2-3 havonta) töltse fel az akkut. Az akku fenti kezelési módjának figyelmen kívül hagyása meghibásodást okozhat.

• Egymás után legfeljebb 2 akku meríthető le használat közben. 2 akkutöltés után feltétlenül kb. 20 perc szünetet kell tartani.

• Kerülni kell a motor állandó járását.

• Ha a jármű magától egymás után többször kikapcsol, lemerült az akku. Kérjük, töltse fel az akkut.

• A megtett út után ki kell venni, illetve le kell választani az akkut.

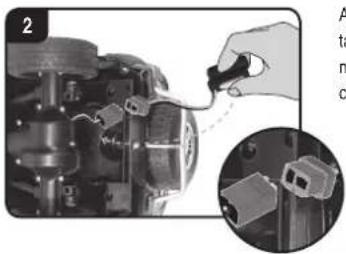

• A Carrera RC járművet az út után meg kell tisztogatni. Kérjük, először csatlakoztassa a Carrera RC akkut a mellékelt töltőre. A csatlakozóelem, illetve az akku és a töltő közötti csatlakozás úgy van kialakítva, hogy a polaritások felcse- rélése ne legyen lehetséges. Csatlakoztassa a töltőt egy energiaforrásra. Az akku szabá- lyos csatlakoztatása és szabályos töltési folyamat esetén folyamatosan világít a piros LED. Az akku teljes feltöltődése után a piros LED zöldre vált. Az akku kivehető és bete- hető a Carrera RC járműbe, ami ezt köve- tően használatra kész. A használat után az akkut legalább 20 percig hagyni kell lehűlni, mielőtt újra teljesen fel szabad tölteni. E szünet figyelmen kívül hagyása az akku meghibásodásához vezethet. Egy csavarhúzóval távolítsa el a Carrera RC jármű akkurekeszének fedelét. A teljesen feltöltött Carrera RC akkut a logóval felfelé, a dugókkal pedig a farrész felé nézve ütközésig tolja be a rekeszbe. A Carrera RC jármű kábelvégét csatlakoz- tassa az akkura, a kábeleket pedig az akku mellé tegye be a rekeszbe. A fedelet egy csavarhúzóval zárja be. Nyomja meg a release-billentyűt és vegye ki a vezérlőből az elemfészket. Az elemek behelyezése során ügyeljen a helyes polaritásra. Az elemfészket ütközésig tolja vissza a vezérlőbe. A Carrera RC jármű és a vezérlő gyári- lag össze vannak kapcsolva. Ha kezdetben problémák adódnának a Carrera RC jármű és a vezérlő közötti kommunikáció terén, kérjük, az össze- kapcsolást végezze el újra. A karosszéria alsó részén található összekapcsoló billentyű megnyomásá- val a Carrera RC jármű és a vezérlő újra összekapcsolódnak. Az összekapcsoló gombot legalább 3 másodpercig nyomva kell tartani. Kérjük figyelembe venni, hogy eközben a vezérlőnek bekapcsoltnak kell lennie. A ON / OFF kapcsoló gombbal kap- csolja be a Carrera RC járműt. Figyelem! A jármű akár 35 km/h sebességet is elér. Kérjük, gyakoroljon egy legalább 4x4 méteres üres felületen. Az első alkalommal nagyon óvatosan kezelje a gázkart, mivel a jármű nagyon érzékenyen reagál. Gyakorolja a lassú haladást legalább 2-3 akkutöltés erejéig, mielőtt gyorsabb manőverekre tér át. Bójákból vagy üres bádogdobozokból, stb. építsen egy Carrera RC járművek- nek való versenypályát egy nagy méretű és szabad felületen. A Carrera RC jár- művek irányítása közben alapvető veze- tési technikának számít az egyenes sza- kaszokon a gyors haladás, a kanyarok- ban pedig a fékezés. Gyakoroljunk! Most már rajtolhat Az elemek behelyezése Az akku behelyezése Az akku feltöltése ZÖLD = készPIROS = töltés47

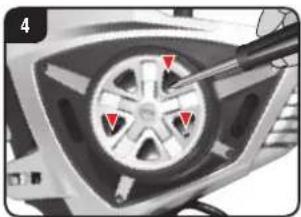

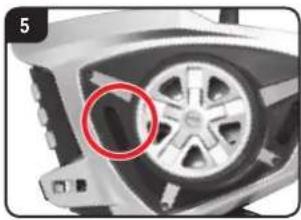

OFF Probléma Ok Megoldás A modell nem működik Az adón vagy/és modellen lévő kapcsoló(k) „OFF“ helyzetben van/ vannak Bekapcsoljuk A modellben nincs akku, vagy a benne lévő akku gyenge Feltöltött akkukat kell betenni A túlhevülésvédelem a túlságos felmelegedés miatt leállította az autót A vevőt ki kell kapcsolni Az RC járművet kb. 30 percig hagyjuk lehűlni Az adóban vagy a modellben gyenge az akku/elem Feltöltött akkut vagy elemet kell betenni A jármű nagyon meleg. A járműt és a vezérlőt kikapcsoljuk, majd a járműt kb. 30 percig hűlni hagyjuk. Hiányzó kontroll A jármű akaratlanul beindul. Először az adót kapcsoljuk be, csak utána a járműt. Bekapcsolt vezérlő esetén világítanak a vezérlő elülső részén található piros LED-ek. TH-TRIMM A sebesség finomszabályozása Itt lehetősége van a jármű fékhatásának módosítására. Digitális proporcionális kormány Gázkar hátra: előre Gázkar előre: fékezés ill. hátramenet Steering-TRIMM Kormány finomszabályozás Ha a jármű nem haladna egyenesen, lehetősége van a jármű finomszabályo- zására. A 2,4 GHz vezérlőt jobb- és balkezesek is használhatják, csak a kormányegy- séget kell más helyre csavarozni. A kormányegység átcsavarozásával megvalósítható cserefunkció Az átszereléshez oldjuk a kormányegy- ségen belül lévő három csavart, majd az egységet rögzítjük a szembeeső oldalon. A szembeeső oldalról eltávolít- juk a fedőlemezt, majd a kormányt a szembeeső oldalra szereljük. Ismét rögzítjük a belül lévő három csavart. Kész! Problémamegoldások A vezérlő funkciói A tévedések és a módosítások joga fenntartva Színek / végleges design – A módosítások joga fenntartva A műszaki és formatervezésből eredő módosítások joga fenntartva Piktogramok = szimbólumképek Jelen használati utasítás legaktuálisabb verzióját, valamint a rendelkezésre álló pótalkatrészekkel kapcsolatos információkat a carrera-rc.com címen a szerviz-terüle- ten találhat.48 ALKALINEALKALINEALKALINEALKALINE
