NÁVOD K OBSLUZE Hummer H3 CARRERA

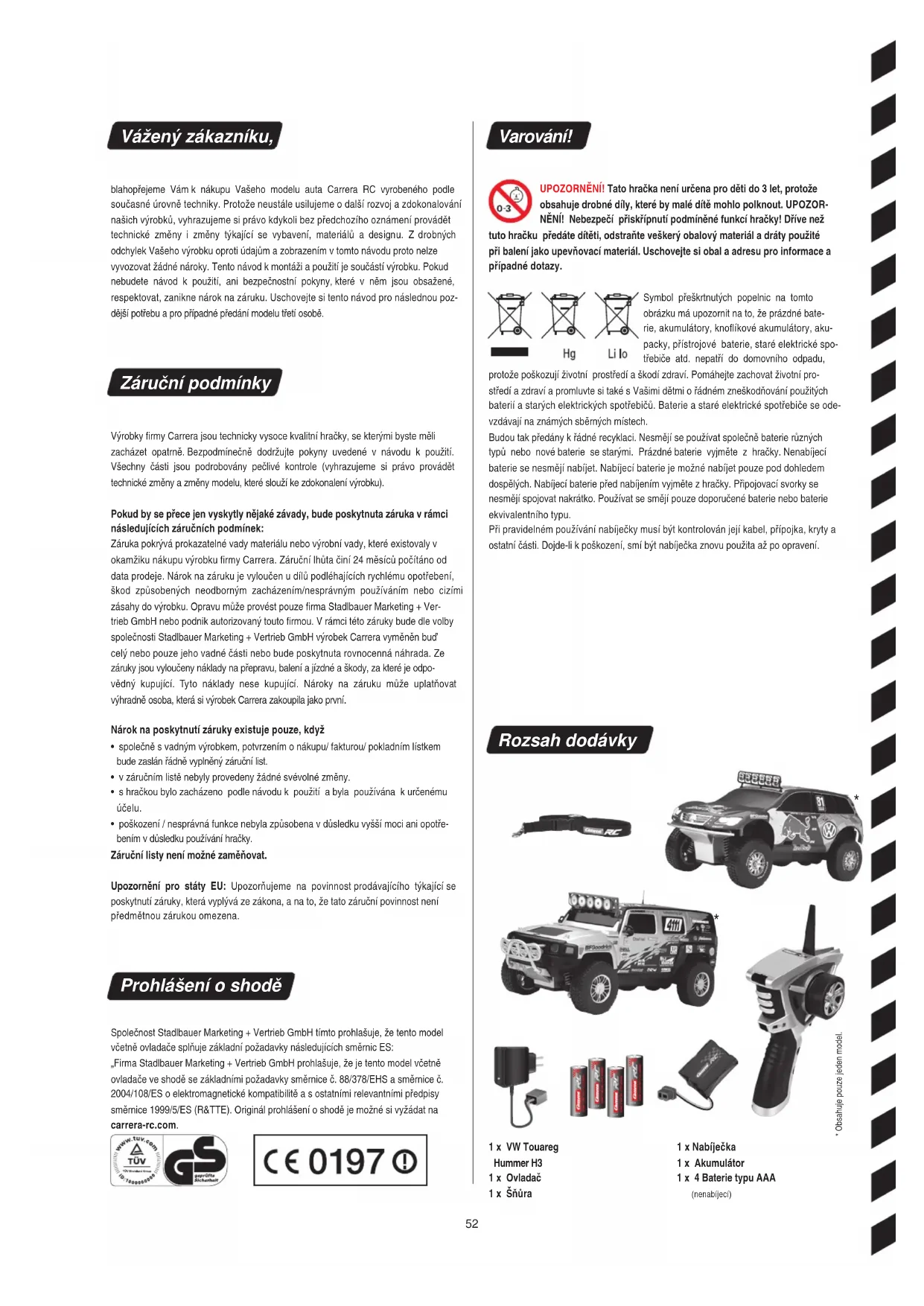

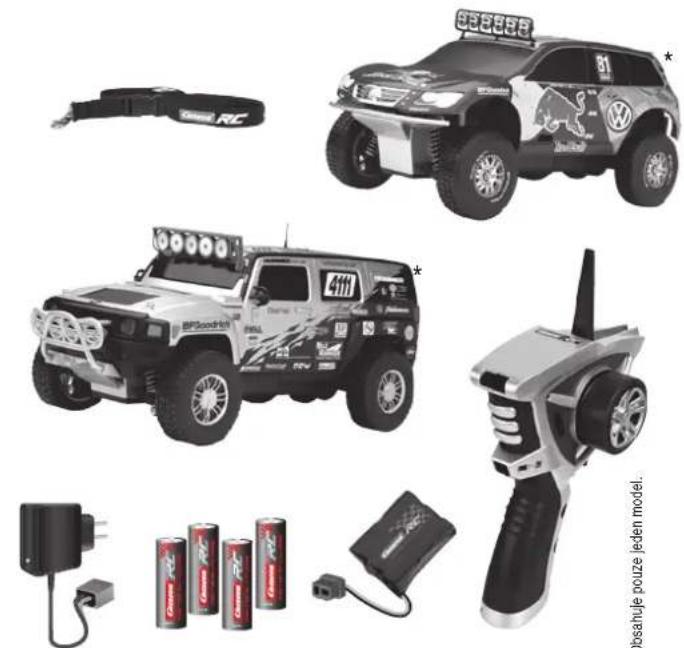

• Obsahuje pouze jeden model. Vážený zákazníku, blahopřejeme Vám k nákupu Vašeho modelu auta Carrera RC vyrobeného podle současné úrovně techniky. Protože neustále usilujeme o další rozvoj a zdokonalování našich výrobků, vyhrazujeme si právo kdykoli bez předchozího oznámení provádět technické změny i změny týkající se vybavení, materiálů a designu. Z drobných odchylek Vašeho výrobku oproti údajům a zobrazením v tomto návodu proto nelze vyvozovat žádné nároky. Tento návod k montáži a použití je součástí výrobku. Pokud nebudete návod k použití, ani bezpečnostní pokyny, které v něm jsou obsažené, respektovat, zanikne nárok na záruku. Uschovejte si tento návod pro následnou poz- dější potřebu a pro případné předání modelu třetí osobě. Záruční podmínky Výrobky firmy Carrera jsou technicky vysoce kvalitní hračky, se kterými byste měli zacházet opatrně. Bezpodmínečně dodržujte pokyny uvedené v návodu k použití. Všechny části jsou podrobovány pečlivé kontrole (vyhrazujeme si právo provádět technické změny a změny modelu, které slouží ke zdokonalení výrobku). Pokud by se přece jen vyskytly nějaké závady, bude poskytnuta záruka v rámci následujících záručních podmínek: Záruka pokrývá prokazatelné vady materiálu nebo výrobní vady, které existovaly v okamžiku nákupu výrobku firmy Carrera. Záruční lhůta činí 24 měsíců počítáno od data prodeje. Nárok na záruku je vyloučen u dílů podléhajících rychlému opotřebení, škod způsobených neodborným zacházením/nesprávným používáním nebo cizími zásahy do výrobku. Opravu může provést pouze firma Stadlbauer Marketing + Ver- trieb GmbH nebo podnik autorizovaný touto firmou. V rámci této záruky bude dle volby společnosti Stadlbauer Marketing + Vertrieb GmbH výrobek Carrera vyměněn buď celý nebo pouze jeho vadné části nebo bude poskytnuta rovnocenná náhrada. Ze záruky jsou vyloučeny náklady na přepravu, balení a jízdné a škody, za které je odpo- vědný kupující. Tyto náklady nese kupující. Nároky na záruku může uplatňovat výhradně osoba, která si výrobek Carrera zakoupila jako první. Nárok na poskytnutí záruky existuje pouze, když

• společně s vadným výrobkem, potvrzením o nákupu/ fakturou/ pokladním lístkem bude zaslán řádně vyplněný záruční list.

• v záručním listě nebyly provedeny žádné svévolné změny.

• s hračkou bylo zacházeno podle návodu k použití a byla používána k určenému účelu.

• poškození / nesprávná funkce nebyla způsobena v důsledku vyšší moci ani opotře- bením v důsledku používání hračky. Záruční listy není možné zaměňovat. Upozornění pro státy EU: Upozorňujeme na povinnost prodávajícího týkající se poskytnutí záruky, která vyplývá ze zákona, a na to, že tato záruční povinnost není předmětnou zárukou omezena. Prohlášení o shodě Společnost Stadlbauer Marketing + Vertrieb GmbH tímto prohlašuje, že tento model včetně ovladače splňuje základní požadavky následujících směrnic ES: „Firma Stadlbauer Marketing + Vertrieb GmbH prohlašuje, že je tento model včetně ovladače ve shodě se základními požadavky směrnice č. 88/378/EHS a směrnice č. 2004/108/ES o elektromagnetické kompatibilitě a s ostatními relevantními předpisy směrnice 1999/5/ES (R&TTE). Originál prohlášení o shodě je možné si vyžádat na carrera-rc.com. Varování! UPOZORNĚNÍ! Tato hračka není určena pro děti do 3 let, protože obsahuje drobné díly, které by malé dítě mohlo polknout. UPOZOR- NĚNÍ! Nebezpečí přiskřípnutí podmíněné funkcí hračky! Dříve než tuto hračku předáte dítěti, odstraňte veškerý obalový materiál a dráty použité při balení jako upevňovací materiál. Uschovejte si obal a adresu pro informace a případné dotazy. Symbol přeškrtnutých popelnic na tomto obrázku má upozornit na to, že prázdné bate- rie, akumulátory, knoflíkové akumulátory, aku- packy, přístrojové baterie, staré elektrické spo- třebiče atd. nepatří do domovního odpadu, protože poškozují životní prostředí a škodí zdraví. Pomáhejte zachovat životní pro- středí a zdraví a promluvte si také s Vašimi dětmi o řádném zneškodňování použitých baterií a starých elektrických spotřebičů. Baterie a staré elektrické spotřebiče se ode- vzdávají na známých sběrných místech. Budou tak předány k řádné recyklaci. Nesmějí se používat společně baterie různých typů nebo nové baterie se starými. Prázdné baterie vyjměte z hračky. Nenabíjecí baterie se nesmějí nabíjet. Nabíjecí baterie je možné nabíjet pouze pod dohledem dospělých. Nabíjecí baterie před nabíjením vyjměte z hračky. Připojovací svorky se nesmějí spojovat nakrátko. Používat se smějí pouze doporučené baterie nebo baterie ekvivalentního typu. Při pravidelném používání nabíječky musí být kontrolován její kabel, přípojka, kryty a ostatní části. Dojde-li k poškození, smí být nabíječka znovu použita až po opravení. Rozsah dodávky 1 x VW Touareg Hummer H3 1 x Ovladač 1 x Šňůra 1 x Nabíječka 1 x Akumulátor 1 x 4 Baterie typu AAA (nenabíjecí)1

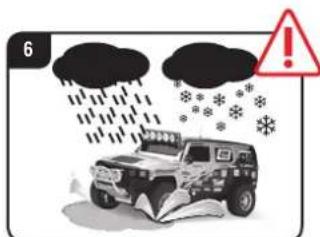

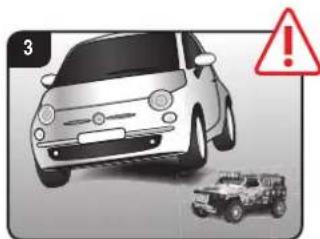

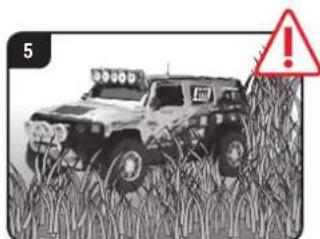

Správné smontování vozidla Carrera RC je nutné kontrolovat vždy před každou jízdou i po ní a v případě nutnosti dotáh- nout šrouby a matice. Vozidlo Carrera RC je model auta na dálkové ovládání provozovaný na spe- ciální pohonné akumulátory. Používat se smějí pouze originální Li-Ion akumu- látory Carrera RC. Při spouštění vždy nejdříve zapněte ovladač a potom vozidlo. Pro vypnutí po jízdě dodržujte obrá- cené pořadí! Abyste se vyvarovali nekontrolované jízdy vozidla Carrera RC s poruchami v ovládacím systému, je třeba kontrolovat, zda jsou baterie ovladače a pohonného akumulátoru správně nabité. Auto vždy pokládejte na podlahu rukou. Nikdy autem neházejte. Vozidlo Carrera RC je dimenzováno výlučně pro zájmové účely a je možné s ním jezdit pouze na dráhách a místech, které jsou k tomu určeny. POZOR! Nepoužívejte vozidlo Carrera RC v silničním provozu. Vyhněte se skokům z můstků nebo ramp s výškou nad 20 cm. Nejezděte s autem ani pod vedeními vysokého napětí nebo pod rádiovými stožáry ani za bouřky! Atmosférické poruchy mohou způsobit poruchy funkce. Při velkých teplotních rozdílech mezi místem skladování a místem jízdy prosím počkejte, až se auto aklimati- zuje, aby se zabránilo tvorbě konden- zátu a z toho vyplývajícím funkčním poruchám. Pozor – hrozí nebezpečí poranění hrotem antény! Nikdy s výrobkem nejezděte na travna- tých plochách. Tráva, která se těsně ovine kolem náprav vozidla, může bránit jejich otáčení a zahřívat motor. Na vozidle Carrera RC nelze přepravo- vat žádný náklad, osoby ani zvířata. K čištění modelu nikdy nepoužívejte ostrá rozpouštědla S vozidlem Carrera RC nikdy nejezděte venku za deště ani na sněhu. Nevjíž- dějte s autem do vody, kaluží nebo sněhu a skladujte jej v suchu. Nikdy vozidlo Carrera RC nepoužívejte v blízkosti řek, rybníků nebo jezer, aby nespadlo do vody. Vyvarujte se jízdě na tratích, které jsou výlučně písčité. Nevystavujte vozidlo Carrera RC přímému slunečnímu záření. Aby se předešlo přehřátí elektroniky auta, je nutné při teplotě nad 35°C dělat v pravi- delných intervalech krátké přestávky. ZELENÁ=připravenoČERVENÁ =nabít Bezpečnostní předpisy1

Akumulátorovou baterii po použití bezpodmínečně znovu nabijte, abyste zabránili tzv. hloubkovému vybití baterie. Akumulátorovou baterii občas nabijte (cca každé 2-3 měsíce). Nedodržení výše uvedených způsobů zacházení s akumulátorovou baterií může způsobit její poškození.

• Vyjezděte maximálně dvakrát nabitou baterii po sobě. Po dvou dobitích baterie je bezpodmínečně nutné udělat přestávku v délce cca 20 minut.

• Vyvarujte se permanentního nasazení motoru.

• Jestliže se auto několikrát krátce za sebou samo vypne, je baterie vybitá. Nabijte baterii.

• Po jízdě vyjměte, resp. odpojte akumulátor.

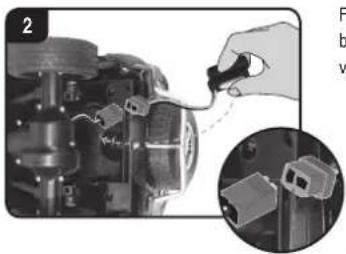

• Vozidlo RC Carrera po jízdě očistěte. Nejdříve připojte akumulátor Carrera RC na přiloženou nabíječku. Spojovací prvek resp. přípojka mezi akumulátorem a nabíječkou je vyrobena tak, že obrácená polarita je vylou- čena. Připojte nabíječku na zdroj energie. Jestliže byl akumulátor připojen správně a proces nabíjení probíhá normálně, červená LED kontrolka konstantně svítí. Když je aku- mulátor plně nabitý, červená LED kontrolka přepne na zelenou. Nyní je možné akumulá- tor vzít a instalovat ho do Vašeho vozidla Carrera RC, a to je nyní připraven k jízdě. Po vybití nechejte baterii min. 20 vychladnout a teprve potom ji znova nabijte na celou kapa- citu. Nedodržení této přestávky může vést k poškození baterie. Šroubovákem sejměte kryt přihrádky aku- mulátoru u vozidla RC Carrera. Plně nabitou baterii Carrera RC vložte do prostoru na baterii logem směrem nahoru a konektory směrem k zadní části až na doraz. Propojte kabela auta Carrera RC s kabelem baterie a vložte kabel do prostoru na baterii vedle baterie. Kryt zavřete šroubovákem. Stiskněte uvolňovací tlačítko a vyjměte při- hrádku na baterie z ovladače. Při vkládání baterií dejte pozor na správnou polaritu. Nasuňte přihrádku s bateriemi zpět do ovladače tak, aby zaskočila. Mezi Carrera RC vozidlem a ovladačem je od výrobce nastaveno spojení. Pokud by na začátku byly problémy s komunikací mezi Carrera RC vozidlem a ovladačem, proveďte nové nastavení spojení. Stisknutím tlačítka pro spojení na spodní straně podvozku se vytvoří nové spojení mezi Carrera RC vozidlem a ovladačem. Tlačítko pro spojení musíte podržet alespoň 3 sekundy. Nezapomeňte, že ovladač přitom musí být zapnutý. Zapněte vozidlo RC Carrera spínačem s funkcí ON / OFF. Pozor, toto vozidlo dosahuje rychlost až 35 km/h. Trénujte prosím na prázdné ploše o velikosti min. 4x4 metrů. Páčku plynu zpočátku ovládejte velmi opa- trně, neboť vozidlo reaguje velmi cit- livě. Trénujte pomalou jízdu min. na 2-3 nabití baterie a teprve potom přejděte k rychlejším manévrům. Na velké a volné ploše si postavte závodní dráhu za pomoci rohových ome- zovačů nebo prázdných plechovek atd. Základní technika řízení při jízdě s vozi- dlem RC Carrera je, že na rovné dráze jedete rychle a v zatáčkách přibrzdíte. Pojďme trénovat! Nyní může jízda začít Vložení baterií Vkládání akumulátoru Nabíjení akumulátoru ZELENÁ=připravenoČERVENÁ =nabít55

OFF Problém Příčina Řešení Model nejede Spínače na vysílači nebo/a na modelu jsou v poloze „OFF“ Zapněte Akumulátor v modelu je slabý nebo nebyl vůbec vložen Vložte nabitý akumulátor Ochrana proti přehřátí auto zastavila kvůli příliš silnému zahřátí Vypněte přijímač Nechte RC vozidlo cca 30 minut ochladit Málo nabitý akumulátor/slabá baterie ve vysílači nebo v modelu Vložte nabitý akumulátor nebo nabitou baterii Auto je velmi zahřáté.. Auto i ovladač vypněte a nechejte auto asi 30 minut vychladnout. Žádné ovládání Vozidlo se nechtěně dává do pohybu. Nejdříve zapněte vysílač, potom teprve vozidlo. Když je ovladač zapnutý, svítí červené LED kontrolky v přední části ovladače. TH-TRIMM Přesné nastavení rychlosti Zde můžete změnit brzdicí účinek vašeho vozidla. Digitální proporcionální systém řízení Plynová páčka dozadu: jízda dopředu Plynová páčka dopředu: brzdění resp. couvání Steering-TRIMM Přesné nastavení řízení Pokud by vozidlo nejelo rovně, zde můžete vozidlo přesně seřídit. Ovladač 2,4 GHz je vybaven pro pra- váky i leváky a přešroubováním řídicí jednotky ho lze příslušným způsobem upravit. Změna funkce přešroubováním řídicí jednotky Pro přestavění povolte tři vnitřní šrouby řídicí jednotky a umístěte je na protější stranu. Sejměte krycí desku na protější straně a namontujte volant na protější stranu. Tři vnitřní šrouby znovu zajis- těte. Hotovo! Řešení problémů Funkce ovladače Omyly a změny vyhrazené Změny barev / konečného designu vyhrazené Technické změny a změny podmíněné designem vyhrazené Piktogramy = fotky symbolů Nejaktuálnější verzi tohoto návodu k použití a informace o náhradních dílech, které jsou k dostání, najdete na carrera-rc.com v části věnované servisu.56 ALKALINEALKALINEALKALINEALKALINE
