MANUAL DE USUARIO Hummer H3 CARRERA

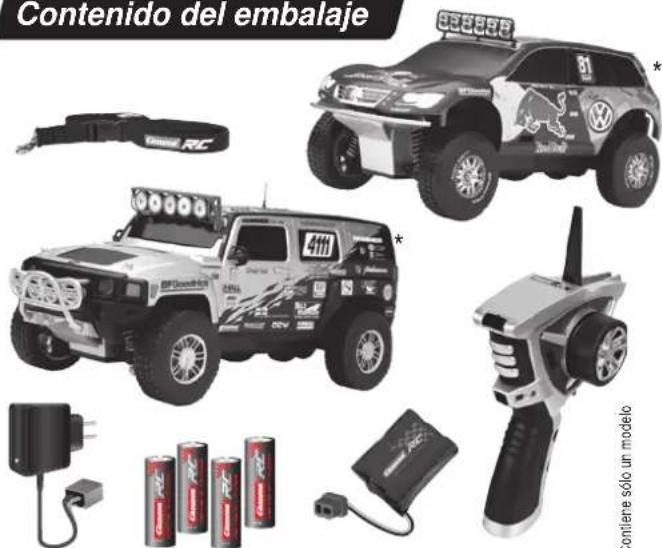

• Contiene sólo un modelo

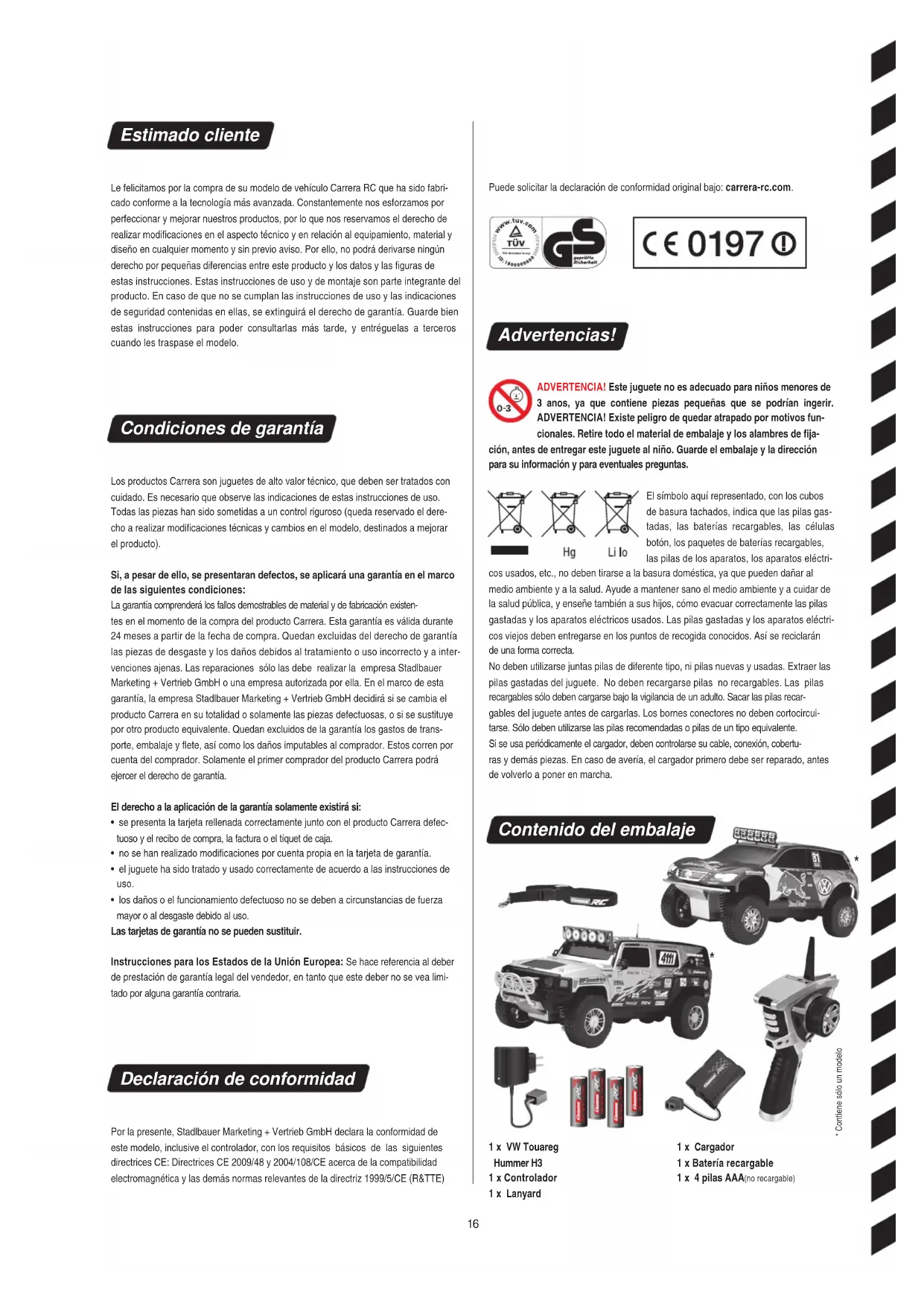

Estimado cliente Le felicitamos por la compra de su modelo de vehículo Carrera RC que ha sido fabri- cado conforme a la tecnología más avanzada. Constantemente nos esforzamos por perfeccionar y mejorar nuestros productos, por lo que nos reservamos el derecho de realizar modificaciones en el aspecto técnico y en relación al equipamiento, material y diseño en cualquier momento y sin previo aviso. Por ello, no podrá derivarse ningún derecho por pequeñas diferencias entre este producto y los datos y las figuras de estas instrucciones. Estas instrucciones de uso y de montaje son parte integrante del producto. En caso de que no se cumplan las instrucciones de uso y las indicaciones de seguridad contenidas en ellas, se extinguirá el derecho de garantía. Guarde bien estas instrucciones para poder consultarlas más tarde, y entréguelas a terceros cuando les traspase el modelo. Condiciones de garantía Los productos Carrera son juguetes de alto valor técnico, que deben ser tratados con cuidado. Es necesario que observe las indicaciones de estas instrucciones de uso. Todas las piezas han sido sometidas a un control riguroso (queda reservado el dere- cho a realizar modificaciones técnicas y cambios en el modelo, destinados a mejorar el producto). Si, a pesar de ello, se presentaran defectos, se aplicará una garantía en el marco de las siguientes condiciones: La garantía comprenderá los fallos demostrables de material y de fabricación existen- tes en el momento de la compra del producto Carrera. Esta garantía es válida durante 24 meses a partir de la fecha de compra. Quedan excluidas del derecho de garantía las piezas de desgaste y los daños debidos al tratamiento o uso incorrecto y a inter- venciones ajenas. Las reparaciones sólo las debe realizar la empresa Stadlbauer Marketing + Vertrieb GmbH o una empresa autorizada por ella. En el marco de esta garantía, la empresa Stadlbauer Marketing + Vertrieb GmbH decidirá si se cambia el producto Carrera en su totalidad o solamente las piezas defectuosas, o si se sustituye por otro producto equivalente. Quedan excluidos de la garantía los gastos de trans- porte, embalaje y flete, así como los daños imputables al comprador. Estos corren por cuenta del comprador. Solamente el primer comprador del producto Carrera podrá ejercer el derecho de garantía. El derecho a la aplicación de la garantía solamente existirá si:

• se presenta la tarjeta rellenada correctamente junto con el producto Carrera defec- tuoso y el recibo de compra, la factura o el tíquet de caja.

• no se han realizado modificaciones por cuenta propia en la tarjeta de garantía.

• el juguete ha sido tratado y usado correctamente de acuerdo a las instrucciones de uso.

• los daños o el funcionamiento defectuoso no se deben a circunstancias de fuerza mayor o al desgaste debido al uso. Las tarjetas de garantía no se pueden sustituir. Instrucciones para los Estados de la Unión Europea: Se hace referencia al deber de prestación de garantía legal del vendedor, en tanto que este deber no se vea limi- tado por alguna garantía contraria. Declaración de conformidad Por la presente, Stadlbauer Marketing + Vertrieb GmbH declara la conformidad de este modelo, inclusive el controlador, con los requisitos básicos de las siguientes directrices CE: Directrices CE 2009/48 y 2004/108/CE acerca de la compatibilidad electromagnética y las demás normas relevantes de la directriz 1999/5/CE (R&TTE) Puede solicitar la declaración de conformidad original bajo: carrera-rc.com. Advertencias! ADVERTENCIA! Este juguete no es adecuado para niños menores de 3 anos, ya que contiene piezas pequeñas que se podrían ingerir. ADVERTENCIA! Existe peligro de quedar atrapado por motivos fun- cionales. Retire todo el material de embalaje y los alambres de fija- ción, antes de entregar este juguete al niño. Guarde el embalaje y la dirección para su información y para eventuales preguntas. El símbolo aquí representado, con los cubos de basura tachados, indica que las pilas gas- tadas, las baterías recargables, las células botón, los paquetes de baterías recargables, las pilas de los aparatos, los aparatos eléctri- cos usados, etc., no deben tirarse a la basura doméstica, ya que pueden dañar al medio ambiente y a la salud. Ayude a mantener sano el medio ambiente y a cuidar de la salud pública, y enseñe también a sus hijos, cómo evacuar correctamente las pilas gastadas y los aparatos eléctricos usados. Las pilas gastadas y los aparatos eléctri- cos viejos deben entregarse en los puntos de recogida conocidos. Así se reciclarán de una forma correcta. No deben utilizarse juntas pilas de diferente tipo, ni pilas nuevas y usadas. Extraer las pilas gastadas del juguete. No deben recargarse pilas no recargables. Las pilas recargables sólo deben cargarse bajo la vigilancia de un adulto. Sacar las pilas recar- gables del juguete antes de cargarlas. Los bornes conectores no deben cortocircui- tarse. Sólo deben utilizarse las pilas recomendadas o pilas de un tipo equivalente. Si se usa periódicamente el cargador, deben controlarse su cable, conexión, cobertu- ras y demás piezas. En caso de avería, el cargador primero debe ser reparado, antes de volverlo a poner en marcha. Contenido del embalaje 1 x VW Touareg Hummer H3 1 x Controlador 1 x Lanyard 1 x Cargador 1 x Batería recargable 1 x 4 pilas AAA (no recargable)1

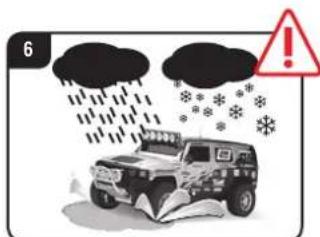

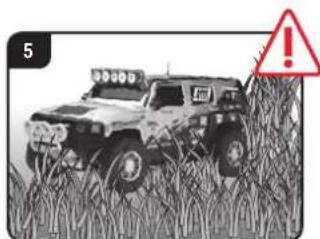

Antes y después de cada carrera, se debe verificar que el vehículo Carrera RC aún está correctamente montado y, si fuese necesario, reapretar tornillos y tuercas. El automóvil Carrera RC es un modelo teledirigido que funciona con una bate- ría especial. Sólo deben utilizarse las baterías de iones de litio Carrera RC originales. VERDE = ListoROJO = Cargar Para la puesta en marcha, conectar siempre primero el controlador y luego el vehículo. Para desconectar tras la marcha, proceder en el orden inverso. Para evitar que el vehículo Carrera RC funcione con el sistema de control ave- riado y de forma incontrolada, se debe comprobar que las pilas del controlador y la batería del vehículo tengan un nivel de carga correcto. Deposite el vehículo siempre con la mano sobre el suelo, y no lo tire nunca desde cierta altura al suelo. El vehículo Carrera RC ha sido dise- ñado exclusivamente con fines de entretenimiento, y sólo debe ser condu- cido por las pistas y los lugares previs- tos para ello. ATENCIÓN: No utilice el vehículo Carrera RC por la vía pública. Evite saltar desde rampas o trampolines de más de 20 cm de altura. No hacer funcionar el aparato bajo líneas de alta tensión o torres radiofónicas, ni en caso de tormenta. Las perturbaciones atmosféricas pueden producir fallos en el funcionamiento. Si existe una gran diferencia de temperatura entre el lugar donde guarda el vehículo y el lugar donde se vaya a conducir, espere hasta que el vehículo se haya aclimatado para evitar que se forme agua de condensación (ello podría producir averías funcionales). Tenga cuidado con el extremo de la antena. Existe peligro de sufrir lesiones. No haga funcionar nunca este producto sobre superficies de hierba. La hierba que se enrolla con fuerza, puede difi- cultar la rotación de los ejes y calentar el motor. El vehículo Carrera RC no debe usarse para transportar productos, personas ni animales. No utilice nunca disolventes agresivos para limpiar el modelo. Nunca haga funcionar el vehículo Carrera RC al aire libre con lluvia o nieve. El vehículo no debe conducirse a través del agua, charcos o nieve, y debe guardarse en lugar seco. No utilice nunca el vehículo Carrera RC cerca de ríos, estanques o lagos para que así no se caiga al agua. Evite pasar por tramos que sólo consis- tan de arena. No exponga el vehículo Carrera RC nunca a la radiación solar directa. Parta evitar el sobrecalentamiento de la elec- trónica del vehículo, deben efectuarse periódicamente breves descansos si la temperatura es superior a los 35°C. Disposiciones de seguridad1

Tras usarla, cargue la batería de nuevo para evitar una así llamada descarga en pro- fundidad. Cargue la batería de vez en cuando (aprox. cada 2-3 meses). Si no se tienen en cuenta las instrucciones de manejo de la batería indicadas antes, puede producirse una avería.

• No se deben gastar más de 2 cargas seguidas. Tras 2 cargas, debe descansarse siempre un tiempo de aprox. 20 minutos.

• Evitar el funcionamiento permanente del motor.

• Si el vehículo se desconecta por sí mismo varias veces consecutivamente, es que la batería está descargada, y se tiene que cargar.

• Una vez finalizada la carrera, extraer o desconectar la batería.

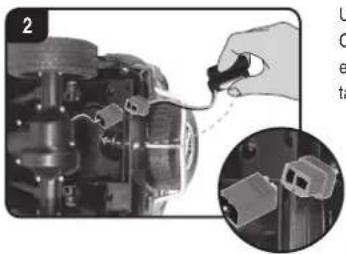

• Tras la carrera, limpiar el vehículo. Realicemos algunas prácticas: Construya un recorrido con límites angu- lares o con cajas vacías para el vehículo Carrera RC en un lugar amplio y sin obs- táculos. Vaya rápido en las rectas y frene en las curvas. Esa es la técnica de control básica para dirigir un vehículo Carrera RC. En primer lugar, conecte la batería Carrera RC al cargador adjunto. La pieza de unión o la conexión entre la batería y el cargador están fabricadas de modo que quede excluida la polaridad inversa. Conecte el cargador a una fuente de corriente. Si ha conectado correctamente la batería, y el proceso de carga se desarrolla con nor- malidad, queda iluminado el piloto LED rojo. Cuando la batería esté completamente car- gada, el piloto LED rojo pasa a verde. Segui- damente ya se puede retirar la batería e ins- talarla en el vehículo Carrera RC, que ahora estará listo para funcionar. La batería debe enfriarse como mín. 20 minutos tras usarse, antes de que se pueda volver a cargar com- pletamente. Si no se mantiene este des- canso, puede averiarse la batería. Retire con un destornillador la tapa del com- partimento de la batería del vehículo Carrera RC. Deslice la batería Carrera RC totalmente cargada con el logotipo impreso mirando hacia arriba, y con los enchufes mirando hacia la popa, e insértela hasta el tope dentro del compartimento. Una el extremo del cable del vehículo Carrera RC con la batería, y guarde el cable en la casilla al lado de la misma, cerrando la tapa con un destornillador. Pulse el botón de abertura y extraiga el com- partimiento de pilas fuera del controlador. Procurar colocar las pilas con la polaridad correcta. Inserte el compartimiento de pilas de nuevo dentro del controlador, hasta que se enclave. El vehículo Carrera RC y el controlador están unidos entre sí de fábrica. Si al principio hubiese algún problema en la comunicación entre el vehículo Carrera RC y el controlador, efectúe un nuevo enlace. Pulsando el botón de enlace de la parte inferior del chasis, se vuelven a enlazar el vehículo Carrera RC y el controlador. El botón de vinculación tiene que pul- sarse como mínimo durante 3 seg., y el controlador tiene que estar conectado para ello. Conecte el vehículo Carrera RC mediante el interruptor ON/OFF. Atención: Este vehículo alcanza una velocidad de hasta 35km/h. Ensaye en un área vacía con un tamaño mínimo de 4x4 metros. Pise al principio el pedal del gas muy cuidadosamente, ya que el vehículo reacciona de forma muy sensible. Aprenda a conducir despacio, como mín. durante 2 a 3 cargas de la batería, antes de pasar a maniobras más rápidas. ¡Hagamos prácticas! ¡Ahora ya puede empezar la carrera! Colocación de las pilas Colocación de la batería recargable Carga de la batería VERDE = ListoROJO = Cargar19

OFF Avería Causa Solución El modelo no funciona El interruptor del emisor y/o del modelo está(n) en la posición “OFF”. Conectarlo. La batería recargable del modelo está desgastada o no hay batería. Introducir una batería recargada. El vehículo se ha calentado demasiado y se ha detenido mediante la protección contra sobrecalentamiento. Desconectar el receptor. Dejar enfriar el vehículo RC durante 30 min. aprox. La batería recargable o la pila del emisor o del modelo está desgastada. Colocar una batería o una pila cargada. El vehículo está muy caliente. Desconectar el vehículo y el controlador, y dejar enfriar el vehículo durante aprox. 30 minutos. No hay control El vehículo se pone en movimiento de forma involuntaria. Conectar primero el emisor, y luego el vehículo. Reservado el derecho a errores y modificaciones Reservado el derecho a modificación de los colores y del diseño definitivo Reservado el derecho a modificaciones técnicas o debidas al diseño Pictogramas = fotos de símbolos Solución de averías Cuando el controlador está conectado, se le iluminan las lámparas LED rojas de la parte delantera. TH-TRIMM Ajuste detallado de la velocidad Aquí tiene la posibilidad de cambiar el efecto de frenado de su vehículo. Dirección Digital Proporcional Palanca del gas hacia atrás -> Avance Palanca del gas hacia delante -> Frenar o retroceso Steering-TRIMM Ajuste detallado de la dirección Si el vehículo no marchase en línea recta, puede ajustarlo en detalle aquí. El controlador de 2.4 GHz está equi- pado para diestros y zurdos, y puede adaptarse a cada persona, reatorni- llando la unidad del volante. Cambio con sólo reatornillar la unidad de la dirección Para remodelarlo, soltar los tres torni- llos interiores de la unidad del volante, y fijarla en el lado contrario. Extraer la placa cobertora del lado con- trario y montar el volante al otro lado. Volver a fijar los tres tornillos interiores, y ¡listos! Funciones del controlador La versión más actual de este manual de servicio e información acerca de los recambios disponibles la encontrará en carrera-rc.com en el área de Servicio.20 ALKALINEALKALINEALKALINEALKALINE
