Power Wave - Leikkikalut CARRERA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pieni radio-ohjattu vene
Merkki	Carrera
Malli	Power Wave
Kategoria	Lelut
Veneen virtalähde	Litiumioniakku (sisältyy)
Ohjaimen virtalähde	4 AAA-paristoa (eivät sisälly)
Taajuus	2,4 GHz
Maksiminopeus	30 km/h
Toimintaetäisyys	Vakioetäisyys (automaattinen paluu signaalin katketessa)
Toiminnot	Eteenpäin, taaksepäin, jarru, digitaalinen suhteellinen ohjaus
Kauko-ohjaimen soveltuvuus	Oikea- ja vasenkätisille (irrotettava ohjausyksikkö)
Käyttöaika	Noin 20 minuuttia latausta kohden
Latausaika	LED-merkkivalo (punainen = lataus, vihreä = valmis)
Latausten välinen tauko	Vähintään 20 minuuttia käytön jälkeen
Huolto ja puhdistus	Puhdista käytön jälkeen, älä käytä voimakkaita liuottimia
Turvallisuusohjeet	Älä käytä veden ulkopuolella, älä altista auringolle, vältä ukkosta, pidä taukoja >35°C:ssa
Varaosat	Saatavilla osoitteesta carrera-rc.com
Takuu	24 kuukautta ostopäivästä (pois lukien kulutusosat ja väärinkäyttö)
Suositeltu ikä	Ei määritelty (sisältää pieniä osia, ei suositella alle 3-vuotiaille)

Usein kysytyt kysymykset - Power Wave CARRERA

Kuinka ladata veneen akku?

Kytke akku ensin mukana tulevaan laturiin (väärinkytkentäsuojattu liitäntä), kytke sitten laturi pistorasiaan. Punainen merkkivalo tarkoittaa latausta, vihreä latauksen päättymistä. Anna akun jäähtyä vähintään 20 min käytön jälkeen ennen uudelleenlatausta.

Vene ei liiku, mitä tehdä?

Tarkista, että veneen ja ohjaimen virtakytkimet ovat ON-asennossa. Varmista, että veneen akku on ladattu ja ohjaimen paristot ovat toimivia. Jos vene on ylikuumentunut, katkaise siitä virta ja anna sen jäähtyä 30 minuuttia.

Kuinka yhdistää vene ja ohjain?

Kytke ensin ohjain päälle, kytke sitten akku veneeseen ja käynnistä se. Paina ohjaimen paristolokerossa olevaa pientä painiketta, kunnes LED palaa jatkuvana. Yhdistäminen onnistuu vain, jos vene on vedessä.

Voinko käyttää venettä veden ulkopuolella?

Ei, vene on suunniteltu vain vesikäyttöön. Potkurit eivät toimi veden ulkopuolella eikä vene voi liikkua maalla.

Kuinka säätää ohjausta, jos vene ei mene suoraan?

Käytä ohjaimen trimminuppia (TRIM DE DIRECTION) ohjauksen säätämiseen.

Millaisia paristoja kauko-ohjaimessa käytetään?

Käytä 4 AAA-paristoa (LR03), ei ladattavia. Noudata napaisuutta asetettaessa.

Latauksen merkkivalo pysyy pitkään punaisena, onko se normaalia?

Kyllä, latausaika voi vaihdella. Merkkivalo muuttuu vihreäksi, kun akku on täysin ladattu. Jos valo ei muutu useiden tuntien jälkeen, tarkista liitännät.

Mitä tehdä, jos signaali katoaa?

Vene palaa automaattisesti kantama-alueelle. Jos ongelma jatkuu, tarkista paristojen ja akun varaus, ja varmista, ettei häiriöitä ole.

Kuinka puhdistaa vene käytön jälkeen?

Puhdista se pehmeällä liinalla. Älä koskaan käytä voimakkaita liuottimia tai kemikaaleja.

Mistä löytyy varaosia?

Mene verkkosivulle carrera-rc.com, Service-osiossa, nähdäksesi saatavilla olevat osat.

KÄYTTÖOHJE Power Wave CARRERA

FIN Asennus- ja käyttöohje

Onnittelumme Carrera RC -malliveneen hankinnasta. Se on valmistettu nykytekniikan standardien mukaisesti. Koska kehitämme ja parannamme tuotteitamme jatkuvasti, pidätämme oikeuden teknisiin ja varustelu-, materiaali- sekä muotoilumuutoksiin milloin tahansa ja ilman ennakkoilmoitusta. Sen vuoksi ostamasi tuotteen sekä tämän ohjeen tietojen ja kuvien pienet poikkeamat eivät oikeuta korvausvaatimuksiin. Tämä käyttö- ja asennusohje on osa tuotetta. Takuuvaatimukset eivät ole voimassa, jos käyttöohjetta ja sen sisältämiä turvallisuusohjeita ei noudateta. Säilytä tämä ohje myöhempää lukemista ja mallin edelleenluovutusta varten.

Takuuehdot

Carrera-tuotteet ovat korkealaatuisia leikkikaluja, joita tulee käsitellä huolella. Käyttöohjeen neuvot on ehdottomasti otettava huomioon. Kaikki osat tarkastetaan huolellisesti (oikeudet teknisiin muutoksiin ja tuotetta parantaviin mallimuutoksiin pidätetään).

Jos tuotteessa kaikesta huolimatta esiintyy vikoja, sille myönnetään takuu seuraavien takuuehtojen mukaisesti:

Takuuseen sisältyvät todistettavissa olevat materiaali- tai valmistusvirheet, jotka olivat Carrera-tuotteessa sen ostohetkellä. Takuuaika on opstopäivämäärästä lukien 24 kuukautta. Takuuseen eivät sisälly kuluvat osat, asiattoman käsittelyn/käytön tai asian-tuntemattoman korjauksen aiheuttamat vahingot. Korjauksen saa suorittaa vain Stadlbauer Marketing + Vertrieb GmbH tai tämän valtuuttama yritys. Tämän takuun puitteissa Carrera-tuote vaihdetaan kokonaan tai vain vialliset osat tai myönnetään vastaava korvaus Stadlbauer Marketing + Vertrieb GmbH:n päätöksen mukaan. Takuuseen eivät kuulu kuljetus-, pakkaus- ja matkakustannukset eivätkä jälleenmyy-jän vastuun piiriin kuuluvat viat. Ne korvaa jälleenmyyjä. Vain Carrera-tuotteen ensimmäinen ostaja voi esittää takuuvaatimukset.

Takuuvaatimukset ovat voimassa vain silloin, kun

• asianmukaisesti täytetty kortti lähetetään yhdessä viallisen Carrera-tuotteen, ostokuitin/laskun/kassakuitin kanssa.
• takuukorttiin ei ole tehty omavaltaisia muutoksia
• leikkikalua on käsitelty käyttöohjeen ja käyttötarkoituksen mukaisesti
• vikoja/vikatoimintoja eivät ole aiheuttaneet ylivoimaiset esteet eikä käytön aiheuttama kuluminen.

Takuukortteja ei voi korvata.

Huomautus EU-jäsenmaille: Viitataan jälleenmyyjän lainmukaiseen takuvelvollisuuteen siinä määrin, että laitetakuuta ei rajoiteta.

Vaatimustenmukaisuusvakuutus

Stadlbauer Marketing + Vertrieb GmbH vakuuttaa, että tämä malli ja ohjain on seuraa-vien EY-direktiivien vaatimusten mukaisia: Sähkömagneetlisesta yhteensopivuudesta annetut EY-direktiivit 2009/48 ja 2004/108/EY sekä muut asiaankuuluvat direktiivin 1999/5/EY (R&TTE) määräykset. Alkuperäinen vaatimustenmukaisuusvakuutus löytyy osoitteesta carrera-rc.com.

Varoitukset!

Tämä leikkikalu ei sovellu alle 36 kuukauden ikäisten lasten käyttöön, koska lapset saattavat niellä sen pieniä osia. Huomaa, että toiminta voi aiheuttaa puristumisvaaran! Poista kaikki pakkausmateriaalit ja kiinnitys-

langat, ennen kuin tämä leikkikalu annetaan lapselle. Säilytä pakkaus ja osoite tietojen ja mahdollisten kysymysten varalta.

Tässä kuvattu ylivivatun jäteastian merkki kertoo siitä, että tyhjiä paristoja, akkuja, nappi- paristoja, latureita, laiteparistoja, käytettyjä sähkölaitteita jne. ei saa laittaa kotitalousjättei- siin, koska ne vahingoittavat ympäristöä ja ter-

veyttä. Auta turvaamaan ympäristö ja terveys ja puhu lastesi kanssa käytettyjen paristojen ja sähkõlaitteiden asianmukaisesta hävittämisestä. Paristot ja käytetyt sähkõlaitteet pitää toimittaa nille varattuihin keräyspaikkoihin. Niin ne pääsevät kunnolliseen kierrätykseen.

Eri paristotyyppejä ja uusia ja vanhoja paristoja ei saa käyttää yhdessä. Tyhjät paristot otetaan pois lelusta. Ei-ladattavia paristoja ei saa ladata. Ladattavat akut saa ladata vain aikuisten valvonnassa. Ladattavat akut otetaan pois lelusta ennen latausta. Liittimiä ei saa oikosulkea. Saa käyttää vain suositeltuja tai samantyyppisiä paristoja.

Kun laturia käytetään säännöllisesti, sen kaapeli, liitin, kotelo ja muut osat on tarkastettava. Vikojen esiintyessä laturin saa ottaa käyttöön vasta korjauksen jälkeen.

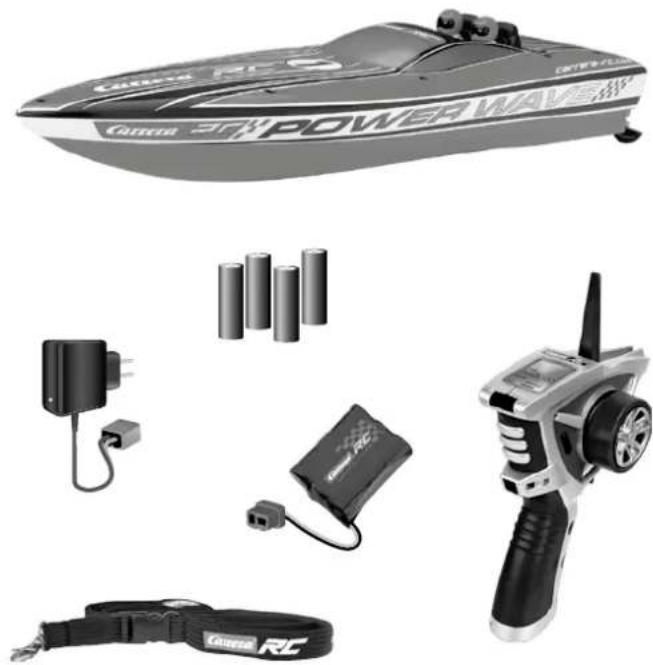

Toimituslaajuus

1 x 4 AAA-paristoa (ei uudelleenladattava)

Turvallisuusohjeet

Carrera RC -vene on kauko-ohjattava, erityisillä ajoakuilla toimiva mallivene. Vain alkuperäisiä Carrera RC li-ion akkuja saa käyttää.

Käynnistä käyttöönotossa aina ensin ohjain ja sen jälkeen vene. Sammuta ajon jälkeen päinvastaisessa järjestyksessä!

Älä aja ukonilmalla! Ilmakehän häiriöt voivat aiheuttaa toimintahäiriöitä.

Carrera RC -venettä ei saa altistaa suoralle auringonpaisteelle. Yli 35 °C:n lämpötiloissa on pidettävä säännöllisesti lyhyitä taukoja, jotta auton elektroniikka ei ylikuumene.

Varo antennin päätä, tapaturmavaara!

Mallin puhdistukseen ei saa käyttää voimakkaita liuottimia.

Ohjaimen paristojen ja veneen akkujen moitteeton lataus on tarkastettava, jotta Carrera RC -veneen ohjausjärjestelmä toimii moitteettomasti eikä vene voi liikkua kontrolloimattomasti.

Carrera RC -veneen asennus on tarkastettava ennen jokaista ajoa ja sen jälkeen, tarvittaessa ruuvit ja mutterit kiris-tetään.

Potkuri kytkeytyy pois vedestä otetta-essa.

Ota ehdottomasti huomioon, että potku- rilla ei ole toimintoa muualla kuin vedessä.

Venettä ei voi ottaa käyttöön maassa.

Carrera-venettä saa käyttää vain vedessä. Varmista, että kauko-ohjaimen paristoissa on tarpeeksi tehoa ja Li-ionakku on ladattu täyteen.

Akun lataus

Carrera RC-akku yhdistetään ensin mukana toimitettuun laturiin. Akun ja laturin välinen liitoskappale tai liitäntäkohta on valmistettu siten, että napojen vaihtuminen ei ole mahdollista. Laturi liitetään virtalähteeseen. Jos akku on liitetty oikein ja lataus tapahtuu normaalisti, punainen LED-valo palaa jatkuvasti. Kun akku on ladattu täyteen, punainen LED-valo vaihtuu vihreäksi. Akun voi ottaa pois ja asentaa Carrera RC -veneeseen. Se on nyt käyttövalmis. Akun on käytön jälkeen jäähdyttävä väh. 20 minuuttia, ennen kuin sen voi ladata taas täyteen. Akku voi vioittua, jos tätä taukoa ei pidetä.

VIHREA = valmisPUNAINEN = lataa

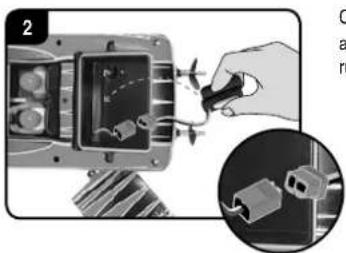

Akun asetus

Carrera RC -veneen akkukotelon kansi pois-tetaan ruuvimeisselillä.

Carrera RC -veneen johdon pää liitetään akkuun. Akku laitetaan sisään. Kansi ruuvataan kiinni ruuvimeisselillä.

Paristojen paikoilleen asettaminen

Paina vapaustusnappia ja ota paristokotelo ohjaimesta.

Varmista asettaessasi, että paristojen navat ovat oikein päin.

Työnnä paristokotelo takaisiin ohjaimeen, niin että lukkiutuu paikoilleen.

Nyt ajo voi alkaa

Ensimmäisen käyttöönoton yhteydessä vene on yhdistettävä ohjaimeen.

Se tarkoittaa: kytke ensin ohjain päälle, laita akku veneeseen, kytke vene päälle ja paina paristokotelossa olevaa pientä nappia, kunnes LED-lamppu palaa jatkuvasti.

Yhteys saadaan vain veneen koskettaessa vettä!

Carrera RC-vene kytketään päälle ON-/OFF-kytkimellä.

Nyt harjoitellaan!

Huomio: tämä vene voi saavuttaa jopa 30 tuntikilometrin vauhdin.

Paina kaasua ensimmäisellä kerralla erittäin varovasti Harjoittele hidasta ajamista väh. 2 - 3 akullista, ennen kuin ryhdyt nopeampiin ajotoimiin.

• Tarkasta ennen vesillelaskua, ovatko vene ja ohjain yhteydessä toisiinsa (katso yllä).
• Moottorin jatkuvaa käyntiä on vältettävä.
• Palaa noin 20 minuutin kuluttua takaisin rannalle ja vaihda akku.
• Ajon jälkeen akku otetaan pois tai liitetään irti.
• Aja korkeintaan 2 akkua peräkkäin tyhjiksi. 2 akkutäytön jälkeen on ehdottomasti pidettävä n. 20 minuutin tauko.
• Puhdista Carrera RC -vene käytön jälkeen.

Ohjaintoiminnot

Kun ohjain on kytketty päälle, ohjaimen etuosassa olevat punaiset LED-lamput palavat.

Digitaalinen suhteellinen ohjaus Kaasuvipu taakse: eteenpäin Kaasuvipu eteen: jarrutus tai taaksepäin

2,4 GHz:n ohjain on varustettu sekä oikea- että vasenkätisille, ja sen voi sovittaa ruuvaamalla ohjausyksikön toisinpäin.

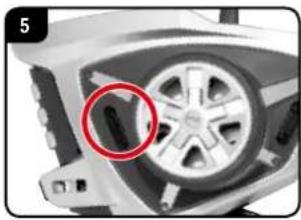

Vaihtotoiminto ruuvaamalla ohjausyksikkö toisin päin

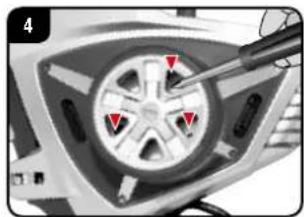

Kun haluat vaihtaa ohjausyksikön toisin päin, irrota sen sisäpuolella olevat ruuvit ja vie ne toiselle puolelle. Poista toisella puolella oleva peitelevy ja asenna ohjauspyörä toiselle puolelle. Kiinnitä taas kolme sisäpuolella olevaa ruuvia. Valmis!

Tässä sinulla on mahdollisuus muuttaa veneesi jarrutusta.

Ohjauksen hienosäätö

Jos vene ei aja suoraan eteenpäin, voit tästä hienosäätää venettäsi.

Poistuttuaan taajuusalueelta vene palaa automaattisesti takaisin kan-tama-alueelle.

Ongelmaratkaisut

Ongelma Syy Ratkaisu
Malli ei kulje	Lähettimen ja/tai veneen kytkin on kohdassa „OFF“ Kytketään päälle
	Malissa heikko akku tai ei ollenkaan akkua Ladattu akku laitetaan sisään
	Ylikuumenemissuoja on pysäyttänyt veneen liiallisen kuumenemisen takia.	Vastaanotin kytketään pois.RC-veneen annetaan jäähtyä noin 30 minuuttia
	Lähettimessä tai mallissa heikko akku/paristo Ladattu akku tai paristo laiketaan sisään
	Vene on hyvin lämmin. Anna RC-veneen jäähtyä noin 30 minuutin ajan.
Ei kontrollia	Vene lähtee liikkeelle tahattomasti. Kytke ensin lähetin päälle, vasta senjälkeen vene.

Jos tarvitset varaosia, löydät kaikki saatavissa osat osoitteesta carrera-rc.com kohdasta service.

Oikeudet erehdyksiin ja muutoksiin pidätetään

Oikeudet värien / lopullisen muotoilun muutoksiin pidätetään

Oikeudet teknislin ja muotoilun muutoksiin pidåtetään

Piktogrammit = symbolivalokuvat
