MANUAL DE UTILIZADOR RHT2660DA RYOBI
ARMAZENAMENTO (POR 1 MÊS OU MAIS) (Fig. 10)

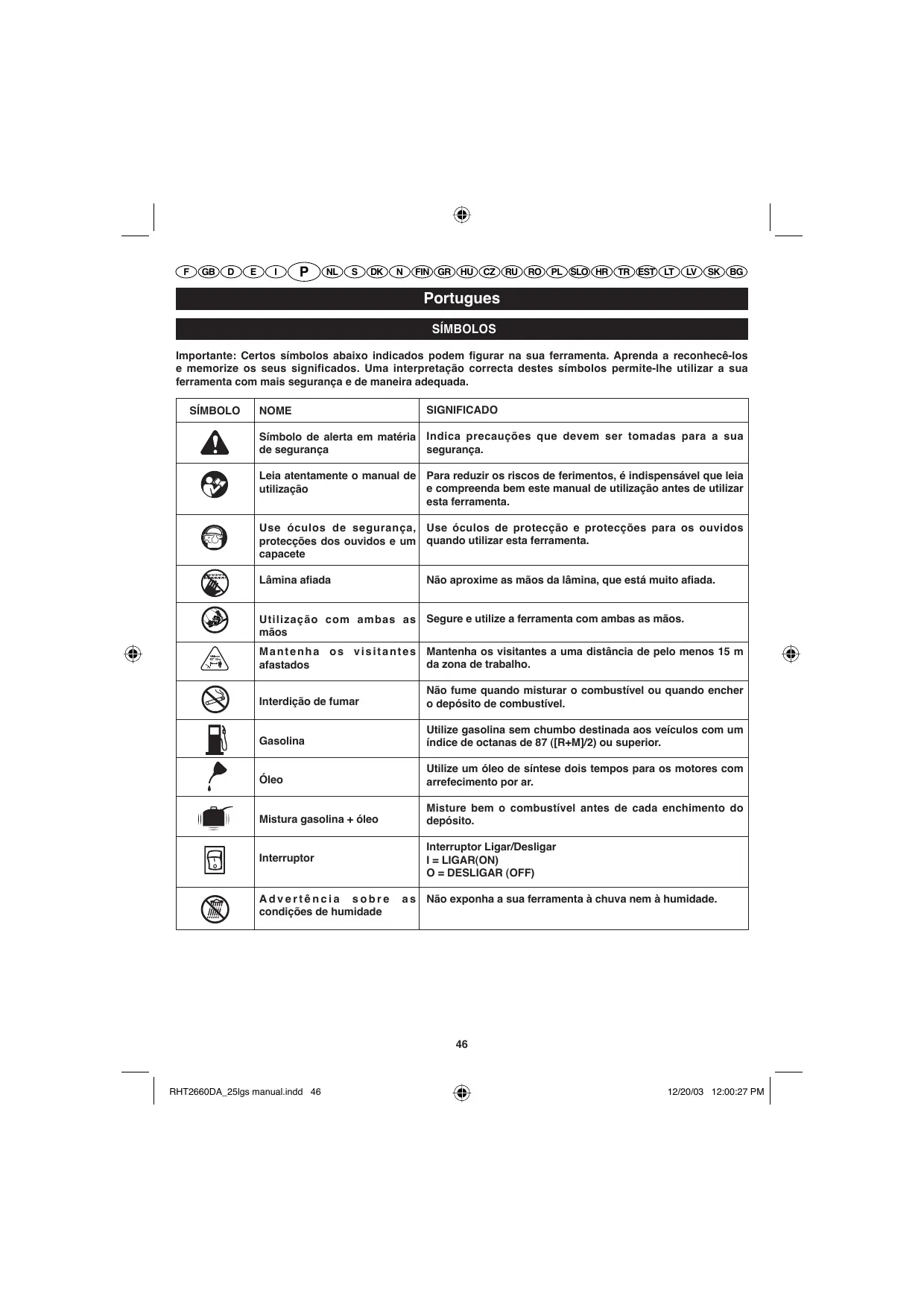

Importante: Certos símbolos abaixo indicados podem figurar na sua ferramenta. Aprenda a reconhecê-los e memorize os seus significados. Uma interpretação correta destes símbolos permite-lhe utilizar a sua ferramenta com mais segurança e de maneira adequada.
| SÍMBLO | NOME | SIGNIFICADO |
| Símbolo de alerta em matória de segurança | Indica precações que devem ser tomadas para a sua segurança. |
| Leia atentamente o manual de utilizesçao | Para reduzir os riscos de ferimentos, é indispensableavel que leia e compreenda bem este manual de'utilização antes de utilizear esta ferramenta. |
| Use óculos de segurança, proteções dos ouvidos e um capacete | Use óculos de proteção e proteções para os ouvidos quando utilizear esta ferramenta. |
| Lâmina afiada | Não aproxime as mãos da lâmina, que está muito afiada. |
| Utilização com tambas as mãos | Segure e utilize a ferramenta com tambas as mãos. |
| Mantenhao os visitantes afastados | Mantenha os visitantes a uma distência deleo menos 15 m da zona de trabalho. |
| Interdição de fumar | Não fume quando misturar o combustível ou quando encher o depessoito de combustível. |
| Gasolina | Utilize gasolina sem chumbo destinada aos veículos com um Úleo de octanas de 87 ([R+M]/2) ou superior. |
| Óleo | Utilize um Óleo de sintese Doyleiros para os motores com arrefecimento por ar. |
| Mistura gasolina + Óleo | Misture bem o combustível antes de cada enchimento do depessoito. |
| Interruptor | Interruptor Ligar/Desligar I = LIGAR(ON) O = DESLIGAR (OFF) |
| Advertência sobre as condições dehumidade | Não exponha a sua ferramenta à chuva nem à humidade. |
Português
SÍMBOLOS
Os símbolos seguintes, e os respectivos nomes, permitem explicar os diferentes níveis de riscos relacionados com a utilização desta ferramenta.
| SÍMBLO | NOME | SIGNIFICADO |
| PERIGO | Indica uma situação perigosa iminente, que pode provocar a morte ou ferimentos graves se não for evacada. |
| ADVERTÊNCIA | Indica uma situação potencialmente perigosa, que pode provocar ferimentos graves se não for evacada. |
| ADVERTÊNCIA | Indica uma situação potencialmente perigosa, que pode provocar ferimentos ligeiros a moderados se não for evacada. |
| ADVERTÊNCIA | (Sem=símbolo de segurança.) Indica uma situação que pode provocar danos materiais. |
MANUTENÇÃO
A manutenção requer muito cuidado e um bom conhecimento da ferramenta: pode ser feita unicamente por um técnico especializado. Para qualquer reparação, aconselhamos que leve a sua ferramenta ao CENTRO DE SERVIÇO AUTORIZADO mais próximo da sua casa. Utilize unicamente peças sobresselentes de origem quando fizer substituições.
ADVERTÊNCIA
Não tente utilizar esta ferramenta sem ter lido totalmente e compreendido este manual de utilização. Conserve este manual de utilização e consulte-o regularmente para trabalhar com toda a segurança e informar os outros utilizadores eventuais.
CONSERVE ESTAS INSTRUÇÕES.
ADVERTÊNCIA
QUEIRA LER E COMPREENDER TODAS AS INSTRUÇÕES. O incumprimento das instruções apresentadas a seguir pode ocasionar acidentes como choques elétricos, incêndios e/ou intoxicações devido ao monóxido de carbono que podem provocar ferimentos graves ou a morte.
LEIA TODAS AS INSTRUÇÕES ANTES DE UTILIZAR A SUA FERRAMENTA
INSTRUÇÕES GERAIS DE SEGURANÇA
NÃO DEIXE AS CRIANÇAS NEM AS PESSOAS INEXPERIENTES UTILIZAR ESTA FERRAMENTA. APRENDA A CONHECER A SUA FERRAMENTA. Leia cuidadosamente este manual de utilização. Tome conhecimento das aplicações desta ferramenta e dos respectivos limites, assim como dos riscos potenciais específicos relacionados com a sua utilização. CERTIFIQUE-SE DE QUE OS PROTETORES ESTÃO SEMPRE NOS SEUS DEVIDOS LUGARES e em estado de funcionamento. Não utilize a sua ferramenta se faltar um protetor de lâmina ou uma tampa de proteção. Verifique se todos os dispositivos de proteção funcionam corretamente antes de cada utilização. RETIRE AS CHAVES DE APERTO. Tenha o hábito de verificar se as chaves de aperto são retiradas da ferramenta antes de a pôr em funcionamento. - PARA LIMITAR OS RISCOS DE FERIMENTOS, mantenha as crianças, os visitantes e os animais domésticos afastados. Qualquer visitante deve usar óculos de proteção e permanecer a uma boa distância da zona de trabalho. NÃO DEIXE QUE NINGUÉM SE APROXIME DA SUA ZONA DE TRABALHO, especialmente as crianças e os animais domésticos. NÃO UTILIZE ESTA FERRAMENTA NUM ESPAÇO CONFINADO onde as emanações de monóxido de carbono poderiam acumular-se. O monóxido de carbono é um gás incolor e inodoro extremamente perigoso porque pode ocasionar uma perda de
Português
consciência e até mesmo a morte.
- UTILIZE A FERRAMENTA APROPRIADA. Não force a ferramenta. Não a utilize para fins não previstos pelo fabricante. USE ROUPAS ADEQUADAS. Não use roupas folgadas, luvas, gravata ou joias que podem ficar presas nas peças em movimento. Podem ser agarradas e arrastá-lo para os elementos móveis. Recomenda-se que use luvas de trabalho e calçado antiderrapante quando trabalhar no exterior. Se tiver cabos compridos, proteja-os cobrindo-os. NÃO UTILIZE ESTA FERRAMENTA COM OS PÉS DESCALÇOS OU SE USAR SAPATOS LEVES COMO POR EXEMPLO SANDÁLIAS. Use sapatos espessos que protejam bem os pés e que evitem que escorregue em superfícies escorregadias. TENHA SEMPRE MUITO CUIDADO PARA EVITAR ESCORREGAR OU CAIR. USE SEMPRE ÓCULOS DE SEGURANÇA MUNIDOS DE RESGUARDOS LATERAIS. Os óculos corretivos não possuem lentes anti-choque; NÃO são óculos de segurança. NÃO ESTIQUE DEMASIADO O BRAÇO NEM FIQUE APOIADO SOBRE SUPORTES INSTÁVEIS. Fique bem apoiado nas pernas.
- UTILIZE UNICAMENTE OS ACESSÓRIOS RECOMENDADOS. A utilização de acessórios inadequados pode provocar riscos de ferimentos. VERIFIQUE SE NENHUMA PEÇA ESTÁ DANIFICADA. Antes de continuar a utilizar a sua ferramenta, verifique se uma peça ou um acessório danificado poderá continuar a funcionar ou a desempenhar a sua função. Verifique o alinhamento e o bom funcionamento das peças móveis. Verifique se nenhuma peça está partida. Controle a montagem e qualquer outro elemento que possa afetar o funcionamento da ferramenta. Um dispositivo de proteção ou qualquer outra peça danificada deve ser reparado(a) ou substituído(a) por um profissional qualificado para evitar qualquer risco de ferimento.
- NUNCA SE AFASTE DA FERRAMENTA QUANDO ELA ESTIVER A TRABALHAR. DESLIGUE-A. Não se afaste da ferramenta quando não estiver completamente parada. NÃO DEVE DEIXAR QUE A RELVA, AS FOLHAS OU A MASSA LUBRIFICANTE SE ACUMULEM NO MOTOR. Evitará assim os riscos de incêndio.
- TENHA CUIDADO PARA QUE O ESCAPE NUNCA ESTEJA OBSTRUÍDO. CUMPRA AS INSTRUÇÕES DO FABRICANTE RELATIVAS AO ENCHIMENTO, AO ESVAZIAMENTO, AO TRANSPORTE E À ARRUMAÇÃO DA FERRAMENTA PARA TRABALHAR COM TODA A SEGURANÇA.
CONSERVE A FERRAMENTA SECA E LIMPA (ISENTA DE ÓLEO E DE MASSA). Utilize sempre um pano limpo para limpar a ferramenta. Nunca limpe com líquido de travões, gasolina, produtos à base de petróleo ou solventes. SEJA SEMPRE MUITO CUIDADOSO E EXERÇA O CONTROLO DA SUA FERRAMENTA. Veja bem o que está a fazer e use o seu bom senso. Não utilize a ferramenta quando estiver cansado. Não se apresse. NÃO UTILIZE A FERRAMENTA SE ESTIVER SOB A INFLUÊNCIA DE BEBIDAS ALCOÓLICAS OU DE DROGAS OU SE TOMAR MEDICAMENTOS. ANTES DE PÔR A FERRAMENTA A TRABALHAR, LIMPE A ZONA ONDE VAI UTILIZÁ-LA. Retire as pedras, cacos de vidros, pregos, cabos metálicos, cordas e outros objetos que poderiam ser projetados ou ficar presos na ferramenta. NÃO UTILIZE A FERRAMENTA SE O INTERRUPTOR NÃO PERMITIR LIGÁ-LA E DESLIGÁ-LA. Mande substituir qualquer interruptor defeituoso num Centro de Serviço Autorizado. ANTES DE QUALQUER OPERAÇÃO DE LIMPEZA OU DE MANUTENÇÃO, pare o motor e verifique se todas as peças móveis estão paradas. Desligue o cabo da vela e conserve-o afastado da vela para evitar qualquer arranque acidental. EVITE OS LUGARES PERIGOSOS. Não utilize a ferramenta elétrica em locais húmidos, molhados ou expostos à chuva. Certifique-se de que há luz suficiente para o trabalho. NUNCA UTILIZE A SUA FERRAMENTA NUM AMBIENTE EXPLOSIVO. As centelhas provenientes do motor poderiam inflamar os vapores inflamáveis. NÃO FUME QUANDO UTILIZAR A FERRAMENTA NEM NUNCA SE APROXIME DE UMA CHAMA NUA. NÃO UTILIZE A FERRAMENTA DE NOITE NEM COM NEVOEIRO ESPESSO ou em quaisquer condições em que o campo de visão é limitado e onde não pode ver claramente o que está a fazer. Tome conhecimento das aplicações e do bom funcionamento da sua ferramenta. Tenha o cuidado de não se aproximar de linhas de alta tensão. Se a lâmina entrar em contacto com um objeto ou se a ferramenta começar a vibrar ou a emitir um som anormal, pare o motor e aguarde que a ferramenta pare completamente. Desligue o cabo da vela e respeite as instruções seguintes:
- verifique se a ferramenta não está danificada;
- verifique se alguns elementos não estão desapertados. Se for o caso, aperte-os.
- mande reparar qualquer peça danificada
Português
ou mande-a substituir por uma peça com características equivalentes.
- Pare o motor e desligue o cabo da vela.
- antes de abandonar a posição de trabalho ou efetuar ajustes da lâmina;
- antes de limpar a ferramenta ou retirar um objeto preso;
- antes de efetuar qualquer verificação, operação de manutenção ou ajuste na ferramenta.
- Não respire os vapores de combustível, que são tóxicos.
INSTRUÇÕES DE SEGURANÇA ESPECÍFICAS
UTILIZE SEMPRE O SEU CORTA-SEBES COM AS DUAS MÃOS. - Não utilize esta ferramenta perto de palhas, raminhos, pedaços de pano ou qualquer outro material inflamável. NUNCA PONHA O CORTA-SEBES A TRABALHAR se houver gelo formado em qualquer lugar da ferramenta. NUNCA UTILIZE PRODUTOS ÁCIDOS OU ALCALINOS, SOLVENTES, LÍQUIDOS INFLAMÁVEIS NEM SOLUÇÕES PRONTAS PARA O USO neste corta-sebes. Estes produtos podem ferir o utilizador e causar danos irreversíveis no corta-sebes. - NUNCA TENTE FAZER AFINAÇÕES QUANDO O MOTOR ESTIVER A TRABALHAR (salvo indicação específica contrária do fabricante). OS ELEMENTOS DE PROTEÇÃO DEVEM ESTAR SEMPRE MONTADOS EM FRENTE DAS PEÇAS ROTATIVAS QUANDO O MOTOR ESTIVER A TRABALHAR. Tenha o cuidado de conservar as entradas de ar (ao nível do starter) e o escape do motor a pelo menos 1 m dos edifícios e de qualquer objeto que possa arder. CONSERVE O MOTOR AFASTADO DE QUALQUER MATERIAL INFLAMÁVEL OU PERIGOSO. PERMANEÇA AFASTADO DAS PEÇAS QUENTES. O escape e as outras peças do motor aquecem muito durante a utilização. Seja extremamente cuidadoso. NÃO TOQUE NA VELA NEM NO CABO DE ALIMENTAÇÃO DA VELA durante o arranque e a utilização do corta-sebes. VERIFIQUE SE OS TUBOS E AS JUNTAS ESTÃO BEM FIXADOS E SE NÃO APRESENTAM NENHUMA FUGA antes de utilizar. VERIFIQUE SE OS PARAFUSOS E PERNOS ESTÃO BEM APERTADOS antes de cada utilização. Um parafuso ou um perno desapertado pode ocasionar danos no motor.
USE ÓCULOS DE PROTEÇÃO E PROTETORES AUDITIVOS. ENCHA O DEPÓSITO DE COMBUSTÍVEL SEMPRE NO EXTERIOR. Nunca encha o depósito no interior nem num espaço mal arejado. - NUNCA ARRUME O CORTA-SEBES NUM EDIFÍCIO perto de elementos como, por exemplo, fontes de água quente, convectores ou máquinas de secar roupa porque poderiam desencadear um incêndio SE HOUVER COMBUSTÍVEL NO DEPÓSITO. ESVAZIE O DEPÓSITO DE COMBUSTÍVEL UNICAMENTE NO EXTERIOR. PARA LIMITAR OS RISCOS DE INCÊNDIO E DE QUEIMADURAS, manuseie o combustível com cuidado. O combustível é extremamente inflamável. NÃO FUME QUANDO MANUSEAR O COMBUSTÍVEL. ENCHA O DEPÓSITO DE COMBUSTÍVEL ANTES DE PÔR O MOTOR A TRABALHAR. Nunca retire o tampão do depósito de combustível nem nunca adicione combustível quando o motor estiver a trabalhar ou não estiver quente. - DESAPERTE LENTAMENTE O TAMPÃO DO DEPÓSITO para aliviar a pressão e fazer com que o combustível se derrame à volta do tampão. APERTE FIRMEMENTE TODOS OS TAMPÕES DOS DEPÓSITOS. LIMPE CUIDADOSAMENTE A FERRAMENTA SE DERRAMOU COMBUSTÍVEL. Afaste-se de 9 m pelo menos do local onde encheu o depósito de combustível antes de pôr o motor a trabalhar. SE O COMBUSTÍVEL FOI DERRAMADO, não tente pôr o motor a trabalhar mas afaste a ferramenta da zona contaminada e evite tentar pôr o motor a trabalhar quando os vapores do combustível não se tiverem completamente dissipado. NUNCA TENTE FAZER ARDER O COMBUSTÍVEL DERRAMADO. DEIXE ARREFECER O MOTOR ANTES DE ARRUMAR O CORTA-SEBES. ARRUME O COMBUSTÍVEL NUM LOCAL FRESCO E BEM AREJADO, ao abrigo de qualquer centelha ou chama. CONSERVE O COMBUSTÍVEL NUM BIDÃO ESPECIALMENTE CONCEBIDO PARA CONTER GASOLINA. - Antes de transportar esta ferramenta num veículo, ESVAZIE O DEPÓSITO DE COMBUSTÍVEL E PRENDA A FERRAMENTA PARA QUE NÃO POSSA MEXER DURANTE O TRANSPORTE. - PARA A MANUTENÇÃO, UTILIZE UNICAMENTE PEÇAS SOBRESSELENTES GENUÍNAS. A utilização de qualquer outra parte pode apresentar um perigo ou danificar o aparelho. TENHA O CUIDADO DE TRABALHAR SEMPRE A
Português
UMA DISTÂNCIA DE PELO MENOS 1 M de qualquer material combustível.
CONSERVE ESTAS INSTRUÇÕES. Consulte-as regularmente e utilize-as para informar os outros utilizadores. Se emprestar este corta-sebes, não se esqueça de entregar o manual de utilização que o acompanha. - Nunca utilize a sua ferramenta se o protector de lâmina não estiver montado e em bom estado. - Certifique-se de que a zona de corte não tem fios, cabos, pregos, pedras, cacos ou outros resíduos. - Não tente cortar objectos duros, o que pode provocar riscos de ferimentos ou danificar o corta-sebes. - Não atravesse uma estrada ou um caminho com o corta-sebes em funcionamento. - Na qualidade de utilizador, é responsável para com as outras pessoas na zona de trabalho. - Quando utilizar esta ferramenta, segure-a sempre com as duas mãos e esteja bem apoiado nas pernas, em particular se subir num escadote ou numa escada. Nunca toque na lâmina! - Certifique-se de segurar a ferramenta com as duas mãos e de manter sempre o seu equilíbrio. Mantenha sempre a lâmina abaixo do nível da cintura. Mantenha os dedos e qualquer outra parte do corpo afastados da lâmina.
ADVERTÊNCIA
Certas peças da ferramenta ficam quentes durante a utilização.
Familiarize-se com a zona de trabalho e esteja consciente dos perigos que o ruído do corta-sebes pode cobrir. Nunca segure o corta-sebes pela lâmina. - Grandes variações de temperatura podem dar origem à formação de condensação na ferramenta. Antes de a utilizar, deixe a ferramenta adaptar-se à temperatura ambiente. - Não force a ferramenta; deixe-a trabalhar no ritmo para o qual foi concebida. - Nunca utilize a sua ferramenta se faltarem algumas peças ou se certas peças ou acessórios diferentes dos de origem forem montados. - Durante o transporte, desligue o cabo da vela. Transporte o corta-sebes segurando-o pelos punhos e conserve as mãos afastadas da lâmina. Cubra a lâmina com a bainha fornecida ao arrumar ou transportar a ferramenta. - Não tente reparar o corta-sebes; mande fazer as reparações por um técnico qualificado. - Não utilize o corta-sebes se a lâmina estiver danificada ou muito gasta. Para reduzir os riscos de incêndio, não deixe que os detritos, as folhas ou um excesso de lubrificante se acumulem no motor e no silencioso. Verifique sempre se os punhos estão montados corretamente quando utilizar o corta-sebes. Saiba parar a sua ferramenta rapidamente em caso de urgência.
CARACTERÍSTICAS DO APARELHO
Cilindrada: 26 cm³
Potência máxima do motor (de acordo com a norma ISO 8893): 0,67 kW
Consumo de combustível (de acordo com a ISO 8893) ao rendimento máx. do motor: 0,51 l/h
Consumo específico de combustível (de acordo com a ISO 8893) ao rendimento máx. do motor: 0,76 l/kWh
Capacidade do depósito de combustível: 0,3 l
Tipo de lâmina: dupla ação
Comprimento da lâmina: 60 cm
Capacidade máx. de corte: 28 mm
Nível de vibrações (de acordo com o anexo C da norma EN 774:1996+A1+A2+A3 /prEN 10517:2003)
- Punho frontal: 23,8 m/s²
- Punho posterior 25,6 m/s²
Nível de pressão acústica (de acordo com o anexo D da norma EN 774:1996+A1 +A2+A3/prEN 10517:2003)............105,1 dB(A)
Nível de potência acústica medido (de acordo com as normas EN ISO 3744:1995 e ISO 11094:1991) 112,1 dB(A)
Nível de potência acústica garantido.......113 dB(A)
DESCRIÇÃO
- Bainha de proteção
- Anteparo de proteção
- Punho frontal
- Parafuso de bloqueio
- Tampão do depósito de combustível
- Pera de ferragem
- Punho posterior
- Botão de desbloqueio do gatilho
- Interruptor Ligar/Desligar
- Gatilho
- Manípulo do arrancador
- Lâmina
- Alavanca de starter
- Lingueta
Português
MONTAGEM
ADVERTÊNCIA
Se fizer uma coisa, não tente usar a sua ferramenta antes de substituir a coisa em questão. O não cumprimento desta instrução pode ocasionar ferimentos graves.
ADVERTÊNCIA
Não tente modificar a sua ferramenta nem acrescentar acessórios não recomendados. Estas transformações ou modificações são consideradas como um mau uso e pode provocar situações perigosas com possibilidade de ferimentos graves.
ADVERTÊNCIA
Desligue sempre o cabo da vela quando montar peças. O incumprimento desta instrução pode ocasionar um arranque por descuido e provocar ferimentos graves.
ADVERTÊNCIA
Se tentar pôr o motor a trabalhar sem ter posto óleo, danificará o motor.
ADVERTÊNCIA
O combustível e os vapores de combustível são extremamente inflamáveis e explosivos. Para evitar os riscos de ferimentos e estragos materiais, manuseie o combustível com cuidado. Afaste-se das fontes de ignição, manuseie sempre o combustível no exterior, nunca fume quando manusear o combustível e limpe imediatamente qualquer combustível derramado.
UTILIZAÇÃO
ADVERTÊNCIA
Não diminua a sua vigilância mesmo antes de se ter familiarizado com a sua ferramenta. Nunca se esqueça que basta um segundo de falta de atenção para se ferir gravemente.
ADVERTÊNCIA
Use sempre óculos de segurança ou óculos de proteção munidos de resguardos laterais quando utilizar uma ferramenta elétrica ou a gasolina. A falta de cumprimento desta instrução pode ocasionar a projeção de corpos estranhos para os seus olhos e provocar lesões oculares graves.
ADVERTÊNCIA
Não utilize peças nem acessórios não recomendados pelo fabricante para esta ferramenta. A utilização de peças ou de acessórios não recomendados pode ocasionar riscos de ferimentos graves.
MISTURA DO COMBUSTÍVEL (Fig. 2)
A sua ferramenta funciona com um motor de 2 tempos que requer uma mistura de gasolina e de óleo de síntese 2 tempos. Misture a gasolina sem chumbo com o óleo de síntese 2 tempos num recipiente limpo aprovado para conter gasolina. O motor funciona com gasolina sem chumbo para veículos com um índice de octanas de 87 ([R + M] / 2) ou superior. - Não utilize misturas gasolina/óleo vendidas nas estações de serviço, especialmente as misturas para motos, motocicletas, etc. Utilize unicamente um óleo de síntese dois tempos. Não utilize óleo de motor para viaturas nem óleo 2 tempos para motores de barcos fora de borda. - Misture a gasolina e o óleo de síntese 2 tempos segundo a relação de 50:1 (2%). - Misture bem o combustível antes de cada enchimento do depósito. - Misture o combustível em pequenas quantidades: não misture combustível para mais de um mês. Recomendamos-lhe que utilize também um óleo de síntese 2 tempos que contenha um estabilizador de combustível.
ENCHIMENTO DO DEPÓSITO
- Coloque o corta-sebes de lado, com o tampão do depósito de combustível para cima.
- Limpe o depósito à volta do tampão para evitar qualquer contaminação do combustível. Desaperte lentamente o tampão do depósito para aliviar a pressão e evitar que o combustível se derrame à volta do tampão. Limpe e controle o estado da junta. Deite com cuidado a mistura de combustível no depósito, evitando derramá-lo. Reponha imediatamente o tampão do depósito e aperte-o firmemente. Tenha o cuidado de limpar qualquer vestígio de combustível derramado. Afaste-se de 9 m pelo menos do local onde encheu
Português
o depósito de combustível antes de ligar o motor.
Nota: É normal que o motor deite fumo durante a primeira utilização e, por vezes, depois disso.
ADVERTÊNCIA
Pare sempre o motor antes de encher o depósito. Nunca encha o depósito de combustível quando o motor estiver a trabalhar ou se o motor estiver quente. Afaste-se pelo menos 9 m do local onde encheu o depósito de combustível antes de ligar o motor. Não fume!
1 Litro + 20 ml = 2 Litros + 40 ml = 3 Litros + 60 ml = 4 Litros + 80 ml = 5 Litros + 100 ml =
COLOCAÇÃO EM FUNCIONAMENTO E PARAGEM DO CORTA-SEBES (Fig. 3)
ADVERTÊNCIA
Se ligar o motor quando o gatilho estiver bloqueado, a lâmina entra em movimento apesar de tudo. Mantenha-se afastado da lâmina e certifique-se de que não há nenhum objeto próximo da lâmina. Evitará assim os riscos de ferimentos graves.
PUNHO ROTATIVO (Fig. 4)
O punho pode ser rodado a 45° ou 90° para a direita ou para a esquerda.
Para rodar o punho:
Pare o corta-sebes. Solte o gatilho. Puxe o punho rotativo para o exterior. Rode o punho para a direita ou para a esquerda. Solte o punho. Continue a rodar o punho até ficar bloqueado na posição de 45° ou 90°.
Nota: o corta-sebes só funciona se o punho estiver bloqueado numa destas posições. O punho está bloqueado quando não está puxado para o exterior e não pode mais mexer nem para um lado nem para o outro.
UTILIZAÇÃO DO CORTA-SEBES (Fig. 5)
ADVERTÊNCIA
Leia todas as instruções de segurança antes de utilizar o corta-sebes. Tenha muito cuidado quando utilizar uma lâmina. Consulte as "Instruções de segurança específicas".
ADVERTÊNCIA
Utilize sempre o corta-sebes segurando-o com as duas mãos nos punhos. Nunca utilize o corta-sebes só com uma mão e a outra segurando a sebe a cortar. O incumprimento desta instrução pode ocasionar ferimentos graves.
ADVERTÊNCIA
Desobstrua a zona de corte antes de usar a ferramenta. Retire todos os objetos como, por exemplo, os cabos de alimentação, cabos elétricos ou fios que podem ficar presos nos dentes da lâmina e provocar ferimentos graves.
MANUTENÇÃO
ADVERTÊNCIA
Utilize unicamente peças sobresselentes de origem quando fizer substituições. A utilização de peças não originais pode provocar um perigo ou danificar o aparelho.
ADVERTÊNCIA
Use sempre óculos de segurança ou óculos de proteção munidos de resguardos laterais quando utilizar ferramentas. Se o trabalho provocar poeiras, use também um resguardo facial ou uma máscara.
ADVERTÊNCIA
Antes de inspecionar, limpar ou efetuar uma operação de manutenção no seu corta-sebes, pare o motor, espere que todas as peças móveis tenham parado, desligue o cabo da vela e afaste-o da vela. O incumprimento destas instruções pode ocasionar ferimentos graves ou estragos materiais importantes.
MANUTENÇÃO GERAL
Não utilize solventes para limpar as peças de plástico. A maior parte dos plásticos pode ser danificada pelos solventes vendidos no comércio. Utilize um pano limpo para limpar as sujidades, o pó, o óleo, a massa, etc.
Português
ADVERTÊNCIA
Os elementos de plástico nunca devem entrar em contato com líquido para travões, gasolina, produtos à base de petróleo, óleos penetrantes, etc. Estes produtos químicos contêm substâncias que podem danificar, fragilizar ou destruir o plástico.
ADVERTÊNCIA
Os dentes da lâmina estão muito afiados. Quando tiver de manusear a lâmina, use luvas de trabalho grossas e antiderrapantes. Ao manusear a lâmina, nunca ponha as mãos ou os dedos entre os dentes e evite qualquer posição em que pudesse cortar-se. NUNCA toque na lâmina e não faça nenhuma operação de manutenção sem desligar o cabo da vela.
MANUTENÇÃO DA LÂMINA (Fig. 6)
LUBRIFICAÇÃO DA LÂMINA (Fig. 7)
Nota: Nunca lubrifique a lâmina quando o corta-sebes estiver a trabalhar.
LIMPEZA DO FILTRO DE AR (Fig. 8)
Retire a tampa do filtro de ar encaixando na lingueta com o polegar e puxando a tampa com cuidado. Limpe o filtro de ar com uma escova macia. Reponha a tampa do filtro, inserindo as linguetas nas fendas da base do filtro de ar. Carregue na tampa até que fique corretamente inserida.
TAMPA DO DEPÓSITO DE COMBUSTÍVEL
ADVERTÊNCIA
Uma tampa do depósito não estanque pode provocar riscos de incêndio e deve ser substituída imediatamente. O não cumprimento desta instrução pode ocasionar riscos de ferimentos graves.
VELA (Fig. 9)
O motor usa uma vela Champion RCJ-6Y com afastamento dos polos de 0,63 mm. Utilize unicamente o modelo recomendado e mude a vela uma vez por ano.
ADVERTÊNCIA
Tenha o cuidado de não curto-circuitar o cabo da vela: isso danificaria seriamente a ferramenta.
LIMPEZA DO ORIFÍCIO DE ESCAPE E DO ESCAPE
Consoante o tipo de combustível, o tipo e a quantidade de óleo utilizado e/ou as condições de utilização, o orifício de escape e o escape podem ficar obstruídos por um excesso de resíduos de carvão. Se se
aperceber de uma perda de potência na sua ferramenta, poderá ter de remover esses resíduos. Recomendamos vivamente que esta operação seja realizada por um técnico qualificado.
PARA-CENTELHAS
O escape está equipado com uma grelha para-centelhas. Depois de um longo período de utilização, esta grelha pode ficar suja e o escape deve então ser substituído por um Centro de Serviço Autorizado.
ARRUMAÇÃO (PARA 1 MÊS OU MAIS) (Fig. 10)
Deite todo o combustível que resta no depósito para um recipiente aprovado para conter gasolina. Ponha o motor a trabalhar até que ele pare. - Limpe cuidadosamente o corta-sebes. Arrume-o num local bem arejado, fora do alcance das crianças. Não arrume o seu corta-sebes perto de produtos corrosivos como, por exemplo, produtos químicos de jardinagem e sal para descongelação. - Refira-se às normas e regulamentações locais e nacionais relativas à arrumação e ao manuseio de combustível. Coloque sempre a bainha de proteção na lâmina antes de transportar ou arrumar o corta-sebes.
RESOLUÇÃO DOS PROBLEMAS
SE ESTAS SOLUÇÕES NÃO PERMITIREM RESOLVER O PROBLEMA, CONTACTE O SEU CENTRO DE SERVIÇO HOMOLOGADO HOMELITE.
| PROBLEM | CAUSA POSSÍVEL | SOLUÇÃO |
| O motor não arranca. | 1. Nenhuma centelha. | 1. Verifique o estado da vela. Retire a vela. Reponha a tampa da vela no seu devido lugar e monte a vela no cilindro metaílico. Puxe o arrancador e veja se aparece uma centelha no electrodo da vela. Se não aparecer nenhuma centelha, torne a fazer este teste com uma nova vela. |
| 2. Falta de combustível. | 2. Accione a pêra de ferragem até que fique cheia de combustível. Se a pêra de ferragem não ficar cheia, oSYSTEMA de alimentação de combustível está obstruido. Contacte um centro de reparações. Se a pêra de ferragem ficar cheia, pode ser que o motor está afogado (ver parágrafo seguido). |
| O motor não arranca. | 3. O motor está afogado. | 3. Puxe tíres vezes o lançador com a alavanca do starter em “”. Se o motor não arrancar, coloque a alavanca do starter em “-” e recomece oprocesso normal de arranque. Se o motor não arrancar, repita as diversas etapas com umalena nova. |
| 4. O arrancador é mais dificil de puxar do que quando a ferramenta era nova. | 4. Contacte um centro de reparações. |
| O motor arranca mais não accelera. | O motor précisa devider de tês minutos para aquecer. | Deixe que o motor aqueça completeness. Se o motor não acelerar no espoço de tres horas,contacte um centro de reparações. |
| O motor arranca, mas função apenas a alta velocidade na posão semi-aberta | O carburador précisa de ser ajustado. | Contacte um centro de reparações. |
| O motor não atinge a sua alta velocidade e deita fumos em excesso. | 1. A mistura de combustível deve ser verificada. | 1. Utilize um combustível recentemente Misturadoque contenha a boa proporcão de oleo de sintese 2 tempos. |
| 2. O FILTER de ar está sujo. | 2. Limpe o FILTER de ar. Consulte o parágrafo relativo àLimpeza da Cobertura do Filtro de Ar anterior dopresente manual. |
| 3. A cobertura do páchaspas está suja. | 3. Contacte um centro de reparações. |
| O motor arranca, travaça e accelera mas não se aguenta ao ralenti. | O parafuso de ralenti do carburador deve ser ajustado. | Rode o parafuso de ralenti no sentido dos ponteirosdo relógio paraacular a velocidade de ralenti.(Fig. 11) |
NOTA: Se a sua unidade apresentar um ou vários problemas de desempenho específicos na zona em que, segundo a secção de Resolução de Problemas, se recomenda um ajuste do parafuso no sentido dos ponteiros do relógio no carburador, e não tiverem sido feitos quaisquer ajustes desde a compra original da unidade, a mesma deverá ser levada a um centro de serviço autorizado para ser reparada. Na maior parte das vezes, o ajuste necessário constitui uma tarefa simples para um técnico de manutenção experiente.
SÍMBOLOS
Este produto Ryobi está garantido contra vícios de fabrico e peças defeituosas por um prazo de vinte e quatro (24) meses, a contar da data que faz fé no original da fatura emitida pelo vendedor ao utilizador final.
As deteriorações provocadas pelo desgaste normal, por uma utilização ou manutenção anormal ou não autorizada, ou por uma sobrecarga ficam excluídas da presente garantia, assim como os acessórios tais como baterias, lâmpadas, lâminas, ponteiras, sacos, etc.
No caso de mau funcionamento durante o período de garantia, queira enviar o produto NÃO DESMONTADO com a prova de compra ao seu fornecedor ou ao Centro de Serviço Autorizado Ryobi mais próximo.
Os seus direitos legais relativos ao produto defeituoso não são prejudicados pela presente garantia.
A garantia supra indicada é válida no Reino Unido, na União Europeia e na Austrália. Para os outros países, uma garantia diferente pode aplicar-se. Contacte, por favor, o seu revendedor local para ter mais detalhes relativos à garantia.
Declaramos sob a nossa responsabilidade que o produto ao qual se aplica esta declaração obedece aos requisitos de base em matéria de saúde e de segurança da diretiva Máquinas 98/37/CE e de outras diretivas aplicáveis, tais como a diretiva CEM 2004/108/CE e a diretiva 2000/14/CE, modificada pela emenda 2005/88/CE.
As normas europeias e/ou nacionais e/ou as especificações técnicas seguintes foram consultadas para se aplicar os requisitos em matéria de saúde e de segurança formulados nas diretivas comunitárias:
EN 774:1996+A1+A2+A3/prEN 10517:2003, EN ISO 3744:1995, ISO 11094:1991, EN ISO 12100-1:2003, EN ISO 12100-2:2003, EN 563:1994, EN 294:1992, ISO 3864-1:2002, ISO 3864-2:2004.
Este produto foi declarado conforme à diretiva 2000/14/CE sobre as emissões sonoras, modificada pela emenda 2005/88/CE, após um controlo do produto realizado pelo organismo de verificação TUV Rheinland Product Safety GmbH.
Nível de potência acústica medido [dB (A)]: 112,1
Nível de potência acústica garantido [dB (A)]: 113
Data de emissão: 12/2007
Os documentos são conservados pela Homelite Far East Co, Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N.T., Hong-Kong.
