MANUAL DE USUARIO RHT2660DA RYOBI
ISO 11094:1991) 107.4 dB (A)

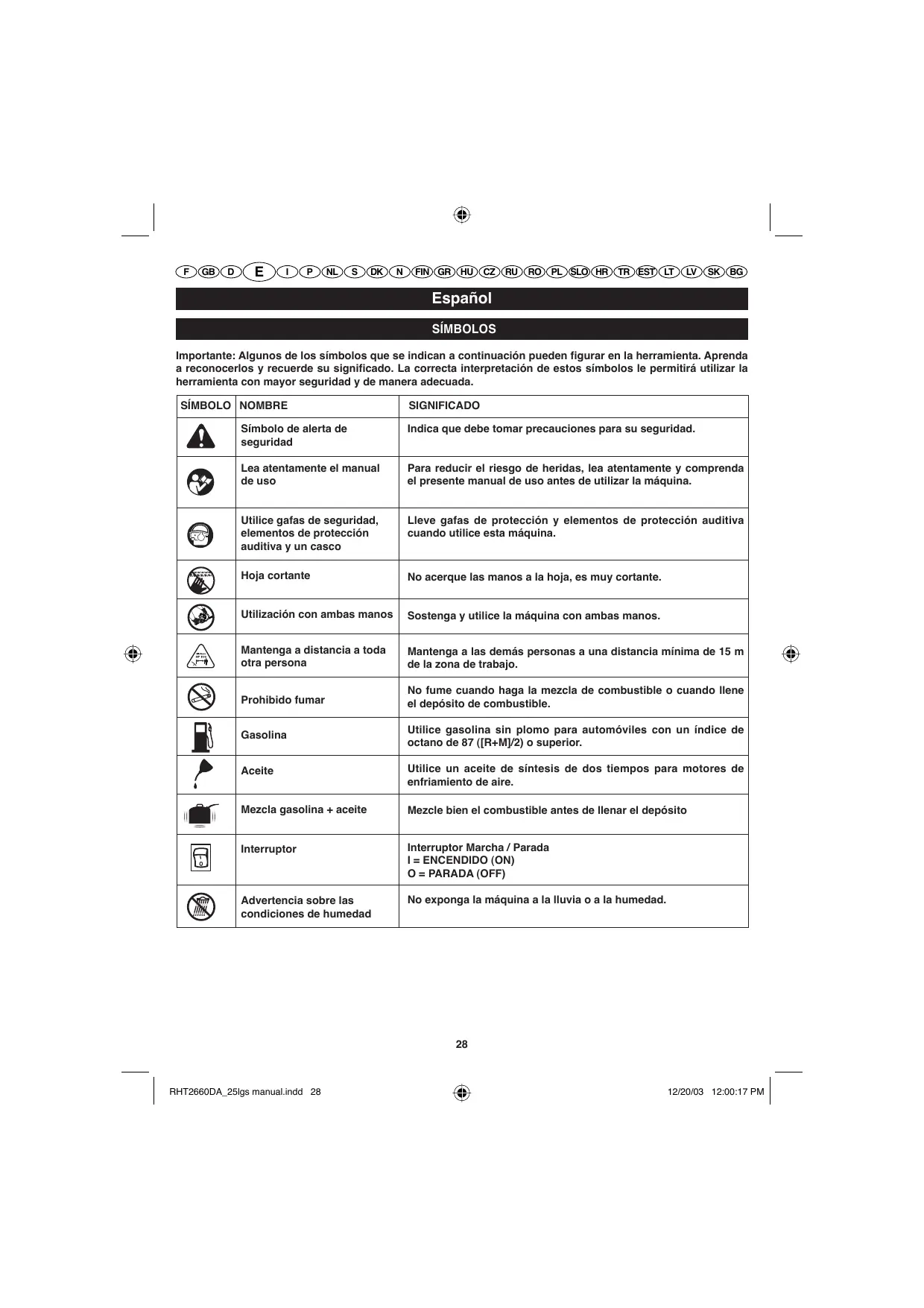

Importante: Algunos de los símbolos que se indican a continuación pueden figurar en la herramienta. Aprenda a reconocerlos y recuerde su significado. La correcta interpretación de estos símbolos le permitirá utilizar la herramienta con mayor seguridad y de manera adecuada.
| SÍMBLO | NOMBRE | SIGNIFICADO |
| Simbolo de alerta de seguridad | Indica que debe tener precauciones para su seguridad. |
| Lea atentamente el manual de uso | Para reducir el riesgo de heridas, lea atentamente y comprende el presente manual de uso antes de utiliser la这其中aquina. |
| Utilice gafas de sécurité, elementos de protección auditiva y un casco | Lleve gafas de protección y elementos de protección auditiva cuando utilise esta这其中aquina. |
| Hoja cortante | No acerque las manos a la hoja, es muy cortante. |
| Utilización con ambas manos | Sostenga y utilizes la这其中aquina con ambas manos. |
| Mantenga a distancia a toda另一边 persona | Mantenga a lasdemás personas a una distancia minima de 15 m de la zona de trabajo. |
| Prohibido fumar | No fume cuando haga la mezcla de combustible o cuando llene el depósito de combustible. |
| Gasolina | Utilice gasolina sin plomo para automóviles con un indices de octano de 87 ([R+M]/2) o superior. |
| Aceite | Utilice un aceite de sintesis de dos tiempos para motores de enfiambre de aire. |
| Mezcla gasolina + aceite | Mezcle bien el combustible antes de llunar el depósito |
| Interruptor | Interruptor Marcha / Parada I = ENCENDIDO (ON) O = PARADA (OFF) |
| Advertencia sobre las conditiones de humedad | No exponga la这其中aquina a la lluvia o a la humedad. |
Español
SÍMBOLOS
Los siguientes símbolos, y los nombres a los que están asociados, permiten explicar los distintos niveles de riesgos relacionados con la utilización de esta máquina.
| SÍMBLO | NOMBRE | SIGNIFICADO |
| ATENCIón, PELIGRO | Indica una situación peligrosa inminente que, de no evitarse, podría occasionar la muerte o lesiones graves. |
| ADVERTENCIA | Indica una situación peligrosa potencial que, de no evitarse, podría occasionar lesiones graves. |
| ADVERTENCIA | Indica una situación peligrosa potencial que, de no evitarse, podría occasionar lesiones ligeras o moderadas. |
| ADVERTENCIA | (Sin símbolo de seguidad.) Indica una situación que podría occasionar daños materiales. |
MANTENIMIENTO
El mantenimiento requiere mucha atención y un buen conocimiento de la máquina: por esta razón, debe quedar en manos de un técnico especializado. Le recomendamos que, para las reparaciones, lleve su máquina al CENTRO DE SERVICIO HABILITADO más cercano. Si fue preciso cambiar alguna pieza, solo se deben utilizar recambios originales.
ADVERTENCIA
No intente utilizar esta máquina sin haber leído íntegramente y haber comprendido este manual de uso. Conserve este manual de uso y consúltelo a menudo para trabajar con total seguridad e informar a otros posibles usuarios.
CONSERVE ESTAS INSTRUCCIONES.
ADVERTENCIA
LEA Y COMPRENDA TODAS LAS INSTRUCCIONES. El incumplimiento de las instrucciones que se indican a continuación podría ocasionar diversos accidentes como descargas eléctricas, incendios y/o intoxicaciones por monóxido de carbono que podrían causar graves heridas o incluso la muerte.
LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR LA MÁQUINA.
INSTRUCCIONES GENERALES DE SEGURIDAD
NO DEJE QUE LOS NIÑOS NI CUALQUIER OTRA PERSONA INEXPERIMENTADA UTILICE ESTA
MÁQUINA.
CONOZCA EL FUNCIONAMIENTO DE LA MÁQUINA. Lea atentamente este manual de uso. Conozca las aplicaciones de la máquina y sus límites, así como los riesgos específicos de este aparato. COMPRUEBE QUE LOS DISPOSITIVOS DE PROTECCIÓN SIEMPRE ESTÁN COLOCADOS y en estado de funcionamiento. No utilice la máquina si falta un protector de hoja o un cárter de protección. Compruebe que todos los dispositivos de protección funcionan correctamente antes de utilizar la máquina. RETIRE LAS LLAVES DE APRIETE. Acostúmbrese a comprobar que se han retirado las llaves de apriete de la máquina antes de ponerla en marcha. - PARA REDUCIR LOS RIESGOS DE HERIDAS, mantenga alejados a los niños, a las personas y a los animales. Toda persona presente debe llevar gafas de protección y mantenerse a una distancia prudente de la zona de trabajo. NO DEJE QUE NADIE SE ACERQUE A LA ZONA DE TRABAJO, especialmente los niños y los animales. NO UTILICE ESTA MÁQUINA EN UN LUGAR CERRADO donde podrían acumularse las emanaciones de monóxido de carbono. El monóxido de carbono es un gas incoloro e inodoro muy peligroso ya que puede causar una pérdida del conocimiento, o incluso la muerte. - UTILICE LA MÁQUINA ADECUADA. No fuerce la máquina. No la utilice para otros fines que no hayan sido previstos por el fabricante. LLEVE ROPA ADECUADA. No use prendas amplias, guantes, corbata o joyas que pudieran engancharse en las piezas en movimiento. Pueden atascarse y arrastrarlo hacia los elementos móviles. Le recomendamos que utilice guantes de trabajo y
calzado antideslizante cuando trabaje al aire libre. Si tiene el pelo largo, sujételo y cúbralo.
NO UTILICE ESTA MÁQUINA CON LOS PIES DESCALZOS O SI LLEVA CALZADO LIGERO TIPO SANDALIAS. Lleve zapatos fuertes que le protejan bien los pies y le impidan resbalarse en las superficies resbaladizas. TENGA CUIDADO PARA EVITAR RESBALARSE O CAERSE. - UTILICE SIEMPRE GAFAS DE SEGURIDAD PROVISTAS DE PANTALLAS LATERALES. Las gafas graduadas normales solo cuentan con cristales resistentes a los golpes y NO son gafas de seguridad. NO EXTIENDA DEMASIADO EL BRAZO Y NO SE APOYE EN SOPORTES INESTABLES. Afírmese bien en sus piernas. UTILICE EXCLUSIVAMENTE LOS ACCESORIOS RECOMENDADOS. La utilización de accesorios inadaptados puede provocar heridas. CERCIÓRESE DE QUE NINGUNA PIEZA ESTÉ DETERIORADA. Antes de seguir utilizando la máquina, cerciórese de que una pieza o un accesorio deteriorado puede seguir funcionando o desempeñando su función. Controle el alineamiento y el correcto funcionamiento de las piezas. Cerciórese de que ninguna pieza está rota. Controle el montaje y todos los elementos que puedan afectar el funcionamiento de la máquina. Un dispositivo de protección o cualquier otra pieza deteriorada debe ser reparada o sustituida por un técnico para evitar el riesgo de herida corporal. NO SE ALEJE NUNCA DE LA MÁQUINA CUANDO ESTÁ EN MARCHA. APÁGUELA. No se aleje de la máquina hasta que se haya parado por completo. PROCURE QUE NO SE ACUMULE HIERBA, HOJAS O GRASA EN EL MOTOR. De este modo, reducirá el riesgo de incendios. CERCIÓRESE DE QUE EL ESCAPE NO ESTÉ OBSTRUIDO. SIGA LAS INSTRUCCIONES DEL FABRICANTE SOBRE EL LLENADO, EL VACIADO, EL TRANSPORTE Y EL ALMACENAMIENTO DE LA MÁQUINA PARA TRABAJAR CON TODA SEGURIDAD. ASEGÚRESE DE QUE LA MÁQUINA ESTÁ SECA Y LIMPIA (SIN ACEITE NI GRASA). Use siempre un paño limpio para limpiar la máquina. No la limpie nunca con líquido de frenos, gasolina, productos a base de petróleo o disolventes. ESTÉ SIEMPRE ATENTE Y CONTROLE SU MÁQUINA. Fíjese bien en lo que está haciendo y aplique su sentido común. No trabaje con la máquina cuando esté cansado. No se apresure.
NO UTILICE LA MÁQUINA SI ESTÁ BAJO LOS EFECTOS DEL ALCOHOL O DE DROGAS, O SI TOMA MEDICAMENTOS. ANTES DE PONER EN MARCHA LA MÁQUINA, DESPEJE LA ZONA DE TRABAJO. Retire las piedras, trozos de vidrio, clavos, cables metálicos, cuerdas y demás objetos que podrían resultar proyectados o atascarse en la máquina. NO UTILICE EL APARATO SI EL INTERRUPTOR NO PERMITE PONERLO EN MARCHA Y PARARLO. Los interruptores defectuosos deben ser reemplazados en un Centro de Servicio Habilitado. ANTES DE EFECTUAR CUALQUIER OPERACIÓN DE LIMPIEZA O MANTENIMIENTO, pare el motor y cerciórese de que todas las piezas móviles estén detenidas. Desenchufe el cable de la bujía y manténgalo alejado de la bujía para evitar que la máquina se ponga en marcha accidentalmente. EVITE LOS ENTORNOS DE RIESGO. No utilice su máquina eléctrica en lugares húmedos, mojados o expuestos a la lluvia. Cerciórese de que haya suficiente luz para trabajar. - NO UTILICE NUNCA LA MÁQUINA EN UN ENTORNO EXPLOSIVO. Las chispas procedentes del motor podrían encender los vapores inflamables. NO FUME CUANDO UTILICE LA MÁQUINA Y NO SE ACERQUE NUNCA A UNA LLAMA FRANCA. - NO UTILICE LA MÁQUINA DE NOCHE, CON NIEBLA ESPESA O EN CONDICIONES QUE LIMITEN SU CAMINO DE VISIÓN Y LE IMPIDAN VER CLARAMENTE LO QUE ESTÁ HACIENDO. - Conozca las aplicaciones de su máquina y su funcionamiento. No se acerque a las líneas de alta tensión. Si la hoja roza algún objeto o si la máquina comienza a vibrar o a emitir un sonido anormal, pare el motor y espere hasta que la máquina se detenga completamente. Desenchufe el cable de la bujía y siga las siguientes instrucciones:
- compruebe que la máquina no está dañada;
- compruebe que no se ha aflojado ningún elemento. De ser el caso, apriételo.
- haga reparar cualquier pieza dañada o hágala reemplazar por una de iguales características.
Detenga el motor y desenchufe el cable de la bujía:
- antes de cambiar la posición de trabajo o realizar ajustes en la hoja;
- antes de limpiar la máquina o retirar un objeto atascado;
- antes de realizar cualquier inspección, operación de mantenimiento o ajuste en la máquina. No inhale los vapores de combustible, son tóxicos.
INSTRUCCIONES DE SEGURIDAD ESPECÍFICAS
UTILICE EL CORTASETOS CON AMBAS MANOS. No utilice la máquina cerca de cepillos, familias, trozos de tela o cualquier otro material inflamable. NO PONGA JAMÁS EL CORTASETOS EN MARCHA si se ha formado escarcha en alguna parte de la máquina. NO UTILICE JAMÁS PRODUCTOS ÁCIDOS O ALCALINOS, DISOLVENTES, LÍQUIDOS INFLAMABLES O SOLUCIONES LISTAS PARA EL USO en este cortasetos. Estos productos pueden causar lesiones al usuario y dañar el cortasetos de forma irreversible. NO INTENTE JAMÁS EFECTUAR AJUSTES CUANDO EL MOTOR ESTÁ EN MARCHA (salvo indicación específica contraria del fabricante). LOS ELEMENTOS DE PROTECCIÓN DEBEN ESTAR SIEMPRE COLOCADOS DELANTE DE LAS PIEZAS ROTATIVAS CUANDO EL MOTOR ESTÁ EN MARCHA. - Mantenga las tomas de aire (a nivel del starter) y el escape del motor a 1 m como mínimo de los edificios y de cualquier objeto que pueda quemarse. MANTENGA EL MOTOR ALEJADO DE CUALQUIER MATERIAL INFLAMABLE O PELIGROSO. MANTÉNGASE LEJOS DE LAS PIEZAS CALIENTES. El escape y las demás piezas del motor se calientan al trabajar. Preste atención y no se descuide. - NO TOQUE LA BUJÍA NI EL CABLE DE ARRANQUE cuando ponga en marcha el cortasetos y cuando lo utilice. COMPRUEBE QUE LOS TUBOS Y LAS JUNTAS ESTÁN BIEN SUJETOS Y QUE NO HAY NINGÚN ESCAPE antes de usar la máquina. - CONTROLE QUE LOS TORNILLOS Y PERNOS ESTÁN BIEN APRETADOS antes de utilizar la máquina. Un tornillo o un perno flojo puede dañar el motor. LLEVE GAFAS DE PROTECCIÓN Y ELEMENTOS DE PROTECCIÓN AUDITIVA. - LLENE EL DEPÓSITO DE COMBUSTIBLE AL AIRE LIBRE EXCLUSIVAMENTE. No llene nunca el depósito en un local cerrado o en un lugar mal ventilado. NO GUARDE EL CORTASETOS EN UN EDIFICIO cerca de elementos como fuentes de agua caliente, convectores o secadores, ya que podrían provocar un incendio SI QUEDA COMBUSTIBLE EN EL DEPÓSITO. VACÍE EL DEPÓSITO DE COMBUSTIBLE AL AIRE LIBRE EXCLUSIVAMENTE.
- PARA REDUCIR LOS RIESGOS DE INCENDIOS Y DE QUEMADURAS, manipule el combustible con precaución. Es sumamente inflamable. NO FUME MIENTRAS ESTÉ MANIPULANDO EL COMBUSTIBLE.
- LLENE EL DEPÓSITO DE COMBUSTIBLE ANTES DE PONER EN MARCHA EL MOTOR. No retire jamás el tapón del depósito de combustible y no añada combustible cuando el motor está en marcha o si todavía está caliente. AFLOJE LENTAMENTE EL TAPÓN DEL DEPÓSITO para reducir la presión y evitar que el combustible se derrame alrededor del tapón. APRIETE FIRMEMENTE TODOS LOS TAPONES DE LOS DEPÓSITOS. LIMPIE LA MÁQUINA SI SE HA DERRAMADO COMBUSTIBLE. Manténgase alejado como mínimo a una distancia de 9 m del lugar donde ha llenado el depósito de combustible antes de poner en marcha el motor. ■ SI EL COMBUSTIBLE SE HA DERRAMADO, no intente poner en marcha el motor, aleje la máquina de la zona contaminada y no intente poner en marcha el motor hasta que los vapores del combustible no se hayan disipado. NUNCA INTENTE QUEMAR EL COMBUSTIBLE DERRAMADO.
- Deje que el motor se enfríe antes de guardar la máquina. Guarde el combustible en un lugar fresco y bien ventilado, protegido de chispas o llamas. Conserve el combustible en un bidón especialmente diseñado para contener gasolina.
- Antes de transportar la máquina en un vehículo, vacíe el depósito de combustible y sujete la máquina para evitar que se mueva durante el transporte.
- Para el mantenimiento, utilice únicamente recambios originales. El uso de cualquier otra pieza puede resultar peligroso o deteriorar el producto. Trabaje siempre como mínimo a 1 m de distancia de un material combustible. Conserve estas instrucciones. Consúltelas a menudo y utilícelas para informar a otros posibles usuarios. Si presta el cortasetos, entregue igualmente el manual de instrucciones correspondiente.
- Nunca utilice la máquina si el protector de hoja no está colocado o no está en buenas condiciones. Cerciórese de que no haya hilos, cables, clavos, piedras, trozos de vidrio u otros desechos en la zona de corte. No intente cortar objetos duros, puede lesionarse o dañar el cortasetos.
dañar el cortasetos.
No cruce una carretera o un camino con el cortasetos encendido. El usuario es responsable de las personas que se encuentran en la zona de trabajo. - Cuando utilice esta máquina, sosténgala siempre con ambas manos y afírmese bien en sus piernas, especialmente si debe subirse a una escalera. Nunca toque la hoja. Sostenga firmemente la máquina con ambas manos y mantenga siempre el equilibrio. - Mantenga la hoja por debajo del nivel de su cintura. - Mantenga los dedos y otras partes del cuerpo alejados de la hoja.
ADVERTENCIA
Algunas piezas de la máquina se calientan mucho durante el uso.
Familiarícese con la zona de trabajo y recuerde que ciertos peligros pueden quedar ocultados por el ruido del cortasetos. No agarre nunca el cortasetos por la hoja. Las grandes variaciones de temperatura pueden producir condensación bajo la máquina. Antes de utilizarla, deje que la máquina se adapte a la temperatura ambiente. No fuerce la máquina; utilícela al régimen para el que ha sido diseñada. - No utilice la máquina si falta alguna pieza o si hay piezas o accesorios instalados que no sean originales. Desenchufe el cable de la bujía antes de transportar la máquina. Transporte el cortasetos sosteniéndolo por las empuñaduras y mantenga las manos alejadas de la hoja. - Antes de guardar o transportar la máquina, cubra la hoja con la funda suministrada. No intente reparar usted mismo el cortasetos; deje las reparaciones en manos de un técnico cualificado. No utilice el cortasetos si la hoja está dañada o muy gastada. Para limitar el riesgo de incendio, no deje que se acumulen desechos, hojas o un exceso de lubricante en el motor o en el silenciador. - Al utilizar el cortasetos, cerciórese de que las empuñaduras estén correctamente montadas. Aprenda a parar la máquina rápidamente en caso de emergencia.
CARACTERÍSTICAS DEL PRODUCTO
Cilindrada: 26 cc
Potencia máxima del motor
según la norma ISO 8893): 0,67 kW
Consumo de combustible
(segun la norma ISO 8893)
al maximalo rendimiento del motor. 0,51 I/h
(según la norma ISO 8893) al máximo
rendimento del motor. 0,76 I/kW.h
Capacidad del deposito de combustible. 0,3 I
Tipo de hoja ....doble ACCION
Longitud de la hoja. 60 cm
Capacidad maxima de corte. 28 mm
Peso neto 5,34 kg
Nivel de vibraciones (según el anexo C de
la norma EN 774:1996+A1+A2+A3
/prEN 10517:2003)
- Empuñadura delantera 23,8 m/s²
- Empuñadura trasera 25,6 m/s²
Nivel de presión acústica
(según el anexo D de la norma EN 774:1996
+A1 + A2 + A3/ prEN 10517:2003) 105,1 dB(A)
Nivel de potencia acústica medido
(según las normas EN ISO 3744:1995
e ISO 11094:1991) 112,1 dB(A)
Nivel de potencia acústica garantizado....... 113 dB(A)
DESCRIPCIÓN
- Funda de protección
- Pantalla protectora
- Empuñadura delantera
- Tornillo de bloqueo
- Tapón del depósito de combustible
- Bomba de mano
- Empuñadura trasera
- Botón para liberar el gatillo
- Interruptor Marcha / Parada
- Gatillo
- Empuñadura del arrancador
- Palanca del starter
- Lengüeta
MONTAJE
ADVERTENCIA
De hacer algo a pieza, no utilice la máquina antes de haber obtenido la pieza en cuestión. El incumplimiento de esta recomendación puede provocar heridas corporales graves.
ADVERTENCIA
No intente modificar la máquina ni utilice accesorios que no hayan sido recomendados. Estas transformaciones o modificaciones constituyen una utilización incorrecta y pueden colocar situaciones peligrosas de las que podrán resultar heridas graves.
ADVERTENCIA
Desenchufe siempre el cable de la bujía cuando monte alguna pieza. Si no cumple esta consigna, la máquina podrá ponerse en marcha involuntariamente produciendo heridas corporales de gravedad.
ADVERTENCIA
Si intenta poner en marcha el motor sin antes haber llenado el aceite, dañará el motor.
ADVERTENCIA
El combustible y los vapores de combustible son muy inflamables y explosivos. Para evitar riesgos de heridas y de daños materiales, manipule el combustible con precaución. Aléjese de las posibles fuentes de ignición, manipule el combustible al aire libre, no fume jamás cuando manipule el combustible y limpie inmediatamente el combustible derramado.
UTILIZACIÓN
ADVERTENCIA
Aun cuando esté familiarizado con la máquina, no deje de estar atento. No olvide nunca que basta con un segundo de inatención para herirse gravemente.
ADVERTENCIA
Lleve siempre gafas de seguridad o gafas de protección con pantallas laterales cuando utilice una máquina eléctrica o térmica. Si incumple esta consigna, pueden proyectarse cuerpos extraños a sus ojos y provocarle graves lesiones oculares.
ADVERTENCIA
Utilice exclusivamente las piezas y accesorios recomendados por el fabricante. La utilización de cualquier pieza o accesorio no recomendado puede ocasionar heridas graves.
MEZCLAR EL CARBURANTE (Fig. 2)
La herramienta funciona con un motor de 2 tiempos que necesita una mezcla de gasolina y de aceite de síntesis 2 tiempos. Mezcle la gasolina sin plomo y el aceite de síntesis 2 tiempos en un recipiente limpio homologado para contener gasolina. El motor funciona con gasolina sin plomo para automóviles con un índice de octano de 87 ([R+M]/2) o superior. No utilice las mezclas de gasolina y aceite que se venden en las gasolineras, especialmente las mezclas para motos, velomotores, etc. - Utilice aceite de síntesis de dos tiempos exclusivamente. No utilice aceite de motor para coches ni aceite 2 tiempos para fueraborda. - Mezcle la gasolina y el aceite de síntesis 2 tiempos en una proporción de 50:1 (2%). - Mezcle bien el carburante antes de llenar el depósito. - Mezcle el carburante en pequeñas cantidades: no mezcle carburante para un periodo superior a un mes. Le recomendamos igualmente que utilice un aceite de síntesis 2 tiempos con estabilizador de carburante.
LLENAR EL DEPÓSITO
Coloque el cortasetos de lado, con el tapón del depósito de combustible hacia arriba. - Limpie el depósito alrededor del tapón para evitar contaminar el carburante. - Afloje lentamente el tapón del depósito para reducir la presión y evitar que el carburante se derrame alrededor del tapón. Limpie y controle el estado de la junta. Vierta con precaución la mezcla de carburante en el depósito, sin derramarla. Vuelva a colocar inmediatamente el tapón del depósito y apriételo firmemente. Limpie todo resto de carburante derramado. Manténgase alejado como mínimo a una distancia de 9 m del
lugar donde haya llenado el depósito de carburante, antes de poner en marcha el motor.
Observación: Es normal que el motor produzca humo durante la primera utilización, y también en posteriores utilizaciones.
ADVERTENCIA
Detenga siempre el motor antes de llenar el depósito. No llene nunca el depósito de combustible de una herramienta cuando el motor esté en funcionamiento o cuando esté caliente. Manténgase alejado como mínimo a una distancia de 9 m del lugar donde haya llenado el depósito de carburante antes de poner en marcha el motor. ¡No fume!
. 1 Litro amp; + amp; 20 ml amp; = 2 Litros amp; + amp; 40 ml amp; = 3 Litros amp; + amp; 60 ml amp; = 4 Litros amp; + amp; 80 ml amp; = 5 Litros amp; + amp; 100 ml amp; = \ 50:1 (2
PUESTA EN MARCHA Y PARADA DEL CORTASETOS (Fig. 3)
ADVERTENCIA
Si pone el motor en marcha, excepto el gatillo esté bloqueado, la hoja se moverá. Manténgase alejado de la hoja y cerciórese de que no haya ningún objeto cerca de la hoja. De este modo, reducirá el riesgo de heridas graves.
EMPUÑADURA GIRATORIA (Fig. 4)
La empuñadura puede girarse a 45° o a 90° hacia la derecha o hacia la izquierda.
Para girar la empuñadura:
Pare el cortasetos. Suelte el gatillo. Tire de la empuñadura giratoria hacia fuera. Gire la empuñadura hacia la derecha o hacia la izquierda. Suelte la empuñadura. - Siga girando la empuñadura hasta bloquearla en la posición 45° o 90°.
Observación: el cortasetos funcionará únicamente cuando la empuñadura esté bloqueada en una de estas posiciones. La empuñadura está bloqueada cuando no está tirada hacia fuera y ya no se pueda mover ni para un lado ni para el otro.
UTILIZACIÓN DEL CORTASETOS (Fig. 5)
ADVERTENCIA
Lea todas las instrucciones de seguridad antes de usar el cortasetos. Tenga cuidado cuando utilice una hoja. Consulte las "Instrucciones de seguridad específicas".
ADVERTENCIA
Cuando utilice el cortasetos, sosténgalo siempre de ambas empuñaduras. Nunca utilice el cortasetos con una sola mano y la otra sosteniendo el seto que vaya a cortar. El incumplimiento de esta advertencia puede causar heridas de gravedad.
ADVERTENCIA
Despeje la zona de corte antes de trabajar con la máquina. Retire todo objeto peligroso como cables de alimentación, hilos eléctricos o hilos que pudieran atascarse en los dientes de la hoja y provocar heridas corporales graves.
MANTENIMIENTO
ADVERTENCIA
Si fuera preciso cambiar alguna pieza, sólo se deben utilizar recambios originales. El uso de otros puede dañar la máquina.
ADVERTENCIA
Lleve siempre gafas de seguridad o gafas de protección con pantallas laterales cuando utilice aparatos eléctricos. Si el trabajo produce mucho polvo, póngase también una pantalla facial o una mascarilla.
ADVERTENCIA
Antes de controlar, limpiar o efectuar cualquier operación de mantenimiento en el cortasetos, pare el motor, espere hasta que todas las piezas móviles se hayan detenido, desenchufe el cable de la bujía y aléjelo de la bujía. El incumplimiento de estas instrucciones puede ocasionar heridas graves o importantes daños materiales.
MANTENIMIENTO GENERAL
No utilice disolventes para limpiar las piezas de plástico. La mayor parte de los plásticos puede resultar dañada con los disolventes que se venden en el comercio. Utilice un paño limpio para retirar las impurezas, el polvo, el aceite, la grasa, etc.
ADVERTENCIA
Los elementos de plástico no deben estar jamás en contacto con líquido de frenos, gasolina, productos derivados del petróleo, aceites penetrantes, etc. Estos productos químicos contienen sustancias que pueden dañar, debilitar o destruir los elementos de plástico.
Español
ADVERTENCIA
Los dientes de la hoja son muy cortantes. Cuando deba manipular la hoja, use guantes de trabajo gruesos y antideslizantes. Cuando manipule la hoja, no coloque las manos o los dedos entre los dientes de la hoja y evite posturas en las que pueda pillarse los dedos o cortarse. NUNCA toque la hoja ni realice operaciones de mantenimiento cuando el cable de la bujía esté enchufado.
MANTENIMIENTO DE LA HOJA (Fig. 6)
LUBRICACIÓN DE LA HOJA (Fig. 7)
Observación: Nunca lubrique la hoja del cortasetos cuando el motor está en marcha.
LIMPIAR EL FILTRO DE AIRE (Fig. 8)
Retire la tapa del filtro de aire presionando la lengüeta con el pulgar y, al mismo tiempo, tire suavemente de la tapa. Limpie el filtro de aire con un cepillo suave. Coloque la tapa del filtro insertando las lengüetas en las ranuras de la base del filtro de aire. Presione la tapa para que quede correctamente alineada.
TAPÓN DEL DEPÓSITO DE COMBUSTIBLE
ADVERTENCIA
Un tapón no hermético puede producir incendios y debe sustituirse inmediatamente. El incumplimiento de esta consigna puede provocar heridas corporales graves.
BUJÍA (Fig. 9)
El motor funciona con una bujía Champion RCJ-6Y con separación de electrodo de 0,63 mm. Utilice exclusivamente el modelo recomendado y cambie la bujía una vez al año.
ADVERTENCIA
No ponga en cortocircuito el cable de la bujía: dañaría gravemente la máquina.
LIMPIAR EL ORIFICIO DE ESCAPE Y EL ESCAPE
Según el tipo de combustible que se usa, el tipo y la calidad de aceite y/o las condiciones de uso, el orificio de escape y el escape pueden resultar obstruidos por un exceso de calamina. Si observa una pérdida de potencia de la máquina, puede ser necesario retirar la calamina acumulada. Le recomendamos encarecidamente que deje esta operación en manos de técnicos relacionados.
PARACHISPAS
El escape cuenta con una rejilla parachispas. Después de un largo periodo de uso, esta rejilla puede ensuciarse y el escape deberá entonces ser sustituido en un Centro de Servicio Habilitado.
ALMACENAMIENTO DE LA MÁQUINA (DURANTE 1 MES O MÁS) (Fig. 10)
Vierta todo el combustible restante en el depósito en un recipiente homologado para contener gasolina. Haga girar el motor hasta que se cale. Limpie cuidadosamente el cortasetos. Guárdelo en un lugar bien ventilado y fuera del alcance de los niños. No lo guarde cerca de agentes corrosivos como productos químicos de jardinería o sales antiescarcha. - Consulte las normas y reglamentaciones locales y nacionales aplicables al almacenamiento y manipulación de combustible. - Coloque la funda de protección en la hoja antes de transportar o guardar el cortasetos.
RESOLUCIÓN DE PROBLEMAS
SI ESTAS SOLUCIONES NO PERMITEN RESOLVER EL PROBLEMA, CONTACTE CON SU CENTRO DE SERVICIO HABILITADO HOMELITE.
| PROBLEMA | POSIBLE CAUSA | SOLUCION |
| El motor no arranca. | 1. No hay chispa. | 1. Compruebe el estado de la bujía. Retire la bujía. Vuelva a colocar la tapa de la bujía y ponga la bujía en el cilindro metálico. Tire del arrancador y observe si se produce una chispa en el electrodo de la bujía. Si no se produce ninguna chispa, haga la misma prueba con una bujía nuevo. |
| 2. No hay carburante. | 2. Accione la bomba de mano hasta que se统计数据 de carburante. Si la bomba de mano no se统计数据, significa que el sistemas de alimentación de carburante está obstruido. Contacte con un centro de reparaciones. Si la bomba de mano no se统计数据, pueda que el motor esté ahogado (věase elsignificante párafo). |
| 3. El motor está ahogado. | 3. Tire tres veces de la empūñadura del arrancador con la palanca del starter en "4". Si el motor no arranca, colqueque la palanca del starter en "5" y continuee el proceso normal de arranque. Si el motor siguesin arrancar, repita estas Distintas etapas con una bujíaewsuna. |
| 4. Resulta ahora más fácil tirar del arrancador que cuando la herramipta estáneiderwa. | 4. Contacte con un centro de reparaciones. |
| El motor arranca pero no accelerera. | El motor necesita aproximamente tres minutos para calentarse. | Permita que el motor se caliente Completely. Si el motor no acelerara despuestos de tres短时间内, póngase en contacto con un service专业技术. |
| El motor arranca perosolefunciona a maxima potencia en la posición de semiestrangularmente. | Hay que ajustar el carburador. | Contacte con un centro de reparaciones. |
| El motor no alcanza su的最大ima velocidad y produce demasiado humano. | 1. Hay que comprobar la mezcla de carburante. | 1. Utilice un carburanterecentamente mezclode que contenga la correcta proportión de aceite de sintesis 2 tiempos. |
| 2. El filtreo de aire está sucio. | 2. Limpie el filtróde aire. Consulte the section Limpiar el filtróde aire anterior en este manual. |
| 3. El filtró del parachispas está sucio. | 3. Contacte con un centro de reparaciones. |
| El motor arranca, funcionaly y accelerera pero no aguanta el ralenti. | El regulator de marcha en ralenti necessitiesajuste. | Gire el regulator de marcha en ralenti en la dirección de las agujas del reloj para incrementar la velocidad en marcha lenta o ralenti(Fig. 11). |
NOTA: Si su máquina presenta un problema o problemas de rendimiento en relación al cual o a los cuales la sección de Resolución de Problemas recomienda un ajuste del regulador o de la aguja en el carburador, y no se han realizado ajustes desde la compra original, la máquina se deberá llevar a un centro de servicio técnico autorizado para su reparación. En la mayoría de los casos, el ajuste necesario es una tarea sencilla para el representante del servicio técnico con formación técnica especializada.
SÍMBOLOS
Peso líquido 5,34 kg
10517:2003) 105,1 dB(A)
Nivel de potencia acústica medido según EN ISO
| SÍMBLO | NOMBRE | SIGNIFICADO |
| Símbolo de alerta de seguridad | Indica que debe tener precauciones para su seguridad. |
| Lea atentamente el manual de uso | Para reducir el riesgo de heridas, lea atentamente y comprenda el presente manual de uso antes de utiliser laística. |
| Utilice gafas de sécurité, elementos de protección auditiva y un casco | Lleve gafas de protección y elementos de protección auditiva cuando utilise estaística. |
| Hoja cortante | No acerque las manos a la hoja, es muy cortante. |
| Utilización con ambas manos | Sostenga y utilizes laística con ambas manos. |
| Mantenga a distancia a toda otra persona | Mantenga a lasdemás personas a una distancia minima de 15 m de la zona de trabajo. |
| Prohibido fumar | No fume cuando haga la mezcla de combustible o cuando llene el depósito de combustible. |
| Gasolina | Utilice gasolina sin plomo para automóviles con un indices de octano de 87 ([R+M]/2) o superior. |
| Aceite | Utilice un aceite de sintesis de dos tiempos para motores de enfiambre de aire. |
| Mezcla gasolina + aceite | Mezcle bien el combustible antes de llenar el depósito |
| Interruptor | Interruptor Marcha / Parada I = ENCENDIDO (ON) O = PARADA (OFF) |
| Advertencia sobre las conditiones deHUDAD | No exponga la手机版 a la lluvia o a laHUDAD. |
Suomi
SYMBOLIT
| SÍMBLO | NOMBRE | SIGNIFICADO |
| ATENÇÃO, PELIGRO | Indica una situación peligrosa inminente que, de no evitarse, podía occasionar la muerte o lesiones graves. |
| ADVERTENCIA | Indica una situación peligrosa potencial que, de no evitarse, podía occasionar lesiones graves. |
| ADVERTENCIA | Indica una situación peligrosa potencial que, de no evitarse, podía occasionar lesiones ligeras o moderadas. |
| ADVERTENCIA | (Sin símbolo de sécurité.) Indica una situación que podía occasionar daños materiales. |
HUOLTO
Potencia máxima del motor (según la norma ISO 8893) 0,67 kW
Consumo de combustible (según la norma ISO 8893) al máximo rendimiento del motor....0,51 l/h
Consumo específico de combustible (según la norma ISO 8893) al máximo rendimiento del motor. .0,76 l/kW.h
Capacidad del depósito de combustible. 0,3 I
Tipo de hoja ....doble ACCIÓN
Longitud de la hoja. 60 cm
Capacidad máxima de corte 28 mm
Peso neto 5,34 kg
Nivel de vibraciones (según el anexo C de la norma EN 774:1996+A1+A2+A3 /prEN 10517:2003) - Empuñadura delantera 23,8 m/s² - Empuñadura trasera 25,6 m/s²
Nivel de presión acústica (según el anexo D de la norma EN 774:1996+A1 +A2+A3/prEN 10517:2003) 105,1 dB(A)
Nivel de potencia acústica medido (según las normas EN ISO 3744:1995 e ISO 11094:1991) 112,1 dB(A) Nivel de potencia acústica garantizado .... 113 dB(A)
KUVAUS
- Funda de protección
- Pantalla protectora
- Empuñadura delantera
- Tornillo de bloqueo
- Tapón del depósito de combustible
- Bomba de mano
- Empuñadura trasera
- Botón para liberar el gatillo
- Interruptor Marcha / Parada
- Gatillo
- Empuñadura del arrancador
- Hoja
- Palanca de arranque
- Kieleke
KOKOONPANO
VAROITUS
10517:2003) 105,1 dB(A)
Nivel de putere acustica másurat
(conform normelor EN ISO 3744:1995 si ISO
11094:1991). 112,1 dB(A)
Nivel de putere acustica garantat 113 dB(A)
DESCRIBE
Pastaba: Niekada netepkite ašmenu gvyatvorës genétuvui veikiant.
Lietuviskai
ORO FILTRO VALYMAS (8 pav.)
Išimkite oro filtrdangtelj, nuspausdami liezuveli savonyksciu irkartu svelniai traukdami už dangtelio. Naudodami minkstajsepit, isvalykitoreo filtra. Sugrazkinte oro filtrogangeli vieta, idedami liezuvelius oro filtrogangdo angas. Paspauskite dangteli, koljis bus teisingai jedes.
TAPA DEL TANQUE DE COMBUSTIBLE
ADVERTENCIA
Una tapa del tanque mal cerrada puede provocar riesgo de incendio y debe reemplazarse de inmediato. El incumplimiento de esta instrucción puede causar riesgo de lesiones corporales graves.
BUJÍA DE ENCENDIDO (Fig. 9)
El motor utiliza una bujía de encendido Champion RCJ-6Y con una separación de electrodos de 0,63 mm. Utilice únicamente la marca recomendada y cambie la bujía una vez al año.
ADVERTENCIA
Este producto Ryobi está garantizado contra los defectos de fabricación y las piezas defectuosas por un período de veinticuatro (24) meses, a partir de la fecha que figura en el original de la factura establecida por el distribuidor al usuario final.
Se excluyen de la presente garantía los deterioros provocados por un desgaste normal, una utilización o mantenimiento incorrecto o no autorizado, y una sobrecarga, así como los diversos accesorios: baterías, bombillas, hojas, puntas, bolas, etc.
En caso de funcionamiento incorrecto durante el período de la garantía, envíe el producto SIN DESCONTAR con la prueba de compra a su proveedor o al Centro de Servicio Acreditado Ryobi más cercano a su domicilio.
Los derechos legales relacionados con los productos defectuosos no son cuestionados por la presente garantía.
La garantía mencionada es válida únicamente en el Reino Unido, la Unión Europea y Australia. En todos los demás países, se aplica una garantía distinta; por favor contacte a su distribuidor local para más detalles.
Declaramos bajo nuestra exclusiva responsabilidad que este producto, al cual se aplica la presente declaración, es conforme con los requisitos básicos en materia de salud y seguridad de la directiva Máquinas 98/37/CE y otras directivas aplicables, como la directiva CEM 2004/108/CEE y la directiva 2000/14/CE, modificada por la directiva 2005/88/CE.
Se han consultado las siguientes normas europeas y/o nacionales y/o especificaciones típicas para aplicar los requisitos en materia de salud y seguridad formulados en las directivas comunitarias:
EN 774:1996+A1+A2+A3/prEN 10517:2003, EN ISO 3744:1995, ISO 11094:1991, EN ISO 12100-1:2003, EN ISO 12100-2:2003, EN 563:1994, EN 294:1992, ISO 3864-1:2002, ISO 3864-2:2004.
Este producto ha sido declarado conforme a la directiva 2000/14/CE sobre emisiones sonoras, modificada por la directiva 2005/88/CE
Nivel de potencia acústica medido: [dB(A)]: 112,1 Nivel de potencia acústica garantizado: [dB (A)]: 113 Fecha de emisión: 12/2007
La documentación técnica es conservada por Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hong Kong.
Declaración de conformidad emitida en 12/2007 por Homelite Far East Co., Ltd.
Declaración de conformidad emitida en 12/2007 por Homelite Far East Co., Ltd.
Avenida de la Industria 52
28820 Coslada - Madrid
ESPAÑA
Tel: +34 (0) 91627 9326
Fax: +34 (0) 916279329
TECHTRONIC INDUSTRIES (ASIA) CO. LTD.
24/F, CDW Building,
