GEBRUIKSAANWIJZING RHT2660DA RYOBI

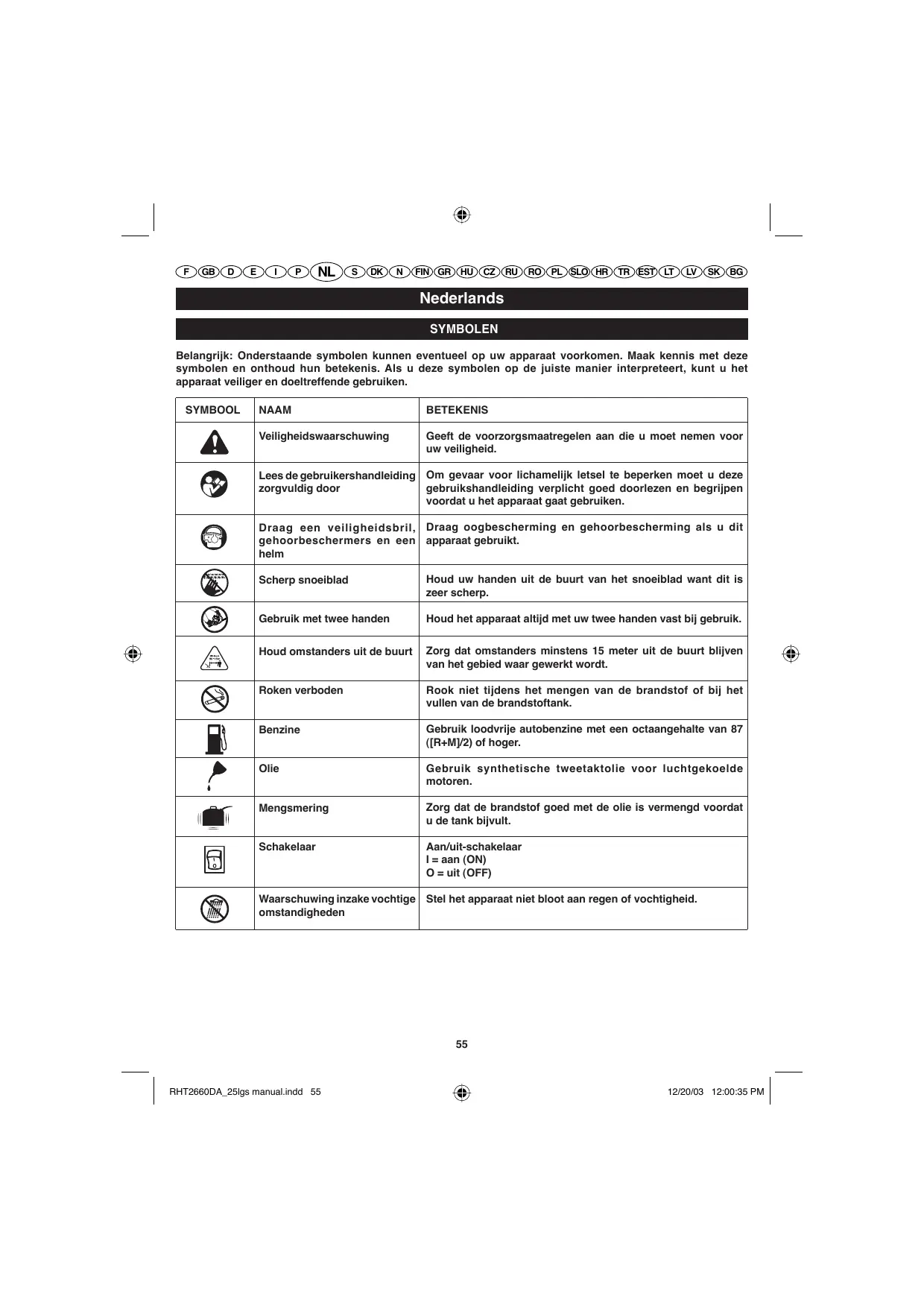

Belangrijk: Onderstaande symbolen kunnen eventueel op uw apparaat voorkomen. Maak kennis met deze symbolen en onthoud hun betekenis. Als u deze symbolen op de juiste manier interpreteert, kunt u het apparaat veiliger en doeltreffender gebruiken.
| SYMBOL | NAAM | BETEKENIS |
| Veiligheidswaarschuwing | Geeft de voorzorgsmaatregelen aan die u moet nemen voor uw verilgheid. |
| Lees de gebruikershandleiding zorgvuldig door | Om gevaar voor lichamelijk letsel te beperken moet u deze gebruikhandleiding verplicht goed doorlezen en begrijpen voordat u het apparaat gaat gebruiken. |
| Draag een verilgheidsbril, gehoorbeschemmers en een helm | Draag oogbeschemming en gehoorbeschemming als u dit apparaat gebruikt. |
| Scherp snoeiblad | Houd uw handen uit de buurt van het snoeiblad want dit is zeer scherp. |
| Gebruik met twee handen | Houd het apparaat.altijd met uw twee handen vast bij gebruik. |
| Houd omstanders uit de buurt | Zorg dat omstanders minstens 15 meter uit de buurt blijven van het gebied waar gewerkt worden. |
| Roken verboden | Rook Nietijdens het(OPengen van de brandstof of bij het vullen van de brandstoffank. |
| Benzine | Gebruik loodvrijne autobenzine met een octaangehalte van 87 ([R+M]/2) of hoger. |
| Olie | Gebruik synthetische tweetaktolie voor luchtgekoelde motoren. |
| Mengsmering | Zorg dat de brandstof goed met de olie is vermengd voordat u de tank bijvult. |
| Schakelaar | Aan/uit-schakelaar I = aan (ON) O = uit (OFF) |
| Waarschuwing inzake vochtige omstandigheden | Stel het apparaat nicht bloot aan regen of vochtigkeit. |
Nederlands
SYMBOLEN
De volgende symbolen (en de bijbehorende namen) drukken de verschillende risiconiveaus uit die verband houden met het gebruik van dit apparaat.
| SYMBOL | NAAM | BETEKENIS |
| GEVAAR | Geeft een onmiddelijk gevaarlijke situatie aan die de dood of ernstig lichamelijk letsel kan veroorzaken indien de situatie nicht vermeden worden. |
| WAARSCHUWING | Geeft een potenteel gevaarlijke situatie aan die ernstig lichamelijk letsel kan veroorzaken indien de situation nicht vermeden worden. |
| LET OP | Geeft een potenteel gevaarlijke situatie aan die Licht tot matig lichamelijk letsel kan veroorzaken indien de situation nicht vermeden worden. |
| LET OP | (Zonder veiligheidssymbool.) Geeft een situatie aan die materièle schade kan veroorzaken. |
ONDERHOUD
Onderhoud vereist grote zorg en een degelijke kennis van het apparaat: het moet daarom door een bekwame vakman worden uitgevoerd. Voor reparaties raden wij u aan het apparaat naar het dichtstbijzijnde ERKENDE SERVICECENTRUM te brengen. Bij vervanging van onderdelen mogen uitsluitend originele reservedelen worden gebruikt.
WAARSCHUWING
Gebruik dit apparaat niet voordat u deze handleiding geheel gelezen en begrepen hebt. Bewaar deze gebruikershandleiding zorgvuldig en sla dit document regelmatig op om het apparaat onder geheel veilige omstandigheden te kunnen blijven gebruiken en om eventuele andere gebruikers te informeren.
BEWAAR DEZE HANDLEIDING.
WAARSCHUWING
LEES EN BEGRIJP ALLE VOORSCHRIFTEN.
Het niet in acht nemen van de hierna vermelde voorschriften kan ongelukken zoals elektrische schokken, brand en/of koolmonoxidevergiftiging veroorzaken die ernstig lichamelijk letsel of de dood kunnen veroorzaken.
LEES EERST ALLE VOORSCHRIFTEN VOORDAT U HET APPARAAT GAAT GEBRUIKEN.
ALGEMENE VEILIGHEIDSVOORSCHRIFTEN
LAAT DIT APPARAAT NIET DOOR KINDEREN OF ONERVAREN PERSONEN GEBRUIKEN. MAAK UZELF VERTROUWD MET HET APPARAAT. Lees deze gebruikershandleiding zorgvuldig door. Zo kunt u weten voor welke toepassingen dit apparaat geschikt is en wat de beperkingen en ook de specifieke potentiële gevaren bij het gebruik ervan zijn. LET OP DAT DE BEVEILIGINGEN ALTIJD OP HUN PLAATS ZITTEN en in goede staat van werking verkeren. Gebruik het apparaat niet als er een beschermkap of behuizing ontbreekt. Controleer voor elk gebruik of alle beveiligingen goed functioneren. VERWIJDER ALLE STELSLEUTELS. Maak er een gewoonte van om te controleren of alle stelsleutels verwijderd zijn voordat u het apparaat aanzet. Houd kinderen, omstanders en huisdieren op afstand OM GEVAAR VOOR ERNSTIG LICHAMELIJK LETSEL TE BEPERKEN. Omstanders moeten een veiligheidsbril dragen en op veilige afstand van het werkgebied blijven. LAAT NIEMAND IN DE BUURT KOMEN VAN DE PLEK WAAR U WERKT. Let in het bijzonder op kinderen en huisdieren. GEBRUIK DIT APPARAAT NIET IN EEN AFGESLOTEN RUIMTE waar zich koolmonoxidedampen kunnen verzamelen. Koolmonoxide is een kleurloos en reukloos gas dat uiterst gevaarlijk is omdat het bewusteloosheid of zelfs de dood kan veroorzaken.
Nederlands
GEBRUIK HET JUISTE GEREEDSCHAP. Gereedschap mag u niet overbelasten. Gebruik het apparaat niet voor doeleinden die niet door de fabrikant zijn voorzien. DRAAG GESCHIKTE KLEDING. Draag geen wijde kleding, handschoenen, stropdas of sieraden die in bewegende delen kunnen worden meegenomen. Deze zouden beklemd kunnen raken en u kunnen meesleuren in de bewegende delen. Draag bij werk buitenshuis bij voorkeur werkhandschoenen en schoenen met antislipzolen. Als u lang haar hebt, bescherm dit dan door het samen te binden en het te bedekken. GEBRUIK DIT APPARAAT NIET ALS U BLOOTSVOETS BENT OF ALS U LICHTE SCHOENEN DRAAGT ZOALS SANDALEN. Draag dikke schoenen die uw voeten goed beschermen en die voorkomen dat u uitglidt op een glibberige ondergrond. - WEES ALTIJD VOORZICHTIG EN VOORKOM DAT U UITGLIJDT OF VALT. DRAAG ALTIJD EEN VEILIGHEIDSBRIL MET ZIJSCHOTJES. Een gewone bril is alleen voorzien van schokbestendig glas en is GEEN veiligheidsbril. REIK NIET TE VER MET UW ARM EN GA NIET OP EEN WANKELE ONDERGROND STAAN. Zorg dat u stevig op uw benen staat. - GEBRUIK UITSLUITEND DE AANBEVOLEN ACCESSOIRES. Door gebruik van ongeschikte accessoires kan gevaar voor lichamelijk letsel ontstaan. - CONTROLEER OF ER NIETS BESCHADIGD IS AAN HET APPARAAT. Controleer, voordat u het apparaat opnieuw gebruikt, of een eventueel beschadigd onderdeel kan blijven werken of zijn functie kan blijven vervullen. Controleer de uitlijning en de goede werking van beweegbare onderdelen. Kijk of er geen onderdelen gebroken zijn. Controleer de montage en alle andere elementen die de goede werking van het gereedschap kunnen beïnvloeden. Een beveiliging of een ander onderdeel dat beschadigd is moet door een bekwame vakman worden gerepareerd of vervangen om gevaar voor lichamelijk letsel te voorkomen. - LOOP NOOIT WEG BIJ HET APPARAAT TERWIJL HET IN WERKING IS. SCHAKEL HET UIT. Ga niet weg bij het apparaat zolang dit niet volledig tot stilstand is gekomen. ZORG DAT ER ZICH GEEN GRAS, BLADEREN OF VUIL OPHOOPT OP DE MOTOR. Zo voorkomt u gevaar voor lichamelijk letsel. ZORG DAT DE UITLAAT NOOIT VERSTOPT RAAKT. VOLG DE AANWIJZINGEN VAN DE FABRIKANT OVER HET BIJTANKEN, HET AFTAPPEN,
HET TRANSPORT EN DE OPSLAG VAN HET APPARAAT OM VEILIG TE KUNNEN WERKEN.
HOUD HET GEREEDSCHAP GOED DROOG, SCHOON EN VRIJ VAN VET EN OLIE. Gebruik altijd een schone doek om het apparaat te reinigen. Gebruik nooit remvloeistoffen, producten op basis van petroleum of oplosmiddelen om de machine schoon te maken. - WEES ALTIJD OPLETTEND EN ZORG DAT U UW GEREEDSCHAP DE BAAS BLIJFT. Concentreer u op wat u doet en gebruik uw gezonde verstand. Gebruik uw gereedschap nooit wanneer u moe bent. Haast u niet. - GEBRUIK HET APPARAAT NOOIT TERWIJL U ONDER INVLOED VAN ALCOHOL OF DRUGS BENT OF ALS U MEDICIJNEN GEBRUIKT. MAAK DE PLEK WAAR U GAAT WERKEN EERST VRIJ VAN OBSTAKELS VOORDAT U HET APPARAAT AANZET. Verwijder stenen, glas, spijkers, draad, touw en andere voorwerpen die weggeslingerd of door het apparaat meegesleurd kunnen worden. GEBRUIK HET APPARAAT NIET ALS U HET NIET MEER MET DE SCHAKELAAR AAN EN UIT KUNT ZETTEN. Laat een defecte schakelaar vervangen door een erkend servicecentrum. Zet de motor uit en wacht tot alle bewegende onderdelen tot stilstand zijn gekomen VOORDAT U HET APPARAAT GAAT REINIGEN OF ONDERHOUDEN. Maak de bougiekabel los en houd de kabel ver weg van de bougie om te voorkomen dat het apparaat ongewild kan starten. WERK NIET IN EEN GEVAARLIJKE OMGEVING. Gebruik uw elektrisch apparaat niet op vochtige of natte plaatsen en stel het niet bloot aan regen. Zorg dat er altijd voldoende licht is om te kunnen werken. GEBRUIK HET APPARAAT NOOIT IN EEN EXPLOSIEVE OMGEVING. Door de vonken die door de motor worden opgewekt kunnen ontvlambare dampen worden ontstoken. ROOK NIET TERWIJL U HET APPARAAT GEBRUIKT EN LOOP NIET NAAR OPEN VUUR. GEBRUIK HET APPARAAT NIET 'S NACHTS OF IN DICHTE MIST OF in andere omstandigheden waarin uw gezichtsveld beperkt is en u niet meer goed kunt zien wat u precies doet. Leer de toepassingen van uw gereedschap en de werking ervan kennen. Zorg dat u niet in de buurt van hoogspanningsleidingen komt. - Als het snoeiblad met iets anders in aanraking komt of als het hele apparaat begint te trillen of als het een vreemd geluid begint te maken, zet u de motor uit en wacht u tot het apparaat geheel tot stilstand is
Nederlands
gekomen. Maak daarna de bougiekabel los en ga als volgt te werk:
Zet de motor uit en maak de bougiekabel los:
- Voordat u de werkstand gaat verstellen of het snoeiblad gaat afstellen;
- Voorwerp gaat weghalen dat beklemd is geraakt;
- voordat u iets aan het apparaat gaat controleren, onderhouden of afstellen.
Adem geen benzinedampen in want deze zijn giftig.
SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN
HOUD DE HEGGENSCHAAR ALTIJD MET TWEE HANDEN VAST. Gebruik dit apparaat niet in de buurt van droog kreupelhout, twijgjes, poetslappen of ander ontvlambaar materiaal. ZET DE HEGGENSCHAAR NOOIT AAN als er zich ergens rijp heeft gevormd op het apparaat. GEBRUIK NOOIT ZURE OF BASISCHE OPLOSSINGEN, OPLOSMIDDELEN, ONTVLAMBARE VLOEISTOFFEN OF KANT-EN-KLARE REINIGINGSMIDDELEN om deze heggenschaar schoon te maken. Deze producten kunnen de gebruiker verwonden of onherstelbare schade veroorzaken aan de heggenschaar. PROBEER NOOIT OM INSTELLINGEN TE WIJZIGEN ALS DE MOTOR AANSTAAT (behalve als dat specifiek door de fabrikant wordt aangegeven). DE BEVEILIGINGSVOORZIENINGEN DIE BEWEGENDE ONDERDELEN AFSCHERMEN MOETEN ALTIJD OP HUN PLAATS ZITTEN ALS DE MOTOR AANSTAAT. Zorg dat de luchtinlaat (bij de choke) en de uitlaat van de motor op minstens 1 m van bebouwing of brandbare voorwerpen blijft. HOUD DE MOTOR WEG BIJ ONTVLAMBARE OF GEVAARLIJKE MATERIALEN. - BLIJF UIT DE BUURT VAN GLOEIEND HETE ONDERDELEN. Tijdens gebruik worden de uitlaat en andere motoronderdelen gloeiend heet. Wees uiterst oplettend. RAAK DE BOUGIE OF DE ONTSTEKINGSKABEL NIET aan tijdens het starten of het gebruik van de heggenschaar. CONTROLEER OF DE SLANGEN EN DE KOPPELSTUKKEN GOED BEVESTIGD ZIJN EN
GEEN LEKKEN VERTONEN voordat u het apparaat gaat gebruiken.
CONTROLEER OF DE SCHROEVEN EN DE BOUTEN GOED ZIJN AANGEDRAAID voordat u het apparaat gaat gebruiken. Een losse schroef of bout kan schade veroorzaken aan de motor. DRAAG EEN VEILIGHEIDSBRIL EN GEHOORBESCHERMERS. VUL DE BRANDSTOFTANK ALTIJD BIJ IN DE OPEN LUCHT. Vul de tank nooit binnen in een afgesloten of niet goed geventileerde ruimte. BERG DE HEGGENSCHAAR NOOIT OP IN EEN RUIMTE in de nabijheid van apparaten als geisers, kachels of wasdrogers die brand zouden kunnen veroorzaken WANNEER ER NOG BRANDSTOF IN DE TANK ZIT. TAP DE BRANDSTOFTANK UITSLUITEND AF IN DE OPEN LUCHT. Ga voorzichtig om met de brandstof OM GEVAAR VOOR BRAND EN BRANDWONDEN TE BEPERKEN. Brandstof is een uiterst ontvlambare stof. ROOK NIET ALS U MET BRANDSTOF BEZIG BENT. VUL DE BRANDSTOFTANK VOORDAT U DE MOTOR START. Haal nooit de dop van de brandstoftank en vul nooit brandstof bij als de motor aanstaat of nog warm is. DRAAI DE DOP VAN DE TANK LANGZAAM LOS om de druk te laten ontsnappen en te voorkomen dat er brandstof rond de dop vrijkomt. DRAAI DE DOPPEN VAN DE TANKS STEVIG DICHT. MAAK HET APPARAAT METEEN SCHOON ALS U BRANDSTOF HEBT GEMORST. Loop minstens 9 m weg van de plek waar u de brandstoftank hebt bijgevuld voordat u de motor start. ALS U BRANDSTOF HEBT GEMORST, probeer dan niet om de motor te starten maar loop weg met het apparaat uit de vervuilde locatie. Wacht met het starten van de motor totdat de brandstofdampen geheel zijn opgetrokken. PROBEER NOOIT OM DE GEMORSTE BRANDSTOF TE LATEN VERBRANDEN. LAAT DE MOTOR AFKOELEN VOORDAT U DE HEGGENSCHAAR OPBERGT. BERG DE BRANDSTOF WEG OP EEN KOELE EN GOED VENTILERENDE PLEK, uit de buurt van eventuele vonken of vlammen. BEWAAR DE BRANDSTOF IN EEN JERRYCAN die speciaal bedoeld is voor benzine. Voordat u het apparaat in een auto gaat vervoeren, MOET U DE BRANDSTOFTANK LEEGMAKEN EN HET APPARAAT GOED VASTZETTEN ZODAT HET
Nederlands
NIET KAN BEWEGEN TIJDENS HET TRANSPORT
- GEBRUIK BIJ REVISIES UITSLUITEND ORIGINELE RESERVEONDERDELEN. Het gebruik van andere onderdelen kan gevaar opleveren of het product beschadigen. ZORG DAT U ALTIJD OP EEN AFSTAND VAN MINSTENS 1 M WERKT van brandbare materialen. BEWAAR DEZE VOORSCHRIFTEN ZORGVULDIG. Raadpleeg deze regelmatig en gebruik ze om andere gebruikers te instrueren. Als u de heggenschaar uitleent, geef er dan ook de bijbehorende gebruikershandleiding bij.
- Gebruik het apparaat nooit als de afterschemkap niet is geïnstalleerd of niet in goede staat verkeert.
- Controleer of er in de werkzone geen draden, kabels, spijkers, steentjes, glasscherven of ander afval is achtergebleven. Probeer niet om harde voorwerpen door te knippen, omdat dit gevaar voor lichamelijk letsel kan veroorzaken of de heggenschaar kan beschadigen. Steek een weg of pad over met uw heggenschaar terwijl deze aanstaat. U bent, als gebruiker, ook verantwoordelijk voor de personen die in de buurt waar u werkt aanwezig zijn. Zorg dat u bij het snoeien het apparaat altijd met twee handen vasthoudt en stevig op uw benen staat, vooral als u een trap of ladder gebruikt. Raak het snoeiblad nooit aan! Zorg dat u het apparaat stevig met twee handen vasthoudt en altijd uw evenwicht kunt bewaren. Houd het snoeiblad altijd lager dan uw taille. Houd uw vingers en elk ander lichaamsdeel uit de buurt van het snoeiblad.
LET OP
Sommige delen van het apparaat worden gloeiend heet tijdens gebruik.
Maak uzelf vertrouwd met de werkzone en wees bewust van de gevaren die kunnen worden overstemd door het lawaai dat de heggenschaar maakt. Pak de heggenschaar nooit beet aan het snoeiblad. Grote temperatuurverschillen kunnen condensvorming veroorzaken binnen in het apparaat. Laat het apparaat eerst acclimatiseren voordat u het gaat gebruiken. Forceer het apparaat niet; gebruik het met het tempo waarvoor het ontworpen is. Gebruik het apparaat nooit als er onderdelen ontbreken of als er niet-originele onderdelen of accessoires zijn geïnstalleerd. Maak de bougiekabel los als u het apparaat vervoert. Draag de heggenschaar aan de handgrepen en houd uw handen weg bij het snoeiblad.
Bedek het snoeiblad met de bijgeleverde beschermkoker voordat u het apparaat gaat vervoeren of opbergen. Probeer niet om de heggenschaar zelf te repareren; laat dit over aan een bekwame vakman. Gebruik de heggenschaar niet als het blad beschadigd of erg versleten is. Zorg dat er zich geen bladeren of overvloedig smeermiddel ophopen op de motor en de uitlaat om brandgevaar te voorkomen. Zorg altijd dat de handgrepen op de juiste wijze zijn geïnstalleerd als u de heggenschaar gebruikt. Zorg dat u weet hoe u het apparaat in noodgevallen snel kunt uitzetten.
PRODUCTGEGEVENS
Cilinderinhoud 26 cc
Maximum motorvermogen (overeenkomstig norm ISO 8893) 0,67 kW
Brandstofverbruik (overeenkomstig ISO 8893) bij max. motorvermogen 0,51 liter/uur
Specifiek benzineverbruik (overeenkomstig ISO 8893) bij max. motorvermogen 0,76 liter/kW.h
Inhoud brandstoftank 0,3 liter
Type snoeiblad dubbelsnijdend
Lengte van het snoeiblad 60 cm
Max. snoeicapaciteit 28 mm
Nettogewicht 5,34 kg
Trillingenniveau (overeenkomstig bijlage C van de norm EN 774:1996+A1+A2+A3 /prEN 10517:2003)
- Voorste handgreep 23,8 m/s²
- Achterste handgreep 25,6 m/s²
Geluidsdrukniveau (overeenkomstig bijlage D van de norm EN 774:1996+A1+A2 +A3/prEN 10517:2003) 105,1 dB(A)
Gemeten geluidsvermogenniveau (overeenkomstig normen EN ISO 3744:1995 en ISO 11094:1991) 112,1 dB(A)
Gewaarborgd geluidsvermogenniveau. 113 dB(A)
Nederlands
VERKLARING
- Beschermkoker
- Afscherming
- Voorste handgreep
- Blokkeerschroef
- Brandstoftankdop
- Aanzuigpompbal
- Achterste handgreep
- Gashendelontgrendelknop
- Aan/uit-schakelaar
- Gashendel
- Handgreep van startkabel
- Snoeimes
- Chokehendel
- Lipje
MONTAGE
WAARSCHUWING
Mocht er een onderdeel ontbreken, gebruik het apparaat dan niet voordat u het betreffende onderdeel heeft ontvangen. Niet-naleving van dit voorschrift kan ernstig lichamelijk letsel veroorzaken.
WAARSCHUWING
Probeer niet om veranderingen aan uw apparaat aan te brengen of om accessoires toe te voegen die niet worden aanbevolen. Dergelijke aanpassingen of wijzigingen vallen onder verkeerd gebruik en kunnen gevaarlijke situaties teweegbrengen die ernstig lichamelijk letsel kunnen veroorzaken.
WAARSCHUWING
Koppel altijd de bougiekabel los als u onderdelen monteert. Bij niet naleving van dit voorschrift kan de machine ongewild in werking treden en ernstig lichamelijk letsel veroorzaken.
LET OP
U beschadigt de motor als u probeert om het apparaat te starten zonder vooraf olie in de motor te hebben gedaan.
WAARSCHUWING
Benzine en benzinedampen zijn uiterst ontvlambaar en explosief. Om gevaar voor lichamelijk letsel en materiële schade te voorkomen dient u voorzichtig met benzine om te gaan. Blijf uit de buurt van ontstekingsbronnen, behandel brandstof altijd in de open lucht, rook nooit terwijl u met brandstof omgaat en veeg gemorste brandstof onmiddellijk af.
BEDIENING
WAARSCHUWING
Laat uw waakzaamheid niet verslappen als u eenmaal vertrouwd bent geraakt met het apparaat. Vergeet niet dat een seconde onoplettendheid voldoende is om ernstig letsel te veroorzaken.
WAARSCHUWING
Draag altijd een veiligheidsbril of een beschermbril met zijschotjes wanneer u met een elektrisch aangedreven apparaat of met een apparaat met benzinemotor werkt. Er kunnen wegspattende deeltjes in uw ogen komen en ernstig oogletsel veroorzaken als u zich hier niet aan houdt.
WAARSCHUWING
Gebruik geen andere onderdelen of accessoires dan die door de fabrikant voor dit apparaat zijn aanbevolen en bijgeleverd. Bij gebruik van niet aanbevolen onderdelen of accessoires bestaat gevaar voor ernstig lichamelijk letsel.
BRANDSTOF MENGEN (afb. 2)
- Dit apparaat is voorzien van een tweetaktmotor die loopt op een mengsel van benzine en synthetische tweetaktolie. Vermeng de loodvrije benzine en de synthetische tweetaktolie in een schone houder die goedgekeurd is voor gebruik met benzine. De motor werkt op loodvrije autobenzine met een octaangehalte van 87 ([R + M] / 2) of hoger.
- Gebruik geen mengsmering zoals die bij benzinestations worden verkocht voor motoren, brommers, enz.
- Gebruik uitsluitend synthetische tweetaktolie. Gebruik geen motorolie voor auto's of tweetaktolie voor buitenboordmotoren. Meng de benzine en de synthetische tweetaktolie in een verhouding van 50:1 (2% olie). Zorg dat de brandstof goed met de olie is vermengd voordat u de tank bijvult. Meng de brandstof in kleine hoeveelheden: maak een voorraad voor hoogstens een maand. Wij raden u tevens aan om een synthetische tweetaktolie te gebruiken die een brandstofstabilisator bevat.
TANK BIJVULLEN
Leg de heggenschaar op de zijkant, met de dop van de brandstoftank aan de bovenkant. Maak de omgeving van de tankdop schoon om te voorkomen dat de brandstof verontreinigd raakt. Draai de tankdop langzaam los om de druk te laten ontsnappen en te voorkomen dat er brandstof rond de dop vrijkomt. Reinig de pakking en kijk of deze nog in goede staat is. Giet voorzichtig en zonder morsen het brandstofmengsel in de tank. Sluit de tank onmiddellijk met de tankdop en draai deze stevig vast. Veeg eventueel gemorste brandstof af. Loop minstens 9 meter weg van de plek waar u de brandstoftank hebt bijgevuld voordat u de motor start.
Opmerking: Het is normaal dat er rook vrijkomt als de motor voor het eerst wordt gestart en soms ook daarna nog.
WAARSCHUWING
Zet altijd de motor uit voordat u de tank gaat bijvullen. Vul de tank van een apparaat nooit als de motor aan staat of nog heet is. Loop minstens 9 meter weg van de plek waar u de brandstoftank hebt bijgevuld voordat u de motor start. Rook niet!
Wanneer u de motor laat starten terwijl de gashendel vergrendeld is, beweegt het snoeimes toch. Blijf uit de buurt van het snoeimes en zorg dat er zich niets in de buurt van het snoeimes bevindt. Zo vermijdt u de kans op ernstig lichamelijk letsel.
De handgreep kan 45° of 90° naar links of naar rechts worden verdraaid.
Zo draait u de handgreep:
Zet de heggenschaar stop. Laat de gashendel los. Trek de verdraaibare handgreep naar buiten. Verdraai de handgreep naar rechts of naar links. Laat de handgreep los. Blijf de handgreep verder draaien totdat deze zich blokkeert in de 45°-stand of de 90°-stand.
Opmerking: de heggenschaar werkt alleen als de handgreep in een van deze standen is geblokkeerd. Een handgreep is geblokkeerd als deze niet is uitgetrokken en als deze niet meer naar de ene of de andere kant kan bewegen.
DE HEGGENSCHAAR GEBRUIKEN (afb. 5)
WAARSCHUWING
Lees de veiligheidsvoorschriften voordat u de heggenschaar gaat gebruiken. Wees uiterst voorzichtig bij het gebruik van snoeimessen. Raadpleeg de "Specifieke veiligheidsvoorschriften".
WAARSCHUWING
Houd de heggenschaar altijd aan de twee handgrepen vast als u het apparaat gebruikt. Houd de heggenschaar niet met één hand vast terwijl u met de andere hand de heg vasthoudt die u wilt snoeien. Het niet naleven van deze waarschuwing kan ernstig lichamelijk letsel tot gevolg hebben.
WAARSCHUWING
Maak de plek waar u gaat werken eerst vrij van obstakels. Verwijder alle voorwerpen, zoals kabels, elektriciteitsdraden of metaaldraad, die in de tanden van het snijblad kunnen raken, wat ernstig lichamelijk letsel tot gevolg kan hebben.
ONDERHOUD
WAARSCHUWING
Gebruik bij vervanging van onderdelen uitsluitend originele delen. Het gebruik van andere onderdelen kan gevaar opleveren of het product beschadigen.
WAARSCHUWING
Draag altijd een veiligheidsbril of een beschermbril met zijschotjes wanneer u met gereedschap werkt. Draag ook een gelaatsmasker of een stofmasker als er bij de werkzaamheden stofdeeltjes vrijkomen.
Nederlands
WAARSCHUWING
Ga als volgt te werk als u de heggenschaar wilt controleren, schoonmaken of onderhouden: zet de motor uit, wacht tot alle bewegende onderdelen tot stilstand zijn gekomen, trek de bougiekabel los en zorg dat de kabel uit de buurt van de bougie blijft. Het niet opvolgen van deze aanwijzingen kan resulteren in ernstig lichamelijk letsel of grote materiële schade.
ALGEMEEN ONDERHOUD
Gebruik geen oplosmiddelen om kunststof onderdelen te reinigen. De meeste kunststoffen kunnen worden beschadigd door de in de handel verkrijgbare oplosmiddelen. Gebruik een schone doek om vervuiling, stof, olie, vet en dergelijke te verwijderen.
WAARSCHUWING
Laat de kunststof delen nooit in aanraking komen met remvloeistof, benzine, petroleumproducten, kruipolie en dergelijke. Deze producten bevatten namelijk chemicaliën die de kunststof broos kunnen maken, beschadigen of aantasten.
WAARSCHUWING: De tanden van het mes zijn buitengewoon scherp. Bij het manipuleren van het snoeiblad dient u dit met slipvrije handschoenen te dragen. Wanneer u het snoeiblad manipuleert, plaats uw handen dan nooit tussen de tanden en zorg dat u niet in een positie komt waarbij u riskeert dat uw handen beklemd raken of dat u gesneden wordt. Raak het mes niet aan en voer geen onderhoudswerk uit als de bougiekabel is aangesloten.
SNOEIBLAD ONDERHOUDEN (afb. 6)
SNOEIBLAD SMEREN (afb. 7)
Opmerking: Breng nooit smeerolie aan als de heggenschaar aanstaat.
LUCHTFILTER REINIGEN (afb. 8)
Haal het deksel van het luchtfilter door met uw duim op de lip te drukken terwijl u voorzichtig aan het deksel trekt. Reinig het luchtfilter met behulp van een zachte borstel. Breng het deksel van het filter terug op zijn plaats waarbij u de lippen in de inkepingen steekt van de onderkant van het luchtfilter. Druk op het deksel totdat dit goed op zijn plaats komt te zitten.
DOP VAN DE BRANDSTOFTANK
WAARSCHUWING
Een lekkende tankdop levert brandgevaar op en moet onmiddellijk worden vervangen. Niet naleving van dit voorschrift kan ernstig lichamelijk letsel veroorzaken.
BOUGIE (afb. 9)
De motor werkt met een bougie van het type Champion RCJ-6Y met een elektrodenafstand van 0,63 mm. Gebruik uitsluitend het aanbevolen model en vervang de bougie een maal per jaar.
WAARSCHUWING
Zorg dat u geen kortsluiting veroorzaakt met de bougiekabel: dit zou het apparaat ernstig kunnen beschadigen.
UITLAATOPENING EN UITLAAT REINIGEN
Afhankelijk van de soort brandstof die wordt gebruikt, de soort en de hoeveelheid olie die wordt gebruikt en/of de gebruiksomstandigheden kunnen de uitlaatopening en de uitlaat verstopt raken door overmatige koolaanslag. Als u vermogensverlies bij uw gereedschap met verbrandingsmotor constateert, moet u deze aanslag verwijderen om de prestaties te herstellen. We raden u ten zeerste aan om deze service alleen door vakbekwame personen te laten uitvoeren.
VONKENVANGER
De uitlaat is uitgerust met een vonkenvangrooster. Na een lange gebruiksperiode kan dit rooster verstopt raken en moet dan door een erkend servicecentrum worden vervangen.
OPSLAG (VOOR 1 MAAND OF LANGER) (afb. 10)
Tap alle brandstof uit de tank af in een container die goedgekeurd is voor benzine. Laat de motor draaien tot hij vanzelf stopt. Maak de heggenschaar zorgvuldig schoon. Bewaar hem op een goed ventilerende plaats, buiten bereik van kinderen. Leg de heggenschaar niet in de buurt van corrosieve stoffen zoals chemicaliën voor de tuin of strooizout. Houd u aan de lokale en landelijke normen en regels wat betreft de opslag en de behandeling van brandstoffen. - Plaats altijd de beschermkoker over het mesblad voordat u de heggenschaar gaat vervoeren of opbergen.
PROBLEMEN OPLOSSEN
NEEM CONTACT OP MET UW ERKENDE Homelite SERVICECENTRUM ALS U ER NIET IN SLAAGT OM OP ONDERSTAANDE MANIER UW PROBLEEM OP TE LOSSEN.
| PROBLEEM | MOGELIJKE OORZAAK | OPLOSSING |
| De motor start nicht. | 1. Geen vonk. | 1. Controller de goede staat van de bougie.
Verwijder de bougie. Zet de kap terug op de bougie en planta de bougie op de metalen cilinder. Trek aan de startkabel en kijk of er een vonk onstaat bij de elektrode van de bougie. Als u geen vonk ziet, doet u deze test nogmaals met een neue bougie. |
| 2. Geen brandstof. | 2. Druk op de aanzuigpompbal totdat deze is gemuld met brandstof. Als de pompbal Niet worden gemuld, is het brandstofaanvoersystemeim verstocht.
Neem contact op met een reparatiecentrum.
Als de pompbal zich wel vult, is de motor misschien verzopen (zie volgende paragraaf). |
| 3. De motor is verzopen. | 3. Trek diemmaa aan de startkabel met de chokehendel op "R". Als de motor Niet start,plaatst u de chokehendel op "H" en hervat u de normale startprocedure. Als de motor nog steeds Niet aan gaat, herhaalt u deze hele procedure met een/Newe bougie. |
| 4. Het trekken aan de startkabel gaat moeilijker dan toen het apparaat/Neww was. | 4. Neem contact op met een reparatiecentrum. |
| De motor start wel, maar het toerental kan nicht worden opgevoerd. | Het opwarmen van de motor duurt onceveeer 3 minutes. | Wacht tot de motor geheel op temperatuur is gekomen. Neem contact op met een servicecentrum als u het toerental van de motor na 3 minutes nog steeds Niet kutn opvoeren. |
| De motor start wel, maar gaat alleen op volle snelheid draaien als de choke halfopen is. | De carburator moet worden afgesteld. | Neem contact op met een reparatiecentrum. |
| De motor komt nicht op volle snelheid en geeft overmatige rookontwikkeling. | 1. De mengsmering moet worden gecontroleer.
2. Het luchtfilter is verruild.
3. De vonkvanger is verruild. | 1. Gebruik brandstof die nicht lang geleden in de goede verhouding is gemengd met synthetische tweetaktolie.
2. Maak het luchtfilter schoon. Raadpleeg de sectie "Luchtfilter verrangen en reinigen".
3. Neem contact op met een reparatiecentrum. |
| De motor start, draaien en versnelt, maar blijft nicht stationair draaien. | De stelschoef van het stationaire toerental moet worden bijgesteld. | Draai de stationaire stelschoef rechtsom om het stationaire toerental te verhogen (afb. 11). |
Opmerking: als u ziet dat uw apparaat niet goed meer werkt om redenen waarvoor in de sectie "Problemen oplossen" wordt aangeraden om een stelschroef van de carburator rechtstreeks te verdraaien en als er sinds de aankoop van het apparaat nog nooit iets is bijgesteld, is het beter om het apparaat aan een erkend servicecentrum toe te vertrouwen. In de meeste gevallen is voor het goed afstellen de nodige ervaring vereist waarover onze bekwame vakmensen wel beschikken.
SYMBOLEN
Motorinhoud 26 cc
Maximaal motorvermogen (volgens ISO-norm 8893) 0,67 kW
Dit Ryobi product is gewaarborgd tegen fabricagefouten en defecte onderdelen gedurende een periode van vierentwintig (24) maanden, te rekenen vanaf de officiële datum op de originele door de wederverkoper aan de eindgebruiker uitgeschreven rekening.
Beschadigingen veroorzaakt door normale slijtage, door abnormaal of ongeoorloofd gebruik of onderhoud, of door overbelasting vallen niet onder deze garantie, evenmin als accu's, lampen, bits, snijbladen, zakken enz.
In geval van slechte werking tijdens de garantieperiode, wordt u verzocht het NIET GEDEMONTEERDE product samen met de koopbon aan uw leverancier of een het dichtstbijzijnde Ryobi servicecentrum te sturen.
Deze garantie doet geen afbreuk aan uw wettelijke rechten met betrekking tot defecte producten.
Bovenstaande garantie is geldig voor Groot-Brittannië, de Europese Unie en Australië. Voor andere landen is mogelijk een andere garantie van toepassing. Neem contact op met uw lokale leverancier voor meer informatie over de garantie.
GARANTIEVOORWAARDEN
Wij verklaren onder onze uitsluitende verantwoordelijkheid dat het product waarop deze verklaring betrekking heeft voldoet aan de fundamentele eisen inzake gezondheid en veiligheid van Machinerichtlijn 98/37/EG en andere toepasselijke richtlijnen, zoals EMC-richtlijn 2004/108/EG en Richtlijn 2000/14/EG die is gewijzigd door Richtlijn 2005/88/EG.
De volgende Europese en/of nationale normen en/of technische specificaties zijn geraadpleegd om de eisen inzake gezondheid en veiligheid toe te passen zoals die in de Richtlijnen van de Europese Gemeenschap zijn gesteld:
EN 774:1996+A1+A2+A3/prEN 10517:2003, EN ISO 3744:1995, ISO 11094:1991, EN ISO 12100-1:2003, EN ISO 12100-2:2003, EN 563:1994, EN 294:1992, ISO 3864-1:2002, ISO 3864-2:2004.
Dit product is conform verklaard aan Richtlijn 2000/14/EG inzake geluidsemissies, die gewijzigd is door Richtlijn 2005/88/EG, na een onderzoek dat werd uitgevoerd door het verificatiebureau TUV Rheinland Product Safety GmbH.
Gemeten geluidsvermogensniveau [dB (A)]: 112,1
Gegarandeerd geluidsvermogensniveau [dB (A)]: 113
Uitgiftedatum: 12/2007
De technische documentatie wordt bewaard bij Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N.T., Hongkong.
Deze conformiteitsverklaring is in 12/2007 door Homelite Far East Co., Ltd opgesteld.
