BRUGSANVISNING RHT2660DA RYOBI
Vibrationsniveau (ifølge bilag C til EN 774:1996+A1+A2+A3/prEN 10517:2003)
Vigtigt: Visse af nedenstående symboler kan være anført på redskabet. Kig dem omhyggeligt igennem, og husk, hvad de betyder. Hvis disse symboler er forstået, kan redskabet bruges mere sikkert og hensigtsmæssigt.
Vigtigt: Visse af nedenstående symboler kan være anført på redskabet. Kig dem omhyggeligt igennem, og husk, hvad de betyder. Hvis disse symboler er forstået rigtigt, kan redskabet bruges mere sikkert og hensigtsmæssigt.
| SYMBOL | BEN/EVNELSE | BETYDNING |
| Advarelssymbol om sikkerhed | Angiver sikkerhedsmæssige forholdsregler. |
| Læs instruktionsbogen omhyggeligt igennem | For at formindske faren for atkommen til skade skal这部分 instruktionsbog læses igennem, på man er sikker på at have forstået anvisningerne, inden redskabet tages i brug. |
| Brug beskyttesbriller, horeværn og hjelm. | Brug sikkerhedsrbriller og horeværn under arbejdet med dette redskab. |
| Skarp klinge | Hold hænderne væk fra klingen, den er meget skarp. |
| Brug begge hænder | Hold og styr redskabet med begge hænder. |
| Hold tilskuere på afstand | Sørg for at holde tilskuere i mindst 15 m afstand fra arbejdsområdet. |
| Rygning forbidt | Lad ∀ere med at ryge ved blanding af brændstof eller påfyldning af brændstofbeholderen. |
| Benzin | Brug blyfri benzin til personvogne med et oktantal på 87 ([R+M]/2) eller derover. |
| Olie | Anvend syntetisk olie til luftkølede totaksmotorer. |
| Blanding benzin + olie | Bland brændstoffet godt, inden beholderen fyldes op. |
| Start-stopknap | Start-stopknap
I = START (ON)
I = stop (OFF) |
| Advarsel om fugt | Værktøjet på ikke udsættes for regn eller fugt. |

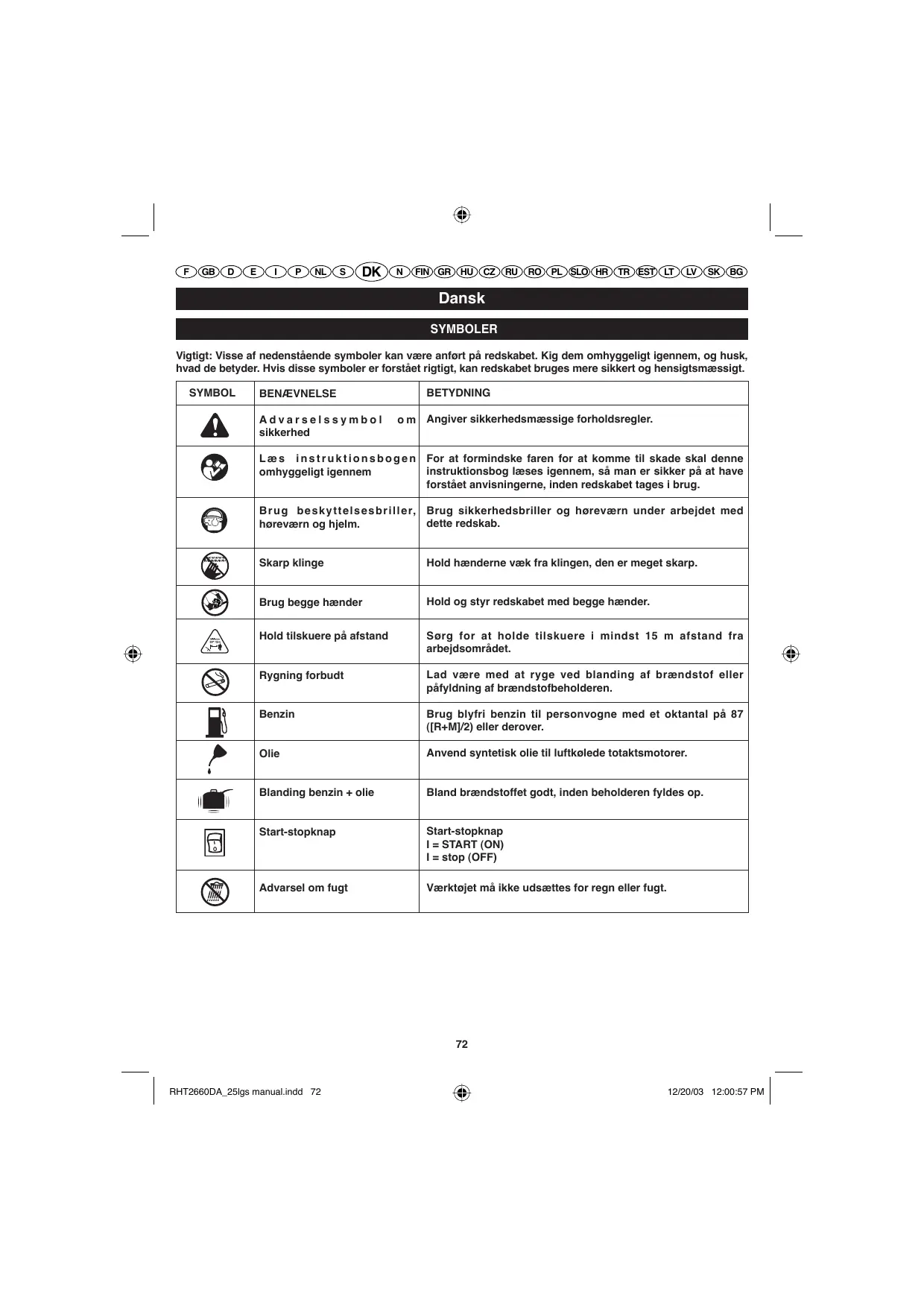

SYMBOLER
Følgende symboler og benævnelser fortæller, hvilken risiko der er forbundet med redskabets anvendelse.
Følgende symboler og benævnelser fortæller, hvilken risiko der er forbundet med redskabets anvendelse.
| SYMBOL | BENÉVNELSE | BETYDNING |
| FARE | Angiver en overhängende farlig situation, som kan=vare livsfarlig eller forårsage alvorlige ulykker, hvis den ikke undgås. |
| ADVARSEL | Angiver en mulig farlig situation, som kan forårsage alvorlige ulykker, hvis den ikke undgås. |
| PAS PÅ | Angiver en mulig farlig situation, som kan forårsage lettere eller mindre ulykker, hvis den ikke undgås. |
| PAS PÅ | (Uden sikkerhedssymbol) Angiver et forhold, som kan forårsage materielle skader. |
Vedligeholdelse kræver omhu og et godt kendskab til redskabet: derfor skal vedligeholdelse overlades til en fagmand. Det tilrådes at aflevere redskabet på nærmeste AUTORISEREDE SERVICEVÆRKSTED for at få det repareret. Ved udskiftning må der kun anvendes originale reservedele.
Vedligeholdelse kræver omhu og et godt kendskab til redskabet: derfor skal vedligeholdelse overlades til en fagmand. Det tilrådes at aflevere redskabet på nærmeste AUTORISEREDE SERVICEVÆRKSTED for at få det repareret. Ved udskiftning må der kun anvendes originale reservedele.
Vent med at bruge redskabet, til hele brugervejledningen er læst igennem og anvisningerne forstået. Gem denne brugervejledning, og slå jævnligt op i den for at kunne arbejde sikkert og eventuelt informere andre brugere.
Vent med at bruge redskabet, til hele brugervejledningen er læst igennem, og anvisningerne er forstået. Gem denne brugervejledning, og slå jævnligt op i den for at kunne arbejde sikkert og eventuelt informere andre brugere.
ADVARSEL
LÆS ALLE ANVISNINGERNE, OG VÆR SIKKER PÅ AT HAVE FORSTÅET DEM. Hvis nedenstående anvisninger ikke overholdes, kan der ske ulykker som elektrisk stød, brand og/eller kulilteforgiftning med deraf følgende alvorlige personskader, måske med dødelig udgang.
LÆS ALLE ANVISNINGERNE, OG VÆR SIKKER PÅ AT HAVE FORSTÅET DEM. Hvis nedenstående anvisninger ikke overholdes, kan der ske ulykker som elektrisk stød, brand og/eller kulilteforgiftning med deraf følgende alvorlige personskader, måske med dødelig udgang.
LÆS ALLE ANVISNINGERNE, INDEN REDSKABET TAGES I BRUG.
ALMINDELIGE SIKKERHEDSREGLER
Lad aldrig børn eller uerfarne personer bruge dette redskab. Lær at bruge redskabet rigtigt. Læs denne instruktionsbog omhyggeligt igennem. Vær
opmærksom på redskabets anvendelsesområder og begrænsninger samt særlige risici i forbindelse med brugen.
■ SE ALTID EFTER, OM BESKYTTELSESANORDNINGERNE SIDDER PÅ PLADS og virker efter hensigten. Lad være med at bruge redskabet, hvis der mangler en klingeskærm eller sikkerhedsafskærmning. Se efter, om alle beskyttelsesanordningerne virker efter hensigten, hver gang maskinen tages i brug. TAG SPÆNDENØGLERNE UD. Husk altid at se efter, om spændenøglerne er taget ud, inden maskinen sættes i gang. Hold børn, tilskuere og husdyr på afstand FOR AT BEGRENSE RISIKOEN FOR KVÆSTELSER. Eventuelle tilskuere skal bære beskyttelsesbriller og holde sig i sikker afstand fra arbejdsområdet. LAD INGEN KOMME I NÆRHEDEN AF ARBEJDSOMRÅDET, især ikke børn og husdyr. BRUG IKKE REDSKABET I LUKKEDE RUM, hvor kulitteudunstningerne kan samle sig. Kulitte er en farveløs og lugtfri gas, som er yderst farlig, da man kan blive bevidstløs og måske dø af den. ANVEND DET RIGTIGE REDSKAB ELLER VÆRKTØJ. Pres体系建设. Brug det aldrig til formål, det ikke er konstrueret til. Vær KLÆDT RIGTIGT TIL ARBEJDET. Undgå løsthængende tøj, handsker, slips og smykker, som kan sætte sig fast i de bevægelige dele. Det kan hænge fast og trække brugeren hen mod de bevægelige elementer. Det anbefales at bruge arbejdshandsker og skridsikre sko til arbejde udendørs. Langt hår skal bindes sammen og dækkes med en hue eller et tørklæde. ARBEJD IKKE MED REDSKABET BARFODET
Dansk
ELLER MED LETTE SKO SOM SANDALER. Brug kraftige sko, som beskytter fødderne godt og forhindrer, at man glider på glatte flader.
VÆR ALTID OPMÆRKSOM FOR AT UNDGÅ AT GLIDE ELLER FALDE. ■ BRUG ALTID SIKKERHEDSBRILLER MED SIDEAFSKÆRMNING. Almindelige briller har ikke stødsikkert glas; det er IKKE beskyttelsesbriller. STRÆK IKKE ARMEN FOR LANGT UD, OG STÅ ALDRIG PÅ ET USTABILT UNDERLAG. Stå med vægtens fordelt på begge ben. - BRUG UDELUKKENDE DET ANBEFALEDE TILBEHØR. Det kan være farligt at bruge uegnet tilbehør. - UNDERSØG ALLE DELE FOR BESKADIGELSER. Inden arbejdet fortsættes, skal beskadigede dele eller tilbehørsdele kontrolleres omhyggeligt for at sikre, at de fortsat virker efter hensigten. Undersøg, om de bevægelige dele er rettet ind og fungerer rigtigt. Se alle dele efter for brud. Undersøg, om alt er monteret rigtigt, og kontroller alle øvrige forhold, som kan have indflydelse på redskabets drift. Hvis en beskyttelsesanordning eller andre dele er beskadiget, skal de repareres eller udskiftes af en fagmand for ikke at komme til skade. GÅ ALDRIG FRA REDSKABET, MENS DET ER I DRIFT. SLUK DET. Gå ikke fra redskabet, før det står helt stille. HOLD ØJE MED, AT DER IKKE SIDDER ANSAMLINGER AF GRÆS, BLADE OG FEDT PÅ MOTOREN for at undgå brandfare. SE ALTID EFTER, AT UDSTØDNINGEN IKKE ER STOPPET TIL. FØLG FABRIKKENS ANVISNINGER OM PÅFYLDNING, AFTAPNING, TRANSPORT OG OPBEVARING AF REDSKABET FOR AT KUNNE ARBEJDE SIKKERT. HOLD REDSKABET RENT OG TØRT (FRI FOR OLIE OG FEDT). Brug altid en ren klud til rensning og rengøring af redskabet. Rens aldrig med bremsevæske, benzin, olie- eller petroleumsbaserede produkter eller opløsningsmidler. VÆR ALTID OPMÆRKSOM, OG STYR REDSKABET ELLER VÆRKTØJET MED OMTANKE. Hold opmærksomheden koncentreret om arbejdet, og brug sund fornuft. Hvis man er træt eller søvnig, må der ikke arbejdes med maskinen. Forsøg ikke at gå for hurtigt frem. REDSKABET MÅ ALDRIG BRUGES, HVIS MAN ER PÅVIRKET AF SPIRITUS ELLER NARKOTIKA, ELLER HVIS MAN TAGER MEDICIN. RYD ARBEJDSOMRÅDET, INDEN REDSKABET SÆTTES I GANG. Fjern sten, glasskår, som, wire, snore og andre genstande, som kan blive slynget ud
eller sætte sig fast i redskabet.
BRUG IKKE REDSKABET, HVIS DET IKKE KAN STARTES ELLER STANDSES MED STARTSTOPKNAPPEN. Hvis start-stopknappen er defekt, skal den skiftes på et autoriseret serviceværksted. Stands motoren, og se efter, om alle bevægelige dele står stille INDEN RENGØRING ELLER VEDLIGEHOLDELSE. Afbryd tændrørsledningen, og hold den i god afstand fra tændrøret for at forhindre utilsigtet tænding. UNDGÅ RISIKOFYLDTE OMGIVELSER. Brug ikke det elektriske værktøj eller redskab på fugtige eller våde steder, og lad det ikke stå ude i regnvejr. Sørg altid for at have tilstrækkeligt lys til arbejdet. ■ BRUG ALDRIG REDSKABET ELLER VÆRKTØJET I EKSPLOSIONSFARLIGE OMGIVELSER. Gnister fra motoren kan antænde brændbare dampe. RYG ALDRIG UNDER ARBEJDET MED REDSKABET, OG LAD DET ALDRIG KOMME I NÆRHEDEN AF ÅBEN ILD. ■ BRUG IKKE REDSKABET I MØRKE, I TYK TÅGE eller under andre forhold, hvor synsfeltet er begrænset, og hvor man ikke kan se tydeligt, hvad man laver. Lær at bruge redskabet rigtigt. Pas på ikke at komme i nærheden af højspændingsledninger. Hvis klingen kommer i berøring med noget hårdt, eller hvis redskabet begynder at ryste eller afgive en usædvanlig lyd, skal motoren standses. Vent til redskabet står helt stille. Afbryd derefter tændrørsledningen, og følg nedenstående anvisninger:
- se efter, at redskabet ikke er beskadiget;
- undersøg, om der ikke er gået dele løs. Hvis det er tilfældet, så spænd dem fast.
- få repareret beskadigede dele, eller få dem udskiftet med reservedele med tilsvarende specifikationer.
Stands motoren, og afbryd tændrørsledningen:
- inden arbejdstillingen eller klingen justeres;
- inden redskabet gøres rent eller fastklemte genstande fjernes;
- inden nogen form for eftersyn, vedligeholdelse eller indstilling af redskabet.
Undgå at indånde brændstofdampene. De er giftige.
SÆRLIGE SIKKERHEDSREGLER
BETJEN ALTID HÆKKEKLIPPEREN MED BEGGE HÆNDER. - Brug ikke redskabet i nærheden af børster, kviste, klude eller andre brændbare materialer. SÆT ALDRIG HÆKKEKLIPPEREN I GANG, hvis
der sidder rim på redskabet.
BRUG ALDRIG SYRE ELLER ALKALISKE PRODUKTER, FORTYNDER, BRÆNDBARE ELLER FÆRDIGBLANDEDE VÆSKER I DENNE HÆKKERIPPER. DISSE PRODUKTER KAN VÆRE FARLIGE FOR BRUGEREN OG FORÅRSAGE UOPRETTELIGE SKADER PÅ HÆKKERIPPEREN. FORSØG ALDRIG AT FORETAGE INDSTILLINGER, MENS MOTOREN GÅR (UNDTAGEN HVIS FABRIKKEN FORESKRIVER DET). BESKYTTELSESELEMENTERNE SKAL ALTID SIDDE PÅ PLADS VED DE ROTERENDE DELE, NÅR MOTOREN GÅR. SØRG FOR AT HOLDE LUFTTILGANGSÅBNINGER (VED CHOKEREN) OG MOTORUDSTØDNING MINDST 1 M FRA BYGNINGER OG ANDRE TING, SOM KAN GÅ I BRAND. SØRG FOR, AT MOTOREN IKKE KOMMER I NÆRHEDEN AF BRÆNDBARE ELLER FARLIGE MATERIALER. HOLD AFSTAND TIL MASKINENS HEDE DELE. UDSTØDNINGEN OG MOTORENS ØVRIGE DELE BLIVER MEGET VARME UNDER DRIFT. VÆR MEGET FORSIGTIG. RØR IKKE VED TÆNDRØRET ELLER STARTKABLET, NÅR HÆKKERIPPEREN STARTES ELLER ER I DRIFT. SE EFTER, OM SLANGER OG PAKNINGER SIDDER ORDENTLIGT FAST OG IKKE ER UTÆTTE, INDEN MASKINEN TAGES I BRUG. AFPRØV, OM SKRUER OG BOLTE ER SPÆNDT FORSVARLIGT, INDEN MASKINEN SÆTTES I GANG. HVIS EN SKRUE ELLER ET ER GÅET LØS, KAN MOTOREN TAGE SKADE. ■ BRUG BESKYTTELSESBRILLER OG HØREVÆRN. FYLD ALTID BRÆNDSTOFTANKEN OP UDENDØRS. FYLD ALDRIG BRÆNDSTOFTANKEN OP INDENDØRS ELLER ET STED MED DÅRLIG VENTILATION. OPBEVAR ALDRIG HÆKKERIPPEREN MED BRÆNDSTOF I TANKEN I EN BYGNING, HVOR DER FINDES ANTÆNDELSESKILDER SOM VANDVARMERE, KONVEKTORER ELLER TØRRETUMBLERE FOR AT UNDGÅ BRANDFARE. TOM ALTID BRÆNDSTOFTANKEN UDENDØRS. FOR AT FOREBYGGE BRAND OG FORBRÆNDINGER SKAL BRÆNDSTOFFET HÅNDTERES MED OMTANKE. BRÆNDSTOF ER MEGET LETANTÆNDELIGT. RYG IKKE UNDER HÅNDTERINGEN AF BRÆNDSTOF. FYLD BRÆNDSTOFTANKEN OP, INDEN MOTOREN STARTES. TAG ALDRIG TANKDÆKSLET AF, OG FYLD ALDRIG BRÆNDSTOF PÅ, MENS MOTOREN GÅR ELLER STADIG ER VARM. SKRU LANGSOMT TANKDÆKSLET AF, SÅ TRYKKET KAN SLIPPE UD, OG FOR AT UNDGÅ, AT BRÆNDSTOFFET LØBER UD OMKRING DÆKSELÅBNINGEN. SKRU DÆKSLER OG PROPPER GODT FAST I TANKEN. TØR REDSKABET AF, HVIS DER ER SPILDT
BRÆNDSTOF. GÅ MINDST 9 M VÆK FRA DET STED, HVOR BRÆNDSTOFTANKEN BLEV FYLDT, INDEN MOTOREN STARTES.
- Forsøg at starte motoren, HVIS DER ER SPILDT BRÆNDSTOF, men flyt redskabet væk fra det forurenede område, og forsøg ikke at starte motoren, før brændstofdampene er drevet væk. FORSØG ALDRIG AT BRÆNDE SPILDT BRÆNDSTOF AF. LAD MOTOREN KØLE AF, INDEN REDSKABET STILLES VÆK. OPBEVAR BRÆNDSTOFFET ET KØLIGT STED MED GOD UDLUFTNING, hvor det ikke udsættes for gnister eller åben ild. OPBEVAR BRÆNDSTOFFET I EN DUNK beregnet til benzin. TOM BRÆNDSTOFTANKEN, OG BIND REDSKABET FAST, inden det transporteres i et køretøj, SÅ DET IKKE KAN BEVÆGE SIG UNDER TRANSPORTEN. TIL VEDLIGEHOLDELSE MÅ DER KUN BRUGES ORIGINALE RESERVEDELE. Det kan være farligt eller ødelægge produktet, hvis der bruges andre dele. ARBEJD I MINDST 1 M AFSTAND fra brændbare stoffer. GEM DENNE VEJLEDNING TIL SENERE OPSLAG. Slå op i vejledningen ved den mindste tvivl, og oplys andre eventuelle brugere om reglerne. Hvis hækkeklipperen lånes ud, skal den tilhørende brugsvejledning følge med.
- Brug aldrig redskabet, hvis klingeskærmen ikke sidder på plads og er i god stand. Se efter, at der ikke er snore, wire, søm, sten, glasskår, sten eller andet affald i arbejdsfeltet. Forsøg ikke at beskære hårde ting, ellers kan man komme til skade eller ødelægge hækkeklipperen. Gå ikke over en vej eller en sti med hækkeklipperen tændt. Som bruger har man ansvaret for andre, som eventuelt befinder sig i arbejdsområdet. Når redskabet bruges, skal det altid holdes med begge hænder, og stå med vægten på begge ben, især hvis der skal arbejdes på en trappestige eller stige. Rør aldrig ved klingen! Grib godt fat i værktøjet med begge hænder, og sørg for at holde balancen. Hold altid klingen under taljehøjde. Hold fingre og andre kropsdele væk fra klingen.
PAS PÅ
Visse af redskabets dele bliver varme under drift.
Undersøg
arbejdsområdet, og husk, at der kan være farer, som man ikke opdager på grund af støjen fra hækkeklipperen.
- Tag aldrig hækkeklipperen i klingen.
- Store temperatursvingninger kan bevirke kondensdannelse i redskabet. Giv redskabet tid til at tilpasse sig omgivelsernes temperatur, inden det bruges. Pres aldrig redskabet; lad det arbejde i det tempo, det er beregnet til.
- Brug aldrig redskabet, hvis der mangler dele, eller hvis der er monteret andet end originale maskin- eller tilbehørsdele.
- Træk tændrørets ledning ud, inden redskabet transporteres. Bær hækkeklipperen i håndtagene, og hold hænderne væk fra klingen. Dæk klingen med den medleverede skede, når redskabet lægges væk eller transporteres. Forsøg ikke selv at reparere hækkeklipperen; reparation skal overlades til en kvalificeret tekniker.
- For at formindske brandfaren skal skæreaffald, blade og overskydende smøremiddel fjernes fra motor og udstødningslydpotte, så der ikke sidder ansamlinger. Se altid efter, om håndtagene er monteret rigtigt, inden hækkeklipperen bruges. Lær at standse redskabet hurtigt i nødstilfælde.
PRODUKTSPECIFIKATIONER
Slagvolume 26 cm3
Højeste motoreffekt (i henhold til standard ISO 8893) 0,67 kW
Brændstofforbrug (i henhold til ISO 8893) ved maks. motorydelse 0,51 l/t
Specifikt brændstofforbrug (i henhold til ISO 8893)
Brændstoftankens kapacitet 0,31 l
Klingetype: dobbeltvirkende
Klingelængde 60 cm
Største skærekapacitet 28 mm
Egenvægt 5,34 kg
Vibrationsniveau (i henhold til bilag C i standard EN 774:1996+A1+A2+A3
/prEN 10517:2003)
- Forreste håndtag: 23,8 m/s2
Lydtryksniveau (i henhold til bilag D
i standard EN 774:1996+A1+A2+A3
/prEN 10517:2003): 105,1 dB(A)
Målt lydeffektniveau (i henhold til
- Klingeskede
- Sikkerhedsskaerm
- Forreste håndtag
- Låseskrue
- Brændstoftankdæksel
- Spadepumper
- Bagerste håndtag
- Speederknappens oplåsningsknap
- Start-stopknap
- Speederknap
- Startgreb
- Klinge
- Chokergreb
- Tap
MONTERING
ADVARSEL
Hvis der mangler dele, må redskabet ikke bruges, før de pågældende dele er anskaffet. Hvis denne regel ikke overholdes, kan man komme alvorligt til skade.
ADVARSEL
Forsøg aldrig at ombygge redskabet eller montere tilbehør, som ikke anbefales til denne maskine. Sådanne ombygninger eller ændringer betragtes som misbrug og kan være årsag til, at der opstår farlige situationer med deraf følgende alvorlige ulykker.
ADVARSEL
Fjern altid ledningen fra tændrøret inden montering af dele. Hvis denne regel ikke overholdes, kan maskinen starte ved et uheld og forårsage alvorlige ulykker.
PAS PÅ
ADVARSEL
Brændstof og brændstofdampe er meget let antændelige og eksplosionsfarlige. For at forebygge personskader og materielle skader skal brændstoffet håndteres med omtanke. Sørg altid for, at der ikke er antændelseskilder i nærheden, håndter altid brændstoffet udendørs, ryg aldrig under håndtering af brændstof, og tør straks spildt brændstof op.
Dansk
ANVENDELSE
ADVARSEL
Der skal stadig udvises forsigtighed, selv om man er blevet fortrolig med redskabet. Glem aldrig, at man blot skal være uopmærksom en brøkdel af et sekund for at komme alvorligt til skade.
ADVARSEL
Brug altid sikkerhedsbriller eller beskyttelsesbriller med sideafskærmning under arbejdet med elektriske eller benzindrevne redskaber. Hvis denne regel ikke overholdes, kan man få slynget fremmedlegemer i øjnene og komme alvorligt til skade.
ADVARSEL
Brug ikke andre dele eller tilbehør end dem, fabrikanten anbefaler til denne maskine. Hvis der anvendes ikke anbefalede dele eller tilbehør, kan man komme alvorligt til skade.
BLANDING AF BRÆNDSTOF (Fig. 2)
- Redskabet har en totaktsmotor, som bruger en blanding af benzin og syntetisk totaktsolie. Bland blyfri benzin og syntetisk totaktsolie i en ren beholder godkendt til benzin. Motoren arbejder med blyfri benzin til personvogne med et oktantal på 87 ([R+M]/2) eller derover.
- Brug ikke benzin/olieblandinger, som kan købes på servicestationerne, f.eks. blandinger til motorcykler, knallerter o.l. Anvend udelukkende syntetisk olie til totaktsmotorer. Brug aldrig motorolie til personbiler eller totaktsolie til påhængsmotorer. Bland benzin og syntetisk totaktsolie i forholdet 50:1 (2%). Bland brændstoffet godt, inden beholderen fyldes op. Bland små mængder brændstof ad gangen: bland ikke brændstof til mere end en måned. Det anbefales ligeledes at anvende syntetisk totaktsolie, som indeholder brændstofstabilisator.
Læg hækkeklipperen på siden, med brændstoftankdækslet opad. Rens området omkring dækslet for snavs.
- Skru langsomt dækslet af beholderen, så trykket kan slippe ud, og for at undgå, at brændstoffet løber ud omkring dækselåbningen. Rengør pakningen, og se den efter. Hæld forsigtigt brændstofblandingen i beholderen uden at spilde. Sæt hurtigt dækslet på beholderen igen, og spænd det godt. Tør altid spildt brændstof op. Gå mindst 9 m væk fra det sted, hvor brændstofbeholderen blev fyldt, inden motoren startes.
Bemærk: Det er normalt, at der kommer røg fra motoren ved første ibrugtagning og somme tider de følgende gange.
ADVARSEL
Stands altid motoren, inden beholderen fyldes op. Hæld ikke brændstof i redskabets beholder, når motoren går eller stadig er varm. Gå mindst 9 m væk fra det sted, hvor brændstofbeholderen blev fyldt, inden motoren startes. Ryg aldrig i nærheden.
Blandingsforhold 50:1 (2%): 1 liter benzin + 20 ml olie, 2 liter benzin + 40 ml olie, 3 liter benzin + 60 ml olie, 4 liter benzin + 80 ml olie, 5 liter benzin + 100 ml olie.
START OG STOP AF HÆKKEREN (Fig. 3)
ADVARSEL
Hvis motoren startes, når speederknappen er last, bevæger klingen sig alligevel. Hold afstand til klingen, og se efter, at der ikke befinder sig noget i nærheden af klingen. Ellers kan man komme alvorligt til skade.
DREJEHÅNDTAG (Fig. 4)
Håndtaget kan dreje 45° eller 90° mod højre eller mod venstre.
For at dreje håndtaget:
Stand hækkeklipperen. - Slip start-stopknappen. Træk drejehåndtaget ud. Drej håndtaget mod højre eller mod venstre. Slip håndtaget. Fortsæt med at dreje håndtaget, indtil det blokerer i positionen 45° eller 90°.
Bemærk: Hækkeklipperen virker kun, når håndtaget er blokeret i en af disse positioner. Håndtaget er blokeret, når det ikke er trukket ud, eller når man ikke kan bevæge det til den ene eller den anden side.
ANVENDELSE AF HÆKKEREN (Fig. 5)
ADVARSEL
Læs sikkerhedsreglerne igennem, inden hækkeklipperen tages i brug. Vær yderst forsigtig, når der arbejdes med klinger. Se afsnittet "Særlige sikkerhedsregler".
ADVARSEL
Betjen altid hækkeklipperen med begge hænder. Anvend aldrig hækkeklipperen med en hånd, mens den anden hånd holder i den hæk, der skal klippes. Hvis denne regel ikke overholdes, kan der ske alvorlige ulykker.
ADVARSEL
Ryd arbejdsområdet, inden redskabet startes. Fjern genstande som ledninger og kabler eller snore, som kan sætte sig fast i klingetænderne og forårsage alvorlige ulykker.
VEDLIGEHOLDELSE
ADVARSEL
Ved udskiftning må der kun anvendes originale reservedele. Det kan være farligt eller ødelægge produktet, hvis der bruges andre dele.
ADVARSEL
Brug altid sikkerhedsbriller eller beskyttelsesbriller med sideafskærmning, når der arbejdes med redskaber og værktøj. Brug også ansigtsskærm eller støvmaske, hvis der dannes støv under arbejdet.
ADVARSEL
Inden hækkeklipperen ses efter, gøres ren eller vedligeholdes, skal motoren standses og alle bevægelige dele stå stille, hvorefter tændrørsledningen fjernes og holdes væk fra tændrøret. Hvis disse regler ikke overholdes, kan man komme alvorligt til skade eller forårsage betydelige materielle skader.
ALMINDELIG VEDLIGEHOLDELSE
Brug ikke opløsningsmidler til at rense plastdele. De fleste plasttyper kan blive ødelagt, hvis de renses med
almindelige gængse opløsningsmidler. Fjern snavs, støv, olie, fedt m.v. med en ren klud.
ADVARSEL
Plastelementer må aldrig komme i berøring med bremsevæske, benzin, olie- eller petroleumsbaserede produkter, rusthæmmende olie e.l. Disse kemikalier indeholder stoffer, som kan beskadige, mørne eller ødelægge plastmaterialet.
ADVARSEL
Klingens tænder er meget skarpe. Tag kraftige skridsikre arbejdshandsker på inden håndtering af klingen. Sæt aldrig hænderne eller fingrene mellem klingens tænder under håndtering af klingen, og undgå stillinger, hvor der er fare for at komme i klemme eller få snitsår. Rør ALDRIG ved klingen, og foretag ikke vedligeholdelse, hvis tændrørsledningen er tilsluttet.
VEDLIGEHOLDELSE AF KLINGE (Fig. 6)
SMØRING AF KLINGEN (Fig. 7)
Bemærk: Smør aldrig klingen, mens hækkeklipperen er i drift.
VASK AF LUFTFILTER (Fig. 8)
- Tag luftfilterdækslet af ved at trykke tappen ind med tommelfingeren, samtidig med at der trækkes forsigtigt i dækslet. Rengør luftfilteret med en blød børste. Sæt luftfilterdækslet på med tapperne i slidserne i bunden af luftfilteret. Tryk dækslet på plads, indtil det går i hak.
DÆKSEL PÅ BRÆNDSTOFTANK
ADVARSEL
Hvis dækslet på brændstoftanken ikke er tæt, er der fare for brand, derfor skal det omgående skiftes. Hvis denne regel ikke overholdes, kan man komme alvorligt til skade.
TÆNDRØR (Fig. 9)
Motorens tændrør er af fabrikatet Champion RCJ-6Y med en elektrodeafstand på 0,63 mm. Anvend udelukkende den anbefalede type, og skift tændrøret en gang om året.
Dansk
ADVARSEL
Pas på ikke at kortslutte tændrørsledningen: redskabet kan tage alvorlig skade.
RENSNING AF UDSTØDNINGSÅBNING OG UDSTØDNING
Alt efter den anvendte type brændstof, olietype og -mængde og/eller driftsforholdene kan udstødningsåbninger og udstødninger blive mere eller mindre stoppet til af sod. Hvis maskinens ydeevne falder mærkbart, skal motoren renses for sod på et autoriseret serviceværksted. Det tilrådes stærkt at lade en fagmand udføre dette arbejde.
GNISTFANGER
Udstødningen er forsynet med en gnistfangerrist. Efter længere tids brug kan denne rist blive stoppet til, og udstødningen skal så udskiftes på et autoriseret serviceværksted.
OPBEVARING (I 1 MÅNED ELLER DEROVER) (Fig. 10)
Tøm brændstoftanken helt. Brug en dunk, der er godkendt til benzin. Sæt motoren i gang, til den går i stå af sig selv. Gør hækkeklipperen omhyggeligt ren. Opbevar den et sted med god udluftning og utilgængeligt for børn. Opbevar ikke hækkeklipperen i nærheden af ætsende stoffer som havekemikalier eller afisningssalt. - Der henvises til de lokale og nationale standarder og bestemmelser for opbevaring og håndtering af brændstof. Sæt altid skeden på klingen, inden hækkeklipperen transporteres eller stilles væk.
FEJLFINDING OG AFHJELPNING
HVIS DISSE LØSNINGER IKKE AFHJÆLPER PROBLEMET, KONTAKTES DET AUTORISEREDE HOMELITE VÆRKSTED.
| PROBLEM | MULIG ÅRSAG | AFHJELPNING |
| Motoren starter ikke. | 1. Ingen gnist. | 1. Se tændrøret after. Tag tændrøret ud. Sæt dækslet over tændrøret på plads, og saet tændrøret på metalcylinderen. Træk i startkablet, og se after, om der dannes en gnist ved tændrørets elektrode. Hvis der ikke dannes nogen gnist, gentages testen med et nyt tændrø. |
| 2. Ingen brændstof. | 2. Tryk på spædepumpen, indtil den er fyldt med brændstof. Hvis spædepumpen ikke bliver fyldt, er brændstofforsyningsystemet stoppet til. Kontakt et reparationsværksted. Hvis spædepumpen bliver fyldt, er motorenmxåke druknet (se næste afsnit). |
| 3. Motoren er druknet. | 3. Træk tre gang i startgrebet med chokergrebet på "R". Hvis motoren ikke starter, sættes chokergrebet på "I-1", og den sædvanlige startproces gennemløbes. Hvis motoren stadig ikke starter, udføres de forskellige trin igen med et nyt tændrø. |
| 4. Startkablet er hær dere at trække, end da redskabet var nyt. | 4. Kontakt et reparationsværksted. |
| Motoren starter men accelererer ikke. | Det tager motoren ca. 3 minutter at varme op. | Vent til motoren er varmet op til driftstemperatur. Hvis motoren ikke accelererer after 3 minutter, kontaktes et reparationsværksted. |
| Motoren starter men:går kun med fuld hastighed i halvåben chokerstilling. | Karburatoren skal justeres. | Kontakt et reparationsværksted. |
| Motorenkommen ikke op på fuld hastighed og afgiver meget røg. | 1. Brændstofblandingen kontrolleres. | 1. Brug brændstof blandet for nlyig med syntetisk totaksolie i det rigtige forhold. |
| 2. Luftfilteret er snavset. | 2. Rens luftfilteret. Se afsnittet "Udskiftning og renssning af luftfilter". |
| 3. Gnistfangerristen er snavset. | 3. Kontakt et reparationsværksted. |
| Motoren starter,går og accelererer men holder ikke tomgangen. | Karburatorens tomgangsskrue skal justeres. | Drej tomgangsskruen mod hjre for at sjette tomgangshastigheden op (Fig. 11). |
Bemærk: Hvis der viser sig fejl, som i afsnittet "Fejlfinding og afhjælpning" udbedres ved højredrejning af en justerskrue på karburatoren, og der ikke har været udført justeringer siden redskabets anskaffelse, bør det afleveres på et autoriseret reparationsværksted. I de fleste tilfælde er de påkrævede justeringer en rutinesag for vores kvalificerede teknikere.
SYMBOLER
Brændstofforbrug (ifølge ISO 8893)
Hvis der mangler en del, skal du skaffe dig den pågældende del. Hvis denne forskrift ikke overholdes, kan det forårsage alvorlige personskader.
ADVARSEL
Brændstof og dampen fra brændstoffet er meget brændbart og eksplosivt. For at hindre faren for personskader og materielle skader, skal du håndtere brændstoffet forsigtigt. Hold dig væk fra tændkilder, håndter altid brændstoffet udendørs, ryg aldrig, når du håndterer brændstof, og tør straks brændstof væk, der er spildt ud.
BETJENING
ADVARSEL
Bemærk: Hækkeklipperen fungerer kun, hvis håndtaget er låst i en af disse stillinger. Håndtaget er låst, når det ikke er trukket ud over og ikke kan bevæges hverken den ene eller den anden vej.
BRUG AF HÆKKESAKSEN (Fig. 5)
ADVARSEL
Læs sikkerhedsforskrifterne, før du tager hækkesaksen i brug. Vær meget forsigtig, når du bruger knivene. Se afsnittet "Specielle sikkerhedsforskrifter".
ADVARSEL
Et brændstoftankdæksel, der ikke er tæt, kan forårsage brandfare og skal udskiftes straks. Hvis denne forskrift ikke overholdes, kan det forårsage alvorlige legemsbeskadigelser.
TÆNDRØR (Fig. 9)
Motoren kører med en Champion RCJ-6Y tændrør med en elektrodeafstand på 0,63 mm. Brug kun den anbefalede model, og skift tændrøret en gang om året.
ADVARSEL
Sørg for, at der ikke opstår kortslutning i tændrørskablet: Det vil beskadige værktøjet betydeligt.
RENGØRING AF UDLØBSHULLET OG UDSTØDNINGSRØRET
Der er reklamationsret på dette Ryobi produkt for fabrikationsfejl og defekter i fireogtyve (24) måneder fra gyldighedsdatoen på den originale faktura udstedt af forhandleren til slutbrugeren.
Skader opstået på grund af almindeligt slid, unormal brug eller manglende vedligeholdelse er ikke dækket.
I tilfælde af driftsfejl i garantiperioden skal produktet afleveres IKKE DEMONTERET med købsbevis til forhandleren eller nærmeste autoriserede Ryobi serviceværksted.
De lovbestemte rettigheder i forbindelse med defekte produkter forringes ikke af denne reklamationsret.
Ovennævnte garanti gælder kun i UK, EU og i Australien. I andre lande kan der gælde andre garantiregler. Kontakt den lokale forhandler for at få nærmere oplysninger om garantireglerne.
GARANTIVILKÅR
Dette Ryobi-produkt er garantert mot fabrikasjonsfeil og defekte deler i tjuefire (24) måneder fra datoen som står på fakturaen utstedt av forhandleren til sluttbrukeren.
Dine lovmessige rettigheter med hensyn til defekte produkter er ikke påvirket av denne garantien.
Vi erklærer på eget ansvar at det gjeldende produkt overholder de grunnleggende helse- og sikkerhetskravene i maskindirektiv 98/37/EC og andre gjeldende direktiver som EMC 2004/108/EC og direktiv 2000/14/EC med endring 2005/88/EC.
Følgende europeiske og/eller nasjonale standarder og/eller tekniske spesifikasjoner er undersøkt for å overholde fellesskapsdirektivenes helse- og sikkerhetskrav:
EN 774:1996+A1+A2+A3/prEN 10517:2003, EN ISO 3744:1995, ISO 11094:1991, EN ISO 12100-1:2003, EN ISO 12100-2:2003, EN 563:1994, EN 294:1992, ISO 3864-1:2002, ISO 3864-2:2004.
Produktet er erklært i overensstemmelse med direktiv 2000/14/EC om støjafgivelse med ændring 2005/88/EC, efter kontrol udført af prøvningsinstituttet TÜV Rheinland Product Safety GmbH.
Målt lydstyrkeniveau [dB (A)]: 112,1
Garanteret lydstyrkeniveau [dB (A)]: 113 Udstedelsesdato: 12/2
Den tekniske dokumentation opbevares hos Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hong Kong.
Overensstemmelseserklæring udfærdiget i 12/07 af Homelite Far East Co., Ltd.
Målt lydstyrkeniveau [dB(A)]: 112,1 Garanteret lydstyrkeniveau [dB(A)]: 113 Udstedelsesdato: 12/2007
