HASZNÁLATI ÚTMUTATÓ RHT2660DA RYOBI

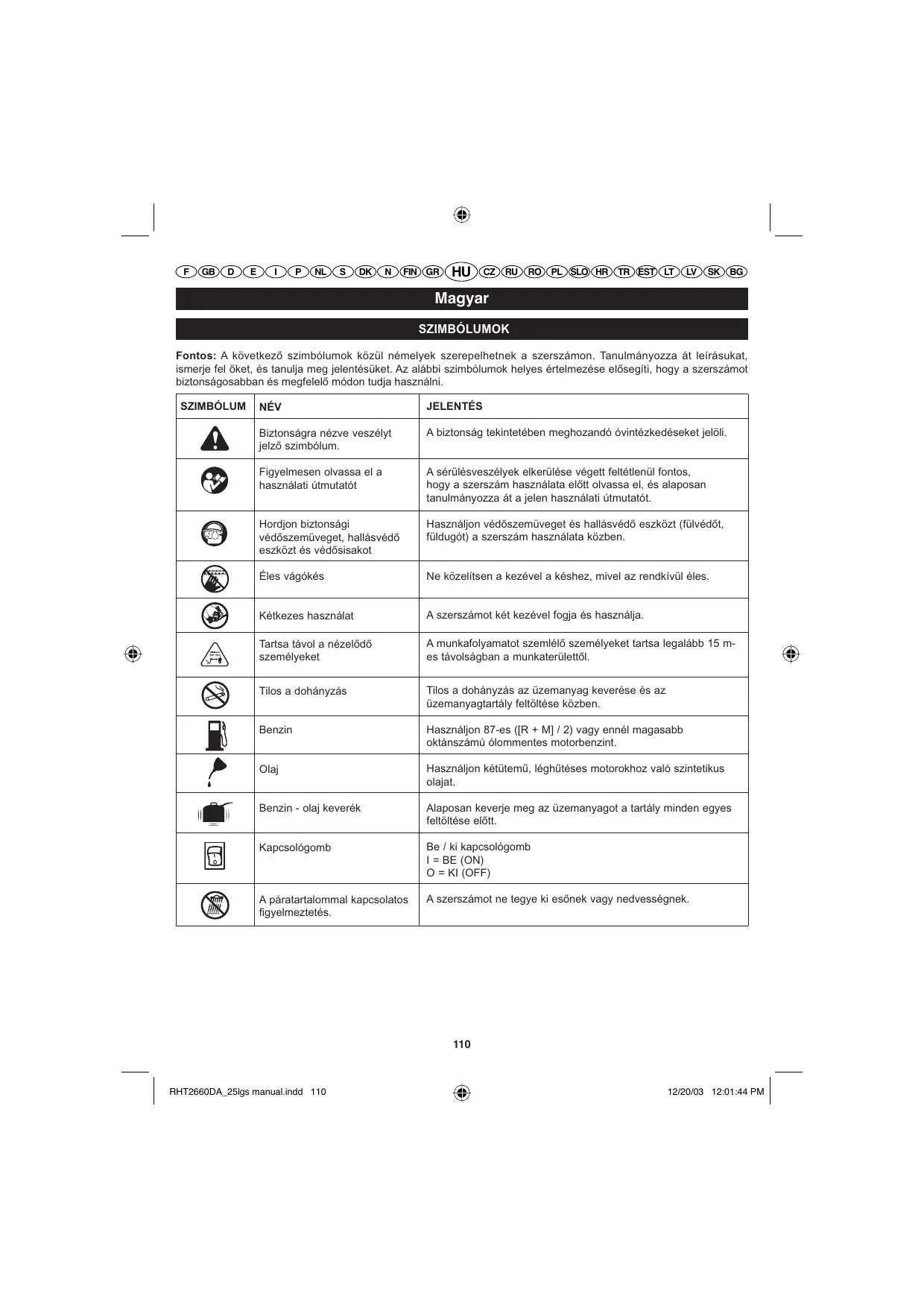

Fontos: A következő szimbólumok közül némelyek szerepelhetnek a szerszámon. Tanulmányozza át leírásukat, ismerje fel őket, és tanulja meg jelentésüket. Az alábbi szimbólumok helyes értelmezése elősegíti, hogy a szerszámot biztonságosabban és megfelelő módon tudja használni.
| SZIMBÓLUM | NÉV | JELENTÉS |
| Biztonságra nézve veszélyt jelző szimbólum. | A biztonság tekintetében meghozandó Óvintézkedéseket jalöli. |
| Figyelmesen olvassa el a használati utmutató | A sérülésveszélyek elkerülëse végett feltétlenül fontos, hogy a szerszám használata előtt olvassa el, és alaposan tanulmányozza át a jelen használati utmutató. |
| HordjonBiztonsági védőszemüveget, hallásvedő eszközt és védősisakot | Használjon védőszemüveget és hallásvedő eszközt (fulvédǒt, fuldugǒt) a szerszám használata kőzen. |
| Éles vágokés | Ne kőzelütsen a kezével a késhez, mivel az rendkívül éles. |
| Kétkezes használat | A szerszámot két kezével fogja és használja. |
| Tartsa távol a nézelődő személyeket | A munkafolyamatot szemlélo személyeket tartsa legalább 15 m-es távolságban a munkaterülettöl. |
| Tilos a dohányzás | Tilos a dohányzás az üzemanayag keverése és az üzemanayagartály feltföltese kőzen. |
| Benzin | Használjon 87-es ([R + M] / 2) vagy ennél magasabb oktánszámólmomentes motor benzint. |
| Olaj | Használjon kétütemű, léghütêtes motorokhoz való szintetikus olajat. |
| Benzin - olaj keverék | Alaposan keverje meg az üzemanayagot a tartály minded egyes feltföltese előtt. |
| Kapcsológomb | Be / ki kapcsológombI = BE (ON)O = KI (OFF) |
| A páratartalommal kapcsolatos figyelmeztétés. | A szerszámot ne tegye ki esőnek vagy nedvességnek. |
SZIMBÓLUMOK
A következő szimbólumok és a hozzájuk kapcsolódó megnevezések a szerszám használatához kötődő, különböző szintű veszélyek magyarázatához nyújtanak segítséget.
| SZIMBÓLUM | NÉV | JELENTÉS |
| VESZÉLY | Egy oyan közvetlen veszélyhelyzetet jeröl, mely halálos-vagy súlyos testi sérülseket okozhat, ha nem háritja el. |
| FIGYELMEZTETÉS | Egy oyan potenciális veszélyhelyzetet jeröl, mely súlyos testi sérülseket okozhat, ha nem háritja el. |
| FIGYELEMFELHÍVÁS | Egy oyan potenciális veszélyhelyzetet jeröl, mely konnyü - kózepes testi sérülseket okozhat, ha nem háritja el. |
| FIGYELEMFELHÍVÁS | (Biztonsági szimbólum nélkül.) Egy oyan helyzetet jeröl, mely anyagi kár't okozhat. |
KARBANTARTÁS
A karbantartás nagy gondosságot és a szerszám megfelelően részletes ismeretét igényli: képzett szerelővel kell elvégeztetni. Javítási munkálatok elvégzéséhez azt tanácsoljuk, hogy vigye a szerszámot a legközelebbi hivatalos (szerződött) SZERVIZ KÖZPONTba. Alkatrészcsere esetén kizárólag eredeti pótalkatrészekkel szabad a régit helyettesíteni.
FIGYELMEZTETÉS
Ne vegye használatba ezt a szerszámot addig, amíg a jelen használati útmutatót el nem olvasta végig és teljes mértékben meg nem értette. A teljesen biztonságos munkavégzés érdekében őrizze meg a jelen használati útmutatót, és lapozza fel rendszeresen, valamint tájékoztassa az útmutatóról azokat is, akik esetlegesen szintén használni szeretnék a gépet.
ŐRIZZE MEG EZEKET AZ ELŐÍRÁSOKAT.
FIGYELMEZTETÉS
KÉRJÜK, HOGY OLVASSA EL ÉS ÉRTSE MEG AZ ÖSSZES UTASÍTÁST. Az alább részletezett előírások be nem tartása olyan baleseteket okozhat, mint pl. áramütés, tűz és/vagy szénmonoxid-mérgezés, melyek súlyos vagy akár halálos kimenetelű testi sérülésekkel járhatnak.
KÉRJÜK, OLVASSA EL AZ ÖSSZES UTASÍTÁST, MIELŐTT HASZNÁLATBA VESZI A SZERSZÁMOT.
ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK
NE HAGYJA, HOGY A SZERSZÁMOT GYERMEKEK, ÉS OLYAN SZEMÉLYEK HASZNÁLJÁK, AKIK NEM RENDELKEZNEK MEGFELELŐ GYAKORLATTAL. ISMERJE MEG, TANULMÁNYOZZA A SZERSZÁM MŰKÖDÉSÉT. Figyelmesen olvassa el a jelen használati útmutatót. Ismerje meg a szerszám alkalmazási lehetőségeit és használatának korlátait, valamint a használatával összefüggő specifikus potenciális veszélyeket. MINDIG BIZONYOSODJON MEG ARRÓL, HOGY A VÉDŐELEMEK ÜZEMKÉPES ÁLLAPOTBAN A HELYÜKÖN VANNAK. Soha ne használja a szerszámot, ha valamely védőelem vagy védőburkolat nincs a helyén. Minden használat előtt bizonyosodjon meg arról, hogy az összes védőberendezés megfelelőképp működik. TÁVOLÍTSA EL BEÁLLÍTÓKULCSOKAT. Váljon szokásává, hogy a szerszám beindítása előtt ellenőrzi, hogy a kulcsokat eltávolította. A SÉRÜLÉSVESZÉLYEK CSÖKKENTÉSE ÉRDEKÉBEN tartsa távol a gyermekeket, más személyeket és a háziállatokat a munkavégzés helyétől. A munkát személyek hordjanak védőszemüveget és maradjanak megfelelő távolságban a munkaterülettől. - SENKINEK NE HAGYJA, HOGY A MUNKATERÜLETHEZ KÖZELÍTSEN, ezt a szabályt különösen a gyermekekre és a háziállatokra vonatkozóan tartsa be. NE HASZNÁLJA ZÁRT HELYEN EZT A SZERSZÁMOT, mivel ilyenkor a kibocsátott szénmonoxid gáz összegyűlik, nem távozik szabadon. A szénmonoxid rendkívül veszélyes, színtelen, szagtalan gáz, belélegzése eszméletvesztést, vagy
A CÉLNAK MEGFELELŐ SZERSZÁMOT HASZNÁLJA. Ne erőltesse a szerszámot. Ne használja a gyártó által elő nem írt munkálatokra. A MUNKÁNAK MEGFELELŐ ÖLTÖZÉKET VISELJEN. Munka közben ne hordjon bő ruhát, kesztyűt, nyakkendőt és ékszert, amelyet a szerszám mozgó részei bekaphatnak. Az ilyen kiegészítőket a gép mozgó részei becsíphetik, és magukhoz ránthatják viselőjüket. A kültéri munkálatokhoz nyomatékosan javasoljuk a munkakesztyű és a csúszásgátló talppal ellátott cipő viselését. Amennyiben hosszú a haja, gondoskodjon a védelméről, azaz tűzze fel, és takarja sapka ill. kendő alá. NE HASZNÁLJA EZT A SZERSZÁMOT MEZÍTLÁB, SEM PEDIG OLYAN KÖNNYŰ LÁBBELIT VISELVE, MINT PL. SZANDÁL. Hordjon olyan, vastag anyagból készült, zárt lábbelit, mely jól védi a lábat, valamint nem csúszik meg a síkos talajon sem. MUNKA KÖZBEN MINDIG JÁRJON EL RENDKÍVÜL ÓVATOSAN, HOGY NE CSÚSSZON MEG ILL. NE ESSEN EL. MINDIG VISELJEN OLDALLAPPAL ELLÁTOTT VÉDŐSZEMÜVEGET. A hagyományos szemüveget lehet ellátni ún. ütésálló üveggel, de ettől ez SEMMI ESETRE SEM lesz védőszemüveg. NE NYÚJTSA TÚL MESSZE A KARJÁT ÉS NE TÁMASZKODJON INSTABIL FELÜLETEKRE. Álljon félterpesz állásban stabilan. ■ KIZÁRÓLAG AZ ELŐÍRT TARTOZÉKOKAT HASZNÁLJA A GÉPHEZ. A nem megfelelő tartozékok használata balesetveszélyt idézhet elő. ELLENŐRIZZE, HOGY EGYETLEN ALKATRÉSZ SEM SÉRÜLT. Ha bármilyen rendellenességet tapasztal, a munka folytatása előtt ellenőrizze, hogy a szerszám sérült eleme ill. tartozéka működőképes állapotban van-e, be tudja-e tölteni rendeltetését. Ellenőrizze a mozgó alkatrészek beállítását és jó működőképességét. Ellenőrizze, hogy egyetlen alkatrész sem tört el. Ellenőrizze a szerszám felszerelését és minden egyéb körülményt, ami befolyásolhatja a működését. A sérült védőelemet vagy bármilyen más megrongálódott alkatrészt egy szakképzett szerelővel kell megjavíttatni vagy kicseréltetni a testi sérülések elkerülése érdekében. SOHA NE HAGYJA MAGÁRA A BEKAPCSOLT SZERSZÁMOT. KAPCSOLJA KI. Ne távolodjon el a szerszámtól, amíg az teljesen le nem állt. ÜGYELJEN ARRA, HOGY NE GYŰLHESSEN ÖSSZE FŰ, FALEVÉL ÉS EGYÉB SZENNYEZŐDÉS A MOTORON. Ezáltal jelentősen csökkenti a tűzveszélyt. GONDOSKODJON ARRÓL, HOGY A KIPUFOGÓ SOHA NE TÖMŐDJÖN EL.
A TELJESEN BIZTONSÁGOS MUNKAVÉGZÉS ÉRDEKÉBEN TARTSA BE A GYÁRTÓ UTASÍTÁSAIT A SZERSZÁM TARTÁLYERESZTÉSÉRE, SZÁLLÍTÁSÁRA ÉS TÁROLÁSÁRA VONATKOZÓAN. GONDOSKODJON ARRÓL, HOGY A SZERSZÁM TISZTA ÉS SZÁRAZ LEGYEN (NE LEGYEN ZSIROS VAGY OLAJOS). A SZERSZÁM TISZTÍTÁSÁHOZ EGY TISZTA RUHDARABOT HASZNÁLJON. SOHA ÉS SEMMI ESETRE SE HASZNÁLJON A TISZTÍTÁSHOZ FÉKOLAJT, BENZINT, OLAJ ALAPÚ TERMÉKET ÉS OLDÓSZERT. LEGYEN MINDIG KÖRÜLTEKINTŐ ÉS ŐRIZZE MEG A SZERSZÁM FELETT AZ URALMÁT. FIGYELJEN ODA JÓL, HOGY MIT CSINÁL, DOLGOZZON ÉSSZERŰEN ÉS HALLGASSON A JÓZAN ÍTÉLŐKÉPESSÉGÉRE. NE HASZNÁLJA A SZERSZÁMOT, HA FÁRADTNAK ÉRZI MAGÁT. NE SIESSEN A MUNKÁLATOK ELVÉGZÉSÉVEL. NE HASZNÁLJA A SZERSZÁMOT, HA SZESZES ITALT VAGY KÁBÍTÓSZERT FOGYASZTOTT, ILLETVE HA ORVOSSÁGOT SZED. A SZERSZÁM BEINDÍTÁSA ELŐTT TISZTÍTSA MEG AZT A TERÜLETRÉSZT, AHOL HASZNÁLNI FOGJA. GYŰJTSE ÖSSZE A KÖVEKET, ÜVEGDARABOKAT, SZÖGEKET, ACÉLDROTOKAT, KÖTÉLDARABOKAT ÉS ÁLTALÁBAN MINDEN OLYAN TÁRGYAT, AMELY KIREPÜLHET ILL. BEAKADHAT A SZERSZÁMBA. NE HASZNÁLJA A SZERSZÁMOT, HA A KI-BE KAPCSOLÓGOMB NEM TESZI LEHETŐVÉ A KÉSZÜLÉK BEKAPCSOLÁSÁT ILLETVE LEÁLLÍTÁSÁT. BÁRMILYEN SÉRÜLT KAPCSOLÓGOMBOT EGY HIVATALOS SZERVIZ KÖZPONTBAN CSERÉLTESSEN KI. MINDEN TISZTÍTÁSI ÉS KARBANTARTÁSI MŰVELETET MEGELŐZŐEN ÁLLÍTSA LE A MOTORT ÉS BIZONYOSODJON MEG ARRÓL, HOGY AZ ALKATELEM LEÁLL. HÚZZA KI A GYERTYA GEZETÉKÉT ÉS TARTSA TÁVOL A GYERTYÁTÓL, ÍGY ELKERÜLHETŐK A VÉLETLENSZERŰ BEINDÍTÁSOK. KERÜLJE A VESZÉLYES HELYEKET. NE HASZNÁLJON ELEKTROMOS SZERSZÁMOT PÁRÁS, NEDVES VAGY ESŐNEK KITETT HELYEN. ÜGYELJEN ARRA, HOGY MINDIG ELEGENDŐ FÉNY ÁLLJON RENDELKEZÉSRE A MUNKÁHOZ. SOHA NE HASZNÁLJA A SZERSZÁMOT ROBBANÁSVESZÉLYES KÖRNYEZETBEN. A MOTOR ÁLTAL KIBOCSÁTOTT SZIKRÁK BEGYÚJTHATJÁK A LEVEGŐBEN LEVŐ GYÚLEKONY GŐZÖKET / GÁZOKAT. A SZERSZÁM HASZNÁLATA KÖZBEN TILOS A DOHÁNYZÁS, VALAMINT BÁRMILYEN NYÍLT LÁNG MEGKÖZELÍTÉSE. NE HASZNÁLJA A SZERSZÁMOT ÉJSZAKA, NAGY KÖDBEN ILL. OLYAN FELTÉTELEK MELLETT, AMIKOR A LÁTÓMEZEJE KORLÁTOZOTT ÉS NEM LÁTJA TISZTÁN, AMIT CSINÁL. TANULMÁNYOZZA, ISMERJE MEG A SZERSZÁM FELHASZNÁLÁSI LEHETŐSÉGEIT ÉS MŰKÖDÉSÉT.
Magyar
Vigyázzon arra, hogy ne közelítse meg a magasfeszültségű vezetékeket. Ha a vágókés kontaktusba lép valamilyen tárggyal, valamint abban az esetben, ha a gép vibrálni kezd vagy valamilyen furcsa, rendellenes hangot ad ki, állítsa le a motort és várja meg, hogy a motor teljesen leálljon. Ezután húzza ki a gyertya vezetékét és tartsa be a következő előírásokat:
- Ellenőrizze, hogy a szerszám nem sérült-e;
- ellenőrizze, hogy az alkatelemek nem lazultak-e meg (ebben az esetben szorítsa vissza őket);
- minden megrongálódott alkatrészt javíttasson meg ill. cseréltessen ki egy ugyanolyanra.
- Állítsa le a motort, húzza ki a gyertya vezetékét:
- mielőtt a munkapozíció vagy a vágókés beállítási munkálataihoz fogna;
- a szerszám tisztítása és valamely beszorult tárgy eltávolítása előtt;
- mielőtt bármilyen ellenőrzési, karbantartási vagy beállítási műveletet végez a szerszámon.
Ne szívja be a benzíngőzt, mivel az mérgező.
KÜLÖNLEGES BIZTONSÁGI ELŐÍRÁSOK
■ MINDIG KÉT KÉZZEL HASZNÁLJA A SÖVÉNYNYÍRÓT. - Ne használja a szerszámot seprűk, gallyak, szövetdarabok és - általánosságban - semmilyen gyúlékony anyag közelében. SOHA NE KAPCSOLJA BE A GÉPET, ha zúzmara képződött a szerszám valamely részén. SOHA NE HASZNÁLJON SAVAS / LÚGOS KÉMHATÁSÚ VEGYSZEREKET, OLDÓSZEREKET (HIGÍTÓ), GYÚLÉKONY FOLYADÉKOKAT ÉS FELHASZNÁLÁSRA KÉSZ OLDATOKAT ebben a sövénynyíró gépben. Ezek a termékek sérülést okozhatnak a gép használójának, valamint visszafordíthatatlan károsodást idézhetnek elő a sövénynyíróban. SOHA NE PRÓBÁLJON BEÁLLÍTÁSI MŰVELETEKHEZ FOGNI, AMIKOR A MOTOR MÉG JÁR (kivéve, amikor a gyártó erre vonatkozólag kifejezetten mást ír elő). A VÉDŐELEMEKNEK MINDIG A HELYÜKÖN, A FORGÓELEMEK ELŐTT KELL LENNI, AMIKOR A MOTOR JÁR. - Ügyeljen arra, hogy a levegőbemeneteket (a szívónyílást) és a motor kipufogóját tartsa legalább 1 m-re a környező épületektől, valamint bármilyen más, éghető tárgytól. TARTSA TÁVOL A MOTORT MINDEN TŰZVESZÉLYES / GYÚLÉKONY ILL. VESZÉLYES ANYAGTÓL. VIGYÁZZON ARRA, HOGY MINDIG TARTSON
MEGFELELŐ TÁVOLSÁGOT A GÉP FORRÓ RÉSZEITŐL. A kipufogórendszer és a motor többi része a gép használata közben felforrósodnak. Legyen rendkívül óvatos!
NE ÉRJEN SE A GYERTYÁHOZ, SE A GYERTYA INDÍTÓVEZETÉKEKHEZ A SÖVÉNYNYÍRÓ BEINDÍTÁSA ÉS HASZNÁLATA KÖZBEN. - Minden használat előtt ELLENŐRIZZE, HOGY A CSÖVEK ÉS TÖMÍTÉSEK JÓL RÖGZÍTVE VANNAK ÉS NINCS SZIVÁRGÁS RAJTUK. - Minden használat előtt ELLENŐRIZZE, HOGY A CSAVAROK JÓL MEG VANNAK SZORÍTVA. Egy meglazult csavar megrongálhatja a motort. HORDJON VÉDŐSZEMÜVEGET ÉS HALLÁSVÉDŐ ESZKÖZT. AZ ÜZEMANYAGTARTÁLY FELTÖLTÉSÉT MINDIG KÜLTÉREN VÉGEZZE. Soha ne töltse fel az üzemanyagtartályt benti helyiségben és rosszul szellőző helyen. SOHA NE TÁROLJA A SÖVÉNYNYÍRÓT ÉPÜLETBEN, olyan berendezések közelében, mint pl. használati melegvíz-előállító berendezések (bojler), elektromos fűtőventilátorok (konvektor) és szárítógépek, melyek tüzet idézhetnek elő, HA ÜZEMANYAG MARADT A TARTÁLYBAN. AZ ÜZEMANYAGTARTÁLY LEERESZTÉSÉT (ÜRÍTÉSÉT) KIZÁRÓLAG KÜLTÉREN, A SZABADBAN VÉGEZZE. A TŰZVESZÉLY CSÖKKENTÉSE ÉS AZ ÉGÉSI SÉRÜLÉSEK ELKERÜLÉSE ÉRDEKÉBEN óvatosan kezelje az üzemanyagot. A benzin rendkívül gyúlékony, tűzveszélyes anyag. AZ ÜZEMANYAG KEZELÉSE KÖZBEN TILOS A DOHÁNYZÁS. TÖLTSE FEL AZ ÜZEMANYAGTARTÁLYT, MIELŐTT BEINDÍTJA A MOTORT. Soha ne vegye le az üzemanyagtartály sapkáját és soha ne töltsön a tartályba járó vagy még meleg motornál. LASSAN CSAVARJA LE AZ ÜZEMANYAGTARTÁLY SAPKÁJÁT, hogy a nyomáskülönbség kiegyenlítődjön és ne folyjon benzin a sapka köré. AZ ÜZEMANYAGTARTÁLY SAPKÁJÁT ERŐSEN MEG KELL SZORÍTANI. ■ AMENNYIBEN KIONTÖTTE A BENZINT, GONDOSAN TÖRÖLJE LE A SZERSZÁMOT. Mielőtt a motort beindítaná, legalább 9 m-re távolodjon el attól a helytől, ahol az üzemanyagtartály feltöltését végezte. AMENNYIBEN KIÖMLÖTT ÜZEMANYAG VAN A HELYSZÍNEN, ne próbálja beindítani a motort, hanem távolítsa el a szerszámot a szennyezett területről és ne is próbálja beindítani addig, amíg az üzemanyag gőzei teljesen szét nem oszlottak és el nem távolodtak a levegőben.
Magyar
SOHA NE PRÓBÁLJA A KIFOLYT ÜZEMANYAGOT ELEGETNI. HAGYJA A MOTORT LEHŰLNI, MIELŐTT A SZERSZÁMOT ELRAKNÁ. AZ ÜZEMANYAGOT HŰVÖS, JÓL SZELLŐZŐ HELYEN TÁROLJA, védve minden szikra- és gyújtóforrástól. AZ ÜZEMANYAGOT EGY - speciálisan erre a célra szolgáló - BENZINES KANNÁBAN TÁROLJA. Mielőtt a szerszámot járműbe rakná, ÜRÍTSE KI AZ ÜZEMANYAGTARTÁLYT ÉS RÖGZÍTSE A GÉPET, HOGY NE MOZOGHASSON SZÁLLÍTÁS KÖZBEN. KARBANTARTÁSRA KIZÁRÓLAG EREDETI PÓTALKATRÉSZEKET HASZNÁLJON. Bármilyen más alkatrész használata veszélylyel jár és a termék megrongálódását okozhatja. MUNKA KÖZBEN MINDIG ÜGYELJEN ARRA, HOGY LEGALÁBB 1 m-ES TÁVOLSÁGOT TARTSON minden gyúlékony, tűzveszélyes anyagtól. ŐRIZZE MEG EZEKET AZ ELŐÍRÁSOKAT. Használja rendszeresen és tájékoztassa a többi felhasználót is az itt leírtakról. Ha kölcsön adja a sövényvágót, ne felejtse el mellékelni hozzá a jelen használati útmutatót sem. Soha ne használja a szerszámot, ha a védőelem nincs a helyén, vagy nincs jó állapotban. ■ Bizonyosodjon meg arról, hogy a vágásra kerülő területen nincsenek kövek, kábelek, szegek, kövek, üvegdarabok és más törmelékek. - Ne próbáljon kemény tárgyakat/növény részeket vágni, mivel ez súlyos testi sérüléssel járó baleset veszélyét hordozza és megrongálhatja a sövényvágót. - Ne menjen be kapcsolt sövényvágó géppel útra, járdán, köves csapáson stb. A gép használójaként Ön a felelős azokért a személyekért, akik a munkaterületre mehetnek. A szerszám használata során végig fogja a két kezével a gépét és munka közben álljon fél-terpesz állásban, főleg ha zsámolyon vagy létrán állva kell dolgozni. Soha ne érintse a vágókést! Ügyeljen arra, hogy a szerszámot két kézzel, erősen tartva mindig tartsa meg az egyensúlyt. A vágókést mindig a derék vonala alatt tartsa. Tartsa távol az ujjait és minden más testrészét a vágókéstől.
FIGYELEMFELHÍVÁS
A szerszám bizonyos alkatrészei a használat során felforrósodnak.
Vizsgálja át, ismerje meg a munkaterületet és mérje fel, legyen tudatában azoknak a veszélyes helyzeteknek, amelyeknek az észlelését a sövényvágó zaja elnyomhat. Soha ne fogja meg a sövényvágót a vágókéssel. A nagy hőmérsékletváltozások kondenzációt (víz lecsapódását) idézhetnek elő a szerszám belsejében. Mielőtt használatba venné, hagyjon időt arra, hogy a szerszám felvegye a környezeti hőmérsékletet.
Ne erőltesse a szerszámot, használja azt rendeltetésének megfelelően. Soha ne használja a szerszámot, ha valamely alkatrésze hiányzik, vagy ha abba bármilyen, eredetitől eltérő alkatrész / tartozék lett beszerelve. Szállítás előtt húzza ki a gyújtógyertya vezetékét. A sövényvágót a fogantyúknál fogva helyezze át / szállítsa, és tartsa távol kezeit a vágókéstől. Tárolás és szállítás előtt húzza a vágókésre a mellékelt védőtokot. Ne próbálja a sövényvágót saját kezűleg megjavítani; a javításokat szakemberrel végeztesse el. Biztonsági okokból ne használja a sövényvágót, ha a vágóél sérült vagy nagyon kopott. A tűzveszély csökkentése érdekében ne hagyja, hogy hulladék, levél és kenőolaj gyűljön össze a motoron, ill. a hangtompítón. A sövényvágó gép használata előtt mindig győződjön meg arról, hogy a fogantyúk megfelelőképpen vannak-e rá felszerelve. Legyen tudatában, hogy esetleges veszélyhelyzet esetén hogyan tudja a szerszámot gyorsan leállítani.
A TERMÉK MŰSZAKI ADATAI
Hengerűrtartalom: 26 cm3
Motor maximális teljesítménye (az ISO 8893 szabvány szerint): 0,67 kW
Üzemanyag-fogyasztás (az ISO 8893-nek megfelelően) a motor csúcsteljesítményénél: 0,51 l/h
Specifikus üzemanyag-fogyasztás (az ISO 8893-nek megfelelően) a motor csúcsteljesítményénél: 0,76 l/kWh
Üzemanyagtartály űrtartalom: 0,31 l
Vágókés típusa: két irányba járó
Vágókés hossza: 60 cm
Max. vágásteljesítmény: 28 mm
Rezgésszint (az EN 774:1996 + A1 + A2 + A3 /prEN 10517:2003 szabvány C függelékének megfelelően): - elülső fogantyú: 23,8 m/s² - hátsó fogantyú: 25,6 m/s²
Hangnyomásszint (az EN 774:1996 + A1 + A2 + A3 /prEN 10517:2003 szabvány D függelékének megfelelően): 105,1 dB (A)
Mért hangteljesítmény-szint (az EN ISO 3744:1995 és az ISO 11094:1991 szabványoknak megfelelően): 112,1 dB (A)
Garantált hangteljesítmény-szint: 113 dB (A)
Magyar
A KÉSZÜLÉK RÉSZEI
- Védőtok
- Védőlemez
- Elülső fogantyú
- Rögzítőcsavar
- Üzemanyagtartály sapka
- Indító befecskendező gomb
- Hátsó fogantyú
- Ravasz kireteszelő gomb
- Be / ki kapcsológomb
- Ravasz (kapcsoló)
- Indító zsinór fogantyú
- Vágókés
- Indítókar
- Nyelv
ÖSSZESZERELÉS
FIGYELMEZTETÉS
Amennyiben hiányzik valamely alkatrész, ne használja a szerszámot addig, amíg a hiányzó alkatrészt be nem szerezte. Ezen előírás be nem tartása súlyos sérülésekkel járó balesetet idézhet elő.
FIGYELMEZTETÉS
Ne próbáljon a szerszámon módosítást / átalakítást végrehajtani, és ne használjon olyan tartozékokat, melyek használatát a gyártó nem javasolja előírás szerűen. Az ilyen átalakítások és módosítások végrehajtása helytelen, nem rendeltetésszerű használatnak minősül, veszélyes helyzeteket idézhet elő, és súlyos testi sérülésekkel járó balesetet vonhat maga után.
FIGYELMEZTETÉS
Mindig szüntesse meg a gyújtógyertya csatlakoztatását (azaz húzza ki), ha valamilyen elemet szerel fel a gépre. Ezen előírás be nem tartása a gép véletlenszerű beindítását idézheti elő, és súlyos sérüléseket okozhat.
FIGYELEMFELHÍVÁS
Ha úgy próbálja a motort beindítani, hogy előzetesen nem kevert bele olajat, akkor megrongálódhat a motor.
FIGYELMEZTETÉS
A folyékony üzemanyagok és az üzemanyagok gőzei rendkívül gyúlékony, tűz- és robbanásveszélyes anyagok. A sérülésveszélyek és az anyagi károk elkerülése érdekében óvatosan kezelje az üzemanyagot. Maradjon távol a gyújtóforrásoktól, az üzemanyaggal kapcsolatos műveleteket mindig kültéren végezze (eközben szigorúan tilos a dohányzás), és haladéktalanul törölje fel az esetlegesen kiömlött üzemanyagot.
HASZNÁLAT
FIGYELMEZTETÉS
A szerszám ismerete ne késztesse figyelmének csökkentésére. Soha ne feledje, hogy egy pillanatnyi figyelmetlenség is elegendő ahhoz, hogy súlyosan megsérüljön.
FIGYELMEZTETÉS
Mindig viseljen biztonsági szemüveget vagy oldallappal ellátott védőszemüveget, amikor elektromos vagy benzines szerszámot használ. Ennek az előírásnak a be nem tartása által a felhasználó szemébe idegen test kerülhet, és ez súlyos szemsérülést okozhat.
FIGYELMEZTETÉS
Kizárólag a gyártó által ehhez a szerszámhoz előírt alkatrészeket és tartozékokat használjon. A nem előírt alkatrészek és tartozékok használata súlyos sérülésekkel járó baleseteket idézhet elő.
AZ ÜZEMANYAG KEVERÉSE (2. ábra)
A szerszámban kétütemű motor van, mely benzin és kétütemű, szintetikus olaj keverék üzemanyagával működik. Az ólommentes benzint és a kétütemű, szintetikus olajat egy olyan tiszta, homologizált benzintartályban keverje össze, melyet erre a célra gyártottak és hagytak jóvá. A motor 87-es ([R + M] / 2) vagy magasabb oktánszámú ólommentes motorbenzinnel működik. - Ne használjon semmiféle, a benzinkutakon kapható előkevert üzemanyagot, ideértve a motorkerékpárokhoz, segédmotor-kerékpárokhoz stb. árusított kevert benzint is. Kizárólag kétütemű motorokhoz való szintetikus olajat használjon. Ne használjon gépkocsihoz való motorolajat, se pedig csónakmotorhoz való kétütemű olajat. Adagoljon a benzinhez kétütemű, szintetikus olajat 50:1 (2%) arányban. Alaposan keverje meg az üzemanyagot a tartály minden egyes feltöltése előtt. A benzint kis mennyiségekben keverje: ne keverjen üzemanyagot több mint egy hónapra előre. Előírás szerint kétütemű, szintetikus motorolaj használata kötelező, mely üzemanyag-stabilizáló adalékot tartalmaz.
A TARTÁLY FELTÖLTÉSE
Helyezze a sövényvágót az oldalára, az üzemanyagtartály sapkával felfelé. Törölje le a tartályt a benzinsapka körül, ily módon az üzemanyag nem szennyeződik be. Lassan csavarja le az üzemanyagtartály sapkáját, hogy a nyomáskülönbség kiegyenlítődjön és ne folyjon benzin a sapka köré. Tisztítsa meg és ellenőrizze a tömítés állapotát. Óvatosan öntse a keverék üzemanyagot a tartályba, hogy ne folyjon mellé. - Azonnal helyezze vissza a tartályra a sapkát és szorítsa meg. Amennyiben kiömlött az üzemanyag, gondosan törölje le a foltokat. Mielőtt a motort beindítaná, legalább 9 m-re távolodjon el attól a helytől, ahol az üzemanyagtartály feltöltését végezte.
Megjegyzés: Amennyiben az első használat során (esetleg a későbbiekben is) füst távozik a motorból, ez normális jelenség.
FIGYELMEZTETÉS
Mindig állítsa le a motort az üzemanyagtartály feltöltése előtt. Soha ne töltse fel a tartályt járó vagy még meleg motornál. Mielőtt a motort beindítaná, legalább 9 m-re távolodjon el attól a helytől, ahol az üzemanyagtartály feltöltését végezte. Tilos a dohányzás!
A SÖVÉNYVÁGÓ BE- ÉS KIKAPCSOLÁSA (3. ábra)
FIGYELMEZTETÉS
Ha beindítja a motort, a vágókés mozogni fog még akkor is, ha a ravasz reteszelve van. Maradjon távol testével a késsel, és bizonyosodjon meg arról, hogy semmilyen tárgy sem található annak közelében. Ezáltal elkerülheti a súlyos testi sérülések veszélyét.
ELFORDÍTHATÓ MARKOLAT (4. ábra)
A markolatot 45°-ban vagy 90°-ban, jobbra vagy balra fordíthatja el.
A markolat elfordításához:
■ Engedje fel a ravaszt. Húzza ki az elfordítható markolatot. Fordítsa el a markolatot jobbra vagy balra. - Engedje fel a markolatot. Fordítsa tovább a markolatot, amíg az a 45°-os vagy a 90°-os pozícióban nem rögzül.
Megjegyzés: a sövényvágó csak abban az esetben működik, ha a markolat e két állás valamelyikében rögzül. A markolat akkor rögzül, ha nem kihúzott állapotában egyik oldalra sem mozdul.
A SÖVÉNYVÁGÓ HASZNÁLATA (5. ábra)
FIGYELMEZTETÉS
Olvassa el a Biztonsági előírásokat a sövényvágó használata előtt. Legyen rendkívül óvatos, amikor a vágókést használja. Lásd a "Speciális Biztonsági előírások" c. részt.
FIGYELMEZTETÉS
A sövényvágót mindig a két fogantyújánál tartva használja. Soha ne használja a sövényvágót oly módon, hogy csak az egyik kezével tartja a gépet, a másikkal pedig a sövényt fogja. Ennek az előírásnak be nem tartása súlyos testi sérüléseket okozó balesetet vonhat maga után.
FIGYELMEZTETÉS
Mielőtt a szerszám használatához fogna, tisztítsa meg a nyírásra kerülő munkaterületet, mindent távolítson el onnan. Távolítson el minden olyan dolgot, pl. elektromos gépeket, madzagot stb. - amelyet a vágókés fogai bekaphatnak és súlyos testi sérüléssel járó balesetet okozhatnak.
KARBANTARTÁS
FIGYELMEZTETÉS
Alkatrészcsere esetén kizárólag eredeti pótalkatrésszel szabad a régit helyettesíteni. Bármilyen más alkatelem használata veszélylyel jár és a termék megrongálódását okozhatja.
FIGYELMEZTETÉS
Viseljen mindig biztonsági szemüveget vagy oldallappal ellátott védőszemüveget, amikor valamilyen szerszámot használ. Ha a munkálatok során por termelődik, használjon arcvédőt vagy porvédő maszkot is.
Magyar
FIGYELMEZTETÉS
A sövényvágó gép vizsgálata, tisztítása ill. karbantartása előtt állítsa le a motort, várja meg, hogy minden mozgó alkatrész leálljon, húzza ki a gyertya vezetékét és távolítsa el az utóbbit a gyertyától. Ezeknek az előírásoknak a be nem tartása súlyos testi sérüléssel járó baleseteket és jelentős anyagi károkat idézhet elő.
ÁLTALÁNOS KARBANTARTÁS
Ne használjon oldószert (hígítót) a műanyagból készült részek tisztításához. A kereskedelmi forgalomban kapható oldószerek többsége rongáló hatással lehet a műanyagból készült elemekre. A port, olajat, zsírt és egyéb szennyeződéseket egy tiszta ruhadarabbal tisztítsa.
FIGYELMEZTETÉS
Óvja a műanyagból készült részeket fékolajtól, benzintől, és minden egyéb, olaj alapú terméktől stb. Ezek a vegyszerek olyan vegyületeket tartalmaznak, melyek megrongálhatják, meglágyíthatják vagy lebonthatják a műanyagból készült részeket.
FIGYELMEZTETÉS
A vágókések fogai nagyon élesek. Viseljen vastag, csúszásgátló munkakesztyűt, amikor a vágókést beállítás, tisztítás stb. céljából meg kell fogni. Amikor a vágókéshez nyúl, soha ne tegye a kezét / ujjait a fogak közé, és kerüljön minden olyan helyzetet, amikor becsípheti vagy megvághatja a kezét / ujjait. SOHA NE érjen a vágókéshez és ne végezzen semmiféle karbantartási műveletet úgy, hogy a gyertya vezetéke csatlakoztatva van.
A VÁGÓKÉS KARBANTARTÁSA (6. ábra)
A VÁGÓKÉS OLAJOZÁSA (7. ábra)
Megjegyzés: Soha ne olajozza a vágókést, amikor a sövényvágó be van kapcsolva.
A LÉGSZŰRŐ TISZTÍTÁSA (8. ábra)
Vegye le a légszűrő fedelét úgy, hogy lenyomja a nyelvet az ujjával, miközben a fedelet kissé meghúzza. Tisztítsa meg a légszűrőt egy puha kefe vagy ecset segítségével. Helyezze vissza a szűrő fedelét úgy, hogy a nyelveket a légszűrő alján található résekbe nyomja. Nyomja meg a fedelet, amíg megfelelő módon a helyére kerül.
ÜZEMANYAGTARTÁLY SAPKA
FIGYELMEZTETÉS
A nem hermetikusan záró üzemanyagtartály sapka tűzveszélyes, így azonnal ki kell cserélni. Ezen előírás be nem tartása súlyos testi sérülés vagy baleset veszélyét hordozza.
GYERTYA (9. ábra)
A motor egy Champion RCJ-6Y típusú gyertyával működik, melynek elektródtávolsága 0,63 mm. Kizárólag az előírt típust használja, és évente cseréljen gyertyát.
FIGYELMEZTETÉS
Vigyázzon arra, hogy ne zárja rövidre a gyertya vezetékét: ez súlyosan károsíthatja a szerszámot.
A KIPUFOGÓNYÍLÁS ÉS A KIPUFOGÓDOB TISZTÍTÁSA
A használt üzemanyag típusától, az olaj mennyiségétől és típusától, valamint a használat körülményeitől függően a kipufogónyílást és a kipufogódobot eltömítheti a lerakódott korom. Ha a szerszám teljesítménye csökken, szükségessé válhat a lerakódott korom eltávolítása. Erőteljesen hangsúlyozzuk, hogy ezt a munkálatot képzett szakemberre kell bízni.
SZIKRAFOGÓ
A kipufogón szikrafogó rács van. Hosszú időn keresztül történő használat után bekormozódhat ez a rács, ebben az esetben a kipufogót ki kell szereltetni egy hivatalos (szerződött) Szerviz Központtal.
TÁROLÁS (EGY HÓNAPNÁL HOSSZABB IDŐRE) (10. ábra)
- Öntse az üzemanyagtartályban található összes benzint egy homologizált benzines marmonkannába. Járassa a motort, amíg le nem áll. A sövénynyíró gép tisztítását gondosan végezze el. A gépet egy jól szellőző, biztonságos, a gyermekek számára nem hozzáférhető helyen kell tárolni. Ne tárolja a sövénynyírót olyan oxidálószerek közelében, mint pl. a kerti munkáknál használatos vegyszerek vagy jégmentesítő sók. Az üzemanyag tárolása és kezelése tekintetében lásd a megfelelő helyi ill. országos szabványokat és rendeleteket. Mindig helyezze fel a védőtokot a vágókésre, mielőtt elszállítja vagy elrakja a sövénynyírót.
PROBLÉMAMEGOLDÁS
AMENNYIBEN AZ ALÁBBI MEGOLDÁSOK NEM VEZETNEK A PROBLÉMA ELHÁRÍTÁSÁHOZ, FORDULJON EGY HOMELITE SZERVIZ KÖZPONTHOZ.
| PROLÉMA | LEHETSÉGES OK | MEGOLDÁS |
| A motor nem indul be | 1. Nincs szikra. | 1. Tesztelje le a gyüjtógyertá. Vegye ki a gyertyát. Tegye vissza a gyertyapíát a helyére és érintse a gyertyát a fém hengerhez. Húzza meg az inditózsínórt és figyelje meg, hogy kěpzǒdik-e szikra a gyertya elektrédái bözzott. Amennyiben nem kěpzǒdik szikra, tesztelje le egy ú gyertával. |
| 2. Nincs üzemanayag. | 2. Nyomja meg az inditó befecskendező gombot, míg fel nem tõtõdik üzemanayaggal. Ha az inditó befecskendező gomb nem tõtõdik fel, akkor az üzemanayag-ellató rendszer elzaródott. Forduljon egy javító közpondoz. Ha az inditó befecskendező gomb teljesen felttõtõdik, akkor a motor lefulad (lásda következő pontot). |
| 3. A motor lefulad. | 3. Húzza meg háromszor az inditózsínórt úgy, hogy az inditókar "R" allásban van. Ha a motor nem indul be, helyezze az inditókart "I"-P" pozićoba és inditóson normal mádon. Amennyiben a motor mág igy sem indul be, ismételje meg a leirtakat egy ú gyertával. |
| 4. Az inditózsínórt nehezebb meghúznì, mint amikor a szerszám ú volt. | 4. Forduljon egy javító közpondoz. |
| A motor beindul, de nem gyorsul fel. | Körülbelül 3 perc szükséges ahhoz, hogy a motor bemelegedjen. | Várjga meg, hogy a motor teljesen melegedjen be. Ha a motor nem gyorsul fel 3 perc elteltével, akkor forduljon egy javító közpondoz. |
| A motor beindul, de teljes pozicioban jár. | Be kell állitani a porlasztó. | Forduljon egy javító közpondoz. |
| A motor nem éri el a teljes tólžottan füstól. | 1. Ellenőrizni kell az üzemanayag | 1. Használjon frissen kevert üzemanayagot, melyben fordulatszámát és keveréket. a megfelelő arányiban van a kétütemű olaj. |
| 2. A lésgzǔrô elszennyeződött. | 2. Tiszütlsa meg a lésgzǔrós. Lásda "A lésgzǔrô cseréje és tiszütíssa" c. részt. |
| 3. A szikrafogó rács szennyezett. | 3. Forduljon egy javító közpondoz. |
| A motor beindul, forog és gyorsul, de nem esik vissza a fordulatszám alapáratra. | Az alapjárati fordulatszám-szabályozó csavart be kell állitani. | Fordütsa az alapjárati fordulatszám-szabályozó csavart jobbra az alapjárati fordulatszám növel séhez (11. ábra). |
Megjegyzés: Amennyiben olyan működési zavar jelentkezik, amelyre a "Hibaelhárítás" c. rész egy beállítócsavar jobbra történő elforgatását írja elő a porlasztón, és a vásárlás óta semmiféle beállítást nem végzett meg, vigye a szerszámot egy hivatalos szervizközpontba. A legtöbb esetben a szükséges beállítások rutinmunkát jelentenek szakembereinknek.
SZIMBÓLUMOK
Fontos figyelmeztetés: A készüléken a felsorolt szimbólumok némelyike előfordulhat. Tanulja meg ezeket, és jegyezze meg jelentésüket. Csak a szimbólumok helyes értelmezése biztosítja a készülék biztonságos és megfelelő használatát.
Ezt a Ryobi terméket huszonnégy (24) hónapig garantáljuk gyártási hibák, valamint a készülékben található alkatrészek miatt bekövetkező meghibásodás ellen. A garancia az eladó által, a vásárló számára készített, eredeti adásvételi szerződésben feltüntetett dátumtól érvényes.
A normál igénybevételből fakadó elhasználódás, a nem rendeltetésszerű használat vagy a várható élettartamot meghaladó terhelés által okozott meghibásodásokra nem terjed ki a garancia. A tartozékokra, mint például az akkumulátorra, izzókra, fúrófejekre, táskára, stb., a garancia szintén nem vonatkozik.
A garancia időszak alatt fellépő meghibásodás esetén juttassa el NEM SZÉTSZERELT ÁLLAPOTBAN a Ryobi terméket a vásárlást és annak dátumát igazoló dokumentum kíséretében az eladóhoz vagy az Önhöz legközelebbi Ryobi Szerviz Központba.
A jelen garancia nem zárja ki a fogyasztási eszközökre vonatkozó jogszabályok által elrendelt jogokat.
A fenti garancia az Egyesült Királyságban, az Európai Unióban és Ausztráliában érvényes. A többi országban ettől különböző garancia lehet érvényben. A részletesebb garanciafeltételekről történő tájékoztatásért kérjük, forduljon a helyi viszonteladóhoz.
GARANCIA - GARANCIÁLIS FELTÉTELEK
Felelősségünk teljes tudatában kijelentjük, hogy az a termék, amelyre a jelen megfelelőségi nyilatkozat vonatkozik, megfelel a következő, vonatkozó irányelvek biztonsági és egészségvédelmi előírásainak: 98/37/EK sz. Gépek, 2004/108/EK sz. Elektromágneses összeférhetőség (EMC) és a 2005/88/EK irányelvvel módosított 2000/14/EK sz. irányelvek.
A következő európai és/vagy nemzeti szabványok és/vagy műszaki követelmények szövegei lettek alapul véve az európai uniós irányelvekben lefektetett egészségvédelmi és biztonsági követelmények alkalmazásához:
EN 774:1996+A1+A2+A3/prEN 10517:2003, EN ISO 3744:1995, ISO 11094:1991, EN ISO 12100-1:2003, EN ISO 12100-2:2003, EN 563:1994, EN 294:1992, ISO 3864-1:2002, ISO 3864-2:2004.
Ez a termék tanúsítottan megfelel a 2005/88/EK irányelvvel módosított 2000/14/EK, zajkibocsátásról szóló irányelvnek a TÜV Rheinland Product Safety GmbH, vizsgálati és tanúsító szervezet által végzett termékellenőrzés alapján.
Mért hangteljesítmény-szint [dB (A)]: 112,1
Garantált hangteljesítmény-szint [dB (A)]: 113
Kibocsátás időpontja: 12/2007
A műszaki dokumentáció a következő vállalatnál található: Homelite Far East Co., Ltd. 24/2F, 388 Castle Peak Road, Tsuen Wan, N.T., Hongkong.
Megfelelőségi nyilatkozat, kiállítva 12/2007 szeptemberében a Homelite Far East Co., Ltd. által.
