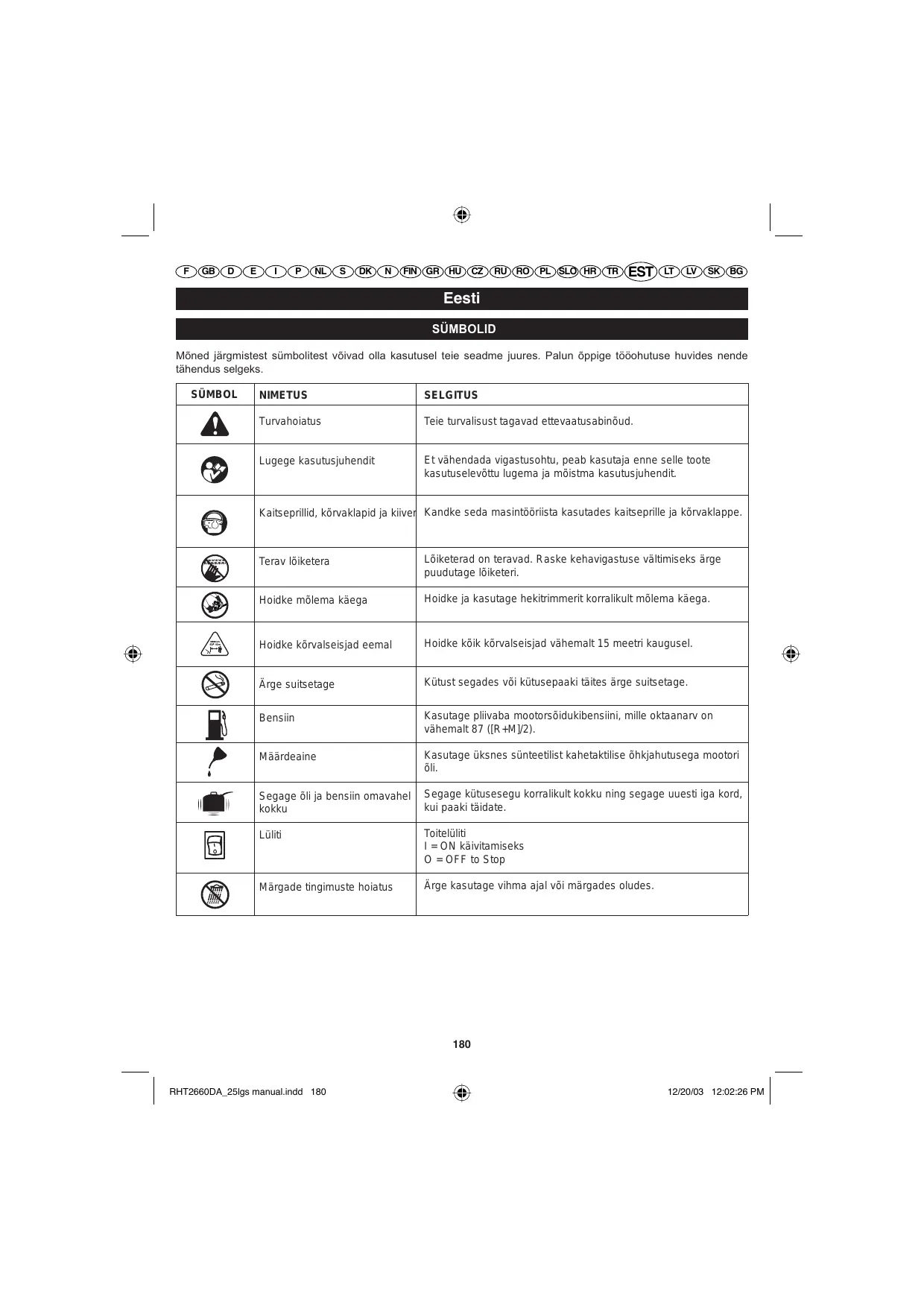

KASUTUSJUHEND RHT2660DA RYOBI
Mõned järgmistest sümbolitest võivad olla kasutusel teie seadme juures. Palun õppige tööohutuse huvides nende tähendus selgeks.
| SÜMBOL | NIMETUS | SELGITUS |
| Turvahoiatus | Teie turvalisust tagavad ettevaatusabinöud. |
| Lugege kasutusjuhendit | Et vähendada vigastusohtu, peab kasutaja enneSellertoe kasutuselevöttu lugema ja mõistma kasutusjuhendit. |
| Kaitseprillid, kõrvaklapid ja kiiver | Kandke seda masintööriista kasutades kaitseprille ja kõrvaklappe. |
| Terav lõiketera | Lõiketerad on teravad. Raske kehavigastuse vältimiseks árge puudutage lõiketeri. |
| Hoidke mõlema käega | Hoidke ja kasutage hekitrimerit korralikult mõlema käega. |
| Hoidke kõrvalseisjad eemal | Hoidke kõik kõrvalseisjad vähemalt 15 meetri kaugusel. |
| Ärge suitsetage | Kütust segades või kütusepaaki tãites árge suitsetage. |
| Bensiin | Kasutage plüivaba mootorsõidukibensiini, mille oktaanarv on vähemalt 87 ([R+M]/2). |
| Märdeaine | Kasutage üksnes sunteetilist kahetaktilise ohkjahutusega mootori öli. |
| Segage öli ja bensiin omavahel kokku | Segage kõtusesegu korralikult kokku ning segage uesti iga kord, kui paaki tãidate. |
| Lüliti | ToitelulitiI = ON käivitamiseksO = OFF to Stop |
| Märgade tingimuste hoiatus | Ärge kasutage vihma ajal või mängades oludes. |
Eesti
SÜMBOLID
Järgmised märksõnad ja tähendused selgitavad selle tootega seotud riskide taset.
| SÜMBOL | SIGNAL | TÄHENDUS |
| OHT | Tähistab otteselt ohtlikku olukorda, mis siis, kui seda ei vällita, võib lõppeda surma või raske vigastusega. |
| HOIATUS | Tähistab potentsiaalselt ohtlikku olukorda, mis eiramise korral võib lõppeda raske vigastusega. |
| ETTEVAATUST | Tähistab potentsiaalselt ohtlikku olukorda, mis eiramise korral võib lõppeda kerge või keskmise vigastusega. |
| ETTEVAATUST | (Ilma turvahoiatuse sümbolita) Tähistab olukorda, mis võib lõppeda vara kahjustamisega. |
TEENINDAMINE
Teenindamine nõuab erilist hoolikust ja teadmisi ning sellega peaks tegelema üksnes kvalifitseeritud tehnik. Soovitame pöörduda toote parandamiseks lähimasse VOLITATUD TEENINDUSKESKUSESSE. Kasutage toote parandamisel ainult originaalvaruosi.
HOIATUS
Et vältida raskeid vigastusi, ärge hakake seda toodet kasutama enne, kui olete kasutusjuhendi põhjalikult läbi lugenud ja seda mõistnud. Hoidke see kasutusjuhend alles ja vaadake seda sageli, et tootega jätkuvalt turvaliselt töötada ja õpetada ka teisi, kes seda kasutada võivad.
LUGEGE KÕIK JUHISED LÄBI JA TEHKE NEED ENDALE SELGEKS. Allpool loetletud juhiste mittejärgimine võib lõppeda elektrilöögi, tulekahju ja/või vingugaasimürgitusega, mis omakorda võib põhjustada surma või tõsiseid kehavigastusi.
LUGEGE ENNE SEADME KASUTAMIST LÄBI KÕIK JUHISED.
ÜLDISED OHUTUSNÕUDED
ÄRGE LUBAGE LASTEL EGA VÄLJAÕPPETA ISIKUTEL SEDA SEADET KASUTADA. TUNDKE OMA MASINAT. Lugege hoolikalt kasutusjuhendit. Õppige tundma nii selle masina
kasutamist ja piiranguid kui ka sellega seonduvaid potentsiaalseid ohte.
HOIDKE KAITSED OMA KOHAL ja töökorras. Ärge kunagi kasutage masinat, kui mõni kaitsetest on eemaldatud. Enne iga kasutamist veenduge, et kõik kaitsed toimivad korralikult. EEMALDAGE SEADISTUS- JA MUTRIKVÕTMED. Kujundage endale harjumuseks kontrollida enne masina käivitamist, et kõik seadistus- ja mutrivõtmed on eemaldatud. VIGASTUSTE TEKKIMISE OHU VÄHENDAMISEKS hoidke lapsed ja kõrvalised isikud eemal. Kõik kõrvalised isikud peavad kandma kaitseprille ja olema tööpiirkonnast ohutul kaugusel. HOIDKE TÖÖPIIRKONNAST EEMAL KÕIK INIMESED, eelkõige väikesed lapsed, ning koduloomad. ÄRGE LASKE MOOTORIL TÖÖTADA KINNISES RUUMIS, kuhu võib koguneda ohtlik vingugaas. Värvitu, lõhnatu ja äärmiselt ohtlik vingugaas võib põhjustada teadvusekaotust ja surma. KASUTAGE ÕIGET MASINAT. Ärge püüdke masina või tarvikuga teha tööd, milleks see pole ette nähtud. Ärge kasutage seda muul otstarbel. VALIGE SOBIV TÖÖRIETUS. Ärge kandke lehivaid rõivaesemeid, kindaid, kaelasidemeid ega ehteid. Need võivad takerduda liikuvate osade taha. Valitöödel on soovitatav kanda kummikindaid ja libisemiskindla tallaga jalanõusid. Pikkade juuste puhul kandke ka kaitsvat peakatet. ÄRGE OLGE SEADME KASUTAMISEL PALJAJALU EGA KANDKE SANDAALE VÕI MUID SARNASEID KERGEID JALANÕUSID. Kandke turvalisi jalanõusid, mis kaitsevad teie jalgu ja kindlustavad tasakaalu
Eesti
säilimise ka libedatel pindadel.
OLGE ETTEVAATLIK, ET VÄLTIDA LIBISEMIST JA KUKKUMIST. KANDKE ALATI KULJEKLAPPIDEGA KAITSEPRILLE. Tavalistel prilidel on ainult löögikindlad klaasid, need EI OLE kaitseprillid. - ÄRGE SIRUTAGE END LIIGA KAUGELE VÄLJA EGA SEISKE EBATASASEL ALUSEL. Säilitage alati kindel toetuspind ja tasakaal. KASUTAGE AINULT SOOVITATUD TARVIKUID.
Valede tarvikute kasutamine võib tekitada vigastusohtu.
KONTROLLIGE VIGASTATUD OSI. Enne masina edasist kasutamist tuleb vigastatud kaitse või muu kahjustunud osa hoolikalt kontrollida, veendumaks, et see töötab korralikult ja täidab oma ülesannet. Kontrollige liikuvate osade õiget asendit ja vaba liikumist, osade kahjustusi, kinnitusi ja muid tingimusi, mis võivad tööd mõjutada. Et vältida enda vigastamist, tuleb vigastatud kaitse ja muud osad lasta volitatud teeninduskeskuses korralikult parandada või välja vahetada. ÄRGE KUNAGI JÄTKE TÖÖTAVAT MASINAT JÄRELEVALVETA. LÜLITAGE SEE VÄLJA. Ärge lahkuge masina juurest enne, kui see on täielikult seiskunud. HOIDKE MOOTOR VABA ROHUST, LEHTEDEST JA MÄRDEST, et vähendada tuleohtu. HOIDKE VÄLJALASKETORU VABA VÕÕRKEHADEST. JÄRGIGE TOOTJA SOOVITUSI SEADME PEALE- JA MAHALAADIMISEKS, TRANSPORTIMISEKS JA HOIDMISEKS. HOIDKE MASIN KUIVA, PUHTA NING ÕLI- JA MÄRDEVABANA. Puhastamiseks kasutage alati puhast riidetükki. Ärge kunagi kasutage masina puhastamiseks pidurivedelikke, bensiini, petrooleumi baasil valmistatud tooteid ega muid lahusteid. OLGE TÄHELEPANELIK. Jälgige seda, mida teete, ja kasutage kainet mõistust. Ärge kasutage tööriista siis, kui olete väsinud. Ärge kiirustage. ÄRGE KASUTAGE SEADET, OLLES UIMASTITE, ALKOHOLI VÕI RAVIMITE MÕJU ALL. KONTROLLIGE TÖÖPIIRKONDA ENNE IGA KASUTAMIST. Eemaldage kõik kivid, klaasikillud, naelad, juhtmed ja nöörid, mis võivad vastu lenduda või seadme külge takerduda. ÄRGE KASUTAGE MASINAT, KUI LÜLITI SEDA SISSE EGA VÄLJA EI LÜLITA. Laske vigased lülitid volitatud teeninduskeskuses välja vahetada. Lülitage ENNE PUHASTAMIST, PARANDAMIST JA KONTROLLIMIST mootor välja ja veenduge, et kõik liikuvad osad on seiskunud. Ühendage lahti süüteküünla juhe ja hoidke juhe süüteküünlast eemal
et vältida juhuslikku käivitumist.
VÄLTIGE OHTLIKKU KESKKONDA. Ärge kasutage tööriistu niisketes või märgades kohtades või vihma käes. Hoidke töökoht hästi valgustatud. ÄRGE KUNAGI KASUTAGE TÖÖRIISTA PLAHVATUSOHTLIKUS KESKKONNAS. Mootori käivitamisel normaalselt tekkiv säde võib süüdata gaasid. ÄRGE TÖÖTAGE SUITSETAMISE AJAL EGA LAHTISE TULE LÄHEDAL. ÄRGE KASUTAGE seda masinat öösel, tugeva uduga ega muul ajal, mil nägemisväli võib olla piiratud ning võib olla raske saada selget ülevaadet kogu piirkonnast. - Õppige tundma masina kõiki juhtseadiseid ja õiget kasutamist. Olge ettevaatlik elektriohu suhtes. Kui lõikemehhanism tabab mis tahes võõrkeha või kui masin hakkab tegema ebatavalist müra või vibreerima, lülitage toide välja ja laske masinal seiskuda.
Ühendage süüteküünla juhe süüteküünla küljest lahti ja tehke läbi järgmised sammud:
- kontrollige kahjustuste suhtes;
- kontrollige lahtiste osade suhtes ja pingutage vajadusel;
- laske kõik kahjustatud osad asendada või parandada samasuguste tehniliste andmetega osadega.
Enne järgmisi operatsioone seisake mootor ja ühendage süüteküünla juhe süüteküünla küljest lahti:
- lõikeadme tõmbe seadistamine;
- puhastamine ja ummistuse kõrvaldamine;
- masina kontrollimine, hooldamine või remontimine.
- Ärge hingake sisse kütuseaure, sest need on mürgised.
SPETSIIFILISED OHUTUSNÕUDED
■ HOIDKE SEADET MÕLEMA KÄEGA. ÄRGE TÖÖTAGE kuivade heinte, okste, riidetükkide ega muude tuleohtlike materjalide lähedal. ÄRGE KUNAGI KÄIVITAGE MASINAT, kui selle mis tahes osal on moodustunud jää. ÄRGE KASUTAGE SELLES SEADMES HAPPEID, ALUSEID, LAHUSTEID, TULEOHTLIKKE VEDELIKKE EGA TÖÖSTUSLIKKE LAHUSEID. Need tooted võivad põhjustada kasutajale kehavigastusi ja pöördumatut kahju seadmele. ÄRGE KUNAGI PROOVIGE TEHA MISTAHES SEADISTUSI SEL AJAL, KUI MOOTOR TÖÖTAB (välja arvatud juhtudel, kui tootja on seda spetsiaalselt soovitanud). KUI MOOTOR TÖÖTAB, PEAVAD KAITSEKATTED ALATI PÖÖRLEVAID OSI KATMA.
HOIDKE JAHUTUSOHU SISSEPÄÄSU (trosskaabli märimisseadeldise lähedal) ja mootori summuti poolt vähemalt 1 m kaugusel hoonetest, takistustest ja muudest süttivatest objektidest. HOIDKE MOOTOR EEMAL TULEOHTLIKEST JA MUUDEST OHTLIKEST MATERJALIDEST. HOIDUGE PUUDUTAMAST KUUMI OSI! Summuti ja mootori teised osad lähevad väga kuumaks, seepärast olge ettevaatlik. ÄRGE PUUDUTAGE SÜÜTEKÜÜNLATE JUHTMEID mootori käivitamise ja kasutamise ajal. KONTROLLIGE enne iga kasutamist KÜTUSEOOLIKUID JA ÜHENDUSI lahtioleku ja kütuselekete suhtes. KONTROLLIGE enne iga kasutamist POLTIDE JA MUTRITE KINNIOLEKUT. Lahtine polt või mutter võib põhjustada tõsiseid mootoriprobleeme. KASUTAGE NÄGEMIS- JA KUULMISKAITSET! LISAGE KÜTUST ALATI ÕUES. Ärge kunagi lisage kütust siseruumides või halva ventilatsiooniga kohas. ÄRGE KUNAGI HOIDKE SEADET, MILLE KÜTUSEPAAGIS ON KÜTUST, SELLISTES HOONETES, kus on sellised süüteallikad nagu kuumad veesoojendid ja kütteseadmed, riidekuivatid jmt. KUI KÜTUSEPAAK TULEB TÜHJENDADA, TEHKE SEDA ÕUES. ET VÄHENDADA TULE- JA PÕLETUSHAVADE OHTU, olge kütusega ümberkäimisel hoolikas. See on äärmiselt tuleohtlik. ÄRGE KÜTUSE KÄSITSEMISE AJAL SUITSETAGE. TANKIGE ENNE MOOTORI KÄIVITAMIST. Ärge kunagi eemaldage kütusepaagi korki ega lisage kütust siis, kui mootor töötab või see on veel kuum. KEERAKE KORK AEGLASELT LAHTI, et alandada rõhku ja vältida kütuse mahavoolamist. KEERAKE KÕIK KÜTUSEPAAGI JA MAHUTITE KORGID TURVALISELT KINNI. PÜHKIGE SEADMELT ÄRA MAHAPRITSINUD KÜTUS. Enne mootori käivitamist liikuge vähemalt ühe meetri kaugusele tankimiskohast. KUI KÜTUST ON MAHA LÄINUD, ärge püüdke mootorit käivitada, vaid liikuge mahavoolamiskohast eemale ja vältige mis tahes süüteallika tekitamist seni, kui kütuseaurud on hajunud. ÄRGE PÜÜDKE MAHAVOOLANUD KÜTUST MINGIL JUHUL ÄRA PÕLETADA. LASKE MOOTORIL ENNE KÄIVITAMIST MAHA JAHTUDA. HOIDKE KÜTUST JAHEDAS JA HÄSTI ÕHUTATUD KOHAS, turvaliselt eemal sädemeid ja/või leeki tekitavatest seadmetest. HOIDKE KÜTUST selleks spetsiaalselt loodud MAHUTITES.
Tühjendage kutusepaak ja kinnitage seade enne selle sõidukiga transportimist liikumahakkamise vastu. Kasutage masina parandamisel ainult RYOBI identseid originaalvaruosi. Muude varuosade kasutamine võib olla ohtlik ning seadme rikkuda. Kindlustage vähemalt 1 m pikkune vahemaa süttivatest materjalidest. Hoidke need juhised alles! Lugege neid sageli ja õpetage ka teistele kasutajatele. Seadet kellelegi laenates andke kaasa ka juhised. - Ärge kunagi kasutage seadet ilma kohal ja heas korras oleva kaitseta. Hoidke tööpiirkond puhas juhtmetest, naeltest, traatidest, klaasist, kividest ja prügist. - Ärge lõigake kõvu esemeid, sest see võib põhjustada vigastusi või kahjustada trimmerit. - Ärge minge töötava trimmeriga üle tee, kaasa arvatud üle kruusatee. Seadme kasutajana olete te vastutav töö piirkonnas viibivate kolmandate isikute eest. Tööriista kasutamisel hoidke seda alati kindlalt mõlema käega. Veenduge, et teie jalgealune on kindel, eriti kui kasutate redelit või treppi. Ärge puudutage terasid! Hoolitsege selle eest, et hoiate tööriista mõlemast käepidemest ning et olete hästi tasakaalus, raskus võrdselt mõlemale jalale jaotatud. Hoidke lõikesüsteemi vööpiirkonnast allpool. Hoidke sõrmi ja muid kehaosi lõiketerast eemal.
ETTEVAATUST
Seadme mõned osad võivad töötamisel kuumeneda.
Tutvuge ümbrusega ja olge tähelepanelik võimalike ohtude suhtes, mida te ei pruugi märgata masina müra tõttu. - Ärge kunagi haarake tööriista terast. Suured temperatuurikõikumised võivad põhjustada kondensaatvee tekkimist tööriista sees. Laske seadmel enne kasutamist tööpiirkonna temperatuuriga kohaneda. Laske tööriistal töötada õige kiirusega. Ärge koormake seda üle. - Ärge kasutage mittetäielikku või ilma loata ümber ehitatud masinat. Seisake mootor ja ühendage lahti süüteküünla juhe. Kandke trimmerit käepidemetest ja hoidke käed terast eemal. Transportimise ja hoiustamise ajaks katke seade alati kaanega. - Ärge püüdke masinat parandada, kui teil puudub selleks vastav kvalifikatsioon.
Eesti
- Ärge kasutage vigastatud või väga kulunud lõikemehhanismiga masinat. Tuleohu vähendamiseks hoidke mootor ja summuti vaba prügist, lehtedest ja üleliigsest määrdeainest. Masinat kasutades veenduge alati, et kõik käepidemed on õigesti kinnitatud.
- Tehke endale selgeks, kuidas masinat hädaolukorras kiiresti seisata.
TEHNILISED OMADUSED
Kütusekulu (vastavalt ISO standardile 8893) mootori maksimaalse jõudluse juures .........0,51 l/h
Erikütusekulu (vastavalt ISO standardile 8893) mootori maksimaalse jõudluse juures.0,76 l/h
Kütusepaagi mahutavus 0,31
Lõiketera tüüp ... Ühekordne, edasi-tagasi liikuv. Tera pikkus 60 cm
Mõõdetud helirõhk (vastavalt EN
ISO standarditele 3744:1995, ISO 11094:1991) .112,1 dB(A)
Garanteeritud müratase 113 dB(A)
KIRJELDUS
- Kaitse
- Eesmine käepide
- Lukustuskuvi
- Kütusepaagi kork
- Süütekapsel
- Tagumine käepide
- Päästiku lukk
- SISSE/VÄLJA lüliti
- Päästik
- Starteri käepide
- Lõiketera
- Ohuklapi hoob
- Kinnitid
- Kinnitid
KOKKUPANEK
HOIATUS
Kui mõni osa on puudu, ärge kasutage tööriista enne, kui puuduvad osad on asendatud. Vastasel juhul võite saada raskeid kehavigastusi.
HOIATUS
Ärge muutke tööriista ega looge lisatarvikuid, mida selle tööriista puhul pole soovitatud kasutada. Iga selline muudatus on väärkasutus ning võib viia ohtlike olukordade ja tõsiste kehavigastusteni.
HOIATUS
Et vältida juhuslikku käivitumist, mis võib põhjustada tõsiseid kehavigastusi, ühendage osade kokkupanemisel mootori süüteküünla juhe alati süüteküünla küljest lahti.
ETTEVAATUST
Mis tahes katse käivitada mootorit ilma määrdeainet lisamata põhjustab mootori rikkimineku.
HOIATUS
Bensiin ja selle aurud on äärmiselt tule- ja plahvatusohtlikud. Olge bensiini käsitsemisel hoolikas, et vältida tõsiseid kehavigastusi ja vara kahjustamist. Hoidke eemale süüteallikatest, käsitsege bensiini ainult õues, ärge tankimise ajal suitsetage ja pühkige mahapritsinud bensiin kohe ära.
Töö
HOIATUS
Ärge muutuge pärast toote kasutamaõppimist hooletuks. Pidage meeles, et hooletus võib murdosa sekundi jooksul viia tõsiste õnnetusteni.
HOIATUS
Kandke motoriseeritud tööriistade kasutamisel alati kaitseprille. Vastasel juhul võite saada raskeid vigastusi silma lendavate objektide tõttu.
HOIATUS
Ärge kasutage lisaseadmeid ega tarvikuid, mida tootja pole selle tööriista jaoks soovitanud. Selliste lisaseadmete või tarvikute kasutamine võib põhjustada raskeid kehavigastusi.
KÜTUSE SEGAMINE (Joonis 2)
Sellel tootel on kahetaktiline mootor, mis vajab bensiini ja kahetaktilise õli eelnevat segamist. Segage pliivaba bensiin ja kahetaktiline õli puhtas bensiinikonteineris. Mootori tööks on vajalik pliivaba autobensiin oktaanarvuga 87 või enam. - Ärge kasutage bensiinijaamadest saadud õli ja bensiini segusid, need on mõeldud kasutamiseks mopeedides, mootorratastes jne. - Kasutage üksnes sünteetilist kahetaktilise mootori õli. Ärge kasutage automootori ega kahetaktilise paramootori õli. Segage 2% sünteetilist kahetaktilise mootori õli bensiini sisse. Suhe on 50:1. Segage kütust põhjalikult ja korrake segamist ka enne iga tankimist. Segage kütust väikestes kogustes. Ärge segage koguseid enam kui 30-päevaseks kasutamiseks. Soovitav on kasutada kütusestabilisaatorit sisaldavat õli.
PAAGI TÄITMINE
■ Asetage hekitrimmer küljele, nii et kütusekork on suunatud ülespoole. Saastumise vältimiseks puhastage paagi korgi ümbrus. Keerake kork aeglaselt lahti, et alandada rõhku ja vältida kütuse mahavoolamist. Puhastage ja kontrollige tihendit. Valage kütusesegu ettevaatlikult paaki. Vältige mahaloksumist. Enne korgi tagasipanemist puhastage paak. - Asetage kork kohe tagasi ja pingutage käsitsi. Pühkige ära mahavoolanud kütus. Enne mootori käivitamist liikuge vähemalt üheksa meetri kaugusele tankimiskohast.
Märkus: Uue mootori puhul on suitsu eraldumine normaalne esimese kasutuskorra ajal ning vahetult pärast seda.
HOIATUS
Enne tankimist lülitage alati mootor välja. Ärge lisage kütust töötavale või kuumale mootorile. Enne mootori käivitamist liikuge vähemalt üheksa meetri kaugusele tankimiskohast. Ärge suitsetage.
1 liiter + 20 ml = 2 liitrit + 40 ml = 3 liitrit + 60 ml = 4 liitrit + 80 ml = 5 liitrit + 100 ml = 50:1 (2%)
KÄIVITAMINE JA SEISKAMINE (Joonis 3)
HOIATUS
Kui mootor käivitub sukustatud päästkuga, siis liketerad liiguvad. Hoidke keha, esemed ja takistuse liketeradest eemal. Selle hoiatuse eiamine voib kaasa tuua tõsiseid kehavigastusi.
PÖORDKAEPIDE (Joonis 4)
Käepideme pöoramiseks:
Lulitage mootor valja. Laske päästiklahti. Tommake nupp tagasi ja hoidke seda. Pöörake käepidet paremale või vasakule. Vabastage poordkaepidemenupp. Pörake käepidet, kuni see lukustub omahokale 45° voi 90° asendis.
MÄRKUS: Trimmer tõtab uksnes ühes nendest lukustatud asenditest. Käepde on lukustatud, kui põördkäepideme nupp on kindlalt paigas ega ole välja tōmmatud ning käepde ei liigu enam kummalegi poole.
TRIMMERIGA TÖTAMINE (Joonis 5)
HOIATUS
Lugege lōiketera ohutut kasutamist puudutavat ohutusinfot. Ohutu kasutamise tagamiseks tuleb terade puhul olla vāga ettevaatlik. Vt Spetsifilised ohutusjuhised.
HOIATUS
Hoidke hekitrimmeri käepidemetest alati kinni mōlema kāega. Årge kunagi hoidke ühe käega kinni pōsastest ja teisega trimmerist. Selle hoitiatee eiramine vöib kaasa tuua tōsiseid kehavigastusi.
HOIATUS
Puhastage toöpiirkond enne iga kasutamist. Eemaldage köik sellised esemed nagu kaablid, lambid, juhtmed ja noörid, mis voivad lõiketera külge takerduda.
Eesti
Too
HOIATUS
Kasutage toote parandamisel ainult originaalvaruosi. Muude varuosade kasutamine võib olla ohtlik ning seadme rikkuda.
HOIATUS
Kandke selle toote kasutamisel alati küljeklappidega kaitseprille. Kui töötamisel tekib tolmu, kandke tolmumaski.
HOIATUS
Lülitage enne seadme kontrollimist, puhastamist või parandamist mootor välja. Oodake, kuni kõik liikuvad osad on peatunud, ühendage lahti süüteküünla juhe ja viige see süüteküünlast eemale. Nende ohutuseeskirjade mittejärgimine võib kaasa tuua raskeid kehavigastusi või vara kahjustamise.
ÜLDINE HOOLDUS
Vältige plastmassosade puhastamisel lahustite kasutamist. Enamik plastmassi ei talu mitmesuguseid kaubandusvõrgus müüdavaid lahusteid, mis võivad neid kasutamisel kahjustada. Kasutage mustuse, tolmu, õli, määrde jne kõrvaldamiseks puhast lappi.
HOIATUS
Ärge laske plastmassosadel puutuda kokku pidurivedeliku, bensiini, petrooleumi, söövitava õli või muu taolisega. Kemikaalid võivad plastmassi kahjustada, nõrgestada või hävitada ning see võib lõppeda raske kehavigastusega.
HOIATUS
Lõiketerad on teravad. Kandke lõiketerasõlme käsitsedes libisemist vältivaid tugevaid kindaid. Lõiketerade käsitsemisel ärge asetage käsi või sõrmi nende vahele või mis tahes kohta, kus need võivad saada muljuda või lõigata. ÄRGE KUNAGI puudutage lõiketerasid ega hooldage seadet, kui süüteküünla juhe on lahti ühendamata.
LÕIKETERADE VÄLJAVAHETAMINE (joonis 6)
LÕIKETERA ÕLITAMINE (joonis 7)
MÄRKUS: Ärge kunagi õlitage siis, kui see töötab!
ÕHUFILTRI PUHASTAMINE (joonis 8)
Eemaldage ohufiltri kaas, lükates riivi pöidlaga allapoole ning tõmmates kergelt kaanest. Puhastamiseks puhuge kergelt ohufiltri sõela. Vahetage välja ohufiltri kaas, asetades kaane all asuvad sakid ohufiltri aluse külge. Lükake kaant üles, kuni see kindlalt oma kohale asetub.
KÜTUSEPAAGI KORK
HOIATUS
Lekkiv kork on tuleohtlik ja tuleb viivitamatult välja vahetada. Vahetamata jätmine võib põhjustada tulekahju ja raskeid kehavigastusi.
SÜÜTEKÜÜNAL (joonis 9)
Sellel mootoril on 0,63 mm elektroodivahega Champion RCJ-6Y süüteküünal. Kasutage samasugust süüteküünalt ja vahetage see välja kord aastas.
HOIATUS
Olge ettevaatlik, et mitte süüteküünla keerme üle keerata. Keerme rikkumine kahjustab toodet tõsiselt.
VÄLJALASKETORU JA SUMMUTI PUHASTAMINE
Sõltuvalt kütuse tüübist, õli tüübist ja kogusest ning kasutustingimustest võib väljalasketorusse ja summutisse koguneda tahma ja jääke. Kui märkate, et seadme võimsus väheneb, tuleb need jäägid eemaldada, et taastada seadme jõudlus. Soovitame selle töö lasta teha vastava väljaõppega spetsialistidel.
SÄDEMEPÜÜDUR
Summuti on varustatud selle sees paikneva sädemevaatliku kattega. Pikaajalise kasutamise tagajärjel võib kate määrduda ning vajadusel tuleb summuti volitatud esinduses välja vahetada.
HOIULEPANEK (ÜHEKS KUUKS VÕI KAUEMAKS) (joonis 10)
■ Kallake kogu kütus paagist bensiini jaoks sobivasse nõusse. Laske mootoril töötada kuni peatumiseni. Eemaldage hekitrimmeril igasugune võõrmaterjal ja mustus. Säilitage hoiatus ohutus ruumis laste käeulatusest eemal. Hoidke eemal süttivatest ainetest nagu kemikaalid ja jahtumisvahendid. Järgige kõiki kütuse turvalise säilitamise ja käsitsemise riiklikke ja kohalikke eeskirju. Pange enne seadme transportimist või hoiulepanekut alati lõiketerale kate peale.
Eesti
VEAOTSING
KUI SIINKIRJELDATUD ABINÕUDEST POLE KASU, PÖÖRDUGE VOLITATUD ESINDAJA POOLE.
| PROBLEM | VOIMALIK PÖHJUS | LAHENDUS |
| Mootor ei käivitu | 1. Süüde puudub | 1. Kontrollige süüdet. Eemaldage süütekūnval. Asetage süütekūnla kork tagasi ja pange süütekūnval metallilindrisse. Tömmake starteri nöörist ja jälgige, kas süütekūnla otsas on säde. Kui säde puudub, korrake katset uue süütekūnlaga. |
| 2. Kütus on otsas. | 2. Lükake süütekapslit allapoole, kuni see tätub kütusega. Kui kapsel ei tättu, on kütuse etteandesüsteem ummistunud. Pöörduge esindusse. Kui kapsel tättub, vöib see mootor üle ujutada (vt järgmine punkt). |
| 3. Mootor on üle ujutatud. | 3. Tömmake starterit kolm korda, nii et öhuklapi hoob on asendis “R”. Kui mootor ei käivitu, liigatage öhuklapi hoob asendisse “L” ja käivitage uesti. Kui mootor ikka ei käivitu, korrake sama toimingut uue süütekūnlaga. |
| 4. Starteri nöör liigub raskemini kui varem. | 4. Pöörduge esinduse poole. |
| Mootor käivitub, kuid ei kiirenda. | Mootori soojenemine võtab aega umbes kolm minutit. | Laske mootoril täielikult soojeneda. Kui mootor kolme minuti pärast ei kiirenda, pöörduge teenindusse. |
| Mootor käivitub, kuid ei tööta tãiskirusel poolavatud öhuklapiga. | Karburaator vajab reguleerimist. | Pöörduge esinduse poole. |
| Mootor ei jöua tãispöreteni ning suitseb | 1. Kontrollige kütusesegu. | 1. Kasutage värsket kütust ja öiget sunteetilist kahetaktilist ölisegu. |
| 2. Öhufilter on puhasamata. | 2. Puhistage öhufilter. Lugee selles juhendis eespool paiknevat jaotist “Öhultiltri puhasamine”. |
| 3. Sädemepüüdur on puhasamata. | 3. Pöörduge esinduse poole. |
| Mootor käivitub ja kirendab, kuid ei tööta tühikäigul | Karburaatori tühikäigukruvi vajab seadistamist. | Keerake tühikäigukruvi päripäeva, et tühikäigukirust suurendada (joonis 11). |
MÄRKUS: Kui Teie seadmel esineb rikkeid, mille puhul juhendis nõutakse karburaatori reguleerimiskruvi pööramist päripäeva ja kui karburaatorit pole trimmeri ostmisest alates seadistatud, tuleks seade viia parandamiseks volitatud esindusse. Enamikul juhtudest on nõela seadistamine esinduse spetsialistile lihtne ülesanne.
Lietuviškai
SÜMBOLID
Kõikidel Ryobi toodetel on alates edasimüüja poolt koostatud ja kasutajale antud esialgsel arvel seatud kuupäevast kehtiv nelja (24) kuu pikkune garantii tootmisdefektide ja vigaste detailide suhtes. Garantii alla ei kuulu seadme kulumine, ebaõigest kasutamisest või hooldamisest ja ülekoormusest põhjustatud rikked ning sellised kulu- ja varuosad nagu akud, elektrilambid, terad, tihendid, kettad jne. Garantii ajal juhtunud rikke puhul tooge LAHTI VÕTMATA seade koos ostukviitungiga lähima edasimüüja või Ryobi volitatud esindaja juurde.
See garantii ei mõjuta mingil moel Teie seaduslikke õigusi vigaste toodete suhtes.
Eespool nimetatud garantii on kehtiv üksnes Ühendkuningriigis, Euroopa Liidus ja Austraalias. Teiste riikide puhul võib kehtida teistsugune garantii. Garantii tingimuste täpsustamiseks palume lahkesti pöörduda kohaliku edasimüüja poole.
LT
GARANTII - SÄLITAMINE
Et kindlustada EEC direktiivide tervisekaitse- ja ohutusnõuete korrektset rakendamist, võta arvesse järgmisi Euroopa Liidu ja/või kohalikke standardeid ja/või tehnilisi kirjeldusi:
EN 774:1996+A1+A2+A3/prEN 10517:2003, EN ISO 3744:1995, ISO 11094:1991, EN ISO 12100-1:2003, EN ISO 12100-2:2003, EN 563:1994, EN 294:1992, ISO 3864-1:2002, ISO 3864-2:2004.
Me kinnitame, et see toode vastab välitingimustes kasutatavate seadmete müra kohta käivate liikmesriikide seaduste ühtlustamise direktiivi 2004/14/EÜ (koos muudatusega 2005/88/EÜ) nõuetele. See toode on hinnatud kooskõlas olevaks välitingimustes kasutatavate seadmete müra kohta käivate liikmesriikide seaduste ühtlustamise direktiiviga 2004/14/EÜ (koos muudatusega 2005/88/EÜ) SLG PRUEF-UND ZERTIFIZIERUNGS GMBH tehtud kontrollimuse alusel.
Mõõdetud helirõhk (dB (A)): 112,1
Garanteeritud müratase (dB(A)): 113
Väljaandmise aeg: 12/2007
Tehnilisi dokumente haldab Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N.T., Hong Kong.
Deklareeritud 12/2007 Homelite Far East Co Ltd.
EB vastavusdeklaratsioon
