NÁVOD K OBSLUZE RHT2660DA RYOBI
| SYMBOL | NÁZEV SYMBOLU | VÍZNAM SYMBOLU |
| Bezpečnostní symbol | Upozorůje na nebezpečí ohrožujici zdraví uživotele. |
| Přěctěte si pečlivě námod k obsluze. | Abyste omezili riziko Úrazu, je nutné dobre si přěcíst bezpečnostní tkoryný uvedené v tomto námodu a uvědomit si jejich vyžnam. |
| Při práci používejte ochranné brýle, sluchovou ochranu a přilbu. | Při práci používejte ochranné brýle a chránicě sluchu. |
| Stříhaci lišta | Ruce ponechejte v dostatečné vzdálenosti od lišty, která je velmi ostrá. |
| Stroj držte oběma rukama | Benzínový plostřīh držte pevně oběma rukama. |
| Stroj nenechávejte v blízkosti nepovolaných osob | Přihlížejici osoby se musí zdržovat ve vzdálenosti alespón 15 m od pracovní zony. |
| Zákaz kouřeni | Při míchání benzínu a plnéni benzínové nádrže nekuřte. |
| Benzín | Používejte pouze bezolovnatý benzín pro motorová vozidla s oktanovým Číslem 87 ([R + M] / 2) nebo vice. |
| Olej | Používejte syntetické oleje pro dvoudobé motory se vzduchovým chlazením. |
| Směs benzín + olej | Před doplněnín paliva do nádrže palivovou směs dobrě promíchejte. |
| Spínač/vypínač | Spínač k zapnutí/vypnutí stroje I = ZAPNUTO (ON) O = VYPNUTO (OFF) |
| Upozornění na nebezpečí yvsoké vlhkosti | Chraťte stroi přěd dešťém a vlhkem. |
Čeština

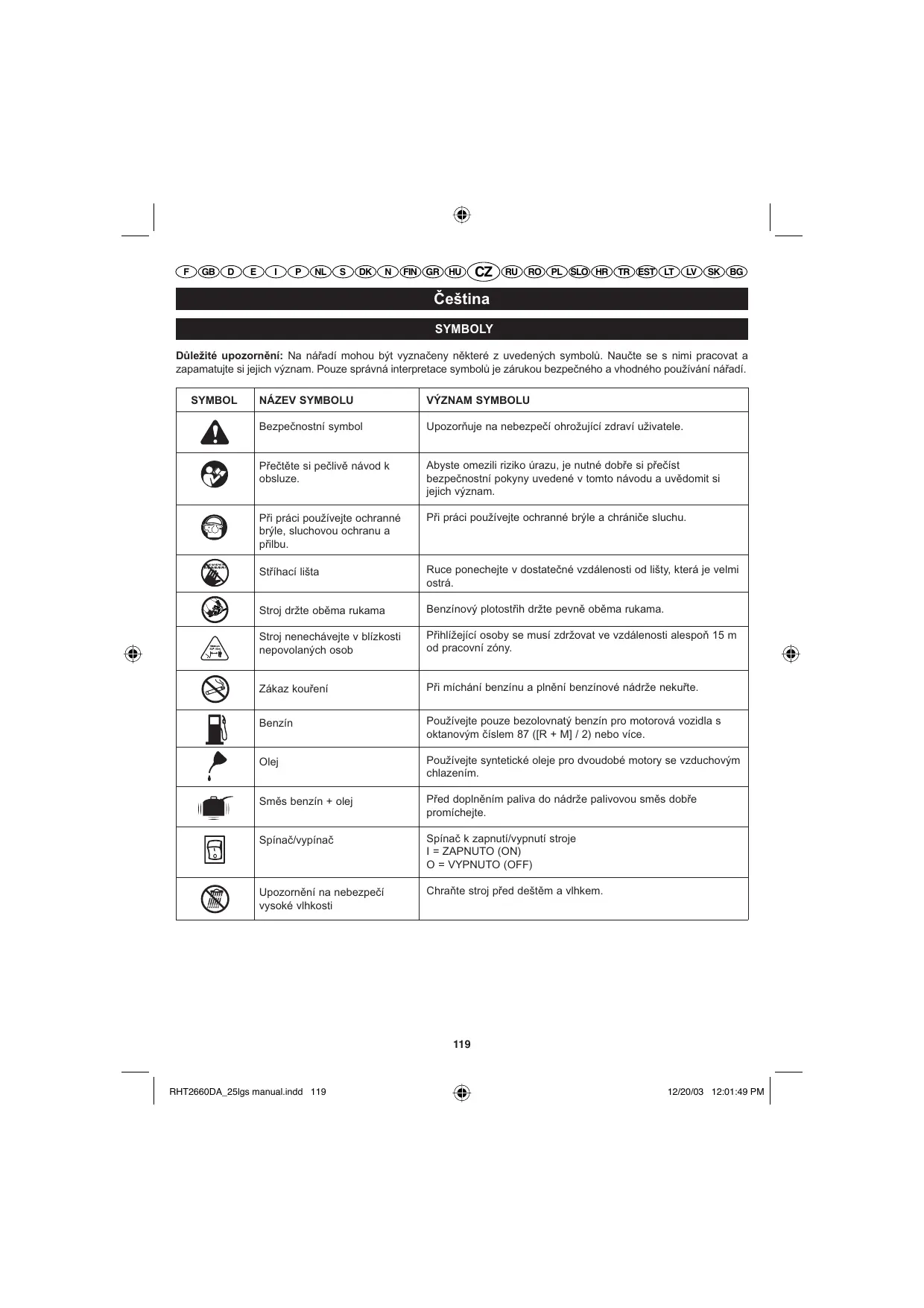

SYMBOLY
Následující symboly a jejich názvy slouží k pochopení úrovně nebezpečí, které existuje při používání tohoto zahradního nářadí.
| SYMBOL | NÁZEV SYMBOLU | VÍZNAM SYMBOLU |
| NEBEZPEČI | upozorůje na velmi nebezpečnou situaci, která műze zpúsobit smrtelný uraz nebo vázné zraněni. |
| UPOZORNÉNI | upozorůje na potenciálné nebezpečnou situaci, která műze zpúsobit vázné zraněni. |
| VAROVÁNÍ | upozorůje na potenciálné nebezpečnou situaci, která műze zpúsobit úmu na zdraví. |
| VAROVÁNÍ | (bez bezpečnostního symolu) upozorůje na potenciálné nebezpečné situace, které mohou zpúsobit materiálné škody. |
ÚDRŽBA
Údržba stroje musí být pečlivá. Předpokladem správné údržby je dobrá znalost stroje: veškeré opravy musí být prováděny odborníkem s příslušnou technickou kvalifikací. Doporučujeme vám opravy stroje svěřit technikům v nejbližší AUTORIZOVANÉ SERVISNÍ OPRAVNĚ. Při výměně dílů je nutné použít pouze originální náhradní díly.
UPOZORNĚNÍ
Před použitím stroje si pozorně přečtěte tento návod k obsluze a ujistěte se, že jsou všechny pokyny jasné. Návod pečlivě uschovejte, abyste ho mohli při práci konzultovat a informovat případné další uživatele.
TYTO POKYNY PEČLIVĚ USCHOVEJTE.
UPOZORNĚNÍ
PŘEČTĚTE SI POZORNĚ NÁSLEDUJÍCÍ POKYNY A UVĚDOMTE SI JEJICH VÝZNAM.
Nedodržení uvedených pokynů může způsobit úraz elektrickým proudem, požár a/nebo otravu oxidem uhelnatým, která může mít smrtelné nebo vážné následky.
NEŽ ZAČNETE STROJ POUŽÍVAT, PŘEČTĚTE SI VŠECHNY POKYNY.
VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY
NENECHÁVEJTE DĚTI A OSOBY, KTERÉ NEMAJÍ
ZKUŠENOSTI S MANIPULACÍ ZAHRADNÍHO NÁŘADÍ, PRACOVAT S TÍMTO STROJEM.
DŮKLADNĚ SE SEZNAMTE S JEDNOTLIVÝMI ČÁSTMI STROJE. Přečtěte si pečlivě návod k obsluze. Důkladně si přečtěte informace týkající se používání stroje, jeho omezení a seznamte se s možnými nebezpečími, kterých je nutné se vyvarovat. UJISTĚTE SE, ŽE JSOU BEZPEČNOSTNÍ PRVKY NA SVÉM MÍSTĚ A ŽE JSOU PLNĚ FUNKČNÍ. Pokud chybí ochranný kryt nebo kryt stroje, stroj nepoužívejte. Před každým použitím zkontrolujte správnou funkčnost všech bezpečnostních prvků. ODSTRANTE UTAHOVACÍ KLÍČE. Před každým použitím stroje zkontrolujte, zda jste nezapomněli odstranit veškeré utahovací klíče. ABYSTE OMEZILI RIZIKO ZRANĚNÍ, nedovolte dětem a přihlížejícím osobám stát v blízkosti pracovní zóny. Osoby zdržující se ve vaší blízkosti musí mít ochranné brýle a zůstat v bezpečné vzdálenosti od pracovního místa. V PRACOVNÍ ZÓNĚ NESMÍ STÁT ŽÁDNÉ OSOBY, zejména děti a domácí zvířata. NEPOUŽÍVEJTE STROJ VE STÍSNĚNÉM PROSTORU, kde se mohou hromadit nebezpečné plyny oxidu uhelnatého. Oxid uhelnatý je bezbarvý a mimořádně nebezpečný plyn, bez zápachu, který může způsobit bezvědomí nebo smrt. PRACOVNÍ NÁSTROJ VYBÍREJTE PODLE POVAHY PRÁCE. Stroj nepřetěžujte. Používejte stroj pouze k účelům určeným výrobcem. NOSTE VHODNÝ PRACOVNÍ ODĚV. Při práci nenoste volný oděv, rukavice, kravatu ani šperky. Mohly by se zachytit do pohybujících se částí stroje. Při práci venku vám doporučujeme používat ochranné
rukavice a protiskluzovou obuv. Pokud máte dlouhé vlasy, chraňte je vhodnou pokrývkou hlavy.
NEOBSLUHUJTE STROJ S BOSÝMA NOHAMA, NEPRACUJTE V SANDÁLECH ANI V PODOBNĚ LEHKÉ OBUVI. Noste ochrannou obuv, která ochrání vaše nohy a sníží riziko uklouznutí na kluzkém povrchu. DÁVEJTE POZOR, ABYSTE NEUKLOUZLI NEBO NESPADLI. PŘI PRÁCI VŽDY POUŽÍVEJTE UZAVŘENÉ OCHRANNÉ BRÝLE. Klasické dioptrické brýle jsou pouze tvrzené a nestačí k ochraně očí, dioptrické brýle NEJSOU ochranné brýle. NENATAHUJTE RUCE PŘÍLIŠ DALEKO ANI NESTOJTE NA NESTABILNÍM PODKLADU. Stůjte pevně oběma nohama na zemi. POUŽÍVEJTE POUZE DOPORUČENÉ PŘÍSLUŠENSTVÍ. Používání nevhodného příslušenství může být příčinou závažného zranění. ZKONTROLUJTE, ZDA ŽÁDNÁ ČÁST STROJE NENÍ POŠKOZENA. Než budete pokračovat v práci, zkontrolujte, zda je poškozený díl stroje provozuschopný a plně funkční. Zkontrolujte, zda jsou pohyblivé části nářadí souběžné a zda pracují správně. Zkontrolujte, zda žádný díl není zlomený. Zkontrolujte správnost montáže stroje a funkčnost všech dílů, které mohou narušit bezpečný provoz. Opravu nebo výměnu bezpečnostního prvku nebo jakéhokoliv jiného dílu je nutné svěřit odborníkům v autorizované servisní opravně, abyste zabránili riziku zranění. NIKDY NENECHAVEJTE ZAPNUTÝ STROJ BEZ DOZORU. VYPNĚTE HO. Pokud je po vypnutí stroje ještě některá z pohybujících se částí v pohybu, nikdy se od stroje nevzdalujte. DÁVEJTE POZOR, ABY SE DO MOTORU NEDOSTALA TRÁVA, LISTÍ NEBO SE NEHROMADILO MAZIVO. Vyhnete se tak nebezpečí požáru. DÁVEJTE POZOR, ABY SE DO VÝFUKU NEDOSTALY CIZÍ PŘEDMĚTY. DODRŽUJTE POKYNY VÝROBCE TÝKAJÍCÍ SE BEZPEČNÉHO PLNĚNÍ, VYPRAZDŇOVÁNÍ, TRANSPORTU A SKLADOVÁNÍ STROJE. UDRŽUJTE STROJ SUCHÝ, ČISTÝ (BEZ STOP PO OLEJI A MAZIVU). K čištění používejte čistý hadr. K čištění stroje nepoužívejte brzdovou kapalinu, benzin ani žádné jiné přípravky na bázi nafty nebo silných ředidel. BUĎTE STÁLE OPATRNÍ A MĚJTE STROJ POD KONTROLOU. Pozorně sledujte, co děláte, a řiďte se zdravým rozumem. Stroj nepoužívejte, pokud cítíte únavu. Při práci nespěchejte. NEPOUŽÍVEJTE STROJ, POKUD JSTE POD
VLIVEM ALKOHOLU, DROG NEBO UŽÍVÁTE-LI LÉKY SNIŽUJÍCÍ POZORNOST.
■ PŘED KAŽDÝM POUŽITÍM ZKONTROLUJTE PRACOVNÍ ZÓNU. Odstraňte kameny, střepy, hřebíky, kovové kabely, smyčky a ostatní předměty, které by mohly uvíznout ve stroji, nebo by mohlo dojít k jejich vymrštění při provozu stroje. STROJ NEPOUŽÍVEJTE, POKUD JE POŠKOZENÝ SPÍNAČ A STROJ NELZE ZAPNOUT ČI VYPNOUT. Poškozený spínač je nutné nechat vyměnit v autorizovaném servisu. PŘED ČIŠTĚNÍM, OPRAVOU NEBO PROHLÍDKOU STROJE vypněte motor a ujistěte se, že jsou všechny pohybující se části stroje v klidu. Odpojte kabel zapalovací svíčky a ponechte ho v dostatečné vzdálenosti od svíčky, aby nemohlo dojít k nechtěnému spuštění stroje. VYVARUJTE SE PRÁCI V RIZIKOVÉM PROSTŘEDÍ. Elektronářadí a elektrické stroje nepoužívejte ve vlhkém nebo mokrém prostředí a zásadně je nenechávejte na dešti. Zabezpečte dostatečné osvětlení pracovní plochy. TENTO STROJ NEPOUŽÍVEJTE V PROSTŘEDÍ S NEBEZPEČÍM VÝBUCHU. Jiskření motoru může způsobit vznícení hořlavých par. NEPOUŽÍVEJTE STROJ, POKUD KOUŘÍTE NEBO V BLÍZKOSTI OTEVŘENÉHO OHNĚ. STROJ NEPOUŽÍVEJTE VE TMĚ, V MLZE a za podmínek, kdy je vaše viditelnost omezená a kdy nevidíte přesně, co děláte. Seznamte se s výrobkem, jeho funkcemi a možnostmi použití. - Nepracujte v blízkosti vysokonapěťového vedení. - Pokud střihací lišta narazí na tvrdý předmět, nebo pokud stroj začne nepřirozeně vibrovat či vydávat podivný zvuk, vypněte motor a počkejte, dokud se stroj nezastaví. Pak odpojte kabel svíčky a postupujte podle následujících pokynů:
- Zkontrolujte, zda stroj není poškozený.
- Zkontrolujte, zda některé prvky stroje nejsou uvolněné. Pokud ano, utáhněte je.
- Poškozené díly nechte opravit nebo vyměnit za nové se stejnými funkčními vlastnostmi.
Vypněte motor a odpojte kabel zapalovací svíčky:
- při seřizování pracovní polohy nebo nastavení střihací lišty;
- před čištěním stroje nebo uvolněním uvíznutého předmětu;
- před prováděním kontroly, údržby nebo seřízením stroje. Nevdechujte benzínové výpary, jsou jedovaté.
SPECIFICKÉ BEZPEČNOSTNÍ POKYNY
BENZÍNOVÝ PLOTOSTŘIH VŽDY DRŽTE OBĚMA RUKAMA. Nepoužívejte tento stroj v blízkosti suchého křoví, suchých větví, látek nebo jakéhokoli jiného hořlavého materiálu. NIKDY NESTARTUJTE MOTOR, pokud se na některé části stroje vytvořila námraza. S tímto strojem nepoužívejte kyseliny, alkalické přípravky, rozpouštědla, hořlavé látky nebo průmyslové roztoky. Tyto produkty mohou způsobit fyzické zranění obsluhy nebo nevratné poškození stroje. NIKDY SE NESNAŽTE DĚLAT JAKÉKOLIV ÚPRAVY ZA CHODU MOTORU (kromě případů doporučených výrobcem). OCHRANNÉ KRYTY MUSÍ VŽDY ZAKRÝVAT OTÁČEJÍCÍ SE ČÁSTI, POKUD JE ZAPNUTÝ MOTOR. Přívod chladicího vzduchu (oblast startéru) a výfuk z motoru musí být alespoň 1 metr od budov a hořlavých předmětů. MOTOR MUSÍ BÝT V BEZPEČNÉ VZDÁLENOSTI OD HOŘLAVÝCH A JINÝCH NEBEZPEČNÝCH LÁTEK. NEPŘIBLIŽUJTE SE K HORKÝM ČÁSTEM STROJE. Výfuk a ostatní části motoru mohou dosahovat značných teplot. Buďte velmi opatrní. NEDOTÝKEJTE SE ZAPALOVACÍ SVÍČKY ANI KABELU při startování a obsluze stroje. - Před každým použitím ZKONTROLUJTE PALIVOVÉ HADICE A SPRÁVNOST NAPOJENÍ A UJISTĚTE SE, ŽE SPOJE NEJSOU UVOLNĚNÉ A NEUNIKÁ PALIVO. Před každým použitím ZKONTROLUJTE UTÁŽENÍ MATIC A ŠROUBŮ. Povolený šroub nebo matice mohou způsobit vážné problémy na motoru. POUŽÍVEJTE OCHRANNÉ BRÝLE A CHRÁNIČE SLUCHU. PALIVO DOPLŇUJTE VŽDY VENKU. Nikdy nedoplňujte palivo v místnosti nebo v nedostatečně větraném prostoru. NIKDY NESKLADUJTE BENZÍNOVÝ PLOTOSTŘIH S PALIVEM V PALIVOVÉ NÁDRŽI UVNITŘ BUDOVY, v blízkosti zdrojů horké vody, konvektorů nebo sušiček prádla, které by mohly přispět ke vzniku požáru. PALIVOVOU NÁDRŽ VYPRAZDŇUJTE VŽDY VENKU. ■ ABYSTE SNÍŽILI RIZIKO POŽÁRU A POPÁLENIN, při manipulaci s palivem buďte opatrní. Palivo je extrémně hořlavá látka. PŘI MANIPULACI S PALIVEM NIKDY NEKUŘTE. PALIVO DOPLŇUJTE PŘED NASTARTOVÁNÍM MOTORU. Nikdy neodšroubovávejte uzávěr palivové
nádrže ani nedolívejte palivo, pokud je motor zapnutý nebo pokud je ještě horký.
POMALU ODSROUBUJTE UZÁVĚR PALIVOVÉ NÁDRŽE, aby došlo k pomalému vyrovnání tlaku a palivo se nerozlilo kolem uzávěru. DOBŘE UTAHNĚTE UZÁVĚR PALIVOVÉ NÁDRŽE. - POKUD JSTE PŘI PLNĚNÍ NÁDRŽE POTŘÍSNILI STROJ, JE NUTNÉ STROJ PEČLIVĚ OTRÍT. Než spustíte motor, postavte se nejméně 9 metrů od místa, kde jste nalévali benzin do nádrže. - POKUD DOJDE K ROZLITÍ PALIVA, v žádném případě se nesnažte nastartovat motor, ale přemístěte stroj mimo rozlité místo. S rozběhem stroje počkejte, dokud se výpary paliva zcela nerozptýlí. ROZLITÉ PALIVO ZA ŽÁDNÝCH OKOLNOSTÍ NEZAPALUJTE. PŘED USKLADNĚNÍM BENZÍNOVÉHO PLOTOSTŘIHU NECHTE MOTOR VYCHLADNOUT. PALIVO SKLADUJTE NA CHLADNÉM A DOBŘE VĚTRANÉM MÍSTĚ, v bezpečné vzdálenosti od zdroje jiskření nebo otevřeného ohně. BENZIN SKLADUJTE V NÁDOBĚ určené ke skladování benzinu (kanystr). Pokud se chystáte stroj přežetvaute, VYPRAZDNETE BENZINOVOU NÁDRŽ A UPEVNĚTE STROJ TAK, ABY SE PŘI TRANSPORTU NEMOHL HÝBAT. PŘI VÝMĚNĚ DÍLŮ POUŽÍVEJTE POUZE ORIGINÁLNÍ NÁHRADNÍ DÍLY. Použití neznačkových dílů může nejen poškodit výrobek, ale způsobit i vážné zranění. UDRŽUJTE MINIMÁLNÍ VZDÁLENOST 1 m od hořlavých látek. TYTO BEZPEČNOSTNÍ POKYNY USCHOVEJTE. K návodu se příležitostně můžete vrátit, návod použijte i pro informovanost jiných uživatelů. Pokud zapůjčíte benzínový plotostřih, je nutné zapůjčit i návod k obsluze. Stroj nikdy nepoužívejte, pokud není nasazen ochranný kryt nebo pokud tento kryt není v dobrém provozním stavu. Zkontrolujte, zda v místě, ve kterém chcete stříhat, není elektrické vedení, kabely, hřebíky, kameny, střepy nebo jiné předměty. Nesnažte se stříhat tvrdé předměty, mohli byste se zranit nebo poškodit plotostřih. - Nepřecházejte přes ulici nebo cestu se zapnutým benzínovým plotostřihem. Uživatel stroje je zodpovědný za bezpečnost osob přítomných v pracovní zóně. Při práci držte benzínový plotostřih oběma rukama, stůjte pevně oběma nohama na stabilním podkladu, abyste neztratili rovnováhu, zejména pokud stojíte na štaflích nebo na žebříku. Nikdy se nedotýkejte střihacích listů!
Ujistěte se, že držíte stroj oběma rukama a že udržíte rovnováhu. Při stříhání živého plotu nezdvihejte střihací listy nad úroveň svého pasu. - Prsty a ostatní části těla ponechejte v bezpečné vzdálenosti od střihacích listů.
VAROVÁNÍ
Při práci se některé díly zahřívají.
Prohlédněte si pracovní zónu, abyste si všimli možného nebezpečí, které může být zakryto hlukem stroje. Nikdy nedržte benzínový plotostřih za střihací list. Značné teplotní výkyvy mohou vést ke kondenzaci uvnitř stroje. Než začnete benzínový plotostřih používat, nechte jej chvíli v klidu, aby se stroj adaptoval na novou okolní teplotu. Stroj nepřetěžujte a používejte ho pouze při předepsaných otáčkách motoru. Stroj nikdy nepoužívejte, pokud chybí některý díl nebo pokud jsou použity jiné, než originální náhradní díly. Při přepravě odpojte kabel zapalovací svíčky. Při přenášení držte benzínový plotostřih za rukojeti, ruce ponechejte v bezpečné vzdálenosti od střihacího listu. Při skladování a přepravě nasaďte na střihací list ochranný kryt. Benzínový plotostřih se nesnažte sami opravovat, opravy svěřte kvalifikovaným odborníkům. - Pokud je poškozená nebo značně opotřebovaná střihací lišta, stroj nepoužívejte. - Abyste omezili riziko požáru, zamezte, aby se zahradní odpad, listí a zbytky maziva usazovaly v motoru a v tlumiči výfuku. Než začnete benzínový plotostřih používat, zkontrolujte správné nasazení rukojeti. Naučte se stroj rychle vypínat pro případ náhlého nebezpečí.
Spotřeba paliva (v souladu s ISO 8893) při maximálním výkonu motoru: 0,51 l/h
Specifická spotřeba paliva (v souladu s ISO 8893) při maximálním výkonu motoru: 0,76 l/kW.h
Objem palivové nádrže: 0,3 l
Typ střihací lišty: Dvě protiběžné lišty
Délka lišty: 60 cm
Maximální prořez: 28 mm
Čistá hmotnost: 5,34 kg
Max. hladina vibrací (v souladu s přílohou C normy EN 774:1996+A1+A2+A3/prEN 10517:2003) - Přední rukojeť: 23,8 m/s² - Zadní rukojeť: 25,6 m/s²
Hladina akustického tlaku (v souladu s přílohou D normy EN 774:1996+A1+A2+A3 /prEN 10517:2003): 105,1 dB (A)
Naměřená hladina akustického výkonu (v souladu s normami EN ISO 3744:1995 a ISO 11094:1991): 112,1 dB (A)
Zaručená hladina akustického výkonu: 113 dB (A)
POPIS
- Ochranný kryt lišty
- Ochrana přední ruky
- Přední kruhová rukojeť
- Pojistný šroub
- Uzávěr palivové nádrže
- Balónek pro vstřikování paliva
- Zadní rukojeť
- Pojistka proti nechtěnému spuštění nářadí (pojistka plynové páčky)
- Spínač k zapnutí/vypnutí stroje
- Plynová páčka
- Rukojeť startéru
- Střihací lišta (nůž)
- Páčka startu
- Jazýček
MONTÁŽ
UPOZORNĚNÍ
Pokud vám chybí některý díl stroje, stroj nepoužívejte, dokud si chybějící díl neopatříte. Při nedodržení tohoto pokynu může dojít k vážnému úrazu.
UPOZORNĚNÍ
Na stroji neprovádějte žádné úpravy a používejte pouze doporučené příslušenství. Nepovolené úpravy či změny v používání příslušenství mohou vytvořit nebezpečné situace, které mohou vést k velmi závažnému zranění.
UPOZORNĚNÍ
Při montáži dláta vždy odpojte kabel zapalovací svíčky motoru. Nedodržení tohoto pokynu může vést k nechtěnému spuštění stroje a způsobit vážné zranění.
VAROVÁNÍ
Startování motoru bez přidání oleje způsobí poruchu motoru.
UPOZORNĚNÍ
Palivo a jeho výpary jsou mimořádně hořlavé a výbušné. Abyste zabránili vážnému zranění a materiálním škodám, s benzínem manipulujte opatrně. Stůjte v bezpečné vzdálenosti od zdrojů vznícení, manipulujte s benzínem pouze venku, při doplňování paliva nekuřte a rozlité palivo okamžitě utřete.
POUŽITÍ
UPOZORNĚNÍ
I když se dobře seznámíte se strojem, nikdy nepřestávejte být opatrní. Nezapomeňte, že i pouhý okamžik nepozornosti může být příčinou závažného úrazu.
UPOZORNĚNÍ
Při obsluze elektrického stroje používejte vždy ochranné brýle, nejlépe uzavřené ochranné brýle. Nedodržení tohoto bezpečnostního pokynu může způsobit vniknutí cizích těles do očí a vážné poškození zraku.
UPOZORNĚNÍ
Používejte pouze náhradní díly a příslušenství doporučené výrobcem. Používání jiných než doporučených dílů a příslušenství může být příčinou závažného zranění.
BENZINOVÁ SMĚS (obr. 2)
Toto zahradní nářadí je vybaveno dvoudobým motorem, který ke svému provozu potřebuje benzinovou směs a syntetický olej pro dvoudobé motory. Smíchejte bezolovnatý benzin a syntetický olej pro dvoudobé motory v čisté nádobě, která odpovídá bezpečnostním předpisům. Motor používá bezolovnatý benzin pro motorová vozidla s oktanovým číslem 87 ([R + M] / 2) nebo VÍCE. Používejte čistý syntetický olej pro dvoudobé motory. Tyto směsi jsou určeny pro motorky a motorová kola. - Nepoužívejte míchané benzinové směsi s olejem, které jsou k dostání v benzinových čerpacích stanicích. Tyto směsi jsou určeny pro motorky a motorová kola. Smíchejte benzin a syntetický olej pro dvoudobé motory v poměru 50:1 (2%). - Před doplněním paliva do nádrže palivovou směs dobře promíchejte. Připravte palivovou směs v malém množství: Nepřipravujte palivovou směs na delší období než 1 měsíc. Doporučuje se používat syntetický olej pro dvoudobé motory se stabilizační přísadou.
PLNĚNÍ NÁDRŽE
Umístěte benzinový plotostřih na zem, převažte ho na bok, uzávěr palivové nádrže musí směřovat nahoru. Vyčistěte nádrž kolem uzávěru, aby nedošlo ke kontaminaci paliva. Pomalu odšroubujte uzávěr palivové nádrže, aby došlo k pomalému vyrovnání tlaku a aby se palivo nerozlilo kolem uzávěru. Vyčistěte a zkontrolujte těsnění. - Pomalu a opatrně nalijte palivo do nádrže, dávejte pozor, abyste palivo nerozlili. - Nasaďte uzávěr a pevně ho utáhněte. Stopy po rozlitém benzinu rychle utřete. Než spustíte motor, postavte se nejméně 9 metrů od místa, kde jste nalévali benzin do nádrže.
Poznámka: Při prvním použití nářadí je zcela normální, že se z motoru kouří. Někdy se z motoru kouří i při dalším použití.
UPOZORNĚNÍ
Před plněním nádrže vždy vypněte motor nářadí. Nikdy nedolívejte palivo do nádrže, pokud je motor nářadí zapnutý nebo pokud je ještě horký. Než spustíte motor, postavte se nejméně 9 metrů od místa, kde jste nalévali benzin do nádrže. Nekuřte!
Pokud se budete pokoušet zapnout motor se zamáčknutou pojistkou proti nechtěnému spuštění stroje, listy se začnou pohybovat. Zůstaňte v bezpečné vzdálenosti od střihacích listů a ujistěte se, že se v jejich blízkosti nenachází žádná překážka. Vyhnete se tak nebezpečí úrazu.
OTOČNÁ RUKOJEŤ (obr. 4)
Rukojeť je možné otočit o 45° nebo 90° doprava nebo doleva.
Postup při otáčení rukojeti:
Vypněte nůžky na živý plot. Uvolněte plynovou páčku (akcelerační tlačítko). Přitáhněte k sobě ovladač otočné rukojeti. - Otočte rukojeť doprava nebo doleva. Pusťte rukojeť. Otáčejte rukojetí, dokud se nezablokuje v jedné z poloh 45° nebo 90°.
Poznámka: Zahradní nůžky budou pracovat jen v případě, že je rukojeť zablokovaná v jedné z uvedených poloh. Rukojeť je zajištěna, pokud je ovladač otočné rukojeti bezpečně na místě a pokud rukojetí nelze hýbat ani do jedné ze stran.
POUŽÍVÁNÍ BENZÍNOVÉHO PLOTOSTŘIHU (obr. 5)
UPOZORNĚNÍ
Než začnete benzinový plotostřih používat, přečtěte si všechny bezpečnostní pokyny. Při manipulaci se střihací lištou buďte velmi opatrní. Přečtěte si "Specifické bezpečnostní pokyny".
UPOZORNĚNÍ
Při práci vždy držte benzinový plotostřih za obě rukojeti. Nikdy nedržte benzinový plotostřih pouze jednou rukou a druhou rukou nepřidržujte stříhaný porost! Nedodržení tohoto pokynu může způsobit vážný úraz.
UPOZORNĚNÍ
Před každým použitím stroje odstraňte všechny překážky z pracovní zóny. Odstraňte napájecí a elektrické kabely z dosahu střihací lišty, aby se nemohly dostat do kontaktu se zuby lišty a způsobit vám závažný úraz.
ÚDRŽBA
UPOZORNĚNÍ
Při výměně dílů je nutné použít pouze originální náhradní díly. Použití neznačkových dílů může nejen poškodit výrobek, ale způsobit i vážné zranění.
UPOZORNĚNÍ
Z bezpečnostních důvodů používejte při práci uzavřené ochranné brýle (s boční ochranou). Při práci používejte protiprachový respirátor nebo obličejový štít, pokud se při práci tvoří prach.
UPOZORNĚNÍ
Před kontrolou, čištěním nebo opravou stroje vypněte motor, počkejte, dokud se všechny pohybující se části nezastaví, odpojte kabel zapalovací svíčky a dejte kabel stranou. Nedodržení tohoto pokynu může způsobit vážné zranění nebo materiální škody.
ZÁKLADNÍ POKYNY K ÚDRŽBĚ
K čištění plastových dílů nepoužívejte ředidla. Většina ředidel běžně dostupných v obchodní síti se nehodí k čištění plastových částí, neboť narušuje povrch plastů. K odstranění nečistot, prachu, oleje, maziv apod. používejte čistý hadr.
UPOZORNĚNÍ
Plastové části stroje nesmí nikdy přijít do styku s brzdovou kapalinou, benzínem, produkty na bázi ropy, regenerovanými maznými oleji apod. Tyto chemické produkty obsahují látky, které mohou zničit, poškodit nebo jinak narušit povrch plastu.
UPOZORNĚNÍ
Zuby střihací lišty jsou velmi ostré. Při manipulaci se střihací lištou používejte ochranné rukavice s protiskluzovou úpravou. Při manipulaci se střihacími lištami nedávejte ruce do mezer mezi zuby a nestůjte tak, abyste se mohli o střihací lišty pořezat. Pokud je zapojen kabel zapalovací svíčky, NIKDY se nedotýkejte střihací lišty a neprovádějte žádné úkony údržby.
Poznámka: Nikdy neprovádějte mazání střihacích lišt za chodu nářadí.
ČIŠTĚNÍ VZDUCHOVÉHO FILTRU (obr. 8)
Sundejte víko vzduchového filtru tak, že palcem zamáčknete jazýček a mírně za víko zatáhnete. Kartáčem opatrně vyčistěte mřížku vzduchového filtru. Vraťte víko vzduchového filtru na místo tak, že vložíte jazýčky v dolní části krytu do drážek ve filtrovém držáku. Přimáčkněte víko, aby správně zapadlo na místo.
UZÁVĚR PALIVOVÉ NÁDRŽE
UPOZORNĚNÍ
Netěsnící uzávěr palivové nádrže může zapříčinit požár, a proto je třeba ho bez odkladu vyměnit. Nedodržení tohoto pokynu může způsobit vážné zranění.
SVÍČKA (obr. 9)
Motor používá zapalovací svíčku Champion RCJ-6Y se vzdáleností mezi elektrodami 0,63 mm. Zapalovací svíčku vyměňujte každoročně, vždy za stejný model svíčky.
UPOZORNĚNÍ
Dávejte pozor, abyste nezkratovali kabel zapalovací svíčky: došlo by k vážnému poškození stroje.
ČIŠTĚNÍ VÝFUKOVÉHO OTVORU A VÝFUKU
V závislosti na použitém typu paliva, typu a množství použitého oleje a na provozních podmínkách může dojít k zanesení výfukového otvoru a výfuku usazeným karbonem. Pokud konstatujete ztrátu výkonu, možná je nutné odstranit nashromážděný karbon. Tyto práce raději nechte na kvalifikované odborníky.
OCHRANA PROTI JISKŘENÍ (LAPAČ JISKER)
Výfuk je vybaven mřížkou lapače jisker. Po určité době používání může být lapač jisker zanesen a je nutné výfuk vyměnit autorizovaným servisním technikem.
USKLADNĚNÍ NÁŘADÍ (NA OBDOBÍ DELŠÍ NEŽ 1 MĚSÍC) (obr.10)
Vylijte palivo z nádrže do kanystru nebo do jiné nádoby, ve které lze uchovávat benzin. Zapněte motor a nechte ho běžet, dokud se sám nevypne pro nedostatek paliva. Benzinový plotostřih pečlivě vyčistěte. Stroj uskladněte na suchém, dobře větraném místě, mimo dosah dětí. Benzinový plotostřih neuskladňujte v blízkosti zdrojů vznícení, jako například v blízkosti zahradnických nebo zahradnických chemických přípravků nebo soli na zimní sypání komunikací. - Seznamte se s normami a národními předpisy týkajícími se skladování a manipulace s palivem. - Při přepravě a uskladnění benzinového plotostřihu nasaďte na střihací listy ochranné pouzdro.
| PROBLÉM | MOŽNÁ PRÍČINA | REŠENÍ |
| Nelze spustit motor. | 1. Chybí jiskřeni. | 1. Provedte zkoušku zapalovaci svický.
Nasadte víko zapalovaci svický a dejte svicku na kovový válec. Zatáhněte za hnaci āst spoušteče a dívejte se, zda dojde k jiskřeni. Pokud k jiskřeni nedojde, provedte test s jinou zapalovaci svickou. |
| 2. V nádrži není palivo. | 2. Stisknéte hruškový balonek tolkrát, dokud se nenaplní palivem. Pokud se hruškový balonek nenaplní palivem, oběhový systém paliva je ucpáný. Obratte se na servisné opravnu. Pokud se hruškový balonek naplí palivem, možné je zaplavénu motor (viz následujíci odstavec). |
| 3. Motor je zaplaven palivem. | 3. Zatáhněte třikrát za startovaci lanko, páčka sytiče musí být v poloze (""). Pokud motor nenasković, přepnéte páčku sytěce do polohy ("") a zopakujte obvkylý postup startovány. Pokud se i přes prodevné škony nepodáří motor nastartovat, provedte celý postup jestě Jednou s novou zapalovaci svickou. |
| 4. Za hnaci āst spoušteče lze tehat Jen obtižné, ve srovnáni s novým náradím. | 4. Obratte se na servisné aprvnu. |
| Motor nastartuje, ale nelze zvyšit otáčky. | Na zahřatói motoru je třeba príbližné 3 minuty. | Počkejte, dokud se motor zoela nezahřeje. Pokud se motor nezrychlí po 3 minutách, obratte se na autorizovaný servis. |
| Motor se spustí, ale běží na plný výkon pouze v polootevřené poloze. | Je třeba seřidit karburátor. | Obratte se na servisné aprvnu. |
| Motor nedosáhéne svého plného režimu a kouri se z něho. | 1. Zkontrolujte palivovou směs. | 1. Použijte Čerstvě namichanou palivovou směs obsahujíc správný poměr oleje pro dvoudobé motory. |
| 2. Je znečistěný vzduchový filtr. | 2. Vyčistěte vzduchový filtr. Přěctěte si informace uvedné v Častí "Výměna a Čistěné vzduchového filtr". |
| 3. Je znečistěná měžka lapače jisker. | 3. Obratte se na servisné aprvnu. |
| Nastartoványí, chod a zrychlení motoru je normálné, ale nelze udržet volnoběh. | Regulačné šroub volnoběžných otáček na karburátoru si vyžaduje seřizení. | Otočte šroub pro Šrežení volnoběhu doprava, tíme se zvyší volnoběžné otáčky (obr. 11). |
Poznámka: Pokud se objeví funkční problémy, pro jejich vyřešení se v části "Problémy a jejich řešení" doporučuje otočit šroubem karburátoru doprava a pokud jste karburátor od zakoupení nářadí neseřizovali, doporučujeme vám svěřit nářadí odborníkům v autorizované servisní opravně. Ve většině případů je to drobné seřízení, se kterým si naši odborníci poradí.
Pysckni
UCIOBHBIEO603HAUHIN
BaKHo:Ha HnCTpyMeHrMoYr 6bIb yka3aHbI cIeIyIOHHe ycIOBhIbe 06O3haueHH.3aIOMHHTe, KaK OHn BblJrrT H YTO 06O3haaHOT. IpaBHJIbHOe IOHNMaHHe 3THX ycIOBhIXo 06O3haueHH 06ecneYHT 6e3OJaCHyIO aIekBaTHy paBOTy HnCTpyMeHrOM.
Izmerjen nivo jakosti zvoka (v skladu z EN ISO
3744:1995 in ISO 11094:1991) 112,1 dB (A)
Zajamčen nivo jakosti zvoka 113 dB (A)
OPIS
Opravy vyžadují mimořádnou opatrnost a znalosti do výrobku a vykonávat je může pouze kvalifikovaný technik. Za účelem opravy doporučujeme výrobek donést do nejbližšího AUTORIZOVANÉHO SERVISNÍHO STŘEDISKA. V případě opravy používejte pouze originální náhradní díly.
UPOZORNĚNÍ
Nevdechujte výfukové plyny, jsou toxické.
Slovenština
SPECIFICKÉ BEZPEČNOSTNÍ POKYNY
STROJ OBSLUHUJTE OBĚMA RUKAMA. NEPOUŽÍVEJTE STROJ V OKOLÍ SUCHÝCH KEŘŮ, VĚTVÍ, HADŮ NEBO JINÉHO HOŘLAVÉHO MATERIÁLU. NIKDY NESTARTUJTE MOTOR, pokud se na některé části zařízení vytvořil led. NEPOUŽÍVEJTE KYSELINY, ALKÁLIE, ROZPOUŠTĚDLA, HOŘLAVÝ MATERIÁL NEBO PRŮMYSLOVÉ ROZTOKY v tomto výrobku. Tyto produkty mohou způsobit tělesná zranění obsluhující osoby a nezvratné poškození stroje. ■ NIKDY SE NESNAŽTE PROVÁDĚT JAKÉKOLI ÚPRAVY, KDYŽ JE MOTOR V CHODU (kromě případů, kdy to doporučuje výrobce). OCHRANNÉ KRYTY MUSÍ VŽDY ZAKRÝVAT OTOČNÉ ČÁSTI, KDYŽ JE MOTOR V CHODU. PŘÍVOD CHLADICÍHO VZDUCHU (oblast startéru) a strana s výfukem motoru musí být vzdáleny 1 m od budov, překážek a jiných hořlavých předmětů. ZABRAŇTE KONTAKTU MOTORU S HOŘLAVÝMI A JINÝMI NEBEZPEČNÝMI MATERIÁLY. NEPŘIBLIŽUJTE SE K HORKÝM ČÁSTEM STROJE. Výfuk a ostatní části motoru se mohou velmi zahřát, proto dávejte pozor. NEDOTÝKEJTE SE ZAPALOVACÍ SVÍČKY A KABELU ZAPALOVÁNÍ, když startujete a obsluhujete motor. Před každým použitím ZKONTROLUJTE PALIVOVÉ HADICE A SPOJE, zda nejsou uvolněné a zda neuniká palivo. Před každým použitím ZKONTROLUJTE ŠROUBY A MATICE, zda nejsou uvolněné. Uvolněný šroub nebo matice mohou způsobit vážné problémy s motorem. NOSTE PROSTŘEDKY NA OCHRANU ZRAKU A SLUCHU. PALIVO DOPLŇUJTE VŽDY VENKU. Nikdy nedoplňujte palivo v místnosti nebo v nedostatečně větraném prostoru. NIKDY NESKLADUJTE STROJ S PALIVEM V PALIVOVÉ NÁDRŽI UVNITŘ BUDOVY, kde se nacházejí zdroje vznícení, např. ohřívače vody a radiátory, sušičky prádla a podobně. PALIVOVOU NÁDRŽ VYPRAZDŇUJTE VENKU. - ABYSTE SNÍŽILI RIZIKO POŽÁRU A POPÁLENÍ, manipulujte s palivem opatrně. Palivo je velmi hořlavá látka. PŘI MANIPULACI S PALIVEM NEFAJČETE. PALIVO DOPLŇUJTE PŘED NASTARTOVÁNÍM MOTORU. Nikdy neodstraňujte uzávěr palivové nádrže ani nedoplňujte palivo, když je motor v chodu.
Hmotnost bez kapalin 5,34 kg
Hladina vibrací (v souladu s přílohou C normy EN 774:1996+A1+A2+A3/prEN 10517:2003)
- Přední rukojeť 23,8 m/s²
- Zadní rukojeť 25,6 m/s²
POZNÁMKA: Nůžky budou pracovat pouze v jedné z těchto zajištěných poloh. Rukojeť je zajištěna, když je ovladač otočné rukojeti bezpečně na místě, není vysunutý a rukojeť se nedá posunout do žádné strany.
POUŽÍVÁNÍ NŮŽEK NA ŽIVÝ PLOT (obr. 5)
UPOZORNĚNÍ
Vždy mějte obě ruce na rukojetích nůžek na živý plot. Nikdy nedržte jednou rukou keř a druhou nůžky. Nedodržení tohoto pokynu může způsobit vážné zranění.
UPOZORNĚNÍ
Na tento výrobek značky Ryobi se poskytuje záruka po dobu dvaceti čtyř (24) měsíců od data uvedeného na faktuře nebo pokladním bloku, který koncový uživatel obdržel v prodejně při nákupu výrobku. Záruka se vztahuje na výrobní vady a vadné díly.
Záruka se nevztahuje na poškození výrobku způsobené běžným opotřebením, nesprávným nebo neschváleným používáním, nesprávnou údržbou nebo přetížením. Uvedené záruční podmínky se nevztahují na příslušenství, jako akumulátory, žárovky, pilové listy, nástavce, vaky apod.
V případě provozních problémů u výrobku v záruce kontaktujte nejbližší autorizovanou servisní opravnu výrobku Ryobi. K opravě je nutné předložit NEDEMONTOVANÝ výrobek spolu s fakturou nebo pokladním blokem.
Tato záruka nevylučuje případná další Vaše spotřebitelská práva týkající se výrobních vad, v souladu s platnými právními předpisy.
Výše uvedená záruka platí jen ve Spojeném království, v zemích Evropské unie a v Austrálii. V ostatních zemích může platit jiná záruka. Podrobnosti o záruce získáte u místního prodejce.
Na tento výrobek značky RYOBI se poskytuje záruka po dobu dvou let od data oficiálního nákupu, uvedeného na originále účtu, vystaveného prodejcem kupujícímu.
Poškození, vzniklé v důsledku běžného opotřebení, nesprávného nebo zakázaného používání nebo obsluhy, a také přetížení, nejsou kryta touto zárukou, stejně jako příslušenství, jako jsou kazety, lampy, pilové listy, patrony, sáčky atd.
V případě poruchy nebo nefunkčnosti v záruční době se obraťte na prodejce s výrobkem v nerozebraném stavu s potvrzením nákupu, nebo na nejbližší centrum technického servisu Ryobi.
Tato záruka neovlivňuje zákonná práva kupujícího ve vztahu k vadám prodeje.
Uvedená záruka je platná ve Spojeném království, v Evropské unii a v Austrálii. V jiných zemích může platit jiná záruka. Obraťte se na místního prodejce pro úplné informace o záruce.
Prohlašujeme na svou odpovědnost, že výrobek, na který se vztahuje toto prohlášení, je v souladu s požadavky bezpečnosti a ochrany zdraví při práci stanovenými směrnicí pro strojní zařízení (98/37/ES) a v souladu s dalšími závaznými směrnicemi, jak např. směrnicí 2004/108/ES o elektromagnetické kompatibilitě a směrnicí 2005/88/ES, kterou se mění směrnice 2000/14/ES.
Uvedené EU směrnice vycházejí z evropských a/nebo národních norem a/nebo technických předpisů v oblasti bezpečnosti a ochrany zdraví při práci.
EN 774:1996+A1+A2+A3/prEN 10517:2003, EN ISO 3744:1995, ISO 11094:1991, EN ISO 12100-1:2003, EN ISO 12100-2:2003, EN 563:1994, EN 294:1992, ISO 3864-1:2002, ISO 3864-2:2004.
Na základě zkoušek provedených společností TUV Rheinland Product Safety GmbH byl tento výrobek prohlášen za vyhovující směrnici 2005/88/ES, kterou se mění směrnice 2000/14/ES o sbližování právních předpisů členských států týkajících se emisí hluku zařízení, která jsou určena k použití ve venkovním prostoru, do okolního prostředí.
Hladina akustického výkonu [dB (A)]: 112,1
Zaručená hladina akustického výkonu [dB (A)]: 113
Datum vydání: 12/2007
Příslušná technická dokumentace je uložena u společnosti Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N.T., Hongkong.
Prohlášení o shodě bylo vypracováno v září 12/2007 společností Homelite Far East Co., Ltd.
My prohlašujeme na vlastní odpovědnost, že výrobek, kterého se toto prohlášení týká, odpovídá příslušným požadavkům v oblasti zdraví a bezpečnosti směrnice 98/37/ES a dalším příslušným směrnicím: 2004/108/ES, 2004/14/ES, ve znění 2005/88/ES.
Pro splnění požadavků v oblasti zdraví a bezpečnosti byly přezkoumány následující evropské a národní normy a technické specifikace:
EN 774:1996+A1+A2+A3/prEN 10517:2003, EN ISO 3744:1995, ISO 11094:1991, EN ISO 12100-1:2003, EN ISO 12100-2:2003, EN 563:1994, EN 294:1992, ISO 3864-1:2002, ISO 3864-2:2004.
Tento výrobek odpovídá požadavkům směrnice 2000/14/ES, ve znění 2005/88/ES, po provedení posouzení shody kontrolním orgánem TUV Rheinland Product Safety GmbH.
Naměřená hladina akustického výkonu [dB (A)]: 112,1
Naměřená hladina akustického výkonu [dB (A)]: 112,1
Zaručená hladina akustického výkonu [dB (A)]: 113
