70103 - Maszyna do laminowania Dahle - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia 70103 Dahle w formacie PDF.
| Typ produktu | Laminarka (plastyfikator) do użytku domowego i biurowego |
| Marka | Dahle |
| Model | 70103 |
| Maksymalna szerokość laminowania | 325 mm (A3) |
| Maksymalna grubość laminowania | 0,5 mm |
| Obsługiwana grubość folii | 2x80 mikronów i 2x125 mikronów |
| Napięcie znamionowe | 220-240 V, 50-60 Hz |
| Pobór prądu | 1,7 A |
| Moc pobierana | 365 W |
| Czas nagrzewania | 3 do 5 minut |
| Prędkość laminowania | 250 mm/min |
| Laminowanie na zimno | Tak |
| Automatyczne wyłączanie | Nie |
| Waga | 1,7 kg |
| Wymiary (dł. x gł. x wys.) | 454 x 150 x 78 mm |
| Główne funkcje | Laminowanie na gorąco i na zimno, automatyczne podawanie |
| Konserwacja i czyszczenie | Czyścić miękką szmatką; nie używać ściernych środków czyszczących |
| Bezpieczeństwo | Nie zakrywać urządzenia, nie używać w pobliżu wody lub ciepła, odłączyć po użyciu |
| Części zamienne i naprawialność | Nie określono w instrukcji; skontaktuj się z serwisem Dahle |
| Informacje ogólne | Używać tylko odpowiednich folii; usunąć zszywki i spinacze przed laminowaniem |
Często zadawane pytania - 70103 Dahle
Pytania użytkowników dotyczące 70103 Dahle
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Maszyna do laminowania w formacie PDF za darmo! Znajdź swoją instrukcję 70103 - Dahle i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. 70103 marki Dahle.

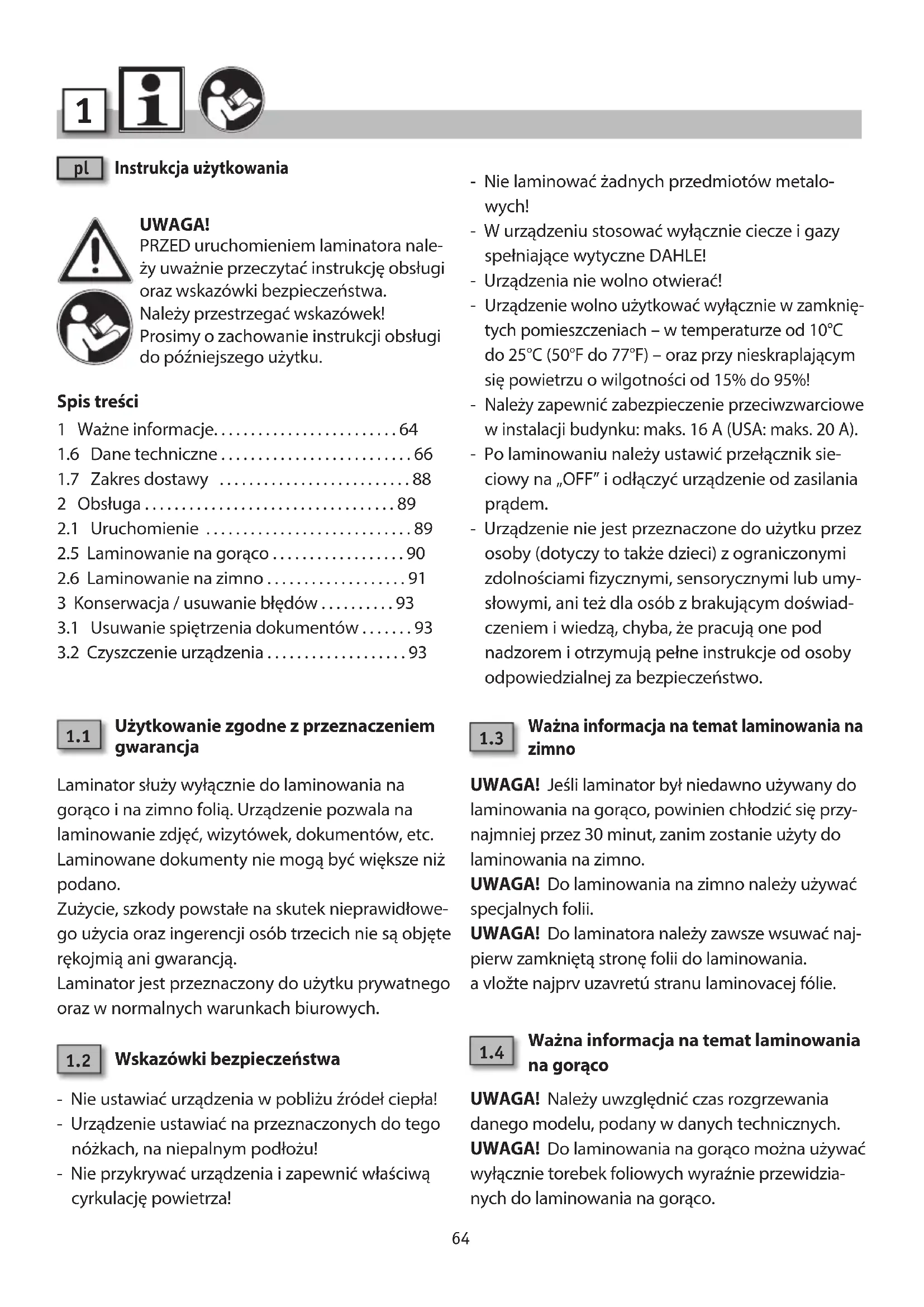

INSTRUKCJA OBSŁUGI 70103 Dahle
pl Instrukcja użytkowania
UWAGA!
PRZED uruchomieniem laminatora należy uważnie przeczytać instrukcję obsługi oraz wskazówki bezpieczeństwa.
Należy przestrzegać wskazówek! Prosimy o zachowanie instrukcji obsługi do późniejszego użytku.
Spis treści
1 Ważne informacje....64
1.6 Dane techniczne....66
1.7 Zakres dostawy 88
2 Obstuga....89
2.1 Uruchomienie 89
2.5 Laminowanie na gorąco .....90
2.6 Laminowanie na zimno ..... 91
3 Konserwacja / usuwanie błędów ..... 93
3.1 Usuwanie spiętrzenia dokumentów ..... 93
3.2 Czyszczenie urządzenia....93
1.1 Użytkowanie zgodne z przeznaczeniem gwarancja
Laminator służy wyłącznie do laminowania na gorąco i na zimno folią. Urządzenie pozwala na laminowanie zdjęć, wizytówek, dokumentów, etc. Laminowane dokumenty nie mogą być większe niż podano.
Zużycie, szkody powstałe na skutek nieprawidłowego użycia oraz ingerencji osób trzecich nie są objęte rękojmią ani gwarancją.
Laminator jest przeznaczony do użytku prywatnego oraz w normalnych warunkach biurowych.
1.2 Wskazówki bezpieczeństwa
- Nie ustawiać urządzenia w pobliżu źródeł ciepła!
- Urządzenie ustawiać na przeznaczonych do tego nożkach, na niepalnym podłożu!
-
Nie przykrywać urządzenia i zapewnić właściwą cyrkulację powietrza!
-
Nie laminować żadnych przedmiotów metalowych!
- W urządzeniu stosować wyłącznie ciecze i gazy spełniające wytyczne DAHLE!
- Urządzenia nie wolno otwierać!
- Urządzenie wolno użytkować wyłącznie w zamkniętych pomieszczeniach – w temperaturze od 10°C do 25°C (50°F do 77°F) – oraz przy nieskraplającym się powietrzu o wilgotności od 15% do 95%!
- Należy zapewnić zabezpieczenie przeciwzwarciowe w instalacji budynku: maks. 16 A (USA: maks. 20 A).
- Po laminowaniu należy ustawić przełącznik sieciowy na „OFF” i odłączyć urządzenie od zasilania prądem.
- Urządzenie nie jest przeznaczone do użytku przez osoby (dotyczy to także dzieci) z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi, ani też dla osób z brakującym doświadczeniem i wiedzą, chyba, że pracują one pod nadzorem i otrzymują pełne instrukcje od osoby odpowiedzialnej za bezpieczeństwo.
1.3 Ważna informacja na temat laminowania na zimno
UWAGA! Jeśli laminator był niedawno używany do laminowania na gorąco, powinien chłodzić się przynajmniej przez 30 minut, zanim zostanie użyty do laminowania na zimno.
UWAGA! Do laminowania na zimno należy używać specjalnych folii.
UWAGA! Do laminatora należy zawsze wsuwać najpierw zamkniętą stronę folii do laminowania. a vlożte najprv uzavretú stranu laminovacej fólie.
1.4 Ważna informacja na temat laminowania na gorąco
UWAGA! Należy uwzględnić czas rozgrzewania danego modelu, podany w danych technicznych.
UWAGA! Do laminowania na gorąco można używać wyłącznie torebek foliowych wyraźnie przewidzianych do laminowania na gorąco.
UWAGA! Do laminatora należy zawsze wsuwać najpierw zamknięta stronę folii do laminowania.
UWAGA! Zalaminowaną folię należy usunąć ze szczeliny wyprowadzania natychmiast, by uniknąć pomazania i tworzenia się pęcherzyków.
UWAGA (dotyczy tylko 70104/70103)! Używając folii do laminowania 2x125 Micron należy odcze-kać dodatkowe 3-5 minut (po zapaleniu się diody READY) celem uzyskania lepszego wyniku laminowania.
1.5 Objaśnienie symboli
Ważne informacje
Przeczytać informacje dla użytkownika/wskazówki bezpieczeństwa
UWAGA
Urządzenia nie wolno użytkować w pobliżu substancji żrácych
Urządzenie powinno być ustawione stabilnie!
Urządzenia nie wolno użytkować w pobliżu palnych cieczy lub gazów.
Nie używać bez nadzoru!
Chronić przed wilgocią!
Z laminarki nie wolno korzystać dzieciom (produkt nie jest zabawką)!
Podajnika papieru nie wolno dotykać rękami!
Podajnika papieru nie wolno dotykać części- mi garderoby!
Podajnika papieru nie wolno dotykać włosami
Trzymać z dala puszki ze sprayem!
Przed przystąpieniem do procesu laminowania spinacze biurowe oraz zszywki należy usunąć!
Nie wsuwać płyt CD ani DVD!
W przypadku wystąpienia błędu lub wykonywania prac konserwacyjnych laminarkę należy odłączyć od prądu!
Automatyczny podajnik
Wtyczka sieciowa służy do odłączania zasilania.
Gniazdko sieciowe musi być w każdej chwili łatwo dostępne!
Obstuga
Gotowy do pracy
Pracuje
Laminowanie na gorąco
Laminowanie na zimno
Poczekaj do osiągnięcia temperatury wymaganej do laminowania na zimno.
Poczekaj do osiągnięcia temperatury wymaganej do laminowania na gorąco.
Nie przykrywaj urządzenia i zapewnij właściwą cyrkulację powietrza!
Dokument do laminowania należy wsunąć pośrodku folii laminującej!
Folię laminującą wsunąć zgodnie z oznaczeniami w szczelinę wlotową!
Wskazówki konserwacyjne / usuwanie usterek
1.6 Dane techniczne – zastrzega się prawo do zmian technicznych!
| Model 70104 70103 | 70204 | ||
| maks. szerokośćfolii do laminowania | A4230 mm/9,0" | A3325 mm/12,8" | A4230 mm/9,0" |
| maks. grubość laminowania 0,5 mm | |||
| maks. grubość folii do laminowania 2x80 micron / 2x125 micron | |||
| Napięcie znamionowe 220-240 V; 50-60 Hz | |||
| Pobór prądu 1,3 A 1,7 A 2,5 A | |||
| Pobór prądu/ Czas rozgrzewania 1,3 A 1,7 A 6,1 A | |||
| Pobór mocy 265 W 365 W 575 W | |||
| Pobór mocy/ Czas rozgrzewania 265 W 365 W 1400 W | |||
| Czas rozgrzewania 3-5 minut | 3-5 minut | 30 sekund | |
| Prędkość laminowania | 250 mm/min | 250 mm/min | 500 mm/min |
| Automat wyłączający w przypadku nieużywania | nie | nie | po 30 minutach |
| Laminowanie na zimno | tak | tak | nie |
| Waga | 1,25 kg 1,70 kg | 1,50 kg | |
| Wymiary | Szerokość: 360 mmGłębokość: 150 mmWysokość: 78 mm | Szerokość: 454 mmGłębokość: 150 mmWysokość: 78 mm | Szerokość: 360 mmGłębokość: 150 mmWysokość: 78 mm |
| Model | 70203 | 70304 | 70303 |
| maks. szerokośćfolii do laminowania | A3325 mm/12,8" | A4230 mm/9,0" | A3325 mm/12,8" |
| maks. grubość laminowania | 0,5 mm | ||
| maks. grubość folii do laminowania | 2x80 micron / 2x125 micron | ||
| Napięcie znamionowe | 220-240 V; 50-60 Hz | ||
| Pobór prądu 2,5 A | 2,5 A | 2,5 A | |
| Pobór prądu/ Czas rozgrzewania | 6,1 A 6,1 A 6,1 A | ||
| Pobór mocy 575 W | 575 W | 575 W | |
| Pobór mocy/ Czas rozgrzewania | 1400 W | 1400 W | 1400 W |
| Czas rozgrzewania | 40 sekund | 30 sekund | 40 sekund |
| Prędkość laminowania | 500 mm/min | 500 mm/min | 500 mm/min |
| Automat wyłączający w przypadku nieużywania | po 30 minutach | po 30 minutach | po 30 minutach |
| Laminowanie na zimno | nie | nie | nie |
| Waga | 2,0 kg 2,0 kg 2,6 kg | ||
| Wymiary | Szerokość: 454 mmGłębokość: 150 mmWysokość: 78 mm | Szerokość: 360 mmGłębokość: 150 mmWysokość: 78 mm | Szerokość: 454 mmGłębokość: 150 mmWysokość: 78 mm |
Urządzenie należy utylizować w sposób nieszkodliwy dla środowiska, przekazując je do autoryzowanego punktu zbiórki. Żadnych elementów laminatora lub jego opakowania nie wolno wyrzucać do pojemników z odpadami domowymi.
